Керування автомобілем та експлуатація249
■ Штанга повинна щільноприлягати до отвору.
■ Штанга повинна бути заблокована, а ключ потрібно
витягнути.9 Попередження
Буксирування причепа
дозволяється лише, коли
штанга причіпного пристрою
встановлена правильно. Якщо
штанга заходить неправильно,
зверніться по допомогу до
майстерні.

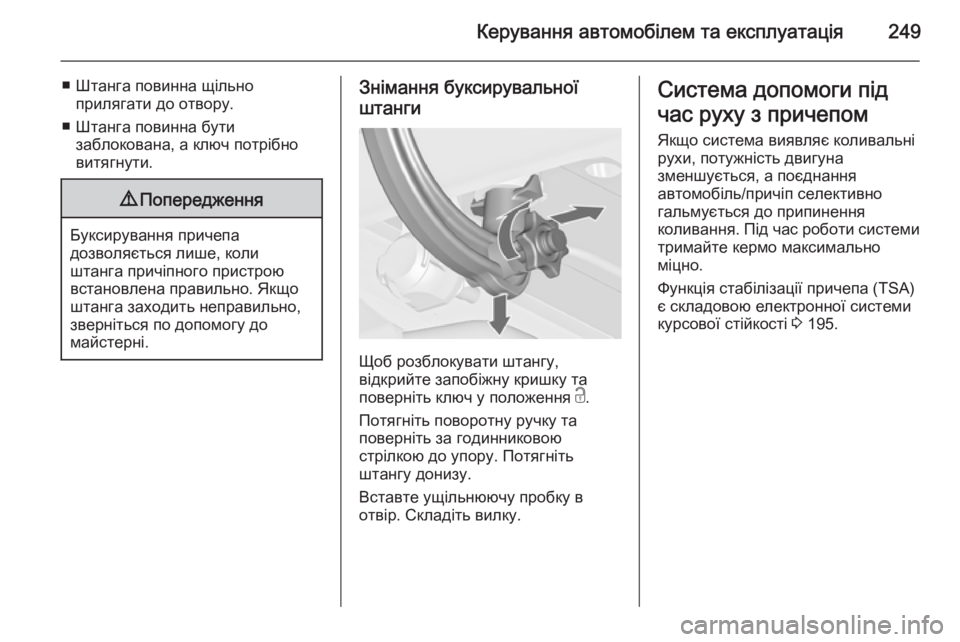

Знімання буксирувальної
штанги
Щоб розблокувати штангу,
відкрийте запобіжну кришку та
поверніть ключ у положення c.
Потягніть поворотну ручку та поверніть за годинниковою
стрілкою до упору. Потягніть
штангу донизу.
Вставте ущільнюючу пробку в
отвір. Складіть вилку.
Система допомоги під
час руху з причепом Якщо система виявляє коливальні
рухи, потужність двигуна
зменшується, а поєднання
автомобіль/причіп селективно
гальмується до припинення
коливання. Під час роботи системи тримайте кермо максимально
міцно.
Функція стабілізації причепа (TSA)
є складовою електронної системи
курсової стійкості 3 195.

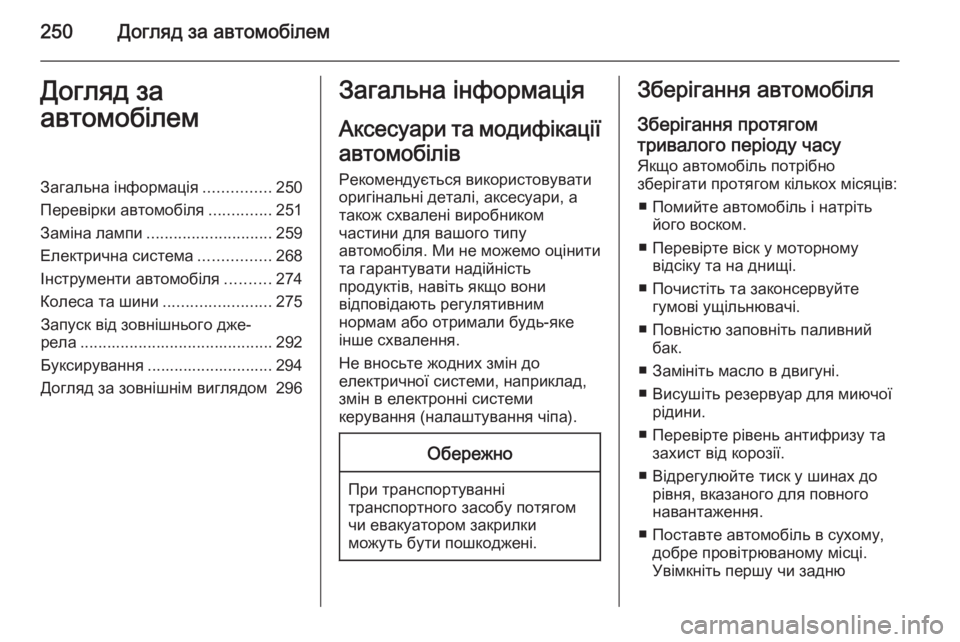

250Догляд за автомобілемДогляд за
автомобілемЗагальна інформація ...............250
Перевірки автомобіля ..............251
Заміна лампи ............................ 259
Електрична система ................268
Інструменти автомобіля ..........274
Колеса та шини ........................275
Запуск від зовнішнього дже‐
рела ........................................... 292
Буксирування ............................ 294
Догляд за зовнішнім виглядом 296Загальна інформація
Аксесуари та модифікації
автомобілів Рекомендується використовувати
оригінальні деталі, аксесуари, а
також схвалені виробником
частини для вашого типу
автомобіля. Ми не можемо оцінити
та гарантувати надійність
продуктів, навіть якщо вони
відповідають регулятивним
нормам або отримали будь-яке інше схвалення.
Не вносьте жодних змін до
електричної системи, наприклад,
змін в електронні системи
керування (налаштування чіпа).Обережно
При транспортуванні
транспортного засобу потягом чи евакуатором закрилки
можуть бути пошкоджені.
Зберігання автомобіля
Зберігання протягом
тривалого періоду часу
Якщо автомобіль потрібно
зберігати протягом кількох місяців:
■ Помийте автомобіль і натріть його воском.
■ Перевірте віск у моторному відсіку та на днищі.
■ Почистіть та законсервуйте гумові ущільнювачі.
■ Повністю заповніть паливний бак.
■ Замініть масло в двигуні.
■ Висушіть резервуар для миючої рідини.
■ Перевірте рівень антифризу та захист від корозії.
■ Відрегулюйте тиск у шинах до рівня, вказаного для повного
навантаження.
■ Поставте автомобіль в сухому, добре провітрюваному місці.
Увімкніть першу чи задню

Догляд за автомобілем251
передачу чи встановіть селектор
у положення P. Попередьте
відкат автомобіля.
■ Не застосовуйте стоянкове гальмо.
■ Відчиніть капот, зачиніть усі дверцята та заблокуйте
автомобіль.
■ Відключіть клему з негативного виходу батареї автомобіля.
Майте на увазі, всі системи
перестануть працювати,
наприклад, система запобігання
викраденню автомобіля.
Повернення до експлуатації
Якщо автомобіль потрібно
повернути до експлуатації:
■ Підключіть клему до негативного виходу батареї автомобіля.
Активуйте систему
електропідйомників вікон.
■ Перевірте тиск у шинах.
■ Заповніть резервуар омиваючою рідиною.
■ Перевірте рівень масла в двигуні.■ Перевірте рівень охолоджуючої
рідини.
■ За потреби встановіть номерний знак.
Отримання автомобіля
після відпрацювання
ресурсу
Інформація про центри прийому
автомобілів, термін експлуатації
яких завершився, і їх переробку,
доступна на нашому веб-сайті, у
тих країнах, де це є нормативною
вимогою. Довіряйте виконання цієї
роботи лише авторизованим
центрам переробки.
Вторинна переробка автомобілів,
які працюють на скрапленому газі,
має виконуватися в авторизованих
сервісних центрах.Перевірки автомобіля
Виконання робіт9 Попередження
Перевірки в моторному відсіку
здійснюйте лише, коли
вимкнено систему запалення.
Вентилятор охолодження може
почати працювати навіть, якщо
система запалення вимкнена.

252Догляд за автомобілем9Небезпека
Система запалення та ксенонові
фари використовують
надзвичайно високу напругу. Не торкайтеся їх.
Капот
Відкривання
Потягніть важіль і поверніть його в
початкове положення.
Зсуньте запобіжну защіпку до
лівого боку автомобіля і відкрийте капот.
Капот утримується у відкритому
положенні підйомним механізмом
автоматично.
Якщо при активній функції
Автостоп відкрити капот, двигун
буде автоматично запущений з
міркувань безпеки.
Зачинення
Опустіть капот і дайте йому
потрапити в запобіжний затискач.
Перевірте, щоб капот зачинився.
Моторні мастила
Радимо регулярно перевіряти
рівень масла у двигуні вручну, щоб
запобігти пошкодженню двигуна.
Переконайтеся, що
використовуване масло відповідає
вказаним специфікаціям.
Рекомендовані рідини та мастила 3 301.
Перевірку потрібно здійснювати на
рівній поверхні. Двигун повинен
мати робочу температуру та бути
вимкненим щонайменше протягом 5 хвилин.
Витягніть щуп, витріть його насухо, вставте до упору, витягніть і
перевірте рівень масла в двигуні.
Вставте щуп до упору та зробіть
півоберт.

Догляд за автомобілем253
Залежно від варіанта двигуна
використовуються різні щупи.
Коли рівень мастила у двигуні
падає до позначки MIN, слід долити
мастило.
Ми рекомендуємо використовувати масло тієї ж якості, яке
використовувалась під час
останньої заміни.
Рівень масла в двигуні не повинен
перевищувати позначку MAX на
щупі.
У деяких двигунах для доливання
мастила слід використовувати
лійку.
Лійка розташована на правому боці
відділення для зберігання у
багажному відділенні.
Скористайтеся лійкою для
доливання моторного мастила в
маслозаливну горловину.
Після доливання покладіть лійку в
пластиковий пакет і сховайте її у
відділення для зберігання.
Обережно
Масло з двигуна потрібно злити.
Заправні обсяги 3 318.

254Догляд за автомобілем
Установіть кришку рівно та
затисніть її.
Охолоджуюча рідина
двигуна Охолоджуюча рідина забезпечує
захист від замерзання при
температурі приблизно до -28 °C. У
північних країнах з дуже низькими
температурами заводська
охолоджувальна рідина
забезпечує захист від замерзання
приблизно до -37 °C.Обережно
Використовуйте антифриз, який
схвалено для використання в
автомобілі.
Рівень охолоджуючої рідиниОбережно
Надто низький рівень
охолоджуючої рідини може
спричинити пошкодження
двигуна.
Якщо система холодна, рівень
охолоджуючої рідини повинен бути
вище лінії наповнення. За умови
низького рівня долийте рідину.
9 Попередження
Залиште двигун для
охолодження перед
відкриванням кришки.
Обережно відкрийте кришку,
поступово знижуючи тиск.
Для доливання використовуйте
суміш готового концентрату
охолоджувальної рідини та чистої
водопровідної води в пропорції 1:1.
У разі відсутності концентрату охолоджувальної рідини,
використовуйте чисту
водопровідну воду. Щільно
закрийте кришку.
Двигун B16DTH: після запуску
двигуна встановіть приблизно на
5 хвилин найвищу температуру
обігріву і принаймні перший рівень
швидкості вентилятора. Це
потрібно для видалення повітря з
охолоджувальної системи.
Проводити перевірку концентрації охолоджувальної рідини та усувати
причини її витрати слід лише в
майстерні.

Догляд за автомобілем255Робоча рідина
гідропідсилювача кермаОбережно
Навіть дуже незначна кількість
бруду може призвести до
пошкодження системи
кермового керування і
призвести до перебоїв в роботі.
Уникайте контакту бруду з
вологою стороною кришки баку/
щупу або його попаданню в бак.
Рівень робочої рідини
гідропідсилювача керма зазвичай
не потрібно перевіряти. Якщо під
час керування кермом чути
незвичний шум або
гідропідсилювач керма незвично
реагує на керування, зверніться по
допомогу на станцію технічного
обслуговування.
Рідина в бачку омивача
Заповніть резурвуар чистою
водою, додавши відповідну
кількість миючої рідини для
лобового скла, до складу якої
входить антифриз.
Обережно
Лише рідина для промивання з
достатньою концентрацією
антифризу забезпечує захист за
низької температури або за
умови її різкого зниження.
Гальма
При мінімальному шарі гальмівної
накладки під час гальмування ви
можете почути скрегіт.
Подорож на великі відстані є
можливою, але потрібно замінити
гальмівні колодки якомога швидше.
Встановивши нові гальмівні
накладки, уникайте зайвого різкого
гальмування протягом перших
кількох поїздок.

256Догляд за автомобілемГальмівна рідина9Попередження
Гальмівна рідина є отруйною та
кородуючою. Уникайте контакту з очима, шкірою, тканинами та
пофарбованими поверхнями.
Рівень гальмівної рідини має бути
на рівні між позначками MIN і MAX .
Якщо рівень цієї рідини нижчий за
позначку MIN, зверніться по
допомогу на станцію технічного
обслуговування.
Рідина для системи гальм і
зчеплення 3 301.
Автомобільний
акумулятор Автомобілі без системи стоп-старт
устатковуються свинцево-
кислотним акумулятором. В
автомобілях із системою запинки-
запуску встановлюються
акумулятори типу AGM, які не є
свинцево-кислотними
акумуляторами.
Акумулятор автомобіля не потребує обслуговування, за
умови, що він достатньо
заряджається під час руху
автомобіля. Їзда на короткі
дистанції та часті запуски двигуна
розряджають акумулятор.
Уникайте використання
непотрібних пристроїв, що
споживають електроенергію.
Акумулятори не належать до
побутових відходів. Їх приймають
на відповідних пунктах з утилізації.
Простій автомобіля більше
4 тижнів може призвести до
розрядження акумулятора.
Відключіть клему з негативного
виходу батареї автомобіля.
Перед підключенням або
відключенням батареї
переконайтеся, що запалення
вимкнено.
Система захисту автомобільного
акумулятора від розряджання
3 163.

Догляд за автомобілем257
Заміна автомобільного
акумулятора
Примітка
Будь-яке порушення інструкцій,
наведених у цьому розділі, може
призвести до тимчасового
вимкнення системи зупинки-
запуску.
Під час заміни автомобільного
акумулятора переконайтеся, що
поруч із позитивним виходом
немає відкритих вентиляційних
отворів. За наявності відкритого
вентиляційного отвору в цій області його слід закрити власноруч
створеною заглушкою, натомість
вентиляційний отвір в області
негативного виходу повинен бути відкритим.
Використовуйте тільки такі
автомобільні акумулятори, над якими можна встановлювати блок
запобіжників.Для автомобілів із системою стоп-
старт пересвідчіться в тому, що
акумулятор AGM (абсорбційне скловолокно) замінюється на
акумулятор AGM.
Акумулятори типу AGM мають
відповідну етикетку.
Рекомендується використовувати
фірмовий автомобільний
акумулятор Opel.
Примітка
Використання акумулятора типу
AGM з характеристиками,
відмінними від характеристик
оригінального автомобільного
акумулятора, встановленого
компанією Opel, може призвести
до зниження ефективності роботи
системи зупинки-запуску.
Для заміни акумулятора
рекомендується звертатися на
СТО.
Система стоп-старт 3 178.
Заряджання автомобільного
акумулятора9 Попередження
На автомобілях, устаткованих
системою стоп-старт,
пересвідчіться в тому, що заряд акумулятора не перевищує
14,6 В при використанні
зарядного пристрою. Інакше це
може призвести до
пошкодження акумулятора.
Запуск із зовнішнього джерела
3 292.

258Догляд за автомобілем
Попереджувальна табличка
Значення символів:■ Немає іскор, відкритого вогню чи диму.
■ Завжди носіть захист очей. Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
■ Зберігайте автомобільний акумулятор у місцях,
недоступних для дітей.
■ Автомобільний акумулятор містить сірчану кислоту, яка може
спричинити важкі опіки чи
сліпоту.
■ Детальніше див. у Посібнику з експлуатації.
■ Поруч з автомобільним акумулятором може
накопичитися
вибухонебезпечний газ.
Випуск води й бруду з
системи дизельного
пального
Якщо бак став сухим, систему
дизельного пального потрібно
прокачати. Увімкніть систему
запалення три рази, щоразу - на
15 секунд. Потім робіть спроби
запуску двигуна тривалістю не
більше 40 секунд. Повторіть цей
процес не пізніше ніж через
5 секунд. Якщо двигун не
запускається, зверніться до
майстерні.Заміна щітки
склоочисника
Підніміть кронштейн склоочисника,
доки він не залишиться у піднятому
стані, натисніть кнопку, щоб
розблокувати щітку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
