OPEL ZAFIRA C 2015 Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем279
Процес синхронізації датчиків
TPMS
Кожний датчик TPMS має
унікальний ідентифікаційний код.
Після перестановки коліс, заміни
всього комплекту коліс або заміни
одного чи декількох датчиків
системи TPMS необхідно виконати
розпізнавання цих
ідентифікаційних кодів. Процес
синхронізації датчиків TPMS також
слід проводити після заміни
запасного колеса звичайним,
устаткованим датчиком TPMS.
Індикатор несправності системи
TPMS, попереджувальне
повідомлення чи код мають
зникнути при наступному
ввімкненні запалювання.
Розпізнавання датчиків і
прив'язування їх до положення
коліс виконується за допомогою
пристрою повторного
розпізнавання у складі системи
TPMS у такій послідовності: ліве
переднє колесо, праве переднє
колесо, праве заднє колесо і лівезаднє. Під час розпізнавання
датчика світиться відповідний
вказівник повороту.
Зверніться до вашої автомайстерні для проведення обслуговування
або ж для придбання інструмента
синхронізації. Синхронізація
першої шини/колеса займає
дві хвилини і п'ять хвилин загалом
для синхронізації усіх чотирьох
шин/коліс. Якщо процес
синхронізації займає більше часу, синхронізація переривається, ійого слід буде розпочати з початку.
Процес синхронізації датчиків
TPMS:
1. Увімкніть стоянкове гальмо; в автомобілях з автоматичною
трансмісією переведіть важіль
селектора в положення P.
2. Увімкніть запалювання.
3. Кнопкою MENU на важелі
перемикання сигналів повороту
виберіть Vehicle Information
Menu (Меню інформації про
автомобіль) в інформаційному
центрі водія (DIC).4. Для прокручування меню тиску в шинах скористайтеся
коліщатком регулятора.
5. Натисніть кнопку SET/CLR, щоб
почати процес синхронізації
датчика. При цьому на екран
буде виведене повідомлення із
запитом прийому процесу.
6. Знову натисніть багатофункціональну кнопкуSET/CLR , щоб підтвердити
вибір. Клаксон дасть два гудки,
позначаючи, що ресивер
знаходиться в режимі
синхронізації.
7. Розпочинайте процедуру з лівого переднього колеса.
8. Розташуйте інструмент синхронізації навпроти бокової
стінки шини, поруч із
золотником. Потім натисніть на
кнопку, щоб увімкнути датчик
TPMS. Короткий сигнал
клаксона підтвердить, що код
ідентифікації був
синхронізований з цією шиною
та положенням колеса.

280Догляд за автомобілем
9. Перейдіть до передньої правоїшини і повторіть інструкції з
пункту 8.
10. Перейдіть до задньої правої шини і повторіть інструкції з
пункту 8.
11. Перейдіть до задньої лівої шини
і повторіть інструкції з пункту 8.
Два коротких сигнали клаксона підтвердять, що код
ідентифікації датчика
синхронізовано з задньою
лівою шиною і процес
синхронізації датчиків TPMS
уже не виконується.
12. Вимкніть запалювання.
13. Встановіть рекомендований тиск в усіх чотирьох шинах, якийпозначений на інформаційній
табличці тиску повітря в шинах.
14. Переконайтеся, що встановлене навантаження на
шини відповідає вибраному
тиску 3 127.Залежність від температури
Тиск повітря в шинах залежить від
температури шини. Під час руху
автомобіля температура і тиск у
шинах зростають.
У центрі інформації для водія
відображається фактичний рівень
тиску в шинах. Тому важливо
перевіряти тиск у шинах, коли вони
є холодними.
Глибина малюнка
протектора Перевіряйте глибину малюнку
протектора регулярно.
Шини потрібно міняти з міркувань
безпеки, якщо глибина малюнку
протектора становить 2-3 мм
(4 мм для зимових шин).
З міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на одній осі не рекомендується.
Про знос протектора свідчать
показання відповідного індикатора
(TWI), які вказують на досягнення
протектором мінімально
встановленої законодавством
глибини малюнка (1,6 мм).
Положення цих індикаторів указано
позначками на боковій частині.
Якщо спереду є більше
спрацювання, ніж ззаду, слід час
від часу міняти місцями передні та
задні колеса. Пересвідчіться в
тому, що напрямок руху коліс не
змінився.

Догляд за автомобілем281

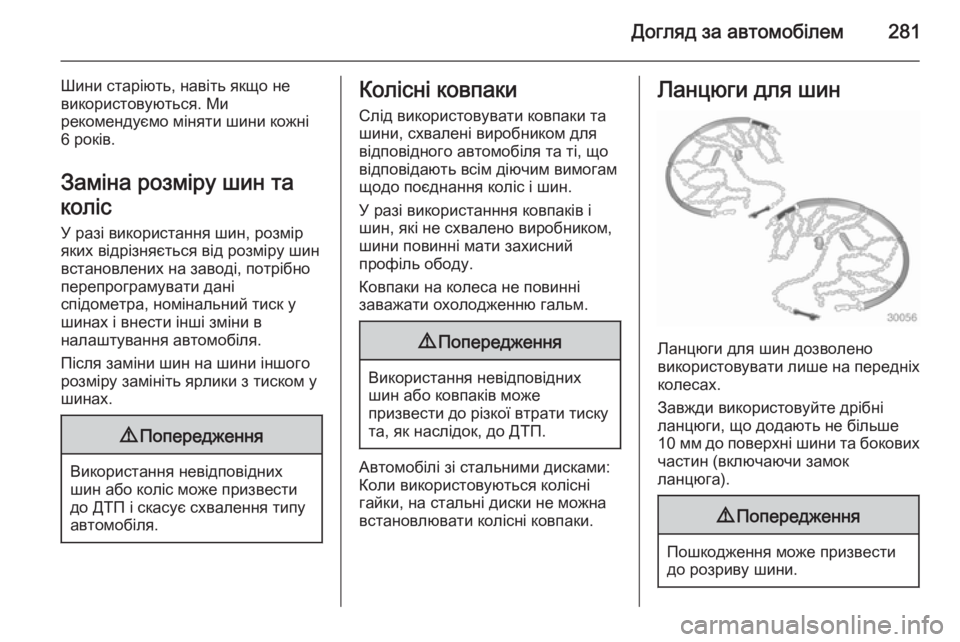

Шини старіють, навіть якщо не
використовуються. Ми
рекомендуємо міняти шини кожні
6 років.
Заміна розміру шин та
коліс
У разі використання шин, розмір
яких відрізняється від розміру шин
встановлених на заводі, потрібно
перепрограмувати дані
спідометра, номінальний тиск у
шинах і внести інші зміни в
налаштування автомобіля.
Після заміни шин на шини іншого розміру замініть ярлики з тиском у
шинах.9 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасує схвалення типу автомобіля.
Колісні ковпаки
Слід використовувати ковпаки та
шини, схвалені виробником для
відповідного автомобіля та ті, що
відповідають всім діючим вимогам
щодо поєднання коліс і шин.
У разі використанння ковпаків і
шин, які не схвалено виробником,
шини повинні мати захисний
профіль ободу.
Ковпаки на колеса не повинні
заважати охолодженню гальм.9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску та, як наслідок, до ДТП.
Автомобілі зі стальними дисками:
Коли використовуються колісні
гайки, на стальні диски не можна
встановлювати колісні ковпаки.
Ланцюги для шин
Ланцюги для шин дозволено
використовувати лише на передніх
колесах.
Завжди використовуйте дрібні
ланцюги, що додають не більше
10 мм до поверхні шини та бокових
частин (включаючи замок
ланцюга).
9 Попередження
Пошкодження може призвести
до розриву шини.

282Догляд за автомобілем

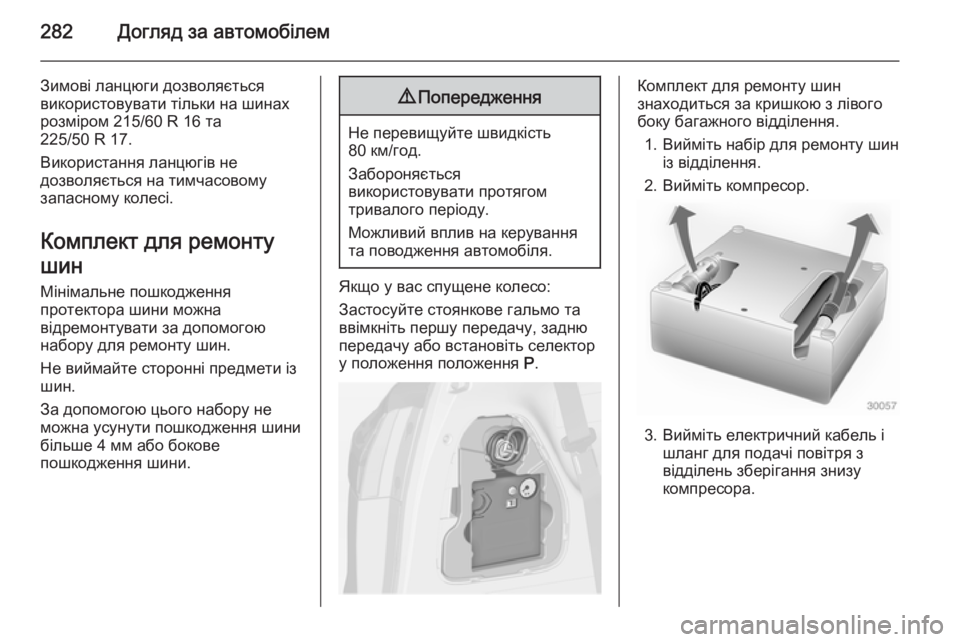

Зимові ланцюги дозволяється
використовувати тільки на шинах
розміром 215/60 R 16 та
225/50 R 17.
Використання ланцюгів не
дозволяється на тимчасовому
запасному колесі.
Комплект для ремонту
шин
Мінімальне пошкодження
протектора шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.
За допомогою цього набору не
можна усунути пошкодження шини
більше 4 мм або бокове
пошкодження шини.9 Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поводження автомобіля.
Якщо у вас спущене колесо:
Застосуйте стоянкове гальмо та
ввімкніть першу передачу, задню
передачу або встановіть селектор
у положення положення P.
Комплект для ремонту шин
знаходиться за кришкою з лівого боку багажного відділення.
1. Вийміть набір для ремонту шин із відділення.
2. Вийміть компресор.
3. Вийміть електричний кабель і шланг для подачі повітря з
відділень зберігання знизу компресора.

Догляд за автомобілем283

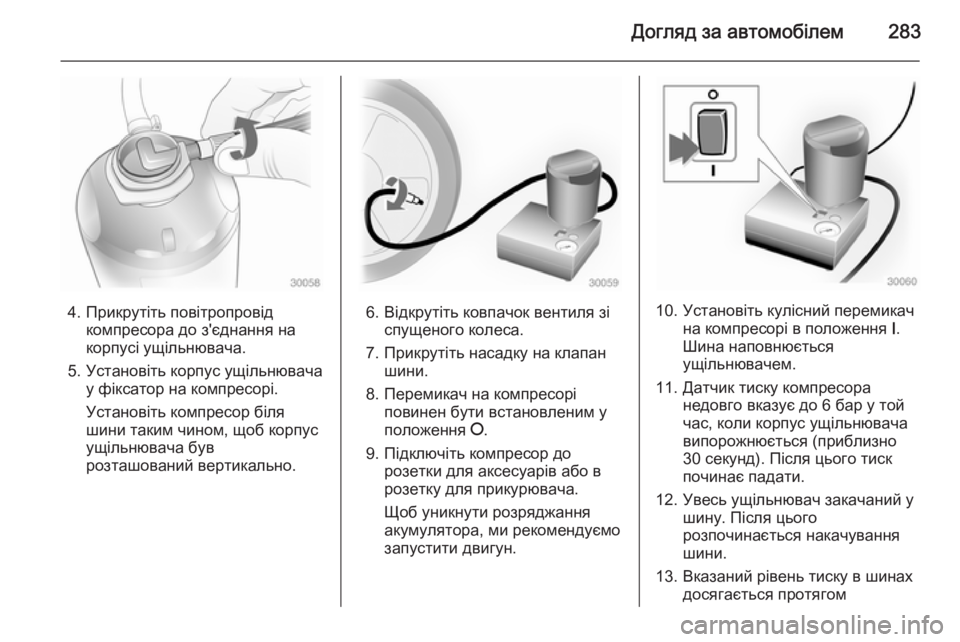

4. Прикрутіть повітропровідкомпресора до з'єднання на
корпусі ущільнювача.
5. Установіть корпус ущільнювача у фіксатор на компресорі.
Установіть компресор біля
шини таким чином, щоб корпус
ущільнювача був
розташований вертикально.6. Відкрутіть ковпачок вентиля зі спущеного колеса.
7. Прикрутіть насадку на клапан шини.
8. Перемикач на компресорі повинен бути встановленим у
положення J.
9. Підключіть компресор до розетки для аксесуарів або в
розетку для прикурювача.
Щоб уникнути розряджання
акумулятора, ми рекомендуємо
запустити двигун.10. Установіть кулісний перемикач на компресорі в положення I.
Шина наповнюється
ущільнювачем.
11. Датчик тиску компресора недовго вказує до 6 бар у той
час, коли корпус ущільнювача
випорожнюється (приблизно
30 секунд). Після цього тиск
починає падати.
12. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
13. Вказаний рівень тиску в шинах досягається протягом

284Догляд за автомобілем

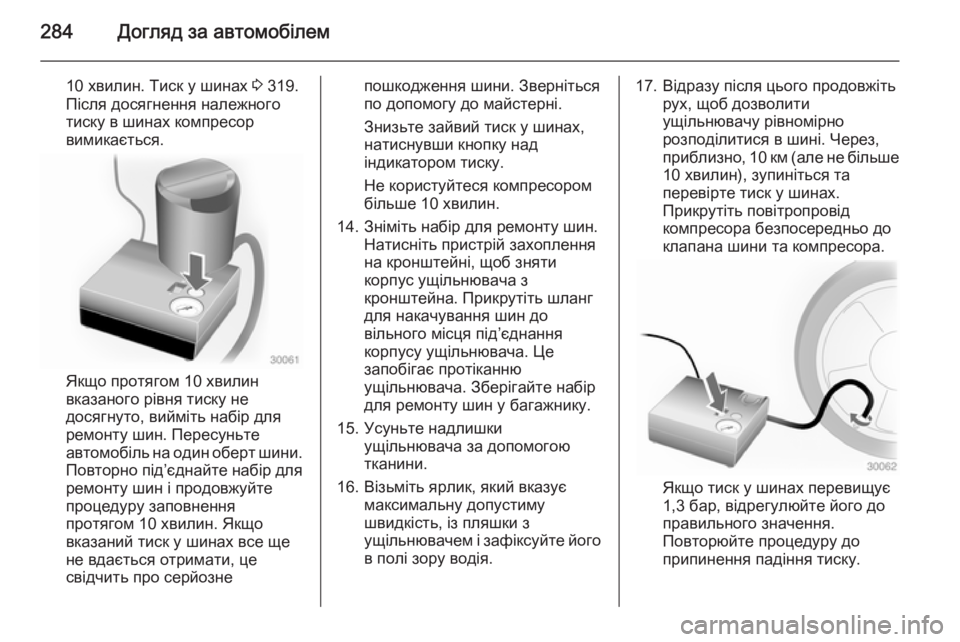

10 хвилин. Тиск у шинах 3 319.
Після досягнення належного
тиску в шинах компресор
вимикається.
Якщо протягом 10 хвилин вказаного рівня тиску не
досягнуто, вийміть набір для
ремонту шин. Пересуньте
автомобіль на один оберт шини. Повторно під’єднайте набір для
ремонту шин і продовжуйте
процедуру заповнення
протягом 10 хвилин. Якщо
вказаний тиск у шинах все ще
не вдається отримати, це
свідчить про серйозне
пошкодження шини. Зверніться
по допомогу до майстерні.
Знизьте зайвий тиск у шинах,
натиснувши кнопку над
індикатором тиску.
Не користуйтеся компресором
більше 10 хвилин.
14. Зніміть набір для ремонту шин. Натисніть пристрій захоплення
на кронштейні, щоб зняти
корпус ущільнювача з
кронштейна. Прикрутіть шланг
для накачування шин до
вільного місця під’єднання
корпусу ущільнювача. Це
запобігає протіканню
ущільнювача. Зберігайте набір
для ремонту шин у багажнику.
15. Усуньте надлишки ущільнювача за допомогою
тканини.
16. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із пляшки з
ущільнювачем і зафіксуйте його
в полі зору водія.17. Відразу після цього продовжіть рух, щоб дозволити
ущільнювачу рівномірно
розподілитися в шині. Через,
приблизно, 10 км (але не більше
10 хвилин), зупиніться та
перевірте тиск у шинах.
Прикрутіть повітропровід
компресора безпосередньо до
клапана шини та компресора.
Якщо тиск у шинах перевищує
1,3 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.

Догляд за автомобілем285

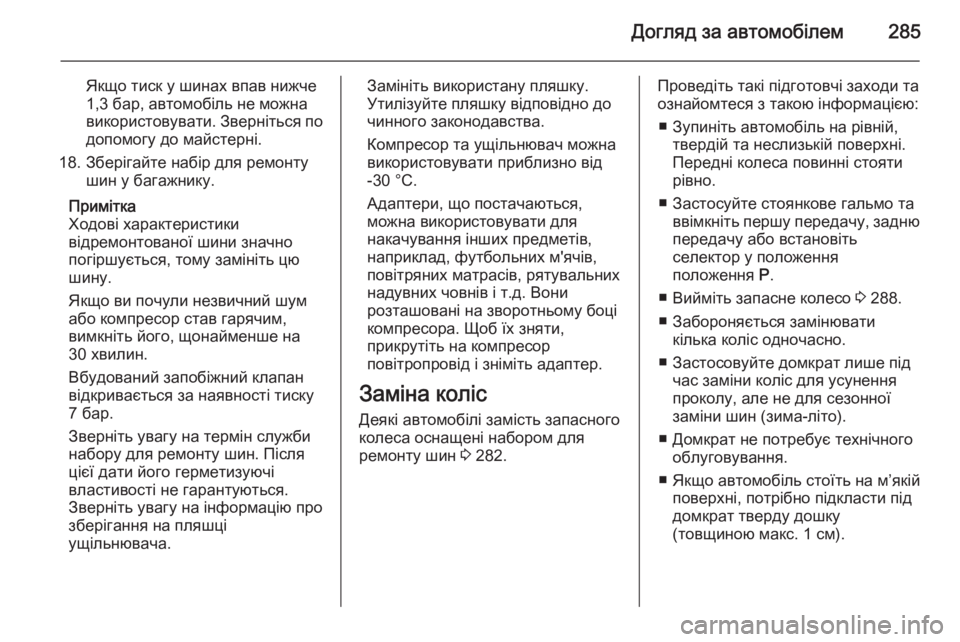

Якщо тиск у шинах впав нижче
1,3 бар, автомобіль не можна
використовувати. Зверніться по
допомогу до майстерні.
18. Зберігайте набір для ремонту шин у багажнику.
Примітка
Ходові характеристики
відремонтованої шини значно
погіршується, тому замініть цю
шину.
Якщо ви почули незвичний шум
або компресор став гарячим,
вимкніть його, щонайменше на
30 хвилин.
Вбудований запобіжний клапан
відкривається за наявності тиску
7 бар.
Зверніть увагу на термін служби
набору для ремонту шин. Після
цієї дати його герметизуючі
властивості не гарантуються.
Зверніть увагу на інформацію про
зберігання на пляшці
ущільнювача.Замініть використану пляшку.
Утилізуйте пляшку відповідно до
чинного законодавства.
Компресор та ущільнювач можна
використовувати приблизно від
-30 °C.
Адаптери, що постачаються,
можна використовувати для
накачування інших предметів,
наприклад, футбольних м'ячів,
повітряних матрасів, рятувальних
надувних човнів і т.д. Вони
розташовані на зворотньому боці
компресора. Щоб їх зняти,
прикрутіть на компресор
повітропровід і зніміть адаптер.
Заміна коліс Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 282.Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
■ Зупиніть автомобіль на рівній, твердій та неслизькій поверхні.
Передні колеса повинні стояти
рівно.
■ Застосуйте стоянкове гальмо та ввімкніть першу передачу, заднюпередачу або встановіть
селектор у положення
положення P.
■ Вийміть запасне колесо 3 288.
■ Забороняється замінювати кілька коліс одночасно.
■ Застосовуйте домкрат лише під час заміни коліс для усунення
проколу, але не для сезонної
заміни шин (зима-літо).
■ Домкрат не потребує технічного облуговування.
■ Якщо автомобіль стоїть на м’якій поверхні, потрібно підкласти під
домкрат тверду дошку
(товщиною макс. 1 см).

286Догляд за автомобілем

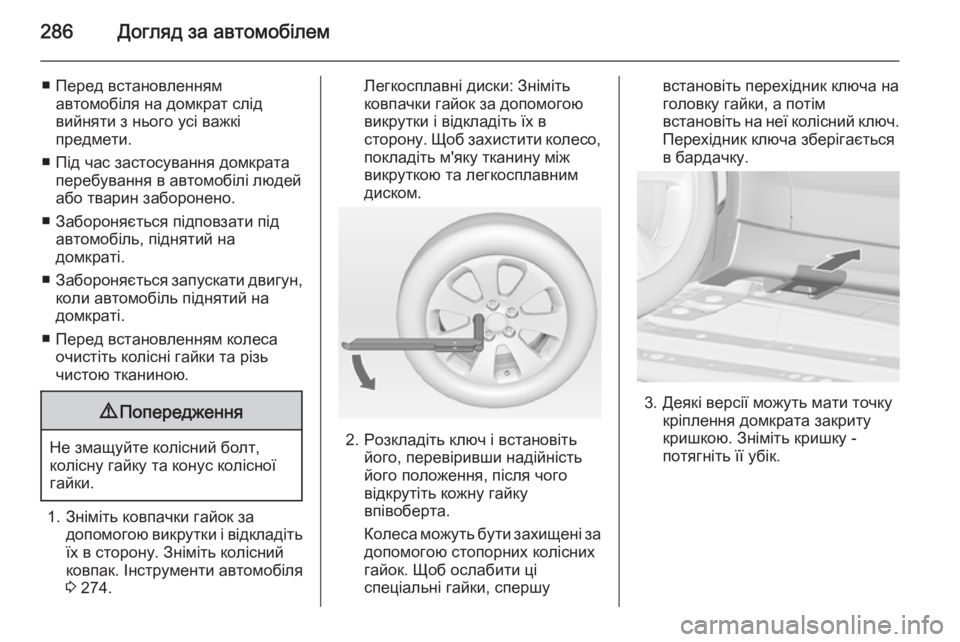

■ Перед встановленнямавтомобіля на домкрат слід
вийняти з нього усі важкі
предмети.
■ Під час застосування домкрата перебування в автомобілі людей
або тварин заборонено.
■ Забороняється підповзати під автомобіль, піднятий на
домкраті.
■ Забороняється запускати двигун,
коли автомобіль піднятий на домкраті.
■ Перед встановленням колеса очистіть колісні гайки та різь
чистою тканиною.9 Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.
1. Зніміть ковпачки гайок за
допомогою викрутки і відкладіть
їх в сторону. Зніміть колісний
ковпак. Інструменти автомобіля
3 274.
Легкосплавні диски: Зніміть
ковпачки гайок за допомогою
викрутки і відкладіть їх в
сторону. Щоб захистити колесо,
покладіть м'яку тканину між
викруткою та легкосплавним
диском.
2. Розкладіть ключ і встановіть його, перевіривши надійність
його положення, після чого
відкрутіть кожну гайку
впівоберта.
Колеса можуть бути захищені за
допомогою стопорних колісних
гайок. Щоб ослабити ці
спеціальні гайки, спершу
встановіть перехідник ключа на
головку гайки, а потім
встановіть на неї колісний ключ. Перехідник ключа зберігаєтьсяв бардачку.
3. Деякі версії можуть мати точку кріплення домкрата закриту
кришкою. Зніміть кришку - потягніть її убік.

Догляд за автомобілем287

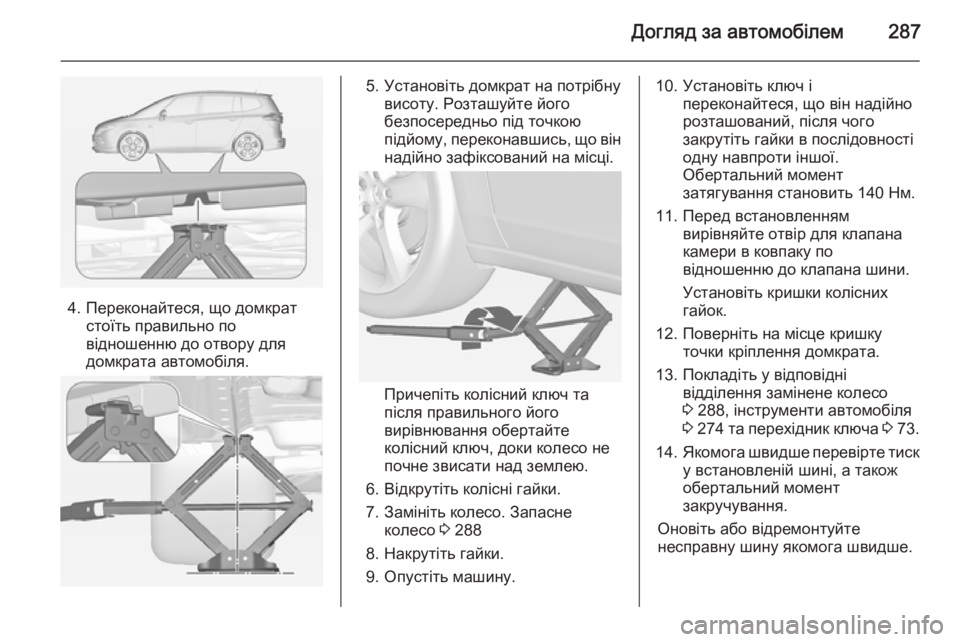

4. Переконайтеся, що домкратстоїть правильно по
відношенню до отвору для
домкрата автомобіля.
5. Установіть домкрат на потрібну висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Причепіть колісний ключ та
після правильного його
вирівнювання обертайте
колісний ключ, доки колесо не
почне звисати над землею.
6. Відкрутіть колісні гайки.
7. Замініть колесо. Запасне колесо 3 288
8. Накрутіть гайки.
9. Опустіть машину.
10. Установіть ключ і переконайтеся, що він надійнорозташований, після чого
закрутіть гайки в послідовності
одну навпроти іншої.
Обертальний момент
затягування становить 140 Нм.
11. Перед встановленням вирівняйте отвір для клапана
камери в ковпаку по
відношенню до клапана шини.
Установіть кришки колісних
гайок.
12. Поверніть на місце кришку точки кріплення домкрата.
13. Покладіть у відповідні відділення замінене колесо
3 288, інструменти автомобіля
3 274 та перехідник ключа 3 73.
14. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування.
Оновіть або відремонтуйте
несправну шину якомога швидше.

288Догляд за автомобілем

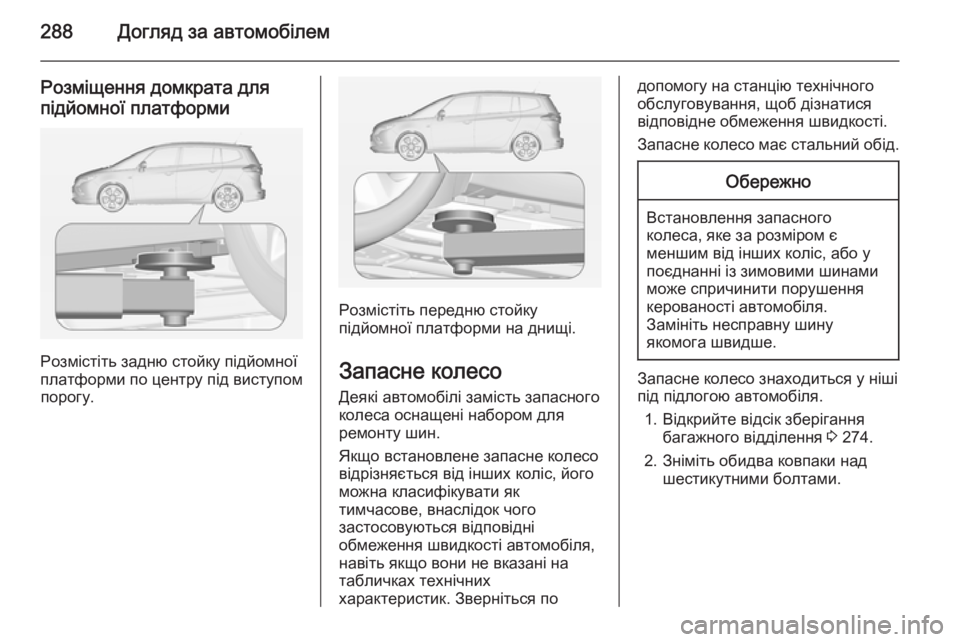

Розміщення домкрата дляпідйомної платформи
Розмістіть задню стойку підйомної
платформи по центру під виступом порогу.
Розмістіть передню стойку
підйомної платформи на днищі.
Запасне колесо
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин.
Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чого
застосовуються відповідні
обмеження швидкості автомобіля,
навіть якщо вони не вказані на
табличках технічних
характеристик. Зверніться по
допомогу на станцію технічного
обслуговування, щоб дізнатися
відповідне обмеження швидкості.
Запасне колесо має стальний обід.Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Запасне колесо знаходиться у ніші
під підлогою автомобіля.
1. Відкрийте відсік зберігання багажного відділення 3 274.
2. Зніміть обидва ковпаки над шестикутними болтами.
