Bagāžas novietnes un glabāšanas nodalījumi89Aizmugurējā grīdas
glabāšanas nodalījuma pārsegs
Grīdas pārsegs
Versijām bez trešās sēdekļu rindas
zem grīdas pārsega atrodas
glabāšanas novietnes. Lai tās
atvērtu, paceliet pārsegu uz augšu un atlokiet to vertikālā stāvoklī aiz
aizmugurējiem sēdekļiem.
Salona aizsardzības paklājiņš
Salona aizsardzības paklājiņš ir
sedzoša un aizsargājoša detaļa, lai
varētu izmantot bagāžas nodalījumu,
kad visi vai atsevišķi sēdekļi/
atzveltnes ir nolocītas lejup.
Salokot un atlokot paklājiņu, ir
iespējami vairāki lietošanas veidi.
Ir pieejamas divas salona
aizsardzības paklājiņa versijas.
● Standarta aizsardzības paklājiņš
sedz zonu starp bagāžas
nodalījuma durvīm un otro
sēdekļu rindu, ja trešā sēdekļu
rinda tiek izmantota pilnībā vai arī
viens tās sēdeklis ir nolocīts uz
leju.
● Flex salona aizsardzības
paklājiņš ir divkārt lielāks par
standarta aizsardzības paklājiņu,
un to savieno ar rāvējslēdzēju.
Tas pilnībā sedz kravas
nodalījumu, kad visi vai atsevišķi
trešās un otrās rindas sēdekļi ir
nolocīti lejup.Aizsardzības paklājiņš ir gareniski
salokāms 4 daļās (standarta versija)
vai 8 daļās (Flex pārsegs) ar centrā
izvietotu rāvējslēdzēju un šķērseniski salokāms 4 daļās.
Tālāk aprakstīti tikai daži paklājiņu
lietošanas piemēri.
Pirms paklājiņa salocīšanas un
atlocīšanas no sānu sliedēm un
kravas nostiprināšanas cilpām ir
jānoņem visi komponenti. Kravas
nostiprināšanas cilpām jāatrodas
uzglabāšanas pozīcijā.

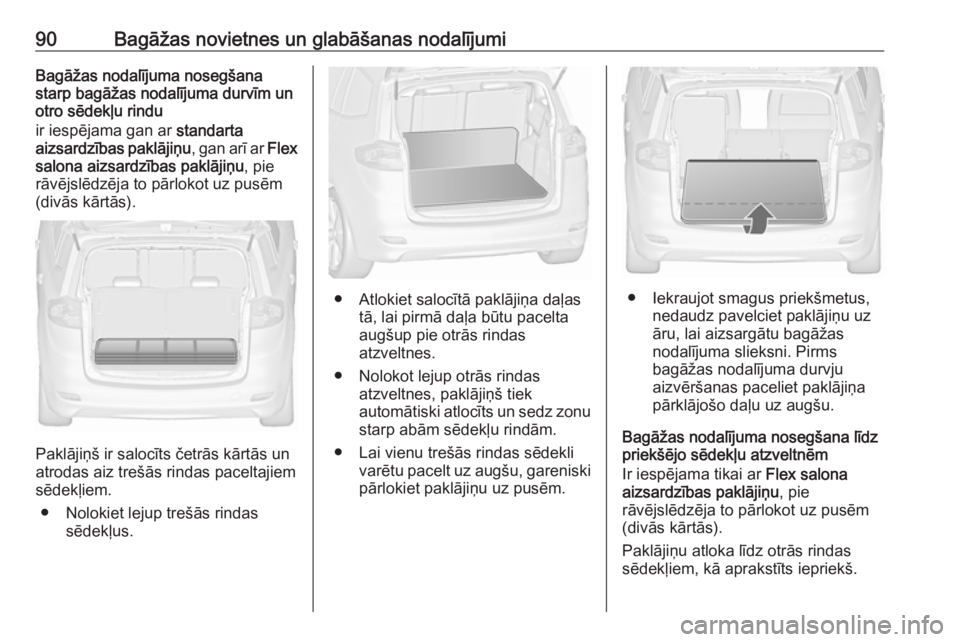

90Bagāžas novietnes un glabāšanas nodalījumiBagāžas nodalījuma nosegšana
starp bagāžas nodalījuma durvīm un
otro sēdekļu rindu
ir iespējama gan ar standarta
aizsardzības paklājiņu , gan arī ar Flex
salona aizsardzības paklājiņu , pie
rāvējslēdzēja to pārlokot uz pusēm
(divās kārtās).
Paklājiņš ir salocīts četrās kārtās un
atrodas aiz trešās rindas paceltajiem
sēdekļiem.
● Nolokiet lejup trešās rindas sēdekļus.
● Atlokiet salocītā paklājiņa daļastā, lai pirmā daļa būtu pacelta
augšup pie otrās rindas
atzveltnes.
● Nolokot lejup otrās rindas atzveltnes, paklājiņš tiek
automātiski atlocīts un sedz zonu
starp abām sēdekļu rindām.
● Lai vienu trešās rindas sēdekli varētu pacelt uz augšu, gareniski
pārlokiet paklājiņu uz pusēm.● Iekraujot smagus priekšmetus, nedaudz pavelciet paklājiņu uz
āru, lai aizsargātu bagāžas
nodalījuma slieksni. Pirms
bagāžas nodalījuma durvju
aizvēršanas paceliet paklājiņa
pārklājošo daļu uz augšu.
Bagāžas nodalījuma nosegšana līdz
priekšējo sēdekļu atzveltnēm
Ir iespējama tikai ar Flex salona
aizsardzības paklājiņu , pie
rāvējslēdzēja to pārlokot uz pusēm
(divās kārtās).
Paklājiņu atloka līdz otrās rindas
sēdekļiem, kā aprakstīts iepriekš.

Bagāžas novietnes un glabāšanas nodalījumi91
● Nolokiet lejup otrās rindasatzveltnes.
● Atlokiet divslāņu paklājiņa augšējās daļas, lai bagāžas
nodalījums būtu pilnībā nosegts. Tagad paklājiņa pirmā daļa ir
pacelta augšup pie priekšējo sēdekļu atzveltnēm.● Pirms bagāžas nodalījuma durvju
aizvēršanas salokiet pārklājošo
aizmugurējo daļu zem paklājiņa.
Bagāžas nodalījuma daļēja
nosegšana
Ir iespējama tikai ar Flex salona
aizsardzības paklājiņu , pie
rāvējslēdzēja to pārlokot uz pusēm
(divās kārtās).
Piemēram, kreisā ārējā sēdekļa
atzveltne nav nolocīta lejup
Paklājiņu atloka līdz otrās rindas
sēdekļiem, kā aprakstīts pirmajā
sadaļā.
● Nolokiet lejup atzveltnes, kas tiks
nosegtas.
● Atveriet rāvējslēdzēju aiz paceltās atzveltnes.
● Izvelciet paklājiņu, līdz pirmā daļa
plakaniski balstās pret bagāžas
nodalījuma grīdu.
● Gareniski paceliet augšup daļu, ko atver ar rāvējslēdzēju, un
salokiet to virzienā uz centru.

92Bagāžas novietnes un glabāšanas nodalījumi

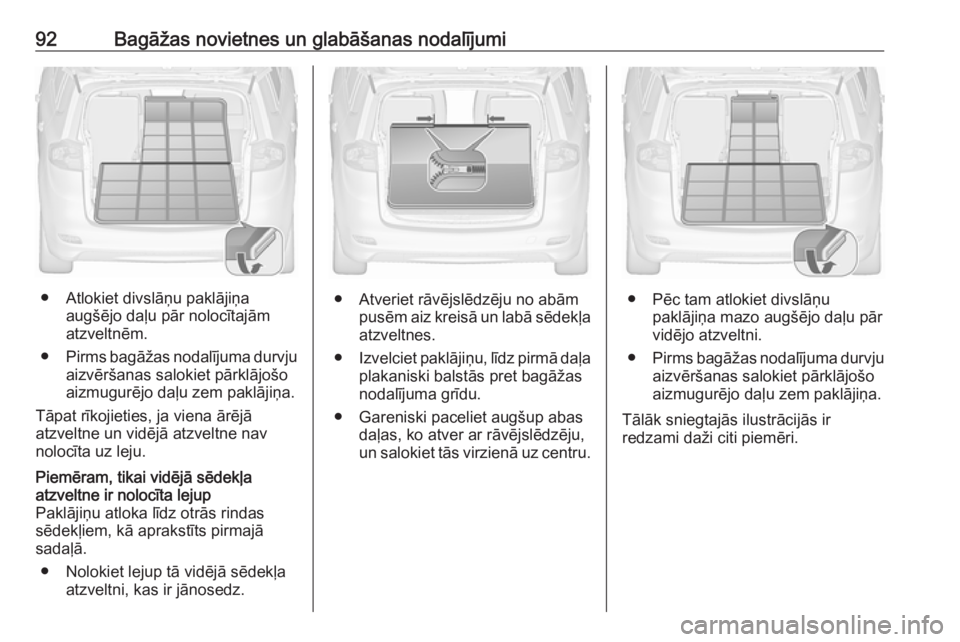

● Atlokiet divslāņu paklājiņaaugšējo daļu pār nolocītajām
atzveltnēm.
● Pirms bagāžas nodalījuma durvju
aizvēršanas salokiet pārklājošo
aizmugurējo daļu zem paklājiņa.
Tāpat rīkojieties, ja viena ārējā
atzveltne un vidējā atzveltne nav
nolocīta uz leju.
Piemēram, tikai vidējā sēdekļa
atzveltne ir nolocīta lejup
Paklājiņu atloka līdz otrās rindas
sēdekļiem, kā aprakstīts pirmajā
sadaļā.
● Nolokiet lejup tā vidējā sēdekļa atzveltni, kas ir jānosedz.
● Atveriet rāvējslēdzēju no abāmpusēm aiz kreisā un labā sēdekļaatzveltnes.
● Izvelciet paklājiņu, līdz pirmā daļa
plakaniski balstās pret bagāžas
nodalījuma grīdu.
● Gareniski paceliet augšup abas daļas, ko atver ar rāvējslēdzēju,un salokiet tās virzienā uz centru.● Pēc tam atlokiet divslāņu paklājiņa mazo augšējo daļu pār
vidējo atzveltni.
● Pirms bagāžas nodalījuma durvju
aizvēršanas salokiet pārklājošo
aizmugurējo daļu zem paklājiņa.
Tālāk sniegtajās ilustrācijās ir
redzami daži citi piemēri.

Bagāžas novietnes un glabāšanas nodalījumi93

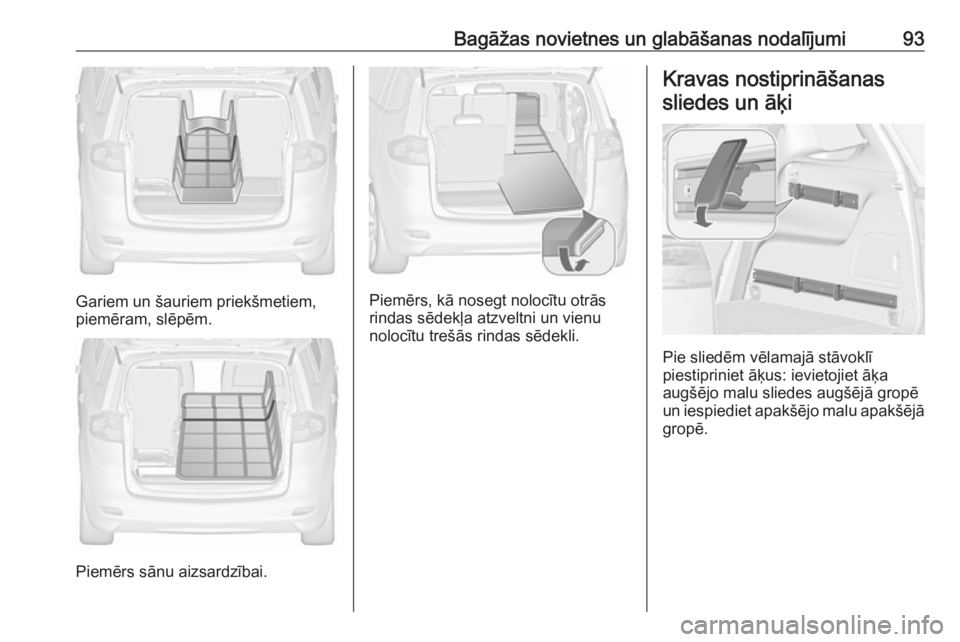

Gariem un šauriem priekšmetiem,
piemēram, slēpēm.
Piemērs sānu aizsardzībai.
Piemērs, kā nosegt nolocītu otrās
rindas sēdekļa atzveltni un vienu
nolocītu trešās rindas sēdekli.
Kravas nostiprināšanas
sliedes un āķi
Pie sliedēm vēlamajā stāvoklī
piestipriniet āķus: ievietojiet āķa
augšējo malu sliedes augšējā gropē
un iespiediet apakšējo malu apakšējā
gropē.

94Bagāžas novietnes un glabāšanas nodalījumiKravas nostiprināšanascilpas

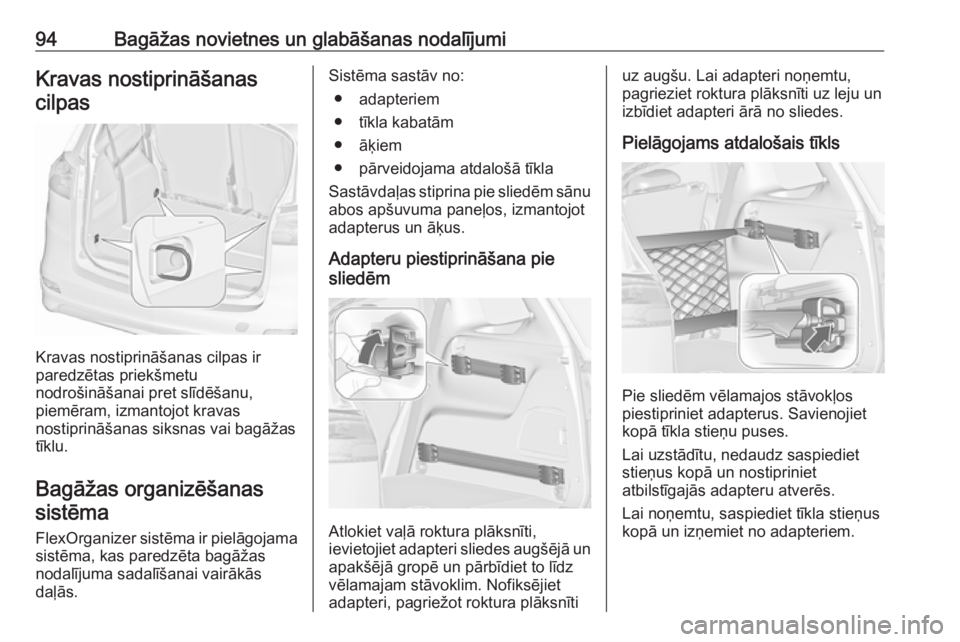

Kravas nostiprināšanas cilpas ir
paredzētas priekšmetu
nodrošināšanai pret slīdēšanu,
piemēram, izmantojot kravas
nostiprināšanas siksnas vai bagāžas
tīklu.
Bagāžas organizēšanas sistēma
FlexOrganizer sistēma ir pielāgojama
sistēma, kas paredzēta bagāžas
nodalījuma sadalīšanai vairākās
daļās.
Sistēma sastāv no:
● adapteriem
● tīkla kabatām
● āķiem
● pārveidojama atdalošā tīkla
Sastāvdaļas stiprina pie sliedēm sānu abos apšuvuma paneļos, izmantojot
adapterus un āķus.
Adapteru piestiprināšana pie
sliedēm
Atlokiet vaļā roktura plāksnīti,
ievietojiet adapteri sliedes augšējā un
apakšējā gropē un pārbīdiet to līdz vēlamajam stāvoklim. Nofiksējiet
adapteri, pagriežot roktura plāksnīti
uz augšu. Lai adapteri noņemtu,
pagrieziet roktura plāksnīti uz leju un izbīdiet adapteri ārā no sliedes.
Pielāgojams atdalošais tīkls
Pie sliedēm vēlamajos stāvokļos
piestipriniet adapterus. Savienojiet kopā tīkla stieņu puses.
Lai uzstādītu, nedaudz saspiediet stieņus kopā un nostipriniet
atbilstīgajās adapteru atverēs.
Lai noņemtu, saspiediet tīkla stieņus
kopā un izņemiet no adapteriem.

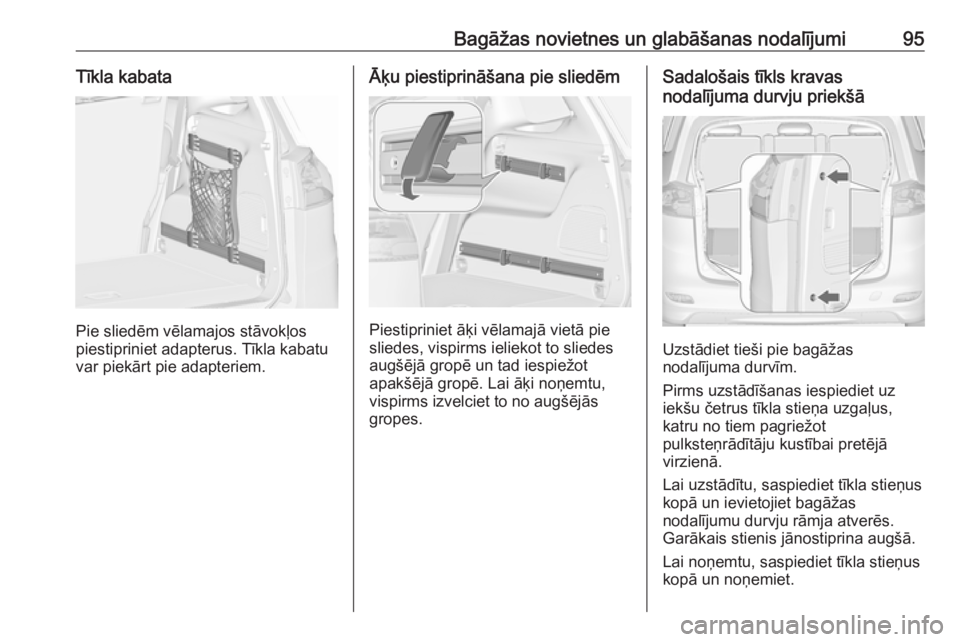

Bagāžas novietnes un glabāšanas nodalījumi95Tīkla kabata
Pie sliedēm vēlamajos stāvokļos
piestipriniet adapterus. Tīkla kabatu var piekārt pie adapteriem.
Āķu piestiprināšana pie sliedēm
Piestipriniet āķi vēlamajā vietā pie
sliedes, vispirms ieliekot to sliedes
augšējā gropē un tad iespiežot
apakšējā gropē. Lai āķi noņemtu,
vispirms izvelciet to no augšējās
gropes.
Sadalošais tīkls kravas
nodalījuma durvju priekšā
Uzstādiet tieši pie bagāžas
nodalījuma durvīm.
Pirms uzstādīšanas iespiediet uz
iekšu četrus tīkla stieņa uzgaļus,
katru no tiem pagriežot
pulksteņrādītāju kustībai pretējā
virzienā.
Lai uzstādītu, saspiediet tīkla stieņus
kopā un ievietojiet bagāžas
nodalījumu durvju rāmja atverēs.
Garākais stienis jānostiprina augšā.
Lai noņemtu, saspiediet tīkla stieņus
kopā un noņemiet.

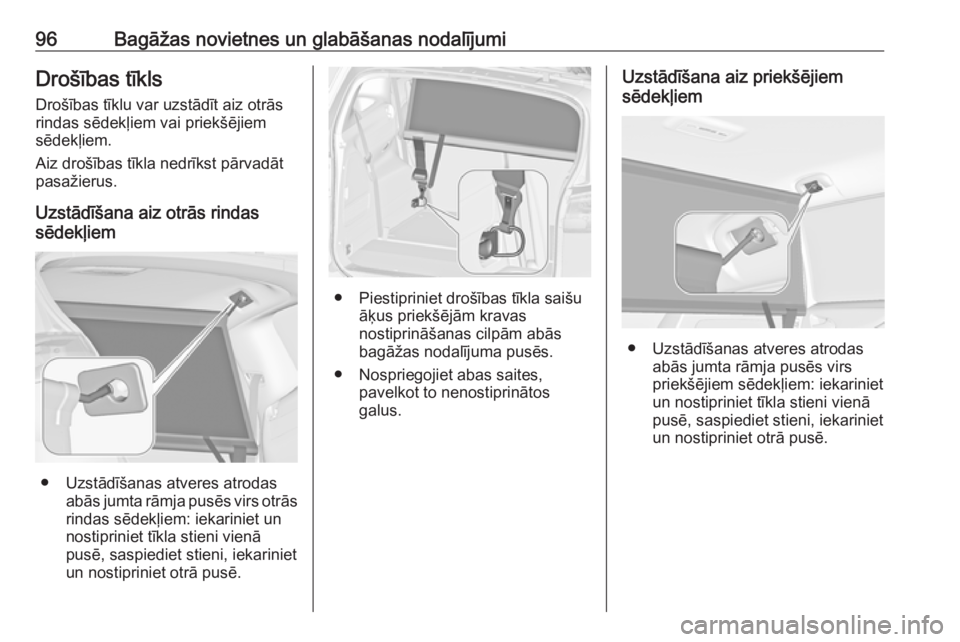

96Bagāžas novietnes un glabāšanas nodalījumiDrošības tīklsDrošības tīklu var uzstādīt aiz otrās
rindas sēdekļiem vai priekšējiem
sēdekļiem.
Aiz drošības tīkla nedrīkst pārvadāt
pasažierus.
Uzstādīšana aiz otrās rindas
sēdekļiem
● Uzstādīšanas atveres atrodas abās jumta rāmja pusēs virs otrās
rindas sēdekļiem: iekariniet un
nostipriniet tīkla stieni vienā
pusē, saspiediet stieni, iekariniet
un nostipriniet otrā pusē.
● Piestipriniet drošības tīkla saišu āķus priekšējām kravas
nostiprināšanas cilpām abās
bagāžas nodalījuma pusēs.
● Nospriegojiet abas saites, pavelkot to nenostiprinātos
galus.
Uzstādīšana aiz priekšējiem
sēdekļiem
● Uzstādīšanas atveres atrodas abās jumta rāmja pusēs virs
priekšējiem sēdekļiem: iekariniet
un nostipriniet tīkla stieni vienā
pusē, saspiediet stieni, iekariniet
un nostipriniet otrā pusē.

Bagāžas novietnes un glabāšanas nodalījumi97

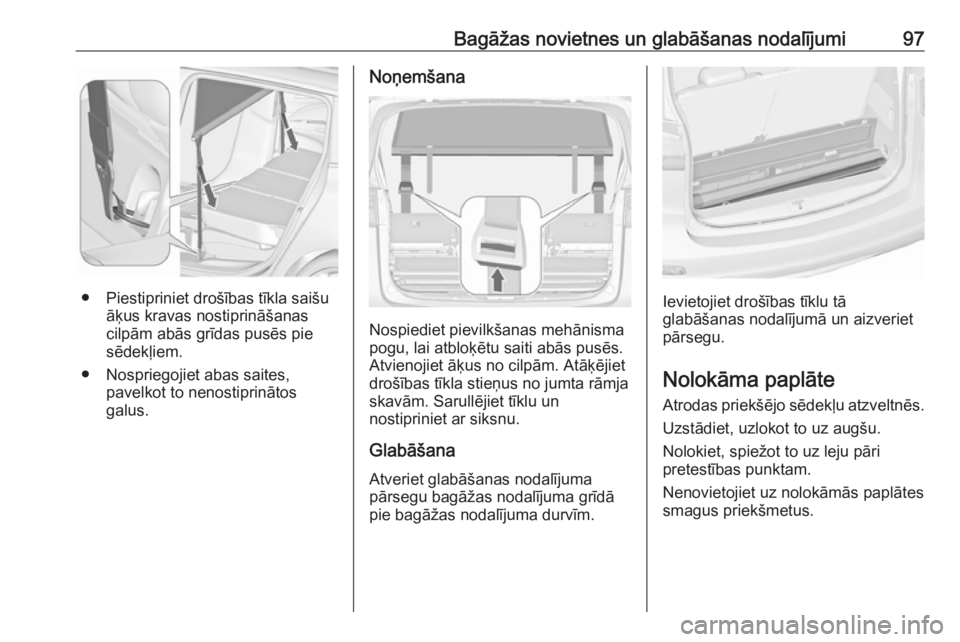

● Piestipriniet drošības tīkla saišuāķus kravas nostiprināšanas
cilpām abās grīdas pusēs pie
sēdekļiem.
● Nospriegojiet abas saites, pavelkot to nenostiprinātos
galus.
Noņemšana
Nospiediet pievilkšanas mehānisma
pogu, lai atbloķētu saiti abās pusēs. Atvienojiet āķus no cilpām. Atāķējietdrošības tīkla stieņus no jumta rāmja
skavām. Sarullējiet tīklu un
nostipriniet ar siksnu.
Glabāšana Atveriet glabāšanas nodalījuma
pārsegu bagāžas nodalījuma grīdā
pie bagāžas nodalījuma durvīm.
Ievietojiet drošības tīklu tā
glabāšanas nodalījumā un aizveriet
pārsegu.
Nolokāma paplāte
Atrodas priekšējo sēdekļu atzveltnēs. Uzstādiet, uzlokot to uz augšu.
Nolokiet, spiežot to uz leju pāri
pretestības punktam.
Nenovietojiet uz nolokāmās paplātes
smagus priekšmetus.

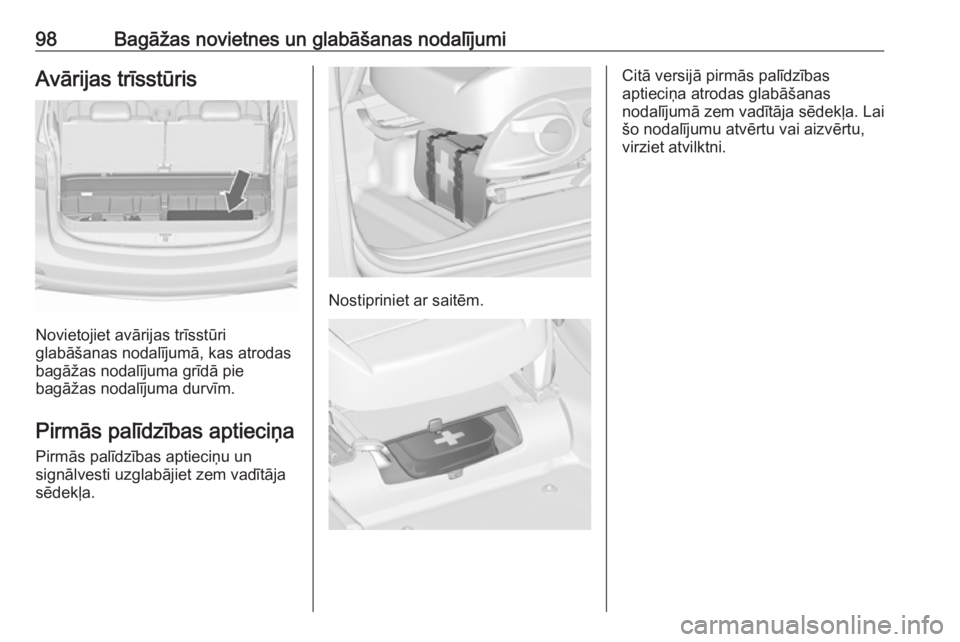

98Bagāžas novietnes un glabāšanas nodalījumiAvārijas trīsstūris
Novietojiet avārijas trīsstūri
glabāšanas nodalījumā, kas atrodas
bagāžas nodalījuma grīdā pie
bagāžas nodalījuma durvīm.
Pirmās palīdzības aptieciņa Pirmās palīdzības aptieciņu un
signālvesti uzglabājiet zem vadītāja
sēdekļa.
Nostipriniet ar saitēm.
Citā versijā pirmās palīdzības
aptieciņa atrodas glabāšanas
nodalījumā zem vadītāja sēdekļa. Lai
šo nodalījumu atvērtu vai aizvērtu,
virziet atvilktni.
