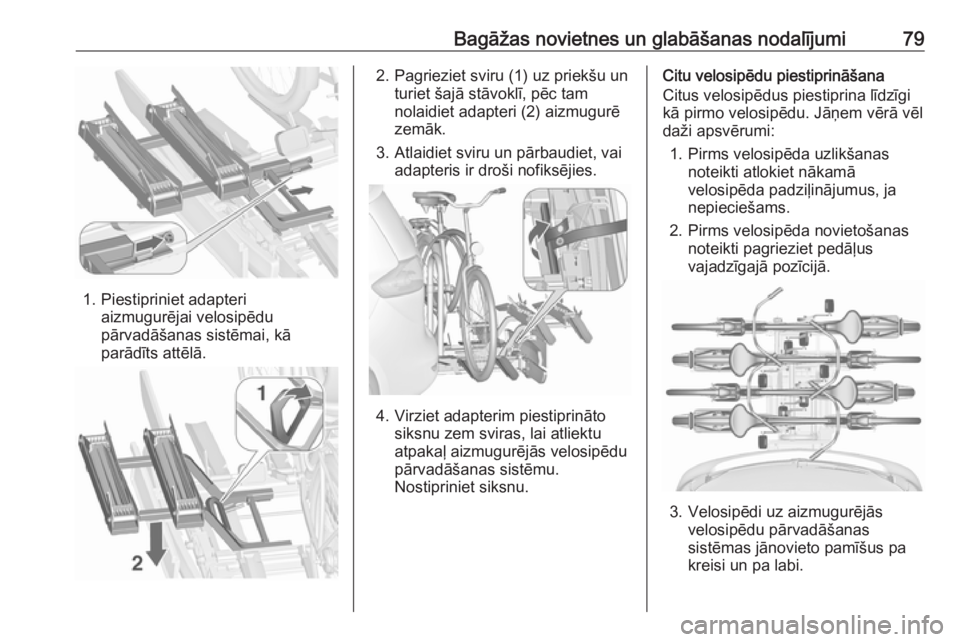

Bagāžas novietnes un glabāšanas nodalījumi79
1. Piestipriniet adapteriaizmugurējai velosipēdu
pārvadāšanas sistēmai, kā
parādīts attēlā.
2. Pagrieziet sviru (1) uz priekšu un turiet šajā stāvoklī, pēc tam
nolaidiet adapteri (2) aizmugurē
zemāk.
3. Atlaidiet sviru un pārbaudiet, vai adapteris ir droši nofiksējies.
4. Virziet adapterim piestiprināto siksnu zem sviras, lai atliektu
atpakaļ aizmugurējās velosipēdu
pārvadāšanas sistēmu.
Nostipriniet siksnu.
Citu velosipēdu piestiprināšana
Citus velosipēdus piestiprina līdzīgi
kā pirmo velosipēdu. Jāņem vērā vēl
daži apsvērumi:
1. Pirms velosipēda uzlikšanas noteikti atlokiet nākamā
velosipēda padziļinājumus, ja
nepieciešams.
2. Pirms velosipēda novietošanas noteikti pagrieziet pedāļus
vajadzīgajā pozīcijā.
3. Velosipēdi uz aizmugurējās velosipēdu pārvadāšanas
sistēmas jānovieto pamīšus pa
kreisi un pa labi.

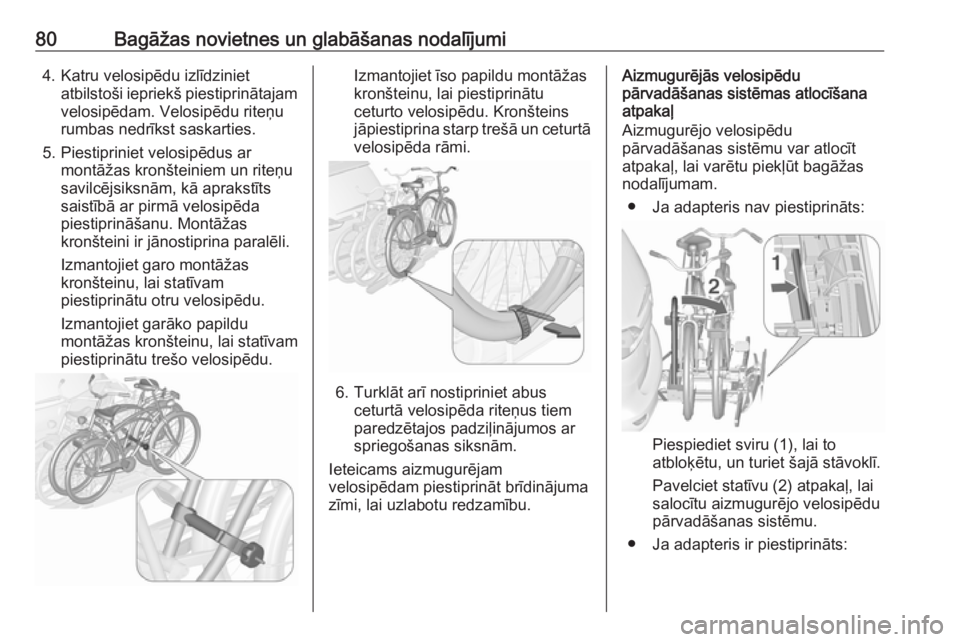

80Bagāžas novietnes un glabāšanas nodalījumi4. Katru velosipēdu izlīdzinietatbilstoši iepriekš piestiprinātajamvelosipēdam. Velosipēdu riteņu
rumbas nedrīkst saskarties.
5. Piestipriniet velosipēdus ar montāžas kronšteiniem un riteņu
savilcējsiksnām, kā aprakstīts
saistībā ar pirmā velosipēda piestiprināšanu. Montāžas
kronšteini ir jānostiprina paralēli.
Izmantojiet garo montāžas
kronšteinu, lai statīvam
piestiprinātu otru velosipēdu.
Izmantojiet garāko papildu
montāžas kronšteinu, lai statīvam
piestiprinātu trešo velosipēdu.Izmantojiet īso papildu montāžas
kronšteinu, lai piestiprinātu
ceturto velosipēdu. Kronšteins
jāpiestiprina starp trešā un ceturtā
velosipēda rāmi.
6. Turklāt arī nostipriniet abus ceturtā velosipēda riteņus tiem
paredzētajos padziļinājumos ar
spriegošanas siksnām.
Ieteicams aizmugurējam
velosipēdam piestiprināt brīdinājuma zīmi, lai uzlabotu redzamību.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas atlocīšana
atpakaļ
Aizmugurējo velosipēdu
pārvadāšanas sistēmu var atlocīt
atpakaļ, lai varētu piekļūt bagāžas
nodalījumam.
● Ja adapteris nav piestiprināts:
Piespiediet sviru (1), lai to
atbloķētu, un turiet šajā stāvoklī.
Pavelciet statīvu (2) atpakaļ, lai
salocītu aizmugurējo velosipēdu
pārvadāšanas sistēmu.
● Ja adapteris ir piestiprināts:

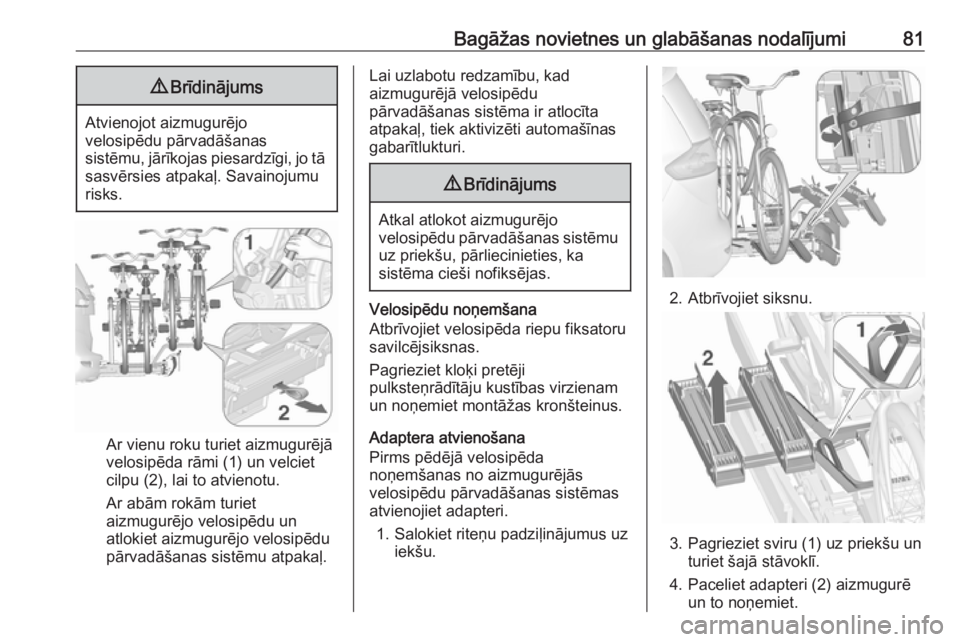

Bagāžas novietnes un glabāšanas nodalījumi819Brīdinājums
Atvienojot aizmugurējo
velosipēdu pārvadāšanas
sistēmu, jārīkojas piesardzīgi, jo tā sasvērsies atpakaļ. Savainojumu
risks.
Ar vienu roku turiet aizmugurējā velosipēda rāmi (1) un velciet cilpu (2), lai to atvienotu.
Ar abām rokām turiet
aizmugurējo velosipēdu un
atlokiet aizmugurējo velosipēdu pārvadāšanas sistēmu atpakaļ.
Lai uzlabotu redzamību, kad
aizmugurējā velosipēdu
pārvadāšanas sistēma ir atlocīta
atpakaļ, tiek aktivizēti automašīnas
gabarītlukturi.9 Brīdinājums
Atkal atlokot aizmugurējo
velosipēdu pārvadāšanas sistēmu uz priekšu, pārliecinieties, ka
sistēma cieši nofiksējas.
Velosipēdu noņemšana
Atbrīvojiet velosipēda riepu fiksatoru
savilcējsiksnas.
Pagrieziet kloķi pretēji
pulksteņrādītāju kustības virzienam
un noņemiet montāžas kronšteinus.
Adaptera atvienošana
Pirms pēdējā velosipēda
noņemšanas no aizmugurējās
velosipēdu pārvadāšanas sistēmas
atvienojiet adapteri.
1. Salokiet riteņu padziļinājumus uz iekšu.2. Atbrīvojiet siksnu.
3. Pagrieziet sviru (1) uz priekšu un turiet šajā stāvoklī.
4. Paceliet adapteri (2) aizmugurē un to noņemiet.

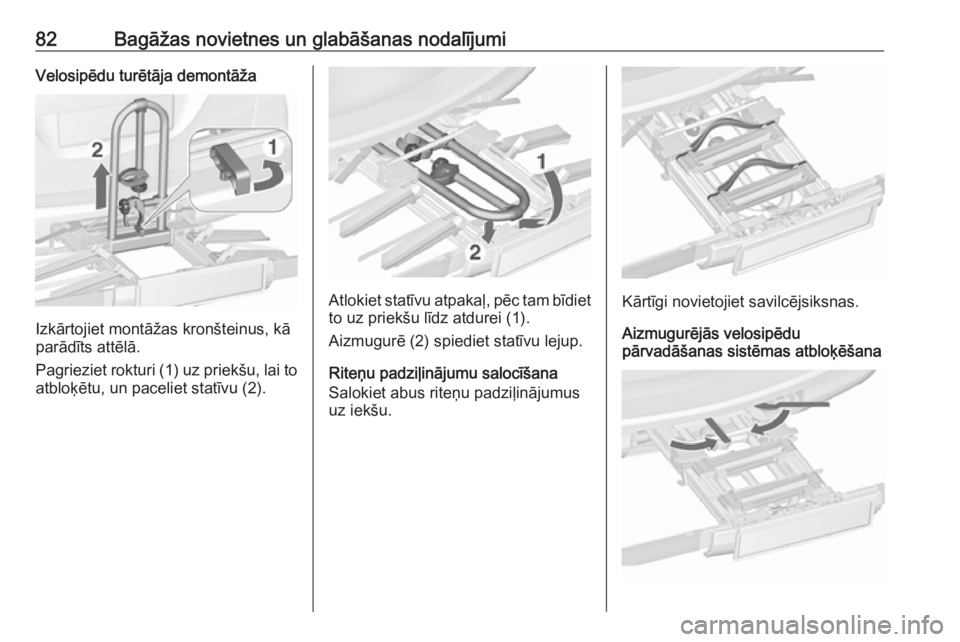

82Bagāžas novietnes un glabāšanas nodalījumiVelosipēdu turētāja demontāža
Izkārtojiet montāžas kronšteinus, kā
parādīts attēlā.
Pagrieziet rokturi (1) uz priekšu, lai to
atbloķētu, un paceliet statīvu (2).
Atlokiet statīvu atpakaļ, pēc tam bīdiet
to uz priekšu līdz atdurei (1).
Aizmugurē (2) spiediet statīvu lejup.
Riteņu padziļinājumu salocīšana
Salokiet abus riteņu padziļinājumus
uz iekšu.Kārtīgi novietojiet savilcējsiksnas.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas atbloķēšana

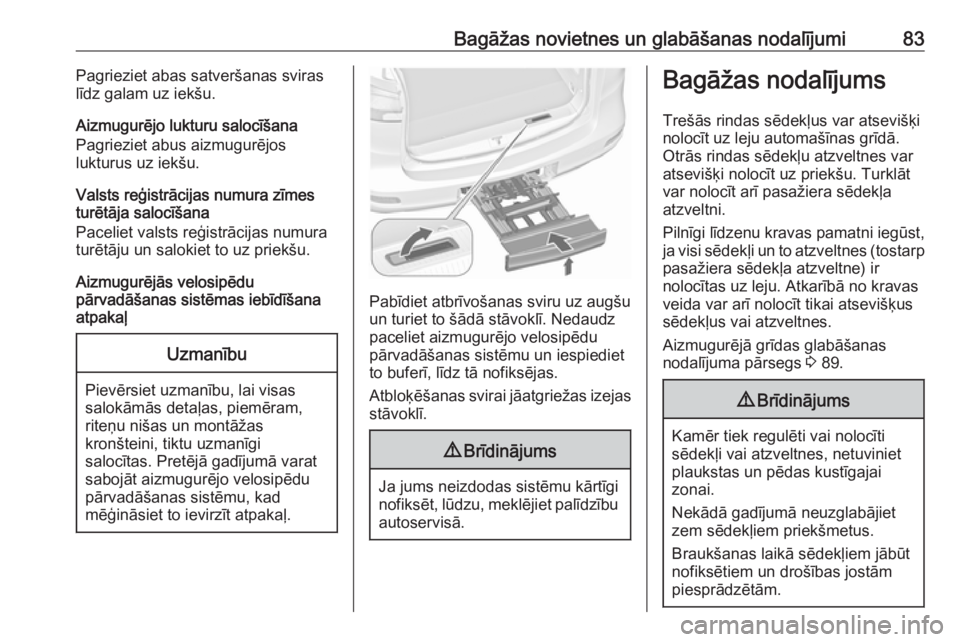

Bagāžas novietnes un glabāšanas nodalījumi83Pagrieziet abas satveršanas sviras
līdz galam uz iekšu.
Aizmugurējo lukturu salocīšana
Pagrieziet abus aizmugurējos
lukturus uz iekšu.
Valsts reģistrācijas numura zīmes
turētāja salocīšana
Paceliet valsts reģistrācijas numura
turētāju un salokiet to uz priekšu.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas iebīdīšana
atpakaļUzmanību
Pievērsiet uzmanību, lai visas
salokāmās detaļas, piemēram,
riteņu nišas un montāžas
kronšteini, tiktu uzmanīgi
salocītas. Pretējā gadījumā varat
sabojāt aizmugurējo velosipēdu
pārvadāšanas sistēmu, kad
mēģināsiet to ievirzīt atpakaļ.
Pabīdiet atbrīvošanas sviru uz augšu
un turiet to šādā stāvoklī. Nedaudz
paceliet aizmugurējo velosipēdu
pārvadāšanas sistēmu un iespiediet
to buferī, līdz tā nofiksējas.
Atbloķēšanas svirai jāatgriežas izejas stāvoklī.
9 Brīdinājums
Ja jums neizdodas sistēmu kārtīgi
nofiksēt, lūdzu, meklējiet palīdzību
autoservisā.
Bagāžas nodalījums
Trešās rindas sēdekļus var atsevišķi
nolocīt uz leju automašīnas grīdā.
Otrās rindas sēdekļu atzveltnes var
atsevišķi nolocīt uz priekšu. Turklāt
var nolocīt arī pasažiera sēdekļa
atzveltni.
Pilnīgi līdzenu kravas pamatni iegūst, ja visi sēdekļi un to atzveltnes (tostarp
pasažiera sēdekļa atzveltne) ir
nolocītas uz leju. Atkarībā no kravas
veida var arī nolocīt tikai atsevišķus
sēdekļus vai atzveltnes.
Aizmugurējā grīdas glabāšanas
nodalījuma pārsegs 3 89.9 Brīdinājums
Kamēr tiek regulēti vai nolocīti
sēdekļi vai atzveltnes, netuviniet
plaukstas un pēdas kustīgajai
zonai.
Nekādā gadījumā neuzglabājiet
zem sēdekļiem priekšmetus.
Braukšanas laikā sēdekļiem jābūt
nofiksētiem un drošības jostām
piesprādzētām.

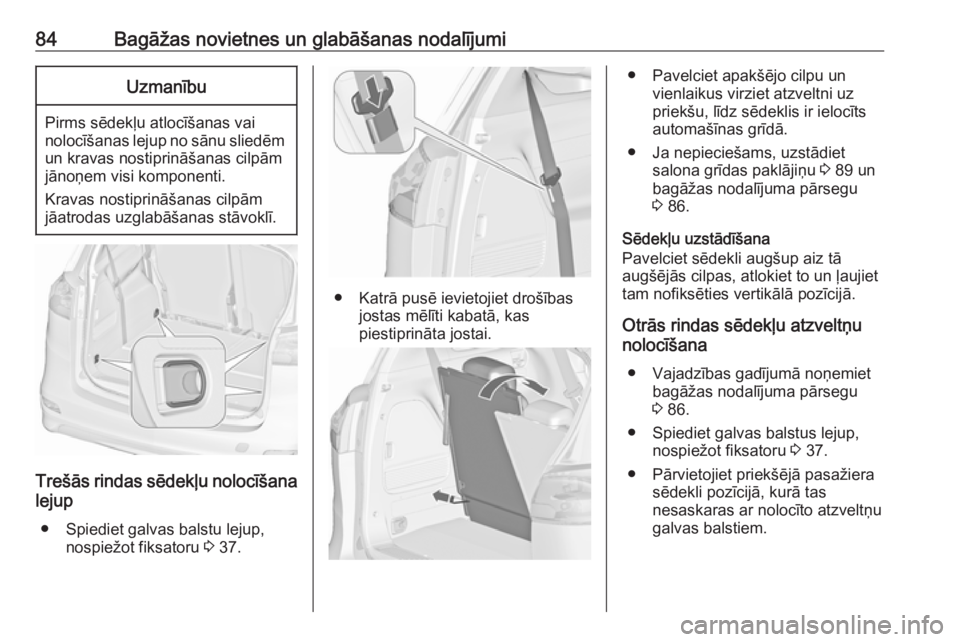

84Bagāžas novietnes un glabāšanas nodalījumiUzmanību
Pirms sēdekļu atlocīšanas vainolocīšanas lejup no sānu sliedēm un kravas nostiprināšanas cilpām
jānoņem visi komponenti.
Kravas nostiprināšanas cilpām
jāatrodas uzglabāšanas stāvoklī.
Trešās rindas sēdekļu nolocīšana
lejup
● Spiediet galvas balstu lejup, nospiežot fiksatoru 3 37.
● Katrā pusē ievietojiet drošības
jostas mēlīti kabatā, kas
piestiprināta jostai.
● Pavelciet apakšējo cilpu un vienlaikus virziet atzveltni uz
priekšu, līdz sēdeklis ir ielocīts
automašīnas grīdā.
● Ja nepieciešams, uzstādiet salona grīdas paklājiņu 3 89 un
bagāžas nodalījuma pārsegu
3 86.
Sēdekļu uzstādīšana
Pavelciet sēdekli augšup aiz tā
augšējās cilpas, atlokiet to un ļaujiet
tam nofiksēties vertikālā pozīcijā.
Otrās rindas sēdekļu atzveltņu
nolocīšana
● Vajadzības gadījumā noņemiet bagāžas nodalījuma pārsegu
3 86.
● Spiediet galvas balstus lejup, nospiežot fiksatoru 3 37.
● Pārvietojiet priekšējā pasažiera sēdekli pozīcijā, kurā tas
nesaskaras ar nolocīto atzveltņu
galvas balstiem.

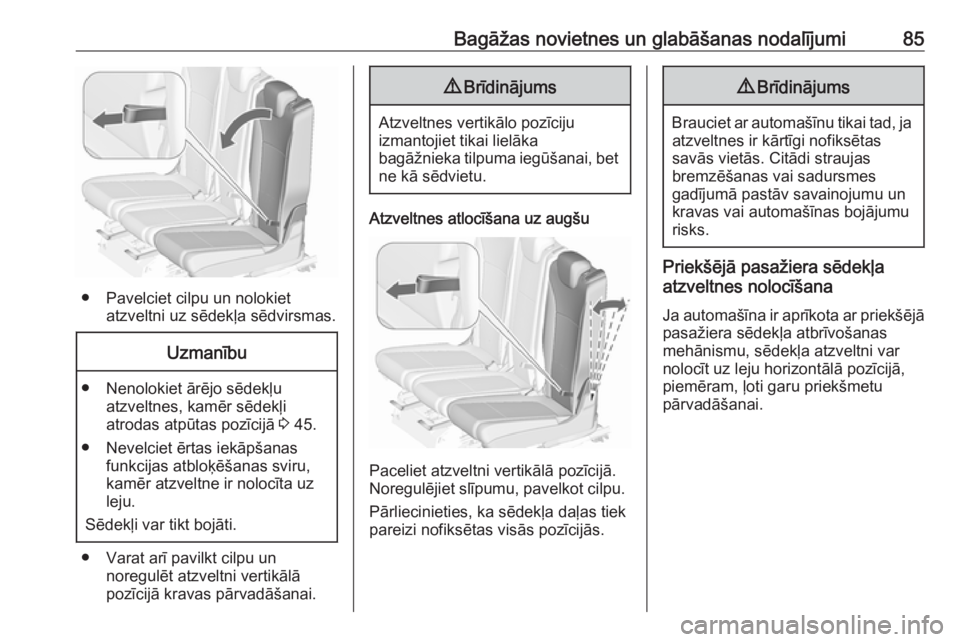

Bagāžas novietnes un glabāšanas nodalījumi85
● Pavelciet cilpu un nolokietatzveltni uz sēdekļa sēdvirsmas.
Uzmanību
● Nenolokiet ārējo sēdekļu atzveltnes, kamēr sēdekļi
atrodas atpūtas pozīcijā 3 45.
● Nevelciet ērtas iekāpšanas funkcijas atbloķēšanas sviru,
kamēr atzveltne ir nolocīta uz
leju.
Sēdekļi var tikt bojāti.
● Varat arī pavilkt cilpu un noregulēt atzveltni vertikālā
pozīcijā kravas pārvadāšanai.
9 Brīdinājums
Atzveltnes vertikālo pozīciju
izmantojiet tikai lielāka
bagāžnieka tilpuma iegūšanai, bet ne kā sēdvietu.
Atzveltnes atlocīšana uz augšu
Paceliet atzveltni vertikālā pozīcijā.
Noregulējiet slīpumu, pavelkot cilpu.
Pārliecinieties, ka sēdekļa daļas tiek
pareizi nofiksētas visās pozīcijās.
9 Brīdinājums
Brauciet ar automašīnu tikai tad, ja
atzveltnes ir kārtīgi nofiksētas
savās vietās. Citādi straujas
bremzēšanas vai sadursmes
gadījumā pastāv savainojumu un
kravas vai automašīnas bojājumu
risks.
Priekšējā pasažiera sēdekļa
atzveltnes nolocīšana
Ja automašīna ir aprīkota ar priekšējā
pasažiera sēdekļa atbrīvošanas
mehānismu, sēdekļa atzveltni var
nolocīt uz leju horizontālā pozīcijā,
piemēram, ļoti garu priekšmetu
pārvadāšanai.

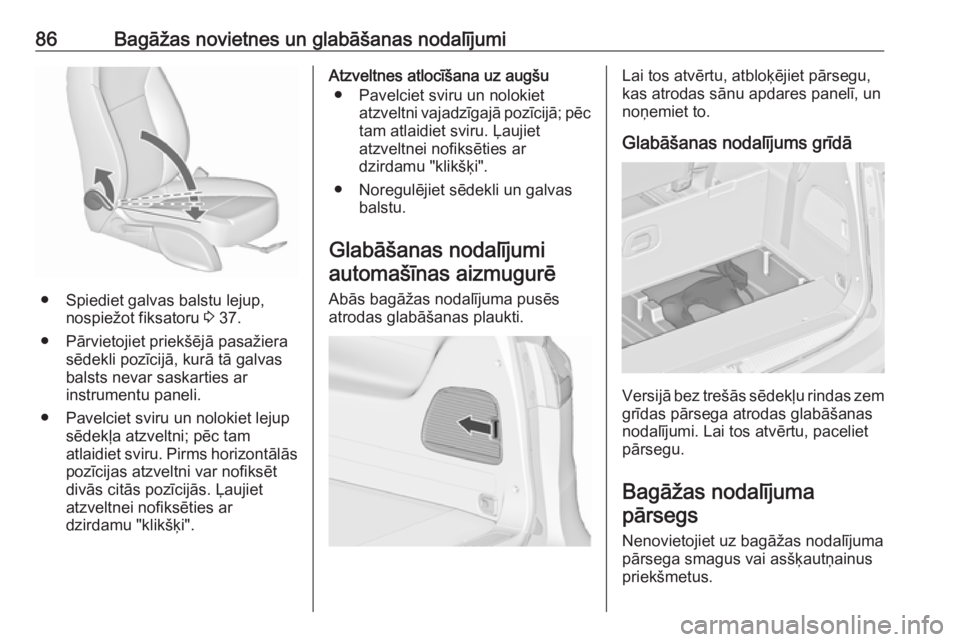

86Bagāžas novietnes un glabāšanas nodalījumi
● Spiediet galvas balstu lejup,nospiežot fiksatoru 3 37.
● Pārvietojiet priekšējā pasažiera sēdekli pozīcijā, kurā tā galvas
balsts nevar saskarties ar
instrumentu paneli.
● Pavelciet sviru un nolokiet lejup sēdekļa atzveltni; pēc tam
atlaidiet sviru. Pirms horizontālās
pozīcijas atzveltni var nofiksēt
divās citās pozīcijās. Ļaujiet
atzveltnei nofiksēties ar
dzirdamu "klikšķi".
Atzveltnes atlocīšana uz augšu
● Pavelciet sviru un nolokiet atzveltni vajadzīgajā pozīcijā; pēctam atlaidiet sviru. Ļaujiet
atzveltnei nofiksēties ar
dzirdamu "klikšķi".
● Noregulējiet sēdekli un galvas balstu.
Glabāšanas nodalījumi automašīnas aizmugurē
Abās bagāžas nodalījuma pusēs
atrodas glabāšanas plaukti.Lai tos atvērtu, atbloķējiet pārsegu,
kas atrodas sānu apdares panelī, un
noņemiet to.
Glabāšanas nodalījums grīdā
Versijā bez trešās sēdekļu rindas zem grīdas pārsega atrodas glabāšanas
nodalījumi. Lai tos atvērtu, paceliet
pārsegu.
Bagāžas nodalījumapārsegs
Nenovietojiet uz bagāžas nodalījuma
pārsega smagus vai asšķautņainus
priekšmetus.

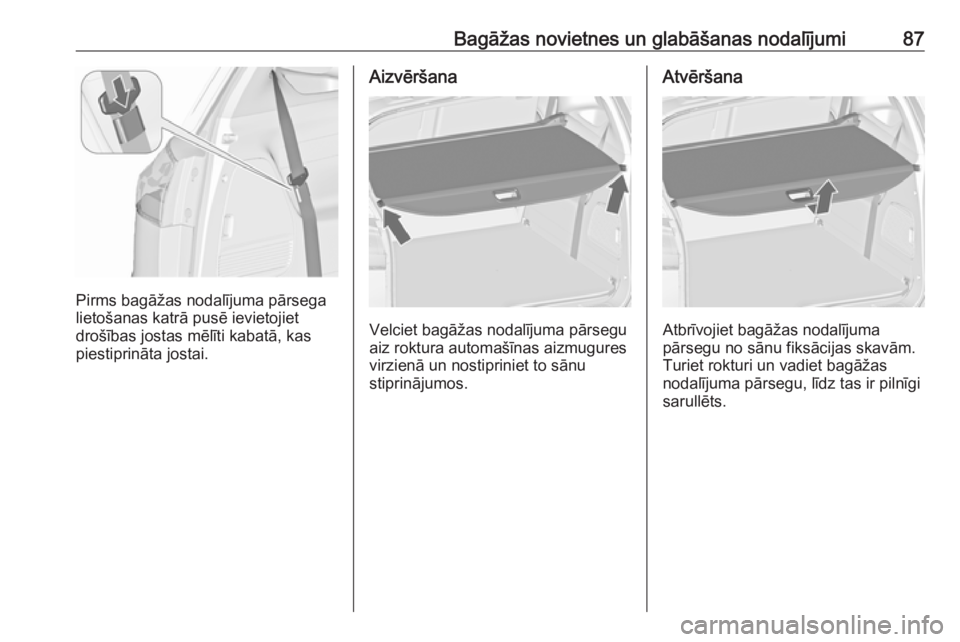

Bagāžas novietnes un glabāšanas nodalījumi87
Pirms bagāžas nodalījuma pārsega
lietošanas katrā pusē ievietojiet
drošības jostas mēlīti kabatā, kas
piestiprināta jostai.
Aizvēršana
Velciet bagāžas nodalījuma pārsegu
aiz roktura automašīnas aizmugures
virzienā un nostipriniet to sānu
stiprinājumos.
Atvēršana
Atbrīvojiet bagāžas nodalījuma
pārsegu no sānu fiksācijas skavām.
Turiet rokturi un vadiet bagāžas
nodalījuma pārsegu, līdz tas ir pilnīgi
sarullēts.

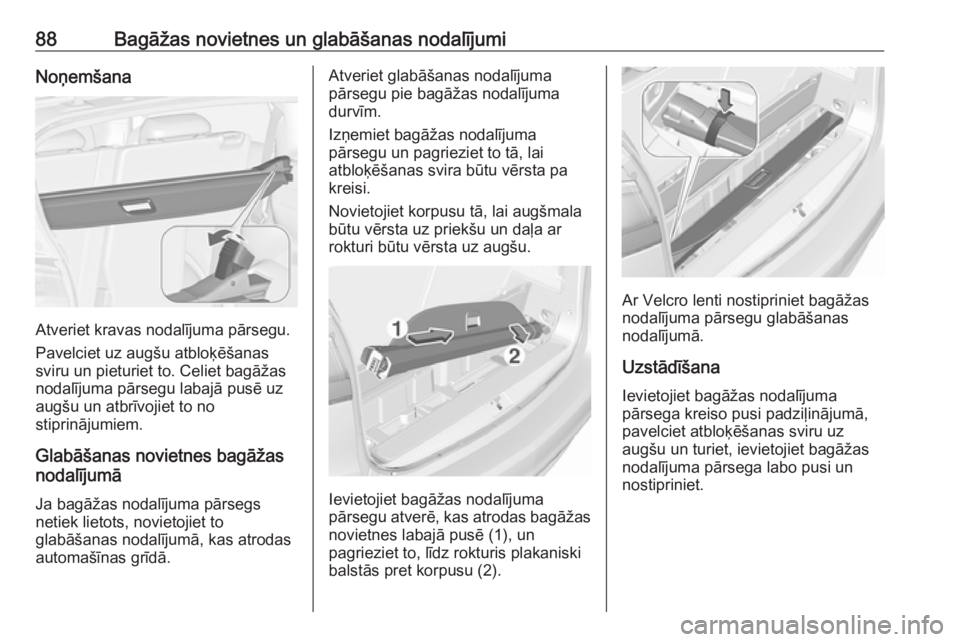

88Bagāžas novietnes un glabāšanas nodalījumiNoņemšana
Atveriet kravas nodalījuma pārsegu.
Pavelciet uz augšu atbloķēšanas
sviru un pieturiet to. Celiet bagāžas
nodalījuma pārsegu labajā pusē uz
augšu un atbrīvojiet to no
stiprinājumiem.
Glabāšanas novietnes bagāžas
nodalījumā
Ja bagāžas nodalījuma pārsegs
netiek lietots, novietojiet to
glabāšanas nodalījumā, kas atrodas
automašīnas grīdā.
Atveriet glabāšanas nodalījuma
pārsegu pie bagāžas nodalījuma
durvīm.
Izņemiet bagāžas nodalījuma
pārsegu un pagrieziet to tā, lai
atbloķēšanas svira būtu vērsta pa
kreisi.
Novietojiet korpusu tā, lai augšmala
būtu vērsta uz priekšu un daļa ar
rokturi būtu vērsta uz augšu.
Ievietojiet bagāžas nodalījuma
pārsegu atverē, kas atrodas bagāžas novietnes labajā pusē (1), un
pagrieziet to, līdz rokturis plakaniski
balstās pret korpusu (2).
Ar Velcro lenti nostipriniet bagāžas
nodalījuma pārsegu glabāšanas
nodalījumā.
Uzstādīšana Ievietojiet bagāžas nodalījuma
pārsega kreiso pusi padziļinājumā,
pavelciet atbloķēšanas sviru uz
augšu un turiet, ievietojiet bagāžas
nodalījuma pārsega labo pusi un
nostipriniet.
