Page 13 of 301
Kort og viktig111Elektriske vinduer .................. 30
2 Sidespeil ............................... 28
3 Automatisk hastighets‐
kontroll ............................... 176
Hastighetsbegrenser ...........177
Adaptiv hastighetskontroll ...179
Varsling om kollisjonsfare
foran .................................... 185
4 Side- ventilasjonsdyser .......154
5 Blinklys, lyshorn, nærlys
og fjernlys, fjernlyshjelp .....143
Utstigningslys .....................146
Parkeringslys ...................... 144
Knapper for førerinforma‐
sjonssenteret ....................... 115
6 Instrumenter ....................... 103
7 Betjeningselementer på
rattet ..................................... 96
8 Førerinformasjonssenter .....115
9 Frontrutevisker,
frontrutespyler,
lyktespyler, bakrutevisker,
bakrutespyler ........................ 9710Sentrallås .............................. 21
Nødblinklys ........................ 143
Sport-modus ...................... 174
Tour-modus ........................ 174
Drivstoffknapp .....................104
Kontrollampe for
deaktivering av
kollisjonspute .....................110
Kontrollampe for
forsetepassasjerenssikker
hetsbelte ............................. 109
11 Info-Display (informa‐
sjonsdisplay) ...................... 119
12 Midtre ventilasjonsdyser ....154
13 Tyverialarmstatus lysdiode ..26
14 Hanskerom ........................... 66
15 Klimakontrollsystem ............148
16 AUX-inngang, USB-
inngang, SD-kortspor ............10
Strømuttak .......................... 101
17 Girspak, manuelt gir ...........170
Automatgir .......................... 16718 Antispinn ............................ 173
Elektronisk stabilitets‐
program .............................. 174
Filskiftvarsling ....................204
19 Elektrisk håndbrems ...........171
20 Parkeringsradarsystemer ....191
Eco-knapp for stopp/start- system ................................. 159
21 Tenningslås med rattlås .....158
22 Horn ..................................... 97
Kollisjonspute for fører .........56
23 Panserutløser ..................... 221
24 Sikringsboks ....................... 238
Oppbevaringsrom .................67
25 Rattjustering ......................... 96
26 Lysbryter ............................ 136
Lyshøydejustering ..............139
Tåkelys foran .....................143
Tåkebaklys ......................... 144
Instrumentbelysning ...........145

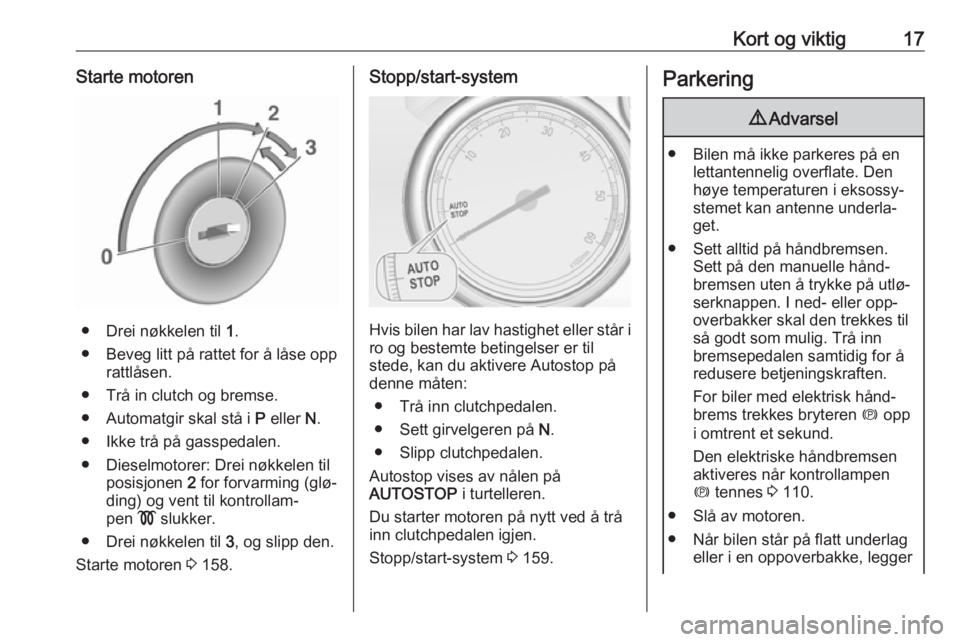

Page 19 of 301
Kort og viktig17Starte motoren
● Drei nøkkelen til 1.
● Beveg litt på rattet for å låse opp rattlåsen.
● Trå in clutch og bremse.
● Automatgir skal stå i P eller N.
● Ikke trå på gasspedalen.
● Dieselmotorer: Drei nøkkelen til posisjonen 2 for forvarming (glø‐
ding) og vent til kontrollam‐
pen ! slukker.
● Drei nøkkelen til 3, og slipp den.
Starte motoren 3 158.
Stopp/start-system
Hvis bilen har lav hastighet eller står i
ro og bestemte betingelser er til
stede, kan du aktivere Autostop på
denne måten:
● Trå inn clutchpedalen.
● Sett girvelgeren på N.
● Slipp clutchpedalen.
Autostop vises av nålen på
AUTOSTOP i turtelleren.
Du starter motoren på nytt ved å trå inn clutchpedalen igjen.
Stopp/start-system 3 159.
Parkering9 Advarsel
● Bilen må ikke parkeres på en
lettantennelig overflate. Den
høye temperaturen i eksossy‐
stemet kan antenne underla‐
get.
● Sett alltid på håndbremsen. Sett på den manuelle hånd‐
bremsen uten å trykke på utlø‐ serknappen. I ned- eller opp‐
overbakker skal den trekkes til
så godt som mulig. Trå inn
bremsepedalen samtidig for å
redusere betjeningskraften.
For biler med elektrisk hånd‐
brems trekkes bryteren m opp
i omtrent et sekund.
Den elektriske håndbremsen
aktiveres når kontrollampen
m tennes 3 110.
● Slå av motoren.
● Når bilen står på flatt underlag eller i en oppoverbakke, legger
Page 45 of 301
Seter og sikkerhetsutstyr43Stopp/start-system 3 159.Bakseter
Seter i andre rad9 Advarsel
Når seter eller ryggstøtte i andre
og tredje seterad justeres eller fel‐ les ned, må hender og føtter hol‐
des unna det bevegelige området.
Ikke oppbevar gjenstander under
setene.
Ikke juster setene under kjøring.
Da kan de bevege seg ukontrol‐
lert.
Seter og ryggstøtter må være fes‐ tet før kjøring.
Basisseter
Innstilling av setet i lengderetningen
Hvert sete i andre seterad kan flyttes
forover eller bakover separat.
Trekk i håndtaket, skyv på setet, slipp
håndtaket og la setet festes.
Setene kan aktiveres i midterste po‐
sisjon.
Seterygger
Hellingen av hver seterygg kan juste‐ res individuelt til tre posisjoner.

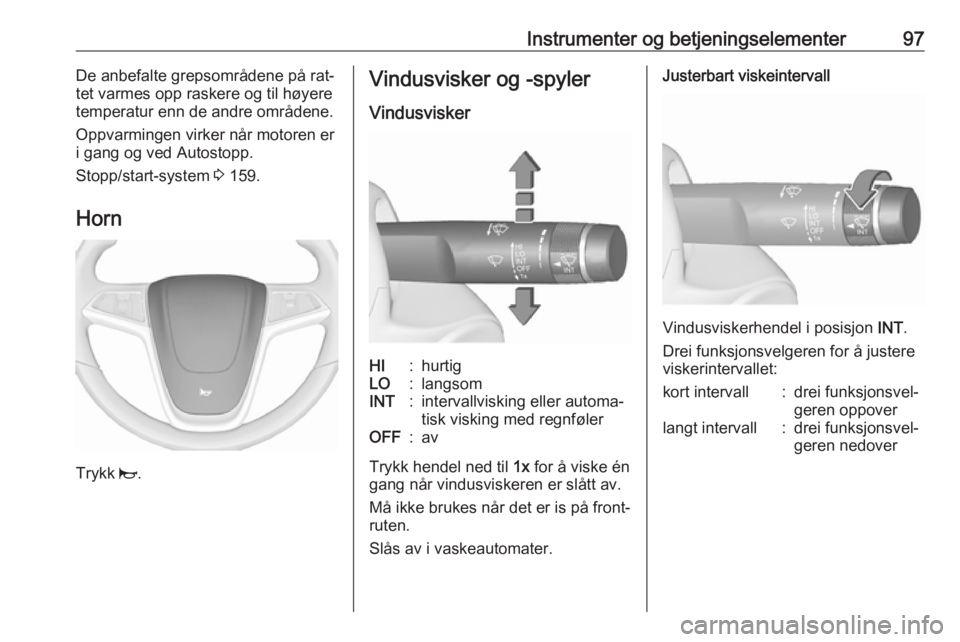

Page 99 of 301
Instrumenter og betjeningselementer97De anbefalte grepsområdene på rat‐
tet varmes opp raskere og til høyere
temperatur enn de andre områdene.
Oppvarmingen virker når motoren er i gang og ved Autostopp.
Stopp/start-system 3 159.
Horn
Trykk j.
Vindusvisker og -spyler
VindusviskerHI:hurtigLO:langsomINT:intervallvisking eller automa‐
tisk visking med regnfølerOFF:av
Trykk hendel ned til 1x for å viske én
gang når vindusviskeren er slått av.
Må ikke brukes når det er is på front‐
ruten.
Slås av i vaskeautomater.
Justerbart viskeintervall
Vindusviskerhendel i posisjon INT.
Drei funksjonsvelgeren for å justere
viskerintervallet:
kort intervall:drei funksjonsvel‐
geren oppoverlangt intervall:drei funksjonsvel‐
geren nedover

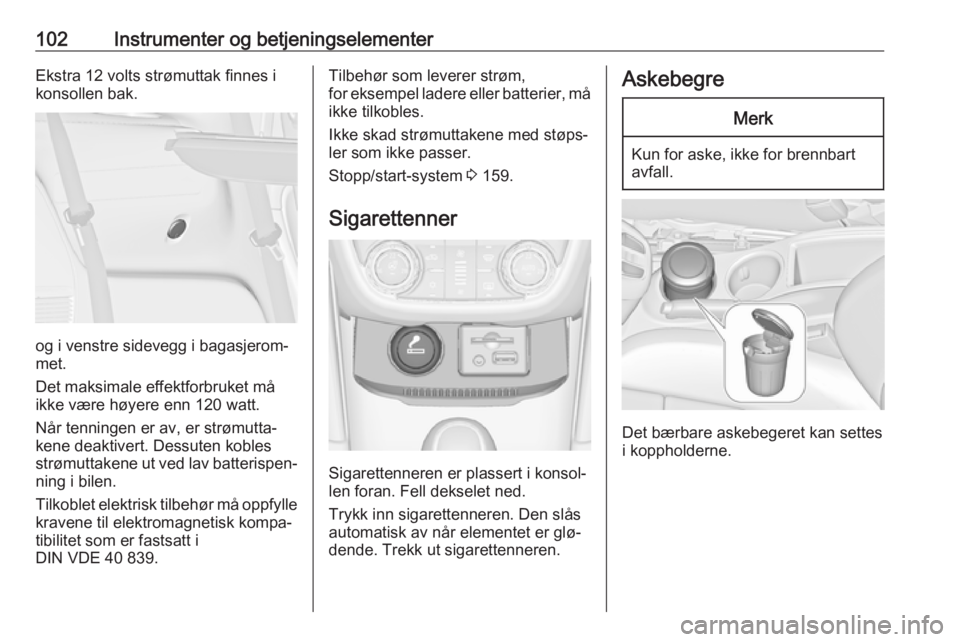

Page 104 of 301
102Instrumenter og betjeningselementerEkstra 12 volts strømuttak finnes i
konsollen bak.
og i venstre sidevegg i bagasjerom‐
met.
Det maksimale effektforbruket må
ikke være høyere enn 120 watt.
Når tenningen er av, er strømutta‐
kene deaktivert. Dessuten kobles
strømuttakene ut ved lav batterispen‐ ning i bilen.
Tilkoblet elektrisk tilbehør må oppfylle kravene til elektromagnetisk kompa‐
tibilitet som er fastsatt i
DIN VDE 40 839.
Tilbehør som leverer strøm,
for eksempel ladere eller batterier, må ikke tilkobles.
Ikke skad strømuttakene med støps‐
ler som ikke passer.
Stopp/start-system 3 159.
Sigarettenner
Sigarettenneren er plassert i konsol‐
len foran. Fell dekselet ned.
Trykk inn sigarettenneren. Den slås
automatisk av når elementet er glø‐
dende. Trekk ut sigarettenneren.
AskebegreMerk
Kun for aske, ikke for brennbart
avfall.
Det bærbare askebegeret kan settes
i koppholderne.

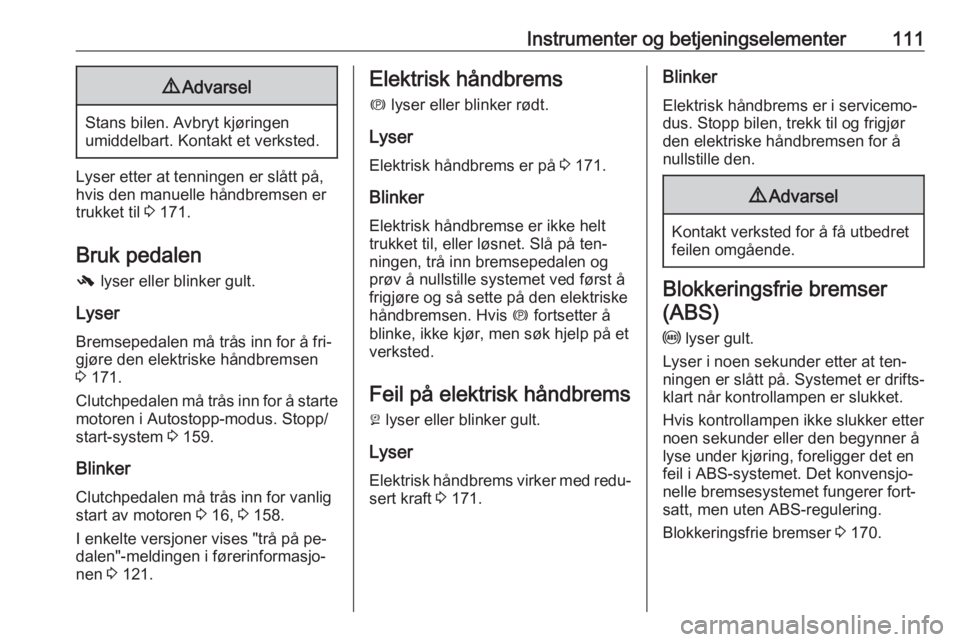

Page 113 of 301
Instrumenter og betjeningselementer1119Advarsel
Stans bilen. Avbryt kjøringen
umiddelbart. Kontakt et verksted.
Lyser etter at tenningen er slått på,
hvis den manuelle håndbremsen er
trukket til 3 171.
Bruk pedalen
- lyser eller blinker gult.
Lyser
Bremsepedalen må trås inn for å fri‐
gjøre den elektriske håndbremsen
3 171.
Clutchpedalen må trås inn for å starte motoren i Autostopp-modus. Stopp/start-system 3 159.
Blinker Clutchpedalen må trås inn for vanligstart av motoren 3 16, 3 158.
I enkelte versjoner vises "trå på pe‐
dalen"-meldingen i førerinformasjo‐ nen 3 121.
Elektrisk håndbrems
m lyser eller blinker rødt.
Lyser
Elektrisk håndbrems er på 3 171.
Blinker
Elektrisk håndbremse er ikke helt trukket til, eller løsnet. Slå på ten‐
ningen, trå inn bremsepedalen og
prøv å nullstille systemet ved først å
frigjøre og så sette på den elektriske
håndbremsen. Hvis m fortsetter å
blinke, ikke kjør, men søk hjelp på et
verksted.
Feil på elektrisk håndbrems
j lyser eller blinker gult.
Lyser Elektrisk håndbrems virker med redu‐sert kraft 3 171.Blinker
Elektrisk håndbrems er i servicemo‐
dus. Stopp bilen, trekk til og frigjør
den elektriske håndbremsen for å
nullstille den.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Blokkeringsfrie bremser
(ABS)
u lyser gult.
Lyser i noen sekunder etter at ten‐
ningen er slått på. Systemet er drifts‐
klart når kontrollampen er slukket.
Hvis kontrollampen ikke slukker etter
noen sekunder eller den begynner å
lyse under kjøring, foreligger det en feil i ABS-systemet. Det konvensjo‐
nelle bremsesystemet fungerer fort‐
satt, men uten ABS-regulering.
Blokkeringsfrie bremser 3 170.
Page 114 of 301
112Instrumenter og betjeningselementerOppgiring
[ lyser grønt som kontrollampe eller
vises som et symbol i førerinforma‐
sjonen med Uplevel-Combi-display
når oppgiring anbefales for å spare
drivstoff.
I noen versjoner vises girskiftmeldin‐
gen som en full side i førerinforma‐
sjonen.
EcoFlex kjøreassistent 3 125.
Servostyring
c lyser gult.
Lyser med servostyringen
redusert
Servostyringen reduseres når sys‐temet overopphetes. Kontrollampen
slukker når systemet har kjølt seg
ned.
Stopp/start-system 3 159.
Lyser med servostyringen
utkoblet
Feil i servostyringen. Kontakt et verk‐ sted.Filskiftvarsling
) lyser grønt eller blinker gult.
Lyser grønt
Systemet er slått på og klart til bruk.
Blinker gult Systemet registrerer et uønsket fil‐
skift.
Parkeringsradar med ultralyd
r lyser gult.
Feil i systemet
Eller
Feil på grunn av tilsmussede eller is-
eller snødekte følere
Eller
Forstyrrelser på grunn av eksterne
ultralydkilder. Systemet vil fungere
normalt når støykilden er fjernet.
Sørg for at systemfeilen utbedres ved
et verksted.
Parkeringsradar med ultralyd 3 191.Elektronisk
stabilitetsprogram av
n lyser gult.
Systemet er deaktivert.
Elektronisk
stabilitetsprogram og antispinn
b lyser eller blinker gult.
Lyser
Det er en feil i systemet. Det er mulig å kjøre videre. Kjørestabiliteten kan
imidlertid svekkes, avhengig av vei‐
forholdene.
Sørg for at feilen utbedres ved et
verksted.
Blinker Systemet er aktivt innkoblet. Motor‐
effekten kan bli redusert, og bilen kan automatisk bli bremset noe ned.
Elektronisk stabilitetsprogram 3 174,
antispinn 3 173.

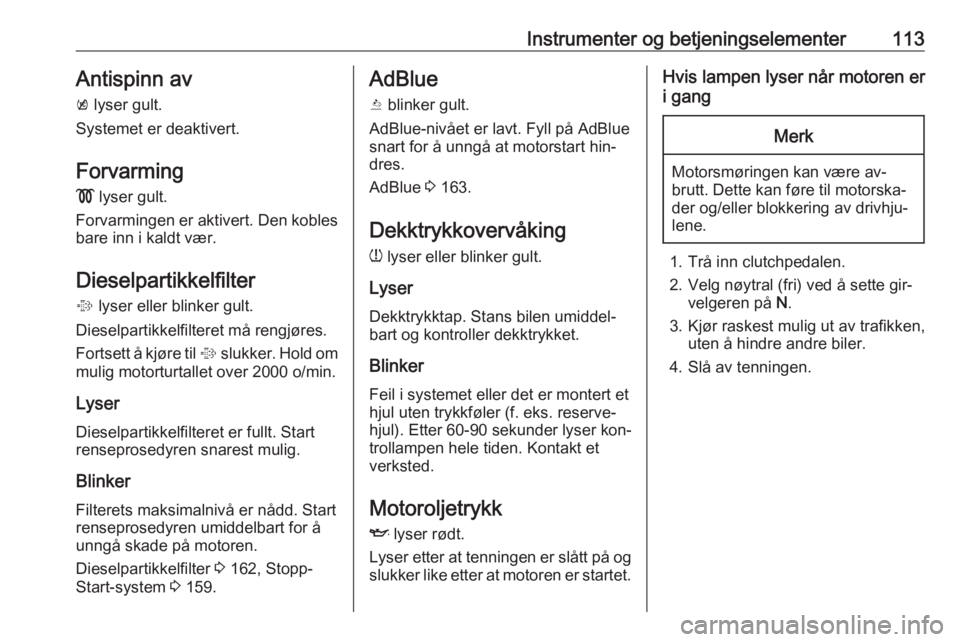

Page 115 of 301
Instrumenter og betjeningselementer113Antispinn av
k lyser gult.
Systemet er deaktivert.
Forvarming
! lyser gult.
Forvarmingen er aktivert. Den kobles bare inn i kaldt vær.
Dieselpartikkelfilter
% lyser eller blinker gult.
Dieselpartikkelfilteret må rengjøres.
Fortsett å kjøre til % slukker. Hold om
mulig motorturtallet over 2000 o/min.
Lyser Dieselpartikkelfilteret er fullt. Startrenseprosedyren snarest mulig.
Blinker Filterets maksimalnivå er nådd. Start
renseprosedyren umiddelbart for å
unngå skade på motoren.
Dieselpartikkelfilter 3 162, Stopp-
Start-system 3 159.AdBlue
Y blinker gult.
AdBlue-nivået er lavt. Fyll på AdBlue
snart for å unngå at motorstart hin‐
dres.
AdBlue 3 163.
Dekktrykkovervåking
w lyser eller blinker gult.
Lyser Dekktrykktap. Stans bilen umiddel‐
bart og kontroller dekktrykket.
Blinker Feil i systemet eller det er montert et
hjul uten trykkføler (f. eks. reserve‐
hjul). Etter 60-90 sekunder lyser kon‐
trollampen hele tiden. Kontakt et
verksted.
Motoroljetrykk I lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.Hvis lampen lyser når motoren er
i gangMerk
Motorsmøringen kan være av‐
brutt. Dette kan føre til motorska‐ der og/eller blokkering av drivhju‐
lene.
1. Trå inn clutchpedalen.
2. Velg nøytral (fri) ved å sette gir‐ velgeren på N.
3. Kjør raskest mulig ut av trafikken, uten å hindre andre biler.
4. Slå av tenningen.
Page 116 of 301

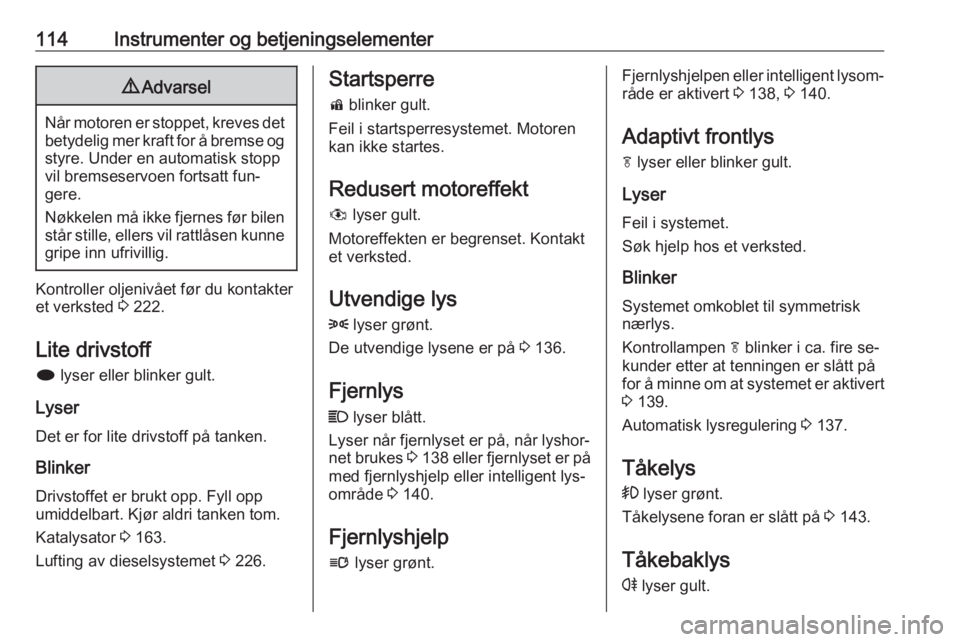

114Instrumenter og betjeningselementer9Advarsel
Når motoren er stoppet, kreves det
betydelig mer kraft for å bremse ogstyre. Under en automatisk stoppvil bremseservoen fortsatt fun‐
gere.
Nøkkelen må ikke fjernes før bilen
står stille, ellers vil rattlåsen kunne
gripe inn ufrivillig.
Kontroller oljenivået før du kontakter
et verksted 3 222.
Lite drivstoff
i lyser eller blinker gult.
Lyser Det er for lite drivstoff på tanken.
Blinker
Drivstoffet er brukt opp. Fyll opp
umiddelbart. Kjør aldri tanken tom.
Katalysator 3 163.
Lufting av dieselsystemet 3 226.
Startsperre
d blinker gult.
Feil i startsperresystemet. Motoren
kan ikke startes.
Redusert motoreffekt # lyser gult.
Motoreffekten er begrenset. Kontakt
et verksted.
Utvendige lys 8 lyser grønt.
De utvendige lysene er på 3 136.
Fjernlys C lyser blått.
Lyser når fjernlyset er på, når lyshor‐
net brukes 3 138 eller fjernlyset er på
med fjernlyshjelp eller intelligent lys‐
område 3 140.
Fjernlyshjelp
l lyser grønt.Fjernlyshjelpen eller intelligent lysom‐
råde er aktivert 3 138, 3 140.
Adaptivt frontlys f lyser eller blinker gult.
Lyser Feil i systemet.
Søk hjelp hos et verksted.
Blinker Systemet omkoblet til symmetrisk
nærlys.
Kontrollampen f blinker i ca. fire se‐
kunder etter at tenningen er slått på
for å minne om at systemet er aktivert
3 139.
Automatisk lysregulering 3 137.
Tåkelys > lyser grønt.
Tåkelysene foran er slått på 3 143.
Tåkebaklys
r lyser gult.
Page 151 of 301

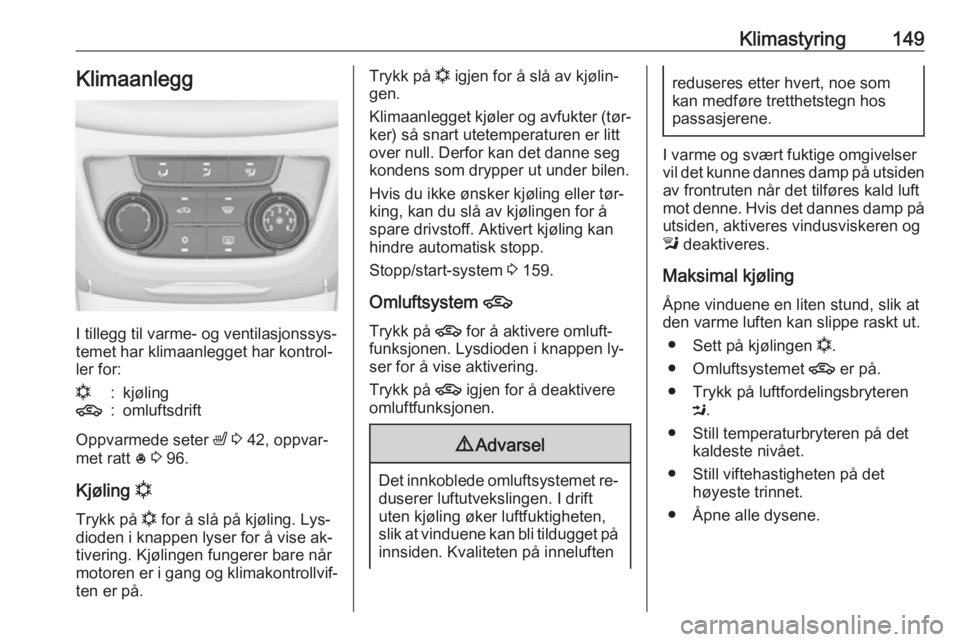

Klimastyring149Klimaanlegg
I tillegg til varme- og ventilasjonssys‐
temet har klimaanlegget har kontrol‐
ler for:
n:kjøling4:omluftsdrift
Oppvarmede seter ß 3 42, oppvar‐
met ratt * 3 96.
Kjøling n
Trykk på n for å slå på kjøling. Lys‐
dioden i knappen lyser for å vise ak‐
tivering. Kjølingen fungerer bare når
motoren er i gang og klimakontrollvif‐
ten er på.
Trykk på n igjen for å slå av kjølin‐
gen.
Klimaanlegget kjøler og avfukter (tør‐ ker) så snart utetemperaturen er litt
over null. Derfor kan det danne seg
kondens som drypper ut under bilen.
Hvis du ikke ønsker kjøling eller tør‐
king, kan du slå av kjølingen for å
spare drivstoff. Aktivert kjøling kan
hindre automatisk stopp.
Stopp/start-system 3 159.
Omluftsystem 4
Trykk på 4 for å aktivere omluft‐
funksjonen. Lysdioden i knappen ly‐
ser for å vise aktivering.
Trykk på 4 igjen for å deaktivere
omluftfunksjonen.9 Advarsel
Det innkoblede omluftsystemet re‐
duserer luftutvekslingen. I drift
uten kjøling øker luftfuktigheten, slik at vinduene kan bli tildugget på
innsiden. Kvaliteten på inneluften
reduseres etter hvert, noe som
kan medføre tretthetstegn hos
passasjerene.
I varme og svært fuktige omgivelser vil det kunne dannes damp på utsiden
av frontruten når det tilføres kald luft
mot denne. Hvis det dannes damp på
utsiden, aktiveres vindusviskeren og
l deaktiveres.
Maksimal kjøling
Åpne vinduene en liten stund, slik at
den varme luften kan slippe raskt ut.
● Sett på kjølingen n.
● Omluftsystemet 4 er på.
● Trykk på luftfordelingsbryteren M.
● Still temperaturbryteren på det kaldeste nivået.
● Still viftehastigheten på det høyeste trinnet.
● Åpne alle dysene.
