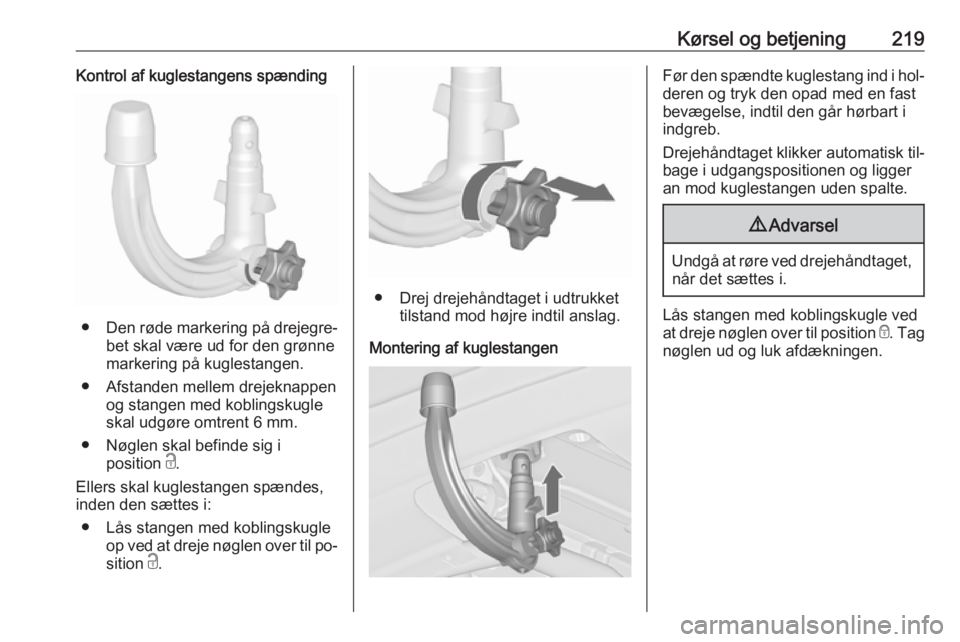

Kørsel og betjening219Kontrol af kuglestangens spænding
●Den røde markering på drejegre‐
bet skal være ud for den grønne
markering på kuglestangen.
● Afstanden mellem drejeknappen og stangen med koblingskugle
skal udgøre omtrent 6 mm.
● Nøglen skal befinde sig i position c.
Ellers skal kuglestangen spændes, inden den sættes i:
● Lås stangen med koblingskugle op ved at dreje nøglen over til po‐
sition c.
● Drej drejehåndtaget i udtrukket
tilstand mod højre indtil anslag.
Montering af kuglestangen
Før den spændte kuglestang ind i hol‐ deren og tryk den opad med en fast
bevægelse, indtil den går hørbart i indgreb.
Drejehåndtaget klikker automatisk til‐
bage i udgangspositionen og ligger
an mod kuglestangen uden spalte.9 Advarsel
Undgå at røre ved drejehåndtaget,
når det sættes i.
Lås stangen med koblingskugle ved
at dreje nøglen over til position e. Tag
nøglen ud og luk afdækningen.

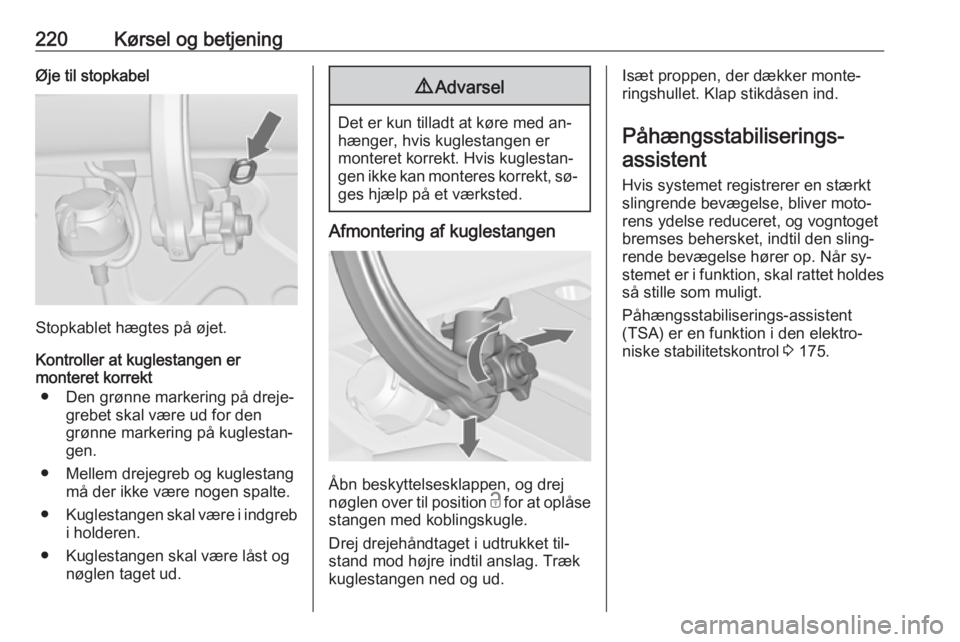

220Kørsel og betjeningØje til stopkabel
Stopkablet hægtes på øjet.
Kontroller at kuglestangen er
monteret korrekt
● Den grønne markering på dreje‐ grebet skal være ud for den
grønne markering på kuglestan‐
gen.
● Mellem drejegreb og kuglestang må der ikke være nogen spalte.
● Kuglestangen skal være i indgreb
i holderen.
● Kuglestangen skal være låst og nøglen taget ud.
9Advarsel
Det er kun tilladt at køre med an‐
hænger, hvis kuglestangen er
monteret korrekt. Hvis kuglestan‐
gen ikke kan monteres korrekt, sø‐ ges hjælp på et værksted.
Afmontering af kuglestangen
Åbn beskyttelsesklappen, og drej
nøglen over til position c for at oplåse
stangen med koblingskugle.
Drej drejehåndtaget i udtrukket til‐
stand mod højre indtil anslag. Træk
kuglestangen ned og ud.
Isæt proppen, der dækker monte‐
ringshullet. Klap stikdåsen ind.
Påhængsstabiliserings- assistent
Hvis systemet registrerer en stærkt
slingrende bevægelse, bliver moto‐
rens ydelse reduceret, og vogntoget
bremses behersket, indtil den sling‐
rende bevægelse hører op. Når sy‐
stemet er i funktion, skal rattet holdes
så stille som muligt.
Påhængsstabiliserings-assistent
(TSA) er en funktion i den elektro‐
niske stabilitetskontrol 3 175.

Pleje af bilen221Pleje af bilenGenerelt..................................... 222
Tilbehør og ændring af bilen ...222
Oplagring af bilen ....................222
Genbrug af bilen ......................222
Kontrol af bilen ........................... 223
Arbejde på bilen ......................223
Motorhjelm ............................... 223
Motorolie .................................. 224
Kølevæske .............................. 225
Servostyringsvæske ................226
Sprinklervæske ........................227
Bremser ................................... 227
Bremsevæske ......................... 227
Bilbatteri .................................. 227
Udluftning af brændstofsystem ....................229
Udskiftning af viskerblade .......229
Udskiftning af pærer ..................230
Halogenforlygter ......................230
Adaptive forlygter ....................232
Tågelygter ............................... 233
Baglygter ................................. 234
Sideblink .................................. 236
Nummerpladelys .....................237Kabinelys................................. 237
Instrumentlys ........................... 238
Elektrisk system .........................238
Sikringer .................................. 238
Sikringsboks i motorrum ..........239
Sikringsboks i instrumentpanel ......................241
Sikringsboks i lastrum .............242
Bilens værktøj ............................ 244
Værktøj .................................... 244
Hjul og dæk ................................ 245
Vinterdæk ................................ 245
Dækmærkning ......................... 245
Dæktryk ................................... 245
Dæktrykovervågning ...............247
Mønsterdybde ......................... 249
Ændring af dæk- og hjulstørrelse ............................ 250
Hjulkapsler ............................... 250
Snekæder ................................ 250
Lappesæt ................................ 251
Hjulskift .................................... 253
Reservehjul ............................. 256
Starthjælp .................................. 259
Kørsel med påhæng ..................261
Bugsering af bilen ....................261
Bugsering af en anden bil ........262Kosmetisk pleje .......................... 263
Udvendig pleje ......................... 263
Pleje af interiør ........................ 265

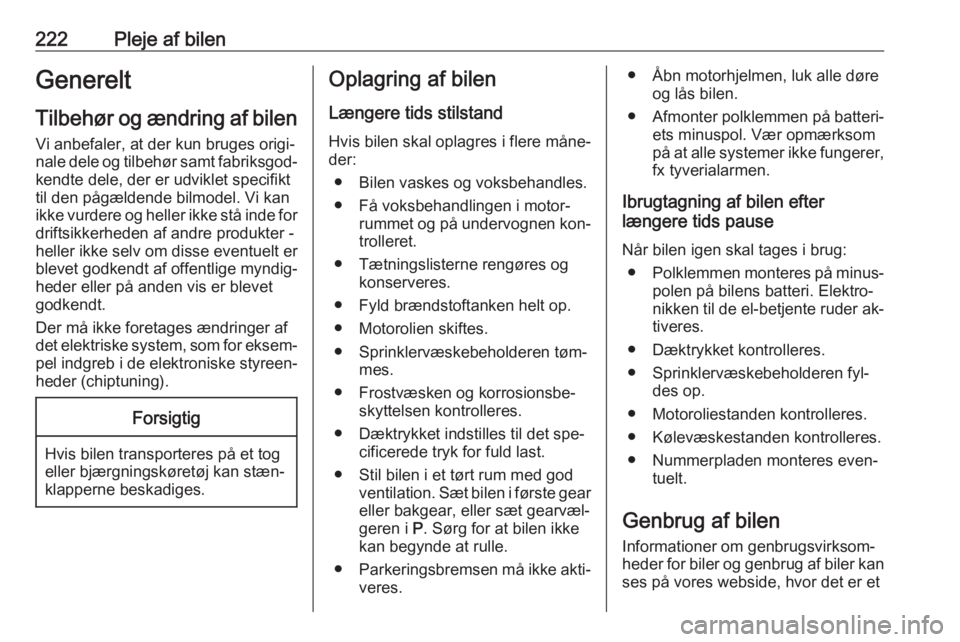

222Pleje af bilenGenereltTilbehør og ændring af bilen
Vi anbefaler, at der kun bruges origi‐
nale dele og tilbehør samt fabriksgod‐
kendte dele, der er udviklet specifikt
til den pågældende bilmodel. Vi kan
ikke vurdere og heller ikke stå inde for driftsikkerheden af andre produkter -
heller ikke selv om disse eventuelt er
blevet godkendt af offentlige myndig‐
heder eller på anden vis er blevet godkendt.
Der må ikke foretages ændringer af
det elektriske system, som for eksem‐
pel indgreb i de elektroniske styreen‐
heder (chiptuning).Forsigtig
Hvis bilen transporteres på et tog
eller bjærgningskøretøj kan stæn‐
klapperne beskadiges.
Oplagring af bilen
Længere tids stilstand
Hvis bilen skal oplagres i flere måne‐ der:
● Bilen vaskes og voksbehandles.
● Få voksbehandlingen i motor‐ rummet og på undervognen kon‐trolleret.
● Tætningslisterne rengøres og konserveres.
● Fyld brændstoftanken helt op.
● Motorolien skiftes.
● Sprinklervæskebeholderen tøm‐ mes.
● Frostvæsken og korrosionsbe‐ skyttelsen kontrolleres.
● Dæktrykket indstilles til det spe‐ cificerede tryk for fuld last.
● Stil bilen i et tørt rum med god ventilation. Sæt bilen i første geareller bakgear, eller sæt gearvæl‐
geren i P. Sørg for at bilen ikke
kan begynde at rulle.
● Parkeringsbremsen må ikke akti‐
veres.● Åbn motorhjelmen, luk alle døre og lås bilen.
● Afmonter polklemmen på batteri‐
ets minuspol. Vær opmærksom
på at alle systemer ikke fungerer, fx tyverialarmen.
Ibrugtagning af bilen efter
længere tids pause
Når bilen igen skal tages i brug: ● Polklemmen monteres på minus‐
polen på bilens batteri. Elektro‐
nikken til de el-betjente ruder ak‐ tiveres.
● Dæktrykket kontrolleres.
● Sprinklervæskebeholderen fyl‐ des op.
● Motoroliestanden kontrolleres.
● Kølevæskestanden kontrolleres.
● Nummerpladen monteres even‐ tuelt.
Genbrug af bilen
Informationer om genbrugsvirksom‐
heder for biler og genbrug af biler kan ses på vores webside, hvor det er et

Pleje af bilen223lovkrav. Dette arbejde må kun udfø‐
res af en autoriseret genbrugsvirk‐
somhed.
Gasbiler skal afleveres til genbrug
hos et servicecenter, som er autori‐
seret til gasbiler.Kontrol af bilen
Arbejde på bilen9 Advarsel
Foretag kun kontroller i motorrum‐
met, når tændingen er afbrudt.
Køleblæseren kan køre, selv om
tændingen er afbrudt.
9 Fare
Tændingsanlægget og xenon-
forlygterne arbejder med meget
høje spændinger. Undgå berø‐ ring.
Motorhjelm
Åbning
Træk i grebet og før det tilbage til ud‐ gangspositionen.

224Pleje af bilen
Flyt spærhagen sidelæns til venstre
bilside og åbn motorhjelmen.
Motorhjelmen holdes automatisk
åben af en løfter.
Hvis motorhjelmen åbnes under et
autostop, genstartes motoren auto‐
matisk af sikkerhedsmæssige årsa‐
ger.
Lukning Før motorhjelmen lukkes, skal støt‐
tepinden trykkes ind i holderen.
Sænk motorhjelmen, og lad den falde
ned i låsen fra en lav højde (20
- 25 cm). Kontroller, at den sidder fast.
Forsigtig
For at undgå buler bør motorhjel‐
men ikke trykkes ind i låsen.
Motorolie
Kontroller motoroliestanden med
jævne mellemrum manuelt for at for‐
hindre skader på motoren. Kontroller
at der anvendes den specificerede
olie. Anbefalede væsker, smøremid‐
ler og reservedele 3 268.
Det maksimale forbrug af motorolie er 0,6 liter pr. 1.000 km.
Kontrollen skal foretages med bilen
på et vandret underlag. Motoren skal
være driftsvarm og have været stand‐ set i mindst fem minutter.
Træk oliemålepinden op, tør den af,
og stik den helt ned til anslag ved
håndgrebet. Træk den op igen og af‐
læs motoroliestanden.
Stik målepinden helt ned til anslag
ved håndgrebet og drej en halv om‐
gang.
Afhængig af motoren anvendes der
forskellige oliemålepinde.
Der skal påfyldes motorolie, når olie‐
standen er faldet til MIN-mærket.

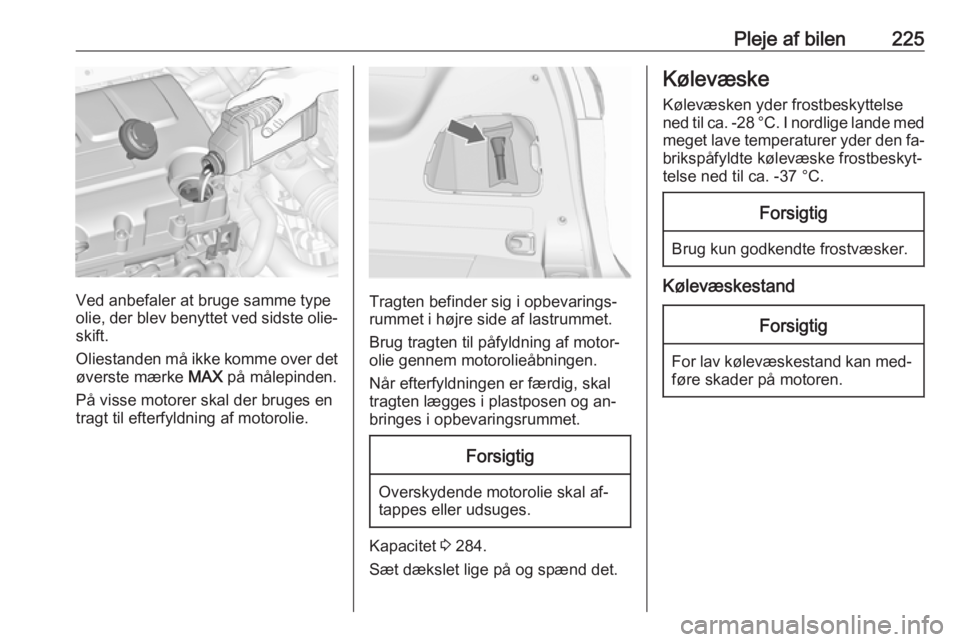

Pleje af bilen225
Ved anbefaler at bruge samme type
olie, der blev benyttet ved sidste olie‐ skift.
Oliestanden må ikke komme over det
øverste mærke MAX på målepinden.
På visse motorer skal der bruges en
tragt til efterfyldning af motorolie.Tragten befinder sig i opbevarings‐
rummet i højre side af lastrummet.
Brug tragten til påfyldning af motor‐
olie gennem motorolieåbningen.
Når efterfyldningen er færdig, skal
tragten lægges i plastposen og an‐
bringes i opbevaringsrummet.
Forsigtig
Overskydende motorolie skal af‐
tappes eller udsuges.
Kapacitet 3 284.
Sæt dækslet lige på og spænd det.
Kølevæske
Kølevæsken yder frostbeskyttelse
ned til ca. -28 °C. I nordlige lande med meget lave temperaturer yder den fa‐
brikspåfyldte kølevæske frostbeskyt‐
telse ned til ca. -37 °C.Forsigtig
Brug kun godkendte frostvæsker.
Kølevæskestand
Forsigtig
For lav kølevæskestand kan med‐
føre skader på motoren.

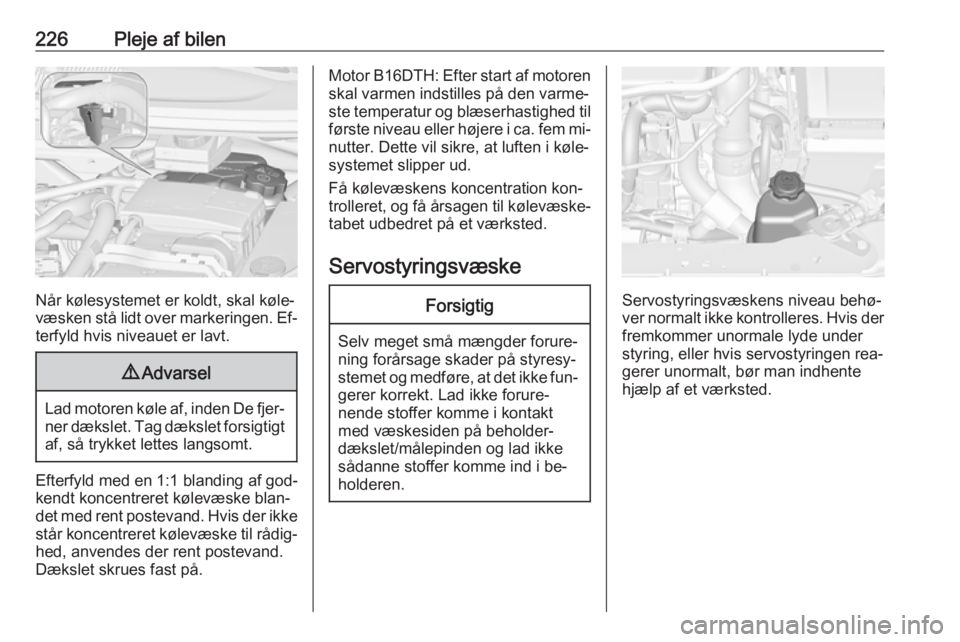

226Pleje af bilen
Når kølesystemet er koldt, skal køle‐
væsken stå lidt over markeringen. Ef‐
terfyld hvis niveauet er lavt.
9 Advarsel
Lad motoren køle af, inden De fjer‐
ner dækslet. Tag dækslet forsigtigt af, så trykket lettes langsomt.
Efterfyld med en 1:1 blanding af god‐
kendt koncentreret kølevæske blan‐
det med rent postevand. Hvis der ikke
står koncentreret kølevæske til rådig‐
hed, anvendes der rent postevand.
Dækslet skrues fast på.
Motor B16DTH : Efter start af motoren
skal varmen indstilles på den varme‐
ste temperatur og blæserhastighed til første niveau eller højere i ca. fem mi‐ nutter. Dette vil sikre, at luften i køle‐
systemet slipper ud.
Få kølevæskens koncentration kon‐
trolleret, og få årsagen til kølevæske‐
tabet udbedret på et værksted.
ServostyringsvæskeForsigtig
Selv meget små mængder forure‐
ning forårsage skader på styresy‐
stemet og medføre, at det ikke fun‐ gerer korrekt. Lad ikke forure‐
nende stoffer komme i kontakt
med væskesiden på beholder‐
dækslet/målepinden og lad ikke
sådanne stoffer komme ind i be‐
holderen.
Servostyringsvæskens niveau behø‐ ver normalt ikke kontrolleres. Hvis der
fremkommer unormale lyde under
styring, eller hvis servostyringen rea‐
gerer unormalt, bør man indhente
hjælp af et værksted.

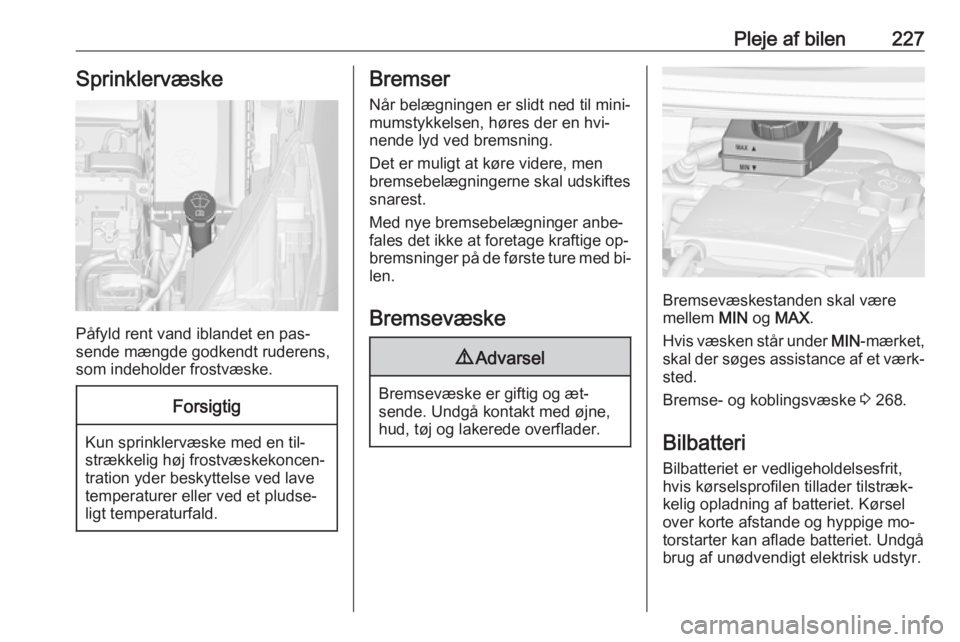

Pleje af bilen227Sprinklervæske
Påfyld rent vand iblandet en pas‐
sende mængde godkendt ruderens,
som indeholder frostvæske.
Forsigtig
Kun sprinklervæske med en til‐
strækkelig høj frostvæskekoncen‐
tration yder beskyttelse ved lave
temperaturer eller ved et pludse‐
ligt temperaturfald.
Bremser
Når belægningen er slidt ned til mini‐
mumstykkelsen, høres der en hvi‐
nende lyd ved bremsning.
Det er muligt at køre videre, men
bremsebelægningerne skal udskiftes
snarest.
Med nye bremsebelægninger anbe‐
fales det ikke at foretage kraftige op‐
bremsninger på de første ture med bi‐
len.
Bremsevæske9 Advarsel
Bremsevæske er giftig og æt‐
sende. Undgå kontakt med øjne,
hud, tøj og lakerede overflader.
Bremsevæskestanden skal være
mellem MIN og MAX .
Hvis væsken står under MIN-mærket,
skal der søges assistance af et værk‐
sted.
Bremse- og koblingsvæske 3 268.
Bilbatteri Bilbatteriet er vedligeholdelsesfrit,
hvis kørselsprofilen tillader tilstræk‐
kelig opladning af batteriet. Kørsel
over korte afstande og hyppige mo‐
torstarter kan aflade batteriet. Undgå
brug af unødvendigt elektrisk udstyr.

228Pleje af bilen
Batterier hører ikke hjemme i hus‐
holdningsaffaldet. De skal afleveres i hertil indrettede indsamlingskassereller på genbrugsstationer.
Hvis bilen ikke bliver brugt i mere end
fire uger, kan batteriet blive afladet.
Afmonter polklemmen på batteriets
minuspol.
Tilslutning og afbrydelse af batteriet
må kun ske med afbrudt tænding.
Beskyttelse mod afladning af bilbat‐
teriet 3 148.
Udskiftning af bilbatteriet Bemærkninger
Enhver afvigelse fra anvisningerne i
dette afsnit kan føre til en midlertidig
deaktivering af stop/start-systemet.
Når bilbatteriet udskiftes, skal det sik‐
res, at der ikke er åbne ventilations‐
huller i nærheden af pluspolen. Hvis
der er et åbent ventilationshul, skal
det lukkes med en prop, og venti‐
lationen ved den negative pol skal åb‐ nes.
Der må kun bruges bilbatterier, som tillader, at sikringsboksen monteres
over bilbatteriet.
I biler med et AGM (absorberende
glasmåtte) -batteri skal batteriet ud‐
skiftes med et andet AGM-batteri.
Et batteri af typen AGM kan genken‐
des på etiketten på batteriet. Vi anbe‐
faler at bruge et originalt Opel-bilbat‐
teri.
Bemærkninger
Hvis der bruges et andet AGM-bil‐
batteri end det originale Opel-bilbat‐ teri, kan det forringe stop/start-sy‐stemets ydelse.
Vi anbefaler, at bilbatteriet udskiftes
på et værksted.
Stop-start-system 3 160.
Opladning af bilbatteriet9 Advarsel
På biler med stop-start-system
skal du sikre, at opladningsspæn‐
dingen ikke overstiger 14,6 volt, når du bruger en batterioplader.
Ellers kan bilbatteriet tage skade.
Starthjælp 3 259.
