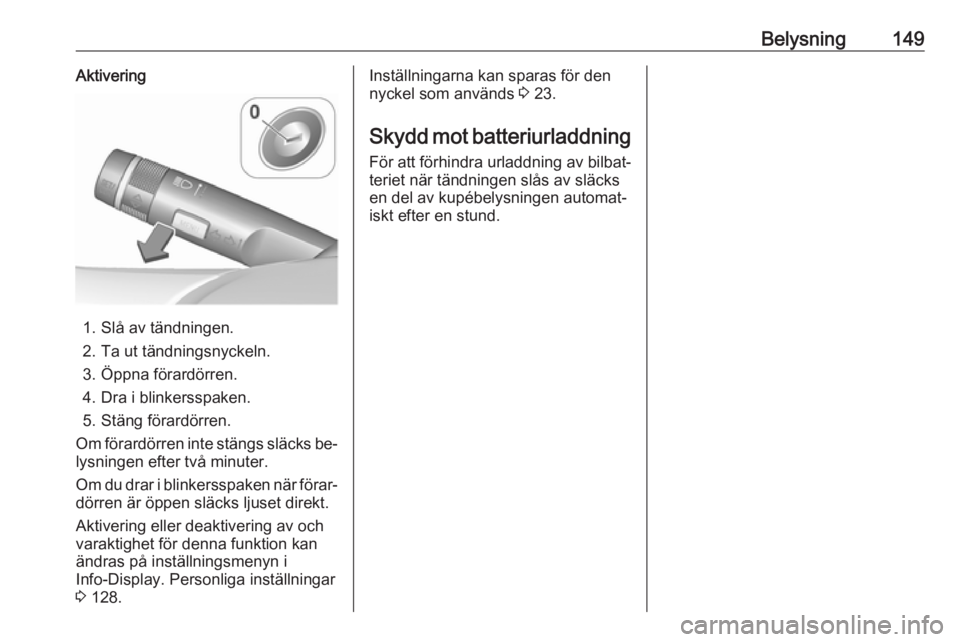

Belysning149Aktivering
1. Slå av tändningen.
2. Ta ut tändningsnyckeln.
3. Öppna förardörren.
4. Dra i blinkersspaken.
5. Stäng förardörren.
Om förardörren inte stängs släcks be‐
lysningen efter två minuter.
Om du drar i blinkersspaken när förar‐ dörren är öppen släcks ljuset direkt.
Aktivering eller deaktivering av och
varaktighet för denna funktion kan
ändras på inställningsmenyn i
Info-Display. Personliga inställningar
3 128.
Inställningarna kan sparas för den
nyckel som används 3 23.
Skydd mot batteriurladdning
För att förhindra urladdning av bilbat‐
teriet när tändningen slås av släcks
en del av kupébelysningen automat‐
iskt efter en stund.

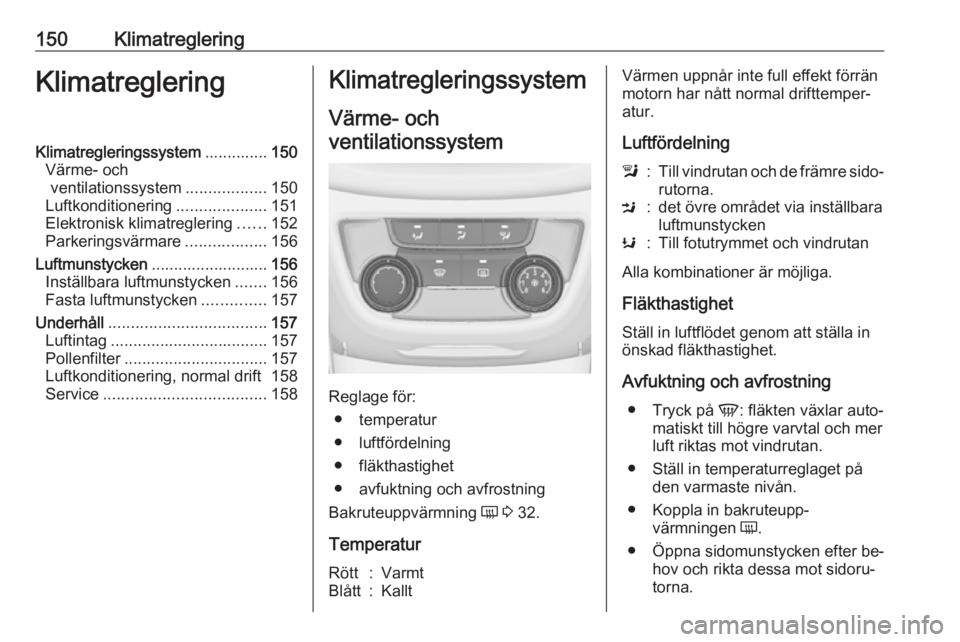

150KlimatregleringKlimatregleringKlimatregleringssystem..............150
Värme- och ventilationssystem ..................150
Luftkonditionering ....................151
Elektronisk klimatreglering ......152
Parkeringsvärmare ..................156
Luftmunstycken .......................... 156
Inställbara luftmunstycken .......156
Fasta luftmunstycken ..............157
Underhåll ................................... 157
Luftintag ................................... 157
Pollenfilter ................................ 157
Luftkonditionering, normal drift 158
Service .................................... 158Klimatregleringssystem
Värme- och
ventilationssystem
Reglage för: ● temperatur
● luftfördelning
● fläkthastighet
● avfuktning och avfrostning
Bakruteuppvärmning Ü 3 32.
Temperatur
Rött:VarmtBlått:KalltVärmen uppnår inte full effekt förrän
motorn har nått normal drifttemper‐
atur.
Luftfördelningl:Till vindrutan och de främre sido‐
rutorna.M:det övre området via inställbara
luftmunstyckenK:Till fotutrymmet och vindrutan
Alla kombinationer är möjliga.
Fläkthastighet
Ställ in luftflödet genom att ställa in
önskad fläkthastighet.
Avfuktning och avfrostning ● Tryck på V: fläkten växlar auto‐
matiskt till högre varvtal och mer
luft riktas mot vindrutan.
● Ställ in temperaturreglaget på den varmaste nivån.
● Koppla in bakruteupp‐ värmningen Ü.
● Öppna sidomunstycken efter be‐ hov och rikta dessa mot sidoru‐
torna.

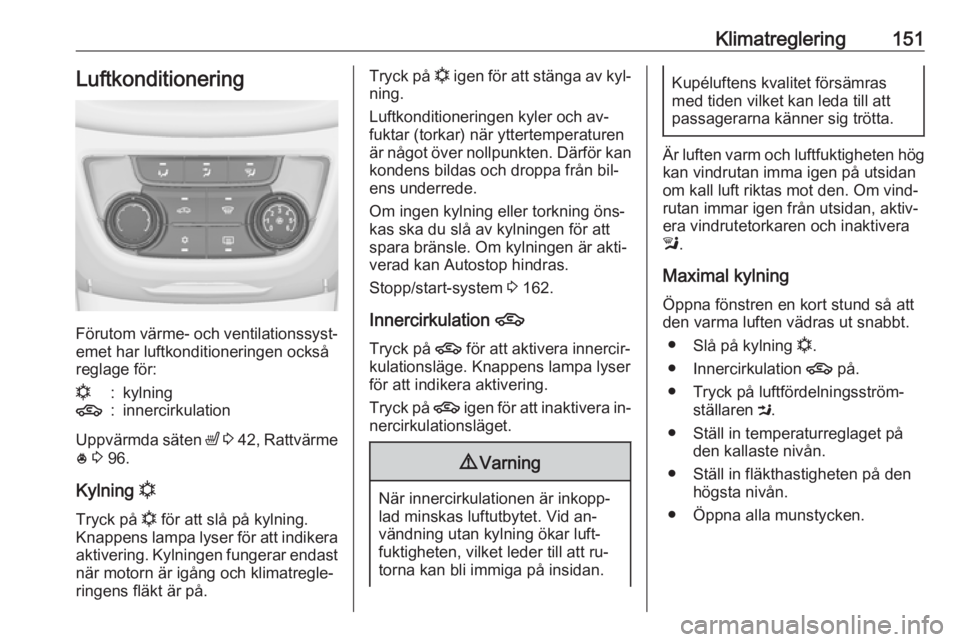

Klimatreglering151Luftkonditionering
Förutom värme- och ventilationssyst‐
emet har luftkonditioneringen också
reglage för:
n:kylning4:innercirkulation
Uppvärmda säten ß 3 42 , Rattvärme
* 3 96.
Kylning n
Tryck på n för att slå på kylning.
Knappens lampa lyser för att indikera aktivering. Kylningen fungerar endast
när motorn är igång och klimatregle‐
ringens fläkt är på.
Tryck på n igen för att stänga av kyl‐
ning.
Luftkonditioneringen kyler och av‐
fuktar (torkar) när yttertemperaturen är något över nollpunkten. Därför kan kondens bildas och droppa från bil‐
ens underrede.
Om ingen kylning eller torkning öns‐ kas ska du slå av kylningen för att
spara bränsle. Om kylningen är akti‐
verad kan Autostop hindras.
Stopp/start-system 3 162.
Innercirkulation 4
Tryck på 4 för att aktivera innercir‐
kulationsläge. Knappens lampa lyser
för att indikera aktivering.
Tryck på 4 igen för att inaktivera in‐
nercirkulationsläget.9 Varning
När innercirkulationen är inkopp‐
lad minskas luftutbytet. Vid an‐
vändning utan kylning ökar luft‐
fuktigheten, vilket leder till att ru‐
torna kan bli immiga på insidan.
Kupéluftens kvalitet försämras
med tiden vilket kan leda till att
passagerarna känner sig trötta.
Är luften varm och luftfuktigheten hög
kan vindrutan imma igen på utsidan
om kall luft riktas mot den. Om vind‐
rutan immar igen från utsidan, aktiv‐
era vindrutetorkaren och inaktivera
l .
Maximal kylning Öppna fönstren en kort stund så att
den varma luften vädras ut snabbt.
● Slå på kylning n.
● Innercirkulation 4 på.
● Tryck på luftfördelningsström‐ ställaren M.
● Ställ in temperaturreglaget på den kallaste nivån.
● Ställ in fläkthastigheten på den högsta nivån.
● Öppna alla munstycken.

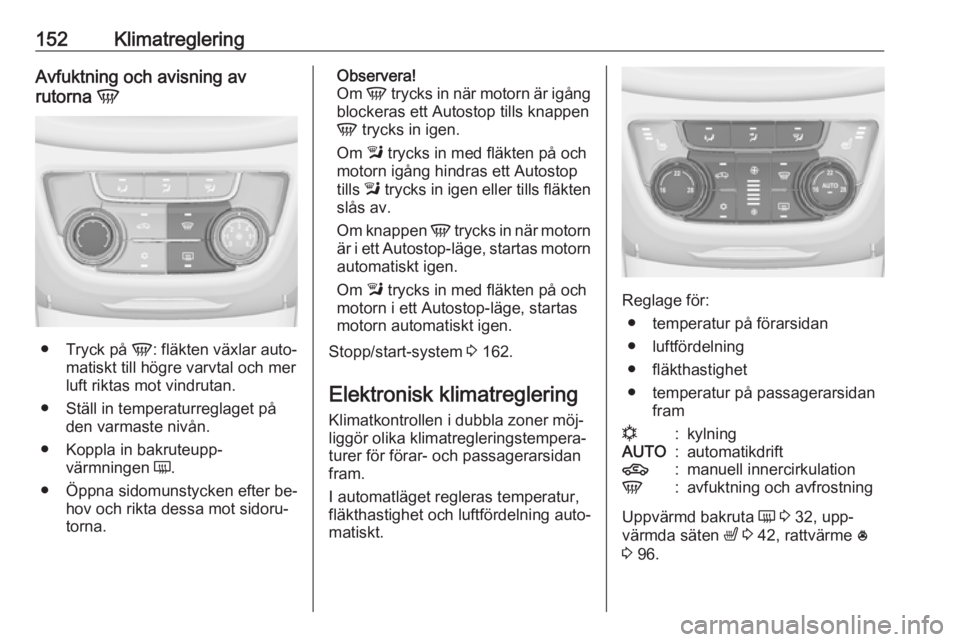

152KlimatregleringAvfuktning och avisning av
rutorna V
●
Tryck på V: fläkten växlar auto‐
matiskt till högre varvtal och mer
luft riktas mot vindrutan.
● Ställ in temperaturreglaget på den varmaste nivån.
● Koppla in bakruteupp‐ värmningen Ü.
● Öppna sidomunstycken efter be‐ hov och rikta dessa mot sidoru‐
torna.
Observera!
Om V trycks in när motorn är igång
blockeras ett Autostop tills knappen
V trycks in igen.
Om l trycks in med fläkten på och
motorn igång hindras ett Autostop
tills l trycks in igen eller tills fläkten
slås av.
Om knappen V trycks in när motorn
är i ett Autostop-läge, startas motorn
automatiskt igen.
Om l trycks in med fläkten på och
motorn i ett Autostop-läge, startas
motorn automatiskt igen.
Stopp/start-system 3 162.
Elektronisk klimatreglering
Klimatkontrollen i dubbla zoner möj‐
liggör olika klimatregleringstempera‐
turer för förar- och passagerarsidan
fram.
I automatläget regleras temperatur,
fläkthastighet och luftfördelning auto‐
matiskt.
Reglage för:
● temperatur på förarsidan
● luftfördelning
● fläkthastighet
● temperatur på passagerarsidan fram
n:kylningAUTO:automatikdrift4:manuell innercirkulationV:avfuktning och avfrostning
Uppvärmd bakruta Ü 3 32, upp‐
värmda säten ß 3 42, rattvärme *
3 96.

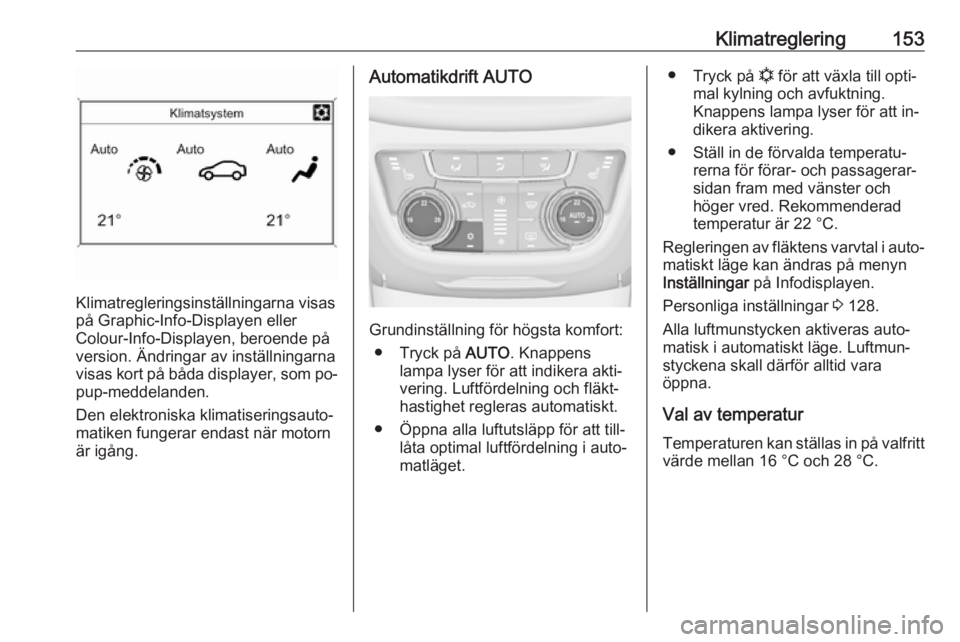

Klimatreglering153
Klimatregleringsinställningarna visas
på Graphic-Info-Displayen eller
Colour-Info-Displayen, beroende på
version. Ändringar av inställningarna
visas kort på båda displayer, som po‐ pup-meddelanden.
Den elektroniska klimatiseringsauto‐
matiken fungerar endast när motorn
är igång.
Automatikdrift AUTO
Grundinställning för högsta komfort:
● Tryck på AUTO. Knappens
lampa lyser för att indikera akti‐
vering. Luftfördelning och fläkt‐
hastighet regleras automatiskt.
● Öppna alla luftutsläpp för att till‐ låta optimal luftfördelning i auto‐
matläget.
● Tryck på n för att växla till opti‐
mal kylning och avfuktning.
Knappens lampa lyser för att in‐ dikera aktivering.
● Ställ in de förvalda temperatu‐ rerna för förar- och passagerar‐
sidan fram med vänster och
höger vred. Rekommenderad
temperatur är 22 °C.
Regleringen av fläktens varvtal i auto‐
matiskt läge kan ändras på menyn
Inställningar på Infodisplayen.
Personliga inställningar 3 128.
Alla luftmunstycken aktiveras auto‐ matisk i automatiskt läge. Luftmun‐
styckena skall därför alltid vara
öppna.
Val av temperatur
Temperaturen kan ställas in på valfritt
värde mellan 16 °C och 28 °C.

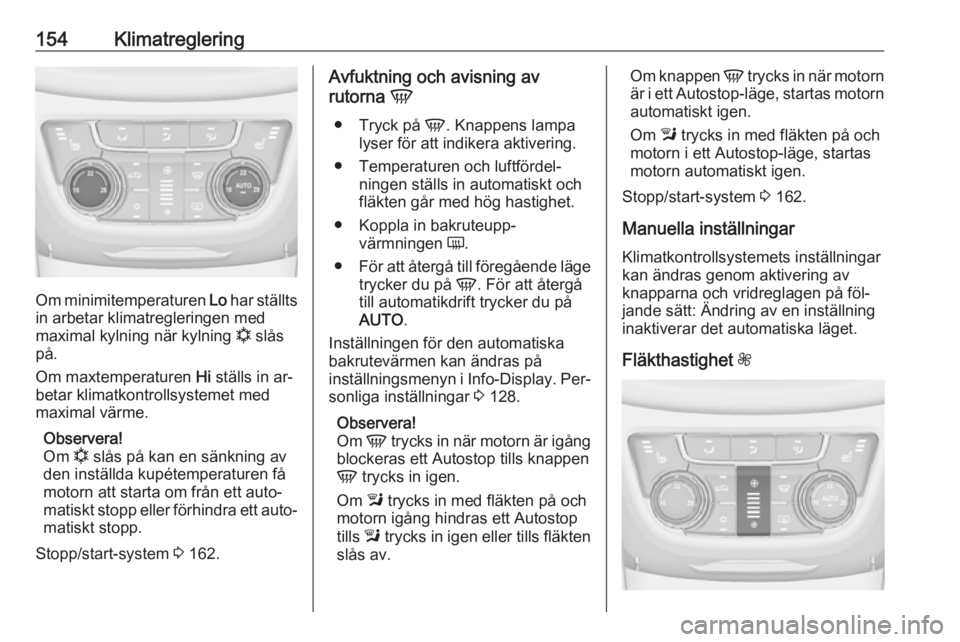

154Klimatreglering
Om minimitemperaturen Lo har ställts
in arbetar klimatregleringen med
maximal kylning när kylning n slås
på.
Om maxtemperaturen Hi ställs in ar‐
betar klimatkontrollsystemet med
maximal värme.
Observera!
Om n slås på kan en sänkning av
den inställda kupétemperaturen få
motorn att starta om från ett auto‐
matiskt stopp eller förhindra ett auto‐ matiskt stopp.
Stopp/start-system 3 162.
Avfuktning och avisning av
rutorna V
● Tryck på V. Knappens lampa
lyser för att indikera aktivering.
● Temperaturen och luftfördel‐ ningen ställs in automatiskt och
fläkten går med hög hastighet.
● Koppla in bakruteupp‐ värmningen Ü.
● För att återgå till föregående läge
trycker du på V. För att återgå
till automatikdrift trycker du på
AUTO .
Inställningen för den automatiska
bakrutevärmen kan ändras på
inställningsmenyn i Info-Display. Per‐
sonliga inställningar 3 128.
Observera!
Om V trycks in när motorn är igång
blockeras ett Autostop tills knappen
V trycks in igen.
Om l trycks in med fläkten på och
motorn igång hindras ett Autostop
tills l trycks in igen eller tills fläkten
slås av.Om knappen V trycks in när motorn
är i ett Autostop-läge, startas motorn automatiskt igen.
Om l trycks in med fläkten på och
motorn i ett Autostop-läge, startas
motorn automatiskt igen.
Stopp/start-system 3 162.
Manuella inställningar Klimatkontrollsystemets inställningar
kan ändras genom aktivering av
knapparna och vridreglagen på föl‐
jande sätt: Ändring av en inställning
inaktiverar det automatiska läget.
Fläkthastighet Z

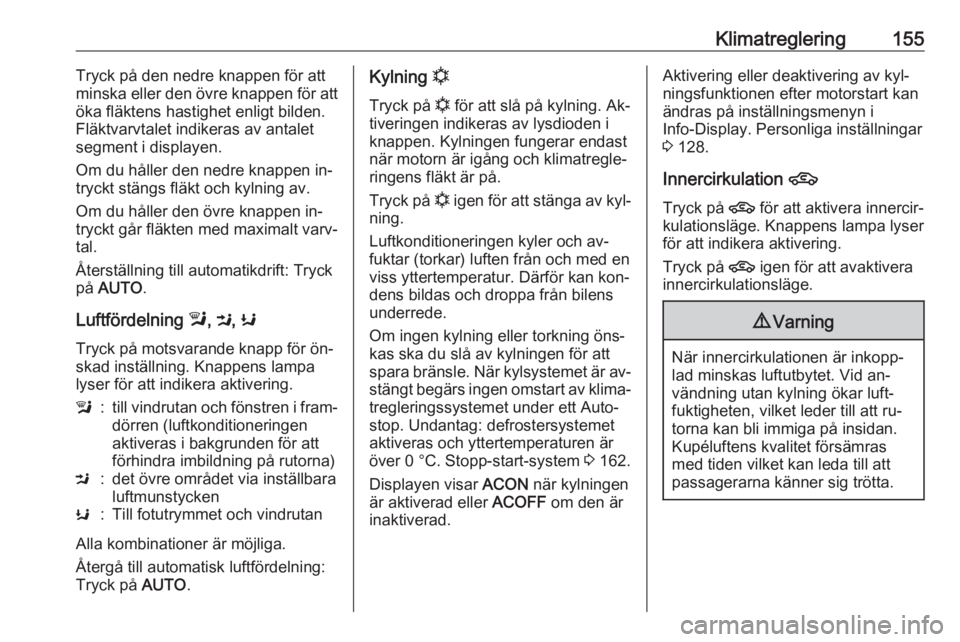

Klimatreglering155Tryck på den nedre knappen för att
minska eller den övre knappen för att
öka fläktens hastighet enligt bilden.
Fläktvarvtalet indikeras av antalet
segment i displayen.
Om du håller den nedre knappen in‐
tryckt stängs fläkt och kylning av.
Om du håller den övre knappen in‐
tryckt går fläkten med maximalt varv‐
tal.
Återställning till automatikdrift: Tryck
på AUTO .
Luftfördelning l,
M ,
K
Tryck på motsvarande knapp för ön‐
skad inställning. Knappens lampa
lyser för att indikera aktivering.l:till vindrutan och fönstren i fram‐ dörren (luftkonditioneringen
aktiveras i bakgrunden för att
förhindra imbildning på rutorna)M:det övre området via inställbara
luftmunstyckenK:Till fotutrymmet och vindrutan
Alla kombinationer är möjliga.
Återgå till automatisk luftfördelning:
Tryck på AUTO.
Kylning n
Tryck på n för att slå på kylning. Ak‐
tiveringen indikeras av lysdioden i
knappen. Kylningen fungerar endast
när motorn är igång och klimatregle‐
ringens fläkt är på.
Tryck på n igen för att stänga av kyl‐
ning.
Luftkonditioneringen kyler och av‐
fuktar (torkar) luften från och med en
viss yttertemperatur. Därför kan kon‐
dens bildas och droppa från bilens
underrede.
Om ingen kylning eller torkning öns‐
kas ska du slå av kylningen för att spara bränsle. När kylsystemet är av‐
stängt begärs ingen omstart av klima‐
tregleringssystemet under ett Auto‐
stop. Undantag: defrostersystemet
aktiveras och yttertemperaturen är
över 0 °C. Stopp-start-system 3 162.
Displayen visar ACON när kylningen
är aktiverad eller ACOFF om den är
inaktiverad.Aktivering eller deaktivering av kyl‐
ningsfunktionen efter motorstart kan
ändras på inställningsmenyn i
Info-Display. Personliga inställningar
3 128.
Innercirkulation 4
Tryck på 4 för att aktivera innercir‐
kulationsläge. Knappens lampa lyser för att indikera aktivering.
Tryck på 4 igen för att avaktivera
innercirkulationsläge.9 Varning
När innercirkulationen är inkopp‐
lad minskas luftutbytet. Vid an‐
vändning utan kylning ökar luft‐
fuktigheten, vilket leder till att ru‐
torna kan bli immiga på insidan.
Kupéluftens kvalitet försämras
med tiden vilket kan leda till att
passagerarna känner sig trötta.

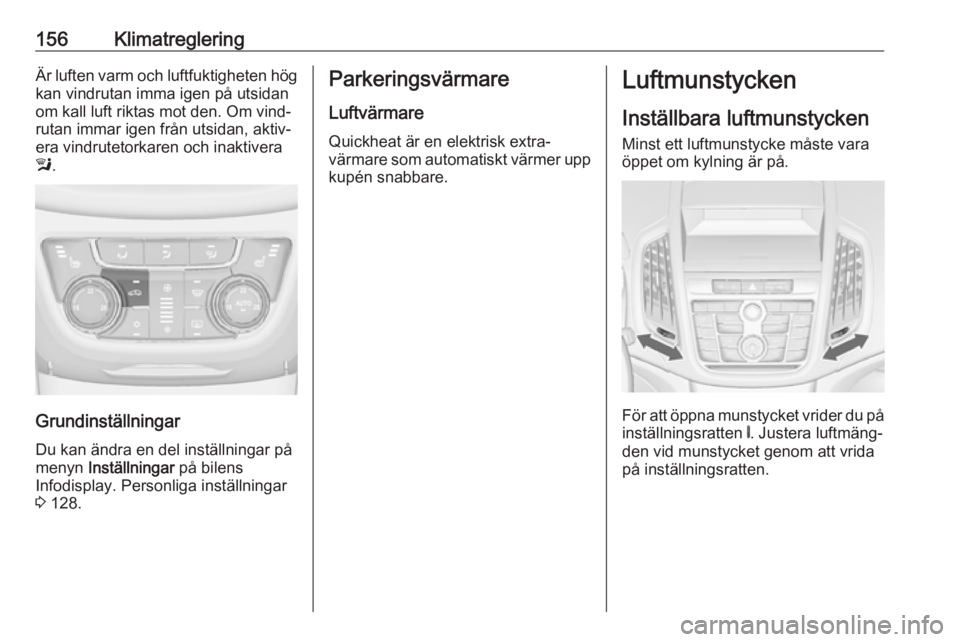

156KlimatregleringÄr luften varm och luftfuktigheten hög
kan vindrutan imma igen på utsidan
om kall luft riktas mot den. Om vind‐
rutan immar igen från utsidan, aktiv‐
era vindrutetorkaren och inaktivera
l .
Grundinställningar
Du kan ändra en del inställningar på
menyn Inställningar på bilens
Infodisplay. Personliga inställningar
3 128.
Parkeringsvärmare
Luftvärmare
Quickheat är en elektrisk extra‐
värmare som automatiskt värmer upp
kupén snabbare.Luftmunstycken
Inställbara luftmunstycken Minst ett luftmunstycke måste vara
öppet om kylning är på.
För att öppna munstycket vrider du på inställningsratten B. Justera luftmäng‐
den vid munstycket genom att vrida
på inställningsratten.

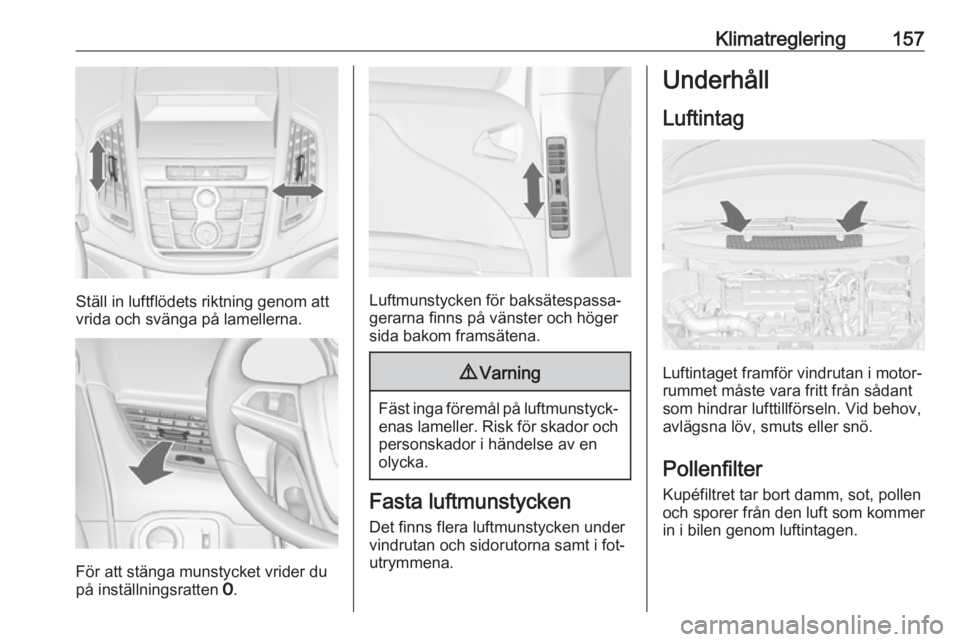

Klimatreglering157
Ställ in luftflödets riktning genom att
vrida och svänga på lamellerna.
För att stänga munstycket vrider du
på inställningsratten 7.
Luftmunstycken för baksätespassa‐
gerarna finns på vänster och högersida bakom framsätena.
9 Varning
Fäst inga föremål på luftmunstyck‐
enas lameller. Risk för skador och
personskador i händelse av en
olycka.
Fasta luftmunstycken
Det finns flera luftmunstycken under vindrutan och sidorutorna samt i fot‐
utrymmena.
Underhåll
Luftintag
Luftintaget framför vindrutan i motor‐
rummet måste vara fritt från sådant
som hindrar lufttillförseln. Vid behov,
avlägsna löv, smuts eller snö.
Pollenfilter
Kupéfiltret tar bort damm, sot, pollen
och sporer från den luft som kommer
in i bilen genom luftintagen.

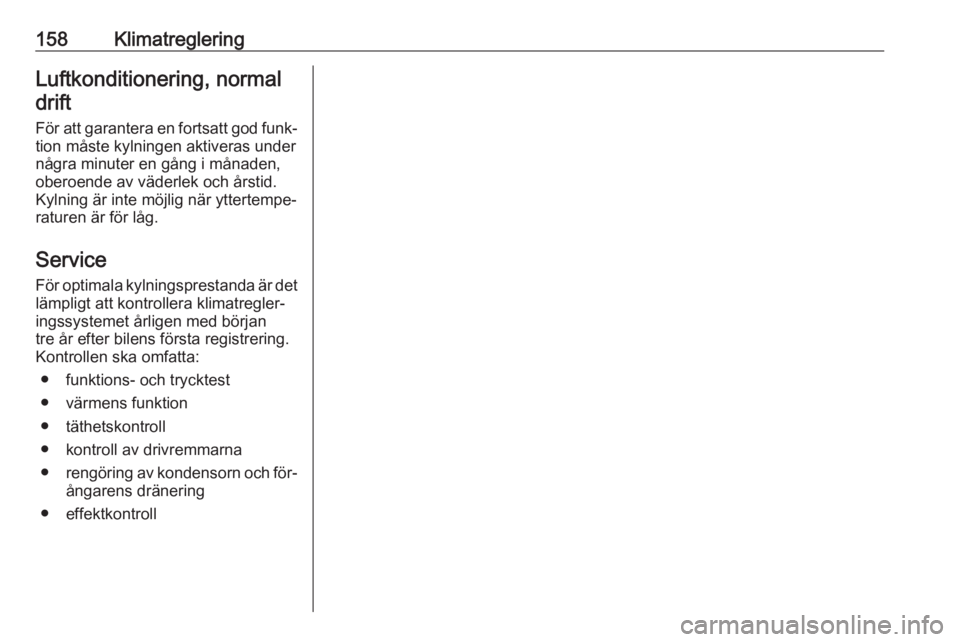

158KlimatregleringLuftkonditionering, normaldrift
För att garantera en fortsatt god funk‐
tion måste kylningen aktiveras under
några minuter en gång i månaden,
oberoende av väderlek och årstid.
Kylning är inte möjlig när yttertempe‐
raturen är för låg.
Service
För optimala kylningsprestanda är det
lämpligt att kontrollera klimatregler‐
ingssystemet årligen med början
tre år efter bilens första registrering.
Kontrollen ska omfatta:
● funktions- och trycktest
● värmens funktion
● täthetskontroll
● kontroll av drivremmarna
● rengöring av kondensorn och för‐
ångarens dränering
● effektkontroll
