OPEL ZAFIRA C 2016.5 Instruktionsbok

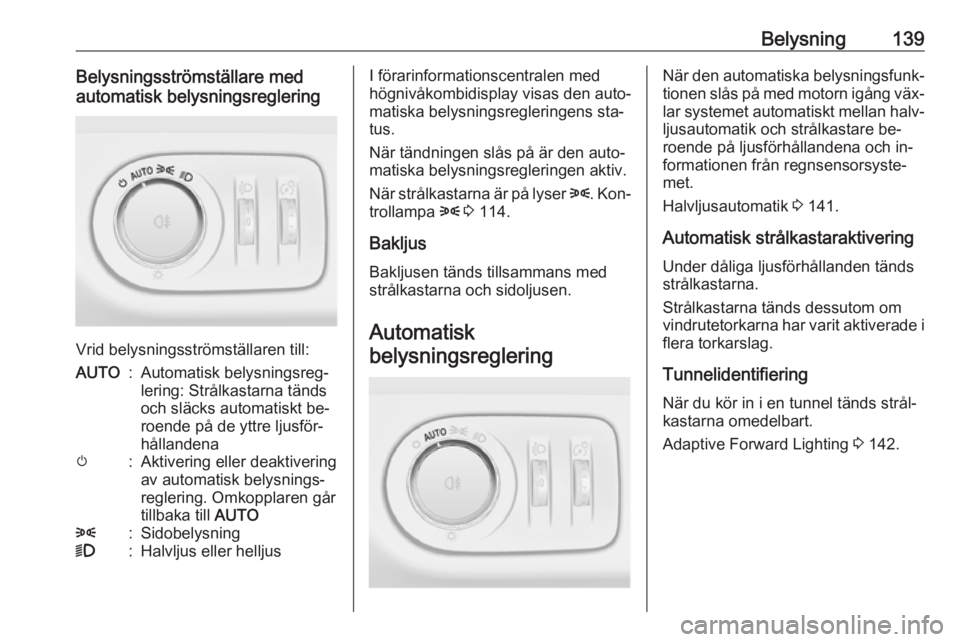

Belysning139Belysningsströmställare med
automatisk belysningsreglering
Vrid belysningsströmställaren till:
AUTO:Automatisk belysningsreg‐
lering: Strålkastarna tänds
och släcks automatiskt be‐
roende på de yttre ljusför‐
hållandenam:Aktivering eller deaktivering
av automatisk belysnings‐
reglering. Omkopplaren går
tillbaka till AUTO8:Sidobelysning9:Halvljus eller helljusI förarinformationscentralen med
högnivåkombidisplay visas den auto‐
matiska belysningsregleringens sta‐
tus.
När tändningen slås på är den auto‐
matiska belysningsregleringen aktiv.
När strålkastarna är på lyser 8. Kon‐
trollampa 8 3 114.
Bakljus Bakljusen tänds tillsammans medstrålkastarna och sidoljusen.
Automatisk
belysningsregleringNär den automatiska belysningsfunk‐
tionen slås på med motorn igång väx‐ lar systemet automatiskt mellan halv‐
ljusautomatik och strålkastare be‐
roende på ljusförhållandena och in‐
formationen från regnsensorsyste‐
met.
Halvljusautomatik 3 141.
Automatisk strålkastaraktivering Under dåliga ljusförhållanden tänds
strålkastarna.
Strålkastarna tänds dessutom om
vindrutetorkarna har varit aktiverade i flera torkarslag.
Tunnelidentifiering
När du kör in i en tunnel tänds strål‐
kastarna omedelbart.
Adaptive Forward Lighting 3 142.

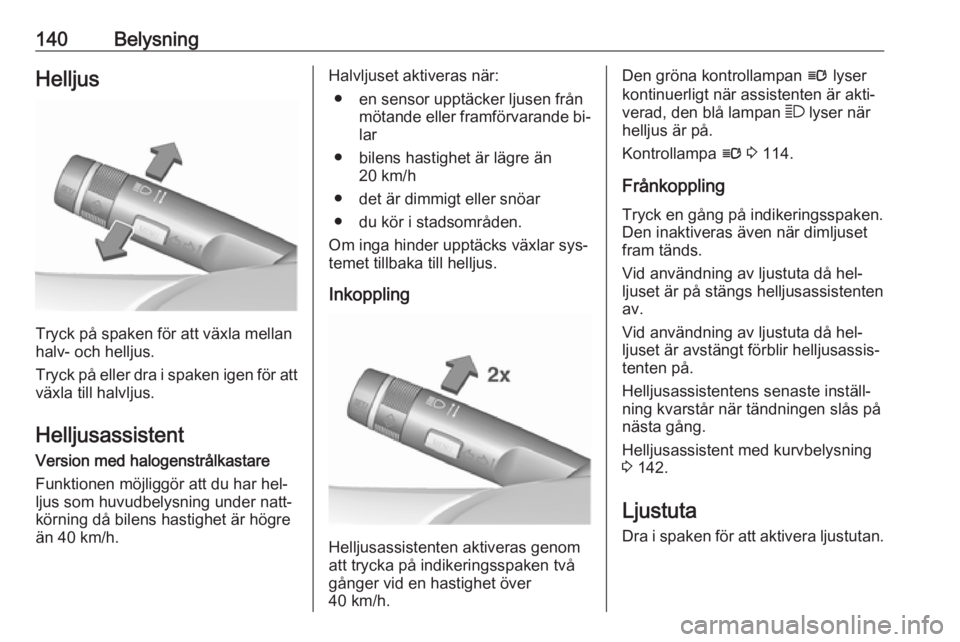

140BelysningHelljus
Tryck på spaken för att växla mellan
halv- och helljus.
Tryck på eller dra i spaken igen för att
växla till halvljus.
Helljusassistent
Version med halogenstrålkastare
Funktionen möjliggör att du har hel‐
ljus som huvudbelysning under natt‐
körning då bilens hastighet är högre
än 40 km/h.
Halvljuset aktiveras när:
● en sensor upptäcker ljusen från mötande eller framförvarande bi‐lar
● bilens hastighet är lägre än 20 km/h
● det är dimmigt eller snöar
● du kör i stadsområden.
Om inga hinder upptäcks växlar sys‐
temet tillbaka till helljus.
Inkoppling
Helljusassistenten aktiveras genom
att trycka på indikeringsspaken två
gånger vid en hastighet över
40 km/h.
Den gröna kontrollampan l lyser
kontinuerligt när assistenten är akti‐
verad, den blå lampan 7 lyser när
helljus är på.
Kontrollampa l 3 114.
Frånkoppling Tryck en gång på indikeringsspaken.Den inaktiveras även när dimljuset
fram tänds.
Vid användning av ljustuta då hel‐ ljuset är på stängs helljusassistenten
av.
Vid användning av ljustuta då hel‐
ljuset är avstängt förblir helljusassis‐
tenten på.
Helljusassistentens senaste inställ‐
ning kvarstår när tändningen slås på
nästa gång.
Helljusassistent med kurvbelysning
3 142.
Ljustuta Dra i spaken för att aktivera ljustutan.

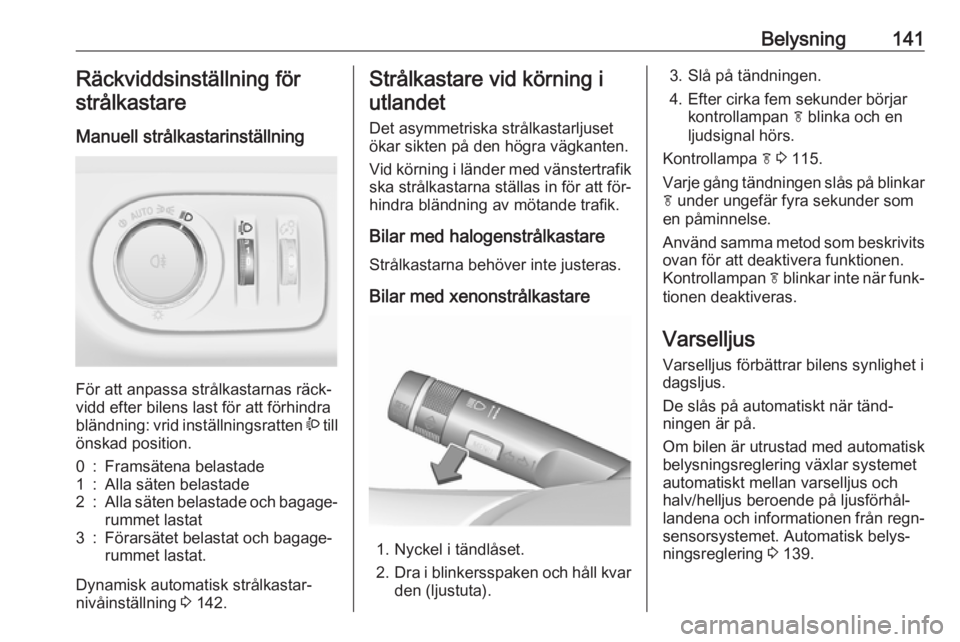

Belysning141Räckviddsinställning förstrålkastare
Manuell strålkastarinställning
För att anpassa strålkastarnas räck‐
vidd efter bilens last för att förhindra
bländning: vrid inställningsratten ? till
önskad position.
0:Framsätena belastade1:Alla säten belastade2:Alla säten belastade och bagage‐
rummet lastat3:Förarsätet belastat och bagage‐
rummet lastat.
Dynamisk automatisk strålkastar‐
nivåinställning 3 142.
Strålkastare vid körning i
utlandet
Det asymmetriska strålkastarljuset
ökar sikten på den högra vägkanten.
Vid körning i länder med vänstertrafik ska strålkastarna ställas in för att för‐
hindra bländning av mötande trafik.
Bilar med halogenstrålkastare
Strålkastarna behöver inte justeras.
Bilar med xenonstrålkastare
1. Nyckel i tändlåset.
2. Dra i blinkersspaken och håll kvar
den (ljustuta).
3. Slå på tändningen.
4. Efter cirka fem sekunder börjar kontrollampan f blinka och en
ljudsignal hörs.
Kontrollampa f 3 115.
Varje gång tändningen slås på blinkar f under ungefär fyra sekunder som
en påminnelse.
Använd samma metod som beskrivits
ovan för att deaktivera funktionen.
Kontrollampan f blinkar inte när funk‐
tionen deaktiveras.
Varselljus Varselljus förbättrar bilens synlighet i
dagsljus.
De slås på automatiskt när tänd‐
ningen är på.
Om bilen är utrustad med automatisk
belysningsreglering växlar systemet automatiskt mellan varselljus och
halv/helljus beroende på ljusförhål‐ landena och informationen från regn‐
sensorsystemet. Automatisk belys‐
ningsreglering 3 139.

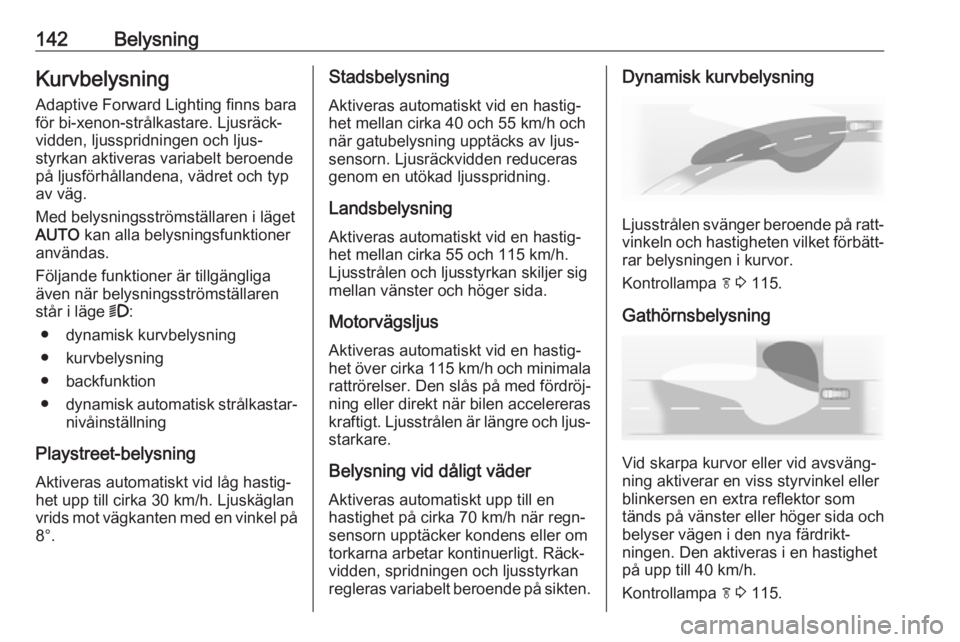

142BelysningKurvbelysningAdaptive Forward Lighting finns baraför bi-xenon-strålkastare. Ljusräck‐
vidden, ljusspridningen och ljus‐
styrkan aktiveras variabelt beroende
på ljusförhållandena, vädret och typ
av väg.
Med belysningsströmställaren i läget
AUTO kan alla belysningsfunktioner
användas.
Följande funktioner är tillgängliga även när belysningsströmställaren
står i läge 9:
● dynamisk kurvbelysning
● kurvbelysning
● backfunktion
● dynamisk automatisk strålkastar‐
nivåinställning
Playstreet-belysning Aktiveras automatiskt vid låg hastig‐
het upp till cirka 30 km/h. Ljuskäglan
vrids mot vägkanten med en vinkel på
8°.Stadsbelysning
Aktiveras automatiskt vid en hastig‐
het mellan cirka 40 och 55 km/h och
när gatubelysning upptäcks av ljus‐
sensorn. Ljusräckvidden reduceras
genom en utökad ljusspridning.
Landsbelysning
Aktiveras automatiskt vid en hastig‐ het mellan cirka 55 och 115 km/h.
Ljusstrålen och ljusstyrkan skiljer sig
mellan vänster och höger sida.
Motorvägsljus
Aktiveras automatiskt vid en hastig‐
het över cirka 115 km/h och minimala rattrörelser. Den slås på med fördröj‐
ning eller direkt när bilen accelereras
kraftigt. Ljusstrålen är längre och ljus‐ starkare.
Belysning vid dåligt väder
Aktiveras automatiskt upp till en
hastighet på cirka 70 km/h när regn‐
sensorn upptäcker kondens eller om
torkarna arbetar kontinuerligt. Räck‐
vidden, spridningen och ljusstyrkan
regleras variabelt beroende på sikten.Dynamisk kurvbelysning
Ljusstrålen svänger beroende på ratt‐
vinkeln och hastigheten vilket förbätt‐ rar belysningen i kurvor.
Kontrollampa f 3 115.
Gathörnsbelysning
Vid skarpa kurvor eller vid avsväng‐
ning aktiverar en viss styrvinkel eller
blinkersen en extra reflektor som
tänds på vänster eller höger sida och
belyser vägen i den nya färdrikt‐
ningen. Den aktiveras i en hastighet
på upp till 40 km/h.
Kontrollampa f 3 115.

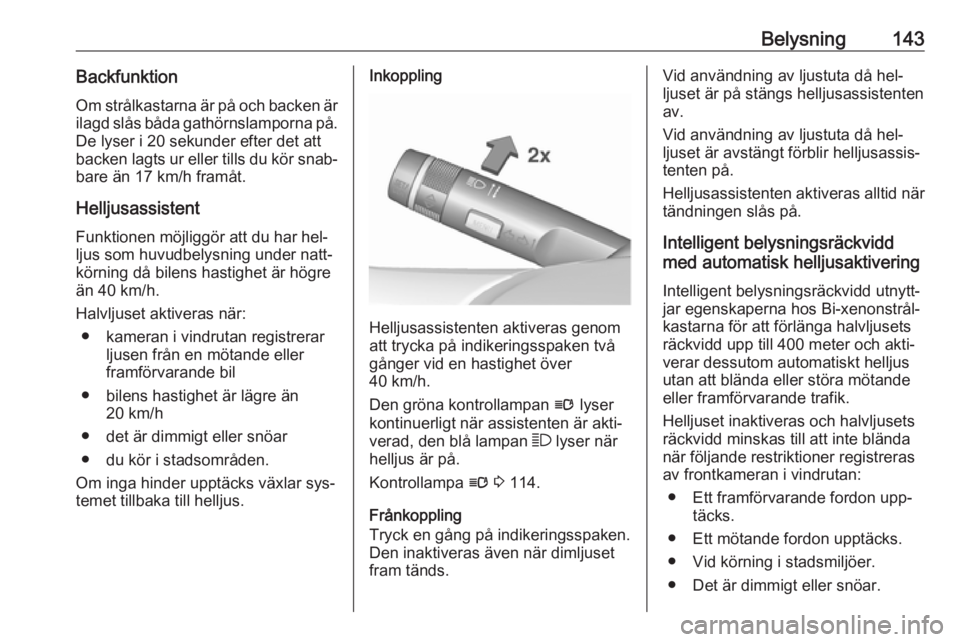

Belysning143BackfunktionOm strålkastarna är på och backen är
ilagd slås båda gathörnslamporna på. De lyser i 20 sekunder efter det att
backen lagts ur eller tills du kör snab‐ bare än 17 km/h framåt.
Helljusassistent
Funktionen möjliggör att du har hel‐
ljus som huvudbelysning under natt‐
körning då bilens hastighet är högre
än 40 km/h.
Halvljuset aktiveras när: ● kameran i vindrutan registrerar ljusen från en mötande eller
framförvarande bil
● bilens hastighet är lägre än 20 km/h
● det är dimmigt eller snöar
● du kör i stadsområden.
Om inga hinder upptäcks växlar sys‐ temet tillbaka till helljus.Inkoppling
Helljusassistenten aktiveras genom
att trycka på indikeringsspaken två
gånger vid en hastighet över
40 km/h.
Den gröna kontrollampan l lyser
kontinuerligt när assistenten är akti‐
verad, den blå lampan 7 lyser när
helljus är på.
Kontrollampa l 3 114.
Frånkoppling
Tryck en gång på indikeringsspaken. Den inaktiveras även när dimljuset
fram tänds.
Vid användning av ljustuta då hel‐
ljuset är på stängs helljusassistenten
av.
Vid användning av ljustuta då hel‐
ljuset är avstängt förblir helljusassis‐
tenten på.
Helljusassistenten aktiveras alltid när tändningen slås på.
Intelligent belysningsräckvidd
med automatisk helljusaktivering
Intelligent belysningsräckvidd utnytt‐
jar egenskaperna hos Bi-xenonstrål‐
kastarna för att förlänga halvljusets
räckvidd upp till 400 meter och akti‐ verar dessutom automatiskt helljus
utan att blända eller störa mötande
eller framförvarande trafik.
Helljuset inaktiveras och halvljusets
räckvidd minskas till att inte blända
när följande restriktioner registreras
av frontkameran i vindrutan:
● Ett framförvarande fordon upp‐ täcks.
● Ett mötande fordon upptäcks. ● Vid körning i stadsmiljöer.
● Det är dimmigt eller snöar.

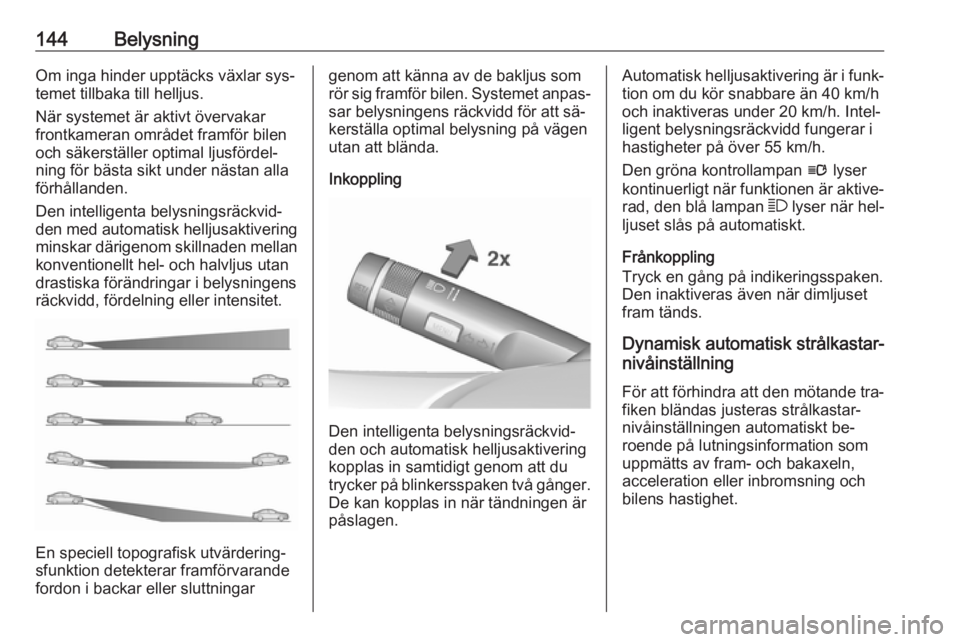

144BelysningOm inga hinder upptäcks växlar sys‐temet tillbaka till helljus.
När systemet är aktivt övervakar frontkameran området framför bilen
och säkerställer optimal ljusfördel‐
ning för bästa sikt under nästan alla
förhållanden.
Den intelligenta belysningsräckvid‐
den med automatisk helljusaktivering
minskar därigenom skillnaden mellan
konventionellt hel- och halvljus utan drastiska förändringar i belysningens
räckvidd, fördelning eller intensitet.
En speciell topografisk utvärdering‐
sfunktion detekterar framförvarande
fordon i backar eller sluttningar
genom att känna av de bakljus som
rör sig framför bilen. Systemet anpas‐ sar belysningens räckvidd för att sä‐
kerställa optimal belysning på vägen
utan att blända.
Inkoppling
Den intelligenta belysningsräckvid‐
den och automatisk helljusaktivering
kopplas in samtidigt genom att du
trycker på blinkersspaken två gånger. De kan kopplas in när tändningen är
påslagen.
Automatisk helljusaktivering är i funk‐
tion om du kör snabbare än 40 km/h
och inaktiveras under 20 km/h. Intel‐
ligent belysningsräckvidd fungerar i
hastigheter på över 55 km/h.
Den gröna kontrollampan l lyser
kontinuerligt när funktionen är aktive‐
rad, den blå lampan 7 lyser när hel‐
ljuset slås på automatiskt.
Frånkoppling
Tryck en gång på indikeringsspaken.
Den inaktiveras även när dimljuset
fram tänds.
Dynamisk automatisk strålkastar‐
nivåinställning
För att förhindra att den mötande tra‐ fiken bländas justeras strålkastar‐
nivåinställningen automatiskt be‐
roende på lutningsinformation som
uppmätts av fram- och bakaxeln,
acceleration eller inbromsning och
bilens hastighet.

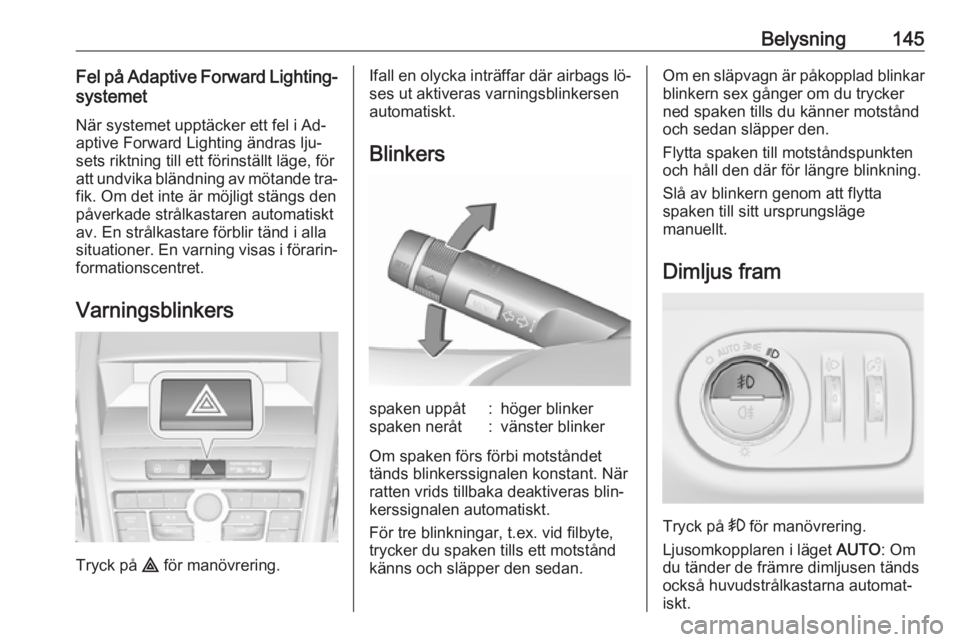

Belysning145Fel på Adaptive Forward Lighting-systemet
När systemet upptäcker ett fel i Ad‐
aptive Forward Lighting ändras lju‐
sets riktning till ett förinställt läge, för
att undvika bländning av mötande tra‐ fik. Om det inte är möjligt stängs denpåverkade strålkastaren automatiskt
av. En strålkastare förblir tänd i alla
situationer. En varning visas i förarin‐
formationscentret.
Varningsblinkers
Tryck på ¨ för manövrering.
Ifall en olycka inträffar där airbags lö‐
ses ut aktiveras varningsblinkersen
automatiskt.
Blinkersspaken uppåt:höger blinkerspaken neråt:vänster blinker
Om spaken förs förbi motståndet
tänds blinkerssignalen konstant. När
ratten vrids tillbaka deaktiveras blin‐
kerssignalen automatiskt.
För tre blinkningar, t.ex. vid filbyte,
trycker du spaken tills ett motstånd
känns och släpper den sedan.
Om en släpvagn är påkopplad blinkar blinkern sex gånger om du trycker
ned spaken tills du känner motstånd och sedan släpper den.
Flytta spaken till motståndspunkten
och håll den där för längre blinkning.
Slå av blinkern genom att flytta
spaken till sitt ursprungsläge
manuellt.
Dimljus fram
Tryck på > för manövrering.
Ljusomkopplaren i läget AUTO: Om
du tänder de främre dimljusen tänds också huvudstrålkastarna automat‐
iskt.

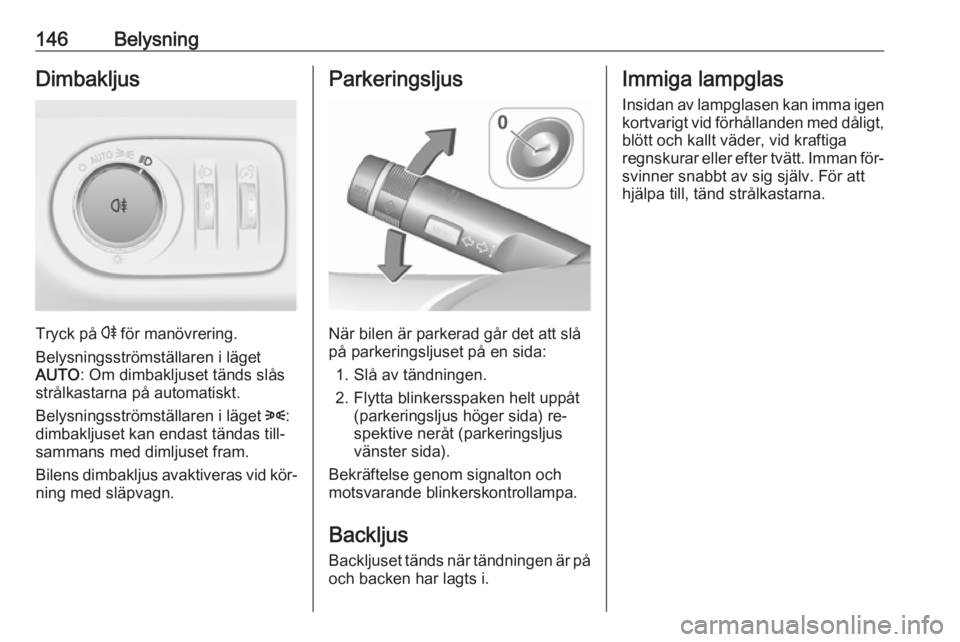

146BelysningDimbakljus
Tryck på r för manövrering.
Belysningsströmställaren i läget
AUTO : Om dimbakljuset tänds slås
strålkastarna på automatiskt.
Belysningsströmställaren i läget 8:
dimbakljuset kan endast tändas till‐
sammans med dimljuset fram.
Bilens dimbakljus avaktiveras vid kör‐
ning med släpvagn.
Parkeringsljus
När bilen är parkerad går det att slå
på parkeringsljuset på en sida:
1. Slå av tändningen.
2. Flytta blinkersspaken helt uppåt (parkeringsljus höger sida) re‐
spektive neråt (parkeringsljus
vänster sida).
Bekräftelse genom signalton och
motsvarande blinkerskontrollampa.
Backljus
Backljuset tänds när tändningen är på
och backen har lagts i.
Immiga lampglas
Insidan av lampglasen kan imma igen kortvarigt vid förhållanden med dåligt,
blött och kallt väder, vid kraftiga
regnskurar eller efter tvätt. Imman för‐
svinner snabbt av sig själv. För att
hjälpa till, tänd strålkastarna.

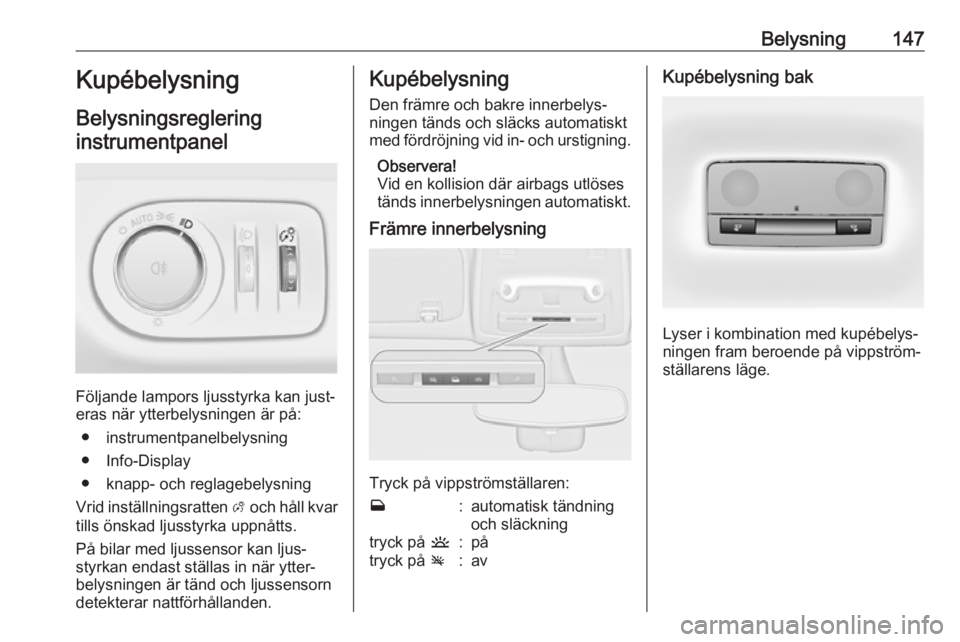

Belysning147Kupébelysning
Belysningsreglering
instrumentpanel
Följande lampors ljusstyrka kan just‐
eras när ytterbelysningen är på:
● instrumentpanelbelysning
● Info-Display
● knapp- och reglagebelysning
Vrid inställningsratten A och håll kvar
tills önskad ljusstyrka uppnåtts.
På bilar med ljussensor kan ljus‐
styrkan endast ställas in när ytter‐
belysningen är tänd och ljussensorn
detekterar nattförhållanden.
Kupébelysning
Den främre och bakre innerbelys‐
ningen tänds och släcks automatiskt
med fördröjning vid in- och urstigning.
Observera!
Vid en kollision där airbags utlöses
tänds innerbelysningen automatiskt.
Främre innerbelysning
Tryck på vippströmställaren:
w:automatisk tändning
och släckningtryck på u:påtryck på v:avKupébelysning bak
Lyser i kombination med kupébelys‐
ningen fram beroende på vippström‐
ställarens läge.

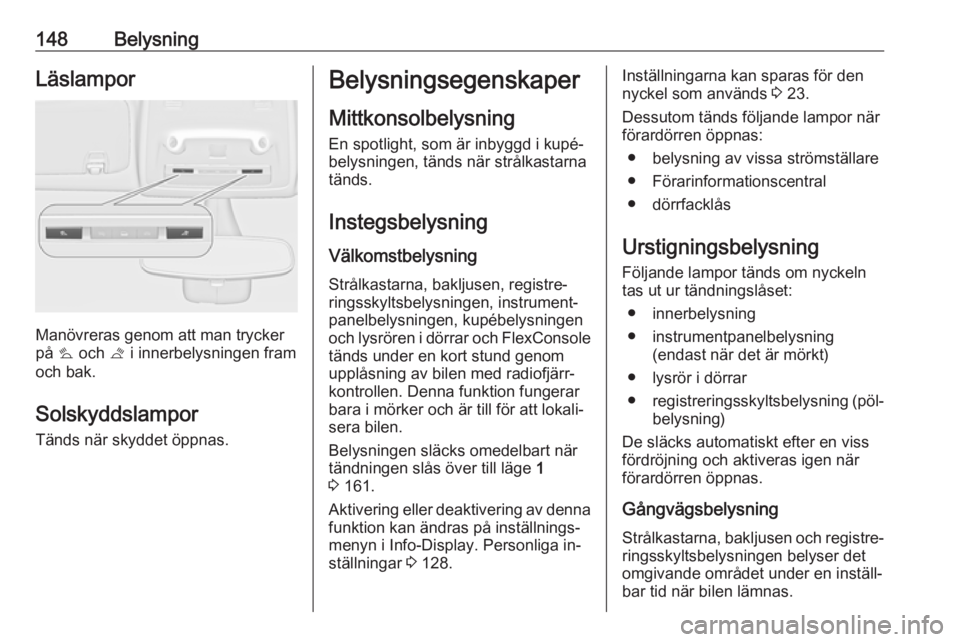

148BelysningLäslampor
Manövreras genom att man trycker
på s och t i innerbelysningen fram
och bak.
Solskyddslampor
Tänds när skyddet öppnas.
Belysningsegenskaper
Mittkonsolbelysning En spotlight, som är inbyggd i kupé‐
belysningen, tänds när strålkastarna
tänds.
Instegsbelysning Välkomstbelysning
Strålkastarna, bakljusen, registre‐
ringsskyltsbelysningen, instrument‐
panelbelysningen, kupébelysningen
och lysrören i dörrar och FlexConsole tänds under en kort stund genom
upplåsning av bilen med radiofjärr‐
kontrollen. Denna funktion fungerar
bara i mörker och är till för att lokali‐
sera bilen.
Belysningen släcks omedelbart när
tändningen slås över till läge 1
3 161.
Aktivering eller deaktivering av denna
funktion kan ändras på inställnings‐
menyn i Info-Display. Personliga in‐
ställningar 3 128.Inställningarna kan sparas för den
nyckel som används 3 23.
Dessutom tänds följande lampor när
förardörren öppnas:
● belysning av vissa strömställare
● Förarinformationscentral
● dörrfacklås
Urstigningsbelysning
Följande lampor tänds om nyckeln
tas ut ur tändningslåset:
● innerbelysning
● instrumentpanelbelysning (endast när det är mörkt)
● lysrör i dörrar
● registreringsskyltsbelysning (pöl‐
belysning)
De släcks automatiskt efter en viss
fördröjning och aktiveras igen när
förardörren öppnas.
Gångvägsbelysning
Strålkastarna, bakljusen och registre‐ ringsskyltsbelysningen belyser det
omgivande området under en inställ‐
bar tid när bilen lämnas.
