OPEL ZAFIRA C 2016.5 Instruktionsbok

Förvaring79
● Sätt in båda säkerhetsbältenaslåstungor i de fickor som finns på
bältena.
● Dra i den nedre öglan och sväng samtidigt ryggstödet framåt tills
sätet är nedfällt i bilens golv.
● Lägg dit interiörskyddsmattan 3 83 och montera lastrummets
insynsskydd 3 81 vid behov.
Fälla upp sätena
Dra upp sätet med den övre öglan och fäll ut sätet tills det snäpper fast i upp‐ rätt läge.
Fälla ryggstöden i andra
sätesraden
● Ta om nödvändigt bort lastrum‐ mets insynsskydd 3 81.
● Tryck ned nackskydden genom att trycka in spärren 3 35.
● Flytta främre passagerarsätet till ett läge där det inte är i vägen för
de nedfällda ryggstödens nack‐
skydd.
● Dra i öglan och fäll ned rygg‐ stödet på sätesdynan.
Se upp
● Fäll inte de yttre ryggstöden när
stolarna är i lounge-läge 3 43.
● Dra inte i frigöringsspaken för funktionen för enkelt insteg
medan ryggstödet är nedfällt.
Sätena kan skadas.
● Du kan även dra i öglan och ställa
ryggstödet i lodrätt läge som last‐läge.

80Förvaring9Varning
Ställ endast ryggstödet i lodrätt
läge för ökad bagagevolym och
inte som sittställning.
Fälla upp ryggstöden
Höj upp ryggstödet till vertikalt läge.
Ställ in lutningen genom att dra i ög‐
lan.
Se till att alla spärrar har låsts.
9 Varning
Kör aldrig bilen om ryggstöden
inte är ordentligt låsta i sitt läge. I
annat fall finns risk för person‐
skada eller skada på lasten eller
bilen vid en kraftig inbromsning
eller kollision.
Fälla främre passagerarsätets
ryggstöd
Om bilen är utrustad med en utlös‐
ningsmekanism på det främre pass‐ agerarsätet kan ryggstödet fällas ned till horisontellt läge, t.ex. vid transport
av mycket långa föremål.
● Tryck ned nackskyddet genom att trycka in spärren 3 35.
● Flytta främre passagerarsätet till ett läge där nackskyddet inte
kommer åt instrumentpanelen.
● Dra i spaken och fäll ned rygg‐ stödet på sätet, släpp spaken.Ryggstödet kan spärras i två lä‐gen före det vågräta läget. Låt
ryggstödet gå i ingrepp hörbart.
Fälla upp ryggstöden ● Dra i spaken och fäll upp rygg‐ stödet till önskat läge och släpp
sedan spaken. Låt ryggstödet gå
i ingrepp hörbart.
● Ställ in sätet och nackskyddet.
Förvaringsutrymme bak På båda sidor av lastrummet finns för‐
varingshyllor.

Förvaring81
Öppna genom att lossa luckan i si‐
doklädselpanelen och ta bort den.
Förvaring i golv
På versioner utan tredje sätesrad
finns förvaringslådor under golvskyd‐
det. Öppna genom att lyfta upp skyd‐ det.
Insynsskydd lastrum
Lägg inga tunga eller vassa föremål
på bagagerummets insynsskydd.
Innan du använder lastrummets in‐
synsskydd sätter du in båda säker‐ hetsbältenas låstungor i de fickor som
finns på bältena.
Stänga
Dra insynsskyddet bakåt med hjälp
av handtaget och häng in det i sido‐ hållarna.

82FörvaringÖppna
Ta bort insynsskyddet från sidohål‐
larna. Håll i handtaget och styr in‐
synsskyddet tills det är helt upprullat.
Demontering
Öppna insynsskyddet.
Dra frigöringsspaken uppåt och håll
den så. Lyft bagagerummets insyns‐
skydd på höger sida och ta ut det ur
fästena.
Förvaring i bagagerummet
Om insynsskyddet inte används kan
det förvaras i förvaringsutrymmet i bil‐
ens golv.
Öppna locket till förvaringsutrymmet
framför bakluckan.
Ta bort insynsskyddet och vrid det så att frigöringsspaken är riktad åt
vänster.
Placera kåpan så att den övre sidan
är vänd framåt och delen med hand‐
taget pekar uppåt.
Sätt i insynsskyddet i öppningen på
höger sida av förvaringsutrymmet (1)
och vrid det tills handtaget vilar platt
mot kåpan (2).

Förvaring83
Sätt fast insynsskyddet med kardbor‐rebandet i förvaringsutrymmet.
Montering
Sätt in insynsskyddet i fästet på vänster sida, dra frigöringsspaken
uppåt och håll den så, sätt in bagage‐ rummets insynsskydd på höger sida
och se till att det spärras.
Lucka till förvaringsutrymme
under lastrumsgolv
Golvskydd
På versioner utan tredje sätesrad
finns förvaringslådor under golvskyd‐
det. Öppna genom att lyfta upp skyd‐ det och ställa det upprätt bakom bak‐
sätena.
Interiörskyddsmatta
Interiörskyddsmattan har en täck‐
ande och skyddande funktion för last‐ utrymmet och ska användas när alla
eller enstaka stolar/ryggstöd är ned‐
fällda.
Genom att vika ihop och vika ut mat‐ tan kan den användas på många olika
sätt.
Interiörskyddsmattan finns i två ver‐
sioner:
● Standardskyddsmattan täcker
området mellan bakluckan och andra sätesraden när ett eller
båda sätena i den tredje raden är nedfällda.
● Flexskyddsmattan är dubbelt så
stor som standardmattan, hop‐ satt med en dragkedja. Den
täcker hela lastrummet när ett
eller flera säten i andra och tredje raden är nedfällda.
Skyddsmattan kan vikas på längden i fyra delar (standard) eller åtta delar
(flexmattan), har en dragkedja på mit‐
ten och kan vikas på tvären i
fyra delar.

84Förvaring
Nedan beskrivs några exempel på
hur mattorna kan användas.
Innan du viker ut eller viker ihop mat‐ tan måste alla komponenter avlägs‐
nas från sidoskenorna och från last‐
säkringsöglorna. Lastsäkrings‐
öglorna måste vara i förvaringsläget.
Täcka lastrummet mellan bakluckan
och andra sätesraden
möjligt med både
standardskyddsmattan och
flexskyddsmattan som viks vid drag‐
kedjan till halva storleken (läggs dub‐
bel).Mattan är placerad fyrdubbelt hopvikt bakom de uppfällda sätena i tredje ra‐
den.
● Fäll ned sätena i tredje raden.
● Vik ut den hopvikta mattans delar
så att den första delen är upprest
mot andra radens ryggstöd.
● När den andra radens ryggstöd fälls ned viks mattan automatiskt
ut och täcker utrymmet mellan
sätesraderna.
● Om du vill kunna fälla upp ett säte
i tredje raden viker du mattan på
mitten på längden.
● Dra ut mattan något för att skydda lastrummets tröskel vid
lastning av tunga föremål. Vik
upp den överliggande delen av
mattan innan du stänger bak‐
luckan.

Förvaring85Täcka lastrummet fram till
framsätenas ryggstöd
Endast möjligt med
flexskyddsmattan ihopvikt vid drag‐
kedjan till halva storleken (dubbel‐
vikt).
Mattan viks ut fram till sätena i andra
raden enligt tidigare beskrivning.
● Fäll ned ryggstöden i andra sätesraden.
● Vik ut de övre delarna av den dubbelvikta mattan så att last‐
rummet blir helt täckt. Den första
delen av mattan är nu uppvikt vid
framsätenas ryggstöd.
● Vik in den överliggande bakre de‐
len under mattan innan du
stänger bakluckan.
Täcka en del av lastrummet
Endast möjligt med
flexskyddsmattan ihopvikt vid drag‐
kedjan till halva storleken (dubbel‐
vikt).
t.ex. om vänster yttre ryggstöd inte är
nedfällt
Mattan viks ut fram till sätena i andra
raden enligt beskrivning i första av‐
snittet.
● Fäll ned de ryggstöd som ska täckas.
● Öppna dragkedjan bakom detuppfällda ryggstödet.
● Dra ut mattan tills den första de‐ len ligger plant på lastrummetsgolv.
● Vik upp den del som öppnats vid dragkedjan i längsled och vik in
den mot mitten.

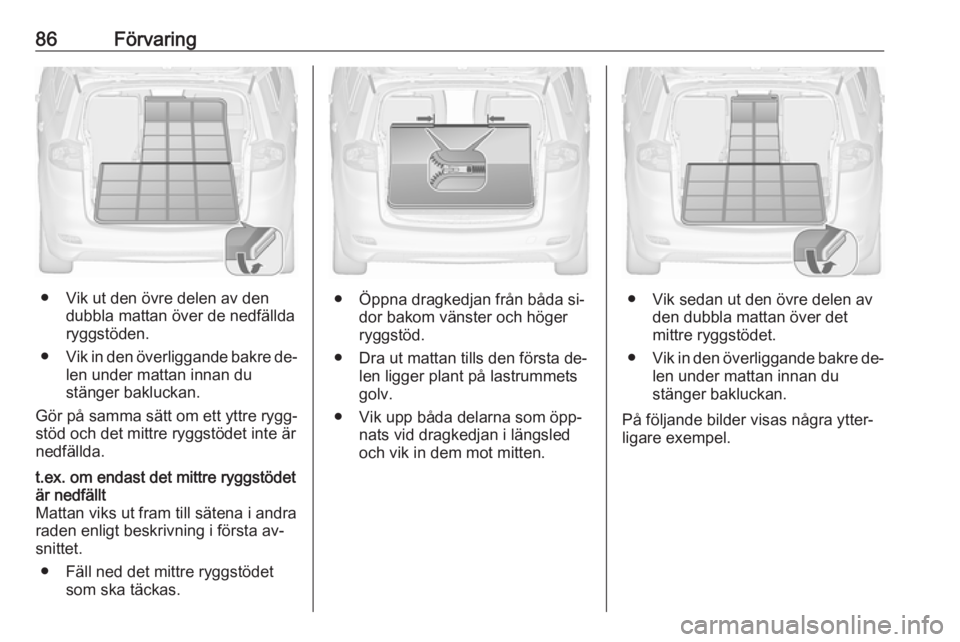

86Förvaring
● Vik ut den övre delen av dendubbla mattan över de nedfällda
ryggstöden.
● Vik in den överliggande bakre de‐
len under mattan innan du
stänger bakluckan.
Gör på samma sätt om ett yttre rygg‐
stöd och det mittre ryggstödet inte är nedfällda.
t.ex. om endast det mittre ryggstödet
är nedfällt
Mattan viks ut fram till sätena i andra
raden enligt beskrivning i första av‐
snittet.
● Fäll ned det mittre ryggstödet som ska täckas.
● Öppna dragkedjan från båda si‐dor bakom vänster och höger
ryggstöd.
● Dra ut mattan tills den första de‐ len ligger plant på lastrummets
golv.
● Vik upp båda delarna som öpp‐ nats vid dragkedjan i längsled
och vik in dem mot mitten.● Vik sedan ut den övre delen av den dubbla mattan över det
mittre ryggstödet.
● Vik in den överliggande bakre de‐
len under mattan innan du
stänger bakluckan.
På följande bilder visas några ytter‐
ligare exempel.

Förvaring87

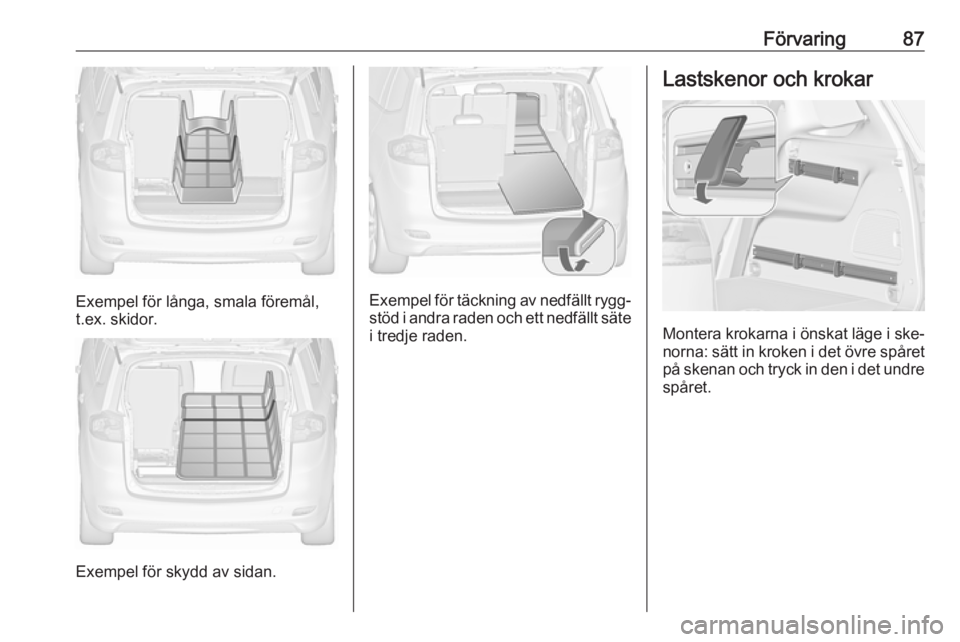

Exempel för långa, smala föremål,
t.ex. skidor.
Exempel för skydd av sidan.
Exempel för täckning av nedfällt rygg‐ stöd i andra raden och ett nedfällt säte
i tredje raden.
Lastskenor och krokar
Montera krokarna i önskat läge i ske‐ norna: sätt in kroken i det övre spåret
på skenan och tryck in den i det undre spåret.

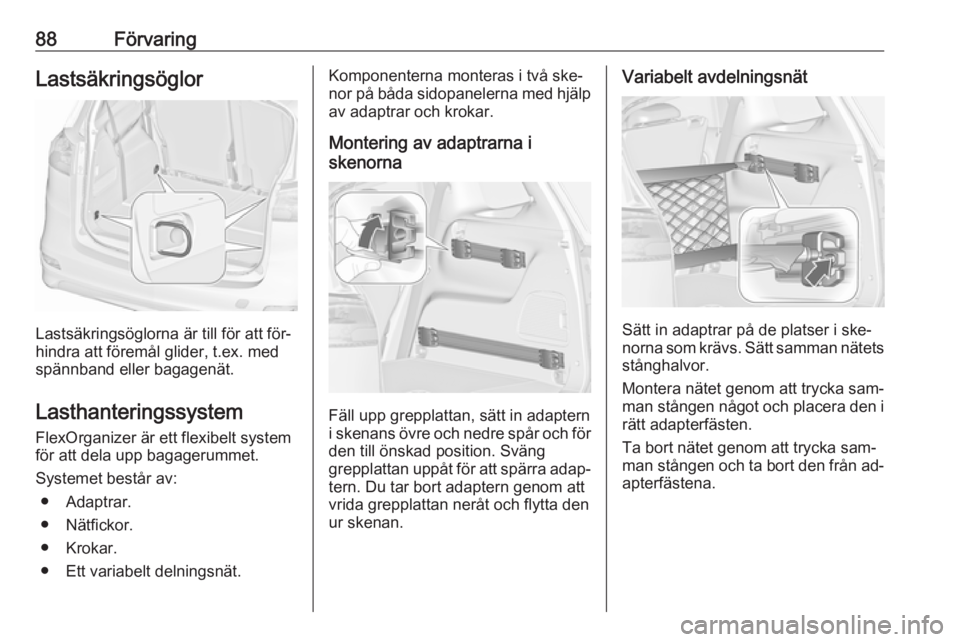

88FörvaringLastsäkringsöglor
Lastsäkringsöglorna är till för att för‐
hindra att föremål glider, t.ex. med spännband eller bagagenät.
Lasthanteringssystem
FlexOrganizer är ett flexibelt system
för att dela upp bagagerummet.
Systemet består av: ● Adaptrar.
● Nätfickor.
● Krokar.
● Ett variabelt delningsnät.
Komponenterna monteras i två ske‐
nor på båda sidopanelerna med hjälp av adaptrar och krokar.
Montering av adaptrarna i
skenorna
Fäll upp grepplattan, sätt in adaptern
i skenans övre och nedre spår och för den till önskad position. Sväng
grepplattan uppåt för att spärra adap‐
tern. Du tar bort adaptern genom att
vrida grepplattan neråt och flytta den
ur skenan.
Variabelt avdelningsnät
Sätt in adaptrar på de platser i ske‐
norna som krävs. Sätt samman nätets
stånghalvor.
Montera nätet genom att trycka sam‐
man stången något och placera den i rätt adapterfästen.
Ta bort nätet genom att trycka sam‐
man stången och ta bort den från ad‐
apterfästena.
