OPEL ZAFIRA C 2016.5 Instruktionsbok

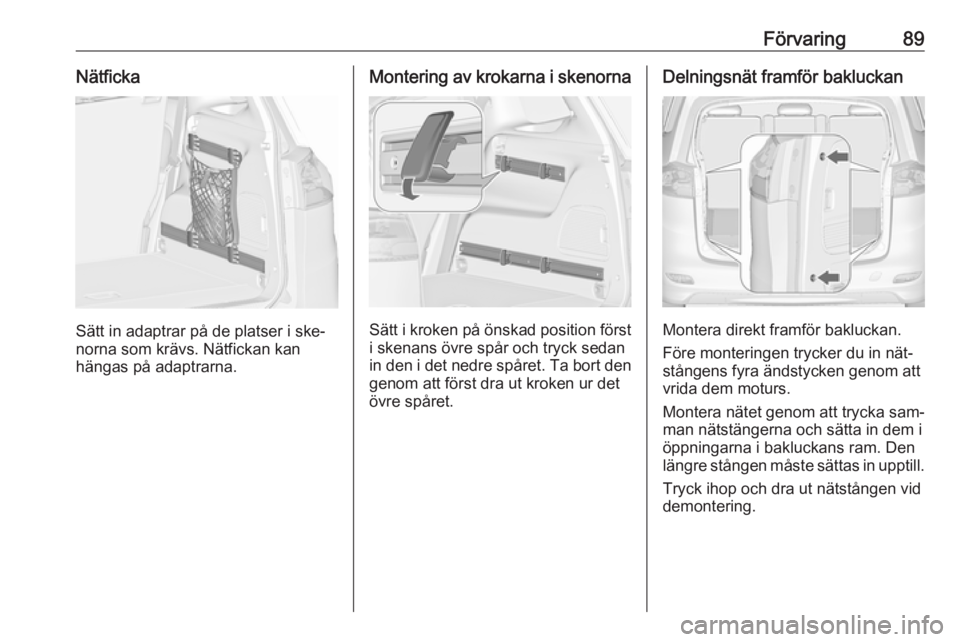

Förvaring89Nätficka
Sätt in adaptrar på de platser i ske‐
norna som krävs. Nätfickan kan
hängas på adaptrarna.
Montering av krokarna i skenorna
Sätt i kroken på önskad position först
i skenans övre spår och tryck sedan
in den i det nedre spåret. Ta bort den
genom att först dra ut kroken ur det
övre spåret.
Delningsnät framför bakluckan
Montera direkt framför bakluckan.
Före monteringen trycker du in nät‐
stångens fyra ändstycken genom att
vrida dem moturs.
Montera nätet genom att trycka sam‐
man nätstängerna och sätta in dem i
öppningarna i bakluckans ram. Den
längre stången måste sättas in upptill.
Tryck ihop och dra ut nätstången vid
demontering.

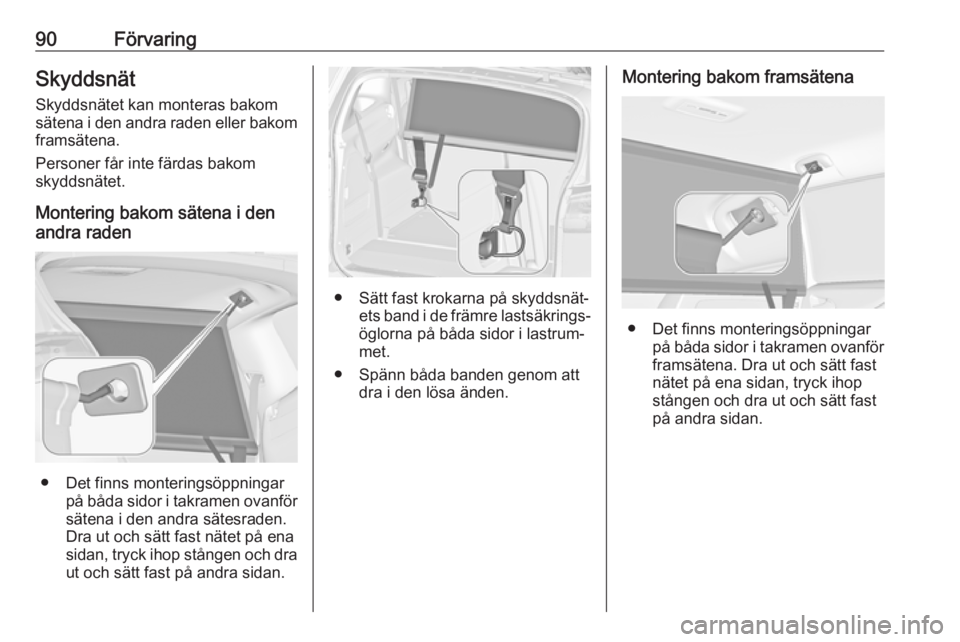

90FörvaringSkyddsnätSkyddsnätet kan monteras bakom
sätena i den andra raden eller bakom
framsätena.
Personer får inte färdas bakom
skyddsnätet.
Montering bakom sätena i den
andra raden
● Det finns monteringsöppningar på båda sidor i takramen ovanför
sätena i den andra sätesraden.
Dra ut och sätt fast nätet på ena
sidan, tryck ihop stången och dra
ut och sätt fast på andra sidan.
● Sätt fast krokarna på skyddsnät‐ ets band i de främre lastsäkrings‐
öglorna på båda sidor i lastrum‐ met.
● Spänn båda banden genom att dra i den lösa änden.
Montering bakom framsätena
● Det finns monteringsöppningar på båda sidor i takramen ovanför
framsätena. Dra ut och sätt fast
nätet på ena sidan, tryck ihop
stången och dra ut och sätt fast
på andra sidan.

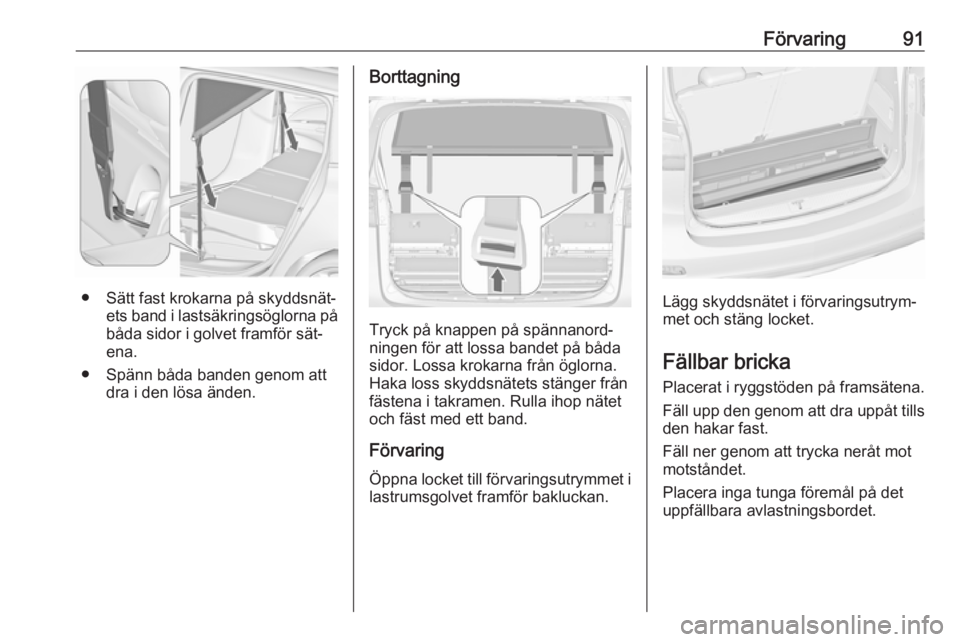

Förvaring91
● Sätt fast krokarna på skyddsnät‐ets band i lastsäkringsöglorna påbåda sidor i golvet framför sät‐
ena.
● Spänn båda banden genom att dra i den lösa änden.
Borttagning
Tryck på knappen på spännanord‐
ningen för att lossa bandet på båda
sidor. Lossa krokarna från öglorna.
Haka loss skyddsnätets stänger från
fästena i takramen. Rulla ihop nätet
och fäst med ett band.
Förvaring Öppna locket till förvaringsutrymmet i lastrumsgolvet framför bakluckan.
Lägg skyddsnätet i förvaringsutrym‐
met och stäng locket.
Fällbar bricka Placerat i ryggstöden på framsätena.
Fäll upp den genom att dra uppåt tills
den hakar fast.
Fäll ner genom att trycka neråt mot motståndet.
Placera inga tunga föremål på det uppfällbara avlastningsbordet.

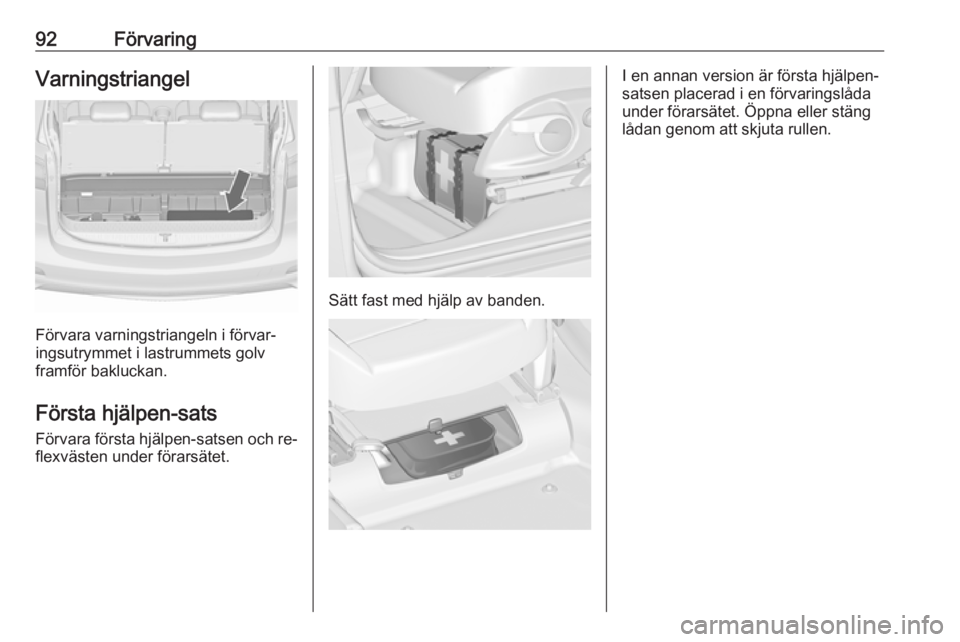

92FörvaringVarningstriangel
Förvara varningstriangeln i förvar‐
ingsutrymmet i lastrummets golv
framför bakluckan.
Första hjälpen-sats Förvara första hjälpen-satsen och re‐ flexvästen under förarsätet.
Sätt fast med hjälp av banden.
I en annan version är första hjälpen-
satsen placerad i en förvaringslåda under förarsätet. Öppna eller stänglådan genom att skjuta rullen.

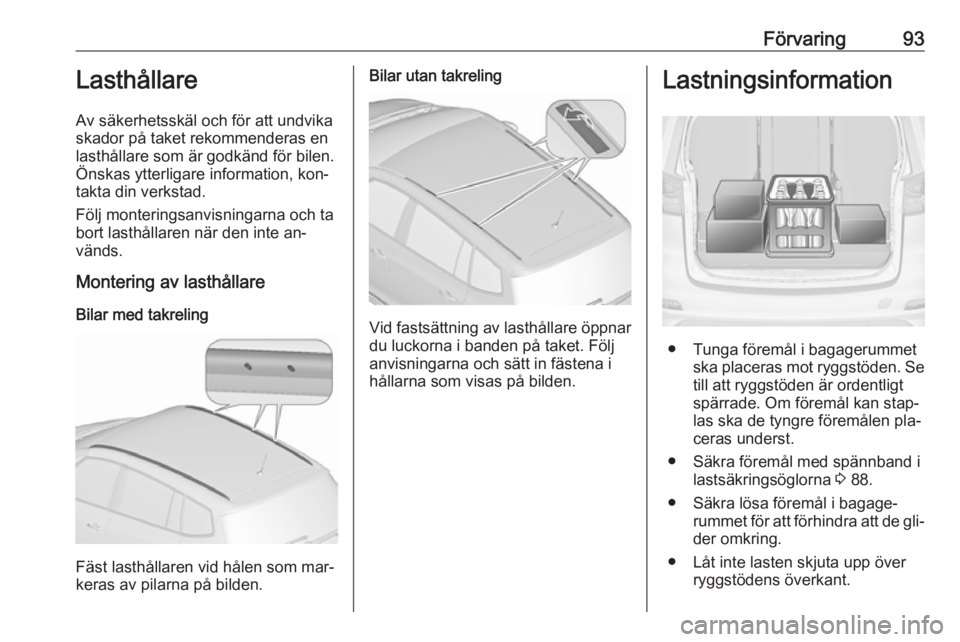

Förvaring93Lasthållare
Av säkerhetsskäl och för att undvika skador på taket rekommenderas en lasthållare som är godkänd för bilen.
Önskas ytterligare information, kon‐
takta din verkstad.
Följ monteringsanvisningarna och ta
bort lasthållaren när den inte an‐
vänds.
Montering av lasthållare
Bilar med takreling
Fäst lasthållaren vid hålen som mar‐
keras av pilarna på bilden.
Bilar utan takreling
Vid fastsättning av lasthållare öppnar
du luckorna i banden på taket. Följ
anvisningarna och sätt in fästena i
hållarna som visas på bilden.
Lastningsinformation
● Tunga föremål i bagagerummet ska placeras mot ryggstöden. Setill att ryggstöden är ordentligtspärrade. Om föremål kan stap‐
las ska de tyngre föremålen pla‐
ceras underst.
● Säkra föremål med spännband i lastsäkringsöglorna 3 88.
● Säkra lösa föremål i bagage‐ rummet för att förhindra att de gli‐
der omkring.
● Låt inte lasten skjuta upp över ryggstödens överkant.

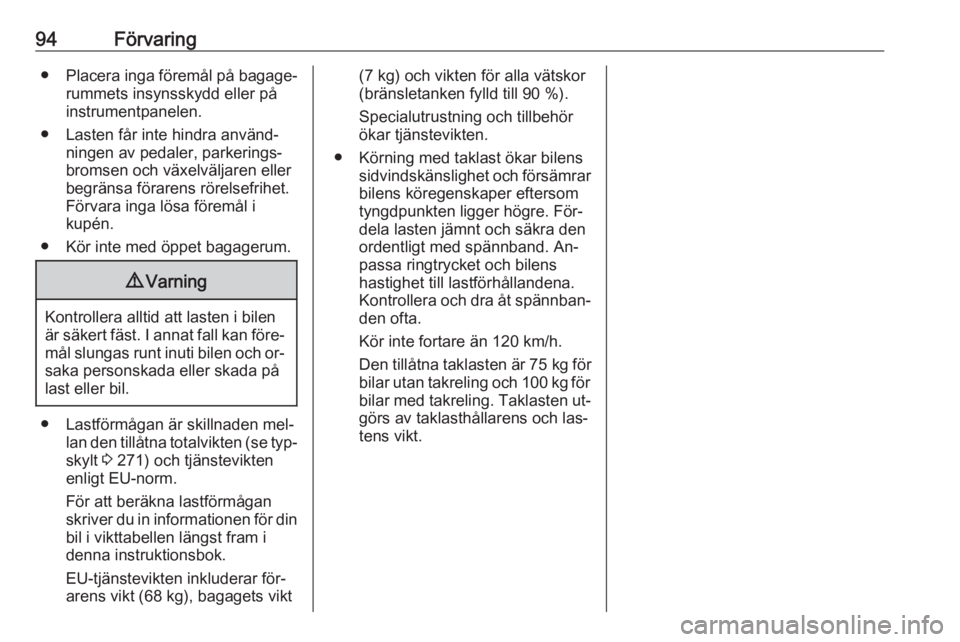

94Förvaring●Placera inga föremål på bagage‐
rummets insynsskydd eller på
instrumentpanelen.
● Lasten får inte hindra använd‐ ningen av pedaler, parkerings‐
bromsen och växelväljaren eller
begränsa förarens rörelsefrihet.
Förvara inga lösa föremål i
kupén.
● Kör inte med öppet bagagerum.9 Varning
Kontrollera alltid att lasten i bilen
är säkert fäst. I annat fall kan före‐ mål slungas runt inuti bilen och or‐saka personskada eller skada på
last eller bil.
● Lastförmågan är skillnaden mel‐ lan den tillåtna totalvikten (se typ‐
skylt 3 271) och tjänstevikten
enligt EU-norm.
För att beräkna lastförmågan
skriver du in informationen för din
bil i vikttabellen längst fram i denna instruktionsbok.
EU-tjänstevikten inkluderar för‐
arens vikt (68 kg), bagagets vikt
(7 kg) och vikten för alla vätskor
(bränsletanken fylld till 90 %).
Specialutrustning och tillbehör
ökar tjänstevikten.
● Körning med taklast ökar bilens sidvindskänslighet och försämrarbilens köregenskaper eftersom
tyngdpunkten ligger högre. För‐
dela lasten jämnt och säkra den
ordentligt med spännband. An‐
passa ringtrycket och bilens
hastighet till lastförhållandena.
Kontrollera och dra åt spännban‐ den ofta.
Kör inte fortare än 120 km/h.
Den tillåtna taklasten är 75 kg för
bilar utan takreling och 100 kg för
bilar med takreling. Taklasten ut‐
görs av taklasthållarens och las‐
tens vikt.

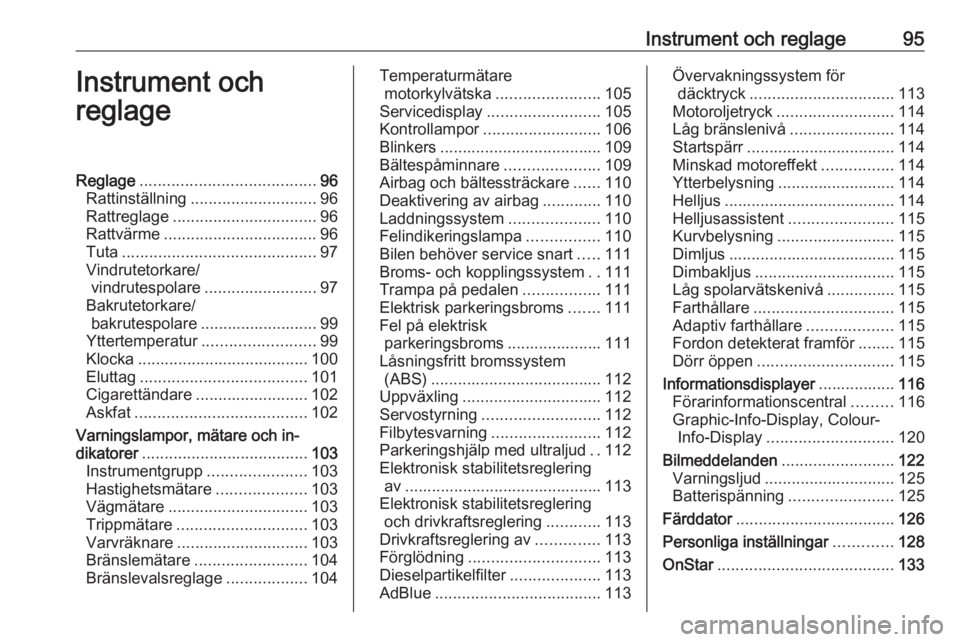

Instrument och reglage95Instrument och
reglageReglage ....................................... 96
Rattinställning ............................ 96
Rattreglage ................................ 96
Rattvärme .................................. 96
Tuta ........................................... 97
Vindrutetorkare/ vindrutespolare ......................... 97
Bakrutetorkare/ bakrutespolare .......................... 99
Yttertemperatur ......................... 99
Klocka ...................................... 100
Eluttag ..................................... 101
Cigarettändare ......................... 102
Askfat ...................................... 102
Varningslampor, mätare och in‐
dikatorer ..................................... 103
Instrumentgrupp ......................103
Hastighetsmätare ....................103
Vägmätare ............................... 103
Trippmätare ............................. 103
Varvräknare ............................. 103
Bränslemätare ......................... 104
Bränslevalsreglage ..................104Temperaturmätare
motorkylvätska .......................105
Servicedisplay ......................... 105
Kontrollampor .......................... 106
Blinkers .................................... 109
Bältespåminnare .....................109
Airbag och bältessträckare ......110
Deaktivering av airbag .............110
Laddningssystem ....................110
Felindikeringslampa ................110
Bilen behöver service snart .....111
Broms- och kopplingssystem ..111
Trampa på pedalen .................111
Elektrisk parkeringsbroms .......111
Fel på elektrisk parkeringsbroms ..................... 111
Låsningsfritt bromssystem (ABS) ...................................... 112
Uppväxling ............................... 112
Servostyrning .......................... 112
Filbytesvarning ........................ 112
Parkeringshjälp med ultraljud ..112
Elektronisk stabilitetsreglering av ............................................ 113
Elektronisk stabilitetsreglering och drivkraftsreglering ............113
Drivkraftsreglering av ..............113
Förglödning ............................. 113
Dieselpartikelfilter ....................113
AdBlue ..................................... 113Övervakningssystem för
däcktryck ................................ 113
Motoroljetryck .......................... 114
Låg bränslenivå .......................114
Startspärr ................................. 114
Minskad motoreffekt ................114
Ytterbelysning .......................... 114
Helljus ...................................... 114
Helljusassistent .......................115
Kurvbelysning .......................... 115
Dimljus ..................................... 115
Dimbakljus ............................... 115
Låg spolarvätskenivå ...............115
Farthållare ............................... 115
Adaptiv farthållare ...................115
Fordon detekterat framför ........115
Dörr öppen .............................. 115
Informationsdisplayer .................116
Förarinformationscentral .........116
Graphic-Info-Display, Colour- Info-Display ............................ 120
Bilmeddelanden .........................122
Varningsljud ............................. 125
Batterispänning .......................125
Färddator ................................... 126
Personliga inställningar .............128
OnStar ....................................... 133

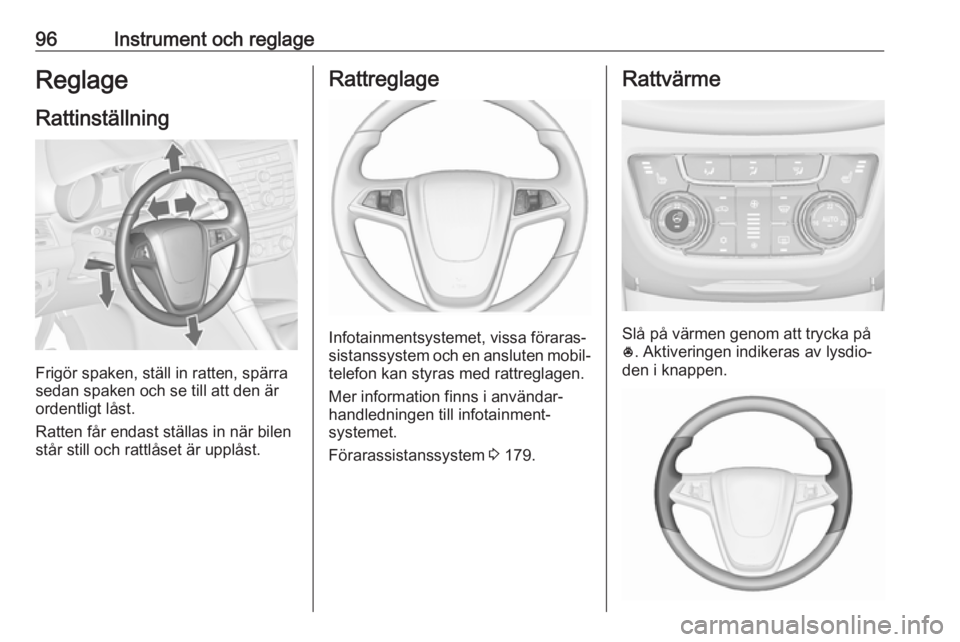

96Instrument och reglageReglageRattinställning
Frigör spaken, ställ in ratten, spärra
sedan spaken och se till att den är
ordentligt låst.
Ratten får endast ställas in när bilen
står still och rattlåset är upplåst.
Rattreglage
Infotainmentsystemet, vissa föraras‐
sistanssystem och en ansluten mobil‐ telefon kan styras med rattreglagen.
Mer information finns i användar‐
handledningen till infotainment‐
systemet.
Förarassistanssystem 3 179.
Rattvärme
Slå på värmen genom att trycka på
* . Aktiveringen indikeras av lysdio‐
den i knappen.

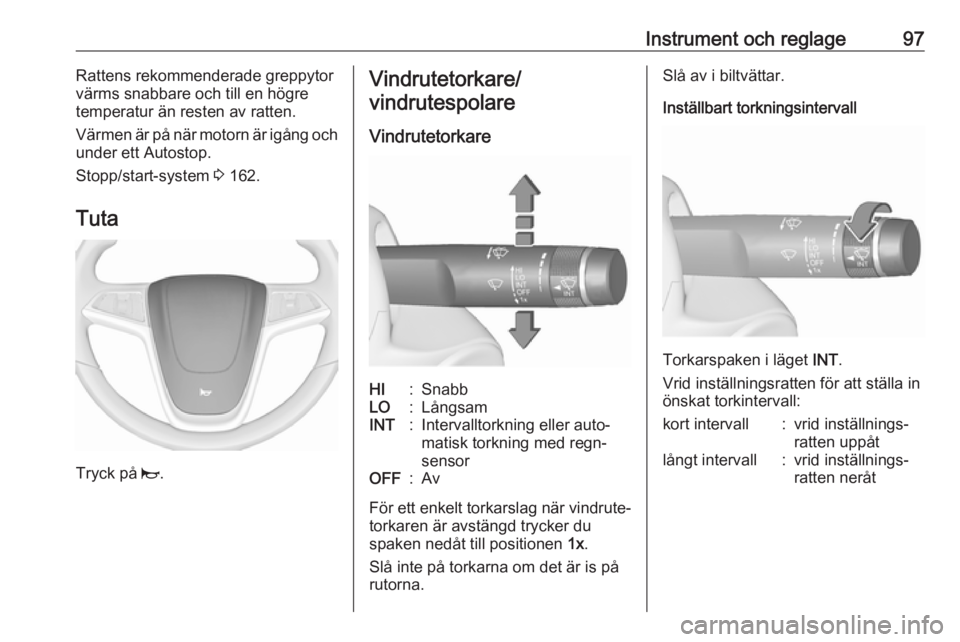

Instrument och reglage97Rattens rekommenderade greppytor
värms snabbare och till en högre
temperatur än resten av ratten.
Värmen är på när motorn är igång och
under ett Autostop.
Stopp/start-system 3 162.
Tuta
Tryck på j.
Vindrutetorkare/
vindrutespolare
VindrutetorkareHI:SnabbLO:LångsamINT:Intervalltorkning eller auto‐
matisk torkning med regn‐
sensorOFF:Av
För ett enkelt torkarslag när vindrute‐
torkaren är avstängd trycker du
spaken nedåt till positionen 1x.
Slå inte på torkarna om det är is på
rutorna.
Slå av i biltvättar.
Inställbart torkningsintervall
Torkarspaken i läget INT.
Vrid inställningsratten för att ställa in
önskat torkintervall:
kort intervall:vrid inställnings‐
ratten uppåtlångt intervall:vrid inställnings‐
ratten neråt

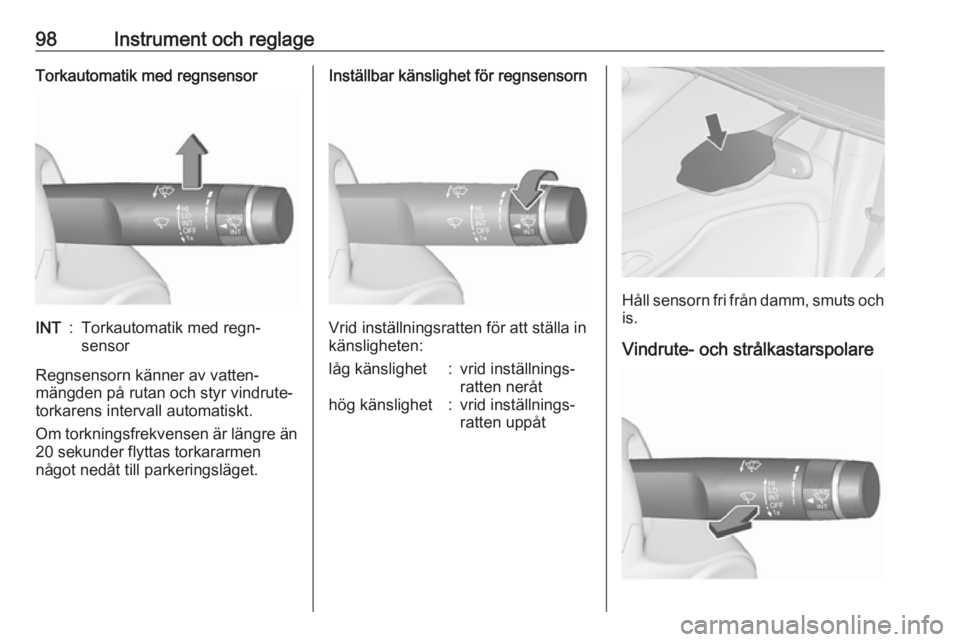

98Instrument och reglageTorkautomatik med regnsensorINT:Torkautomatik med regn‐
sensor
Regnsensorn känner av vatten‐
mängden på rutan och styr vindrute‐
torkarens intervall automatiskt.
Om torkningsfrekvensen är längre än 20 sekunder flyttas torkararmen
något nedåt till parkeringsläget.
Inställbar känslighet för regnsensorn
Vrid inställningsratten för att ställa in
känsligheten:
låg känslighet:vrid inställnings‐
ratten neråthög känslighet:vrid inställnings‐
ratten uppåt
Håll sensorn fri från damm, smuts och is.
Vindrute- och strålkastarspolare
