OPEL ZAFIRA C 2016.5 Manual de Instrucciones (in Spanish)

Cuidado del vehículo269Si hay que aumentar o reducir la pre‐
sión de los neumáticos en un ve‐
hículo con sistema de control de pre‐ sión de los neumáticos, desconecte
el encendido. Después de ajustar la
presión de los neumáticos, conecte el
encendido y seleccione el ajuste co‐
rrespondiente en la página Carga de
los neumáticos en el centro de infor‐
mación del conductor, 3 124.
Dependencia de la temperatura La presión de los neumáticos de‐pende de la temperatura del neumá‐
tico. Durante la conducción, aumen‐
tan la temperatura y la presión de los neumáticos. Los valores de presión
de los neumáticos proporcionados en
la etiqueta de información de los neu‐ máticos y el cuadro de presión de losneumáticos son válidos para neumá‐
ticos fríos, es decir, a 20 °C.
La presión aumenta casi 10 kPa para
un aumento de temperatura de
10 °C. Esto debe tenerse en cuenta
al verificar neumáticos calientes.
El valor de la presión mostrado en el
centro de información del conductor
representa la presión real de los neu‐máticos. Un neumático frío mostrará
un valor inferior, lo cual no significa
que exista una fuga de aire.
Sistema de control de presión de los neumáticos
El sistema de control de presión de
los neumáticos (TPMS) comprueba la presión de los cuatro neumáticos una
vez al minuto, cuando la velocidad del vehículo supera un determinado lí‐
mite.Atención
El sistema de control de presión
de los neumáticos sólo puede avi‐
sarle de un problema de presión
baja de los neumáticos y no susti‐ tuye a las tareas de manteni‐
miento de los neumáticos por
parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y los
neumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de con‐
trol de presión de los neumáticos es obligatorio legalmente, el uso de
ruedas sin sensores de presión po‐
dría anular el permiso de circulación
del vehículo.
Las presiones actuales de los neu‐
máticos pueden mostrarse en el
Menú de información del vehículo del
centro de información del conductor.
El menú se puede seleccionar me‐
diante los botones en la palanca de
los intermitentes.
Pulse MENU para seleccionar Menú
de información del vehículo X .

270Cuidado del vehículo

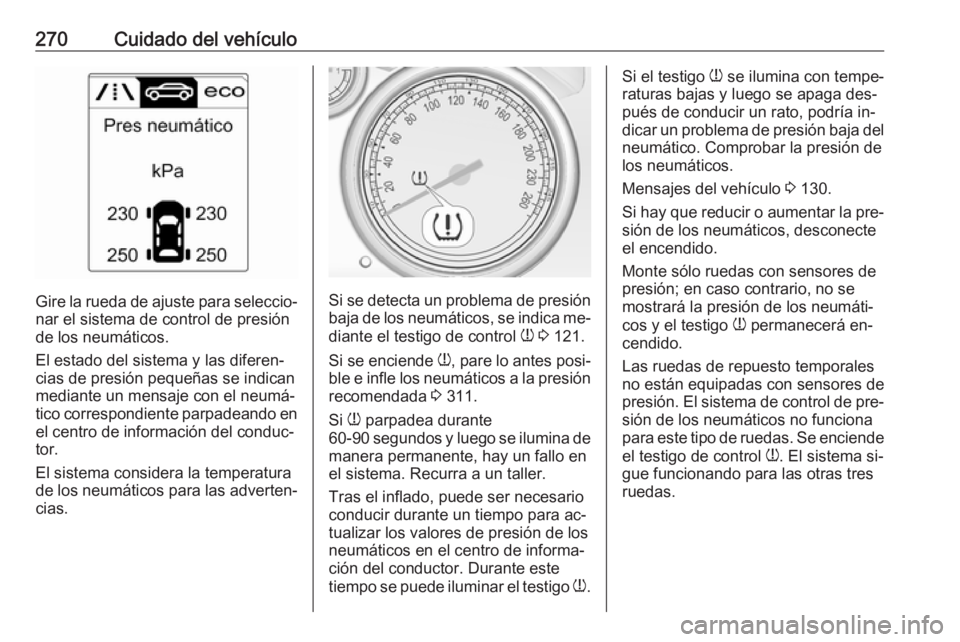

Gire la rueda de ajuste para seleccio‐
nar el sistema de control de presión
de los neumáticos.
El estado del sistema y las diferen‐
cias de presión pequeñas se indican
mediante un mensaje con el neumá‐
tico correspondiente parpadeando en el centro de información del conduc‐
tor.
El sistema considera la temperatura
de los neumáticos para las adverten‐
cias.Si se detecta un problema de presión
baja de los neumáticos, se indica me‐
diante el testigo de control w 3 121.
Si se enciende w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 311.
Si w parpadea durante
60-90 segundos y luego se ilumina de manera permanente, hay un fallo en
el sistema. Recurra a un taller.
Tras el inflado, puede ser necesario
conducir durante un tiempo para ac‐
tualizar los valores de presión de los
neumáticos en el centro de informa‐
ción del conductor. Durante este
tiempo se puede iluminar el testigo w.
Si el testigo
w se ilumina con tempe‐
raturas bajas y luego se apaga des‐
pués de conducir un rato, podría in‐
dicar un problema de presión baja del neumático. Comprobar la presión de
los neumáticos.
Mensajes del vehículo 3 130.
Si hay que reducir o aumentar la pre‐ sión de los neumáticos, desconecte
el encendido.
Monte sólo ruedas con sensores de
presión; en caso contrario, no se
mostrará la presión de los neumáti‐
cos y el testigo w permanecerá en‐
cendido.
Las ruedas de repuesto temporales no están equipadas con sensores depresión. El sistema de control de pre‐
sión de los neumáticos no funciona
para este tipo de ruedas. Se enciende
el testigo de control w. El sistema si‐
gue funcionando para las otras tres ruedas.

Cuidado del vehículo271El uso de juegos de reparación de
neumáticos disponibles en comercios
puede menoscabar el funciona‐
miento del sistema. Se recomienda el uso de juegos homologados por el fa‐ bricante.
El uso de dispositivos electrónicos o
la proximidad a instalaciones que uti‐
lizan frecuencias de onda similares
podría afectar al funcionamiento del
sistema de control de presión de los
neumáticos.
Cada vez que se sustituyan neumáti‐ cos, hay que desmontar y revisar los
sensores del sistema de control de
presión de los neumáticos. En el caso del sensor atornillado: sustituya el nú‐
cleo de la válvula y el anillo de se‐
llado. En el caso del sensor con pin‐
zas: sustituya el vástago de válvula
completo.

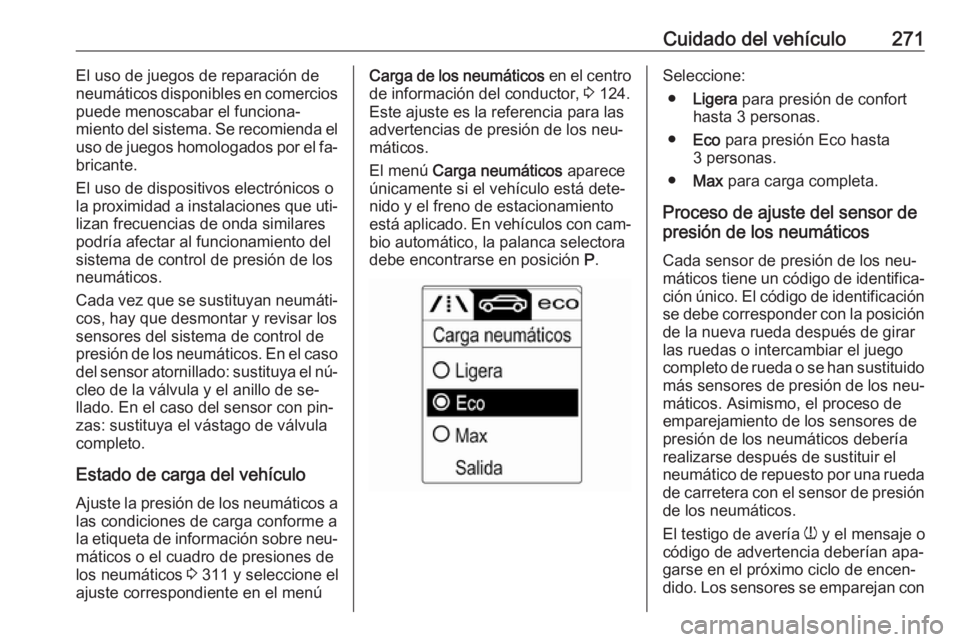

Estado de carga del vehículo
Ajuste la presión de los neumáticos a
las condiciones de carga conforme a
la etiqueta de información sobre neu‐
máticos o el cuadro de presiones de
los neumáticos 3 311 y seleccione el
ajuste correspondiente en el menúCarga de los neumáticos en el centro
de información del conductor, 3 124.
Este ajuste es la referencia para las
advertencias de presión de los neu‐
máticos.
El menú Carga neumáticos aparece
únicamente si el vehículo está dete‐
nido y el freno de estacionamiento está aplicado. En vehículos con cam‐ bio automático, la palanca selectora
debe encontrarse en posición P.Seleccione:
● Ligera para presión de confort
hasta 3 personas.
● Eco para presión Eco hasta
3 personas.
● Max para carga completa.
Proceso de ajuste del sensor de
presión de los neumáticos
Cada sensor de presión de los neu‐
máticos tiene un código de identifica‐ ción único. El código de identificación
se debe corresponder con la posición de la nueva rueda después de girar
las ruedas o intercambiar el juego
completo de rueda o se han sustituido más sensores de presión de los neu‐
máticos. Asimismo, el proceso de
emparejamiento de los sensores de
presión de los neumáticos debería
realizarse después de sustituir el
neumático de repuesto por una rueda
de carretera con el sensor de presión
de los neumáticos.
El testigo de avería w y el mensaje o
código de advertencia deberían apa‐
garse en el próximo ciclo de encen‐
dido. Los sensores se emparejan con

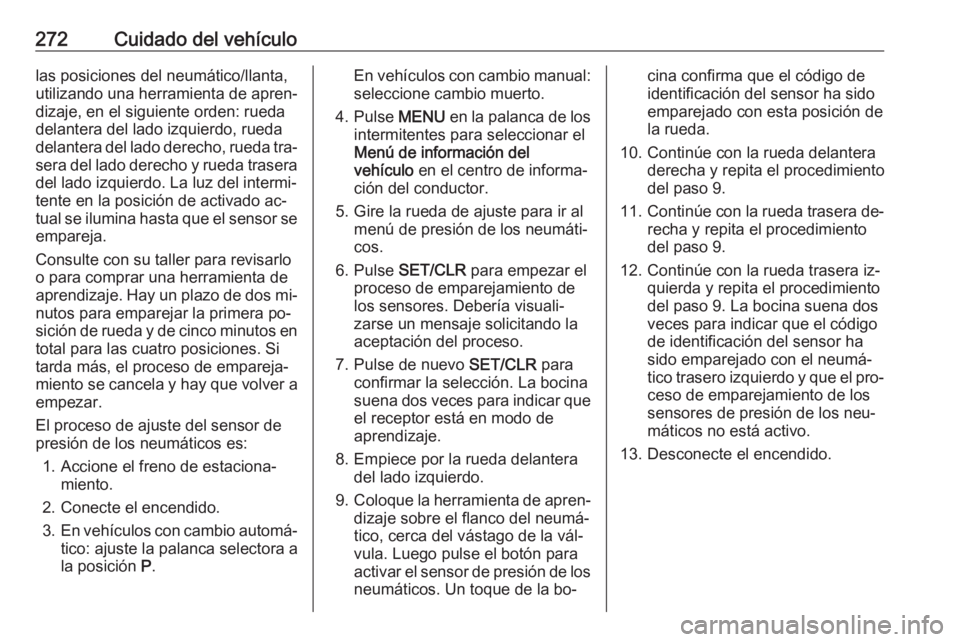

272Cuidado del vehículolas posiciones del neumático/llanta,utilizando una herramienta de apren‐
dizaje, en el siguiente orden: rueda
delantera del lado izquierdo, rueda
delantera del lado derecho, rueda tra‐
sera del lado derecho y rueda trasera del lado izquierdo. La luz del intermi‐
tente en la posición de activado ac‐
tual se ilumina hasta que el sensor se
empareja.
Consulte con su taller para revisarlo
o para comprar una herramienta de
aprendizaje. Hay un plazo de dos mi‐
nutos para emparejar la primera po‐
sición de rueda y de cinco minutos en
total para las cuatro posiciones. Si
tarda más, el proceso de empareja‐
miento se cancela y hay que volver a empezar.
El proceso de ajuste del sensor de
presión de los neumáticos es:
1. Accione el freno de estaciona‐ miento.
2. Conecte el encendido. 3. En vehículos con cambio automá‐
tico: ajuste la palanca selectora ala posición P.En vehículos con cambio manual:
seleccione cambio muerto.
4. Pulse MENU en la palanca de los
intermitentes para seleccionar el Menú de información del
vehículo en el centro de informa‐
ción del conductor.
5. Gire la rueda de ajuste para ir al menú de presión de los neumáti‐
cos.
6. Pulse SET/CLR para empezar el
proceso de emparejamiento de
los sensores. Debería visuali‐
zarse un mensaje solicitando la
aceptación del proceso.
7. Pulse de nuevo SET/CLR para
confirmar la selección. La bocina
suena dos veces para indicar que el receptor está en modo de
aprendizaje.
8. Empiece por la rueda delantera del lado izquierdo.
9. Coloque la herramienta de apren‐
dizaje sobre el flanco del neumá‐tico, cerca del vástago de la vál‐
vula. Luego pulse el botón para
activar el sensor de presión de los neumáticos. Un toque de la bo‐cina confirma que el código de
identificación del sensor ha sido
emparejado con esta posición de
la rueda.
10. Continúe con la rueda delantera derecha y repita el procedimiento
del paso 9.
11. Continúe con la rueda trasera de‐
recha y repita el procedimiento
del paso 9.
12. Continúe con la rueda trasera iz‐ quierda y repita el procedimiento
del paso 9. La bocina suena dos
veces para indicar que el código
de identificación del sensor ha
sido emparejado con el neumá‐
tico trasero izquierdo y que el pro‐ ceso de emparejamiento de los
sensores de presión de los neu‐ máticos no está activo.
13. Desconecte el encendido.

Cuidado del vehículo27314. Ajuste los cuatro neumáticos a lapresión de aire recomendada en
la etiqueta de presiones de los
neumáticos.
15. Asegúrese de que el estado de carga del neumático se ajuste
conforme a la presión seleccio‐
nada 3 124.

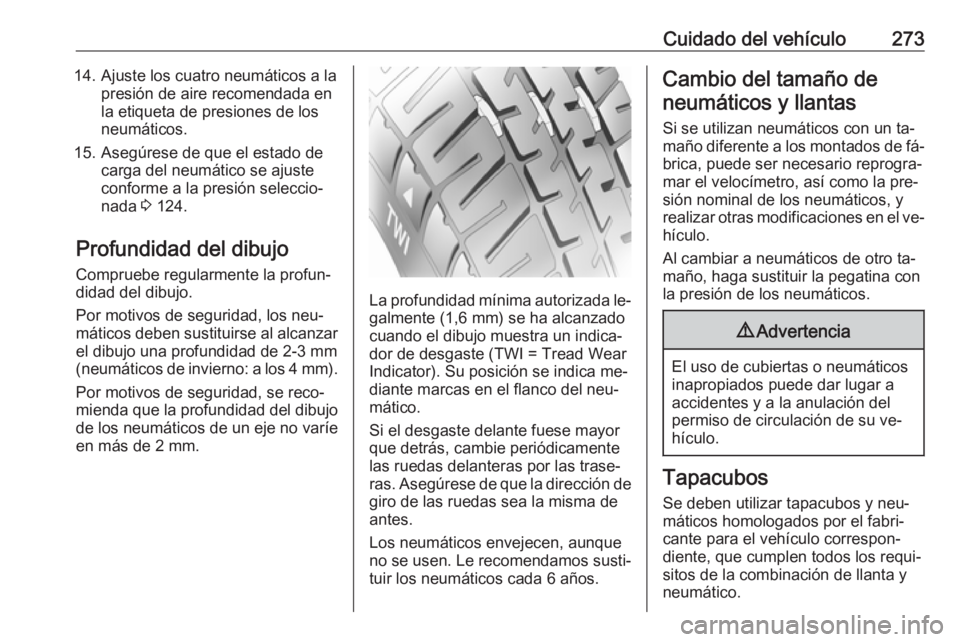

Profundidad del dibujo Compruebe regularmente la profun‐
didad del dibujo.
Por motivos de seguridad, los neu‐ máticos deben sustituirse al alcanzar
el dibujo una profundidad de 2-3 mm (neumáticos de invierno: a los 4 mm ).
Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo
de los neumáticos de un eje no varíe en más de 2 mm.
La profundidad mínima autorizada le‐ galmente (1,6 mm) se ha alcanzado
cuando el dibujo muestra un indica‐
dor de desgaste (TWI = Tread Wear
Indicator). Su posición se indica me‐
diante marcas en el flanco del neu‐
mático.
Si el desgaste delante fuese mayor
que detrás, cambie periódicamente
las ruedas delanteras por las trase‐
ras. Asegúrese de que la dirección de
giro de las ruedas sea la misma de
antes.
Los neumáticos envejecen, aunque
no se usen. Le recomendamos susti‐ tuir los neumáticos cada 6 años.
Cambio del tamaño de
neumáticos y llantas
Si se utilizan neumáticos con un ta‐
maño diferente a los montados de fá‐ brica, puede ser necesario reprogra‐mar el velocímetro, así como la pre‐
sión nominal de los neumáticos, y
realizar otras modificaciones en el ve‐
hículo.
Al cambiar a neumáticos de otro ta‐
maño, haga sustituir la pegatina con
la presión de los neumáticos.9 Advertencia
El uso de cubiertas o neumáticos
inapropiados puede dar lugar a
accidentes y a la anulación del
permiso de circulación de su ve‐
hículo.
Tapacubos
Se deben utilizar tapacubos y neu‐
máticos homologados por el fabri‐
cante para el vehículo correspon‐
diente, que cumplen todos los requi‐
sitos de la combinación de llanta y
neumático.

274Cuidado del vehículoSi no se utilizan tapacubos y neumá‐
ticos homologados por el fabricante,
los neumáticos no deben disponer de nervadura de protección radial.
Los tapacubos no deben menoscabar
la refrigeración de los frenos.9 Advertencia
El uso de neumáticos o tapacubos
inadecuados puede dar lugar a la
pérdida repentina de presión y,
por tanto, ocasionar un accidente.
Vehículos con llantas de acero: Si uti‐
liza tuercas de bloqueo de rueda, no
coloque tapacubos.

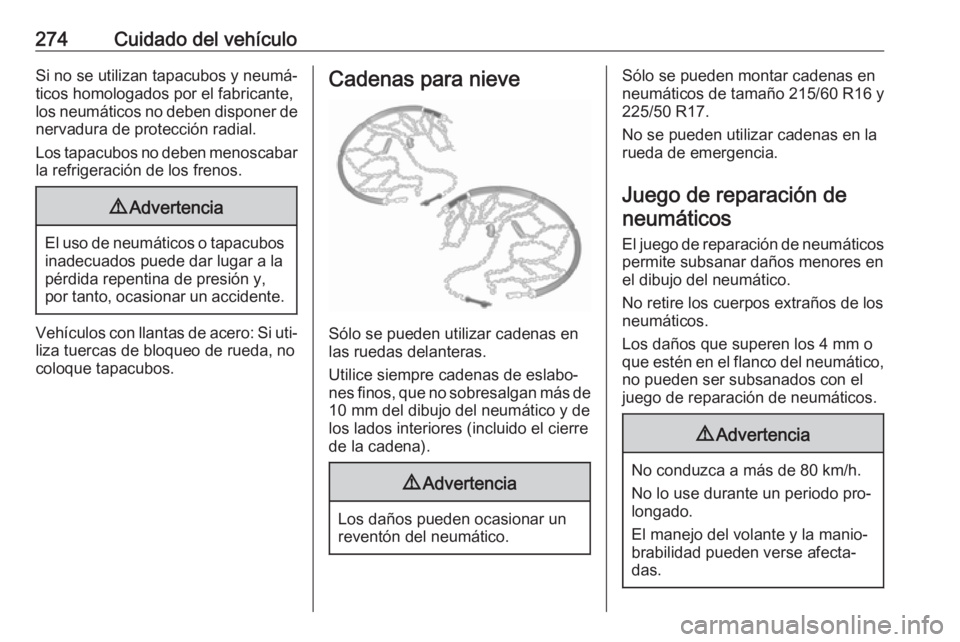

Cadenas para nieve
Sólo se pueden utilizar cadenas en
las ruedas delanteras.
Utilice siempre cadenas de eslabo‐
nes finos, que no sobresalgan más de 10 mm del dibujo del neumático y de
los lados interiores (incluido el cierre
de la cadena).
9 Advertencia
Los daños pueden ocasionar un
reventón del neumático.
Sólo se pueden montar cadenas en
neumáticos de tamaño 215/60 R16 y
225/50 R17.
No se pueden utilizar cadenas en la
rueda de emergencia.
Juego de reparación deneumáticos
El juego de reparación de neumáticos permite subsanar daños menores en
el dibujo del neumático.
No retire los cuerpos extraños de los
neumáticos.
Los daños que superen los 4 mm o que estén en el flanco del neumático, no pueden ser subsanados con el
juego de reparación de neumáticos.9 Advertencia
No conduzca a más de 80 km/h.
No lo use durante un periodo pro‐
longado.
El manejo del volante y la manio‐
brabilidad pueden verse afecta‐ das.

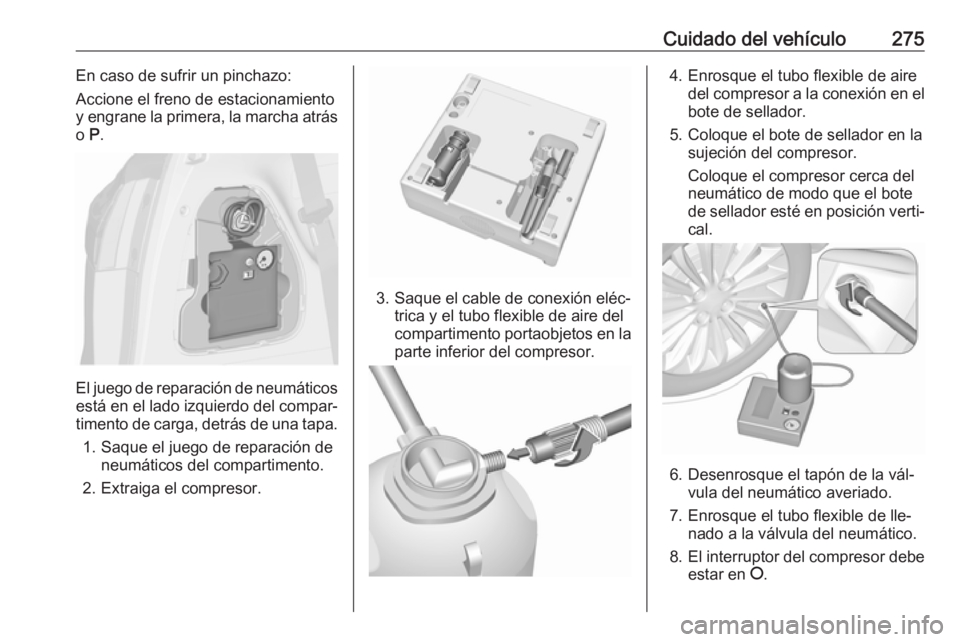

Cuidado del vehículo275En caso de sufrir un pinchazo:
Accione el freno de estacionamiento
y engrane la primera, la marcha atrás
o P.
El juego de reparación de neumáticos
está en el lado izquierdo del compar‐
timento de carga, detrás de una tapa.
1. Saque el juego de reparación de neumáticos del compartimento.
2. Extraiga el compresor.
3. Saque el cable de conexión eléc‐ trica y el tubo flexible de aire del
compartimento portaobjetos en la parte inferior del compresor.
4. Enrosque el tubo flexible de aire del compresor a la conexión en el
bote de sellador.
5. Coloque el bote de sellador en la sujeción del compresor.
Coloque el compresor cerca del
neumático de modo que el bote
de sellador esté en posición verti‐ cal.
6. Desenrosque el tapón de la vál‐ vula del neumático averiado.
7. Enrosque el tubo flexible de lle‐ nado a la válvula del neumático.
8. El interruptor del compresor debe
estar en J.

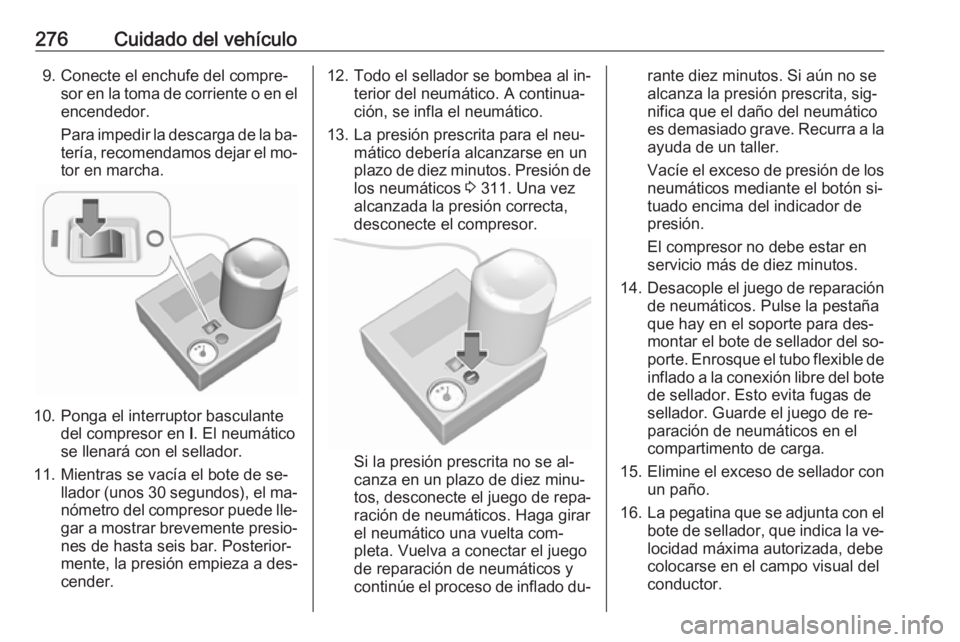

276Cuidado del vehículo9. Conecte el enchufe del compre‐sor en la toma de corriente o en el
encendedor.
Para impedir la descarga de la ba‐
tería, recomendamos dejar el mo‐
tor en marcha.
10. Ponga el interruptor basculante del compresor en I. El neumático
se llenará con el sellador.
11. Mientras se vacía el bote de se‐ llador (unos 30 segundos), el ma‐nómetro del compresor puede lle‐
gar a mostrar brevemente presio‐
nes de hasta seis bar. Posterior‐
mente, la presión empieza a des‐
cender.
12. Todo el sellador se bombea al in‐ terior del neumático. A continua‐
ción, se infla el neumático.
13. La presión prescrita para el neu‐ mático debería alcanzarse en un
plazo de diez minutos. Presión de los neumáticos 3 311. Una vez
alcanzada la presión correcta,
desconecte el compresor.
Si la presión prescrita no se al‐
canza en un plazo de diez minu‐
tos, desconecte el juego de repa‐
ración de neumáticos. Haga girar
el neumático una vuelta com‐
pleta. Vuelva a conectar el juego de reparación de neumáticos y
continúe el proceso de inflado du‐
rante diez minutos. Si aún no se
alcanza la presión prescrita, sig‐
nifica que el daño del neumático
es demasiado grave. Recurra a la ayuda de un taller.
Vacíe el exceso de presión de los
neumáticos mediante el botón si‐ tuado encima del indicador de
presión.
El compresor no debe estar en
servicio más de diez minutos.
14. Desacople el juego de reparación
de neumáticos. Pulse la pestaña
que hay en el soporte para des‐
montar el bote de sellador del so‐ porte. Enrosque el tubo flexible de
inflado a la conexión libre del bote de sellador. Esto evita fugas de
sellador. Guarde el juego de re‐
paración de neumáticos en el
compartimento de carga.
15. Elimine el exceso de sellador con
un paño.
16. La pegatina que se adjunta con el
bote de sellador, que indica la ve‐ locidad máxima autorizada, debecolocarse en el campo visual del
conductor.

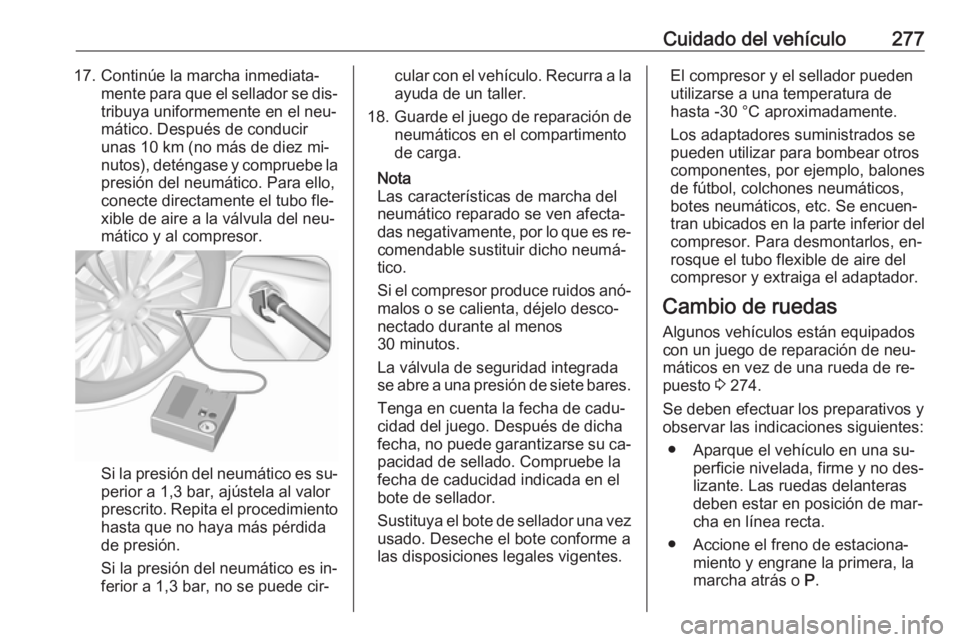

Cuidado del vehículo27717. Continúe la marcha inmediata‐mente para que el sellador se dis‐tribuya uniformemente en el neu‐
mático. Después de conducir
unas 10 km (no más de diez mi‐
nutos), deténgase y compruebe la presión del neumático. Para ello,
conecte directamente el tubo fle‐
xible de aire a la válvula del neu‐
mático y al compresor.
Si la presión del neumático es su‐ perior a 1,3 bar, ajústela al valor
prescrito. Repita el procedimiento
hasta que no haya más pérdida
de presión.
Si la presión del neumático es in‐
ferior a 1,3 bar, no se puede cir‐
cular con el vehículo. Recurra a la ayuda de un taller.
18. Guarde el juego de reparación de
neumáticos en el compartimento
de carga.
Nota
Las características de marcha del
neumático reparado se ven afecta‐
das negativamente, por lo que es re‐ comendable sustituir dicho neumá‐
tico.
Si el compresor produce ruidos anó‐
malos o se calienta, déjelo desco‐
nectado durante al menos
30 minutos.
La válvula de seguridad integrada
se abre a una presión de siete bares.
Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su ca‐ pacidad de sellado. Compruebe la
fecha de caducidad indicada en el
bote de sellador.
Sustituya el bote de sellador una vez usado. Deseche el bote conforme a
las disposiciones legales vigentes.El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -30 °C aproximadamente.
Los adaptadores suministrados se
pueden utilizar para bombear otros componentes, por ejemplo, balones
de fútbol, colchones neumáticos,
botes neumáticos, etc. Se encuen‐
tran ubicados en la parte inferior del
compresor. Para desmontarlos, en‐
rosque el tubo flexible de aire del
compresor y extraiga el adaptador.
Cambio de ruedas
Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐ puesto 3 274.
Se deben efectuar los preparativos y observar las indicaciones siguientes:
● Aparque el vehículo en una su‐ perficie nivelada, firme y no des‐
lizante. Las ruedas delanteras
deben estar en posición de mar‐
cha en línea recta.
● Accione el freno de estaciona‐ miento y engrane la primera, la
marcha atrás o P.

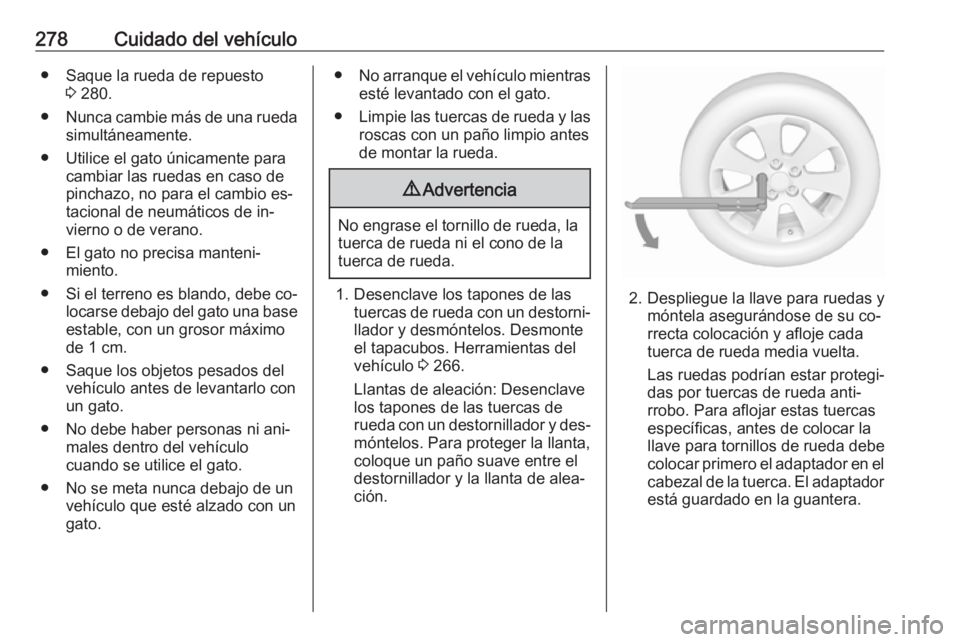

278Cuidado del vehículo● Saque la rueda de repuesto3 280.
● Nunca cambie más de una rueda
simultáneamente.
● Utilice el gato únicamente para cambiar las ruedas en caso de
pinchazo, no para el cambio es‐ tacional de neumáticos de in‐
vierno o de verano.
● El gato no precisa manteni‐ miento.
● Si el terreno es blando, debe co‐ locarse debajo del gato una baseestable, con un grosor máximo
de 1 cm.
● Saque los objetos pesados del vehículo antes de levantarlo con
un gato.
● No debe haber personas ni ani‐ males dentro del vehículo
cuando se utilice el gato.
● No se meta nunca debajo de un vehículo que esté alzado con un
gato.● No arranque el vehículo mientras
esté levantado con el gato.
● Limpie las tuercas de rueda y las
roscas con un paño limpio antes
de montar la rueda.9 Advertencia
No engrase el tornillo de rueda, la
tuerca de rueda ni el cono de la
tuerca de rueda.
1. Desenclave los tapones de las tuercas de rueda con un destorni‐llador y desmóntelos. Desmonte
el tapacubos. Herramientas del
vehículo 3 266.
Llantas de aleación: Desenclave
los tapones de las tuercas de
rueda con un destornillador y des‐
móntelos. Para proteger la llanta,
coloque un paño suave entre el
destornillador y la llanta de alea‐
ción.2. Despliegue la llave para ruedas y móntela asegurándose de su co‐
rrecta colocación y afloje cada
tuerca de rueda media vuelta.
Las ruedas podrían estar protegi‐
das por tuercas de rueda anti‐
rrobo. Para aflojar estas tuercas
específicas, antes de colocar la
llave para tornillos de rueda debe
colocar primero el adaptador en el
cabezal de la tuerca. El adaptador
está guardado en la guantera.
