Cuidado del vehículo249Batería del vehículo

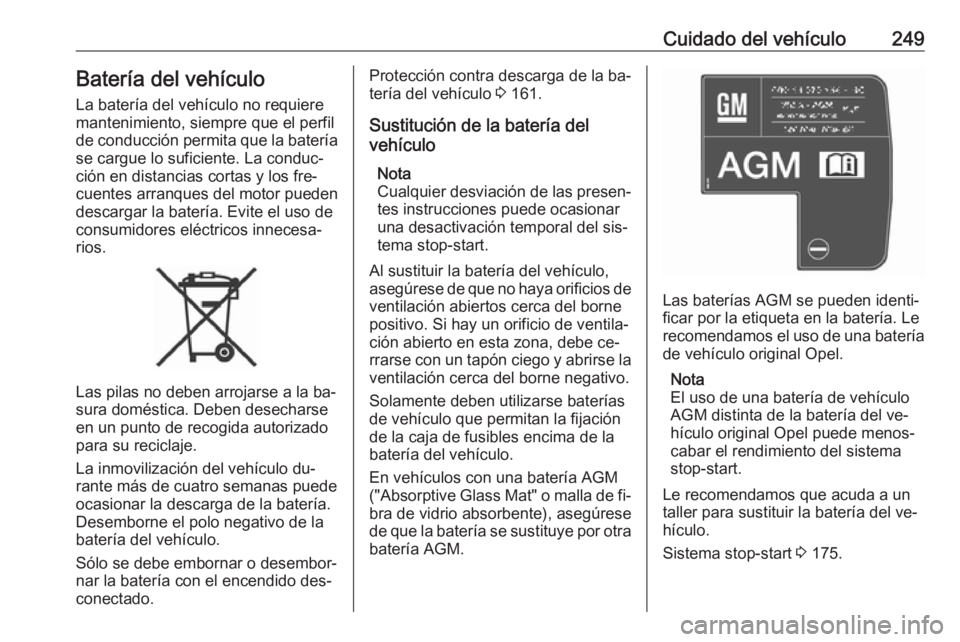

La batería del vehículo no requiere
mantenimiento, siempre que el perfil
de conducción permita que la batería
se cargue lo suficiente. La conduc‐
ción en distancias cortas y los fre‐
cuentes arranques del motor pueden
descargar la batería. Evite el uso de consumidores eléctricos innecesa‐rios.
Las pilas no deben arrojarse a la ba‐
sura doméstica. Deben desecharse en un punto de recogida autorizado
para su reciclaje.
La inmovilización del vehículo du‐
rante más de cuatro semanas puede
ocasionar la descarga de la batería.
Desemborne el polo negativo de la
batería del vehículo.
Sólo se debe embornar o desembor‐
nar la batería con el encendido des‐
conectado.
Protección contra descarga de la ba‐
tería del vehículo 3 161.
Sustitución de la batería del
vehículo
Nota
Cualquier desviación de las presen‐
tes instrucciones puede ocasionar
una desactivación temporal del sis‐
tema stop-start.
Al sustituir la batería del vehículo, asegúrese de que no haya orificios de
ventilación abiertos cerca del borne
positivo. Si hay un orificio de ventila‐
ción abierto en esta zona, debe ce‐
rrarse con un tapón ciego y abrirse la ventilación cerca del borne negativo.
Solamente deben utilizarse baterías
de vehículo que permitan la fijación
de la caja de fusibles encima de la
batería del vehículo.
En vehículos con una batería AGM
("Absorptive Glass Mat" o malla de fi‐ bra de vidrio absorbente), asegúrese
de que la batería se sustituye por otra
batería AGM.
Las baterías AGM se pueden identi‐
ficar por la etiqueta en la batería. Le
recomendamos el uso de una batería
de vehículo original Opel.
Nota
El uso de una batería de vehículo
AGM distinta de la batería del ve‐
hículo original Opel puede menos‐
cabar el rendimiento del sistema stop-start.
Le recomendamos que acuda a un
taller para sustituir la batería del ve‐
hículo.
Sistema stop-start 3 175.

250Cuidado del vehículoCarga de la batería del vehículo9Advertencia
En vehículos con sistema stop-
start, asegúrese de que el poten‐
cial de carga no supere los
14,6 V si utiliza un cargador de ba‐ terías. En caso contrario, la bate‐
ría podría sufrir daños.
Arranque con cables 3 284.

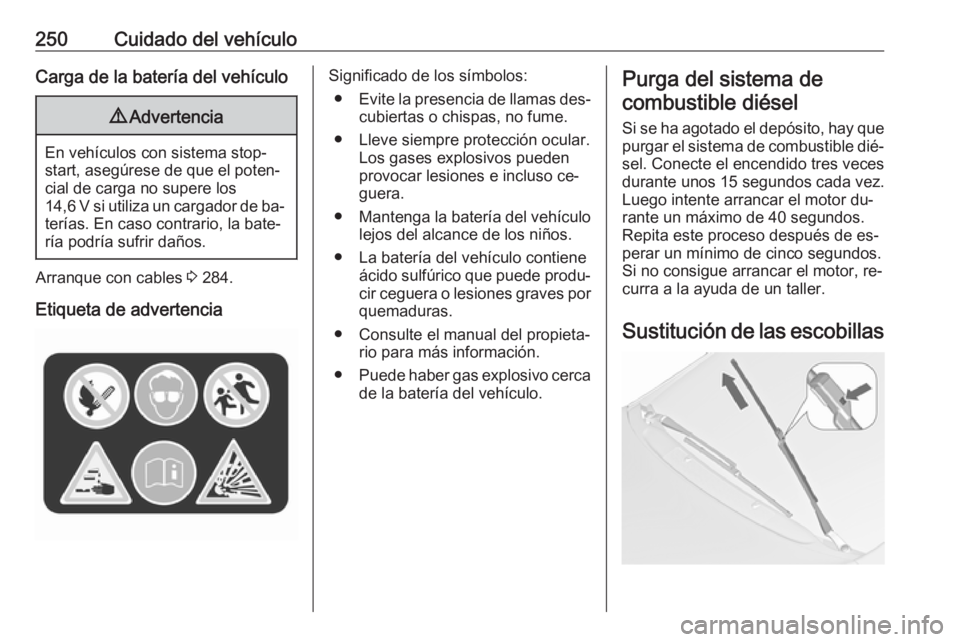

Etiqueta de advertencia
Significado de los símbolos: ● Evite la presencia de llamas des‐
cubiertas o chispas, no fume.
● Lleve siempre protección ocular. Los gases explosivos pueden
provocar lesiones e incluso ce‐
guera.
● Mantenga la batería del vehículo
lejos del alcance de los niños.
● La batería del vehículo contiene ácido sulfúrico que puede produ‐
cir ceguera o lesiones graves por quemaduras.
● Consulte el manual del propieta‐ rio para más información.
● Puede haber gas explosivo cerca
de la batería del vehículo.Purga del sistema de
combustible diésel
Si se ha agotado el depósito, hay que purgar el sistema de combustible dié‐
sel. Conecte el encendido tres veces
durante unos 15 segundos cada vez.
Luego intente arrancar el motor du‐
rante un máximo de 40 segundos.
Repita este proceso después de es‐
perar un mínimo de cinco segundos.
Si no consigue arrancar el motor, re‐
curra a la ayuda de un taller.
Sustitución de las escobillas

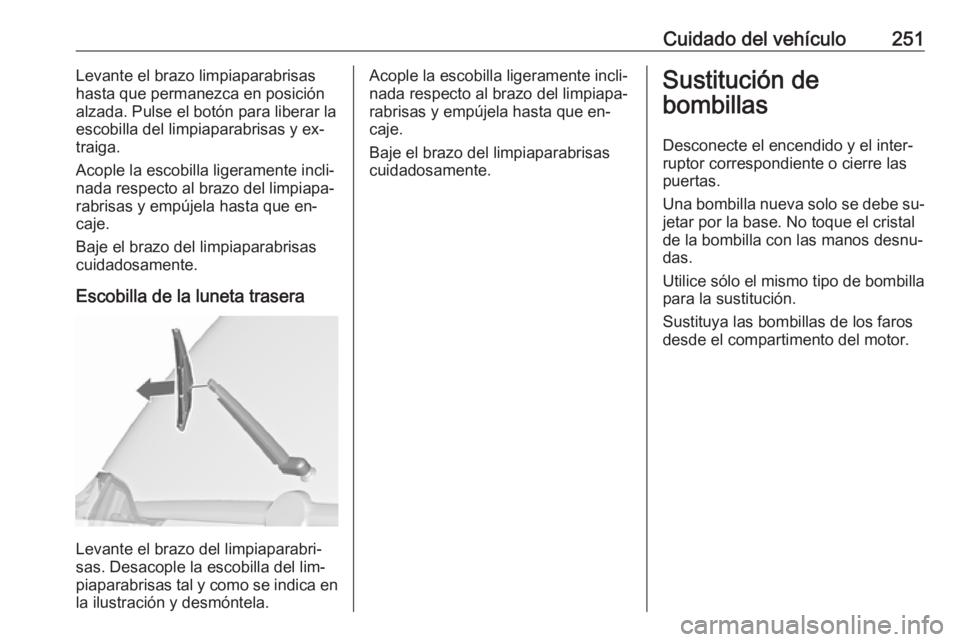

Cuidado del vehículo251Levante el brazo limpiaparabrisas
hasta que permanezca en posición alzada. Pulse el botón para liberar laescobilla del limpiaparabrisas y ex‐
traiga.
Acople la escobilla ligeramente incli‐ nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
caje.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Escobilla de la luneta trasera
Levante el brazo del limpiaparabri‐
sas. Desacople la escobilla del lim‐
piaparabrisas tal y como se indica en
la ilustración y desmóntela.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
caje.
Baje el brazo del limpiaparabrisas
cuidadosamente.Sustitución de
bombillas
Desconecte el encendido y el inter‐
ruptor correspondiente o cierre las
puertas.
Una bombilla nueva solo se debe su‐
jetar por la base. No toque el cristal
de la bombilla con las manos desnu‐ das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.

252Cuidado del vehículoFaros halógenos

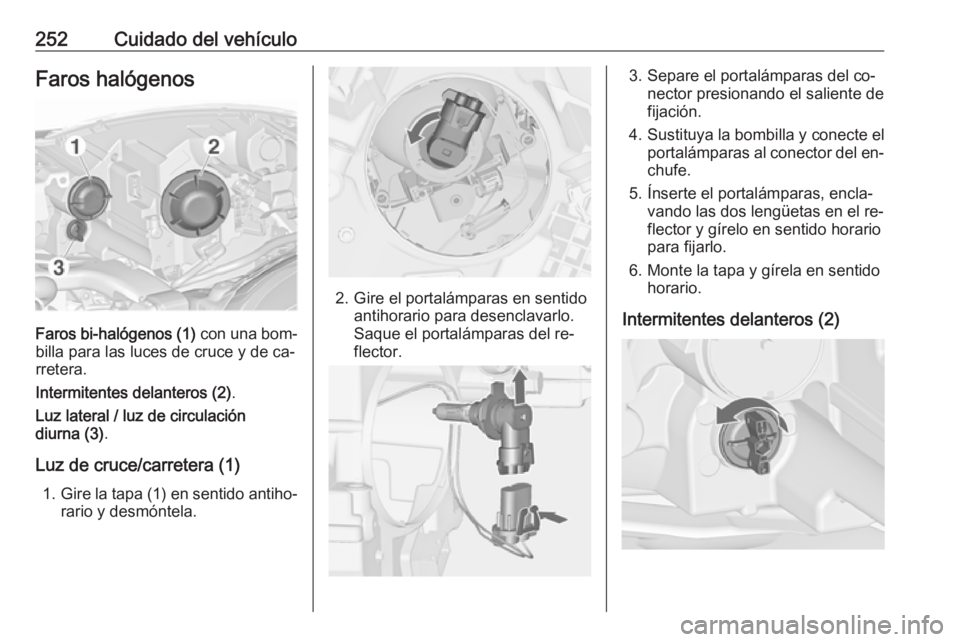

Faros bi-halógenos (1) con una bom‐
billa para las luces de cruce y de ca‐
rretera.
Intermitentes delanteros (2) .
Luz lateral / luz de circulación
diurna (3) .
Luz de cruce/carretera (1) 1. Gire la tapa (1) en sentido antiho‐
rario y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Separe el portalámparas del co‐ nector presionando el saliente de
fijación.
4. Sustituya la bombilla y conecte el portalámparas al conector del en‐chufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐
flector y gírelo en sentido horario
para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Intermitentes delanteros (2)

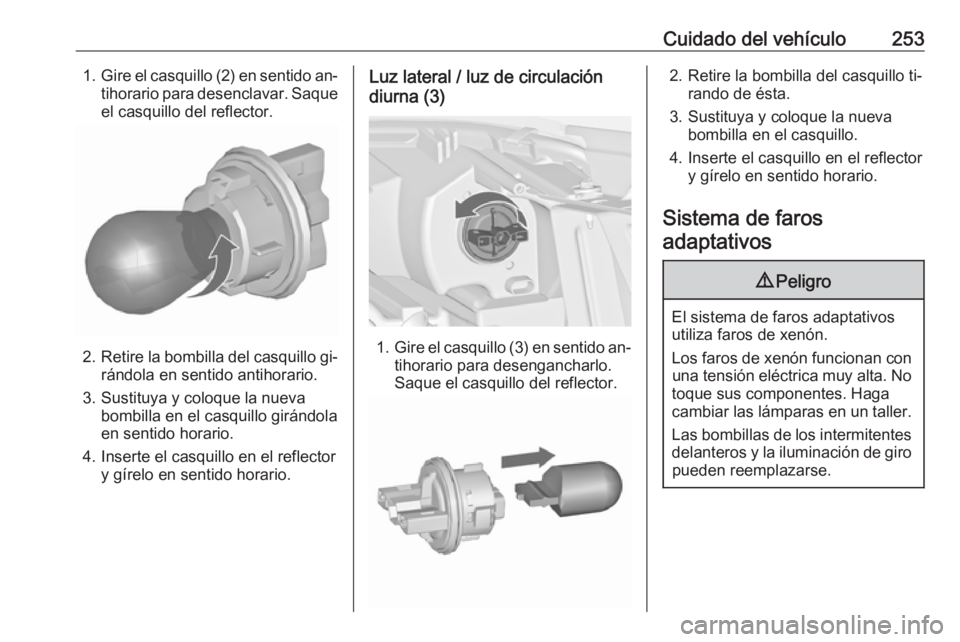

Cuidado del vehículo2531.Gire el casquillo (2) en sentido an‐
tihorario para desenclavar. Saque
el casquillo del reflector.
2. Retire la bombilla del casquillo gi‐
rándola en sentido antihorario.
3. Sustituya y coloque la nueva bombilla en el casquillo girándola
en sentido horario.
4. Inserte el casquillo en el reflector y gírelo en sentido horario.
Luz lateral / luz de circulación
diurna (3)
1. Gire el casquillo (3) en sentido an‐
tihorario para desengancharlo.
Saque el casquillo del reflector.
2. Retire la bombilla del casquillo ti‐ rando de ésta.
3. Sustituya y coloque la nueva bombilla en el casquillo.
4. Inserte el casquillo en el reflector y gírelo en sentido horario.
Sistema de faros adaptativos9 Peligro
El sistema de faros adaptativos
utiliza faros de xenón.
Los faros de xenón funcionan con una tensión eléctrica muy alta. No
toque sus componentes. Haga
cambiar las lámparas en un taller.
Las bombillas de los intermitentesdelanteros y la iluminación de giro pueden reemplazarse.

254Cuidado del vehículo
Iluminación estática en curvas (1).
Intermitentes delanteros (2) .
Las luces laterales / luces de circula‐
ción diurna está diseñadas como dio‐ dos luminosos (LED) y no se pueden
reemplazar.

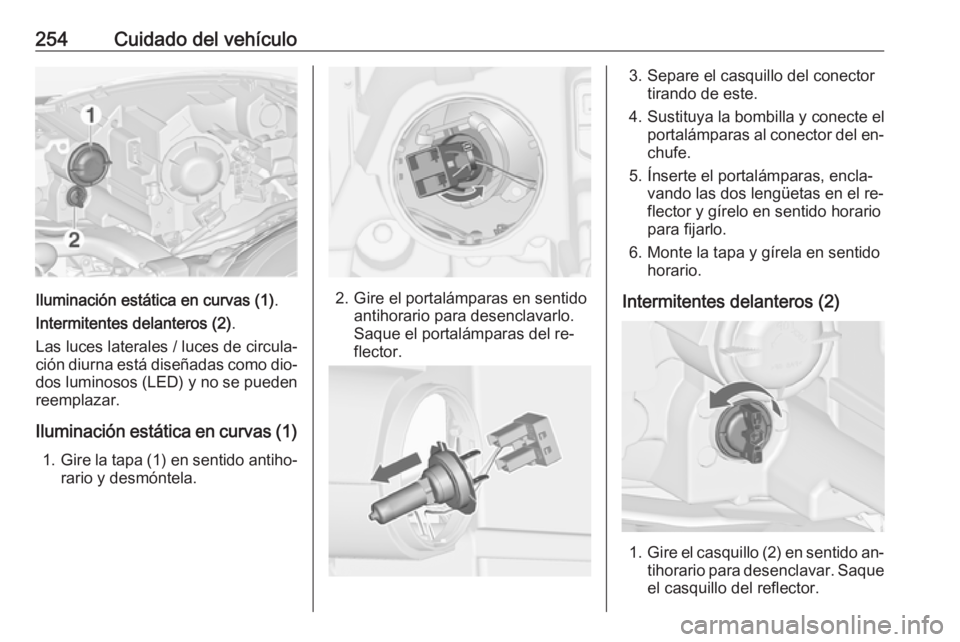

Iluminación estática en curvas (1) 1. Gire la tapa (1) en sentido antiho‐
rario y desmóntela.2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Separe el casquillo del conector tirando de este.
4. Sustituya la bombilla y conecte el portalámparas al conector del en‐chufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐flector y gírelo en sentido horario
para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Intermitentes delanteros (2)
1. Gire el casquillo (2) en sentido an‐
tihorario para desenclavar. Saque
el casquillo del reflector.

Cuidado del vehículo255
2.Retire la bombilla del casquillo gi‐
rándola en sentido antihorario.
3. Sustituya y coloque la nueva bombilla en el casquillo girándola
en sentido horario.
4. Inserte el casquillo en el reflector y gírelo en sentido horario.
Luces antiniebla Se puede acceder a las bombillas
desde debajo del vehículo.1. Extraiga los tornillos exteriores de
la cubierta, marcados por las fle‐
chas.
2. Pliegue la cubierta.
Gire el casquillo en sentido anti‐
horario y desmóntelo del reflector.
3. Separe el casquillo del conector presionando el saliente de fija‐
ción.
4. Extraiga y sustituya el casquillo con la bombilla y fije al conector
del enchufe.
5. Introduzca el casquillo en el re‐ flector y gírelo en sentido horario
para engancharlo correctamente.
6. Monte la cubierta con los tornillos.

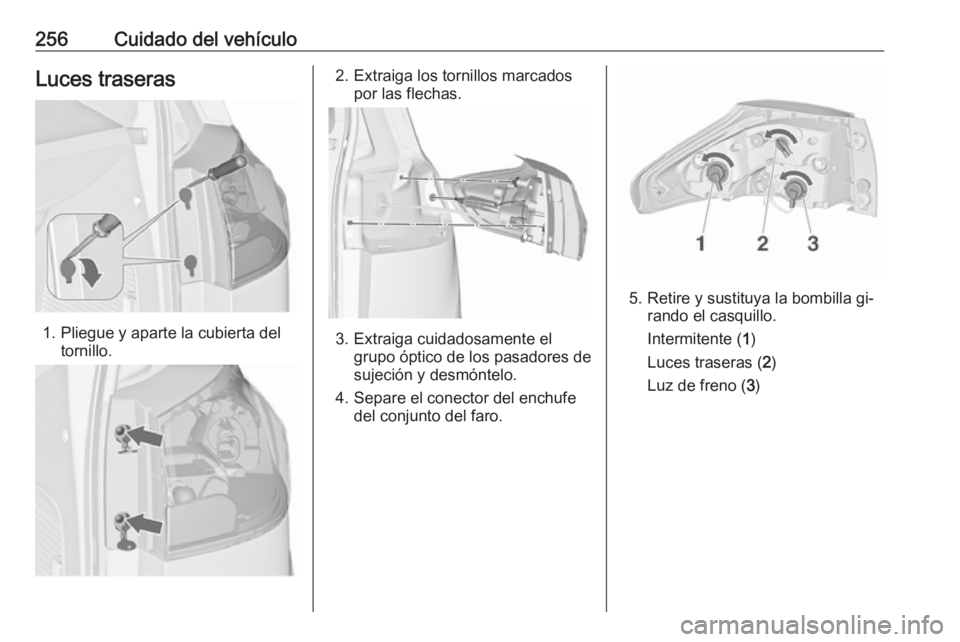

256Cuidado del vehículoLuces traseras
1. Pliegue y aparte la cubierta deltornillo.
2. Extraiga los tornillos marcados por las flechas.
3. Extraiga cuidadosamente elgrupo óptico de los pasadores de
sujeción y desmóntelo.
4. Separe el conector del enchufe del conjunto del faro.
5. Retire y sustituya la bombilla gi‐ rando el casquillo.
Intermitente ( 1)
Luces traseras ( 2)
Luz de freno ( 3)

Cuidado del vehículo257
Luces traseras con Diodos
emisores de luz (LED) para las
luces de freno y traseras

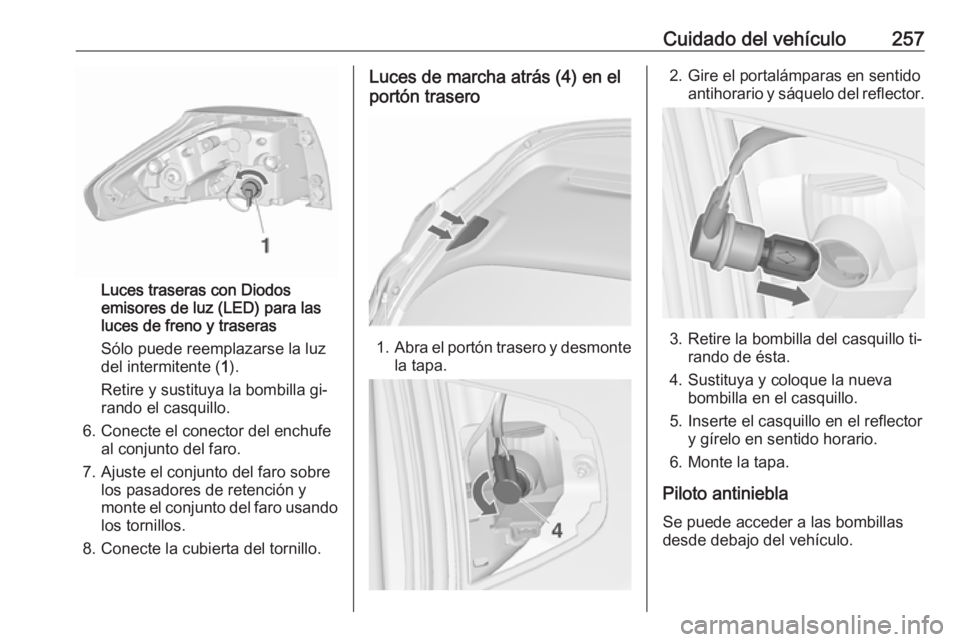

Sólo puede reemplazarse la luz
del intermitente ( 1).
Retire y sustituya la bombilla gi‐
rando el casquillo.
6. Conecte el conector del enchufe al conjunto del faro.
7. Ajuste el conjunto del faro sobre los pasadores de retención y
monte el conjunto del faro usando los tornillos.
8. Conecte la cubierta del tornillo.
Luces de marcha atrás (4) en el
portón trasero
1. Abra el portón trasero y desmonte
la tapa.
2. Gire el portalámparas en sentido antihorario y sáquelo del reflector.
3. Retire la bombilla del casquillo ti‐rando de ésta.
4. Sustituya y coloque la nueva bombilla en el casquillo.
5. Inserte el casquillo en el reflector y gírelo en sentido horario.
6. Monte la tapa.

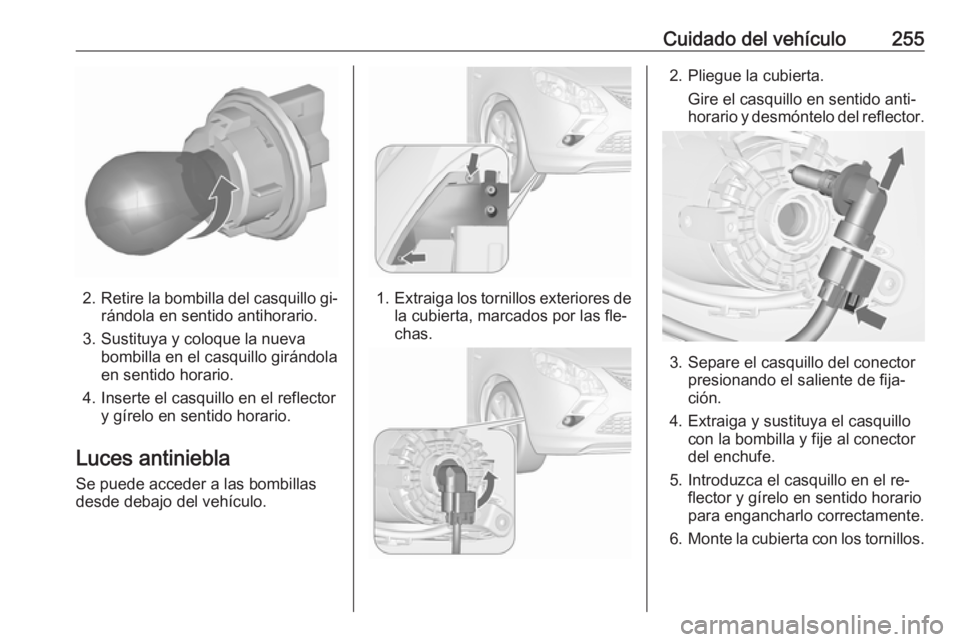

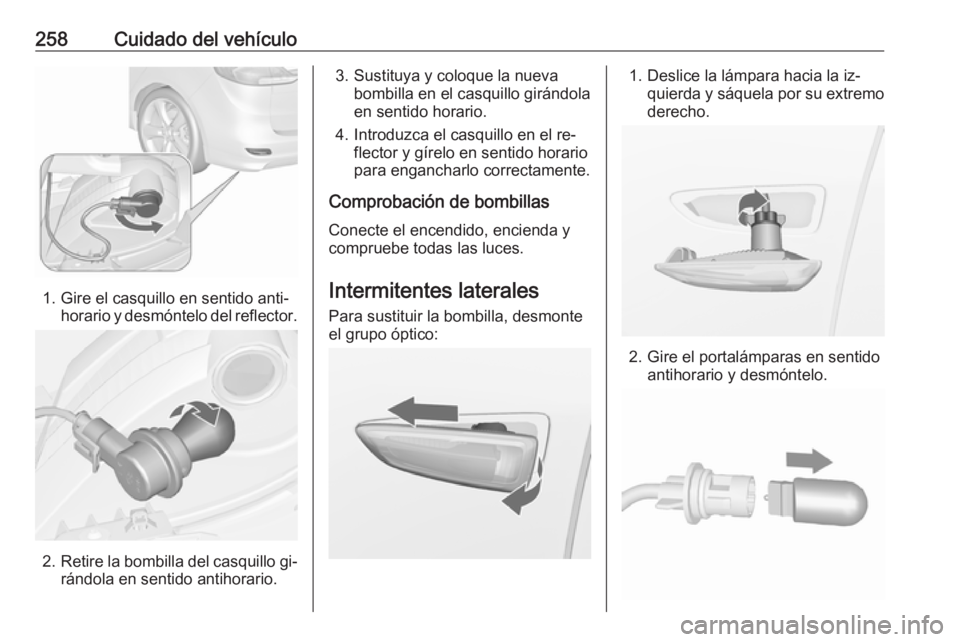

Piloto antiniebla Se puede acceder a las bombillas
desde debajo del vehículo.

258Cuidado del vehículo
1. Gire el casquillo en sentido anti‐horario y desmóntelo del reflector.
2.Retire la bombilla del casquillo gi‐
rándola en sentido antihorario.
3. Sustituya y coloque la nueva bombilla en el casquillo girándola
en sentido horario.
4. Introduzca el casquillo en el re‐ flector y gírelo en sentido horario
para engancharlo correctamente.
Comprobación de bombillas
Conecte el encendido, encienda y
compruebe todas las luces.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:1. Deslice la lámpara hacia la iz‐ quierda y sáquela por su extremo
derecho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
