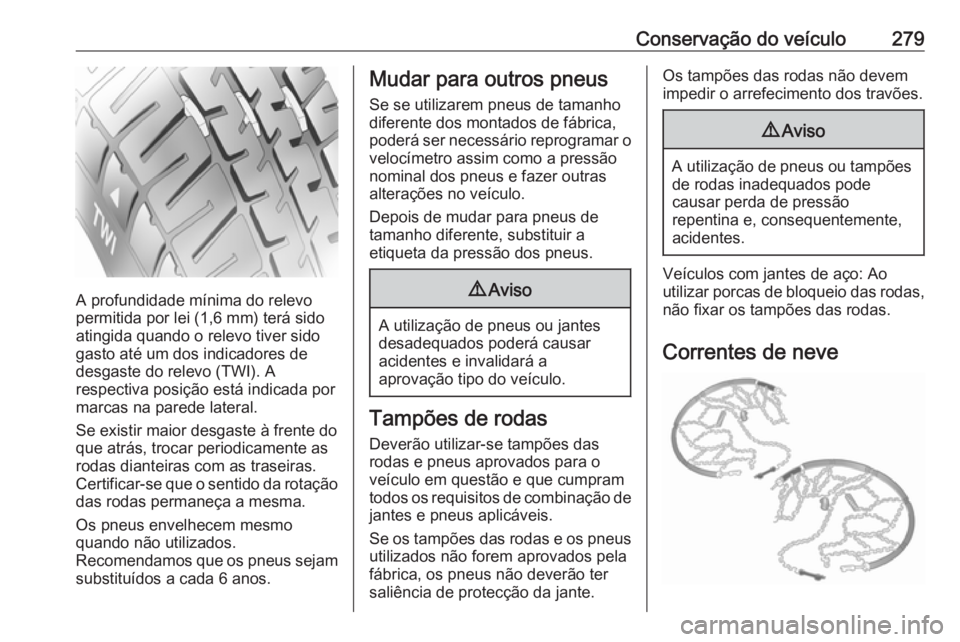

Conservação do veículo279
A profundidade mínima do relevo
permitida por lei (1,6 mm) terá sido
atingida quando o relevo tiver sido
gasto até um dos indicadores de
desgaste do relevo (TWI). A
respectiva posição está indicada por
marcas na parede lateral.
Se existir maior desgaste à frente do
que atrás, trocar periodicamente as
rodas dianteiras com as traseiras.
Certificar-se que o sentido da rotação das rodas permaneça a mesma.
Os pneus envelhecem mesmo
quando não utilizados.
Recomendamos que os pneus sejam
substituídos a cada 6 anos.
Mudar para outros pneus
Se se utilizarem pneus de tamanho
diferente dos montados de fábrica,
poderá ser necessário reprogramar o
velocímetro assim como a pressão
nominal dos pneus e fazer outras
alterações no veículo.
Depois de mudar para pneus de
tamanho diferente, substituir a
etiqueta da pressão dos pneus.9 Aviso
A utilização de pneus ou jantes
desadequados poderá causar
acidentes e invalidará a
aprovação tipo do veículo.
Tampões de rodas
Deverão utilizar-se tampões das
rodas e pneus aprovados para o
veículo em questão e que cumpram
todos os requisitos de combinação de
jantes e pneus aplicáveis.
Se os tampões das rodas e os pneus utilizados não forem aprovados pela
fábrica, os pneus não deverão ter
saliência de protecção da jante.
Os tampões das rodas não devem
impedir o arrefecimento dos travões.9 Aviso
A utilização de pneus ou tampões
de rodas inadequados pode
causar perda de pressão
repentina e, consequentemente,
acidentes.
Veículos com jantes de aço: Ao
utilizar porcas de bloqueio das rodas,
não fixar os tampões das rodas.
Correntes de neve

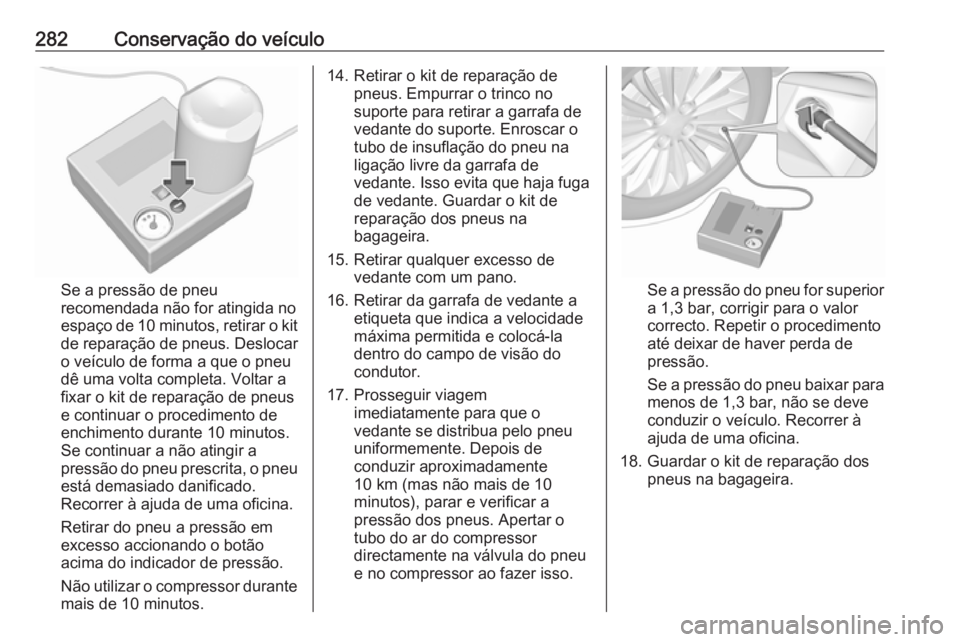

282Conservação do veículo
Se a pressão de pneu
recomendada não for atingida no
espaço de 10 minutos, retirar o kit de reparação de pneus. Deslocar
o veículo de forma a que o pneu
dê uma volta completa. Voltar a
fixar o kit de reparação de pneus
e continuar o procedimento de
enchimento durante 10 minutos.
Se continuar a não atingir a
pressão do pneu prescrita, o pneu
está demasiado danificado.
Recorrer à ajuda de uma oficina.
Retirar do pneu a pressão em
excesso accionando o botão
acima do indicador de pressão.
Não utilizar o compressor durante mais de 10 minutos.
14. Retirar o kit de reparação de pneus. Empurrar o trinco no
suporte para retirar a garrafa de
vedante do suporte. Enroscar o
tubo de insuflação do pneu na
ligação livre da garrafa de
vedante. Isso evita que haja fuga
de vedante. Guardar o kit de
reparação dos pneus na
bagageira.
15. Retirar qualquer excesso de vedante com um pano.
16. Retirar da garrafa de vedante a etiqueta que indica a velocidade
máxima permitida e colocá-la
dentro do campo de visão do
condutor.
17. Prosseguir viagem imediatamente para que o
vedante se distribua pelo pneu
uniformemente. Depois de
conduzir aproximadamente
10 km (mas não mais de 10
minutos), parar e verificar a
pressão dos pneus. Apertar o
tubo do ar do compressor
directamente na válvula do pneu
e no compressor ao fazer isso.
Se a pressão do pneu for superior a 1,3 bar, corrigir para o valorcorrecto. Repetir o procedimento
até deixar de haver perda de
pressão.
Se a pressão do pneu baixar para
menos de 1,3 bar, não se deve
conduzir o veículo. Recorrer à
ajuda de uma oficina.
18. Guardar o kit de reparação dos pneus na bagageira.

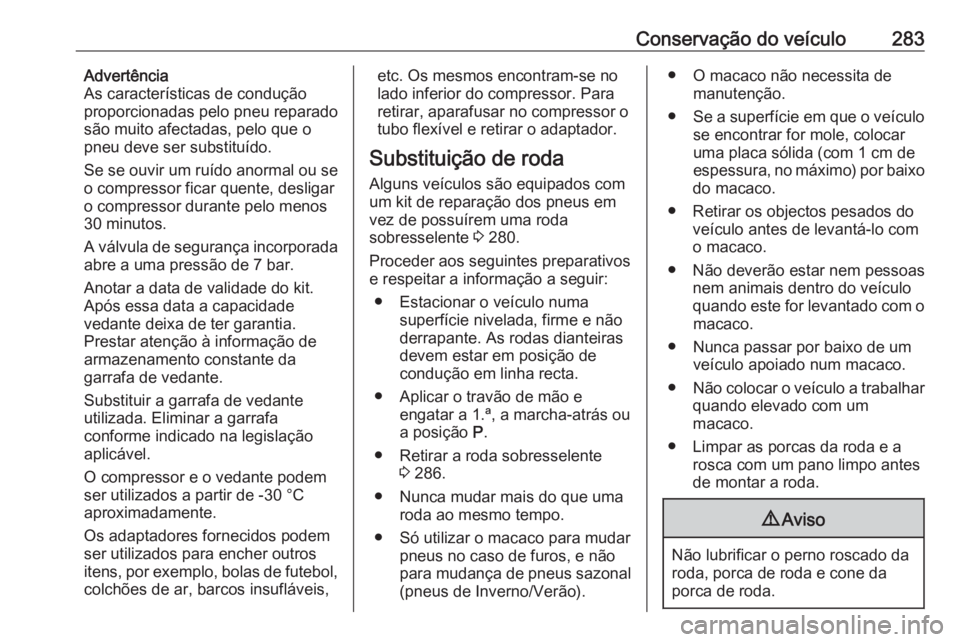

Conservação do veículo283Advertência
As características de condução
proporcionadas pelo pneu reparado
são muito afectadas, pelo que o
pneu deve ser substituído.
Se se ouvir um ruído anormal ou se
o compressor ficar quente, desligar
o compressor durante pelo menos 30 minutos.
A válvula de segurança incorporada
abre a uma pressão de 7 bar.
Anotar a data de validade do kit.
Após essa data a capacidade
vedante deixa de ter garantia.
Prestar atenção à informação de
armazenamento constante da
garrafa de vedante.
Substituir a garrafa de vedante
utilizada. Eliminar a garrafa
conforme indicado na legislação
aplicável.
O compressor e o vedante podem
ser utilizados a partir de -30 °C
aproximadamente.
Os adaptadores fornecidos podem
ser utilizados para encher outros
itens, por exemplo, bolas de futebol, colchões de ar, barcos insufláveis,etc. Os mesmos encontram-se no
lado inferior do compressor. Para
retirar, aparafusar no compressor o
tubo flexível e retirar o adaptador.
Substituição de roda
Alguns veículos são equipados com
um kit de reparação dos pneus em
vez de possuírem uma roda
sobresselente 3 280.
Proceder aos seguintes preparativos e respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
● Aplicar o travão de mão e engatar a 1.ª, a marcha-atrás oua posição P.
● Retirar a roda sobresselente 3 286.
● Nunca mudar mais do que uma roda ao mesmo tempo.
● Só utilizar o macaco para mudar pneus no caso de furos, e não
para mudança de pneus sazonal
(pneus de Inverno/Verão).● O macaco não necessita de manutenção.
● Se a superfície em que o veículo
se encontrar for mole, colocar
uma placa sólida (com 1 cm de
espessura, no máximo) por baixo
do macaco.
● Retirar os objectos pesados do veículo antes de levantá-lo com
o macaco.
● Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o macaco.
● Nunca passar por baixo de um veículo apoiado num macaco.
● Não colocar o veículo a trabalhar
quando elevado com um
macaco.
● Limpar as porcas da roda e a rosca com um pano limpo antes
de montar a roda.9 Aviso
Não lubrificar o perno roscado da
roda, porca de roda e cone da
porca de roda.

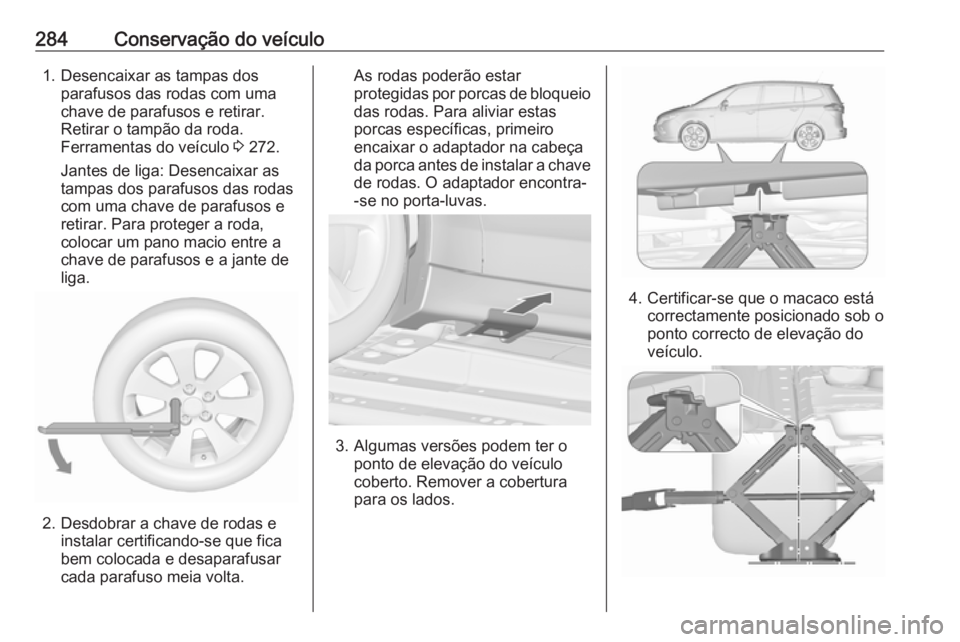

284Conservação do veículo1. Desencaixar as tampas dosparafusos das rodas com uma
chave de parafusos e retirar.
Retirar o tampão da roda.
Ferramentas do veículo 3 272.
Jantes de liga: Desencaixar as
tampas dos parafusos das rodas
com uma chave de parafusos e
retirar. Para proteger a roda,
colocar um pano macio entre a
chave de parafusos e a jante de
liga.
2. Desdobrar a chave de rodas e instalar certificando-se que fica
bem colocada e desaparafusar
cada parafuso meia volta.
As rodas poderão estar
protegidas por porcas de bloqueio
das rodas. Para aliviar estas
porcas específicas, primeiro
encaixar o adaptador na cabeça
da porca antes de instalar a chave de rodas. O adaptador encontra--se no porta-luvas.
3. Algumas versões podem ter o ponto de elevação do veículo
coberto. Remover a cobertura
para os lados.
4. Certificar-se que o macaco está correctamente posicionado sob o
ponto correcto de elevação do
veículo.

286Conservação do veículo
Posição do braço dianteiro da
plataforma de elevação na
substrutura.
Roda sobresselente Alguns veículos são equipados com
um kit de reparação dos pneus em
vez de possuírem uma roda
sobresselente 3 280.
Se for montada uma roda
sobresselente diferente das outras
rodas, esta roda poderá ser
classificada como roda
sobresselente temporária, sendo
aplicados os limites de velocidade
correspondentes, apesar de
nenhuma etiqueta o indicar. Procurar
a assistência de uma oficina para
verificar o limite de velocidade
aplicável.
A roda sobresselente tem uma jante
em aço.Atenção
A utilização de uma roda
sobresselente mais pequena do
que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
A roda sobresselente encontra-se
num suporte por baixo do piso do
veículo.
1. Abrir o compartimento de arrumação na bagageira 3 272.
2. Retirar as duas tampas por cima dos parafusos com cabeça
hexagonal.
3. Encaixar a chave de rodas no parafuso de cabeça hexagonal e
rodar para a esquerda até ser
sentida resistência.
4. Continuar da mesma maneira com o outro parafuso de cabeça
hexagonal.

Conservação do veículo287
5. Levantar o suporte da rodasobresselente e desprender os
dois engates.
6. Baixar o suporte da roda sobresselente.
7. Soltar o cabo de segurança.
8. Baixar o suporte toda à volta e retirar a roda sobresselente.
9. Substituir a roda. A roda danificada deve estar fixana bagageira; ver abaixo.
10. Levantar o suporte da roda sobresselente vazio e inserir o
cabo de segurança.
11. Levantar o suporte da roda sobresselente um pouco mais e
engatar os dois engates. Os lados
abertos dos engates têm de ficar
virados na direcção da
deslocação do veículo.
12. Fechar o suporte da roda sobresselente vazio, rodando os
dois parafusos de cabeça
hexagonal para a direita
utilizando a chave de rodas.
13. Encaixar as cobertura sobre os parafusos de cabeça hexagonal.
14. Arrumar a chave de rodas e o macaco no compartimento de
arrumação em frente à porta da
bagageira.
15. Fechar a tampa do compartimento de arrumação.
Ao arrumar a roda sobresselente no
respectivo suporte, assegurar que a
roda é colocada com a válvula por cima da reentrância do suporte.
Guardar uma roda danificada na
bagageira
O suporte da roda sobresselente não está concebida para tamanhos
diferentes de roda sobresselente.
Uma roda danificada mais larga do
que a roda sobresselente deve ser
arrumada na bagageira e fixada com
uma cinta. Ferramentas do veículo
3 272.

288Conservação do veículoOs bancos da terceira fila devem ser
rebatidos 3 85.
1. Colocar a roda junto à parede esquerda da bagageira.
2. Passar a extremidade da cinta com laçada pelo olhal dianteiro do
lado esquerdo.
3. Passar a extremidade da cinta com laçada pelo olhal e puxar atéque a cinta esteja bem fixa noolhal.
4. Inserir a cinta pelos raios da jante,
conforme se mostra na figura.
5. Instalar o gancho no olhal traseiro
esquerdo.
6. Apertar a cinta e fixá-la com a fivela.
9 Perigo
Conduza sempre com os
encostos dos bancos traseiros
dobrados para cima e engatados
quando guardar uma roda de
tamanho normal na bagageira.
9 Aviso
Arrumar um macaco, uma roda ou
outro equipamento na bagageira
pode provocar ferimentos se não
estiverem correctamente fixos.
Numa paragem súbita ou colisão,
qualquer equipamento solto pode
atingir alguém.
Arrumar sempre o macaco e as ferramentas nos respectivos
compartimentos de arrumação e
prendê-los firmemente.
Uma roda danificada colocada na
bagageira deve ser sempre fixa
com a cinta.
Roda sobresselente temporária
A utilização de uma roda
sobresselente temporária pode
afectar a condução. Mande substituir ou reparar o pneu com defeito logo
que possível e use-o em vez da roda
sobresselente.
Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar.
Não utilizar durante muito tempo.

Conservação do veículo289Se furar um pneu na parte de trás do
veículo enquanto reboca outro
veículo, montar a roda sobresselente
temporária na frente e um pneu
normal na traseira.
Correntes para pneus 3 279.
Roda sobresselente com pneu
direccional
Montar pneus direccionar de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex. uma seta) na
parede lateral do pneu.
O indicado a seguir aplica-se a pneus
montados contra a direcção de
condução:
● A condução pode ser afectada. Substituir ou reparar o pneu
danificado o mais depressa
possível.
● Conduzir com redobrada atenção em superfícies
molhadas ou com neve.Auxílio de arranque
Não proceder ao arranque com
carregador de carga rápida.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido
contém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
● Nunca expor a bateria a chamas nuas ou faíscas.
● Uma bateria descarregada pode congelar a temperaturas de 0 ºC .
Descongelar a bateria congelada antes de ligar os cabos auxiliaresde arranque.
● Quando manusear uma bateria usar óculos e roupa de
protecção.
● Utilizar um auxiliar de arranque da bateria com a mesma tensão
(12 V). A respectiva capacidade
(Ah) não deve ser muito inferior à
da bateria descarregada.
● Utilizar cabos auxiliares de arranque com terminais isolados
e uma secção transversal de
pelo menos 16 mm 2
(25 mm 2
para motores a diesel).
● Não desligar a bateria descarregada do veículo.
● Desligar todos os consumidores eléctricos desnecessários.

Conservação do veículo295Materiais de borracha/betume podem
danificar a camada de PVC. Os
trabalhos na substrutura devem ser
realizados numa oficina.
Antes e depois do Inverno, lavar a
substrutura e verificar a camada de
cera de protecção.
Sistema de gás liquefeito9 Perigo
O gás liquefeito é mais pesado do
que o ar e pode juntar-se em
pontos de acumulação.
Num fosso, ter cuidado ao
executar trabalhos na parte
inferior da carroçaria.
Para trabalhos de pintura e quando
for utilizada uma estufa de secagem
a uma temperatura superior a 60 °C,
o depósito de gás liquefeito deve ser
retirado.
Não fazer quaisquer modificações ao
sistema de gás liquefeito.
Equipamento para reboque
Não limpar a barra da esfera de
acoplamento com um jacto de vapor
ou equipamento de limpeza a jacto a
alta pressão.
Sistema de suporte traseiro Limpar o sistema de suporte traseiro
com um jacto de vapor ou jacto de alta pressão pelo menos uma vez por ano.
Accionar o sistema de suporte
traseiro regularmente se não for
utilizado regularmente,
especialmente durante o Inverno.
Válvula de ar
Limpar o sistema de segurança no
pára-choques dianteiro para manter
um bom funcionamento.
Conservação do habitáculo Interior e assentos
Limpar o interior do veículo, incluindo
painel de instrumentos e painéis,
apenas com um pano seco ou
produto de limpeza de interiores.Limpar os estofos de couro com água sem aditivos e um pano macio. No
caso de muita sujidade, utilizar
produto próprio para couro.
O conjunto de instrumentos e os
visores devem ser limpos apenas
com um pano macio humedecido. É necessário utilizar uma solução de
sabão pouco concentrada.
Limpar estofos de tecido com um
aspirador e escova. Eliminar nódoas
com produto de limpeza de estofos.
Tecidos em têxtil poderão não ter
cores fixas. Isso poderá provocar
descoloração, especialmente em
estofos com cores claras. Nódoas
que se podem tirar e descoloração
deverão ser limpas o mais
rapidamente possível.
Limpar os cintos de segurança com
água tépida ou produto de limpeza de
interiores.

Serviço e manutenção297Serviço e
manutençãoInformações gerais ....................297
Informação sobre a assistência .............................. 297
Líquidos, lubrificantes e peças
recomendados ........................... 298
Líquidos e lubrificantes recomendados ....................... 298Informações gerais
Informação sobre aassistência
Para assegurar uma utilização
económica e segura do veículo e
manter o valor do mesmo, é vital que
todos os trabalhos de manutenção
sejam efectuados quando
especificado.
A calendarização de serviço
pormenorizada e actualizada para o
seu veículo está disponível na
oficina.
Mostrador de serviço 3 114.
Intervalos de serviço europeu A manutenção do seu veículo é
necessária a cada 30.000 km ou ao
fim de 1 ano , conforme o que ocorrer
primeiro, excepto se houver alguma
indicação em contrário no visor de
serviço.
Um intervalo de serviço mais curto
pode ser válido para um
comportamento de condução
intenso, p. ex. no caso de táxis e
veículos da polícia.Os intervalos entre revisões na
Europa são válidos para os seguintes
países:
Alemanha, Andorra, Áustria, Bélgica, Bósnia-Herzegovina, Bulgária,
Croácia, Chipre, Dinamarca,
Eslováquia, Eslovénia, Espanha,
Estónia, Finlândia, França, Grécia,
Gronelândia, Hungria, Islândia,
Irlanda, Itália, Letónia, Listenstaine,
Lituânia, Luxemburgo, Macedónia,
Malta, Mónaco, Montenegro,
Noruega, Países Baixos, Polónia,
Portugal, República Checa,
Roménia, São Marino, Sérvia,
Suécia, Suíça, Reino Unido.
Mostrador de serviço 3 114.
Serviço fora da Europa A manutenção do seu veículo é
necessária a cada 15.000 km ou ao fim de 1 ano , conforme o que ocorrer
primeiro, excepto se houver alguma
indicação em contrário no visor de
serviço.
Os intervalos de serviço internacional são válidos para os países não
indicados no programa de serviço
Europeu.
