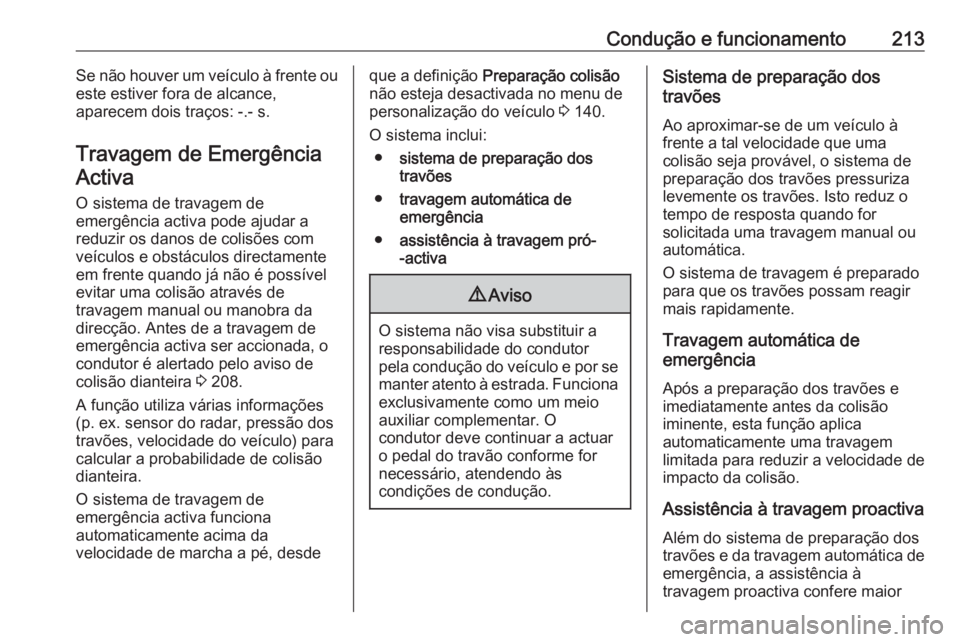

Condução e funcionamento213Se não houver um veículo à frente ou
este estiver fora de alcance,
aparecem dois traços: -.- s.
Travagem de EmergênciaActiva
O sistema de travagem de
emergência activa pode ajudar a
reduzir os danos de colisões com
veículos e obstáculos directamente
em frente quando já não é possível
evitar uma colisão através de
travagem manual ou manobra da
direcção. Antes de a travagem de
emergência activa ser accionada, o
condutor é alertado pelo aviso de
colisão dianteira 3 208.
A função utiliza várias informações
(p. ex. sensor do radar, pressão dos
travões, velocidade do veículo) para
calcular a probabilidade de colisão
dianteira.
O sistema de travagem de
emergência activa funciona
automaticamente acima da
velocidade de marcha a pé, desdeque a definição Preparação colisão
não esteja desactivada no menu de
personalização do veículo 3 140.
O sistema inclui: ● sistema de preparação dos
travões
● travagem automática de
emergência
● assistência à travagem pró-
-activa9 Aviso
O sistema não visa substituir a
responsabilidade do condutor
pela condução do veículo e por se manter atento à estrada. Funciona
exclusivamente como um meio
auxiliar complementar. O
condutor deve continuar a actuar
o pedal do travão conforme for
necessário, atendendo às
condições de condução.
Sistema de preparação dos
travões
Ao aproximar-se de um veículo à frente a tal velocidade que uma
colisão seja provável, o sistema de
preparação dos travões pressuriza
levemente os travões. Isto reduz o
tempo de resposta quando for
solicitada uma travagem manual ou
automática.
O sistema de travagem é preparado
para que os travões possam reagir mais rapidamente.
Travagem automática de
emergência
Após a preparação dos travões e
imediatamente antes da colisão
iminente, esta função aplica
automaticamente uma travagem
limitada para reduzir a velocidade de
impacto da colisão.
Assistência à travagem proactiva Além do sistema de preparação dos
travões e da travagem automática de
emergência, a assistência à
travagem proactiva confere maior

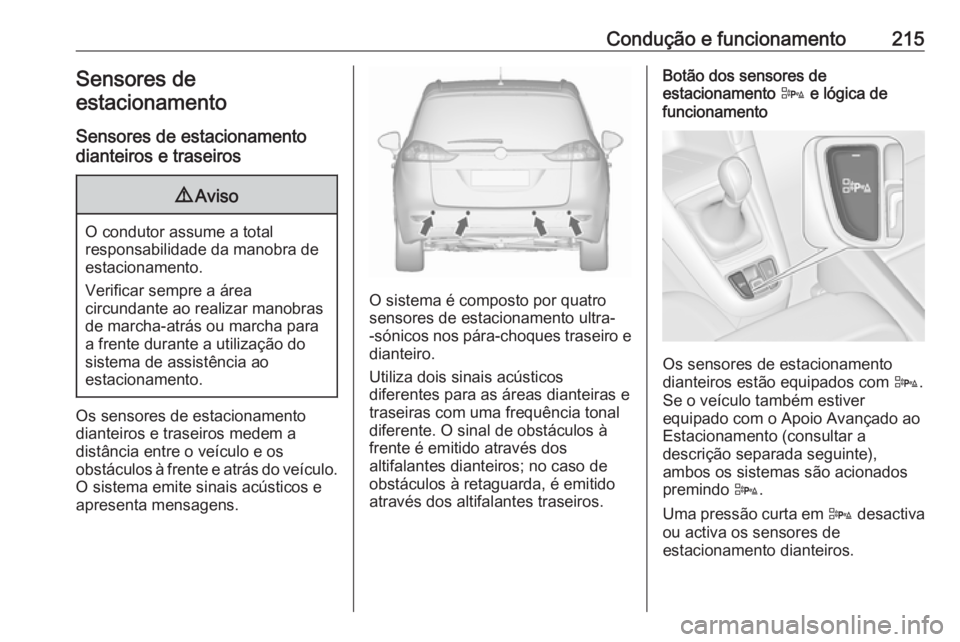

Condução e funcionamento215Sensores de
estacionamento
Sensores de estacionamento
dianteiros e traseiros9 Aviso
O condutor assume a total
responsabilidade da manobra de
estacionamento.
Verificar sempre a área
circundante ao realizar manobras
de marcha-atrás ou marcha para
a frente durante a utilização do
sistema de assistência ao
estacionamento.
Os sensores de estacionamento
dianteiros e traseiros medem a
distância entre o veículo e os
obstáculos à frente e atrás do veículo.
O sistema emite sinais acústicos e
apresenta mensagens.
O sistema é composto por quatro
sensores de estacionamento ultra-
-sónicos nos pára-choques traseiro e
dianteiro.
Utiliza dois sinais acústicos
diferentes para as áreas dianteiras e
traseiras com uma frequência tonal
diferente. O sinal de obstáculos à
frente é emitido através dos
altifalantes dianteiros; no caso de
obstáculos à retaguarda, é emitido
através dos altifalantes traseiros.
Botão dos sensores de
estacionamento D e lógica de
funcionamento
Os sensores de estacionamento
dianteiros estão equipados com D.
Se o veículo também estiver
equipado com o Apoio Avançado ao Estacionamento (consultar a
descrição separada seguinte),
ambos os sistemas são acionados
premindo D.
Uma pressão curta em D desactiva
ou activa os sensores de
estacionamento dianteiros.

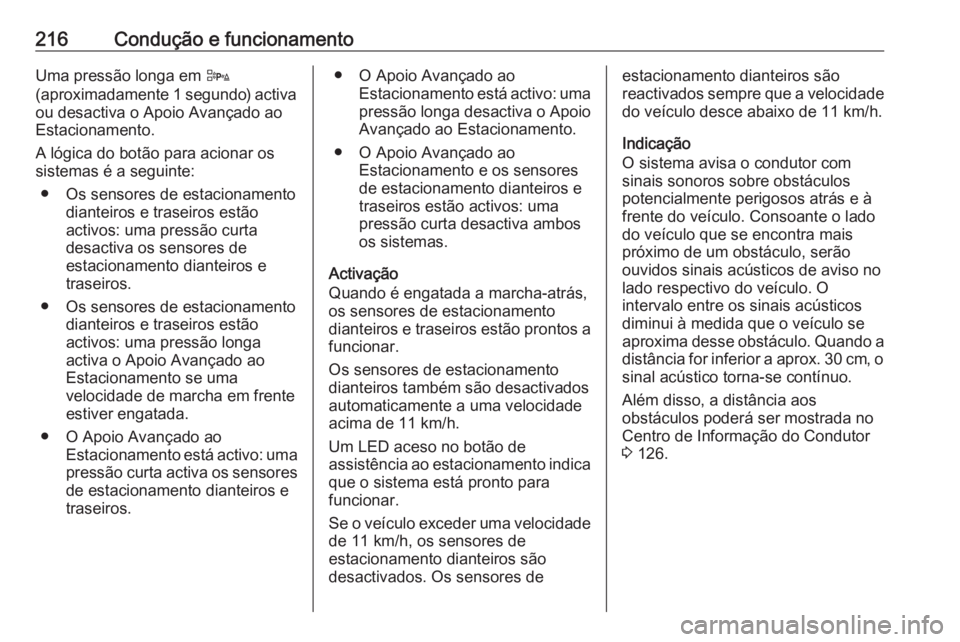

216Condução e funcionamentoUma pressão longa em D
(aproximadamente 1 segundo) activa ou desactiva o Apoio Avançado ao
Estacionamento.
A lógica do botão para acionar os
sistemas é a seguinte:
● Os sensores de estacionamento dianteiros e traseiros estão
activos: uma pressão curta
desactiva os sensores de
estacionamento dianteiros e
traseiros.
● Os sensores de estacionamento dianteiros e traseiros estão
activos: uma pressão longa
activa o Apoio Avançado ao
Estacionamento se uma
velocidade de marcha em frente
estiver engatada.
● O Apoio Avançado ao Estacionamento está activo: uma
pressão curta activa os sensores
de estacionamento dianteiros e
traseiros.● O Apoio Avançado ao Estacionamento está activo: umapressão longa desactiva o Apoio
Avançado ao Estacionamento.
● O Apoio Avançado ao Estacionamento e os sensoresde estacionamento dianteiros e
traseiros estão activos: uma
pressão curta desactiva ambos
os sistemas.
Activação
Quando é engatada a marcha-atrás,
os sensores de estacionamento
dianteiros e traseiros estão prontos a funcionar.
Os sensores de estacionamento
dianteiros também são desactivados
automaticamente a uma velocidade
acima de 11 km/h.
Um LED aceso no botão de
assistência ao estacionamento indica que o sistema está pronto para
funcionar.
Se o veículo exceder uma velocidade
de 11 km/h, os sensores de
estacionamento dianteiros são
desactivados. Os sensores deestacionamento dianteiros são
reactivados sempre que a velocidade
do veículo desce abaixo de 11 km/h.
Indicação
O sistema avisa o condutor com
sinais sonoros sobre obstáculos
potencialmente perigosos atrás e à
frente do veículo. Consoante o lado
do veículo que se encontra mais
próximo de um obstáculo, serão
ouvidos sinais acústicos de aviso no
lado respectivo do veículo. O
intervalo entre os sinais acústicos
diminui à medida que o veículo se
aproxima desse obstáculo. Quando a
distância for inferior a aprox. 30 cm, o
sinal acústico torna-se contínuo.
Além disso, a distância aos
obstáculos poderá ser mostrada no
Centro de Informação do Condutor
3 126.

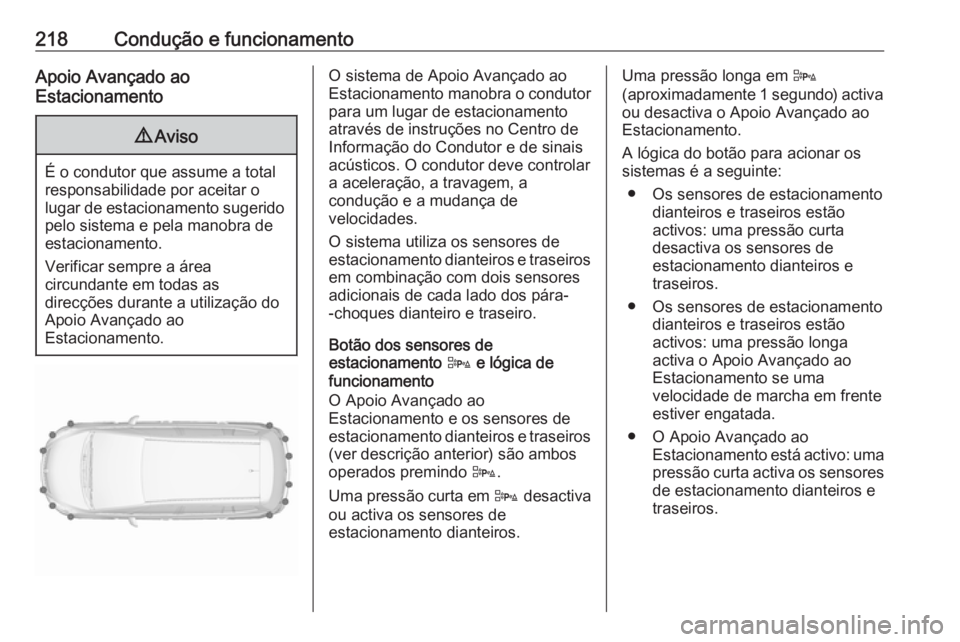

218Condução e funcionamentoApoio Avançado ao
Estacionamento9 Aviso
É o condutor que assume a total
responsabilidade por aceitar o
lugar de estacionamento sugerido pelo sistema e pela manobra de
estacionamento.
Verificar sempre a área
circundante em todas as
direcções durante a utilização do
Apoio Avançado ao
Estacionamento.
O sistema de Apoio Avançado ao
Estacionamento manobra o condutor
para um lugar de estacionamento
através de instruções no Centro de
Informação do Condutor e de sinais
acústicos. O condutor deve controlar
a aceleração, a travagem, a
condução e a mudança de
velocidades.
O sistema utiliza os sensores de
estacionamento dianteiros e traseiros em combinação com dois sensoresadicionais de cada lado dos pára-
-choques dianteiro e traseiro.
Botão dos sensores de
estacionamento D e lógica de
funcionamento
O Apoio Avançado ao
Estacionamento e os sensores de
estacionamento dianteiros e traseiros
(ver descrição anterior) são ambos
operados premindo D.
Uma pressão curta em D desactiva
ou activa os sensores de
estacionamento dianteiros.Uma pressão longa em D
(aproximadamente 1 segundo) activa
ou desactiva o Apoio Avançado ao
Estacionamento.
A lógica do botão para acionar os
sistemas é a seguinte:
● Os sensores de estacionamento dianteiros e traseiros estão
activos: uma pressão curta
desactiva os sensores de
estacionamento dianteiros e
traseiros.
● Os sensores de estacionamento dianteiros e traseiros estão
activos: uma pressão longa
activa o Apoio Avançado ao
Estacionamento se uma
velocidade de marcha em frente
estiver engatada.
● O Apoio Avançado ao Estacionamento está activo: umapressão curta activa os sensores
de estacionamento dianteiros e
traseiros.

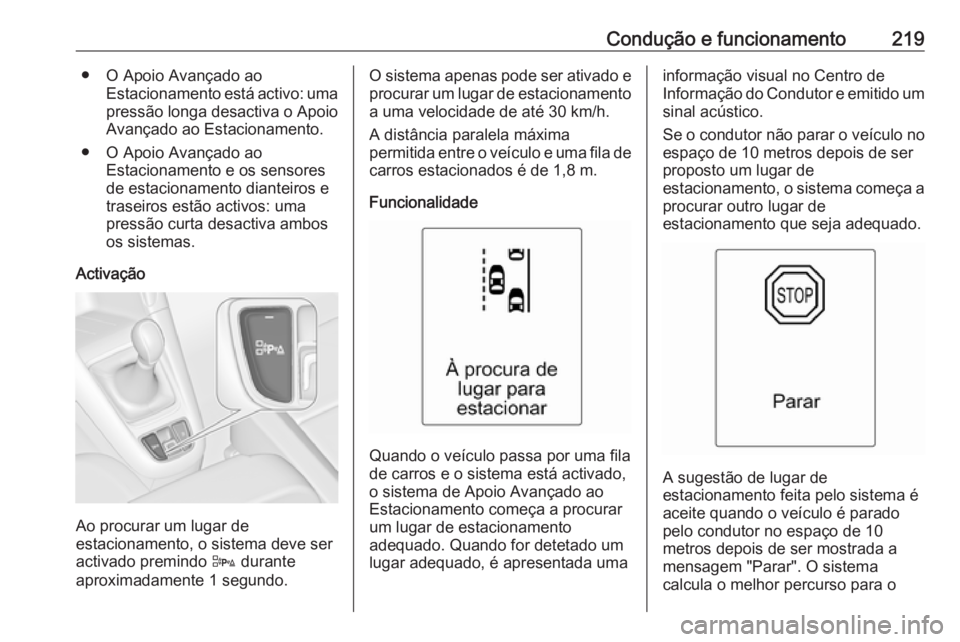

Condução e funcionamento219● O Apoio Avançado aoEstacionamento está activo: umapressão longa desactiva o Apoio
Avançado ao Estacionamento.
● O Apoio Avançado ao Estacionamento e os sensores
de estacionamento dianteiros e
traseiros estão activos: uma
pressão curta desactiva ambos
os sistemas.
Activação
Ao procurar um lugar de
estacionamento, o sistema deve ser activado premindo D durante
aproximadamente 1 segundo.
O sistema apenas pode ser ativado e procurar um lugar de estacionamento
a uma velocidade de até 30 km/h.
A distância paralela máxima
permitida entre o veículo e uma fila de
carros estacionados é de 1,8 m.
Funcionalidade
Quando o veículo passa por uma fila
de carros e o sistema está activado, o sistema de Apoio Avançado ao
Estacionamento começa a procurar
um lugar de estacionamento
adequado. Quando for detetado um
lugar adequado, é apresentada uma
informação visual no Centro de
Informação do Condutor e emitido um sinal acústico.
Se o condutor não parar o veículo no
espaço de 10 metros depois de ser
proposto um lugar de
estacionamento, o sistema começa a procurar outro lugar de
estacionamento que seja adequado.
A sugestão de lugar de
estacionamento feita pelo sistema é
aceite quando o veículo é parado
pelo condutor no espaço de 10
metros depois de ser mostrada a
mensagem "Parar". O sistema
calcula o melhor percurso para o

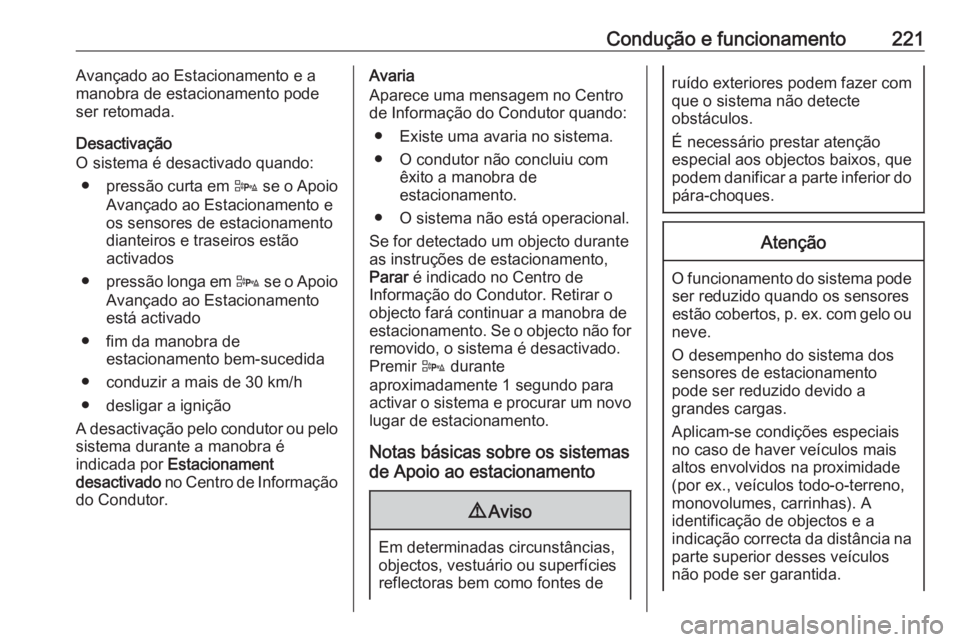

Condução e funcionamento221Avançado ao Estacionamento e a
manobra de estacionamento pode
ser retomada.
Desactivação
O sistema é desactivado quando:
● pressão curta em D se o Apoio
Avançado ao Estacionamento e
os sensores de estacionamento
dianteiros e traseiros estão
activados
● pressão longa em D se o Apoio
Avançado ao Estacionamento está activado
● fim da manobra de estacionamento bem-sucedida
● conduzir a mais de 30 km/h
● desligar a ignição
A desactivação pelo condutor ou pelo
sistema durante a manobra é
indicada por Estacionament
desactivado no Centro de Informação
do Condutor.Avaria
Aparece uma mensagem no Centro
de Informação do Condutor quando:
● Existe uma avaria no sistema.
● O condutor não concluiu com êxito a manobra de
estacionamento.
● O sistema não está operacional.
Se for detectado um objecto durante
as instruções de estacionamento,
Parar é indicado no Centro de
Informação do Condutor. Retirar o
objecto fará continuar a manobra de
estacionamento. Se o objecto não for removido, o sistema é desactivado.
Premir D durante
aproximadamente 1 segundo para
activar o sistema e procurar um novo
lugar de estacionamento.
Notas básicas sobre os sistemas
de Apoio ao estacionamento9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.Atenção
O funcionamento do sistema pode ser reduzido quando os sensores
estão cobertos, p. ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.

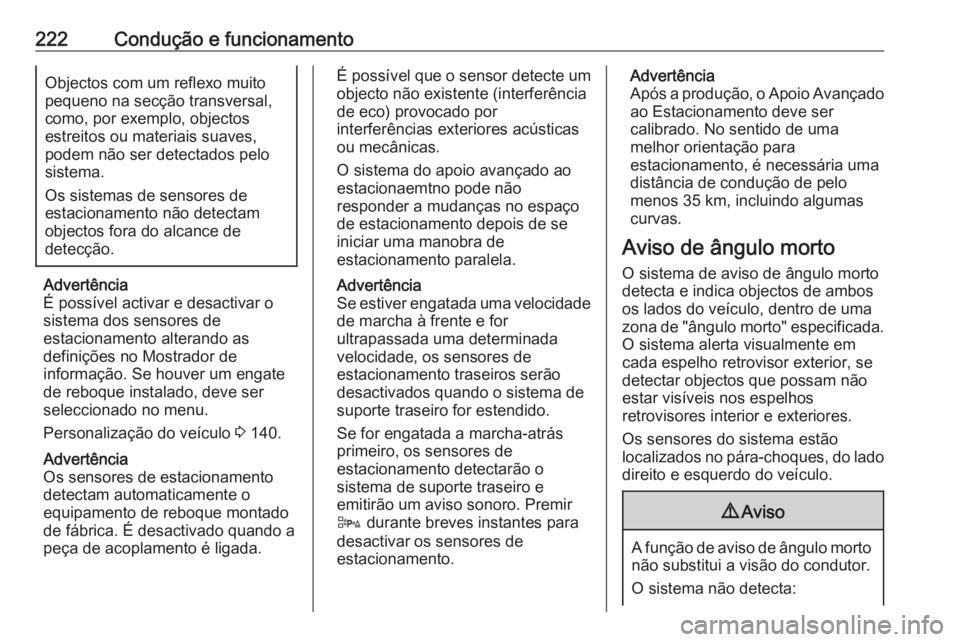

222Condução e funcionamentoObjectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
É possível activar e desactivar o
sistema dos sensores de
estacionamento alterando as
definições no Mostrador de
informação. Se houver um engate
de reboque instalado, deve ser
seleccionado no menu.
Personalização do veículo 3 140.
Advertência
Os sensores de estacionamento
detectam automaticamente o
equipamento de reboque montado
de fábrica. É desactivado quando a
peça de acoplamento é ligada.
É possível que o sensor detecte um
objecto não existente (interferência
de eco) provocado por
interferências exteriores acústicas
ou mecânicas.
O sistema do apoio avançado ao
estacionaemtno pode não
responder a mudanças no espaço
de estacionamento depois de se
iniciar uma manobra de
estacionamento paralela.
Advertência
Se estiver engatada uma velocidade de marcha à frente e for
ultrapassada uma determinada
velocidade, os sensores de
estacionamento traseiros serão desactivados quando o sistema de
suporte traseiro for estendido.
Se for engatada a marcha-atrás
primeiro, os sensores de
estacionamento detectarão o
sistema de suporte traseiro e
emitirão um aviso sonoro. Premir
D durante breves instantes para
desactivar os sensores de
estacionamento.Advertência
Após a produção, o Apoio Avançado ao Estacionamento deve ser
calibrado. No sentido de uma
melhor orientação para
estacionamento, é necessária uma distância de condução de pelo
menos 35 km, incluindo algumas
curvas.
Aviso de ângulo morto
O sistema de aviso de ângulo morto
detecta e indica objectos de ambos
os lados do veículo, dentro de uma
zona de "ângulo morto" especificada.
O sistema alerta visualmente em
cada espelho retrovisor exterior, se
detectar objectos que possam não estar visíveis nos espelhos
retrovisores interior e exteriores.
Os sensores do sistema estão
localizados no pára-choques, do lado direito e esquerdo do veículo.9 Aviso
A função de aviso de ângulo morto
não substitui a visão do condutor.
O sistema não detecta:

Condução e funcionamento223● veículos fora das zonas deângulo morto que possam
estar a aproximar-se
rapidamente
● peões, ciclistas ou animais Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Quando o sistema detecta um veículo
na zona de ângulo morto durante a
marcha em frente, quer ao
ultrapassar, quer ao ser ultrapassado
por um veículo, um símbolo de aviso
âmbar B acende-se no espelho
retrovisor exterior relevante. Se,
nesse momento, o condutor activar o
indicador de mudança de direcção, o
símbolo de aviso B começa a piscar
a cor âmbar para avisar o condutor de que não deve mudar de faixa.
Advertência
Se a velocidade do veículo a efetuar a ultrapassagem for pelo menos
10 km/h superior à do veículo
ultrapassado, o símbolo de aviso B
no espelho retrovisor exterior
relevante poderá não se acender.
O aviso de ângulo morto encontra-se activo a velocidades entre 10 km/h e
140 km/h. Acima dos 140 km/h, o
sistema é desactivado, o que é
indicado pelos símbolos de aviso B
com iluminação ténue em ambos os
espelhos retrovisores exteriores.
Reduzindo a velocidade novamente,
os símbolos de aviso serão
apagados. Se um veículo for
detectado na zona morta, os
símbolos de aviso B acendem como
normal no lado em questão.
Quando o veículo é colocado em
funcionamento, os indicadores de
ambos os espelhos retrovisores
exteriores acendem-se brevemente
para indicar que o sistema está
operacional.
O sistema pode ser activado ou
desactivado no menu Definições no
Mostrador de informação, personalização do veículo 3 140.
A desactivação é indicada por uma mensagem no Centro de Informação
do Condutor.
Zonas de detecção O sensor do sistema cobre uma zona
de aprox. 3 metros de ambos os lados
do veículo. Esta zona começa em
cada espelho retrovisor exterior e
estende-se para trás
aproximadamente 3 metros. A altura
da zona situa-se aprox. entre
0,5 metros e 2 metros a partir do
chão.
O sistema é desactivado se o veículo
estiver a rebocar um atrelado.
O aviso de ângulo morto foi
concebido para ignorar objectos fixos como rails de protecção, postes,

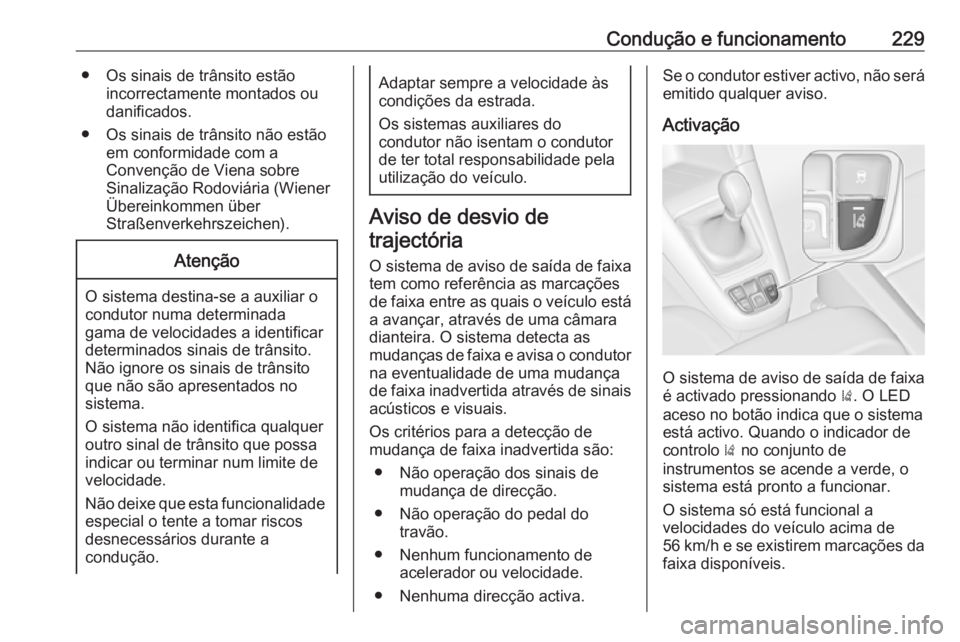

Condução e funcionamento229● Os sinais de trânsito estãoincorrectamente montados ou
danificados.
● Os sinais de trânsito não estão em conformidade com a
Convenção de Viena sobre
Sinalização Rodoviária (Wiener
Übereinkommen über
Straßenverkehrszeichen).Atenção
O sistema destina-se a auxiliar o
condutor numa determinada
gama de velocidades a identificar
determinados sinais de trânsito.
Não ignore os sinais de trânsito
que não são apresentados no
sistema.
O sistema não identifica qualquer
outro sinal de trânsito que possa
indicar ou terminar num limite de
velocidade.
Não deixe que esta funcionalidade especial o tente a tomar riscos
desnecessários durante a
condução.
Adaptar sempre a velocidade às
condições da estrada.
Os sistemas auxiliares do
condutor não isentam o condutor
de ter total responsabilidade pela
utilização do veículo.
Aviso de desvio de
trajectória
O sistema de aviso de saída de faixa
tem como referência as marcações
de faixa entre as quais o veículo está
a avançar, através de uma câmara
dianteira. O sistema detecta as
mudanças de faixa e avisa o condutor na eventualidade de uma mudança
de faixa inadvertida através de sinais
acústicos e visuais.
Os critérios para a detecção de
mudança de faixa inadvertida são:
● Não operação dos sinais de mudança de direcção.
● Não operação do pedal do travão.
● Nenhum funcionamento de acelerador ou velocidade.
● Nenhuma direcção activa.
Se o condutor estiver activo, não será
emitido qualquer aviso.
Activação
O sistema de aviso de saída de faixa
é activado pressionando ). O LED
aceso no botão indica que o sistema
está activo. Quando o indicador de
controlo ) no conjunto de
instrumentos se acende a verde, o
sistema está pronto a funcionar.
O sistema só está funcional a
velocidades do veículo acima de 56 km/h e se existirem marcações da
faixa disponíveis.

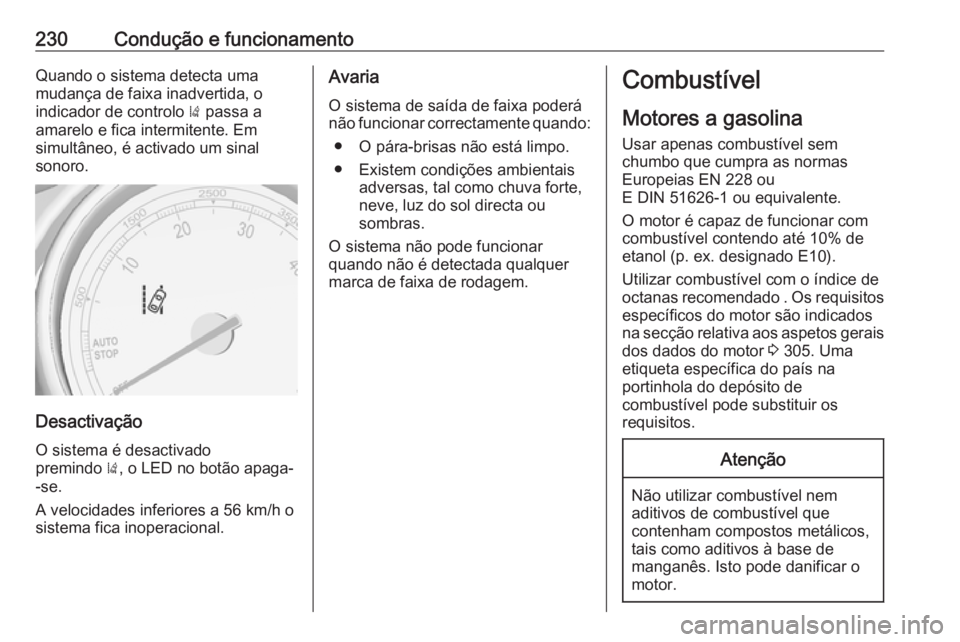

230Condução e funcionamentoQuando o sistema detecta uma
mudança de faixa inadvertida, o
indicador de controlo ) passa a
amarelo e fica intermitente. Em
simultâneo, é activado um sinal
sonoro.
Desactivação
O sistema é desactivado
premindo ), o LED no botão apaga-
-se.
A velocidades inferiores a 56 km/h o
sistema fica inoperacional.
Avaria
O sistema de saída de faixa poderá
não funcionar correctamente quando:
● O pára-brisas não está limpo.● Existem condições ambientais adversas, tal como chuva forte,
neve, luz do sol directa ou
sombras.
O sistema não pode funcionar
quando não é detectada qualquer
marca de faixa de rodagem.Combustível
Motores a gasolina
Usar apenas combustível sem
chumbo que cumpra as normas
Europeias EN 228 ou
E DIN 51626-1 ou equivalente.
O motor é capaz de funcionar com
combustível contendo até 10% de
etanol (p. ex. designado E10).
Utilizar combustível com o índice de
octanas recomendado . Os requisitos específicos do motor são indicados
na secção relativa aos aspetos gerais
dos dados do motor 3 305. Uma
etiqueta específica do país na
portinhola do depósito de
combustível pode substituir os
requisitos.Atenção
Não utilizar combustível nem
aditivos de combustível que
contenham compostos metálicos,
tais como aditivos à base de
manganês. Isto pode danificar o
motor.
