Condução e funcionamento219● O Apoio Avançado aoEstacionamento está activo: umapressão longa desactiva o Apoio
Avançado ao Estacionamento.
● O Apoio Avançado ao Estacionamento e os sensores
de estacionamento dianteiros e
traseiros estão activos: uma
pressão curta desactiva ambos
os sistemas.
Activação
Ao procurar um lugar de
estacionamento, o sistema deve ser activado premindo D durante
aproximadamente 1 segundo.
O sistema apenas pode ser ativado e procurar um lugar de estacionamento
a uma velocidade de até 30 km/h.
A distância paralela máxima
permitida entre o veículo e uma fila de
carros estacionados é de 1,8 m.
Funcionalidade
Quando o veículo passa por uma fila
de carros e o sistema está activado, o sistema de Apoio Avançado ao
Estacionamento começa a procurar
um lugar de estacionamento
adequado. Quando for detetado um
lugar adequado, é apresentada uma
informação visual no Centro de
Informação do Condutor e emitido um sinal acústico.
Se o condutor não parar o veículo no
espaço de 10 metros depois de ser
proposto um lugar de
estacionamento, o sistema começa a procurar outro lugar de
estacionamento que seja adequado.
A sugestão de lugar de
estacionamento feita pelo sistema é
aceite quando o veículo é parado
pelo condutor no espaço de 10
metros depois de ser mostrada a
mensagem "Parar". O sistema
calcula o melhor percurso para o

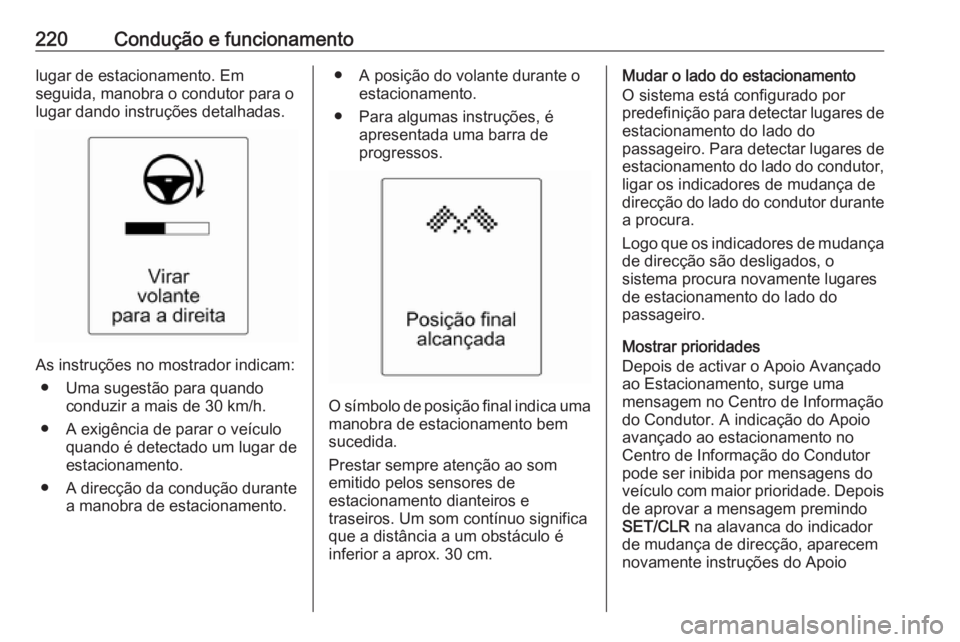

220Condução e funcionamentolugar de estacionamento. Em
seguida, manobra o condutor para o
lugar dando instruções detalhadas.
As instruções no mostrador indicam:
● Uma sugestão para quando conduzir a mais de 30 km/h.
● A exigência de parar o veículo quando é detectado um lugar de
estacionamento.
● A direcção da condução durante a manobra de estacionamento.
● A posição do volante durante oestacionamento.
● Para algumas instruções, é apresentada uma barra de
progressos.
O símbolo de posição final indica uma
manobra de estacionamento bem
sucedida.
Prestar sempre atenção ao som
emitido pelos sensores de
estacionamento dianteiros e
traseiros. Um som contínuo significa que a distância a um obstáculo é
inferior a aprox. 30 cm.
Mudar o lado do estacionamento
O sistema está configurado por
predefinição para detectar lugares de estacionamento do lado do
passageiro. Para detectar lugares de
estacionamento do lado do condutor,
ligar os indicadores de mudança de
direcção do lado do condutor durante
a procura.
Logo que os indicadores de mudança de direcção são desligados, o
sistema procura novamente lugares
de estacionamento do lado do
passageiro.
Mostrar prioridades
Depois de activar o Apoio Avançado
ao Estacionamento, surge uma
mensagem no Centro de Informação
do Condutor. A indicação do Apoio
avançado ao estacionamento no
Centro de Informação do Condutor
pode ser inibida por mensagens do
veículo com maior prioridade. Depois
de aprovar a mensagem premindo
SET/CLR na alavanca do indicador
de mudança de direcção, aparecem
novamente instruções do Apoio

Condução e funcionamento221Avançado ao Estacionamento e a
manobra de estacionamento pode
ser retomada.
Desactivação
O sistema é desactivado quando:
● pressão curta em D se o Apoio
Avançado ao Estacionamento e
os sensores de estacionamento
dianteiros e traseiros estão
activados
● pressão longa em D se o Apoio
Avançado ao Estacionamento está activado
● fim da manobra de estacionamento bem-sucedida
● conduzir a mais de 30 km/h
● desligar a ignição
A desactivação pelo condutor ou pelo
sistema durante a manobra é
indicada por Estacionament
desactivado no Centro de Informação
do Condutor.Avaria
Aparece uma mensagem no Centro
de Informação do Condutor quando:
● Existe uma avaria no sistema.
● O condutor não concluiu com êxito a manobra de
estacionamento.
● O sistema não está operacional.
Se for detectado um objecto durante
as instruções de estacionamento,
Parar é indicado no Centro de
Informação do Condutor. Retirar o
objecto fará continuar a manobra de
estacionamento. Se o objecto não for removido, o sistema é desactivado.
Premir D durante
aproximadamente 1 segundo para
activar o sistema e procurar um novo
lugar de estacionamento.
Notas básicas sobre os sistemas
de Apoio ao estacionamento9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.Atenção
O funcionamento do sistema pode ser reduzido quando os sensores
estão cobertos, p. ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.

222Condução e funcionamentoObjectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
É possível activar e desactivar o
sistema dos sensores de
estacionamento alterando as
definições no Mostrador de
informação. Se houver um engate
de reboque instalado, deve ser
seleccionado no menu.
Personalização do veículo 3 140.
Advertência
Os sensores de estacionamento
detectam automaticamente o
equipamento de reboque montado
de fábrica. É desactivado quando a
peça de acoplamento é ligada.
É possível que o sensor detecte um
objecto não existente (interferência
de eco) provocado por
interferências exteriores acústicas
ou mecânicas.
O sistema do apoio avançado ao
estacionaemtno pode não
responder a mudanças no espaço
de estacionamento depois de se
iniciar uma manobra de
estacionamento paralela.
Advertência
Se estiver engatada uma velocidade de marcha à frente e for
ultrapassada uma determinada
velocidade, os sensores de
estacionamento traseiros serão desactivados quando o sistema de
suporte traseiro for estendido.
Se for engatada a marcha-atrás
primeiro, os sensores de
estacionamento detectarão o
sistema de suporte traseiro e
emitirão um aviso sonoro. Premir
D durante breves instantes para
desactivar os sensores de
estacionamento.Advertência
Após a produção, o Apoio Avançado ao Estacionamento deve ser
calibrado. No sentido de uma
melhor orientação para
estacionamento, é necessária uma distância de condução de pelo
menos 35 km, incluindo algumas
curvas.
Aviso de ângulo morto
O sistema de aviso de ângulo morto
detecta e indica objectos de ambos
os lados do veículo, dentro de uma
zona de "ângulo morto" especificada.
O sistema alerta visualmente em
cada espelho retrovisor exterior, se
detectar objectos que possam não estar visíveis nos espelhos
retrovisores interior e exteriores.
Os sensores do sistema estão
localizados no pára-choques, do lado direito e esquerdo do veículo.9 Aviso
A função de aviso de ângulo morto
não substitui a visão do condutor.
O sistema não detecta:

Condução e funcionamento223● veículos fora das zonas deângulo morto que possam
estar a aproximar-se
rapidamente
● peões, ciclistas ou animais Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Quando o sistema detecta um veículo
na zona de ângulo morto durante a
marcha em frente, quer ao
ultrapassar, quer ao ser ultrapassado
por um veículo, um símbolo de aviso
âmbar B acende-se no espelho
retrovisor exterior relevante. Se,
nesse momento, o condutor activar o
indicador de mudança de direcção, o
símbolo de aviso B começa a piscar
a cor âmbar para avisar o condutor de que não deve mudar de faixa.
Advertência
Se a velocidade do veículo a efetuar a ultrapassagem for pelo menos
10 km/h superior à do veículo
ultrapassado, o símbolo de aviso B
no espelho retrovisor exterior
relevante poderá não se acender.
O aviso de ângulo morto encontra-se activo a velocidades entre 10 km/h e
140 km/h. Acima dos 140 km/h, o
sistema é desactivado, o que é
indicado pelos símbolos de aviso B
com iluminação ténue em ambos os
espelhos retrovisores exteriores.
Reduzindo a velocidade novamente,
os símbolos de aviso serão
apagados. Se um veículo for
detectado na zona morta, os
símbolos de aviso B acendem como
normal no lado em questão.
Quando o veículo é colocado em
funcionamento, os indicadores de
ambos os espelhos retrovisores
exteriores acendem-se brevemente
para indicar que o sistema está
operacional.
O sistema pode ser activado ou
desactivado no menu Definições no
Mostrador de informação, personalização do veículo 3 140.
A desactivação é indicada por uma mensagem no Centro de Informação
do Condutor.
Zonas de detecção O sensor do sistema cobre uma zona
de aprox. 3 metros de ambos os lados
do veículo. Esta zona começa em
cada espelho retrovisor exterior e
estende-se para trás
aproximadamente 3 metros. A altura
da zona situa-se aprox. entre
0,5 metros e 2 metros a partir do
chão.
O sistema é desactivado se o veículo
estiver a rebocar um atrelado.
O aviso de ângulo morto foi
concebido para ignorar objectos fixos como rails de protecção, postes,

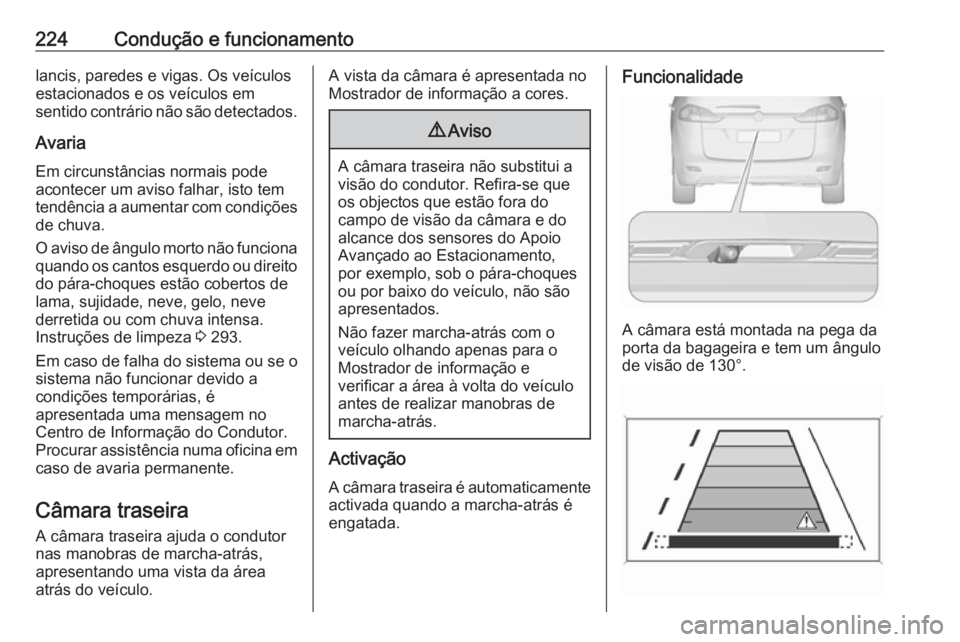

224Condução e funcionamentolancis, paredes e vigas. Os veículos
estacionados e os veículos em
sentido contrário não são detectados.
Avaria
Em circunstâncias normais pode
acontecer um aviso falhar, isto tem
tendência a aumentar com condições
de chuva.
O aviso de ângulo morto não funciona quando os cantos esquerdo ou direito do pára-choques estão cobertos de
lama, sujidade, neve, gelo, neve
derretida ou com chuva intensa.
Instruções de limpeza 3 293.
Em caso de falha do sistema ou se o
sistema não funcionar devido a
condições temporárias, é
apresentada uma mensagem no
Centro de Informação do Condutor.
Procurar assistência numa oficina em caso de avaria permanente.
Câmara traseira
A câmara traseira ajuda o condutor
nas manobras de marcha-atrás,
apresentando uma vista da área
atrás do veículo.A vista da câmara é apresentada no
Mostrador de informação a cores.9 Aviso
A câmara traseira não substitui a
visão do condutor. Refira-se que
os objectos que estão fora do
campo de visão da câmara e do alcance dos sensores do Apoio
Avançado ao Estacionamento,
por exemplo, sob o pára-choques
ou por baixo do veículo, não são
apresentados.
Não fazer marcha-atrás com o
veículo olhando apenas para o
Mostrador de informação e
verificar a área à volta do veículo
antes de realizar manobras de
marcha-atrás.
Activação
A câmara traseira é automaticamente activada quando a marcha-atrás é
engatada.
Funcionalidade
A câmara está montada na pega da
porta da bagageira e tem um ângulo
de visão de 130°.

Condução e funcionamento225Devido à posição elevada da câmara,
o pára-choques traseiro pode ser
visto no mostrador como guia da
posição.
A área mostrada pela câmara é
limitada. A distância da imagem que
aparece no mostrador é diferente da
distância real.
Linhas de orientação
As linhas de orientação dinâmicas
são linhas horizontais em intervalos
de 1 metro projetadas na imagem
para definir a distância em relação
aos objetos mostrados.A faixa da trajectória do veículo é
visualizada conforme o ângulo de
viragem.
É possível desactivar a função no
menu Definições no Mostrador de
informação. Personalização do
veículo 3 140.
Símbolos de aviso
Os símbolos de aviso são indicados
como triângulos 9 na imagem que
mostra os obstáculos detectados
pelos sensores traseiros do Apoio
Avançado ao Estacionamento.
Definições do visorNavi 650/Navi 950 : é possível definir
o brilho com os botões para cima/
para baixo do botão multifunção.
CD 600 : é possível definir o brilho
premindo e em seguida rodando o
botão multifunção.
Desactivação
A câmara é desativada quando uma
determinada velocidade do veículo
em frente é excedida ou se a marcha- -atrás não for engatada durante
aproximadamente 10 segundos.
É possível alterar a activação ou desactivação da câmara traseira no
menu Definições no Mostrador de
informação. Personalização do
veículo 3 140.
Avaria
As mensagens de avaria são
apresentadas com um 9 na linha
superior do Mostrador de informação.

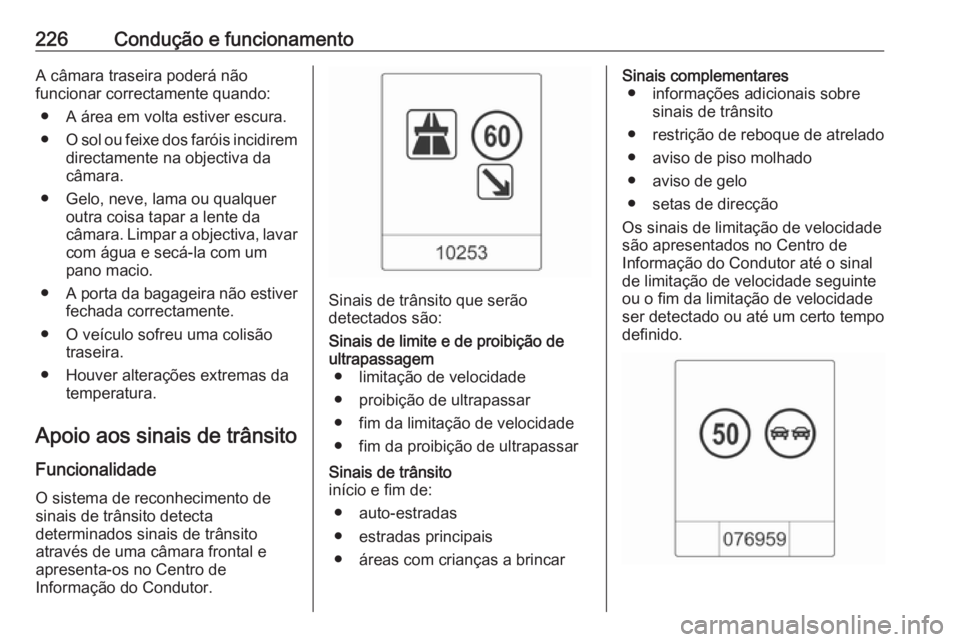

226Condução e funcionamentoA câmara traseira poderá não
funcionar correctamente quando:
● A área em volta estiver escura.
● O sol ou feixe dos faróis incidirem
directamente na objectiva da
câmara.
● Gelo, neve, lama ou qualquer outra coisa tapar a lente da
câmara. Limpar a objectiva, lavar com água e secá-la com um
pano macio.
● A porta da bagageira não estiver
fechada correctamente.
● O veículo sofreu uma colisão traseira.
● Houver alterações extremas da temperatura.
Apoio aos sinais de trânsito Funcionalidade
O sistema de reconhecimento de
sinais de trânsito detecta
determinados sinais de trânsito
através de uma câmara frontal e
apresenta-os no Centro de
Informação do Condutor.
Sinais de trânsito que serão
detectados são:
Sinais de limite e de proibição de ultrapassagem ● limitação de velocidade
● proibição de ultrapassar
● fim da limitação de velocidade
● fim da proibição de ultrapassarSinais de trânsito
início e fim de:
● auto-estradas
● estradas principais
● áreas com crianças a brincarSinais complementares ● informações adicionais sobre sinais de trânsito
● restrição de reboque de atrelado
● aviso de piso molhado
● aviso de gelo
● setas de direcção
Os sinais de limitação de velocidade
são apresentados no Centro de
Informação do Condutor até o sinal
de limitação de velocidade seguinte
ou o fim da limitação de velocidade
ser detectado ou até um certo tempo
definido.

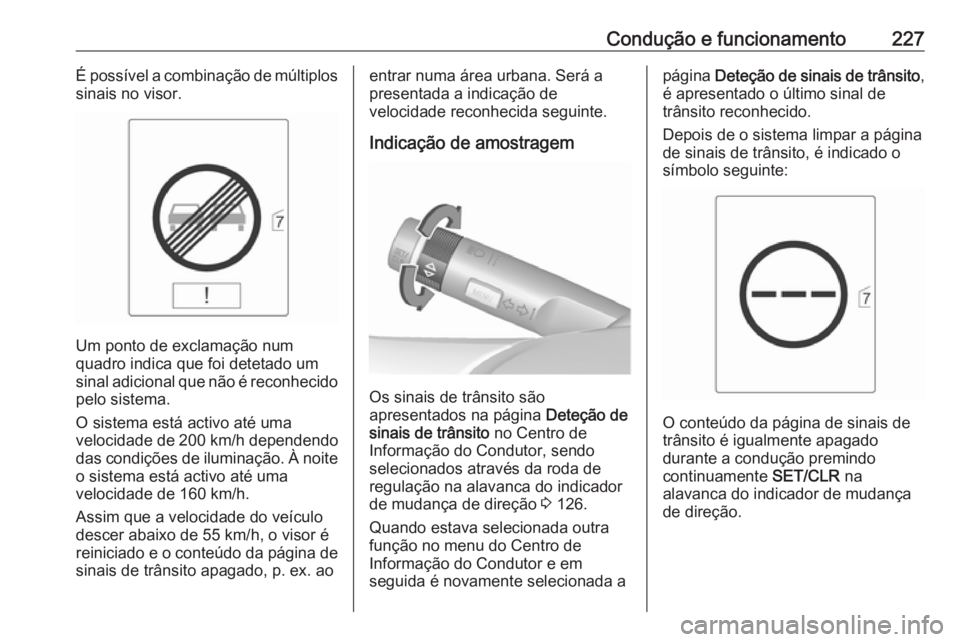

Condução e funcionamento227É possível a combinação de múltiplos
sinais no visor.
Um ponto de exclamação num
quadro indica que foi detetado um
sinal adicional que não é reconhecido
pelo sistema.
O sistema está activo até uma velocidade de 200 km/h dependendo
das condições de iluminação. À noite o sistema está activo até uma
velocidade de 160 km/h.
Assim que a velocidade do veículo
descer abaixo de 55 km/h, o visor é
reiniciado e o conteúdo da página de sinais de trânsito apagado, p. ex. ao
entrar numa área urbana. Será a
presentada a indicação de
velocidade reconhecida seguinte.
Indicação de amostragem
Os sinais de trânsito são
apresentados na página Deteção de
sinais de trânsito no Centro de
Informação do Condutor, sendo
selecionados através da roda de
regulação na alavanca do indicador de mudança de direção 3 126.
Quando estava selecionada outra
função no menu do Centro de
Informação do Condutor e em
seguida é novamente selecionada a
página Deteção de sinais de trânsito ,
é apresentado o último sinal de
trânsito reconhecido.
Depois de o sistema limpar a página
de sinais de trânsito, é indicado o
símbolo seguinte:
O conteúdo da página de sinais de
trânsito é igualmente apagado
durante a condução premindo
continuamente SET/CLR na
alavanca do indicador de mudança
de direção.

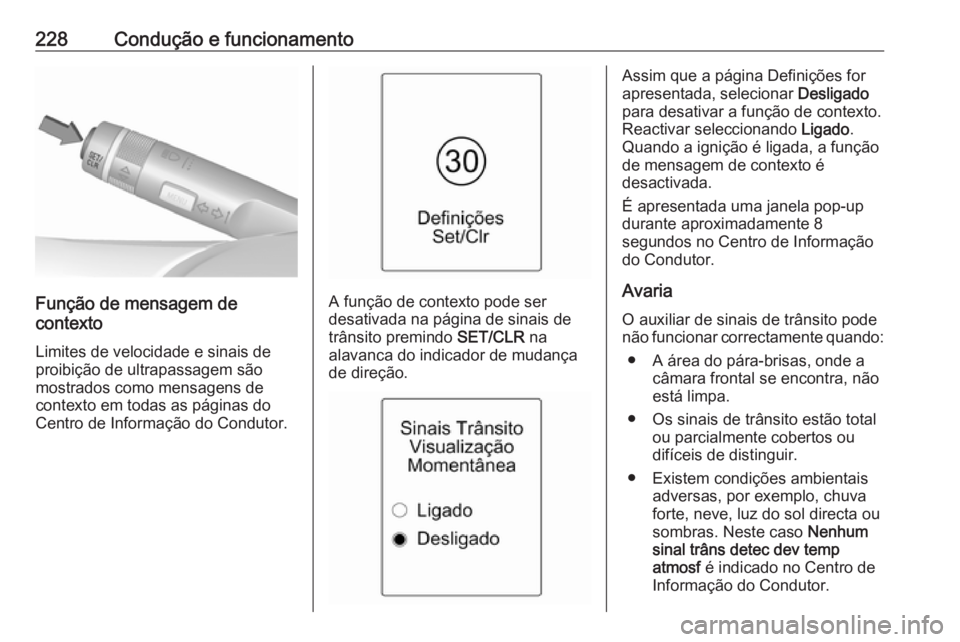

228Condução e funcionamento
Função de mensagem de
contexto
Limites de velocidade e sinais de
proibição de ultrapassagem são
mostrados como mensagens de
contexto em todas as páginas do
Centro de Informação do Condutor.A função de contexto pode ser
desativada na página de sinais de
trânsito premindo SET/CLR na
alavanca do indicador de mudança
de direção.
Assim que a página Definições for
apresentada, selecionar Desligado
para desativar a função de contexto.
Reactivar seleccionando Ligado.
Quando a ignição é ligada, a função
de mensagem de contexto é
desactivada.
É apresentada uma janela pop-up
durante aproximadamente 8
segundos no Centro de Informação
do Condutor.
Avaria
O auxiliar de sinais de trânsito pode
não funcionar correctamente quando:
● A área do pára-brisas, onde a câmara frontal se encontra, não
está limpa.
● Os sinais de trânsito estão total ou parcialmente cobertos oudifíceis de distinguir.
● Existem condições ambientais adversas, por exemplo, chuva
forte, neve, luz do sol directa ou
sombras. Neste caso Nenhum
sinal trâns detec dev temp
atmosf é indicado no Centro de
Informação do Condutor.
