OPEL ZAFIRA C 2016.5 Manuale di uso e manutenzione (in Italian)

Illuminazione149Abbaglianti
Per passare dagli anabbaglianti agli
abbaglianti, spingere la leva.
Per passare agli anabbaglianti, pre‐ mere nuovamente la leva o tirarla.
Assistente all'uso degli abbaglianti
Versione con fari alogeni
Questa funzione attiva gli abbaglianti
come luci di marcia principali di notte e quando il veicolo viaggia ad una ve‐ locità superiore a 40 km/h.
Effettua la commutazione agli anab‐
baglianti se:
● Un sensore rileva le luci dei vei‐ coli che precedono o provenienti
in senso contrario.
● La velocità del veicolo è inferiore
a 20 km/h.
● C'è nebbia o nevica.
● Si guida in aree urbane.
Se non vengono rilevate limitazioni, il sistema commuta nuovamente sugli
abbaglianti.
AttivazioneL'assistente all'uso degli abbaglianti
viene attivato spingendo due volte la
leva degli indicatori di direzione a una
velocità superiore a 40 km/h.
La spia verde l si accende in mo‐
dalità fissa quando la funzione di as‐
sistenza all'uso degli abbaglianti è at‐ tivata, mentre la spia blu 7 si ac‐
cende quando gli abbaglianti sono accesi.
Spia l 3 122.
Disattivazione
Spingere la leva degli indicatori di di‐
rezione una volta. Inoltre, la funzione
viene disattivata quando vengono ac‐ cesi i fendinebbia.
Se l'avvisatore ottico viene usato quando sono accesi i fari abbaglianti,
la funzione di assistenza all'uso degli
abbaglianti viene disattivata.
Se l'avvisatore ottico viene usato
quando sono spenti i fari abbaglianti,
la funzione di assistenza all'uso degli
abbaglianti viene attivata.

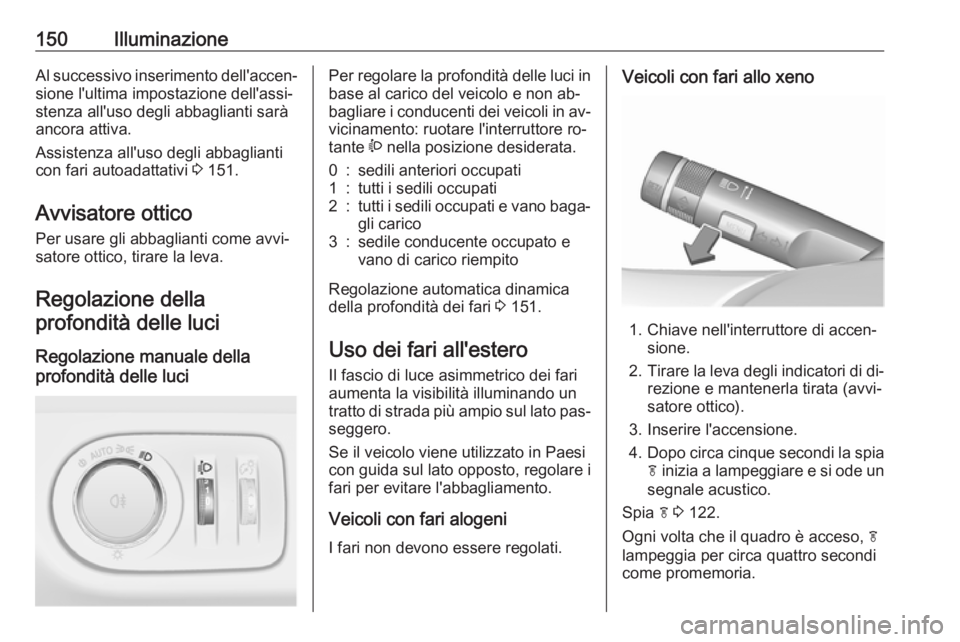

150IlluminazioneAl successivo inserimento dell'accen‐sione l'ultima impostazione dell'assi‐
stenza all'uso degli abbaglianti sarà
ancora attiva.
Assistenza all'uso degli abbaglianti
con fari autoadattativi 3 151.
Avvisatore ottico Per usare gli abbaglianti come avvi‐
satore ottico, tirare la leva.
Regolazione della profondità delle luci
Regolazione manuale della
profondità delle luci Per regolare la profondità delle luci in base al carico del veicolo e non ab‐
bagliare i conducenti dei veicoli in av‐
vicinamento: ruotare l'interruttore ro‐
tante ? nella posizione desiderata.0:sedili anteriori occupati1:tutti i sedili occupati2:tutti i sedili occupati e vano baga‐
gli carico3:sedile conducente occupato e
vano di carico riempito
Regolazione automatica dinamica
della profondità dei fari 3 151.
Uso dei fari all'estero
Il fascio di luce asimmetrico dei fari
aumenta la visibilità illuminando un
tratto di strada più ampio sul lato pas‐
seggero.
Se il veicolo viene utilizzato in Paesi
con guida sul lato opposto, regolare i
fari per evitare l'abbagliamento.
Veicoli con fari alogeni I fari non devono essere regolati.
Veicoli con fari allo xeno
1. Chiave nell'interruttore di accen‐ sione.
2. Tirare la leva degli indicatori di di‐
rezione e mantenerla tirata (avvi‐ satore ottico).
3. Inserire l'accensione.
4. Dopo circa cinque secondi la spia
f inizia a lampeggiare e si ode un
segnale acustico.
Spia f 3 122.
Ogni volta che il quadro è acceso, f
lampeggia per circa quattro secondi
come promemoria.

Illuminazione151Per la disattivazione, avviare la
stessa procedura come descritto in
precedenza. La spia f non lampeg‐
gerà quando la funzione è disattivata.
Luci diurne
Le luci diurne aumentano la visibilità
del veicolo durante il giorno.
Si azionando automaticamente a
quadro acceso.
Se il veicolo è dotato della funzione
Controllo automatico dei fari, il si‐
stema commuterà le luci diurne e gli
anabbaglianti/abbaglianti automati‐
camente in base alle condizioni di il‐
luminazione e alle informazioni fornite
dal sistema del sensore pioggia. Con‐ trollo automatico dei fari 3 148.
Fari autoadattativi Le seguenti funzioni dei fari autoadat‐ tativi sono disponibili solo per i fari bi-
xeno. La profondità, la distribuzione e
l'intensità della luce sono attivate in
modo variabile a seconda delle con‐
dizioni di luminosità, delle condizioni
meteorologiche e del tipo di strada.Se l'interruttore dei fari è su AUTO,
tutte le funzioni di illuminazione sono
disponibili.
Le seguenti funzioni sono disponibili anche con l'interruttore dei fari in
posizione 9:
● luci di svolta dinamiche
● proiettori laterali addizionali
● funzione di retromarcia
● regolazione automatica dinamica
della profondità dei fari
Illuminazione nelle strade a
traffico limitato
Si attiva automaticamente a basse
velocità fino a circa 30 km/h. Il fascio
di luce viene ruotato di un angolo di
8° verso il lato della strada.
Illuminazione in città
Si attiva automaticamente a una ve‐
locità compresa fra 40 e 55 km/h e
quando le luci della strada vengono
rilevate dal sensore luci. La profon‐
dità dei fari viene ridotta distribuendo
maggiormente il fascio di luce.Illuminazione sulle strade di
campagna
Si attiva automaticamente a una ve‐
locità compresa tra circa 55 e
115 km/h. Il fascio di luce e la lumi‐
nosità sul lato sinistro e su quello de‐
stro differiscono.
Illuminazione in autostrada
Si attiva automaticamente a una ve‐
locità superiore a circa 115 km/h e
con movimenti di sterzata minimi. Si
attiva dopo un determinato ritardo o
direttamente in caso di energica ac‐
celerazione del veicolo. Il fascio di
luce è più lungo e più luminoso.
Illuminazione in condizioni
meteorologiche avverse
Si attiva automaticamente fino ad una
velocità di circa 70 km/h, se il sensore pioggia rileva della condensa o il ter‐
gicristallo funziona in modo continuo.
La profondità, la distribuzione e l'in‐
tensità delle luci sono regolate in
modo variabile in funzione della visi‐
bilità.

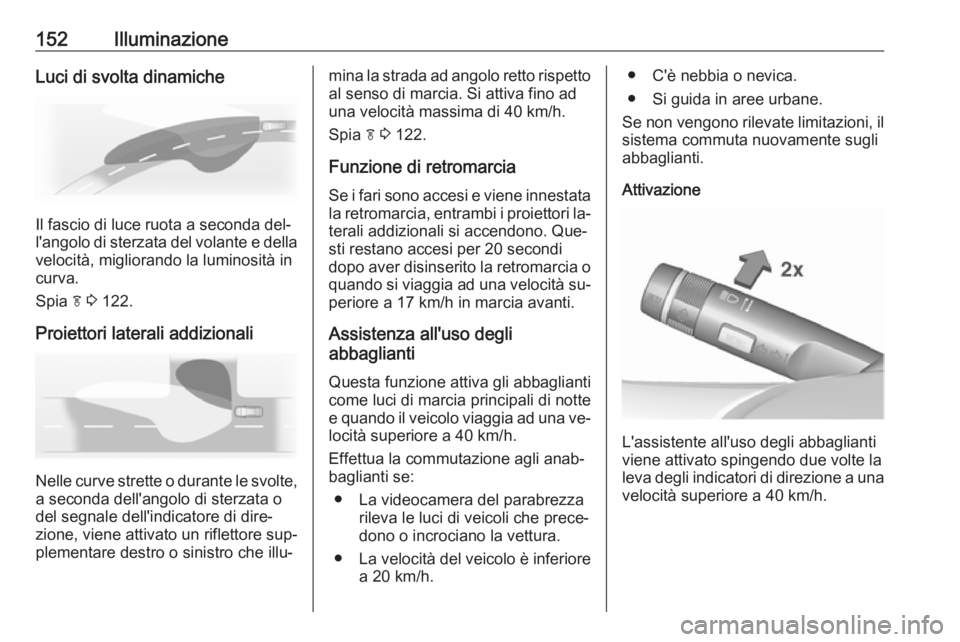

152IlluminazioneLuci di svolta dinamiche
Il fascio di luce ruota a seconda del‐
l'angolo di sterzata del volante e della velocità, migliorando la luminosità in
curva.
Spia f 3 122.
Proiettori laterali addizionali
Nelle curve strette o durante le svolte,
a seconda dell'angolo di sterzata o
del segnale dell'indicatore di dire‐
zione, viene attivato un riflettore sup‐
plementare destro o sinistro che illu‐
mina la strada ad angolo retto rispetto al senso di marcia. Si attiva fino aduna velocità massima di 40 km/h.
Spia f 3 122.
Funzione di retromarcia
Se i fari sono accesi e viene innestata la retromarcia, entrambi i proiettori la‐
terali addizionali si accendono. Que‐
sti restano accesi per 20 secondi
dopo aver disinserito la retromarcia o quando si viaggia ad una velocità su‐
periore a 17 km/h in marcia avanti.
Assistenza all'uso degli
abbaglianti
Questa funzione attiva gli abbaglianticome luci di marcia principali di notte e quando il veicolo viaggia ad una ve‐ locità superiore a 40 km/h.
Effettua la commutazione agli anab‐
baglianti se:
● La videocamera del parabrezza rileva le luci di veicoli che prece‐
dono o incrociano la vettura.
● La velocità del veicolo è inferiore
a 20 km/h.● C'è nebbia o nevica.
● Si guida in aree urbane.
Se non vengono rilevate limitazioni, il sistema commuta nuovamente sugliabbaglianti.
Attivazione
L'assistente all'uso degli abbaglianti
viene attivato spingendo due volte la
leva degli indicatori di direzione a una
velocità superiore a 40 km/h.

Illuminazione153La spia verde l si accende in mo‐
dalità fissa quando la funzione di as‐
sistenza all'uso degli abbaglianti è at‐
tivata, mentre la spia blu 7 si ac‐
cende quando gli abbaglianti sono accesi.
Spia l 3 122.
Disattivazione
Spingere la leva degli indicatori di di‐
rezione una volta. Inoltre, la funzione
viene disattivata quando vengono ac‐ cesi i fendinebbia.
Se l'avvisatore ottico viene usato
quando sono accesi i fari abbaglianti,
la funzione di assistenza all'uso degli
abbaglianti viene disattivata.
Se l'avvisatore ottico viene usato quando sono spenti i fari abbaglianti,
la funzione di assistenza all'uso degli
abbaglianti viene attivata.
L'assistenza all'uso degli abbaglianti
è sempre attiva dopo l'accensione del quadro.Regolazione intelligente della
portata luminosa con attivazione
automatica degli abbaglianti
La regolazione intelligente della por‐tata luminosa utilizza le proprietà deifari bi-xeno per potenziare la portata
luminosa degli anabbaglianti fino a
400 metri, attivando inoltre gli abba‐
glianti automatici senza abbagliare o
disturbare i veicoli che precedono o
provenienti in senso contrario.
Gli abbaglianti si disattivano e il fascio
luminoso degli anabbaglianti si ri‐
durrà per evitare di abbagliare
quando vengano rilevate le seguenti restrizioni dalla videocamera ante‐
riore nel parabrezza:
● Venga individuato un veicolo che
precede.
● Venga individuato un veicolo in arrivo.
● Si entri in zone urbane.
● C'è nebbia o nevica.
Se non vengono rilevate limitazioni, il sistema commuta nuovamente sugli
abbaglianti.Quando il sistema è attivo, la video‐
camera anteriore controlla l'area da‐
vanti al veicolo e garantisce una di‐
stribuzione ottimale della luce per una visibilità massima del conducente in
quasi tutte le condizioni
La regolazione intelligente della por‐
tata luminosa con attivazione auto‐
matica degli abbaglianti riduce per‐
tanto la differenza tra gli abbaglianti e
gli anabbaglianti convenzionali senza modificare drasticamente portata, di‐
stribuzione e intensità luminosa.

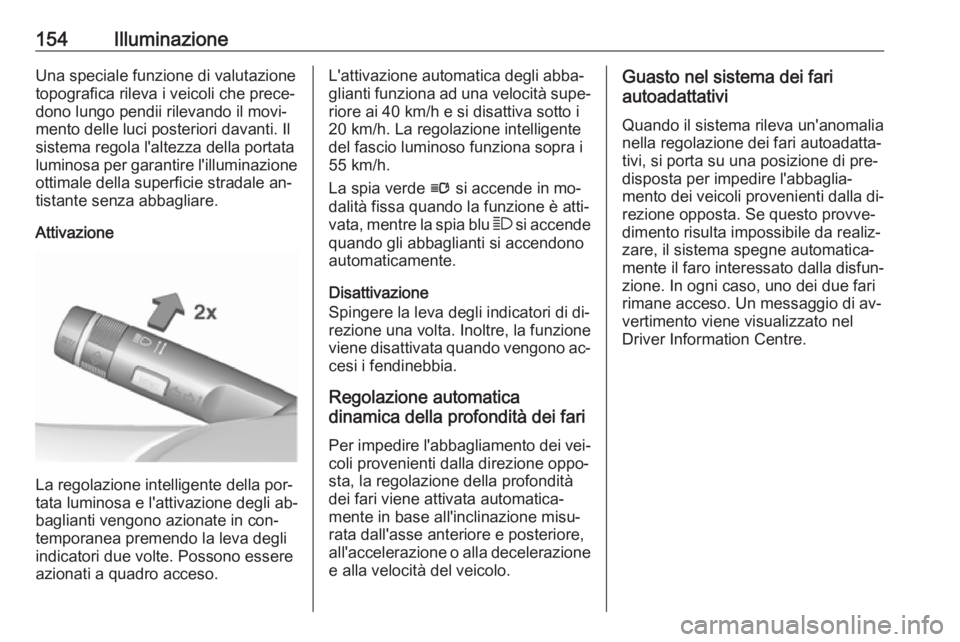

154IlluminazioneUna speciale funzione di valutazione
topografica rileva i veicoli che prece‐ dono lungo pendii rilevando il movi‐mento delle luci posteriori davanti. Il
sistema regola l'altezza della portata
luminosa per garantire l'illuminazione ottimale della superficie stradale an‐
tistante senza abbagliare.
Attivazione
La regolazione intelligente della por‐
tata luminosa e l'attivazione degli ab‐ baglianti vengono azionate in con‐
temporanea premendo la leva degli
indicatori due volte. Possono essere
azionati a quadro acceso.
L'attivazione automatica degli abba‐
glianti funziona ad una velocità supe‐ riore ai 40 km/h e si disattiva sotto i
20 km/h. La regolazione intelligente
del fascio luminoso funziona sopra i
55 km/h.
La spia verde l si accende in mo‐
dalità fissa quando la funzione è atti‐
vata, mentre la spia blu 7 si accende
quando gli abbaglianti si accendono
automaticamente.
Disattivazione
Spingere la leva degli indicatori di di‐
rezione una volta. Inoltre, la funzione
viene disattivata quando vengono ac‐
cesi i fendinebbia.
Regolazione automatica
dinamica della profondità dei fari
Per impedire l'abbagliamento dei vei‐ coli provenienti dalla direzione oppo‐
sta, la regolazione della profondità
dei fari viene attivata automatica‐
mente in base all'inclinazione misu‐ rata dall'asse anteriore e posteriore,
all'accelerazione o alla decelerazione e alla velocità del veicolo.Guasto nel sistema dei fari
autoadattativi
Quando il sistema rileva un'anomalia nella regolazione dei fari autoadatta‐
tivi, si porta su una posizione di pre‐
disposta per impedire l'abbaglia‐
mento dei veicoli provenienti dalla di‐
rezione opposta. Se questo provve‐
dimento risulta impossibile da realiz‐
zare, il sistema spegne automatica‐
mente il faro interessato dalla disfun‐
zione. In ogni caso, uno dei due fari
rimane acceso. Un messaggio di av‐
vertimento viene visualizzato nel
Driver Information Centre.

Illuminazione155Segnalatori di emergenza
Azionato premendo ¨.
In caso di incidente con attivazione
degli airbag, si accendono automati‐
camente i segnalatori di emergenza.
Segnali di svolta e di cambio
della corsia di marcialeva verso l'alto:indicatore di dire‐
zione destroleva verso il
basso:indicatore di dire‐
zione sinistro
Spingendo la leva oltre il punto di re‐ sistenza, l'indicatore rimane acceso.
Quando il volante torna indietro, l'in‐
dicatore viene disattivato automatica‐ mente.
Per emettere solo tre lampeggi, ad
esempio per segnalare un cambio di
corsia, spingere la leva fino al punto
di resistenza e rilasciarla.
Quando è collegato un rimorchio, gli
indicatori di direzione lampeggiano
per sei volte quando la leva viene pre‐
muta fino ad avvertire una certa resi‐
stenza, quindi viene rilasciata.
Per prolungare la durata del lampeg‐
gio, spingere la leva fino al punto di
resistenza e trattenerla.
Spegnere manualmente l'indicatore
di direzione portando la leva nella sua posizione iniziale.
Fendinebbia
Azionato premendo >.

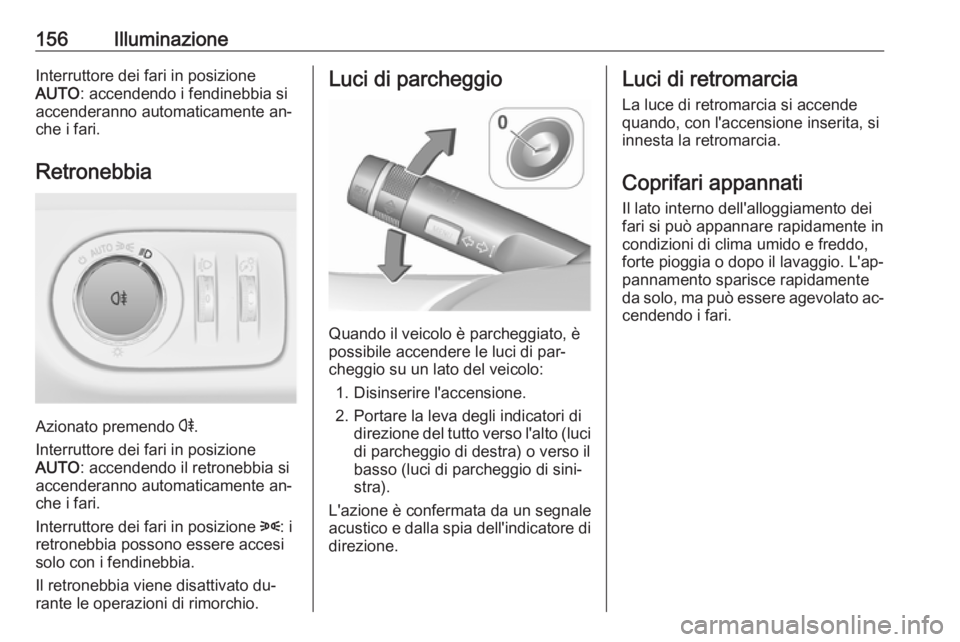

156IlluminazioneInterruttore dei fari in posizioneAUTO : accendendo i fendinebbia si
accenderanno automaticamente an‐ che i fari.
Retronebbia
Azionato premendo r
.
Interruttore dei fari in posizione
AUTO : accendendo il retronebbia si
accenderanno automaticamente an‐
che i fari.
Interruttore dei fari in posizione 8: i
retronebbia possono essere accesi
solo con i fendinebbia.
Il retronebbia viene disattivato du‐
rante le operazioni di rimorchio.
Luci di parcheggio
Quando il veicolo è parcheggiato, è
possibile accendere le luci di par‐
cheggio su un lato del veicolo:
1. Disinserire l'accensione.
2. Portare la leva degli indicatori di direzione del tutto verso l'alto (luci
di parcheggio di destra) o verso il
basso (luci di parcheggio di sini‐
stra).
L'azione è confermata da un segnale
acustico e dalla spia dell'indicatore di direzione.
Luci di retromarcia
La luce di retromarcia si accendequando, con l'accensione inserita, si
innesta la retromarcia.
Coprifari appannati
Il lato interno dell'alloggiamento dei
fari si può appannare rapidamente in
condizioni di clima umido e freddo,
forte pioggia o dopo il lavaggio. L'ap‐
pannamento sparisce rapidamente
da solo, ma può essere agevolato ac‐
cendendo i fari.

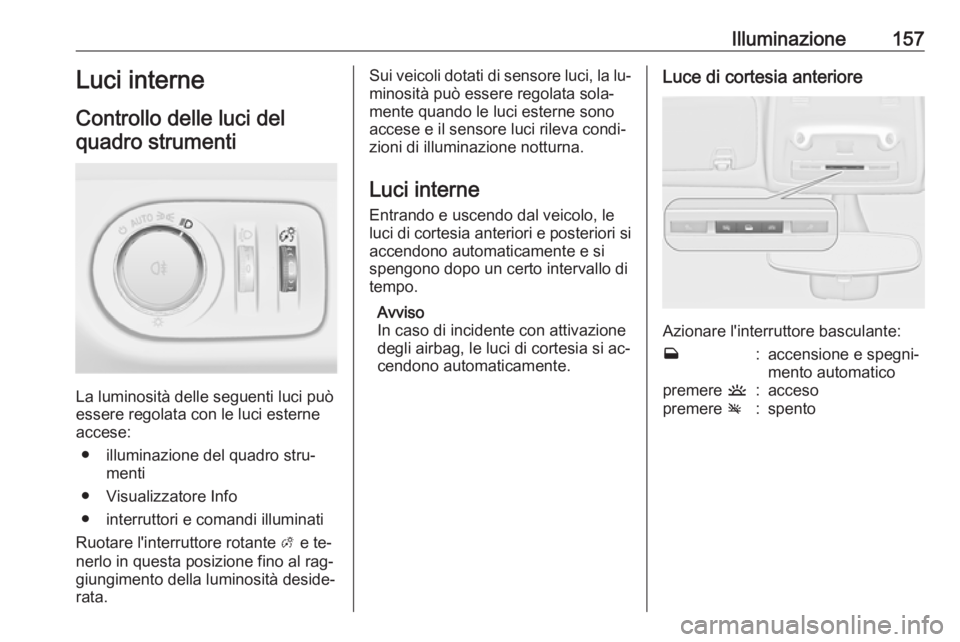

Illuminazione157Luci interne
Controllo delle luci del quadro strumenti
La luminosità delle seguenti luci può
essere regolata con le luci esterne accese:
● illuminazione del quadro stru‐ menti
● Visualizzatore Info
● interruttori e comandi illuminati
Ruotare l'interruttore rotante A e te‐
nerlo in questa posizione fino al rag‐
giungimento della luminosità deside‐ rata.
Sui veicoli dotati di sensore luci, la lu‐
minosità può essere regolata sola‐
mente quando le luci esterne sono
accese e il sensore luci rileva condi‐
zioni di illuminazione notturna.
Luci interne
Entrando e uscendo dal veicolo, le
luci di cortesia anteriori e posteriori si
accendono automaticamente e si
spengono dopo un certo intervallo di
tempo.
Avviso
In caso di incidente con attivazione
degli airbag, le luci di cortesia si ac‐
cendono automaticamente.Luce di cortesia anteriore
Azionare l'interruttore basculante:
w:accensione e spegni‐
mento automaticopremere u:accesopremere v:spento

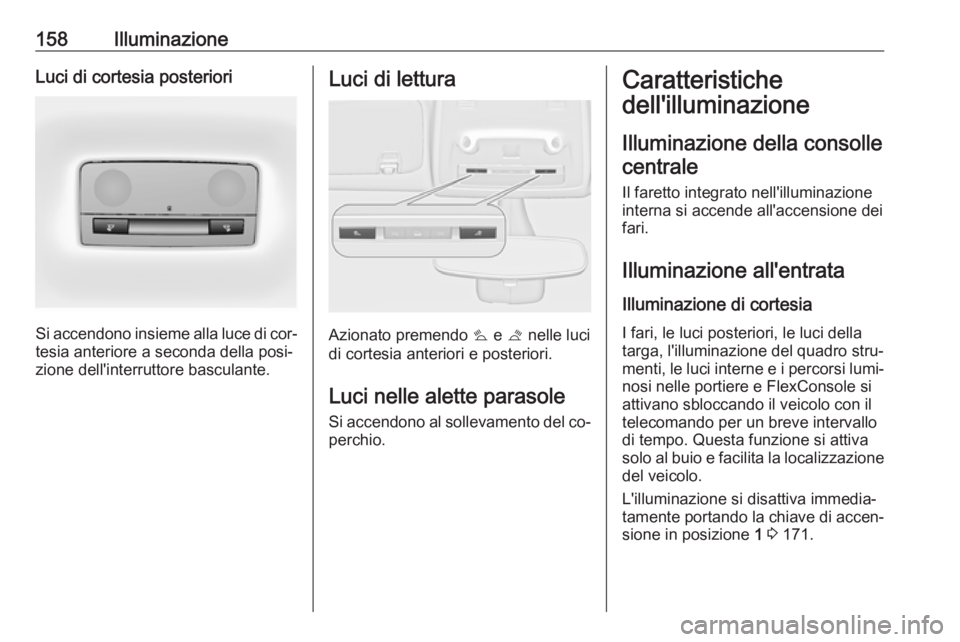

158IlluminazioneLuci di cortesia posteriori
Si accendono insieme alla luce di cor‐tesia anteriore a seconda della posi‐
zione dell'interruttore basculante.
Luci di lettura
Azionato premendo s e t nelle luci
di cortesia anteriori e posteriori.
Luci nelle alette parasole
Si accendono al sollevamento del co‐ perchio.
Caratteristiche
dell'illuminazione
Illuminazione della consollecentrale
Il faretto integrato nell'illuminazione interna si accende all'accensione dei
fari.
Illuminazione all'entrata Illuminazione di cortesia
I fari, le luci posteriori, le luci della
targa, l'illuminazione del quadro stru‐
menti, le luci interne e i percorsi lumi‐ nosi nelle portiere e FlexConsole si
attivano sbloccando il veicolo con il
telecomando per un breve intervallo
di tempo. Questa funzione si attiva
solo al buio e facilita la localizzazione
del veicolo.
L'illuminazione si disattiva immedia‐
tamente portando la chiave di accen‐
sione in posizione 1 3 171.
