OPEL ZAFIRA C 2016.5 Manuale di uso e manutenzione (in Italian)

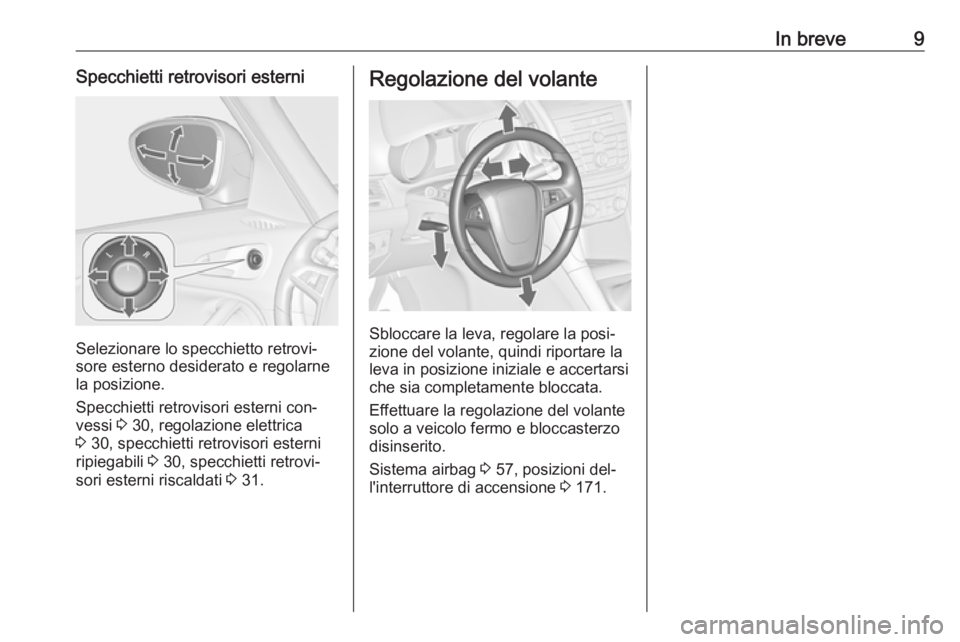

In breve9Specchietti retrovisori esterni
Selezionare lo specchietto retrovi‐
sore esterno desiderato e regolarne
la posizione.
Specchietti retrovisori esterni con‐
vessi 3 30, regolazione elettrica
3 30, specchietti retrovisori esterni
ripiegabili 3 30, specchietti retrovi‐
sori esterni riscaldati 3 31.
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 57, posizioni del‐
l'interruttore di accensione 3 171.

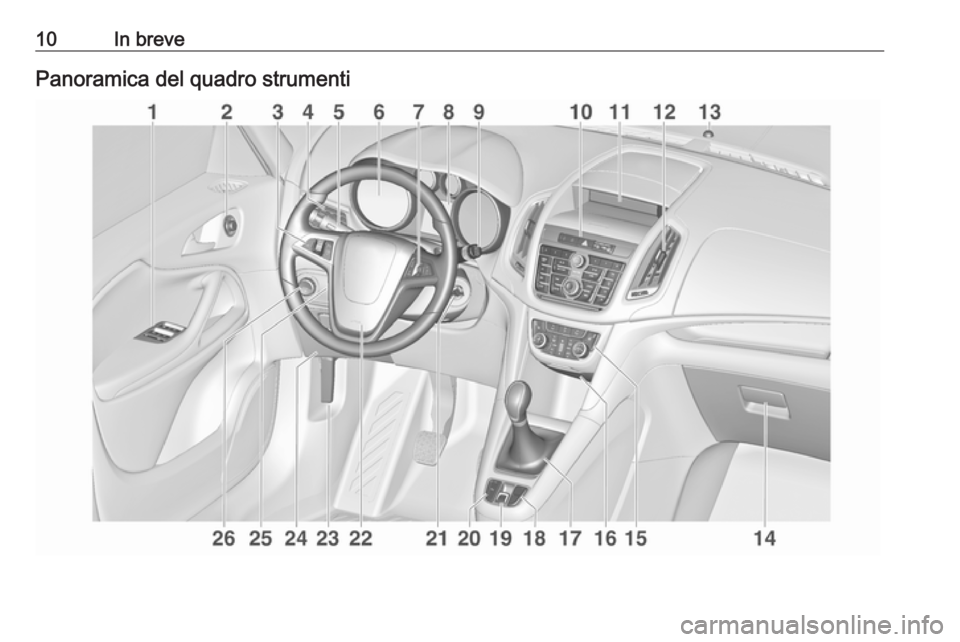

10In brevePanoramica del quadro strumenti

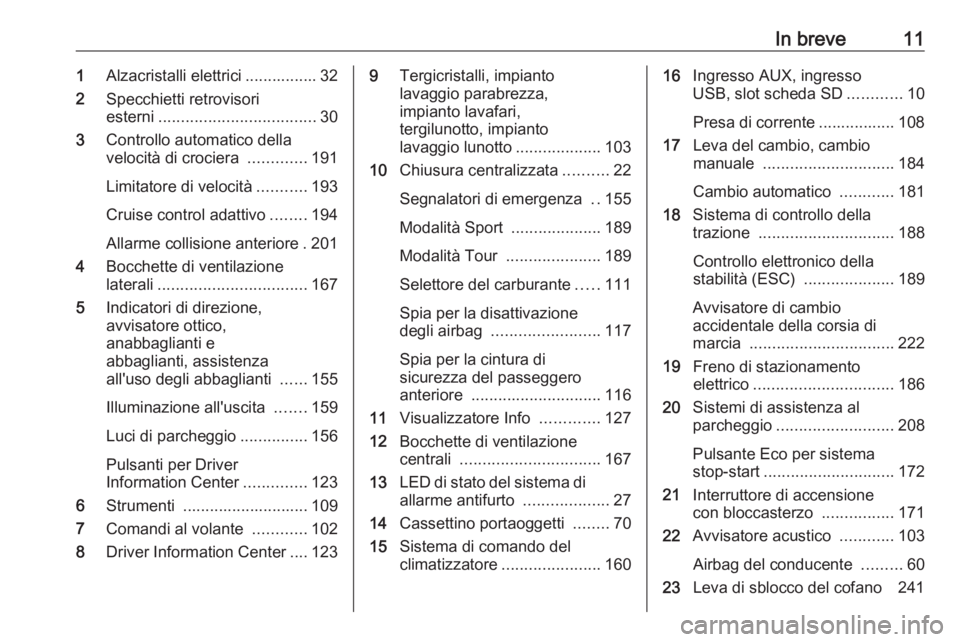

In breve111Alzacristalli elettrici ................ 32
2 Specchietti retrovisori
esterni ................................... 30
3 Controllo automatico della
velocità di crociera .............191
Limitatore di velocità ...........193
Cruise control adattivo ........194
Allarme collisione anteriore . 201
4 Bocchette di ventilazione
laterali ................................. 167
5 Indicatori di direzione,
avvisatore ottico,
anabbaglianti e
abbaglianti, assistenza
all'uso degli abbaglianti ......155
Illuminazione all'uscita .......159
Luci di parcheggio ...............156
Pulsanti per Driver
Information Center ..............123
6 Strumenti ............................ 109
7 Comandi al volante ............102
8 Driver Information Center .... 1239Tergicristalli, impianto
lavaggio parabrezza,
impianto lavafari,
tergilunotto, impianto
lavaggio lunotto ...................103
10 Chiusura centralizzata ..........22
Segnalatori di emergenza ..155
Modalità Sport ....................189
Modalità Tour .....................189
Selettore del carburante .....111
Spia per la disattivazione
degli airbag ........................ 117
Spia per la cintura di
sicurezza del passeggero
anteriore ............................. 116
11 Visualizzatore Info .............127
12 Bocchette di ventilazione
centrali ............................... 167
13 LED di stato del sistema di
allarme antifurto ...................27
14 Cassettino portaoggetti ........70
15 Sistema di comando del
climatizzatore ...................... 16016Ingresso AUX, ingresso
USB, slot scheda SD ............10
Presa di corrente ................. 108
17 Leva del cambio, cambio
manuale ............................. 184
Cambio automatico ............181
18 Sistema di controllo della
trazione .............................. 188
Controllo elettronico della
stabilità (ESC) ....................189
Avvisatore di cambio
accidentale della corsia di
marcia ................................ 222
19 Freno di stazionamento
elettrico ............................... 186
20 Sistemi di assistenza al
parcheggio .......................... 208
Pulsante Eco per sistema
stop-start ............................. 172
21 Interruttore di accensione
con bloccasterzo ................171
22 Avvisatore acustico ............103
Airbag del conducente .........60
23 Leva di sblocco del cofano 241

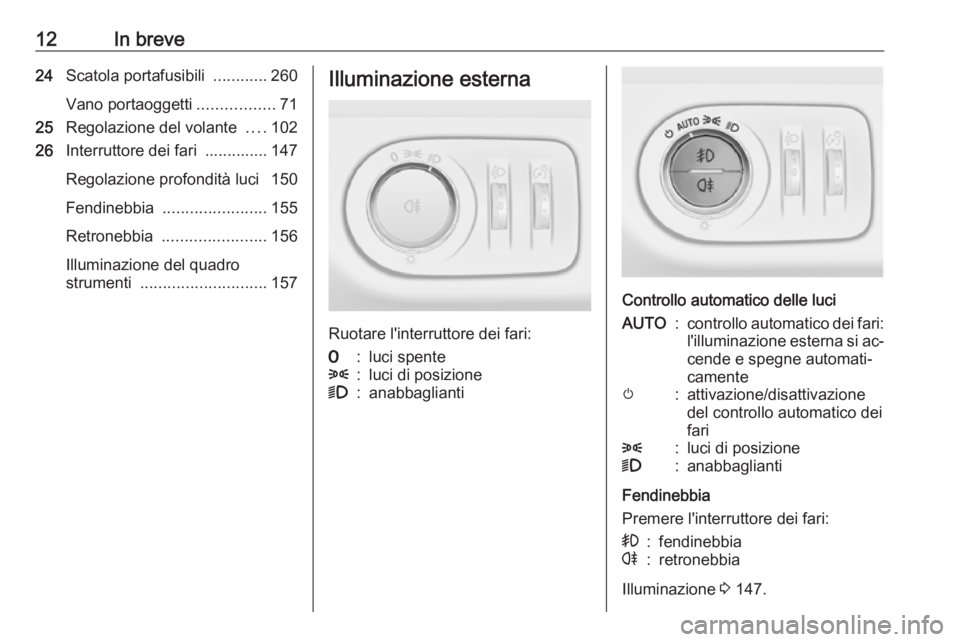

12In breve24Scatola portafusibili ............260
Vano portaoggetti .................71
25 Regolazione del volante ....102
26 Interruttore dei fari .............. 147
Regolazione profondità luci 150
Fendinebbia ....................... 155
Retronebbia ....................... 156
Illuminazione del quadro
strumenti ............................ 157Illuminazione esterna
Ruotare l'interruttore dei fari:
7:luci spente8:luci di posizione9:anabbaglianti
Controllo automatico delle luci
AUTO:controllo automatico dei fari:
l'illuminazione esterna si ac‐ cende e spegne automati‐
camentem:attivazione/disattivazione
del controllo automatico dei
fari8:luci di posizione9:anabbaglianti
Fendinebbia
Premere l'interruttore dei fari:
>:fendinebbiar:retronebbia
Illuminazione 3 147.

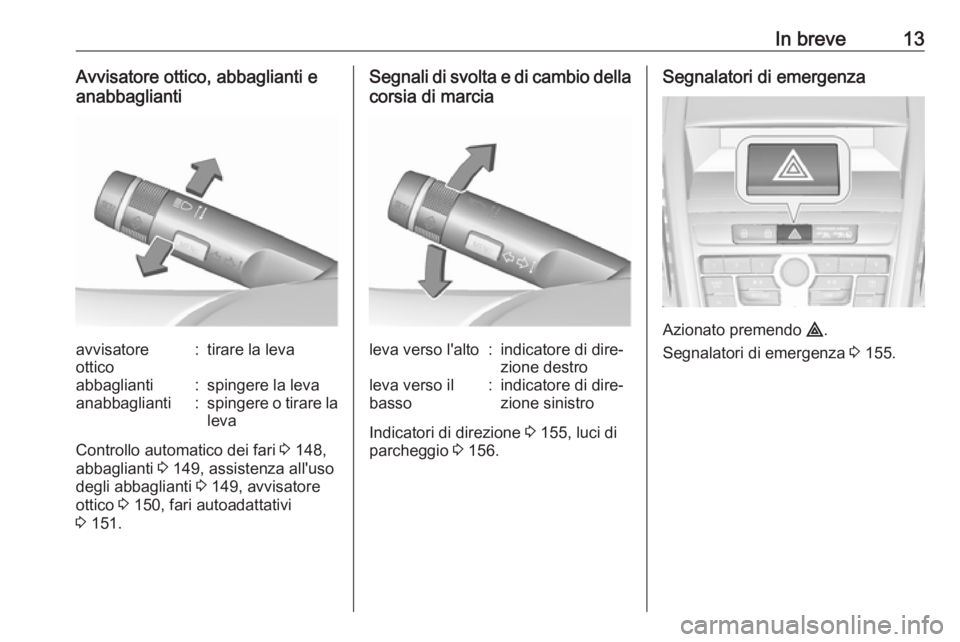

In breve13Avvisatore ottico, abbaglianti e
anabbagliantiavvisatore
ottico:tirare la levaabbaglianti:spingere la levaanabbaglianti:spingere o tirare la
leva
Controllo automatico dei fari 3 148,
abbaglianti 3 149, assistenza all'uso
degli abbaglianti 3 149, avvisatore
ottico 3 150, fari autoadattativi
3 151.
Segnali di svolta e di cambio della
corsia di marcialeva verso l'alto:indicatore di dire‐
zione destroleva verso il
basso:indicatore di dire‐
zione sinistro
Indicatori di direzione 3 155, luci di
parcheggio 3 156.
Segnalatori di emergenza
Azionato premendo ¨.
Segnalatori di emergenza 3 155.

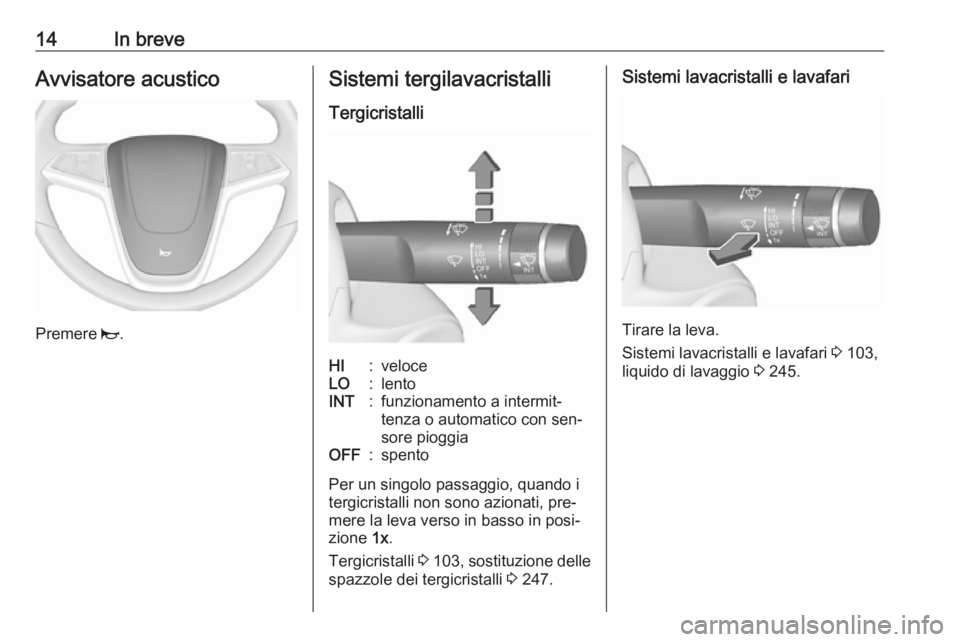

14In breveAvvisatore acustico
Premere j.
Sistemi tergilavacristalli
TergicristalliHI:veloceLO:lentoINT:funzionamento a intermit‐
tenza o automatico con sen‐
sore pioggiaOFF:spento
Per un singolo passaggio, quando i
tergicristalli non sono azionati, pre‐
mere la leva verso in basso in posi‐
zione 1x.
Tergicristalli 3 103 , sostituzione delle
spazzole dei tergicristalli 3 247.
Sistemi lavacristalli e lavafari
Tirare la leva.
Sistemi lavacristalli e lavafari 3 103,
liquido di lavaggio 3 245.

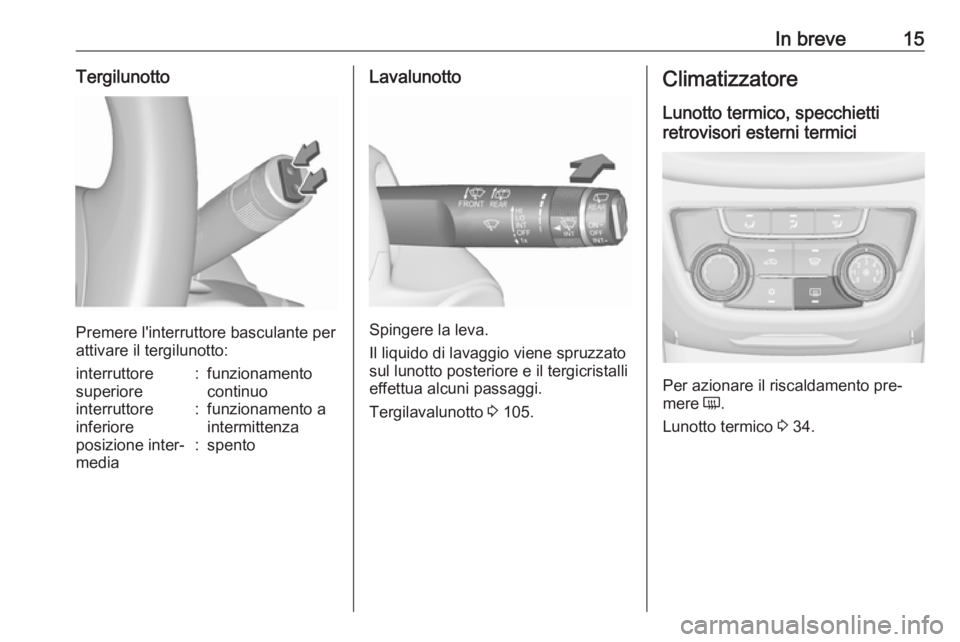

In breve15Tergilunotto
Premere l'interruttore basculante per
attivare il tergilunotto:
interruttore
superiore:funzionamento
continuointerruttore
inferiore:funzionamento a
intermittenzaposizione inter‐
media:spentoLavalunotto
Spingere la leva.
Il liquido di lavaggio viene spruzzato
sul lunotto posteriore e il tergicristalli effettua alcuni passaggi.
Tergilavalunotto 3 105.
Climatizzatore
Lunotto termico, specchietti
retrovisori esterni termici
Per azionare il riscaldamento pre‐
mere Ü.
Lunotto termico 3 34.

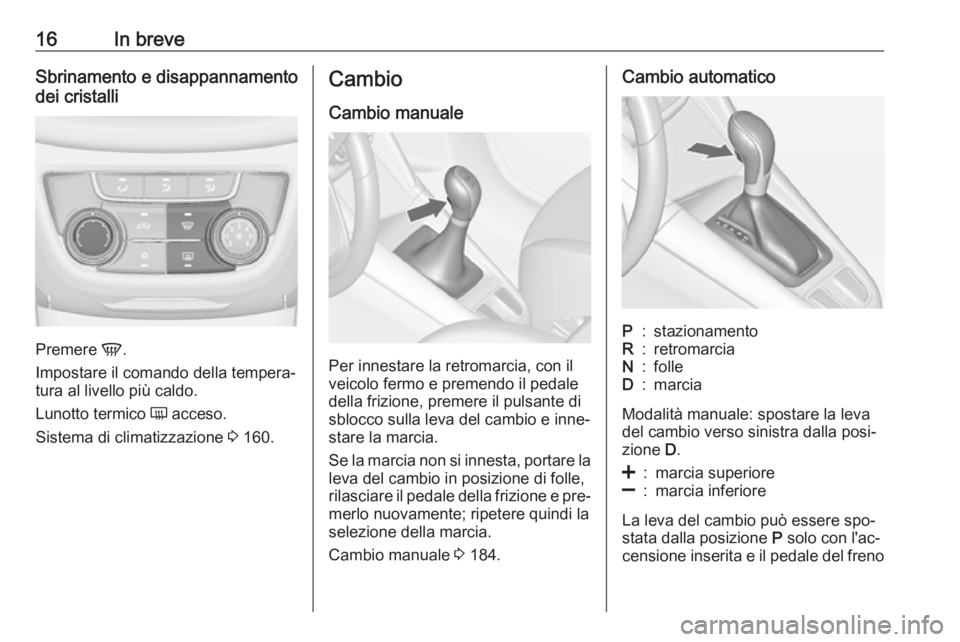

16In breveSbrinamento e disappannamento
dei cristalli
Premere V.
Impostare il comando della tempera‐
tura al livello più caldo.
Lunotto termico Ü acceso.
Sistema di climatizzazione 3 160.
Cambio
Cambio manuale
Per innestare la retromarcia, con il
veicolo fermo e premendo il pedale
della frizione, premere il pulsante di
sblocco sulla leva del cambio e inne‐
stare la marcia.
Se la marcia non si innesta, portare la leva del cambio in posizione di folle,rilasciare il pedale della frizione e pre‐
merlo nuovamente; ripetere quindi la
selezione della marcia.
Cambio manuale 3 184.
Cambio automaticoP:stazionamentoR:retromarciaN:folleD:marcia
Modalità manuale: spostare la leva
del cambio verso sinistra dalla posi‐ zione D.
<:marcia superiore]:marcia inferiore
La leva del cambio può essere spo‐
stata dalla posizione P solo con l'ac‐
censione inserita e il pedale del freno

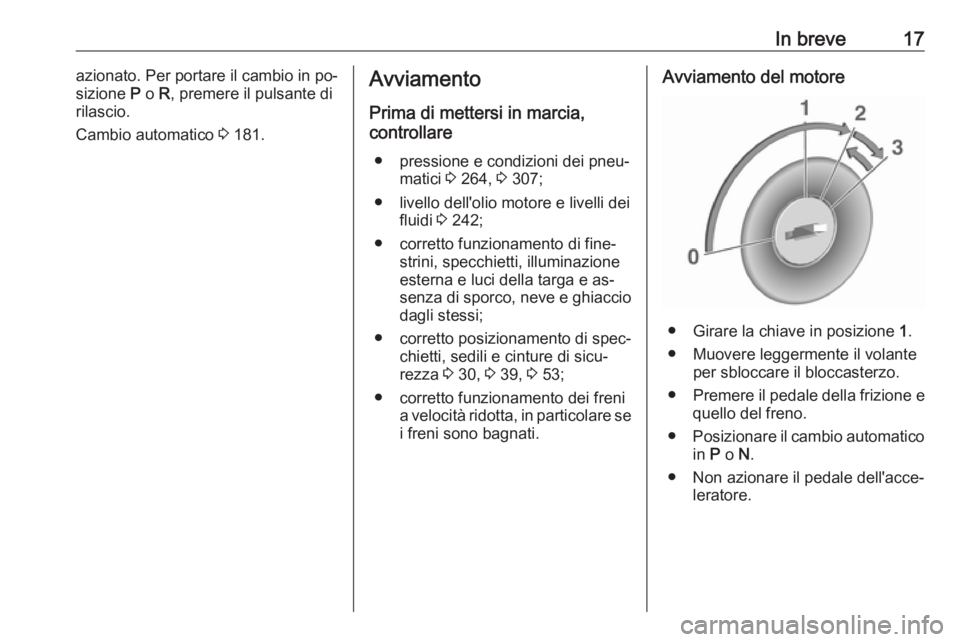

In breve17azionato. Per portare il cambio in po‐
sizione P o R, premere il pulsante di
rilascio.
Cambio automatico 3 181.Avviamento
Prima di mettersi in marcia,
controllare
● pressione e condizioni dei pneu‐ matici 3 264, 3 307;
● livello dell'olio motore e livelli dei fluidi 3 242;
● corretto funzionamento di fine‐ strini, specchietti, illuminazione
esterna e luci della targa e as‐
senza di sporco, neve e ghiaccio
dagli stessi;
● corretto posizionamento di spec‐ chietti, sedili e cinture di sicu‐
rezza 3 30, 3 39, 3 53;
● corretto funzionamento dei freni a velocità ridotta, in particolare sei freni sono bagnati.Avviamento del motore
● Girare la chiave in posizione 1.
● Muovere leggermente il volante per sbloccare il bloccasterzo.
● Premere il pedale della frizione e
quello del freno.
● Posizionare il cambio automatico
in P o N.
● Non azionare il pedale dell'acce‐ leratore.

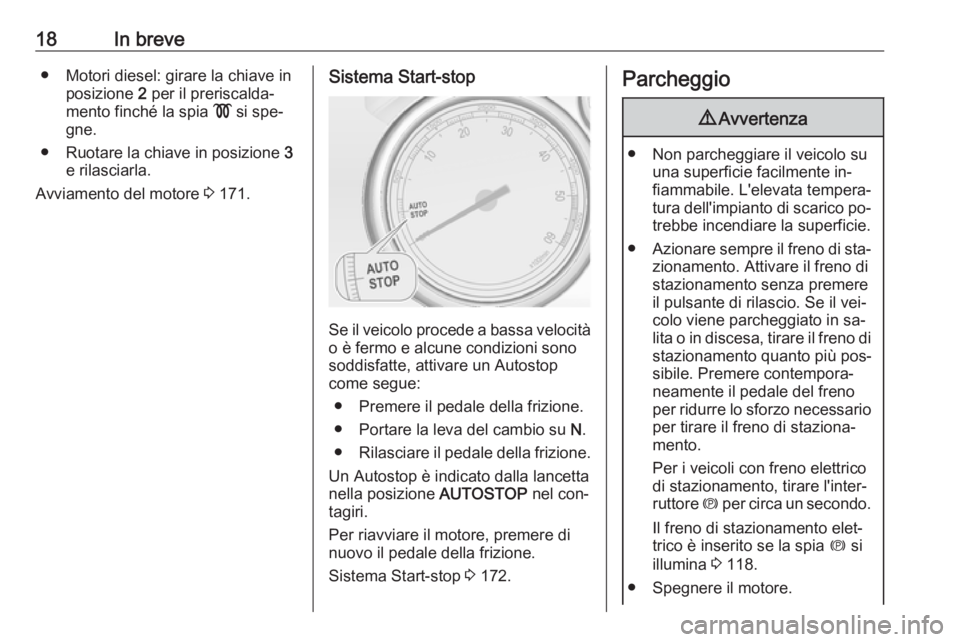

18In breve● Motori diesel: girare la chiave inposizione 2 per il preriscalda‐
mento finché la spia ! si spe‐
gne.
● Ruotare la chiave in posizione 3
e rilasciarla.
Avviamento del motore 3 171.Sistema Start-stop
Se il veicolo procede a bassa velocità
o è fermo e alcune condizioni sono
soddisfatte, attivare un Autostop
come segue:
● Premere il pedale della frizione.
● Portare la leva del cambio su N.
● Rilasciare il pedale della frizione.
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel con‐
tagiri.
Per riavviare il motore, premere di nuovo il pedale della frizione.
Sistema Start-stop 3 172.
Parcheggio9 Avvertenza
● Non parcheggiare il veicolo su
una superficie facilmente in‐
fiammabile. L'elevata tempera‐
tura dell'impianto di scarico po‐
trebbe incendiare la superficie.
● Azionare sempre il freno di sta‐
zionamento. Attivare il freno di
stazionamento senza premere
il pulsante di rilascio. Se il vei‐
colo viene parcheggiato in sa‐
lita o in discesa, tirare il freno di stazionamento quanto più pos‐sibile. Premere contempora‐
neamente il pedale del freno
per ridurre lo sforzo necessario
per tirare il freno di staziona‐
mento.
Per i veicoli con freno elettrico
di stazionamento, tirare l'inter‐
ruttore m per circa un secondo.
Il freno di stazionamento elet‐ trico è inserito se la spia m si
illumina 3 118.
● Spegnere il motore.
