OPEL ZAFIRA C 2016.5 Manuale di uso e manutenzione (in Italian)

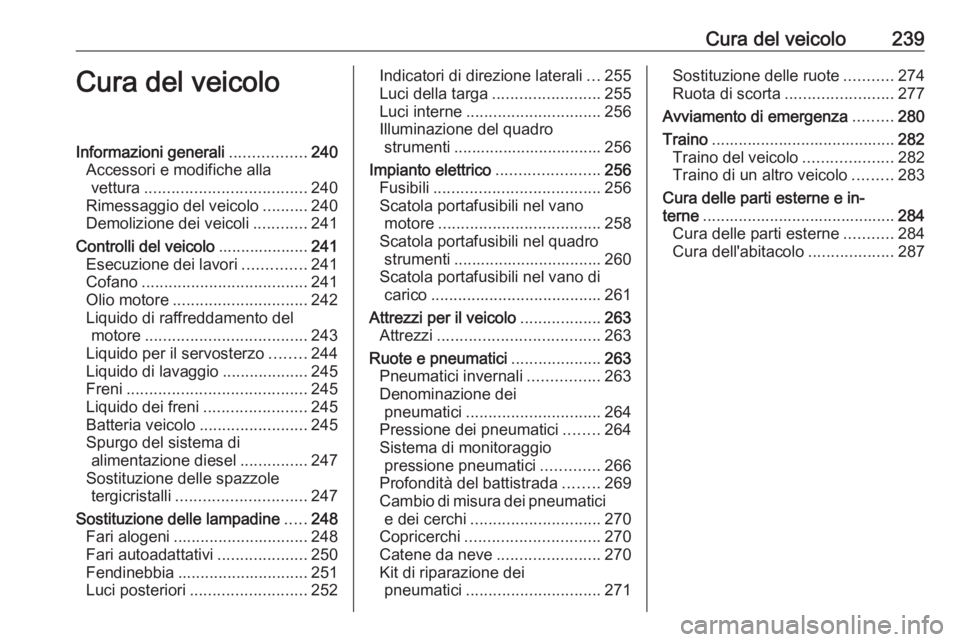

Cura del veicolo239Cura del veicoloInformazioni generali.................240
Accessori e modifiche alla vettura .................................... 240
Rimessaggio del veicolo ..........240
Demolizione dei veicoli ............241
Controlli del veicolo ....................241
Esecuzione dei lavori ..............241
Cofano ..................................... 241
Olio motore .............................. 242
Liquido di raffreddamento del motore .................................... 243
Liquido per il servosterzo ........244
Liquido di lavaggio ...................245
Freni ........................................ 245
Liquido dei freni .......................245
Batteria veicolo ........................245

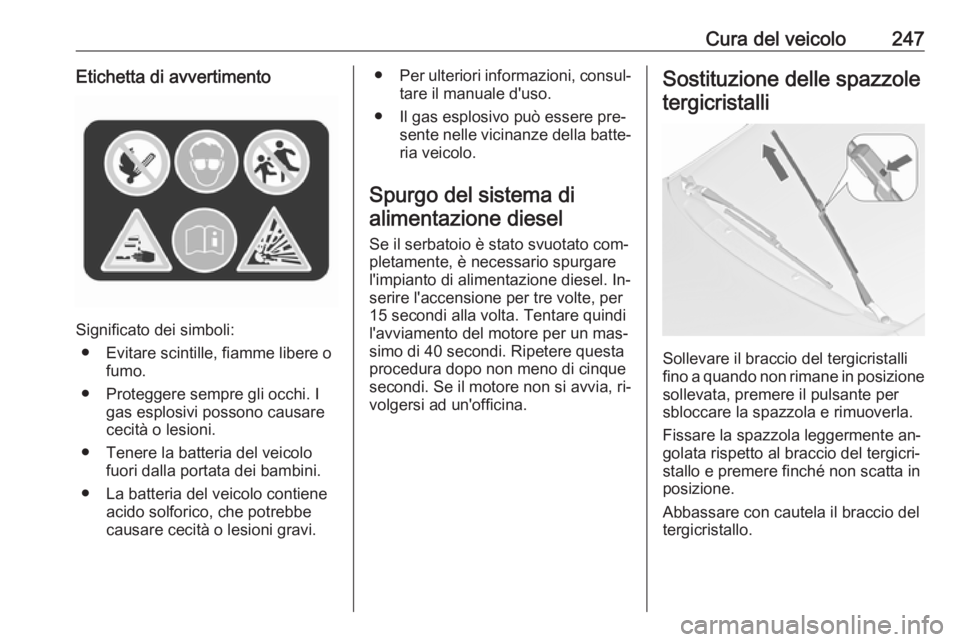

Spurgo del sistema di alimentazione diesel ...............247

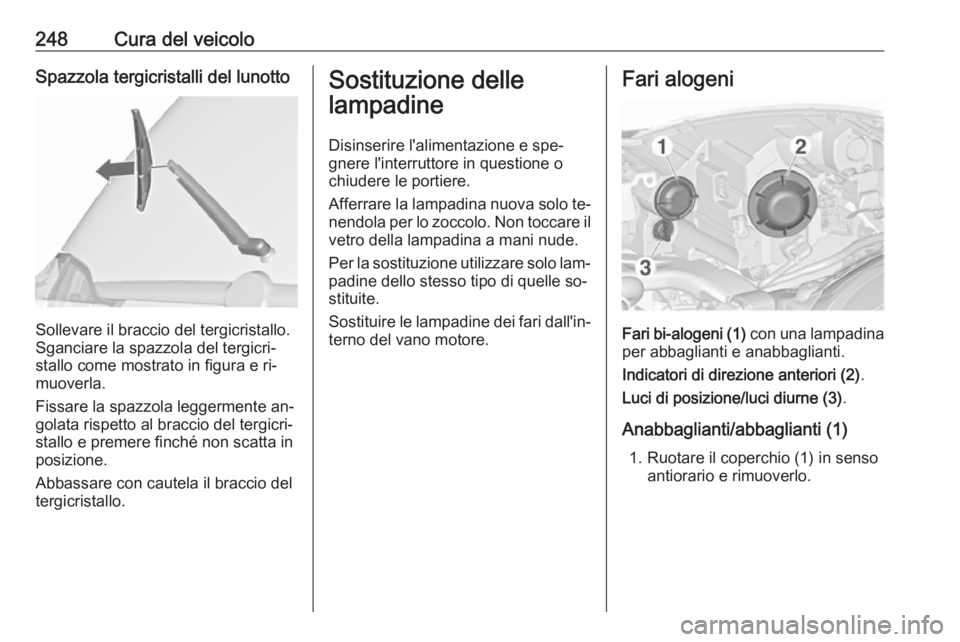

Sostituzione delle spazzole tergicristalli ............................. 247
Sostituzione delle lampadine .....248
Fari alogeni .............................. 248
Fari autoadattativi ....................250
Fendinebbia ............................. 251
Luci posteriori .......................... 252Indicatori di direzione laterali ...255
Luci della targa ........................ 255
Luci interne .............................. 256
Illuminazione del quadro strumenti ................................. 256
Impianto elettrico .......................256
Fusibili ..................................... 256
Scatola portafusibili nel vano motore .................................... 258
Scatola portafusibili nel quadro strumenti ................................. 260
Scatola portafusibili nel vano di carico ...................................... 261
Attrezzi per il veicolo ..................263
Attrezzi .................................... 263
Ruote e pneumatici ....................263
Pneumatici invernali ................263
Denominazione dei pneumatici .............................. 264
Pressione dei pneumatici ........264
Sistema di monitoraggio pressione pneumatici .............266
Profondità del battistrada ........269
Cambio di misura dei pneumatici e dei cerchi ............................. 270
Copricerchi .............................. 270
Catene da neve .......................270
Kit di riparazione dei pneumatici .............................. 271Sostituzione delle ruote ...........274
Ruota di scorta ........................ 277
Avviamento di emergenza .........280
Traino ......................................... 282
Traino del veicolo ....................282
Traino di un altro veicolo .........283
Cura delle parti esterne e in‐
terne ........................................... 284
Cura delle parti esterne ...........284
Cura dell'abitacolo ...................287

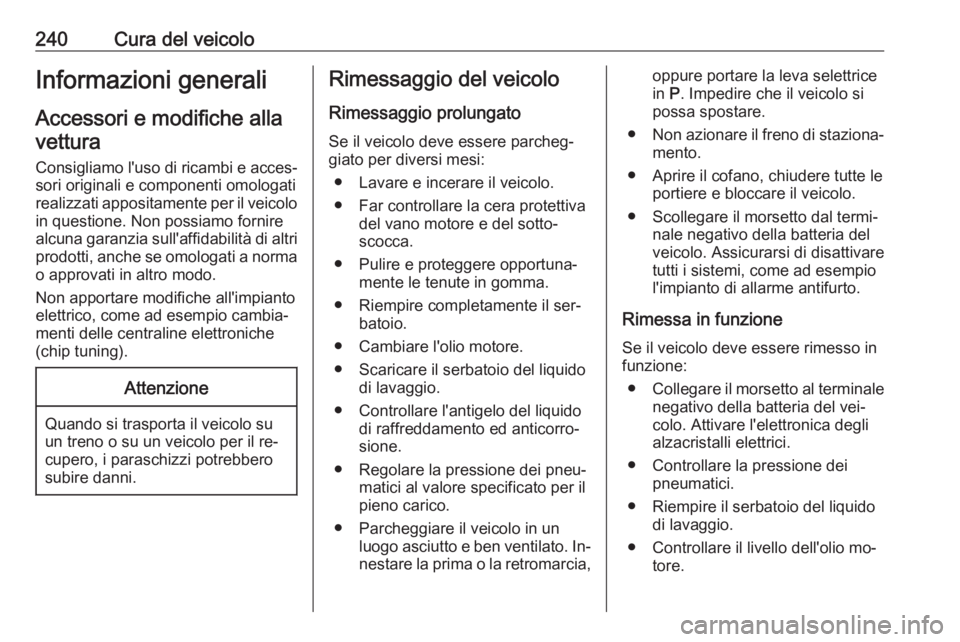

240Cura del veicoloInformazioni generali
Accessori e modifiche alla
vettura
Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Non apportare modifiche all'impianto
elettrico, come ad esempio cambia‐
menti delle centraline elettroniche
(chip tuning).Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il re‐
cupero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
● Lavare e incerare il veicolo.
● Far controllare la cera protettiva del vano motore e del sotto‐
scocca.
● Pulire e proteggere opportuna‐ mente le tenute in gomma.
● Riempire completamente il ser‐ batoio.
● Cambiare l'olio motore.
● Scaricare il serbatoio del liquido di lavaggio.
● Controllare l'antigelo del liquido di raffreddamento ed anticorro‐
sione.
● Regolare la pressione dei pneu‐ matici al valore specificato per il
pieno carico.
● Parcheggiare il veicolo in un luogo asciutto e ben ventilato. In‐
nestare la prima o la retromarcia,oppure portare la leva selettrice
in P. Impedire che il veicolo si
possa spostare.
● Non azionare il freno di staziona‐
mento.
● Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
● Scollegare il morsetto dal termi‐ nale negativo della batteria del
veicolo. Assicurarsi di disattivare
tutti i sistemi, come ad esempio
l'impianto di allarme antifurto.
Rimessa in funzione Se il veicolo deve essere rimesso in
funzione:
● Collegare il morsetto al terminale
negativo della batteria del vei‐
colo. Attivare l'elettronica degli
alzacristalli elettrici.
● Controllare la pressione dei pneumatici.
● Riempire il serbatoio del liquido di lavaggio.
● Controllare il livello dell'olio mo‐ tore.

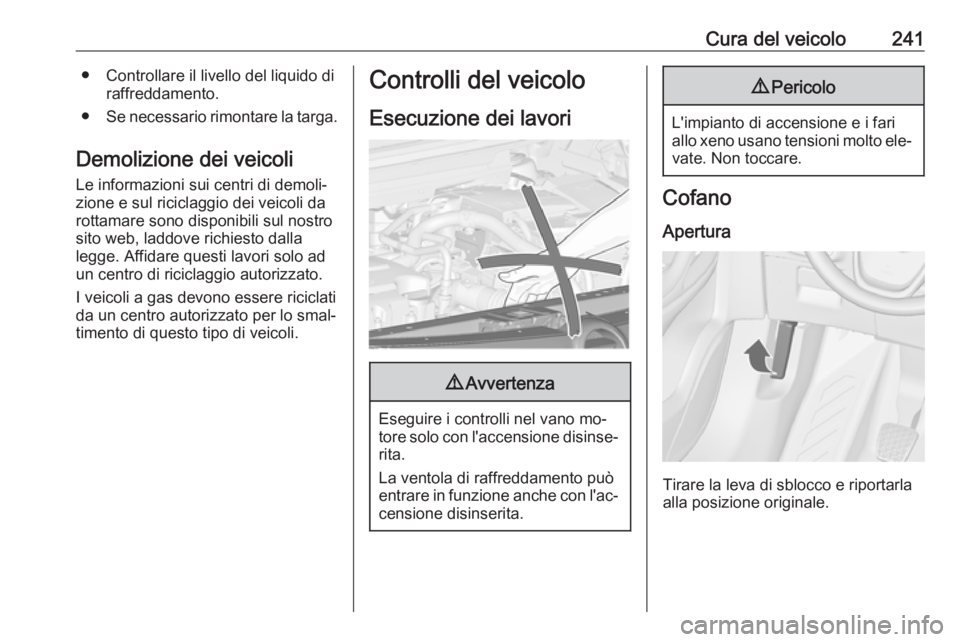

Cura del veicolo241● Controllare il livello del liquido diraffreddamento.
● Se necessario rimontare la targa.
Demolizione dei veicoli
Le informazioni sui centri di demoli‐ zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web, laddove richiesto dalla
legge. Affidare questi lavori solo ad
un centro di riciclaggio autorizzato.
I veicoli a gas devono essere riciclati
da un centro autorizzato per lo smal‐
timento di questo tipo di veicoli.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano mo‐
tore solo con l'accensione disinse‐ rita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐
censione disinserita.
9 Pericolo
L'impianto di accensione e i fari
allo xeno usano tensioni molto ele‐ vate. Non toccare.
Cofano
Apertura
Tirare la leva di sblocco e riportarla
alla posizione originale.

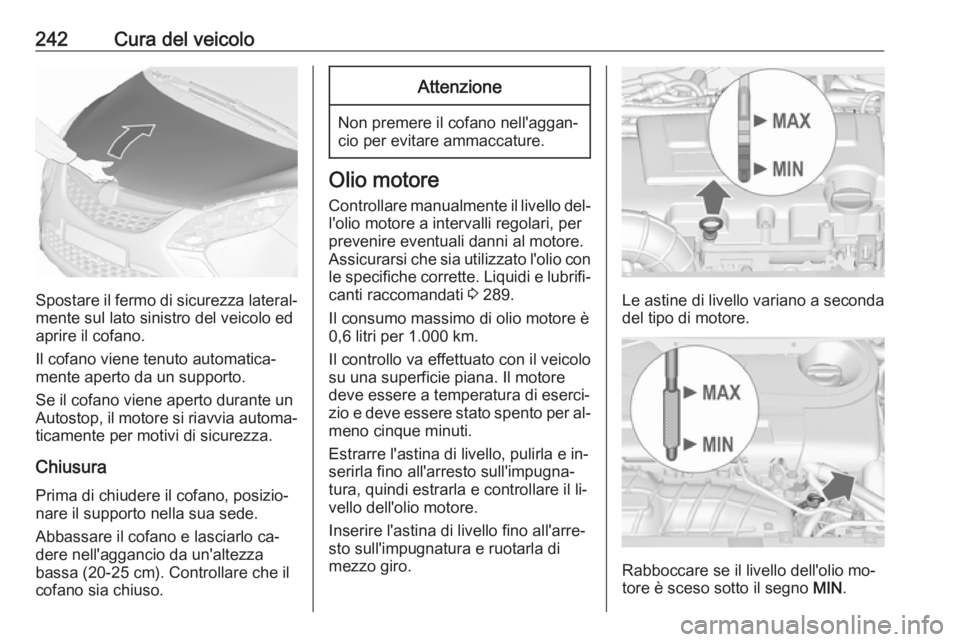

242Cura del veicolo
Spostare il fermo di sicurezza lateral‐mente sul lato sinistro del veicolo ed
aprire il cofano.
Il cofano viene tenuto automatica‐
mente aperto da un supporto.
Se il cofano viene aperto durante un
Autostop, il motore si riavvia automa‐
ticamente per motivi di sicurezza.
Chiusura Prima di chiudere il cofano, posizio‐
nare il supporto nella sua sede.
Abbassare il cofano e lasciarlo ca‐
dere nell'aggancio da un'altezza
bassa (20-25 cm). Controllare che il
cofano sia chiuso.
Attenzione
Non premere il cofano nell'aggan‐
cio per evitare ammaccature.
Olio motore
Controllare manualmente il livello del‐ l'olio motore a intervalli regolari, per
prevenire eventuali danni al motore.
Assicurarsi che sia utilizzato l'olio con
le specifiche corrette. Liquidi e lubrifi‐
canti raccomandati 3 289.
Il consumo massimo di olio motore è
0,6 litri per 1.000 km.
Il controllo va effettuato con il veicolo
su una superficie piana. Il motore
deve essere a temperatura di eserci‐
zio e deve essere stato spento per al‐
meno cinque minuti.
Estrarre l'astina di livello, pulirla e in‐
serirla fino all'arresto sull'impugna‐
tura, quindi estrarla e controllare il li‐
vello dell'olio motore.
Inserire l'astina di livello fino all'arre‐
sto sull'impugnatura e ruotarla di
mezzo giro.
Le astine di livello variano a seconda
del tipo di motore.
Rabboccare se il livello dell'olio mo‐
tore è sceso sotto il segno MIN.

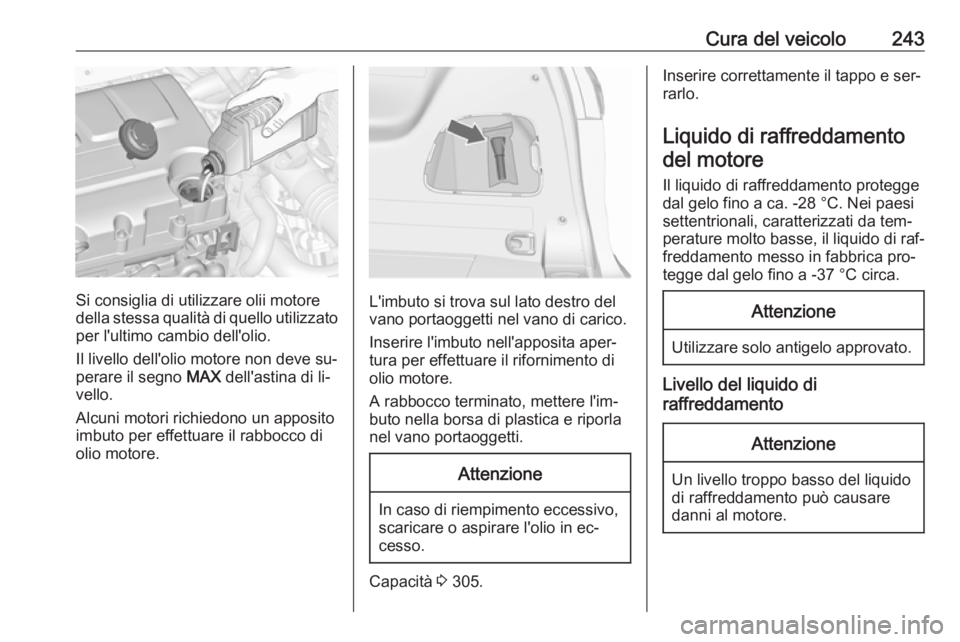

Cura del veicolo243
Si consiglia di utilizzare olii motore
della stessa qualità di quello utilizzato per l'ultimo cambio dell'olio.
Il livello dell'olio motore non deve su‐
perare il segno MAX dell'astina di li‐
vello.
Alcuni motori richiedono un apposito
imbuto per effettuare il rabbocco di
olio motore.L'imbuto si trova sul lato destro del
vano portaoggetti nel vano di carico.
Inserire l'imbuto nell'apposita aper‐
tura per effettuare il rifornimento di
olio motore.
A rabbocco terminato, mettere l'im‐
buto nella borsa di plastica e riporla
nel vano portaoggetti.
Attenzione
In caso di riempimento eccessivo, scaricare o aspirare l'olio in ec‐
cesso.
Capacità 3 305.
Inserire correttamente il tappo e ser‐
rarlo.
Liquido di raffreddamentodel motore
Il liquido di raffreddamento protegge
dal gelo fino a ca. -28 °C. Nei paesi
settentrionali, caratterizzati da tem‐
perature molto basse, il liquido di raf‐
freddamento messo in fabbrica pro‐
tegge dal gelo fino a -37 °C circa.Attenzione
Utilizzare solo antigelo approvato.
Livello del liquido di
raffreddamento
Attenzione
Un livello troppo basso del liquido
di raffreddamento può causare
danni al motore.

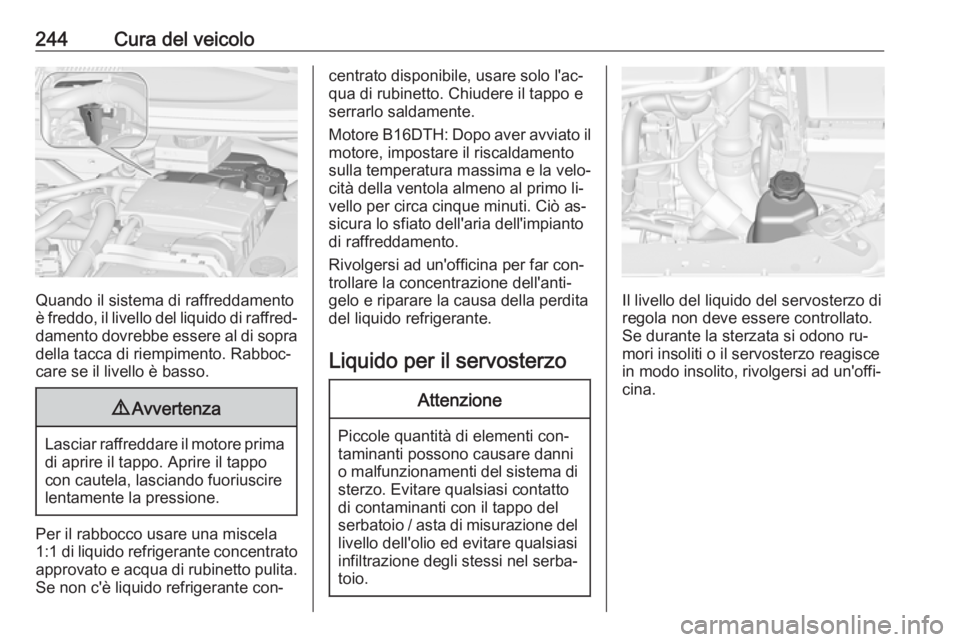

244Cura del veicolo
Quando il sistema di raffreddamento
è freddo, il livello del liquido di raffred‐ damento dovrebbe essere al di sopra
della tacca di riempimento. Rabboc‐
care se il livello è basso.
9 Avvertenza
Lasciar raffreddare il motore prima
di aprire il tappo. Aprire il tappo
con cautela, lasciando fuoriuscire
lentamente la pressione.
Per il rabbocco usare una miscela
1:1 di liquido refrigerante concentrato
approvato e acqua di rubinetto pulita.
Se non c'è liquido refrigerante con‐
centrato disponibile, usare solo l'ac‐
qua di rubinetto. Chiudere il tappo e
serrarlo saldamente.
Motore B16DTH : Dopo aver avviato il
motore, impostare il riscaldamento
sulla temperatura massima e la velo‐ cità della ventola almeno al primo li‐
vello per circa cinque minuti. Ciò as‐
sicura lo sfiato dell'aria dell'impianto
di raffreddamento.
Rivolgersi ad un'officina per far con‐
trollare la concentrazione dell'anti‐
gelo e riparare la causa della perdita
del liquido refrigerante.
Liquido per il servosterzoAttenzione
Piccole quantità di elementi con‐
taminanti possono causare danni
o malfunzionamenti del sistema di sterzo. Evitare qualsiasi contatto
di contaminanti con il tappo del
serbatoio / asta di misurazione del livello dell'olio ed evitare qualsiasi
infiltrazione degli stessi nel serba‐
toio.
Il livello del liquido del servosterzo di
regola non deve essere controllato.
Se durante la sterzata si odono ru‐
mori insoliti o il servosterzo reagisce
in modo insolito, rivolgersi ad un'offi‐
cina.

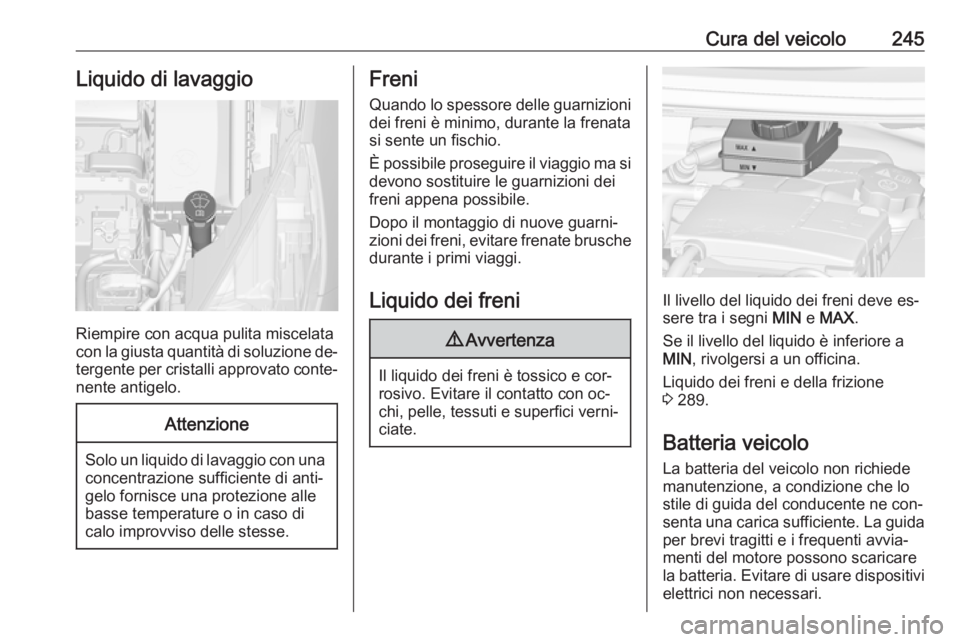

Cura del veicolo245Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di soluzione de‐
tergente per cristalli approvato conte‐ nente antigelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.
Freni
Quando lo spessore delle guarnizioni
dei freni è minimo, durante la frenata
si sente un fischio.
È possibile proseguire il viaggio ma si devono sostituire le guarnizioni dei
freni appena possibile.
Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche durante i primi viaggi.
Liquido dei freni9 Avvertenza
Il liquido dei freni è tossico e cor‐
rosivo. Evitare il contatto con oc‐
chi, pelle, tessuti e superfici verni‐ ciate.
Il livello del liquido dei freni deve es‐sere tra i segni MIN e MAX .
Se il livello del liquido è inferiore a
MIN , rivolgersi a un officina.
Liquido dei freni e della frizione
3 289.
Batteria veicolo
La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne con‐
senta una carica sufficiente. La guida
per brevi tragitti e i frequenti avvia‐
menti del motore possono scaricare
la batteria. Evitare di usare dispositivi elettrici non necessari.

246Cura del veicolo

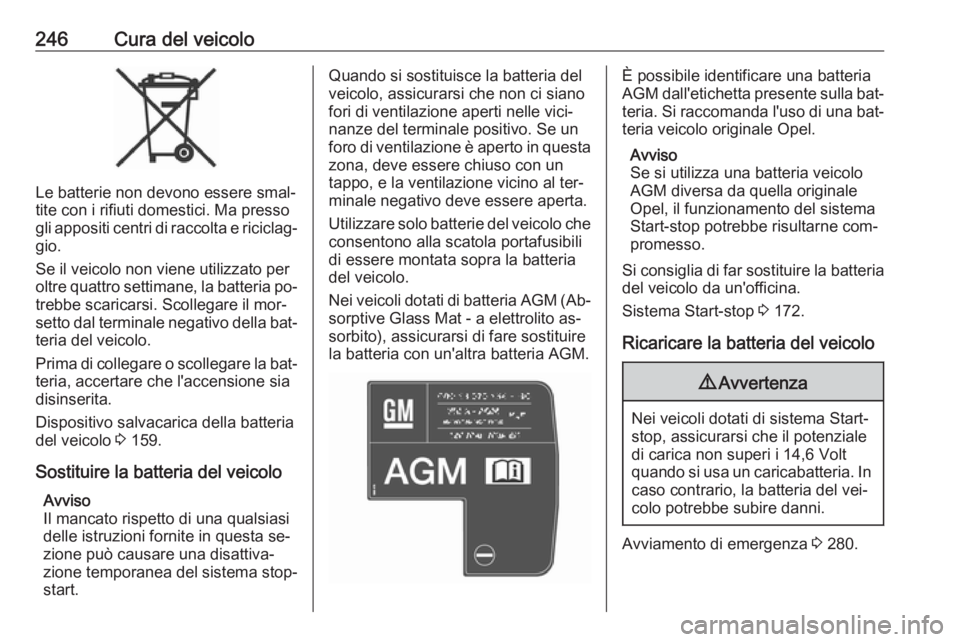

Le batterie non devono essere smal‐
tite con i rifiuti domestici. Ma presso gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre quattro settimane, la batteria po‐
trebbe scaricarsi. Scollegare il mor‐
setto dal terminale negativo della bat‐
teria del veicolo.
Prima di collegare o scollegare la bat‐
teria, accertare che l'accensione sia
disinserita.
Dispositivo salvacarica della batteria del veicolo 3 159.
Sostituire la batteria del veicolo Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questa se‐
zione può causare una disattiva‐
zione temporanea del sistema stop-
start.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle vici‐
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa
zona, deve essere chiuso con un
tappo, e la ventilazione vicino al ter‐
minale negativo deve essere aperta.
Utilizzare solo batterie del veicolo che consentono alla scatola portafusibili
di essere montata sopra la batteria
del veicolo.
Nei veicoli dotati di batteria AGM (Ab‐
sorptive Glass Mat - a elettrolito as‐
sorbito), assicurarsi di fare sostituire
la batteria con un'altra batteria AGM.È possibile identificare una batteria
AGM dall'etichetta presente sulla bat‐
teria. Si raccomanda l'uso di una bat‐ teria veicolo originale Opel.
Avviso
Se si utilizza una batteria veicolo
AGM diversa da quella originale
Opel, il funzionamento del sistema
Start-stop potrebbe risultarne com‐
promesso.
Si consiglia di far sostituire la batteria del veicolo da un'officina.
Sistema Start-stop 3 172.
Ricaricare la batteria del veicolo9 Avvertenza
Nei veicoli dotati di sistema Start-
stop, assicurarsi che il potenziale
di carica non superi i 14,6 Volt
quando si usa un caricabatteria. In caso contrario, la batteria del vei‐
colo potrebbe subire danni.
Avviamento di emergenza 3 280.

Cura del veicolo247Etichetta di avvertimento
Significato dei simboli:● Evitare scintille, fiamme libere o fumo.
● Proteggere sempre gli occhi. I gas esplosivi possono causare
cecità o lesioni.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.
● Per ulteriori informazioni, consul‐
tare il manuale d'uso.
● Il gas esplosivo può essere pre‐ sente nelle vicinanze della batte‐
ria veicolo.
Spurgo del sistema di alimentazione diesel
Se il serbatoio è stato svuotato com‐
pletamente, è necessario spurgare
l'impianto di alimentazione diesel. In‐
serire l'accensione per tre volte, per
15 secondi alla volta. Tentare quindi
l'avviamento del motore per un mas‐
simo di 40 secondi. Ripetere questa
procedura dopo non meno di cinque
secondi. Se il motore non si avvia, ri‐
volgersi ad un'officina.Sostituzione delle spazzole
tergicristalli
Sollevare il braccio del tergicristalli
fino a quando non rimane in posizione sollevata, premere il pulsante per
sbloccare la spazzola e rimuoverla.
Fissare la spazzola leggermente an‐
golata rispetto al braccio del tergicri‐
stallo e premere finché non scatta in
posizione.
Abbassare con cautela il braccio del
tergicristallo.

248Cura del veicoloSpazzola tergicristalli del lunotto
Sollevare il braccio del tergicristallo.
Sganciare la spazzola del tergicri‐
stallo come mostrato in figura e ri‐
muoverla.
Fissare la spazzola leggermente an‐
golata rispetto al braccio del tergicri‐
stallo e premere finché non scatta in
posizione.
Abbassare con cautela il braccio del
tergicristallo.
Sostituzione delle
lampadine
Disinserire l'alimentazione e spe‐
gnere l'interruttore in questione o
chiudere le portiere.
Afferrare la lampadina nuova solo te‐
nendola per lo zoccolo. Non toccare il
vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo lam‐
padine dello stesso tipo di quelle so‐
stituite.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.Fari alogeni
Fari bi-alogeni (1) con una lampadina
per abbaglianti e anabbaglianti.
Indicatori di direzione anteriori (2) .
Luci di posizione/luci diurne (3) .
Anabbaglianti/abbaglianti (1) 1. Ruotare il coperchio (1) in senso antiorario e rimuoverlo.
