Manutenzione289Convalida
La convalida degli interventi effettuati
viene registrata nel Libretto di manu‐
tenzione e garanzia. Dove vengono
riportati la data e il chilometraggio,
completi di timbro e firma dell'officina
che ha eseguito l'intervento.
Assicurarsi che il Libretto di manuten‐ zione e garanzia sia compilato corret‐ tamente, in quanto ai fini delle richie‐
ste in garanzia o a titolo di correttezza
è essenziale che si possa dimostrare
che gli interventi sono stati eseguiti
regolarmente. Questo rappresenta
anche un vantaggio al momento della vendita del veicolo.
Intervallo di manutenzione con
durata residua dell'olio motore
L'intervallo di manutenzione si basa
su vari parametri, a seconda dell'uso
del veicolo.
Il display di manutenzione indica
quando sostituire l'olio motore.
Display di manutenzione 3 112.Liquidi, lubrificanti e
componenti
raccomandati
Liquidi e lubrificantiraccomandati
Utilizzare esclusivamente prodotti che soddisfino le specifiche racco‐ mandate.9 Avvertenza
I materiali di consumo sono peri‐
colosi e potrebbero essere tossici. Manipolare con attenzione. Pre‐
stare attenzione alle informazioni
riportate sulle confezioni.
Olio motore
L'olio motore viene identificato in
base alla sua qualità e alla sua visco‐
sità. La qualità è più importante della viscosità come criterio per la scelta
dell'olio motore da usare. La qualità
dell'olio assicura, ad esempio, la pu‐
lizia del motore, la protezione dall'u‐
sura e il controllo dell'invecchiamento
dell'olio, mentre il grado di viscosità fornisce informazioni sulla densità
dell'olio in un intervallo di tempera‐
ture.
Dexos è una nuovissima qualità d'olio motore che assicura una protezione
ottimale dei motori a benzina e diesel.
Nel caso non fosse disponibile, utiliz‐ zare oli motore della qualità specifi‐cata. Le raccomandazioni relative aimotori a benzina valgono anche per i
motori alimentati a Metano Com‐
presso (GNC o CNG), Gas di Petrolio Liquefatto (GPL) ed Etanolo (E85).
Selezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐ ratura ambiente minima 3 293.
Rabbocco dell'olio motore
È possibile mescolare olii di diversi
produttori e marchi a condizione che
si rispettino i criteri dell'olio motore
specificato (qualità e viscosità).
È esplicitamente vietato l'uso degli olii
motore con ACEA A1/B1 soltanto o
solo A5/B5, in quanto possono cau‐
sare danni al motore a lungo termine
in certe condizioni di esercizio.

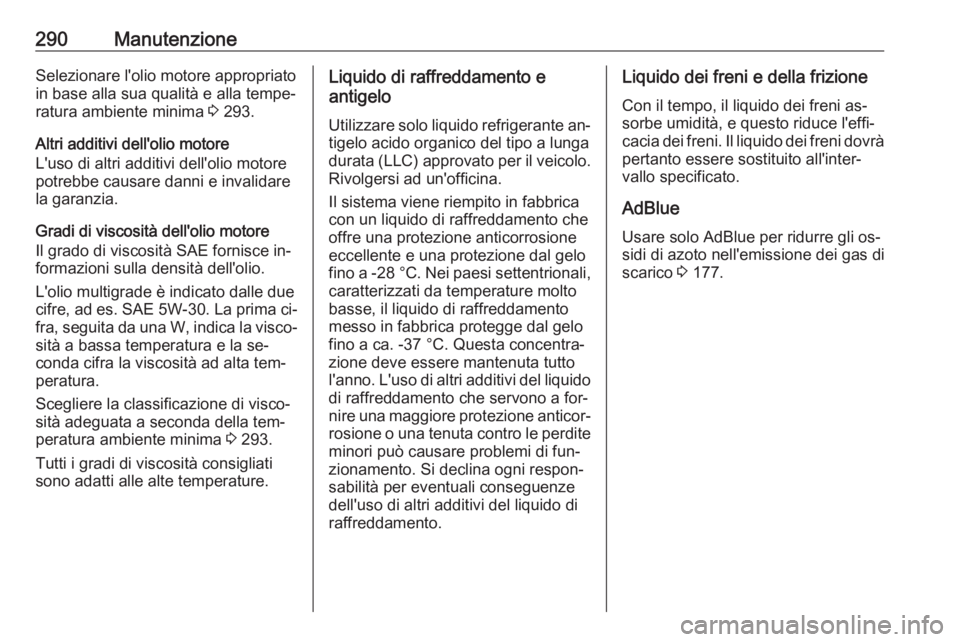

290ManutenzioneSelezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐ ratura ambiente minima 3 293.
Altri additivi dell'olio motore
L'uso di altri additivi dell'olio motore
potrebbe causare danni e invalidare
la garanzia.
Gradi di viscosità dell'olio motore
Il grado di viscosità SAE fornisce in‐
formazioni sulla densità dell'olio.
L'olio multigrade è indicato dalle due
cifre, ad es. SAE 5W-30. La prima ci‐
fra, seguita da una W, indica la visco‐ sità a bassa temperatura e la se‐
conda cifra la viscosità ad alta tem‐
peratura.
Scegliere la classificazione di visco‐
sità adeguata a seconda della tem‐ peratura ambiente minima 3 293.
Tutti i gradi di viscosità consigliati
sono adatti alle alte temperature.Liquido di raffreddamento e
antigelo
Utilizzare solo liquido refrigerante an‐tigelo acido organico del tipo a lunga
durata (LLC) approvato per il veicolo.
Rivolgersi ad un'officina.
Il sistema viene riempito in fabbrica
con un liquido di raffreddamento che
offre una protezione anticorrosione
eccellente e una protezione dal gelo
fino a -28 °C . Nei paesi settentrionali,
caratterizzati da temperature molto
basse, il liquido di raffreddamento
messo in fabbrica protegge dal gelo
fino a ca. -37 °C. Questa concentra‐
zione deve essere mantenuta tutto
l'anno. L'uso di altri additivi del liquido
di raffreddamento che servono a for‐
nire una maggiore protezione anticor‐ rosione o una tenuta contro le perditeminori può causare problemi di fun‐
zionamento. Si declina ogni respon‐
sabilità per eventuali conseguenze
dell'uso di altri additivi del liquido di
raffreddamento.Liquido dei freni e della frizione
Con il tempo, il liquido dei freni as‐
sorbe umidità, e questo riduce l'effi‐
cacia dei freni. Il liquido dei freni dovrà
pertanto essere sostituito all'inter‐
vallo specificato.
AdBlueUsare solo AdBlue per ridurre gli os‐sidi di azoto nell'emissione dei gas di
scarico 3 177.

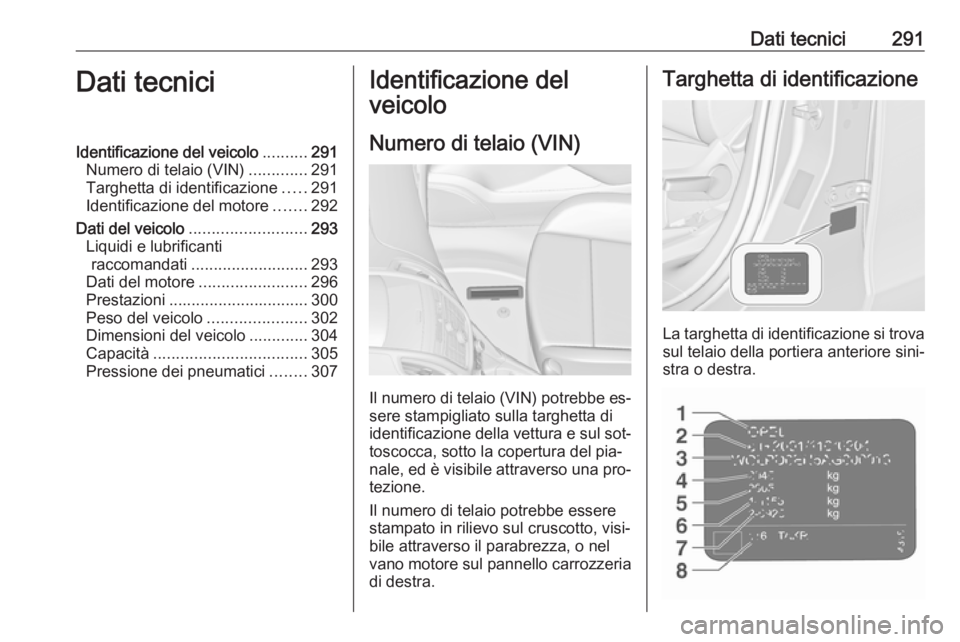

Dati tecnici291Dati tecniciIdentificazione del veicolo..........291
Numero di telaio (VIN) .............291
Targhetta di identificazione .....291
Identificazione del motore .......292
Dati del veicolo .......................... 293
Liquidi e lubrificanti raccomandati .......................... 293
Dati del motore ........................ 296
Prestazioni ............................... 300
Peso del veicolo ......................302
Dimensioni del veicolo .............304
Capacità .................................. 305
Pressione dei pneumatici ........307Identificazione del
veicolo
Numero di telaio (VIN)
Il numero di telaio (VIN) potrebbe es‐ sere stampigliato sulla targhetta di
identificazione della vettura e sul sot‐
toscocca, sotto la copertura del pia‐
nale, ed è visibile attraverso una pro‐
tezione.
Il numero di telaio potrebbe essere
stampato in rilievo sul cruscotto, visi‐
bile attraverso il parabrezza, o nel
vano motore sul pannello carrozzeria
di destra.
Targhetta di identificazione
La targhetta di identificazione si trova sul telaio della portiera anteriore sini‐
stra o destra.

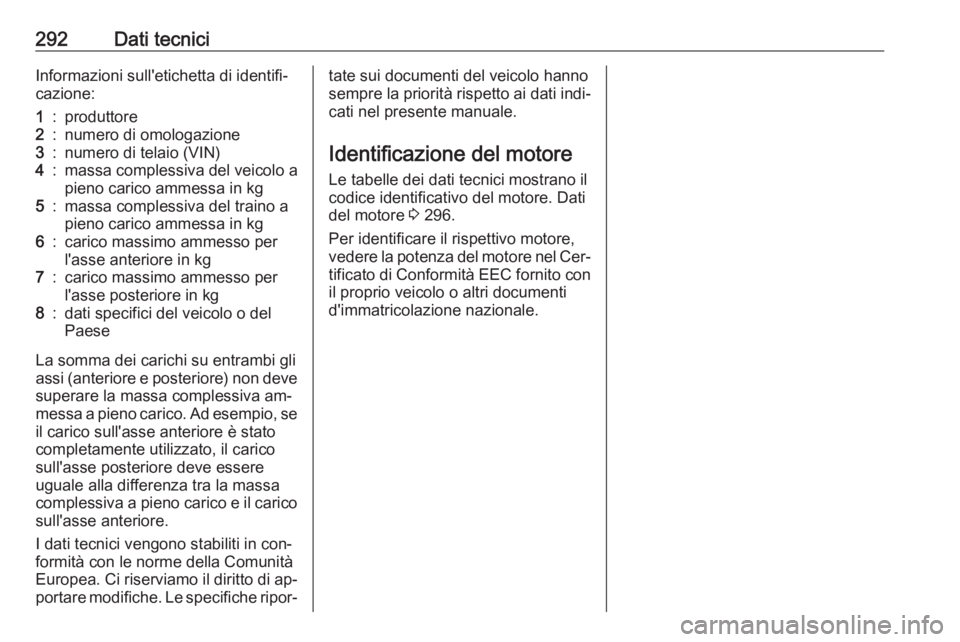

292Dati tecniciInformazioni sull'etichetta di identifi‐cazione:1:produttore2:numero di omologazione3:numero di telaio (VIN)4:massa complessiva del veicolo a
pieno carico ammessa in kg5:massa complessiva del traino a
pieno carico ammessa in kg6:carico massimo ammesso per
l'asse anteriore in kg7:carico massimo ammesso per
l'asse posteriore in kg8:dati specifici del veicolo o del
Paese
La somma dei carichi su entrambi gli
assi (anteriore e posteriore) non deve superare la massa complessiva am‐
messa a pieno carico. Ad esempio, se
il carico sull'asse anteriore è stato
completamente utilizzato, il carico
sull'asse posteriore deve essere uguale alla differenza tra la massacomplessiva a pieno carico e il carico sull'asse anteriore.
I dati tecnici vengono stabiliti in con‐
formità con le norme della Comunità
Europea. Ci riserviamo il diritto di ap‐
portare modifiche. Le specifiche ripor‐
tate sui documenti del veicolo hanno
sempre la priorità rispetto ai dati indi‐
cati nel presente manuale.
Identificazione del motore
Le tabelle dei dati tecnici mostrano il
codice identificativo del motore. Dati
del motore 3 296.
Per identificare il rispettivo motore, vedere la potenza del motore nel Cer‐
tificato di Conformità EEC fornito con
il proprio veicolo o altri documenti
d'immatricolazione nazionale.

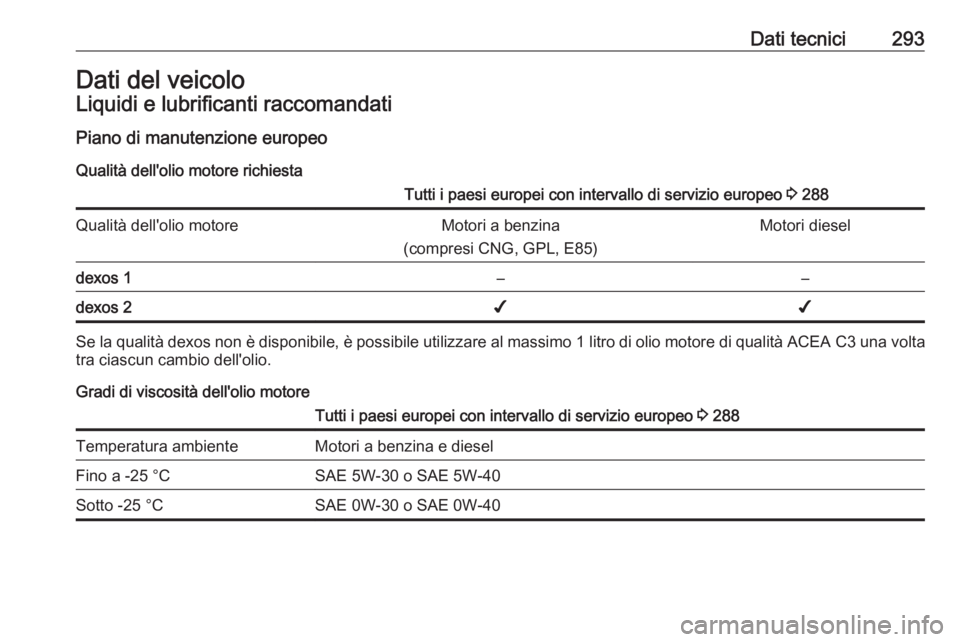

Dati tecnici293Dati del veicoloLiquidi e lubrificanti raccomandati
Piano di manutenzione europeo
Qualità dell'olio motore richiestaTutti i paesi europei con intervallo di servizio europeo 3 288Qualità dell'olio motoreMotori a benzina
(compresi CNG, GPL, E85)Motori dieseldexos 1––dexos 2✔✔
Se la qualità dexos non è disponibile, è possibile utilizzare al massimo 1 litro di olio motore di qualità ACEA C3 una volta
tra ciascun cambio dell'olio.
Gradi di viscosità dell'olio motore
Tutti i paesi europei con intervallo di servizio europeo 3 288Temperatura ambienteMotori a benzina e dieselFino a -25 °CSAE 5W-30 o SAE 5W-40Sotto -25 °CSAE 0W-30 o SAE 0W-40

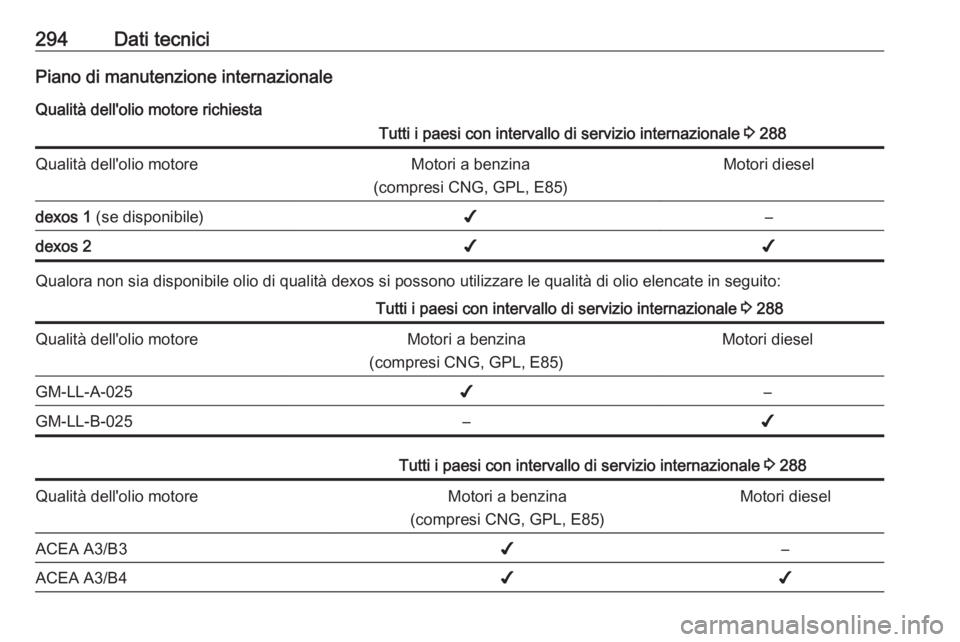

294Dati tecniciPiano di manutenzione internazionale
Qualità dell'olio motore richiestaTutti i paesi con intervallo di servizio internazionale 3 288Qualità dell'olio motoreMotori a benzina
(compresi CNG, GPL, E85)Motori dieseldexos 1 (se disponibile)✔–dexos 2✔✔
Qualora non sia disponibile olio di qualità dexos si possono utilizzare le qualità di olio elencate in seguito:
Tutti i paesi con intervallo di servizio internazionale 3 288Qualità dell'olio motoreMotori a benzina
(compresi CNG, GPL, E85)Motori dieselGM-LL-A-025✔–GM-LL-B-025–✔Tutti i paesi con intervallo di servizio internazionale 3 288Qualità dell'olio motoreMotori a benzina
(compresi CNG, GPL, E85)Motori dieselACEA A3/B3✔–ACEA A3/B4✔✔

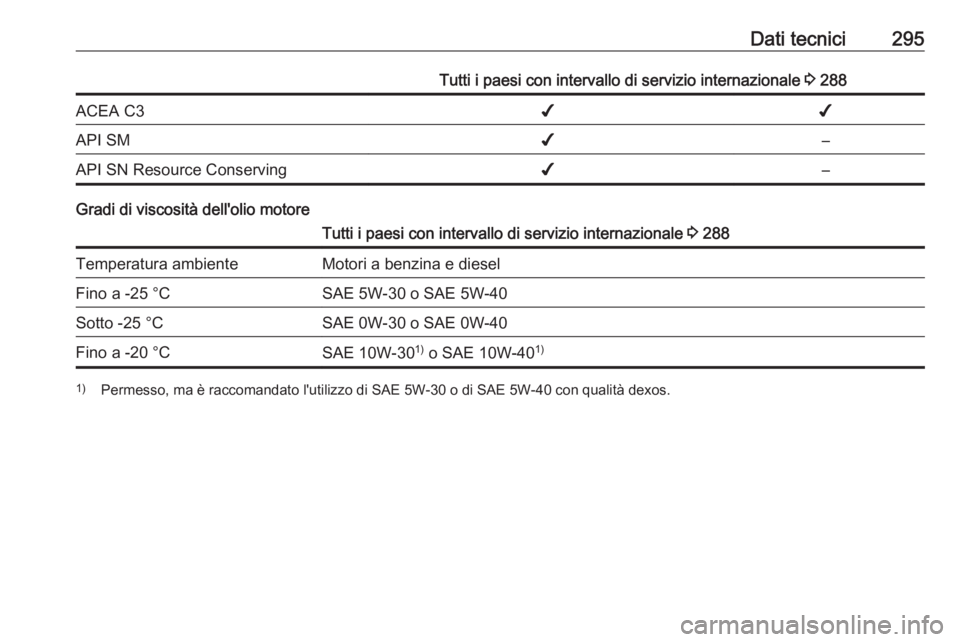

Dati tecnici295Tutti i paesi con intervallo di servizio internazionale 3 288ACEA C3✔✔API SM✔–API SN Resource Conserving✔–
Gradi di viscosità dell'olio motore
Tutti i paesi con intervallo di servizio internazionale 3 288Temperatura ambienteMotori a benzina e dieselFino a -25 °CSAE 5W-30 o SAE 5W-40Sotto -25 °CSAE 0W-30 o SAE 0W-40Fino a -20 °CSAE 10W-30 1)
o SAE 10W-40 1)1)
Permesso, ma è raccomandato l'utilizzo di SAE 5W-30 o di SAE 5W-40 con qualità dexos.

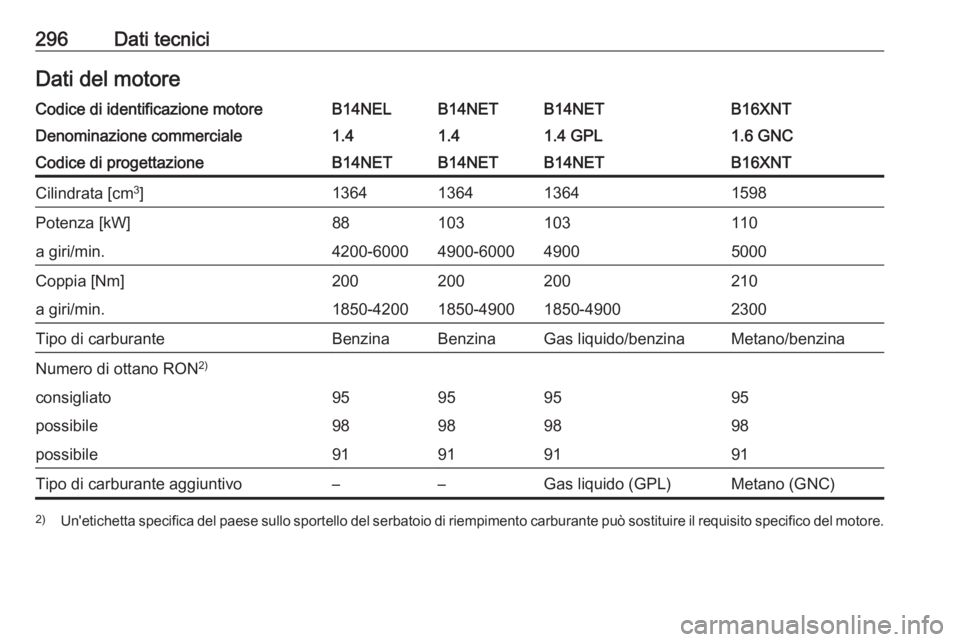

296Dati tecniciDati del motoreCodice di identificazione motoreB14NELB14NETB14NETB16XNTDenominazione commerciale1.41.41.4 GPL1.6 GNCCodice di progettazioneB14NETB14NETB14NETB16XNTCilindrata [cm3
]1364136413641598Potenza [kW]88103103110a giri/min.4200-60004900-600049005000Coppia [Nm]200200200210a giri/min.1850-42001850-49001850-49002300Tipo di carburanteBenzinaBenzinaGas liquido/benzinaMetano/benzinaNumero di ottano RON 2)consigliato95959595possibile98989898possibile91919191Tipo di carburante aggiuntivo––Gas liquido (GPL)Metano (GNC)2)
Un'etichetta specifica del paese sullo sportello del serbatoio di riempimento carburante può sostituire il requisito specifico del motore.

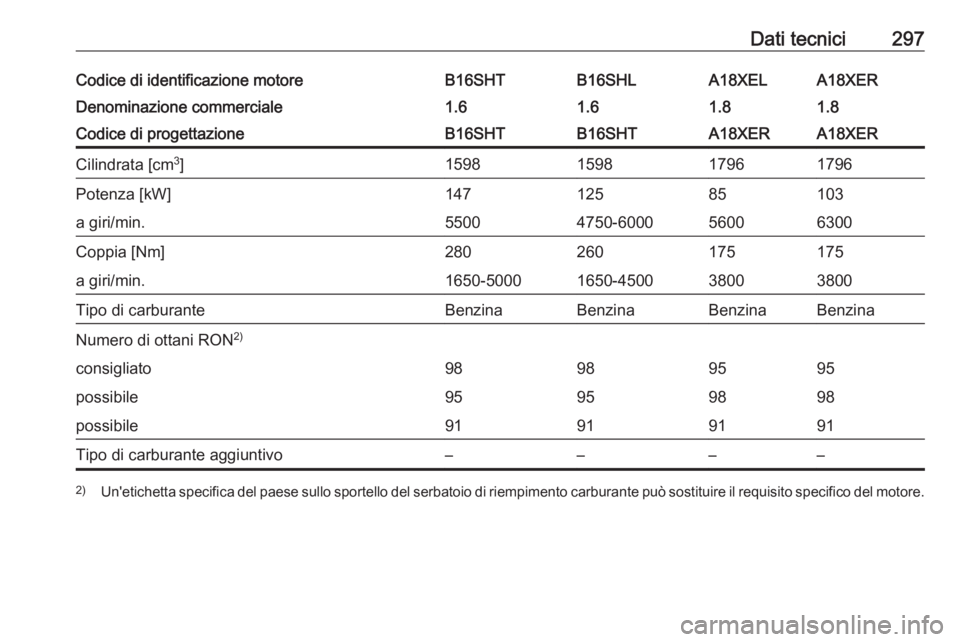

Dati tecnici297Codice di identificazione motoreB16SHTB16SHLA18XELA18XERDenominazione commerciale1.61.61.81.8Codice di progettazioneB16SHTB16SHTA18XERA18XERCilindrata [cm3
]1598159817961796Potenza [kW]14712585103a giri/min.55004750-600056006300Coppia [Nm]280260175175a giri/min.1650-50001650-450038003800Tipo di carburanteBenzinaBenzinaBenzinaBenzinaNumero di ottani RON 2)consigliato98989595possibile95959898possibile91919191Tipo di carburante aggiuntivo––––2)
Un'etichetta specifica del paese sullo sportello del serbatoio di riempimento carburante può sostituire il requisito specifico del motore.

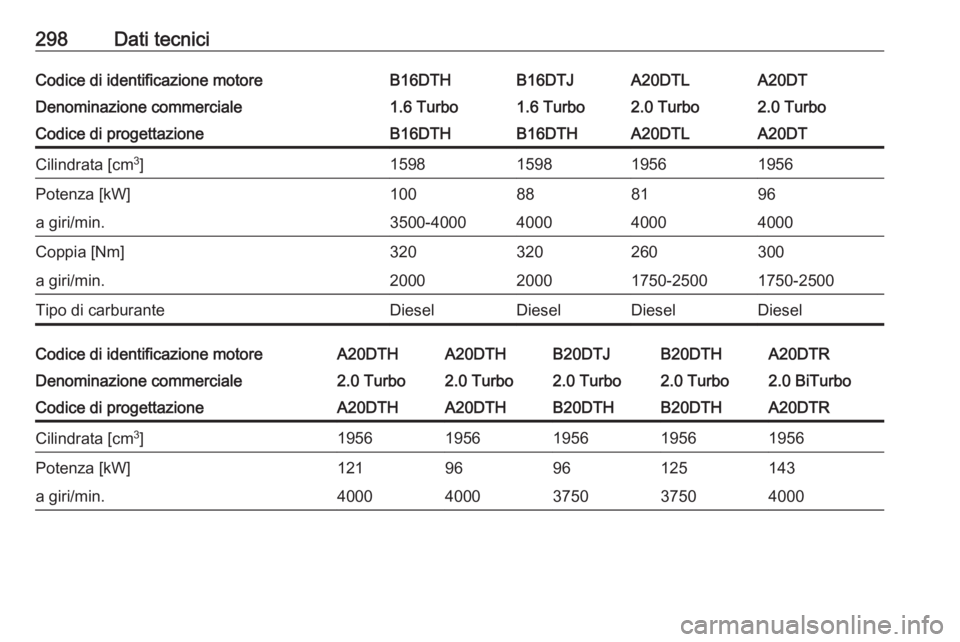

298Dati tecniciCodice di identificazione motoreB16DTHB16DTJA20DTLA20DTDenominazione commerciale1.6 Turbo1.6 Turbo2.0 Turbo2.0 TurboCodice di progettazioneB16DTHB16DTHA20DTLA20DTCilindrata [cm3
]1598159819561956Potenza [kW]100888196a giri/min.3500-4000400040004000Coppia [Nm]320320260300a giri/min.200020001750-25001750-2500Tipo di carburanteDieselDieselDieselDieselCodice di identificazione motoreA20DTHA20DTHB20DTJB20DTHA20DTRDenominazione commerciale2.0 Turbo2.0 Turbo2.0 Turbo2.0 Turbo2.0 BiTurboCodice di progettazioneA20DTHA20DTHB20DTHB20DTHA20DTRCilindrata [cm 3
]19561956195619561956Potenza [kW]1219696125143a giri/min.40004000375037504000
