OPEL ZAFIRA C 2016.5 Manuale di uso e manutenzione (in Italian)

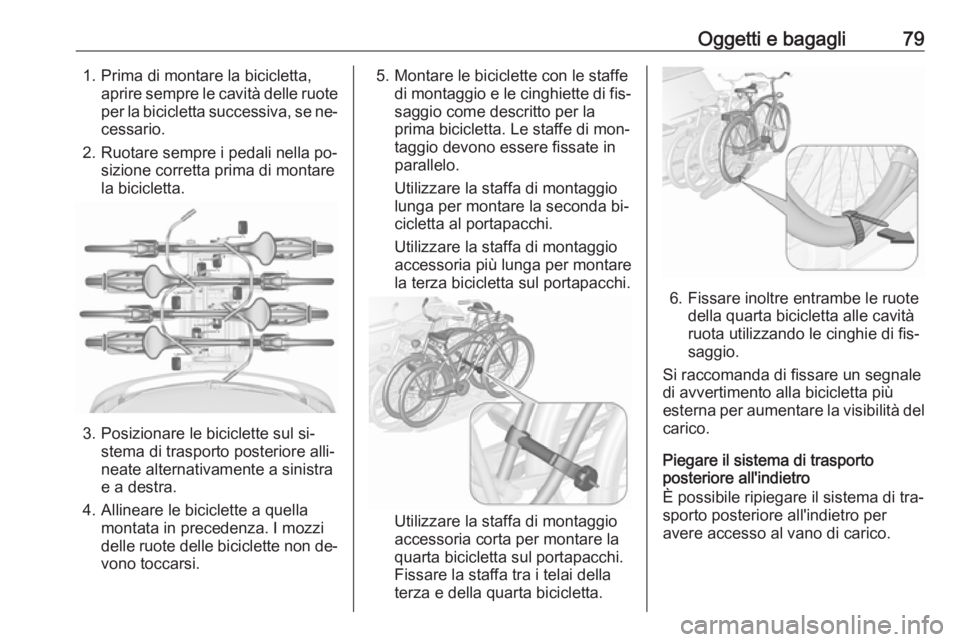

Oggetti e bagagli791. Prima di montare la bicicletta,aprire sempre le cavità delle ruoteper la bicicletta successiva, se ne‐
cessario.
2. Ruotare sempre i pedali nella po‐ sizione corretta prima di montare
la bicicletta.
3. Posizionare le biciclette sul si‐ stema di trasporto posteriore alli‐
neate alternativamente a sinistra
e a destra.
4. Allineare le biciclette a quella montata in precedenza. I mozzi
delle ruote delle biciclette non de‐
vono toccarsi.
5. Montare le biciclette con le staffe di montaggio e le cinghiette di fis‐saggio come descritto per la
prima bicicletta. Le staffe di mon‐
taggio devono essere fissate in
parallelo.
Utilizzare la staffa di montaggio
lunga per montare la seconda bi‐
cicletta al portapacchi.
Utilizzare la staffa di montaggio
accessoria più lunga per montare
la terza bicicletta sul portapacchi.
Utilizzare la staffa di montaggio
accessoria corta per montare la
quarta bicicletta sul portapacchi.
Fissare la staffa tra i telai della
terza e della quarta bicicletta.
6. Fissare inoltre entrambe le ruote della quarta bicicletta alle cavità
ruota utilizzando le cinghie di fis‐
saggio.
Si raccomanda di fissare un segnale
di avvertimento alla bicicletta più
esterna per aumentare la visibilità del carico.
Piegare il sistema di trasporto
posteriore all'indietro
È possibile ripiegare il sistema di tra‐
sporto posteriore all'indietro per
avere accesso al vano di carico.

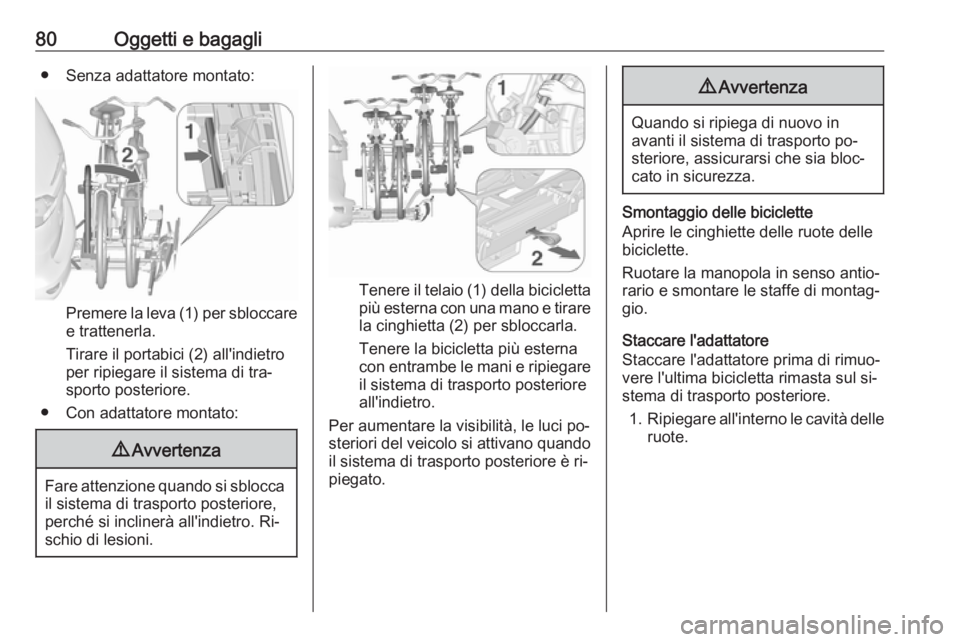

80Oggetti e bagagli● Senza adattatore montato:
Premere la leva (1) per sbloccare
e trattenerla.
Tirare il portabici (2) all'indietro per ripiegare il sistema di tra‐
sporto posteriore.
● Con adattatore montato:
9 Avvertenza
Fare attenzione quando si sblocca
il sistema di trasporto posteriore,
perché si inclinerà all'indietro. Ri‐
schio di lesioni.
Tenere il telaio (1) della bicicletta
più esterna con una mano e tirare
la cinghietta (2) per sbloccarla.
Tenere la bicicletta più esterna con entrambe le mani e ripiegare il sistema di trasporto posteriore
all'indietro.
Per aumentare la visibilità, le luci po‐
steriori del veicolo si attivano quando il sistema di trasporto posteriore è ri‐
piegato.
9 Avvertenza
Quando si ripiega di nuovo in
avanti il sistema di trasporto po‐ steriore, assicurarsi che sia bloc‐cato in sicurezza.
Smontaggio delle biciclette
Aprire le cinghiette delle ruote delle
biciclette.
Ruotare la manopola in senso antio‐
rario e smontare le staffe di montag‐
gio.
Staccare l'adattatore
Staccare l'adattatore prima di rimuo‐
vere l'ultima bicicletta rimasta sul si‐
stema di trasporto posteriore.
1. Ripiegare all'interno le cavità delle
ruote.

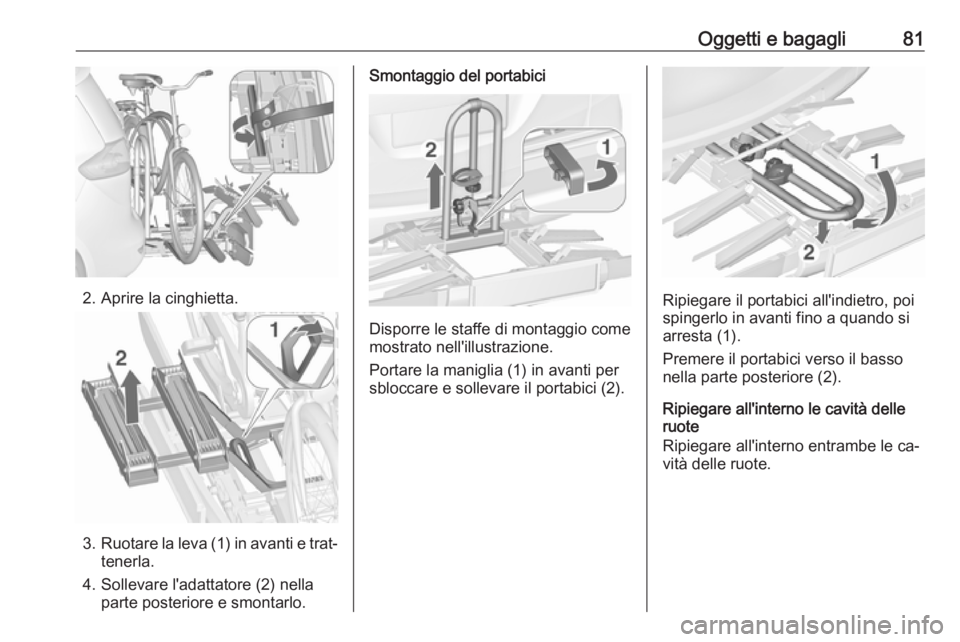

Oggetti e bagagli81
2. Aprire la cinghietta.
3.Ruotare la leva (1) in avanti e trat‐
tenerla.
4. Sollevare l'adattatore (2) nella parte posteriore e smontarlo.
Smontaggio del portabici
Disporre le staffe di montaggio come
mostrato nell'illustrazione.
Portare la maniglia (1) in avanti per
sbloccare e sollevare il portabici (2).
Ripiegare il portabici all'indietro, poi spingerlo in avanti fino a quando si
arresta (1).
Premere il portabici verso il basso
nella parte posteriore (2).
Ripiegare all'interno le cavità delle
ruote
Ripiegare all'interno entrambe le ca‐
vità delle ruote.

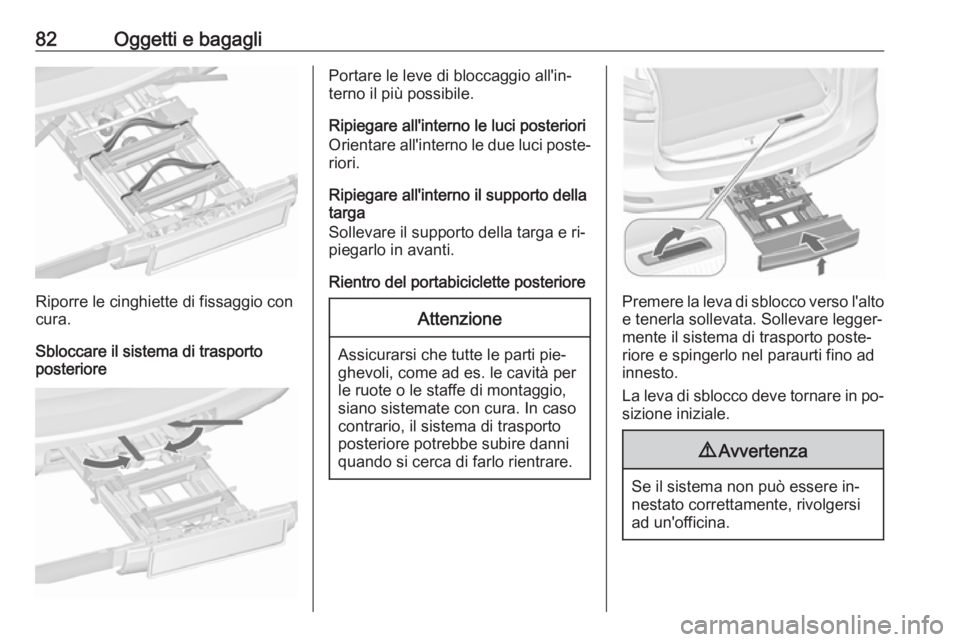

82Oggetti e bagagli
Riporre le cinghiette di fissaggio con
cura.
Sbloccare il sistema di trasporto
posteriore
Portare le leve di bloccaggio all'in‐
terno il più possibile.
Ripiegare all'interno le luci posteriori
Orientare all'interno le due luci poste‐
riori.
Ripiegare all'interno il supporto della
targa
Sollevare il supporto della targa e ri‐
piegarlo in avanti.
Rientro del portabiciclette posterioreAttenzione
Assicurarsi che tutte le parti pie‐
ghevoli, come ad es. le cavità per
le ruote o le staffe di montaggio,
siano sistemate con cura. In caso
contrario, il sistema di trasporto
posteriore potrebbe subire danni
quando si cerca di farlo rientrare.
Premere la leva di sblocco verso l'alto e tenerla sollevata. Sollevare legger‐
mente il sistema di trasporto poste‐
riore e spingerlo nel paraurti fino ad
innesto.
La leva di sblocco deve tornare in po‐
sizione iniziale.
9 Avvertenza
Se il sistema non può essere in‐
nestato correttamente, rivolgersi
ad un'officina.

Oggetti e bagagli83Vano di carico
I sedili della terza fila sono ripiegabili
separatamente nel pavimento del vei‐ colo. Gli schienali dei sedili della se‐
conda fila possono essere ripiegati in
avanti separatamente. Inoltre, è pos‐
sibile ripiegare lo schienale del sedile del passeggero.
È possibile avere un piano di carico completamente piatto ripiegando tutti
i sedili posteriori e i relativi schienali e lo schienale del sedile del passeg‐gero. A seconda del carico, è possi‐
bile ripiegare solo i singoli sedili o gli schienali.
Copertura portaoggetti del pianale
posteriore 3 88.9 Avvertenza
Quando i sedili o gli schienali ven‐
gono regolati o ripiegati, tenere
mani e piedi lontani dall'area di movimento.
Mai riporre oggetti sotto i sedili.
Guidare esclusivamente con sedili
e schienali bloccati in posizione.
Attenzione
Prima di mettere il sedile in posi‐
zione verticale o ripiegata, è ne‐
cessario rimuovere tutti i compo‐
nenti dalle guide laterali e dagli oc‐ chielli di ancoraggio.
Gli occhielli di ancoraggio devono
essere in posizione di riposo.
Ripiegamento dei sedili della
terza fila
● Abbassare il poggiatesta pre‐ mendo il fermo 3 37.
● Inserire la piastra di chiusura
della cintura di sicurezza su cia‐
scun lato nella tasca sulla cintura stessa.

84Oggetti e bagagli● Tirare la cinghia inferiore e con‐temporaneamente inclinare loschienale in avanti fino al ripie‐
gamento del sedile nel pavi‐
mento del veicolo.
● Montare il tappetino interno del pavimento 3 88 e la copertura
del vano di carico 3 86, se ne‐
cessario.
Sollevamento dei sedili
Tirare il sedile verso l'alto per la cin‐ ghia superiore, sollevarlo e innestare
il sedile in posizione verticale.
Ripiegamento degli schienali dei
sedili della seconda fila
● Rimuovere la copertura del vano di carico, se necessario 3 86.
● Abbassare i poggiatesta pre‐ mendo il fermo 3 37.
● Posizionare il sedile del passeg‐ gero anteriore in modo tale da
evitare qualsiasi contatto con i
poggiatesta degli schienali ripie‐
gati.
● Tirare la cinghia e ripiegare lo schienale sul cuscino del sedile.
Attenzione
● Non ripiegare i sedili esterni sesono in posizione poltrona
3 46.
● Non tirare la leva di sblocco della funzione Easy Entry se loschienale è ripiegato.
I sedili potrebbero danneggiarsi.
● In alternativa, tirare la cinghia e regolare lo schienale in posizioneverticale come posizione di ca‐
rico.
9 Avvertenza
Utilizzare la posizione verticale
dello schienale solo aumentare la
capacità del vano di carico e non
come posizione di seduta.
Sollevamento dello schienale
Sollevare lo schienale in posizione
verticale Tirare la cinghia per rego‐
larne l'inclinazione.
Assicurarsi che tutte le posizioni
siano innestate correttamente.

Oggetti e bagagli859Avvertenza
Guidare il veicolo solo con gli
schienali bloccati correttamente in posizione. In caso contrario, esiste il rischio di lesioni personali o
danni al carico del veicolo in caso
di forti frenate o tamponamenti.
Ripiegamento dello schienale del
sedile del passeggero anteriore
Se il veicolo è equipaggiato con un
meccanismo di sgancio sul sedile
passeggero anteriore, è possibile ri‐
piegare lo schienale del sedile in po‐
sizione orizzontale, ad esempio per oggetti molto lunghi.
● Abbassare il poggiatesta pre‐ mendo il fermo 3 37.
● Posizionare il sedile del passeg‐ gero anteriore in modo tale da
evitare qualsiasi contatto del
poggiatesta con il cruscotto.
● Tirare la leva e ripiegare lo schie‐
nale sul sedile, quindi rilasciare la leva. Lo schienale può essere
bloccato in due posizioni, oltre a
quella orizzontale. Far scattare in
sede lo schienale.
Sollevamento dello schienale
● Tirare la leva e sollevare lo schie‐
nale nella posizione desiderata,
quindi rilasciare la leva. Far scat‐ tare in sede lo schienale.
● Regolare il sedile e il poggiate‐ sta.
Portaoggetti posteriore
Su entrambi i lati del vano di carico vi sono dei ripiani portaoggetti.
Per aprirli, sganciare e rimuovere il
coperchio nel pannello di rivestimento
laterale.

86Oggetti e bagagliVani portaoggetti nel pavimento
La versione senza terza fila di sedili
dispone di due contenitori portaog‐
getti sotto la copertura del pavimento.
Per aprirli, sollevare la copertura.
Copertura del vano di carico Non collocare oggetti pesanti o affilati
sulla copertura del vano di carico.
Prima di azionare la copertura del
vano di carico, inserire la piastra di chiusura della cintura di sicurezza su
ciascun lato nella tasca sulla cintura stessa.
Chiusura
Tirare indietro la copertura del vano di
carico usando l'apposita maniglia e agganciarla ai fermi sui lati.

Oggetti e bagagli87Apertura
Sganciare la copertura del vano di ca‐
rico dalle staffe laterali. Tenere la ma‐ niglia e guidare la copertura del vanodi carico finché è completamente ar‐
rotolata.
Rimozione
Aprire la copertura del vano di carico.
Tirare la leva di sblocco verso l'alto e
tenerla sollevata. Sollevare la coper‐
tura del vano di carico a partire dal
lato destro e sganciarla dai fermi.
Vani portaoggetti nel vano
bagagli
Se la copertura del vano di carico non
viene utilizzata, riporla nel vano por‐
taoggetti nel pavimento.
Aprire il coperchio del vano portaog‐
getti davanti al portellone posteriore.
Rimuovere la copertura del vano di
carico e ruotarla in modo tale che la
leva di sgancio sia rivolta a sinistra.
Posizionare l'alloggiamento in modo
tale che il lato superiore sia rivolto
verso la parte anteriore e la parte con
la maniglia punti verso l'alto.
Inserire la copertura del vano di ca‐
rico nell'apertura sul lato destro del
vano stivaggio (1) e ruotarla finché la
maniglia risulta piana sull'alloggia‐
mento (2).

88Oggetti e bagagli
Fissare la copertura del vano di carico
nel vano portaoggetti con il velcro.
Montaggio Inserire il lato sinistro della copertura
del vano di carico nell'apposita rien‐
tranza, tirare la leva di sblocco verso
l'alto e tenerla sollevata, quindi inse‐
rire il lato destro della copertura del
vano di carico e bloccarla in posi‐
zione.
Copertura portaoggetti del
pianale posteriore
Copertura del pavimento
Le versioni senza terza fila di sedili
dispongono di due contenitori por‐
taoggetti sotto la copertura del pavi‐
mento. Per accedervi, sollevare la co‐ pertura e ripiegarla in posizione verti‐
cale dietro i sedili posteriori.
Tappetino interno di protezione
Il tappetino interno di protezione, da
usarsi quando i sedili/gli schienali
sono tutti o parzialmente ripiegati,
funge da copertura e protezione per il
vano di carico.
Ripiegando o distendendo il tappetino vi sono diverse applicazioni possibili.
Il tappetino interno di protezione è di‐
sponibile in due versioni.
● Il tappetino di protezione
standard ricopre l'area tra il por‐
tellone posteriore e i sedili della
seconda fila, quando i sedili della
terza fila sono totalmente ripie‐
gati o se un sedile è ripiegato.
● Il tappetino interno di protezione
Flex cover è grande il doppio ri‐
spetto al tappetino standard, e
dotato di cerniera lampo. Ricopre completamente il vano di carico,
quando i sedili di terza e seconda
fila sono completamente o par‐
zialmente ripiegati.
