OPEL ZAFIRA C 2016.5 Manuale di uso e manutenzione (in Italian)

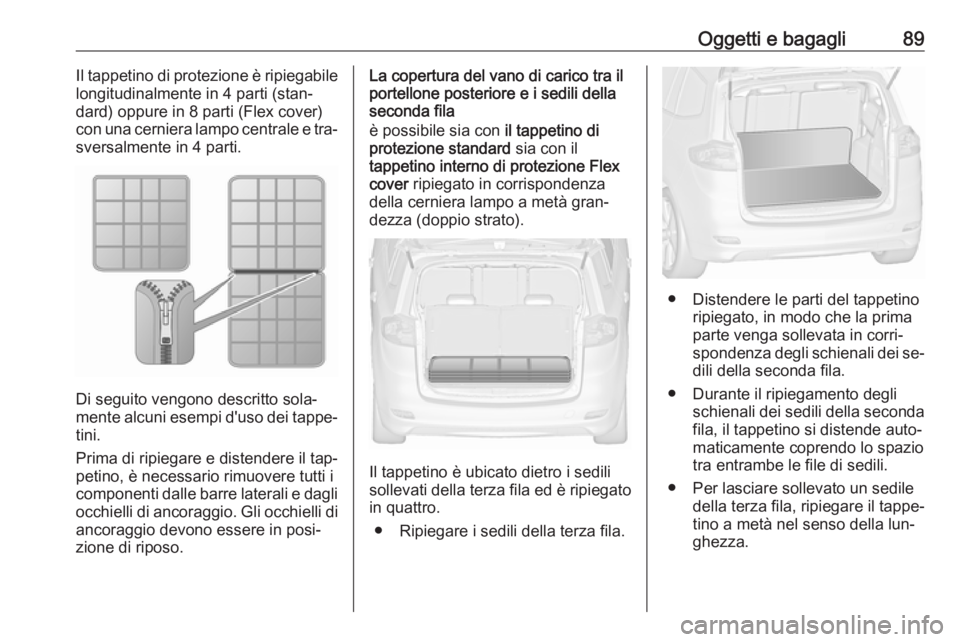

Oggetti e bagagli89Il tappetino di protezione è ripiegabilelongitudinalmente in 4 parti (stan‐
dard) oppure in 8 parti (Flex cover)
con una cerniera lampo centrale e tra‐
sversalmente in 4 parti.
Di seguito vengono descritto sola‐
mente alcuni esempi d'uso dei tappe‐
tini.
Prima di ripiegare e distendere il tap‐
petino, è necessario rimuovere tutti i
componenti dalle barre laterali e dagli
occhielli di ancoraggio. Gli occhielli di ancoraggio devono essere in posi‐
zione di riposo.
La copertura del vano di carico tra il
portellone posteriore e i sedili della
seconda fila
è possibile sia con il tappetino di
protezione standard sia con il
tappetino interno di protezione Flex
cover ripiegato in corrispondenza
della cerniera lampo a metà gran‐
dezza (doppio strato).
Il tappetino è ubicato dietro i sedili
sollevati della terza fila ed è ripiegato
in quattro.
● Ripiegare i sedili della terza fila.
● Distendere le parti del tappetino ripiegato, in modo che la prima
parte venga sollevata in corri‐
spondenza degli schienali dei se‐ dili della seconda fila.
● Durante il ripiegamento degli schienali dei sedili della seconda
fila, il tappetino si distende auto‐
maticamente coprendo lo spazio
tra entrambe le file di sedili.
● Per lasciare sollevato un sedile della terza fila, ripiegare il tappe‐
tino a metà nel senso della lun‐
ghezza.

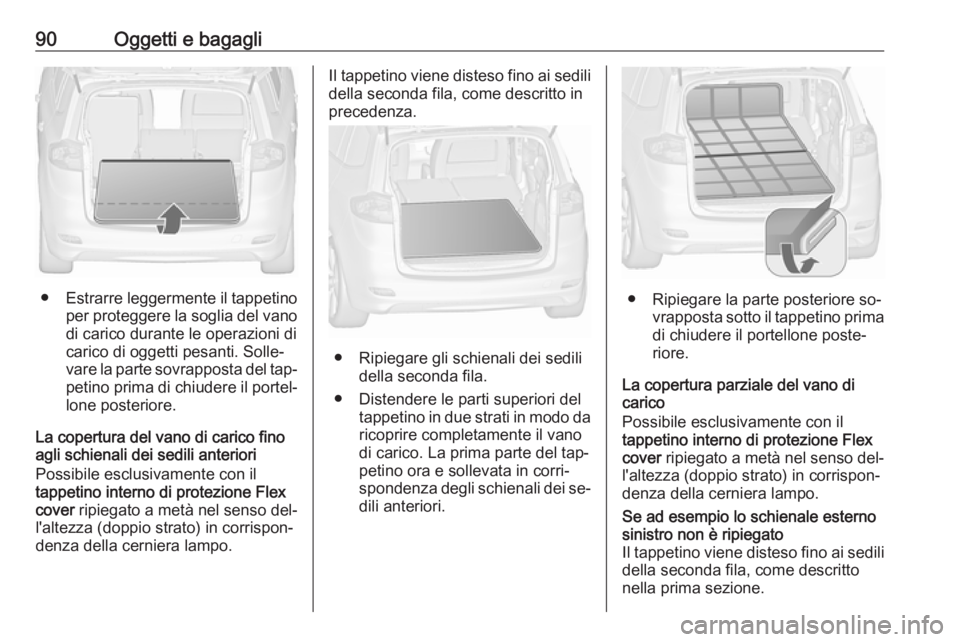

90Oggetti e bagagli
●Estrarre leggermente il tappetino
per proteggere la soglia del vano di carico durante le operazioni di
carico di oggetti pesanti. Solle‐
vare la parte sovrapposta del tap‐
petino prima di chiudere il portel‐
lone posteriore.
La copertura del vano di carico fino
agli schienali dei sedili anteriori
Possibile esclusivamente con il
tappetino interno di protezione Flex
cover ripiegato a metà nel senso del‐
l'altezza (doppio strato) in corrispon‐
denza della cerniera lampo.
Il tappetino viene disteso fino ai sedili della seconda fila, come descritto in
precedenza.
● Ripiegare gli schienali dei sedili della seconda fila.
● Distendere le parti superiori del tappetino in due strati in modo da
ricoprire completamente il vano
di carico. La prima parte del tap‐
petino ora e sollevata in corri‐
spondenza degli schienali dei se‐ dili anteriori.
● Ripiegare la parte posteriore so‐ vrapposta sotto il tappetino prima
di chiudere il portellone poste‐
riore.
La copertura parziale del vano di carico
Possibile esclusivamente con il
tappetino interno di protezione Flex
cover ripiegato a metà nel senso del‐
l'altezza (doppio strato) in corrispon‐
denza della cerniera lampo.
Se ad esempio lo schienale esterno
sinistro non è ripiegato
Il tappetino viene disteso fino ai sedili
della seconda fila, come descritto
nella prima sezione.

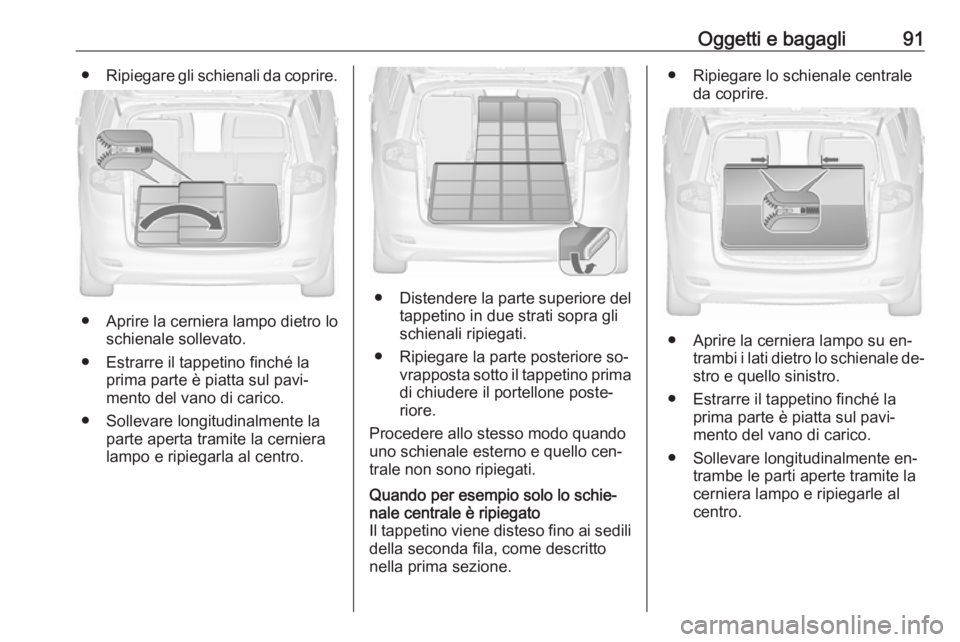

Oggetti e bagagli91●Ripiegare gli schienali da coprire.
● Aprire la cerniera lampo dietro lo
schienale sollevato.
● Estrarre il tappetino finché la prima parte è piatta sul pavi‐mento del vano di carico.
● Sollevare longitudinalmente la parte aperta tramite la cerniera
lampo e ripiegarla al centro.
● Distendere la parte superiore del
tappetino in due strati sopra gli
schienali ripiegati.
● Ripiegare la parte posteriore so‐ vrapposta sotto il tappetino prima
di chiudere il portellone poste‐
riore.
Procedere allo stesso modo quando
uno schienale esterno e quello cen‐
trale non sono ripiegati.
Quando per esempio solo lo schie‐
nale centrale è ripiegato
Il tappetino viene disteso fino ai sedili della seconda fila, come descritto
nella prima sezione.● Ripiegare lo schienale centrale da coprire.
● Aprire la cerniera lampo su en‐trambi i lati dietro lo schienale de‐stro e quello sinistro.
● Estrarre il tappetino finché la prima parte è piatta sul pavi‐mento del vano di carico.
● Sollevare longitudinalmente en‐ trambe le parti aperte tramite la
cerniera lampo e ripiegarle al
centro.

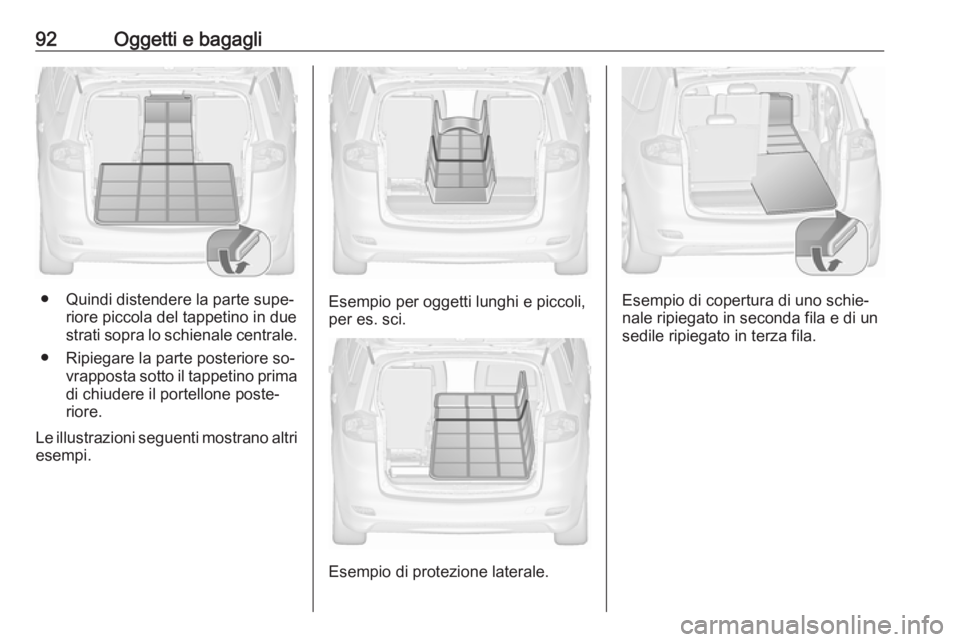

92Oggetti e bagagli
● Quindi distendere la parte supe‐riore piccola del tappetino in due
strati sopra lo schienale centrale.
● Ripiegare la parte posteriore so‐ vrapposta sotto il tappetino primadi chiudere il portellone poste‐
riore.
Le illustrazioni seguenti mostrano altri
esempi.Esempio per oggetti lunghi e piccoli,
per es. sci.
Esempio di protezione laterale.
Esempio di copertura di uno schie‐
nale ripiegato in seconda fila e di un
sedile ripiegato in terza fila.

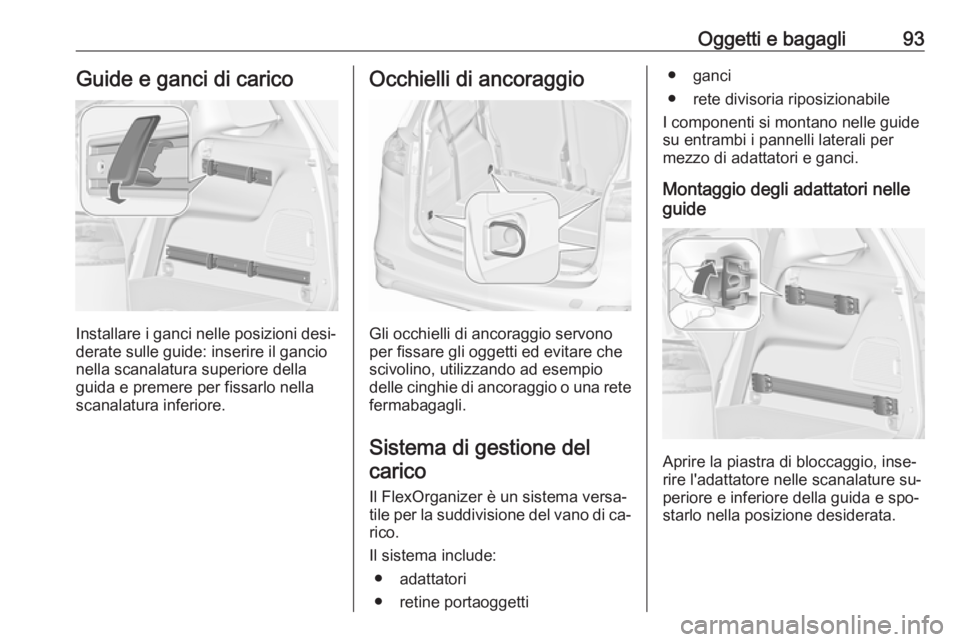

Oggetti e bagagli93Guide e ganci di carico
Installare i ganci nelle posizioni desi‐
derate sulle guide: inserire il gancio nella scanalatura superiore della
guida e premere per fissarlo nella
scanalatura inferiore.
Occhielli di ancoraggio
Gli occhielli di ancoraggio servono
per fissare gli oggetti ed evitare che scivolino, utilizzando ad esempio
delle cinghie di ancoraggio o una rete
fermabagagli.
Sistema di gestione delcarico
Il FlexOrganizer è un sistema versa‐
tile per la suddivisione del vano di ca‐
rico.
Il sistema include: ● adattatori
● retine portaoggetti
● ganci
● rete divisoria riposizionabile
I componenti si montano nelle guide
su entrambi i pannelli laterali per
mezzo di adattatori e ganci.
Montaggio degli adattatori nelle
guide
Aprire la piastra di bloccaggio, inse‐
rire l'adattatore nelle scanalature su‐
periore e inferiore della guida e spo‐
starlo nella posizione desiderata.

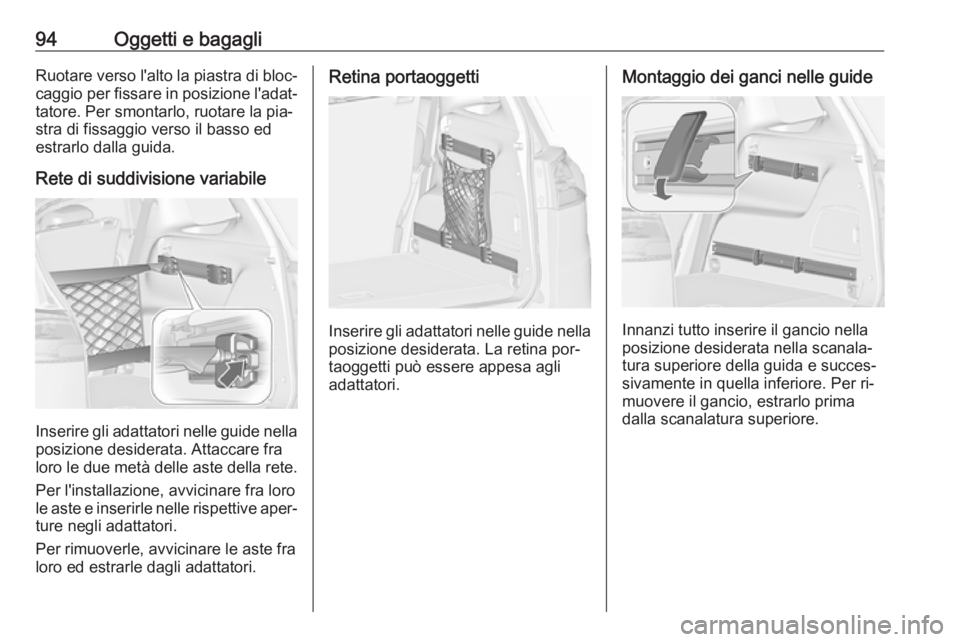

94Oggetti e bagagliRuotare verso l'alto la piastra di bloc‐caggio per fissare in posizione l'adat‐
tatore. Per smontarlo, ruotare la pia‐
stra di fissaggio verso il basso ed
estrarlo dalla guida.
Rete di suddivisione variabile
Inserire gli adattatori nelle guide nella
posizione desiderata. Attaccare fra
loro le due metà delle aste della rete.
Per l'installazione, avvicinare fra loro le aste e inserirle nelle rispettive aper‐
ture negli adattatori.
Per rimuoverle, avvicinare le aste fra
loro ed estrarle dagli adattatori.
Retina portaoggetti
Inserire gli adattatori nelle guide nella
posizione desiderata. La retina por‐
taoggetti può essere appesa agli
adattatori.
Montaggio dei ganci nelle guide
Innanzi tutto inserire il gancio nella
posizione desiderata nella scanala‐
tura superiore della guida e succes‐
sivamente in quella inferiore. Per ri‐
muovere il gancio, estrarlo prima
dalla scanalatura superiore.

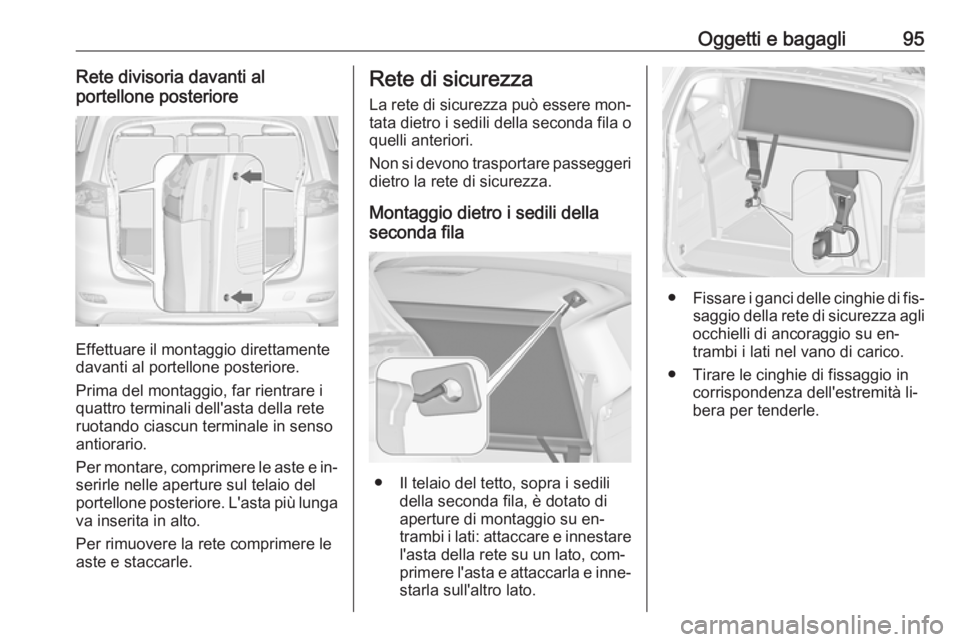

Oggetti e bagagli95Rete divisoria davanti al
portellone posteriore
Effettuare il montaggio direttamente
davanti al portellone posteriore.
Prima del montaggio, far rientrare i quattro terminali dell'asta della rete
ruotando ciascun terminale in senso
antiorario.
Per montare, comprimere le aste e in‐
serirle nelle aperture sul telaio del
portellone posteriore. L'asta più lunga va inserita in alto.
Per rimuovere la rete comprimere le
aste e staccarle.
Rete di sicurezza
La rete di sicurezza può essere mon‐tata dietro i sedili della seconda fila o
quelli anteriori.
Non si devono trasportare passeggeri
dietro la rete di sicurezza.
Montaggio dietro i sedili della
seconda fila
● Il telaio del tetto, sopra i sedili della seconda fila, è dotato di
aperture di montaggio su en‐
trambi i lati: attaccare e innestare l'asta della rete su un lato, com‐
primere l'asta e attaccarla e inne‐
starla sull'altro lato.
● Fissare i ganci delle cinghie di fis‐
saggio della rete di sicurezza agli
occhielli di ancoraggio su en‐
trambi i lati nel vano di carico.
● Tirare le cinghie di fissaggio in corrispondenza dell'estremità li‐
bera per tenderle.

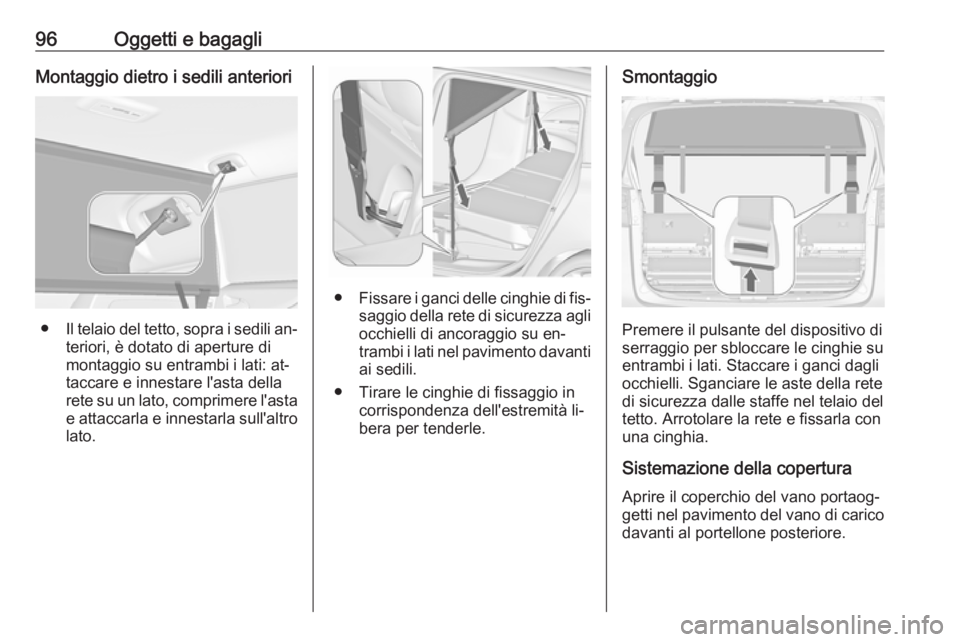

96Oggetti e bagagliMontaggio dietro i sedili anteriori
●Il telaio del tetto, sopra i sedili an‐
teriori, è dotato di aperture di
montaggio su entrambi i lati: at‐
taccare e innestare l'asta della
rete su un lato, comprimere l'asta e attaccarla e innestarla sull'altro
lato.
● Fissare i ganci delle cinghie di fis‐
saggio della rete di sicurezza agli occhielli di ancoraggio su en‐
trambi i lati nel pavimento davanti
ai sedili.
● Tirare le cinghie di fissaggio in corrispondenza dell'estremità li‐
bera per tenderle.
Smontaggio
Premere il pulsante del dispositivo di
serraggio per sbloccare le cinghie su
entrambi i lati. Staccare i ganci dagli
occhielli. Sganciare le aste della rete
di sicurezza dalle staffe nel telaio del
tetto. Arrotolare la rete e fissarla con
una cinghia.
Sistemazione della copertura Aprire il coperchio del vano portaog‐
getti nel pavimento del vano di carico
davanti al portellone posteriore.

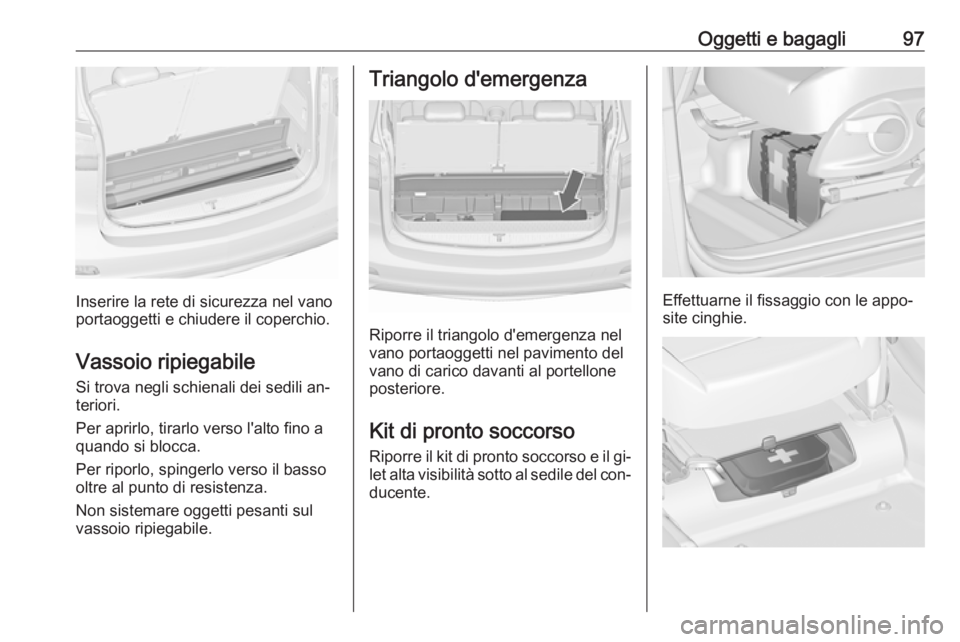

Oggetti e bagagli97
Inserire la rete di sicurezza nel vano
portaoggetti e chiudere il coperchio.
Vassoio ripiegabile Si trova negli schienali dei sedili an‐
teriori.
Per aprirlo, tirarlo verso l'alto fino a
quando si blocca.
Per riporlo, spingerlo verso il basso oltre al punto di resistenza.
Non sistemare oggetti pesanti sul
vassoio ripiegabile.
Triangolo d'emergenza
Riporre il triangolo d'emergenza nel
vano portaoggetti nel pavimento del vano di carico davanti al portellone
posteriore.
Kit di pronto soccorso
Riporre il kit di pronto soccorso e il gi‐ let alta visibilità sotto al sedile del con‐
ducente.
Effettuarne il fissaggio con le appo‐ site cinghie.

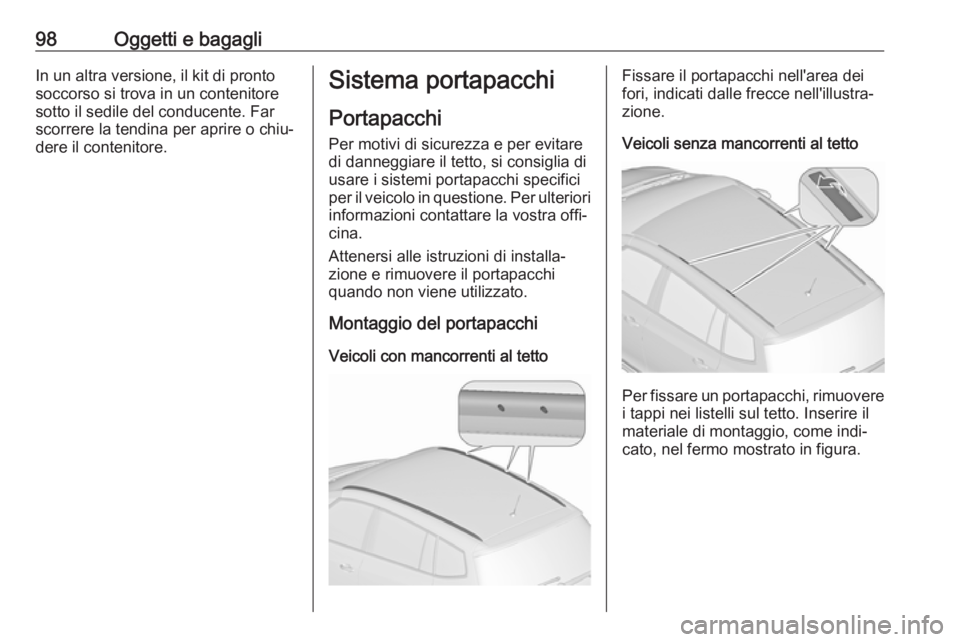

98Oggetti e bagagliIn un altra versione, il kit di prontosoccorso si trova in un contenitoresotto il sedile del conducente. Far
scorrere la tendina per aprire o chiu‐
dere il contenitore.Sistema portapacchi
Portapacchi
Per motivi di sicurezza e per evitare
di danneggiare il tetto, si consiglia di
usare i sistemi portapacchi specifici
per il veicolo in questione. Per ulteriori informazioni contattare la vostra offi‐
cina.
Attenersi alle istruzioni di installa‐
zione e rimuovere il portapacchi
quando non viene utilizzato.
Montaggio del portapacchi
Veicoli con mancorrenti al tettoFissare il portapacchi nell'area dei
fori, indicati dalle frecce nell'illustra‐
zione.
Veicoli senza mancorrenti al tetto
Per fissare un portapacchi, rimuovere i tappi nei listelli sul tetto. Inserire il
materiale di montaggio, come indi‐
cato, nel fermo mostrato in figura.
