OPEL ZAFIRA C 2016.5 Priručnik za vlasnika (in Croatian)

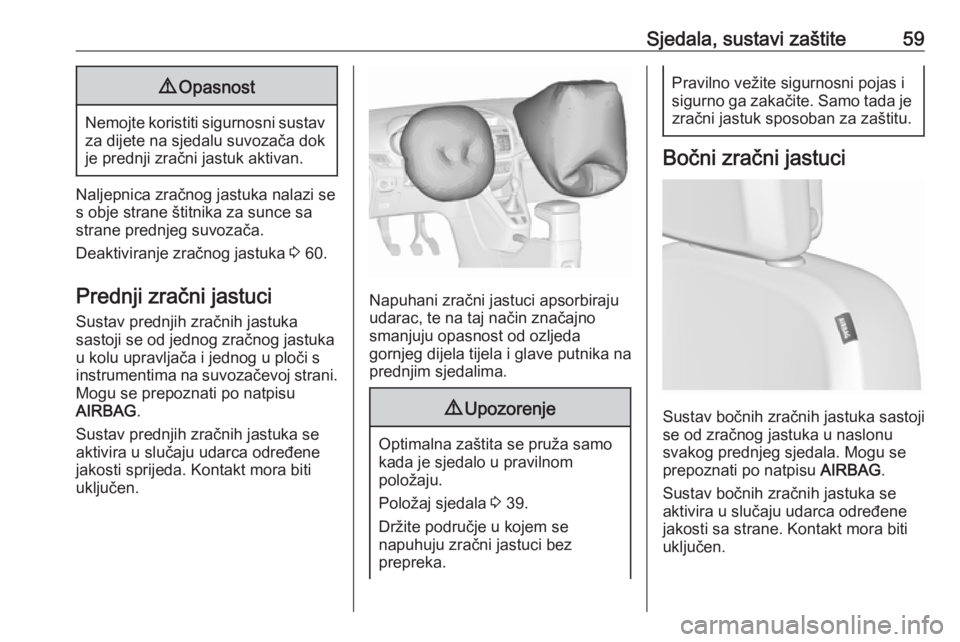

Sjedala, sustavi zaštite599Opasnost
Nemojte koristiti sigurnosni sustav
za dijete na sjedalu suvozača dok
je prednji zračni jastuk aktivan.
Naljepnica zračnog jastuka nalazi se
s obje strane štitnika za sunce sa strane prednjeg suvozača.
Deaktiviranje zračnog jastuka 3 60.
Prednji zračni jastuci Sustav prednjih zračnih jastuka
sastoji se od jednog zračnog jastuka
u kolu upravljača i jednog u ploči s
instrumentima na suvozačevoj strani.
Mogu se prepoznati po natpisu
AIRBAG .
Sustav prednjih zračnih jastuka se aktivira u slučaju udarca određenejakosti sprijeda. Kontakt mora biti
uključen.
Napuhani zračni jastuci apsorbiraju
udarac, te na taj način značajno
smanjuju opasnost od ozljeda
gornjeg dijela tijela i glave putnika na
prednjim sjedalima.
9 Upozorenje
Optimalna zaštita se pruža samo
kada je sjedalo u pravilnom
položaju.
Položaj sjedala 3 39.
Držite područje u kojem se
napuhuju zračni jastuci bez
prepreka.
Pravilno vežite sigurnosni pojas i
sigurno ga zakačite. Samo tada je zračni jastuk sposoban za zaštitu.
Bočni zračni jastuci
Sustav bočnih zračnih jastuka sastoji
se od zračnog jastuka u naslonu
svakog prednjeg sjedala. Mogu se
prepoznati po natpisu AIRBAG.
Sustav bočnih zračnih jastuka se
aktivira u slučaju udarca određene
jakosti sa strane. Kontakt mora biti
uključen.

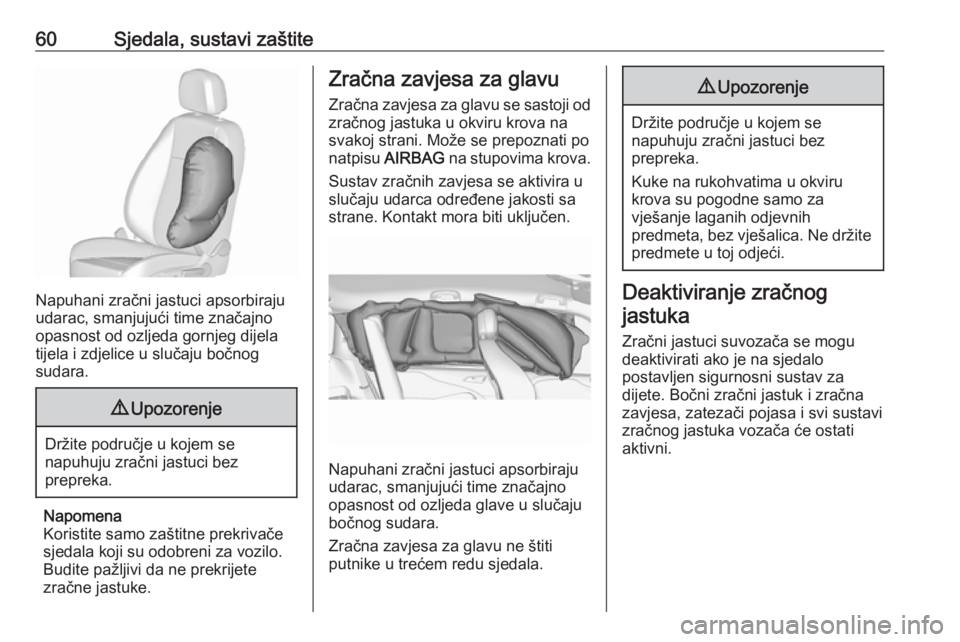

60Sjedala, sustavi zaštite
Napuhani zračni jastuci apsorbiraju
udarac, smanjujući time značajno
opasnost od ozljeda gornjeg dijela
tijela i zdjelice u slučaju bočnog
sudara.
9 Upozorenje
Držite područje u kojem se
napuhuju zračni jastuci bez
prepreka.
Napomena
Koristite samo zaštitne prekrivače
sjedala koji su odobreni za vozilo.
Budite pažljivi da ne prekrijete
zračne jastuke.
Zračna zavjesa za glavu
Zračna zavjesa za glavu se sastoji od zračnog jastuka u okviru krova na
svakoj strani. Može se prepoznati po natpisu AIRBAG na stupovima krova.
Sustav zračnih zavjesa se aktivira u
slučaju udarca određene jakosti sa
strane. Kontakt mora biti uključen.
Napuhani zračni jastuci apsorbiraju
udarac, smanjujući time značajno
opasnost od ozljeda glave u slučaju
bočnog sudara.
Zračna zavjesa za glavu ne štiti
putnike u trećem redu sjedala.
9 Upozorenje
Držite područje u kojem se
napuhuju zračni jastuci bez
prepreka.
Kuke na rukohvatima u okviru
krova su pogodne samo za
vješanje laganih odjevnih
predmeta, bez vješalica. Ne držite predmete u toj odjeći.
Deaktiviranje zračnog
jastuka
Zračni jastuci suvozača se mogu
deaktivirati ako je na sjedalo
postavljen sigurnosni sustav za
dijete. Bočni zračni jastuk i zračna
zavjesa, zatezači pojasa i svi sustavi
zračnog jastuka vozača će ostati
aktivni.

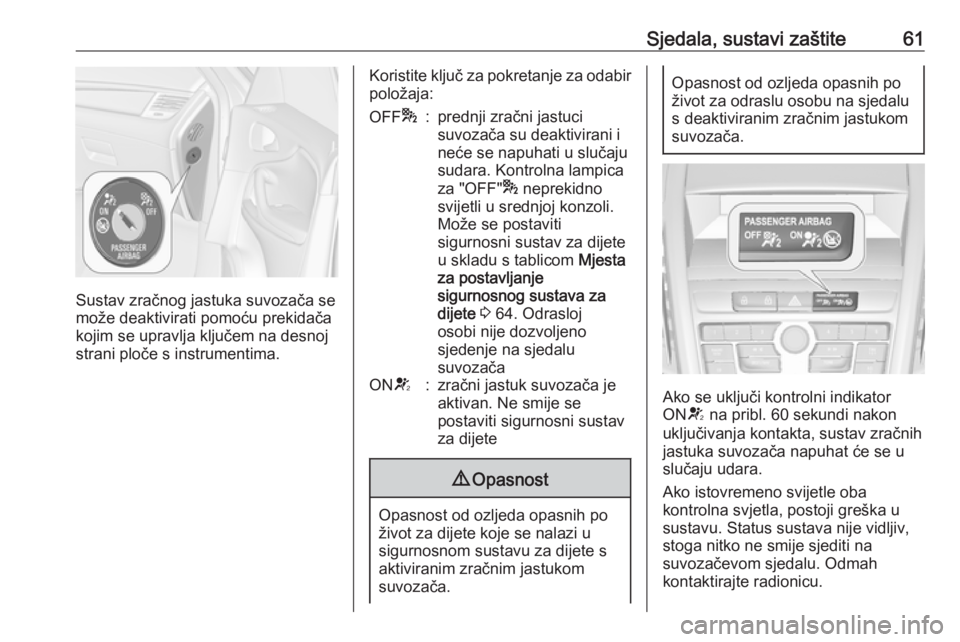

Sjedala, sustavi zaštite61
Sustav zračnog jastuka suvozača se
može deaktivirati pomoću prekidača
kojim se upravlja ključem na desnoj
strani ploče s instrumentima.
Koristite ključ za pokretanje za odabir
položaja:OFF *:prednji zračni jastuci
suvozača su deaktivirani i
neće se napuhati u slučaju
sudara. Kontrolna lampica
za "OFF" * neprekidno
svijetli u srednjoj konzoli.
Može se postaviti
sigurnosni sustav za dijete
u skladu s tablicom Mjesta
za postavljanje
sigurnosnog sustava za
dijete 3 64. Odrasloj
osobi nije dozvoljeno
sjedenje na sjedalu
suvozačaON V:zračni jastuk suvozača je
aktivan. Ne smije se
postaviti sigurnosni sustav
za dijete9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sigurnosnom sustavu za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po
život za odraslu osobu na sjedalu
s deaktiviranim zračnim jastukom
suvozača.
Ako se uključi kontrolni indikator
ON V na pribl. 60 sekundi nakon
uključivanja kontakta, sustav zračnih jastuka suvozača napuhat će se u
slučaju udara.
Ako istovremeno svijetle oba
kontrolna svjetla, postoji greška u
sustavu. Status sustava nije vidljiv,
stoga nitko ne smije sjediti na
suvozačevom sjedalu. Odmah
kontaktirajte radionicu.

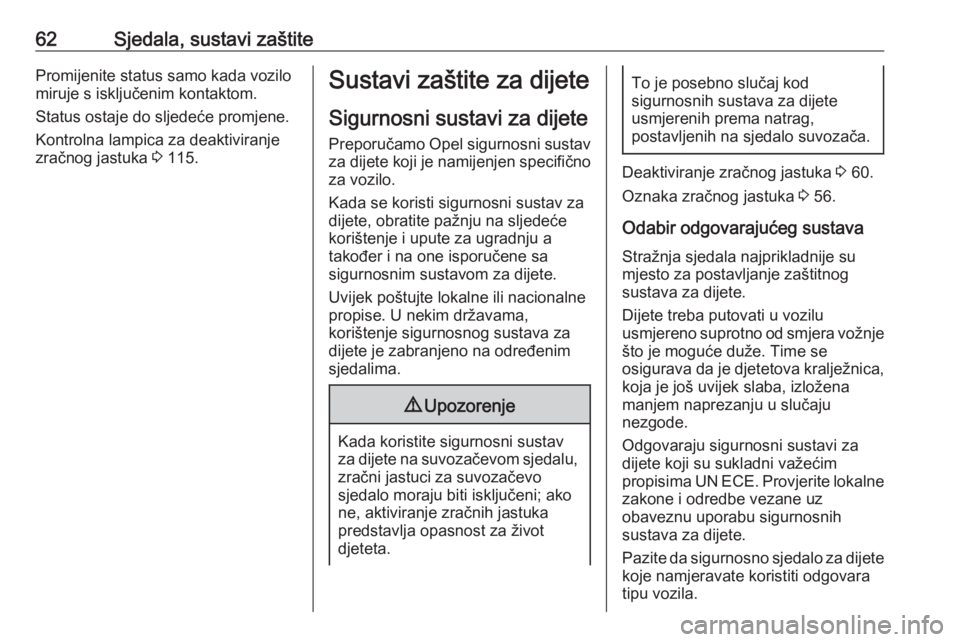

62Sjedala, sustavi zaštitePromijenite status samo kada vozilo
miruje s isključenim kontaktom.
Status ostaje do sljedeće promjene.
Kontrolna lampica za deaktiviranje
zračnog jastuka 3 115.Sustavi zaštite za dijete
Sigurnosni sustavi za dijete Preporučamo Opel sigurnosni sustav
za dijete koji je namijenjen specifično
za vozilo.
Kada se koristi sigurnosni sustav za
dijete, obratite pažnju na sljedeće
korištenje i upute za ugradnju a
također i na one isporučene sa
sigurnosnim sustavom za dijete.
Uvijek poštujte lokalne ili nacionalne
propise. U nekim državama,
korištenje sigurnosnog sustava za
dijete je zabranjeno na određenim
sjedalima.9 Upozorenje
Kada koristite sigurnosni sustav
za dijete na suvozačevom sjedalu, zračni jastuci za suvozačevo
sjedalo moraju biti isključeni; ako
ne, aktiviranje zračnih jastuka
predstavlja opasnost za život
djeteta.
To je posebno slučaj kod
sigurnosnih sustava za dijete
usmjerenih prema natrag,
postavljenih na sjedalo suvozača.
Deaktiviranje zračnog jastuka 3 60.
Oznaka zračnog jastuka 3 56.
Odabir odgovarajućeg sustava
Stražnja sjedala najprikladnije su
mjesto za postavljanje zaštitnog
sustava za dijete.
Dijete treba putovati u vozilu usmjereno suprotno od smjera vožnje što je moguće duže. Time se
osigurava da je djetetova kralježnica,
koja je još uvijek slaba, izložena
manjem naprezanju u slučaju
nezgode.
Odgovaraju sigurnosni sustavi za
dijete koji su sukladni važećim
propisima UN ECE. Provjerite lokalne zakone i odredbe vezane uz
obaveznu uporabu sigurnosnih
sustava za dijete.
Pazite da sigurnosno sjedalo za dijete
koje namjeravate koristiti odgovara
tipu vozila.

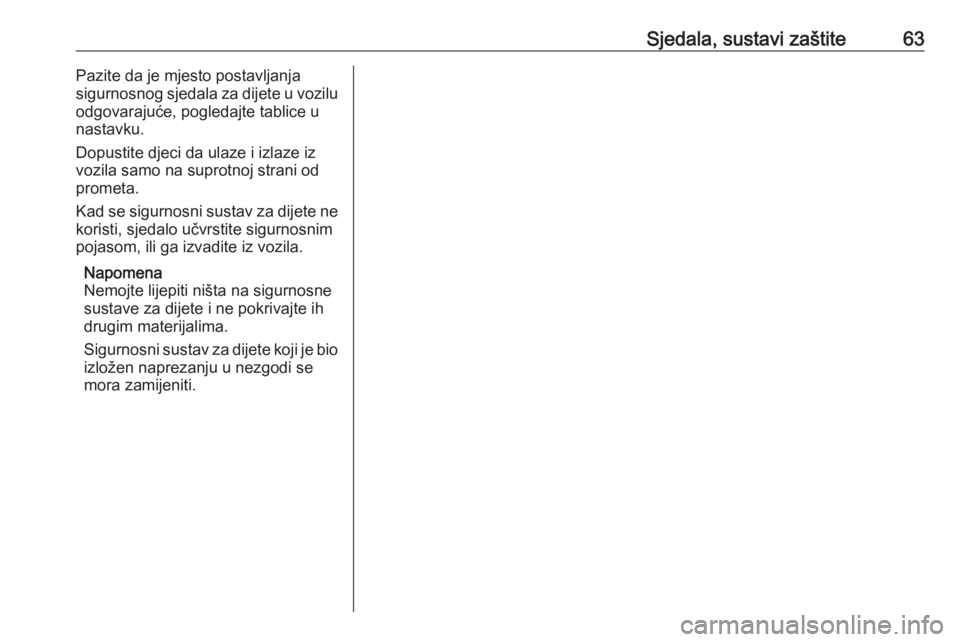

Sjedala, sustavi zaštite63Pazite da je mjesto postavljanja
sigurnosnog sjedala za dijete u vozilu
odgovarajuće, pogledajte tablice u
nastavku.
Dopustite djeci da ulaze i izlaze iz
vozila samo na suprotnoj strani od
prometa.
Kad se sigurnosni sustav za dijete ne
koristi, sjedalo učvrstite sigurnosnim
pojasom, ili ga izvadite iz vozila.
Napomena
Nemojte lijepiti ništa na sigurnosne sustave za dijete i ne pokrivajte ihdrugim materijalima.
Sigurnosni sustav za dijete koji je bio izložen naprezanju u nezgodi semora zamijeniti.

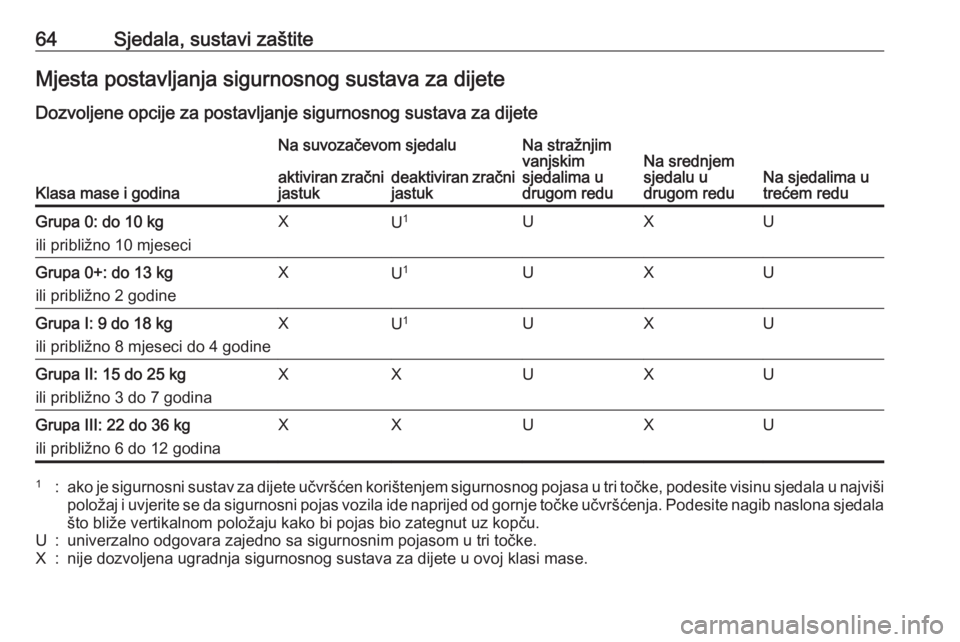

64Sjedala, sustavi zaštiteMjesta postavljanja sigurnosnog sustava za dijete
Dozvoljene opcije za postavljanje sigurnosnog sustava za dijete
Klasa mase i godina
Na suvozačevom sjedaluNa stražnjim
vanjskim
sjedalima u
drugom reduNa srednjem
sjedalu u
drugom reduNa sjedalima u
trećem redu
aktiviran zračni
jastukdeaktiviran zračni
jastukGrupa 0: do 10 kg
ili približno 10 mjeseciXU 1UXUGrupa 0+: do 13 kg
ili približno 2 godineXU 1UXUGrupa I: 9 do 18 kg
ili približno 8 mjeseci do 4 godineXU 1UXUGrupa II: 15 do 25 kg
ili približno 3 do 7 godinaXXUXUGrupa III: 22 do 36 kg
ili približno 6 do 12 godinaXXUXU1:ako je sigurnosni sustav za dijete učvršćen korištenjem sigurnosnog pojasa u tri točke, podesite visinu sjedala u najviši položaj i uvjerite se da sigurnosni pojas vozila ide naprijed od gornje točke učvršćenja. Podesite nagib naslona sjedala
što bliže vertikalnom položaju kako bi pojas bio zategnut uz kopču.U:univerzalno odgovara zajedno sa sigurnosnim pojasom u tri točke.X:nije dozvoljena ugradnja sigurnosnog sustava za dijete u ovoj klasi mase.

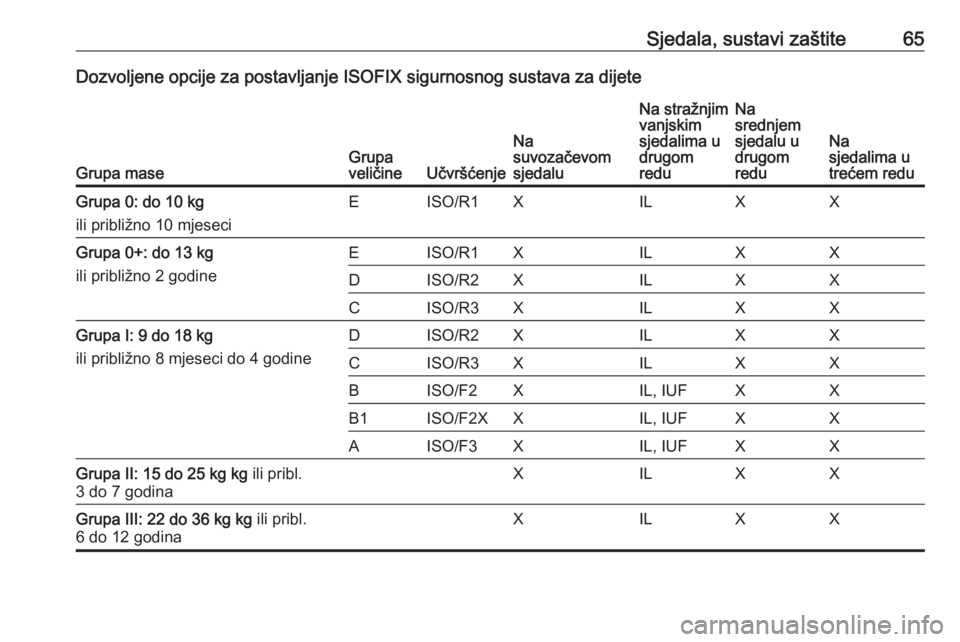

Sjedala, sustavi zaštite65Dozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijete
Grupa maseGrupa
veličineUčvršćenje
Na
suvozačevom
sjedalu
Na stražnjim
vanjskim
sjedalima u
drugom
reduNa
srednjem
sjedalu u
drugom
redu
Na
sjedalima u
trećem redu
Grupa 0: do 10 kg
ili približno 10 mjeseciEISO/R1XILXXGrupa 0+: do 13 kg
ili približno 2 godineEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXGrupa I: 9 do 18 kg
ili približno 8 mjeseci do 4 godineDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXXGrupa II: 15 do 25 kg kg ili pribl.
3 do 7 godinaXILXXGrupa III: 22 do 36 kg kg ili pribl.
6 do 12 godinaXILXX

66Sjedala, sustavi zaštiteIL:pogodno za određene ISOFIX sigurnosne sustave u kategorijama 'specifično za vozilo', 'ograničeno' ili 'poluuniverzalno'. ISOFIX sigurnosni sustav mora biti odobren za specifični tip vozila.IUF:pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije, odobren za
korištenje u ovoj grupi mase.X:nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase.
ISOFIX grupa veličine i mehanizam sjedala
A - ISO/F3:prema naprijed usmjeren sigurnosni sustav za dijete, za djecu maksimalne veličine u grupi mase od 9 do 18 kg.B - ISO/F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manju djecu u grupi mase od 9 do 18 kg.B1 - ISO/F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manju djecu u grupi mase od 9 do 18 kg.C - ISO/R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do18 kg.D - ISO/R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kg.E - ISO/R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kg.

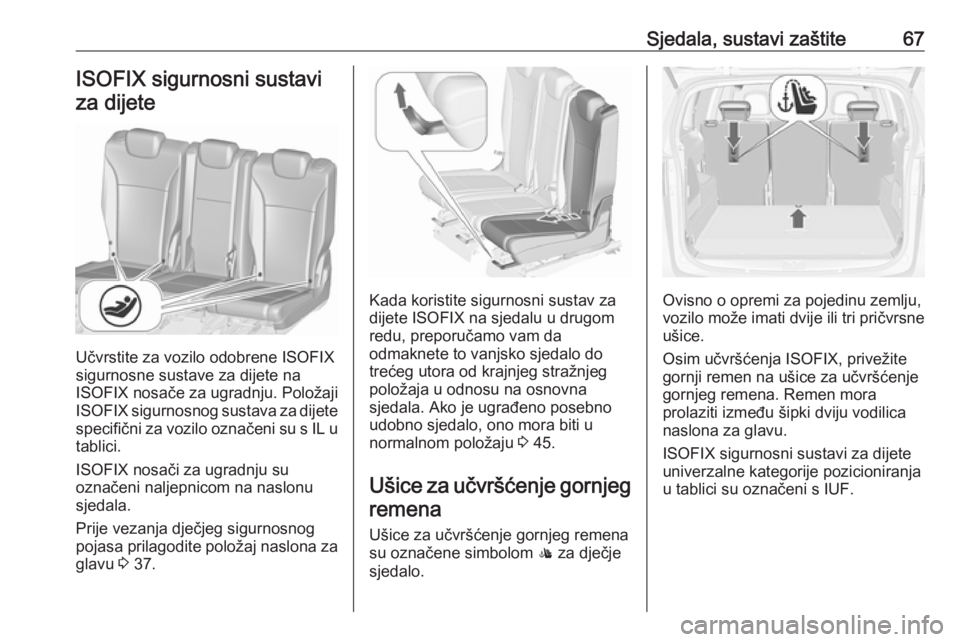

Sjedala, sustavi zaštite67ISOFIX sigurnosni sustaviza dijete
Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju. Položaji
ISOFIX sigurnosnog sustava za dijete
specifični za vozilo označeni su s IL u tablici.
ISOFIX nosači za ugradnju su
označeni naljepnicom na naslonu
sjedala.
Prije vezanja dječjeg sigurnosnog
pojasa prilagodite položaj naslona za
glavu 3 37.
Kada koristite sigurnosni sustav za
dijete ISOFIX na sjedalu u drugom
redu, preporučamo vam da
odmaknete to vanjsko sjedalo do
trećeg utora od krajnjeg stražnjeg
položaja u odnosu na osnovna
sjedala. Ako je ugrađeno posebno
udobno sjedalo, ono mora biti u
normalnom položaju 3 45.
Ušice za učvršćenje gornjeg
remena
Ušice za učvršćenje gornjeg remena su označene simbolom : za dječje
sjedalo.Ovisno o opremi za pojedinu zemlju,
vozilo može imati dvije ili tri pričvrsne ušice.
Osim učvršćenja ISOFIX, privežite
gornji remen na ušice za učvršćenje
gornjeg remena. Remen mora
prolaziti između šipki dviju vodilica
naslona za glavu.
ISOFIX sigurnosni sustavi za dijete
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF.

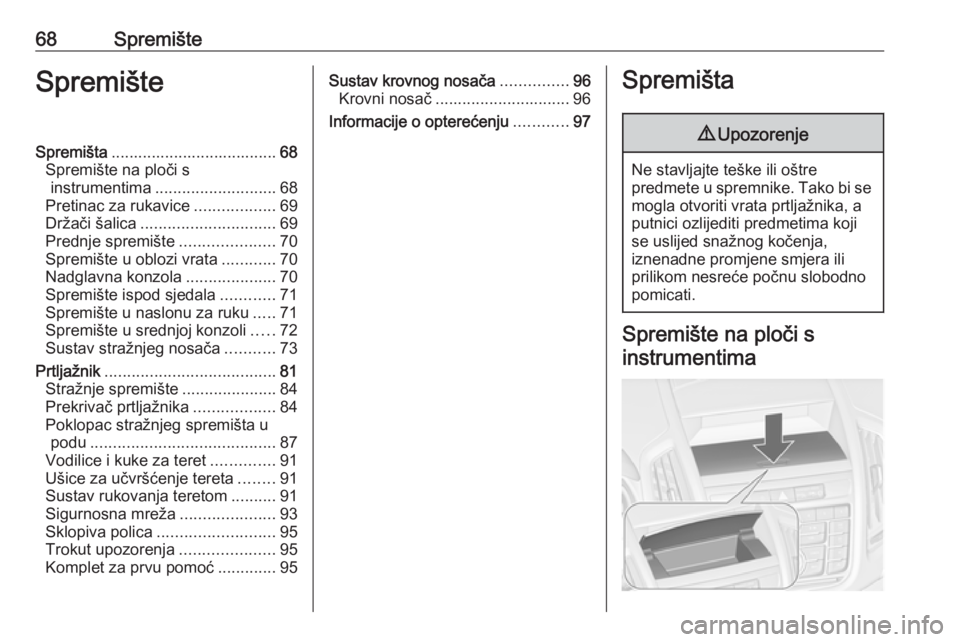

68SpremišteSpremišteSpremišta..................................... 68
Spremište na ploči s instrumentima ........................... 68
Pretinac za rukavice ..................69
Držači šalica .............................. 69
Prednje spremište .....................70
Spremište u oblozi vrata ............70
Nadglavna konzola ....................70
Spremište ispod sjedala ............71
Spremište u naslonu za ruku .....71
Spremište u srednjoj konzoli .....72
Sustav stražnjeg nosača ...........73
Prtljažnik ...................................... 81
Stražnje spremište .....................84
Prekrivač prtljažnika ..................84
Poklopac stražnjeg spremišta u podu ......................................... 87
Vodilice i kuke za teret ..............91
Ušice za učvršćenje tereta ........91
Sustav rukovanja teretom ..........91
Sigurnosna mreža .....................93
Sklopiva polica .......................... 95
Trokut upozorenja .....................95
Komplet za prvu pomoć .............95Sustav krovnog nosača ...............96
Krovni nosač .............................. 96
Informacije o opterećenju ............97Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Spremište na ploči s
instrumentima
