OPEL ZAFIRA C 2016.5 Uputstvo za upotrebu (in Serbian)

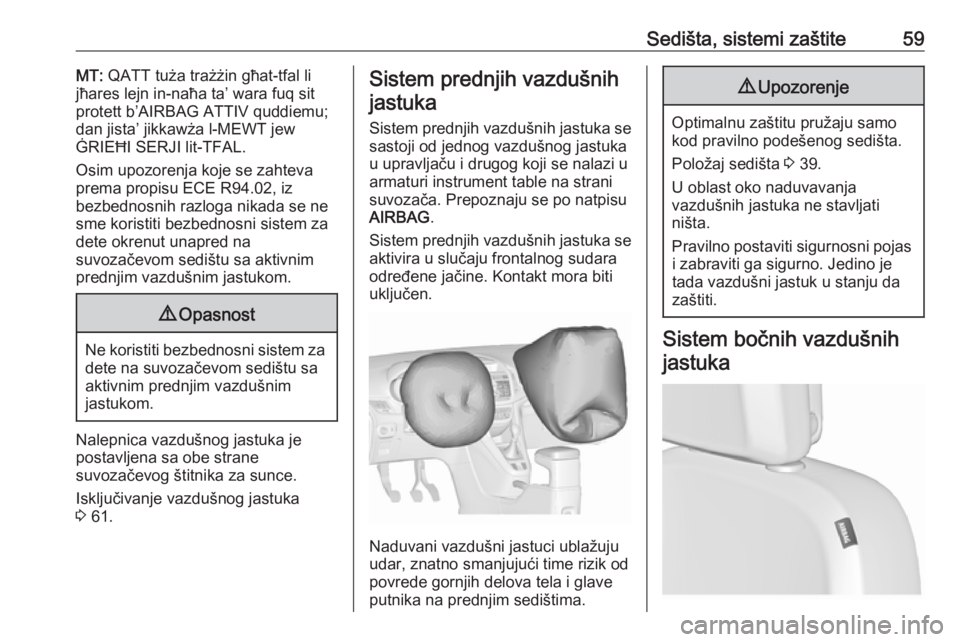

Sedišta, sistemi zaštite59MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu;
dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
Osim upozorenja koje se zahteva
prema propisu ECE R94.02, iz
bezbednosnih razloga nikada se ne
sme koristiti bezbednosni sistem za
dete okrenut unapred na
suvozačevom sedištu sa aktivnim prednjim vazdušnim jastukom.9 Opasnost
Ne koristiti bezbednosni sistem za
dete na suvozačevom sedištu saaktivnim prednjim vazdušnim
jastukom.
Nalepnica vazdušnog jastuka je
postavljena sa obe strane
suvozačevog štitnika za sunce.
Isključivanje vazdušnog jastuka
3 61.
Sistem prednjih vazdušnih
jastuka
Sistem prednjih vazdušnih jastuka se
sastoji od jednog vazdušnog jastuka
u upravljaču i drugog koji se nalazi u
armaturi instrument table na strani
suvozača. Prepoznaju se po natpisu
AIRBAG .
Sistem prednjih vazdušnih jastuka se
aktivira u slučaju frontalnog sudara
određene jačine. Kontakt mora biti
uključen.
Naduvani vazdušni jastuci ublažuju
udar, znatno smanjujući time rizik od
povrede gornjih delova tela i glave
putnika na prednjim sedištima.
9 Upozorenje
Optimalnu zaštitu pružaju samo
kod pravilno podešenog sedišta.
Položaj sedišta 3 39.
U oblast oko naduvavanja
vazdušnih jastuka ne stavljati
ništa.
Pravilno postaviti sigurnosni pojas i zabraviti ga sigurno. Jedino je
tada vazdušni jastuk u stanju da zaštiti.
Sistem bočnih vazdušnih
jastuka

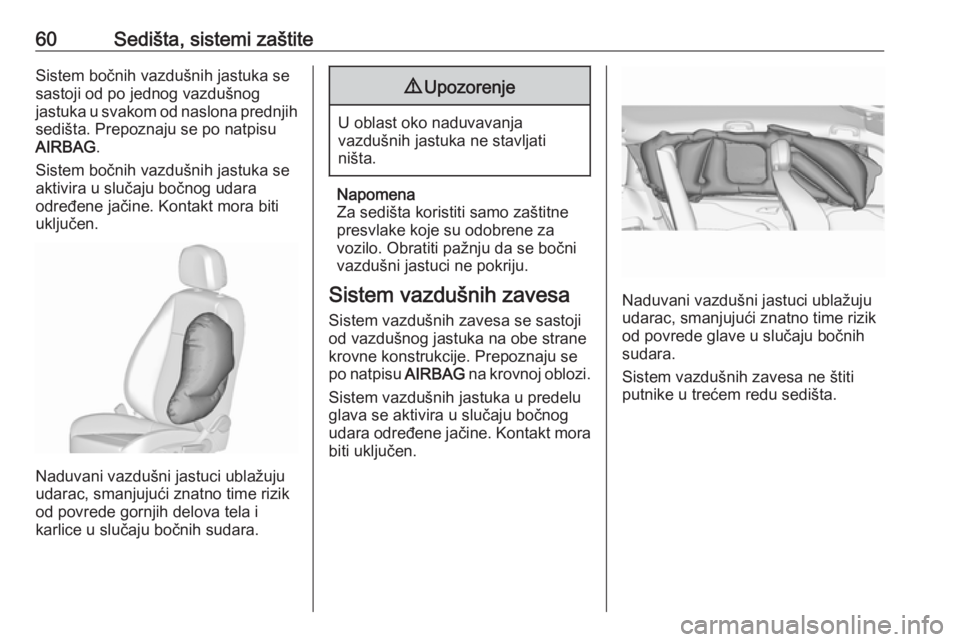

60Sedišta, sistemi zaštiteSistem bočnih vazdušnih jastuka se
sastoji od po jednog vazdušnog
jastuka u svakom od naslona prednjih sedišta. Prepoznaju se po natpisu
AIRBAG .
Sistem bočnih vazdušnih jastuka se
aktivira u slučaju bočnog udara
određene jačine. Kontakt mora biti
uključen.
Naduvani vazdušni jastuci ublažuju
udarac, smanjujući znatno time rizik
od povrede gornjih delova tela i
karlice u slučaju bočnih sudara.
9 Upozorenje
U oblast oko naduvavanja
vazdušnih jastuka ne stavljati
ništa.
Napomena
Za sedišta koristiti samo zaštitne
presvlake koje su odobrene za
vozilo. Obratiti pažnju da se bočni
vazdušni jastuci ne pokriju.
Sistem vazdušnih zavesa Sistem vazdušnih zavesa se sastoji
od vazdušnog jastuka na obe strane
krovne konstrukcije. Prepoznaju se
po natpisu AIRBAG na krovnoj oblozi.
Sistem vazdušnih jastuka u predelu
glava se aktivira u slučaju bočnog udara određene jačine. Kontakt mora
biti uključen.
Naduvani vazdušni jastuci ublažuju
udarac, smanjujući znatno time rizik
od povrede glave u slučaju bočnih
sudara.
Sistem vazdušnih zavesa ne štiti
putnike u trećem redu sedišta.

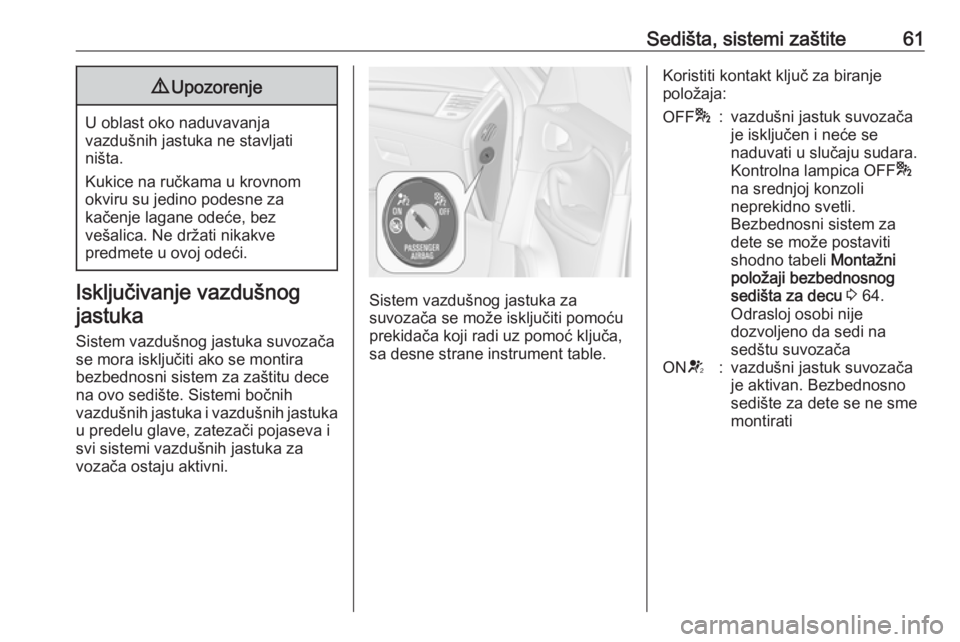

Sedišta, sistemi zaštite619Upozorenje
U oblast oko naduvavanja
vazdušnih jastuka ne stavljati
ništa.
Kukice na ručkama u krovnom
okviru su jedino podesne za
kačenje lagane odeće, bez
vešalica. Ne držati nikakve
predmete u ovoj odeći.
Isključivanje vazdušnog
jastuka
Sistem vazdušnog jastuka suvozača
se mora isključiti ako se montira
bezbednosni sistem za zaštitu dece
na ovo sedište. Sistemi bočnih
vazdušnih jastuka i vazdušnih jastuka
u predelu glave, zatezači pojaseva i
svi sistemi vazdušnih jastuka za
vozača ostaju aktivni.Sistem vazdušnog jastuka za
suvozača se može isključiti pomoću prekidača koji radi uz pomoć ključa,
sa desne strane instrument table.
Koristiti kontakt ključ za biranje
položaja:OFF *:vazdušni jastuk suvozača
je isključen i neće se
naduvati u slučaju sudara.
Kontrolna lampica OFF *
na srednjoj konzoli
neprekidno svetli.
Bezbednosni sistem za
dete se može postaviti
shodno tabeli Montažni
položaji bezbednosnog
sedišta za decu 3 64.
Odrasloj osobi nije
dozvoljeno da sedi na
sedštu suvozačaON V:vazdušni jastuk suvozača
je aktivan. Bezbednosno
sedište za dete se ne sme
montirati

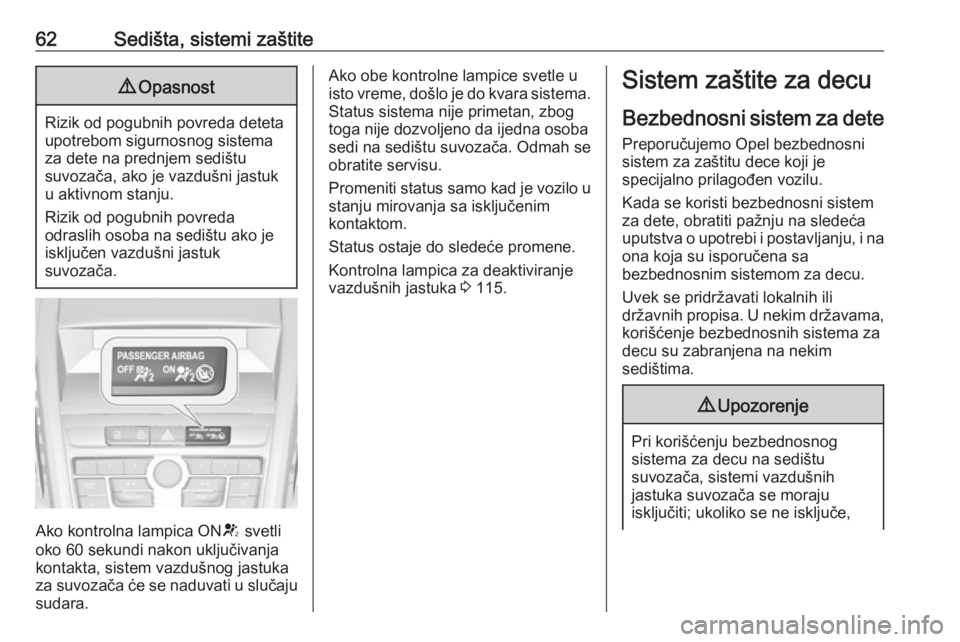

62Sedišta, sistemi zaštite9Opasnost
Rizik od pogubnih povreda deteta
upotrebom sigurnosnog sistema
za dete na prednjem sedištu
suvozača, ako je vazdušni jastuk
u aktivnom stanju.
Rizik od pogubnih povreda
odraslih osoba na sedištu ako je
isključen vazdušni jastuk
suvozača.
Ako kontrolna lampica ON V svetli
oko 60 sekundi nakon uključivanja kontakta, sistem vazdušnog jastuka
za suvozača će se naduvati u slučaju sudara.
Ako obe kontrolne lampice svetle u
isto vreme, došlo je do kvara sistema.
Status sistema nije primetan, zbog
toga nije dozvoljeno da ijedna osoba
sedi na sedištu suvozača. Odmah se
obratite servisu.
Promeniti status samo kad je vozilo u
stanju mirovanja sa isključenim
kontaktom.
Status ostaje do sledeće promene.
Kontrolna lampica za deaktiviranje
vazdušnih jastuka 3 115.Sistem zaštite za decu
Bezbednosni sistem za dete
Preporučujemo Opel bezbednosni
sistem za zaštitu dece koji je
specijalno prilagođen vozilu.
Kada se koristi bezbednosni sistem za dete, obratiti pažnju na sledeća
uputstva o upotrebi i postavljanju, i na ona koja su isporučena sa
bezbednosnim sistemom za decu.
Uvek se pridržavati lokalnih ili
državnih propisa. U nekim državama, korišćenje bezbednosnih sistema za
decu su zabranjena na nekim
sedištima.9 Upozorenje
Pri korišćenju bezbednosnog
sistema za decu na sedištu
suvozača, sistemi vazdušnih
jastuka suvozača se moraju
isključiti; ukoliko se ne isključe,

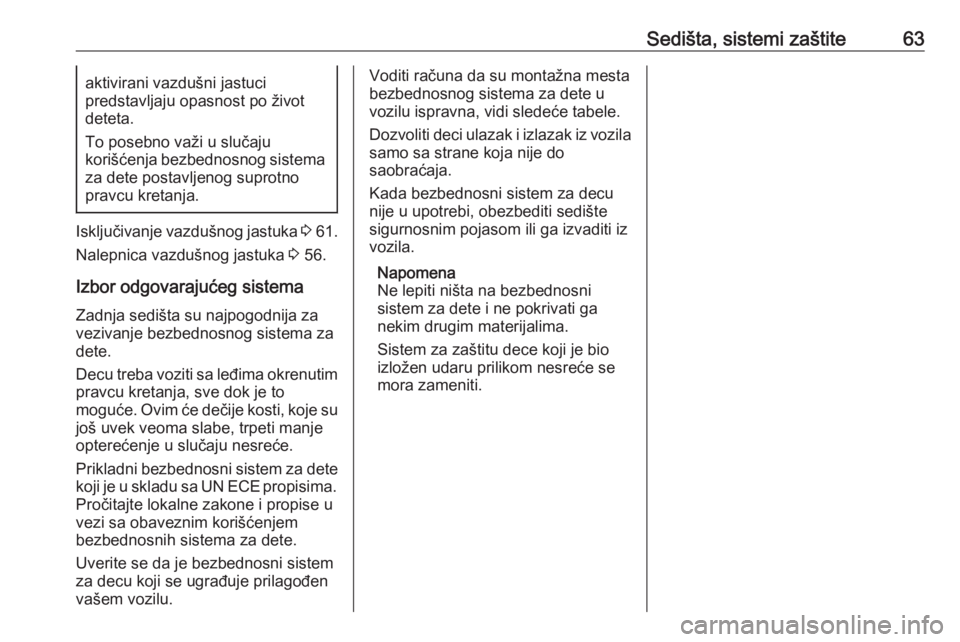

Sedišta, sistemi zaštite63aktivirani vazdušni jastuci
predstavljaju opasnost po život
deteta.
To posebno važi u slučaju
korišćenja bezbednosnog sistema
za dete postavljenog suprotno
pravcu kretanja.
Isključivanje vazdušnog jastuka 3 61.
Nalepnica vazdušnog jastuka 3 56.
Izbor odgovarajućeg sistema Zadnja sedišta su najpogodnija za
vezivanje bezbednosnog sistema za
dete.
Decu treba voziti sa leđima okrenutim pravcu kretanja, sve dok je to
moguće. Ovim će dečije kosti, koje su
još uvek veoma slabe, trpeti manje
opterećenje u slučaju nesreće.
Prikladni bezbednosni sistem za dete
koji je u skladu sa UN ECE propisima. Pročitajte lokalne zakone i propise u
vezi sa obaveznim korišćenjem
bezbednosnih sistema za dete.
Uverite se da je bezbednosni sistem
za decu koji se ugrađuje prilagođen
vašem vozilu.
Voditi računa da su montažna mesta
bezbednosnog sistema za dete u
vozilu ispravna, vidi sledeće tabele.
Dozvoliti deci ulazak i izlazak iz vozila samo sa strane koja nije do
saobraćaja.
Kada bezbednosni sistem za decu
nije u upotrebi, obezbediti sedište
sigurnosnim pojasom ili ga izvaditi iz
vozila.
Napomena
Ne lepiti ništa na bezbednosni
sistem za dete i ne pokrivati ga
nekim drugim materijalima.
Sistem za zaštitu dece koji je bio
izložen udaru prilikom nesreće se
mora zameniti.

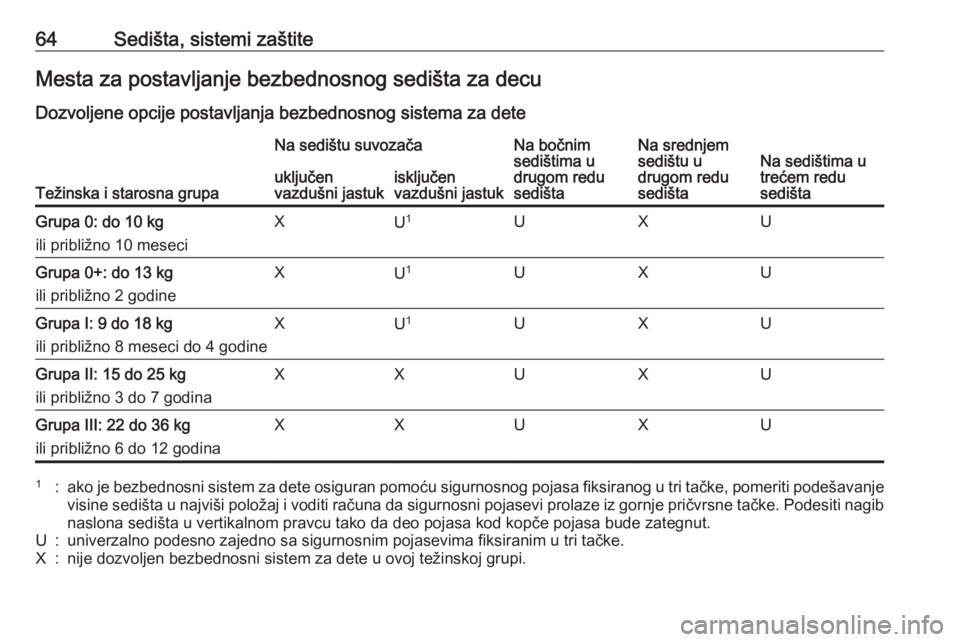

64Sedišta, sistemi zaštiteMesta za postavljanje bezbednosnog sedišta za decuDozvoljene opcije postavljanja bezbednosnog sistema za dete
Težinska i starosna grupa
Na sedištu suvozačaNa bočnim
sedištima u
drugom redu
sedištaNa srednjem
sedištu u
drugom redu
sedištaNa sedištima u
trećem redu
sedištauključen
vazdušni jastukisključen
vazdušni jastukGrupa 0: do 10 kg
ili približno 10 meseciXU 1UXUGrupa 0+: do 13 kg
ili približno 2 godineXU 1UXUGrupa I: 9 do 18 kg
ili približno 8 meseci do 4 godineXU 1UXUGrupa II: 15 do 25 kg
ili približno 3 do 7 godinaXXUXUGrupa III: 22 do 36 kg
ili približno 6 do 12 godinaXXUXU1:ako je bezbednosni sistem za dete osiguran pomoću sigurnosnog pojasa fiksiranog u tri tačke, pomeriti podešavanje visine sedišta u najviši položaj i voditi računa da sigurnosni pojasevi prolaze iz gornje pričvrsne tačke. Podesiti nagib
naslona sedišta u vertikalnom pravcu tako da deo pojasa kod kopče pojasa bude zategnut.U:univerzalno podesno zajedno sa sigurnosnim pojasevima fiksiranim u tri tačke.X:nije dozvoljen bezbednosni sistem za dete u ovoj težinskoj grupi.

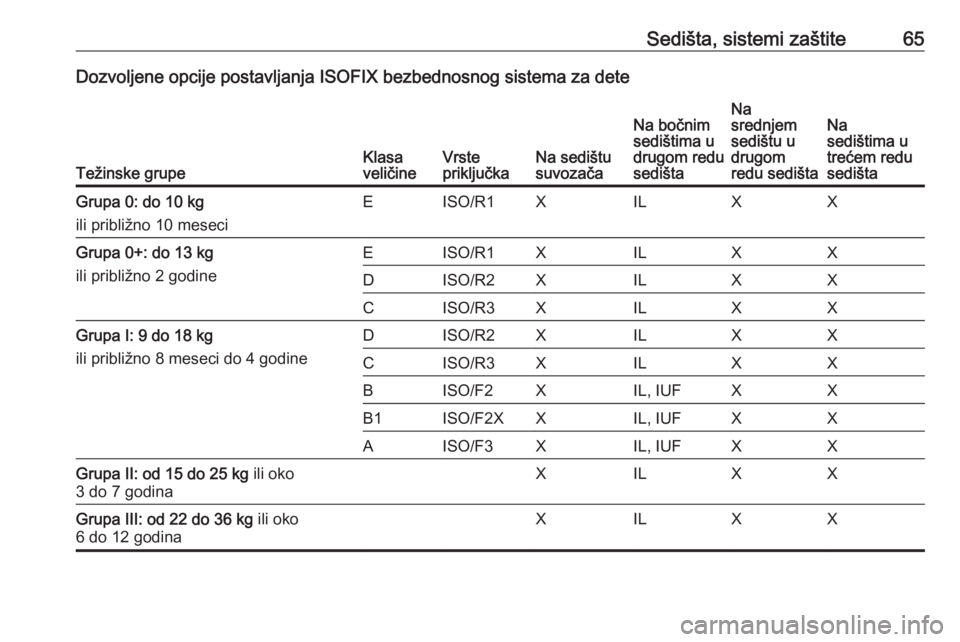

Sedišta, sistemi zaštite65Dozvoljene opcije postavljanja ISOFIX bezbednosnog sistema za dete
Težinske grupeKlasa
veličineVrste
priključkaNa sedištu
suvozača
Na bočnim
sedištima u
drugom redu
sedištaNa
srednjem
sedištu u
drugom
redu sedištaNa
sedištima u
trećem redu
sedištaGrupa 0: do 10 kg
ili približno 10 meseciEISO/R1XILXXGrupa 0+: do 13 kg
ili približno 2 godineEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXGrupa I: 9 do 18 kg
ili približno 8 meseci do 4 godineDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXXGrupa II: od 15 do 25 kg ili oko
3 do 7 godinaXILXXGrupa III: od 22 do 36 kg ili oko
6 do 12 godinaXILXX

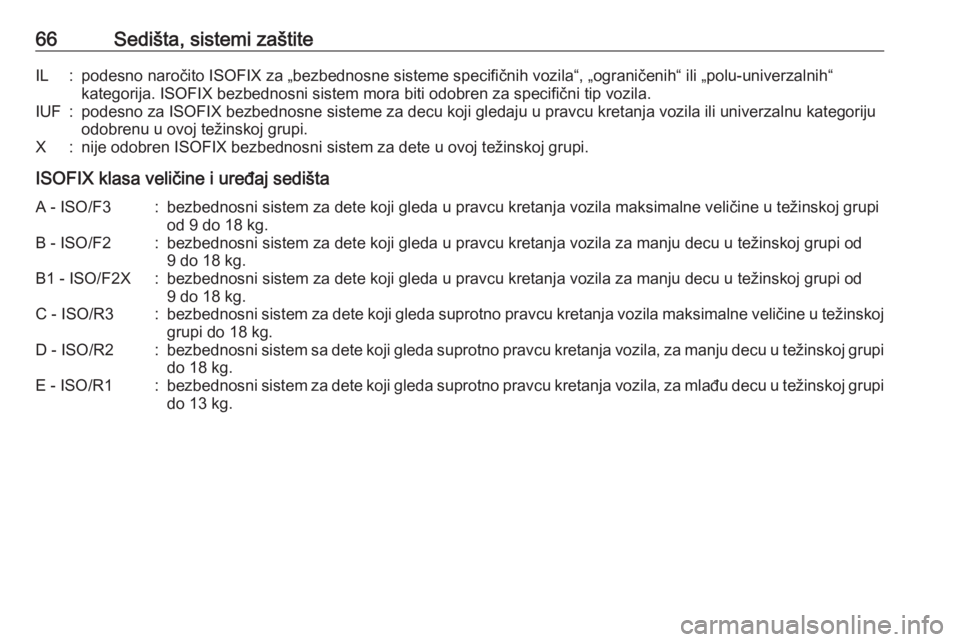

66Sedišta, sistemi zaštiteIL:podesno naročito ISOFIX za „bezbednosne sisteme specifičnih vozila“, „ograničenih“ ili „polu-univerzalnih“
kategorija. ISOFIX bezbednosni sistem mora biti odobren za specifični tip vozila.IUF:podesno za ISOFIX bezbednosne sisteme za decu koji gledaju u pravcu kretanja vozila ili univerzalnu kategoriju
odobrenu u ovoj težinskoj grupi.X:nije odobren ISOFIX bezbednosni sistem za dete u ovoj težinskoj grupi.
ISOFIX klasa veličine i uređaj sedišta
A - ISO/F3:bezbednosni sistem za dete koji gleda u pravcu kretanja vozila maksimalne veličine u težinskoj grupi
od 9 do 18 kg.B - ISO/F2:bezbednosni sistem za dete koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od 9 do 18 kg.B1 - ISO/F2X:bezbednosni sistem za dete koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od9 do 18 kg.C - ISO/R3:bezbednosni sistem za dete koji gleda suprotno pravcu kretanja vozila maksimalne veličine u težinskoj
grupi do 18 kg.D - ISO/R2:bezbednosni sistem sa dete koji gleda suprotno pravcu kretanja vozila, za manju decu u težinskoj grupi do 18 kg.E - ISO/R1:bezbednosni sistem za dete koji gleda suprotno pravcu kretanja vozila, za mlađu decu u težinskoj grupi
do 13 kg.

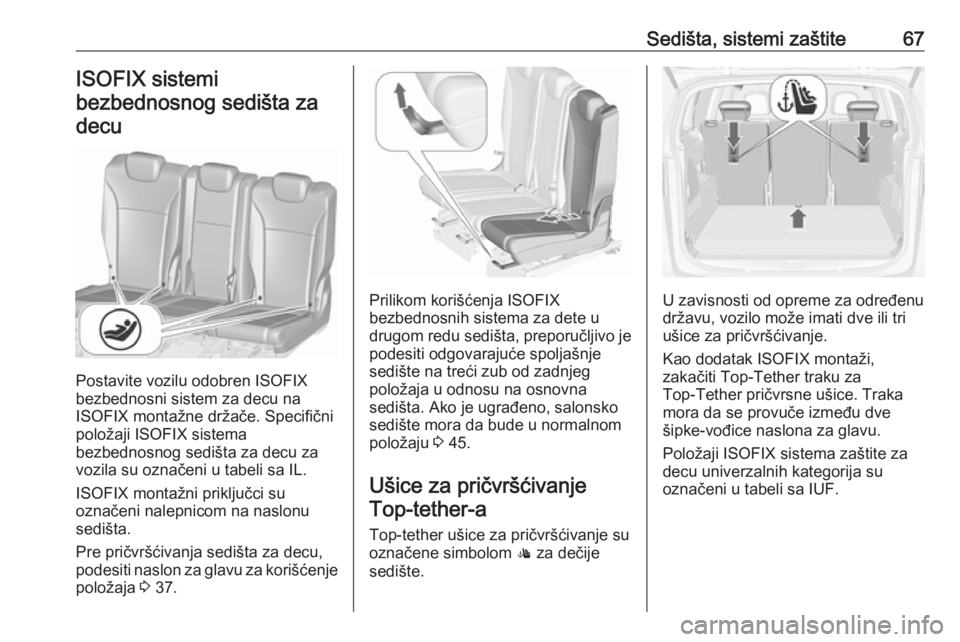

Sedišta, sistemi zaštite67ISOFIX sistemi
bezbednosnog sedišta za decu
Postavite vozilu odobren ISOFIX
bezbednosni sistem za decu na
ISOFIX montažne držače. Specifični
položaji ISOFIX sistema
bezbednosnog sedišta za decu za
vozila su označeni u tabeli sa IL.
ISOFIX montažni priključci su
označeni nalepnicom na naslonu
sedišta.
Pre pričvršćivanja sedišta za decu,
podesiti naslon za glavu za korišćenje položaja 3 37.
Prilikom korišćenja ISOFIX
bezbednosnih sistema za dete u
drugom redu sedišta, preporučljivo je
podesiti odgovarajuće spoljašnje sedište na treći zub od zadnjeg
položaja u odnosu na osnovna
sedišta. Ako je ugrađeno, salonsko
sedište mora da bude u normalnom
položaju 3 45.
Ušice za pričvršćivanje Top‑tether-a
Top-tether ušice za pričvršćivanje su
označene simbolom : za dečije
sedište.U zavisnosti od opreme za određenu državu, vozilo može imati dve ili tri
ušice za pričvršćivanje.
Kao dodatak ISOFIX montaži,
zakačiti Top-Tether traku za
Top-Tether pričvrsne ušice. Traka
mora da se provuče između dve
šipke-vođice naslona za glavu.
Položaji ISOFIX sistema zaštite za
decu univerzalnih kategorija su
označeni u tabeli sa IUF.

68Prostor za odlaganjeProstor za
odlaganjeProstori za odlaganje ...................68
Prostor za odlaganje na armaturi instrument table ........................68
Kaseta za rukavice ....................69
Držači za čaše ........................... 69
Prednji prostor za odlaganje ......70
Prostor za odlaganje na tabli na vratima ...................................... 70
Konzola iznad glave ..................70
Prostor za odlaganje ispod sedišta ...................................... 71
Prostor za odlaganje u naslonu
za ruku ...................................... 71
Prostor za odlaganje na srednjoj konzoli ...................................... 72
Zadnji sistem nosača .................73
Teretni prostor ............................. 81
Prostor za odlaganje pozadi ......84
Pokrivač prtljažnog prostora ......84
Pokrivač poda pozadi ................86
Šine za tovar i kukice ................91
Kukice za vezivanje prtljaga ......91
Sistem za rukovanje teretom .....91
Sigurnosna mreža .....................93Sklopiva tacna ........................... 95
Trougao upozorenja ..................95
Komplet za prvu pomoć .............95
Sistem krovnog nosača ...............96
Krovni nosač .............................. 96
Informacije o utovaru ...................97Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, poklopac prostora
za odlaganje mogao bi da se otvori
i putnike u vozilu mogli bi da
povrede predmeti ako polete u
slučaju snažnog kočenja, nagle
promene pravca ili saobraćajne
nesreće.
Prostor za odlaganje na
armaturi instrument table
