OPEL ZAFIRA C 2016.5 Uputstvo za upotrebu (in Serbian)

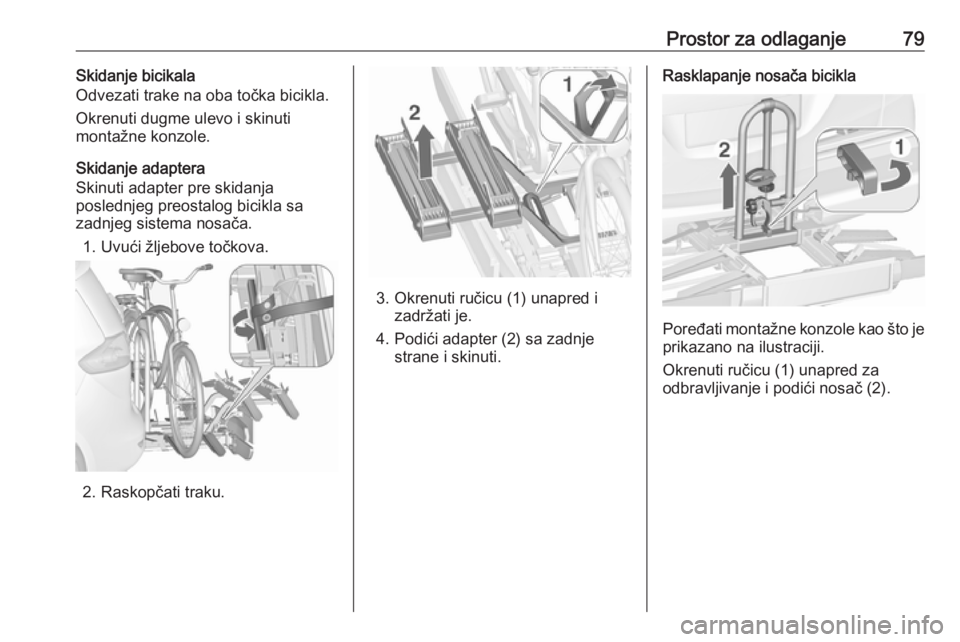

Prostor za odlaganje79Skidanje bicikala
Odvezati trake na oba točka bicikla.
Okrenuti dugme ulevo i skinuti
montažne konzole.
Skidanje adaptera
Skinuti adapter pre skidanja
poslednjeg preostalog bicikla sa
zadnjeg sistema nosača.
1. Uvući žljebove točkova.
2. Raskopčati traku.
3. Okrenuti ručicu (1) unapred i zadržati je.
4. Podići adapter (2) sa zadnje strane i skinuti.
Rasklapanje nosača bicikla
Poređati montažne konzole kao što jeprikazano na ilustraciji.
Okrenuti ručicu (1) unapred za
odbravljivanje i podići nosač (2).

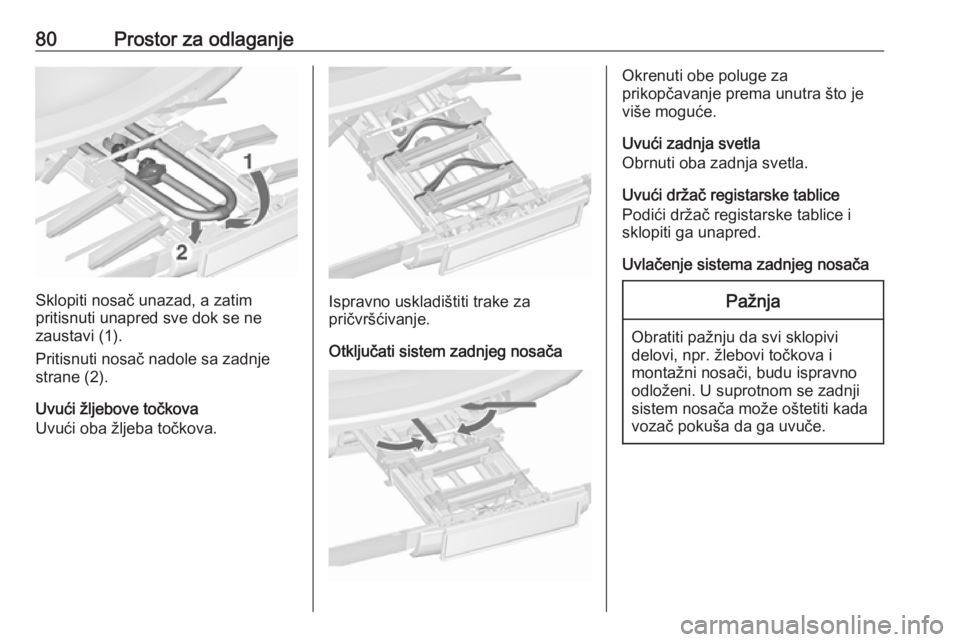

80Prostor za odlaganje
Sklopiti nosač unazad, a zatim
pritisnuti unapred sve dok se ne
zaustavi (1).
Pritisnuti nosač nadole sa zadnje
strane (2).
Uvući žljebove točkova
Uvući oba žljeba točkova.Ispravno uskladištiti trake za
pričvršćivanje.
Otključati sistem zadnjeg nosača
Okrenuti obe poluge za
prikopčavanje prema unutra što je
više moguće.
Uvući zadnja svetla
Obrnuti oba zadnja svetla.
Uvući držač registarske tablice
Podići držač registarske tablice i
sklopiti ga unapred.
Uvlačenje sistema zadnjeg nosačaPažnja
Obratiti pažnju da svi sklopivi delovi, npr. žlebovi točkova i
montažni nosači, budu ispravno
odloženi. U suprotnom se zadnji
sistem nosača može oštetiti kada
vozač pokuša da ga uvuče.

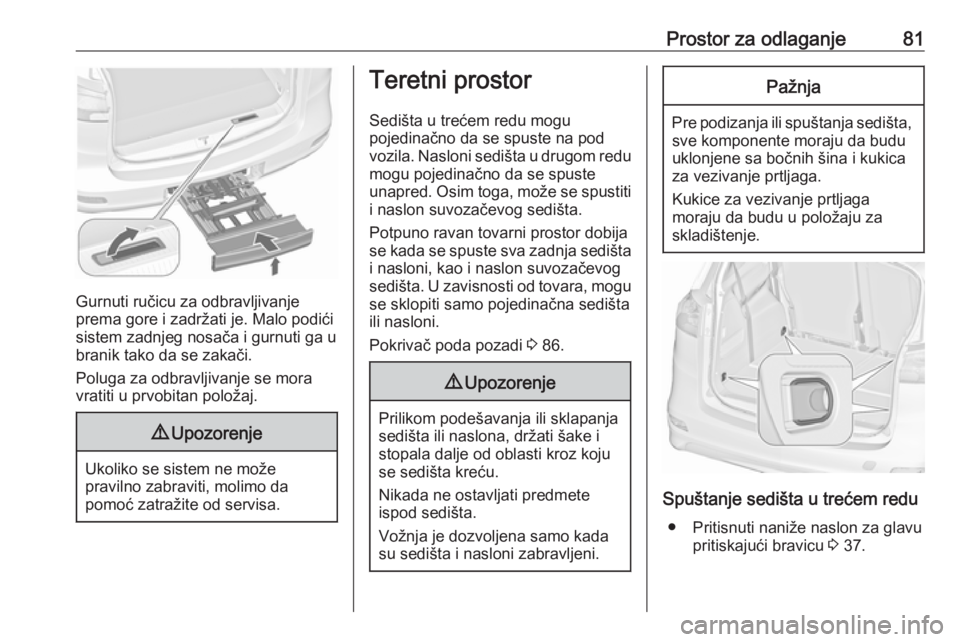

Prostor za odlaganje81
Gurnuti ručicu za odbravljivanje
prema gore i zadržati je. Malo podići
sistem zadnjeg nosača i gurnuti ga u
branik tako da se zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.
9 Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, molimo da
pomoć zatražite od servisa.
Teretni prostor
Sedišta u trećem redu mogu
pojedinačno da se spuste na pod
vozila. Nasloni sedišta u drugom redu
mogu pojedinačno da se spuste
unapred. Osim toga, može se spustiti i naslon suvozačevog sedišta.
Potpuno ravan tovarni prostor dobija
se kada se spuste sva zadnja sedišta i nasloni, kao i naslon suvozačevog
sedišta. U zavisnosti od tovara, mogu
se sklopiti samo pojedinačna sedišta
ili nasloni.
Pokrivač poda pozadi 3 86.9 Upozorenje
Prilikom podešavanja ili sklapanja
sedišta ili naslona, držati šake i
stopala dalje od oblasti kroz koju
se sedišta kreću.
Nikada ne ostavljati predmete
ispod sedišta.
Vožnja je dozvoljena samo kada
su sedišta i nasloni zabravljeni.
Pažnja
Pre podizanja ili spuštanja sedišta, sve komponente moraju da budu
uklonjene sa bočnih šina i kukica
za vezivanje prtljaga.
Kukice za vezivanje prtljaga
moraju da budu u položaju za
skladištenje.
Spuštanje sedišta u trećem redu
● Pritisnuti naniže naslon za glavu pritiskajući bravicu 3 37.

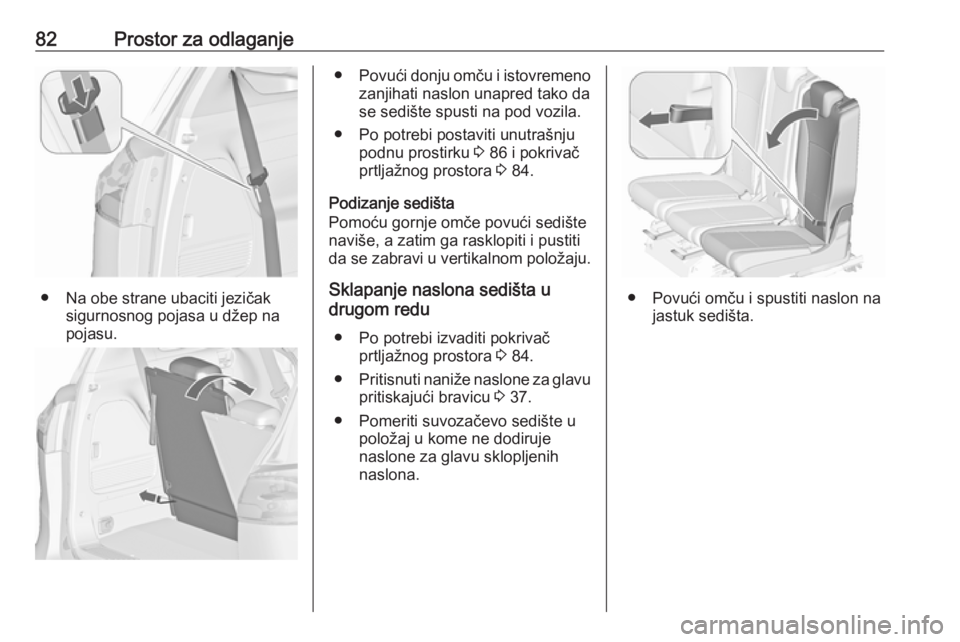

82Prostor za odlaganje
● Na obe strane ubaciti jezičaksigurnosnog pojasa u džep na
pojasu.
● Povući donju omču i istovremeno
zanjihati naslon unapred tako da
se sedište spusti na pod vozila.
● Po potrebi postaviti unutrašnju podnu prostirku 3 86 i pokrivač
prtljažnog prostora 3 84.
Podizanje sedišta
Pomoću gornje omče povući sedište
naviše, a zatim ga rasklopiti i pustiti
da se zabravi u vertikalnom položaju.
Sklapanje naslona sedišta u
drugom redu
● Po potrebi izvaditi pokrivač prtljažnog prostora 3 84.
● Pritisnuti naniže naslone za glavu
pritiskajući bravicu 3 37.
● Pomeriti suvozačevo sedište u položaj u kome ne dodiruje
naslone za glavu sklopljenih
naslona.
● Povući omču i spustiti naslon na jastuk sedišta.

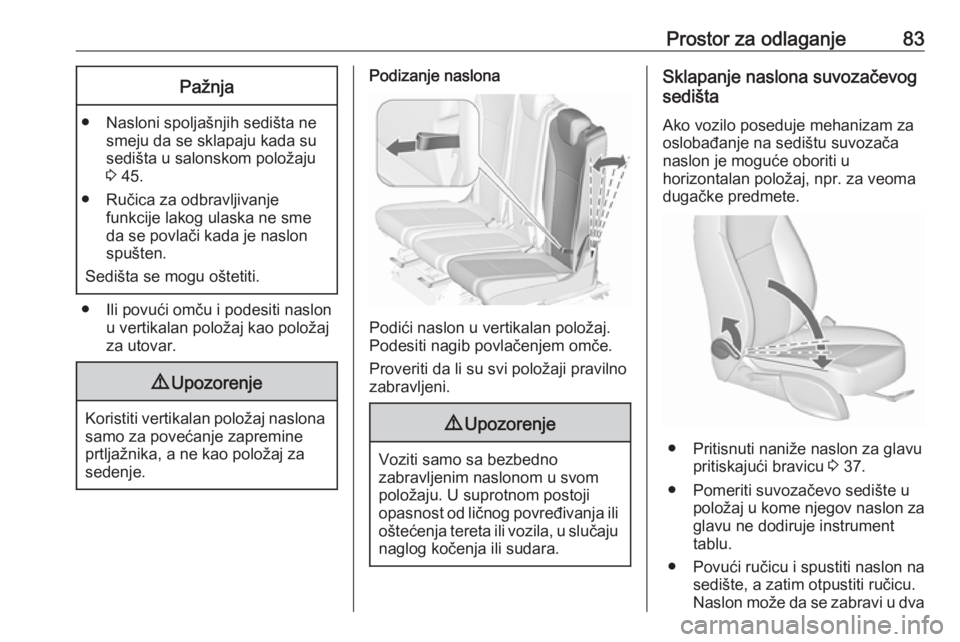

Prostor za odlaganje83Pažnja
● Nasloni spoljašnjih sedišta nesmeju da se sklapaju kada su
sedišta u salonskom položaju 3 45.
● Ručica za odbravljivanje funkcije lakog ulaska ne sme
da se povlači kada je naslon
spušten.
Sedišta se mogu oštetiti.
● Ili povući omču i podesiti naslon u vertikalan položaj kao položaj
za utovar.
9 Upozorenje
Koristiti vertikalan položaj naslona
samo za povećanje zapremine
prtljažnika, a ne kao položaj za
sedenje.
Podizanje naslona
Podići naslon u vertikalan položaj.
Podesiti nagib povlačenjem omče.
Proveriti da li su svi položaji pravilno
zabravljeni.
9 Upozorenje
Voziti samo sa bezbedno
zabravljenim naslonom u svom
položaju. U suprotnom postoji
opasnost od ličnog povređivanja ili oštećenja tereta ili vozila, u slučaju
naglog kočenja ili sudara.
Sklapanje naslona suvozačevog
sedišta
Ako vozilo poseduje mehanizam zaoslobađanje na sedištu suvozača
naslon je moguće oboriti u
horizontalan položaj, npr. za veoma dugačke predmete.
● Pritisnuti naniže naslon za glavu pritiskajući bravicu 3 37.
● Pomeriti suvozačevo sedište u položaj u kome njegov naslon za
glavu ne dodiruje instrument
tablu.
● Povući ručicu i spustiti naslon na sedište, a zatim otpustiti ručicu.
Naslon može da se zabravi u dva

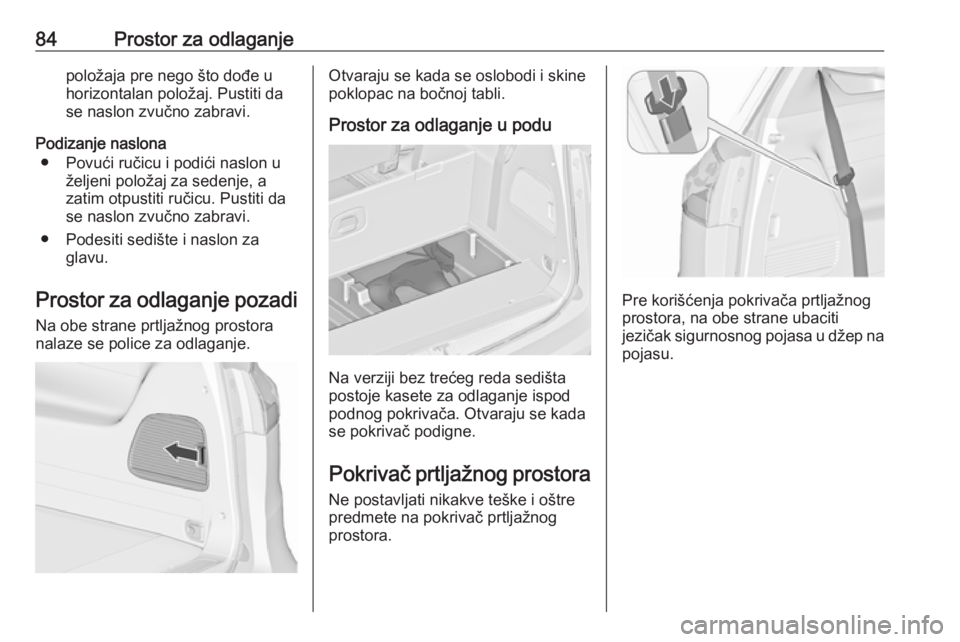

84Prostor za odlaganjepoložaja pre nego što dođe u
horizontalan položaj. Pustiti da
se naslon zvučno zabravi.
Podizanje naslona ● Povući ručicu i podići naslon u željeni položaj za sedenje, a
zatim otpustiti ručicu. Pustiti da
se naslon zvučno zabravi.
● Podesiti sedište i naslon za glavu.
Prostor za odlaganje pozadi Na obe strane prtljažnog prostora
nalaze se police za odlaganje.Otvaraju se kada se oslobodi i skine
poklopac na bočnoj tabli.
Prostor za odlaganje u podu
Na verziji bez trećeg reda sedišta
postoje kasete za odlaganje ispod
podnog pokrivača. Otvaraju se kada se pokrivač podigne.
Pokrivač prtljažnog prostora
Ne postavljati nikakve teške i oštre
predmete na pokrivač prtljažnog
prostora.
Pre korišćenja pokrivača prtljažnog
prostora, na obe strane ubaciti
jezičak sigurnosnog pojasa u džep na pojasu.

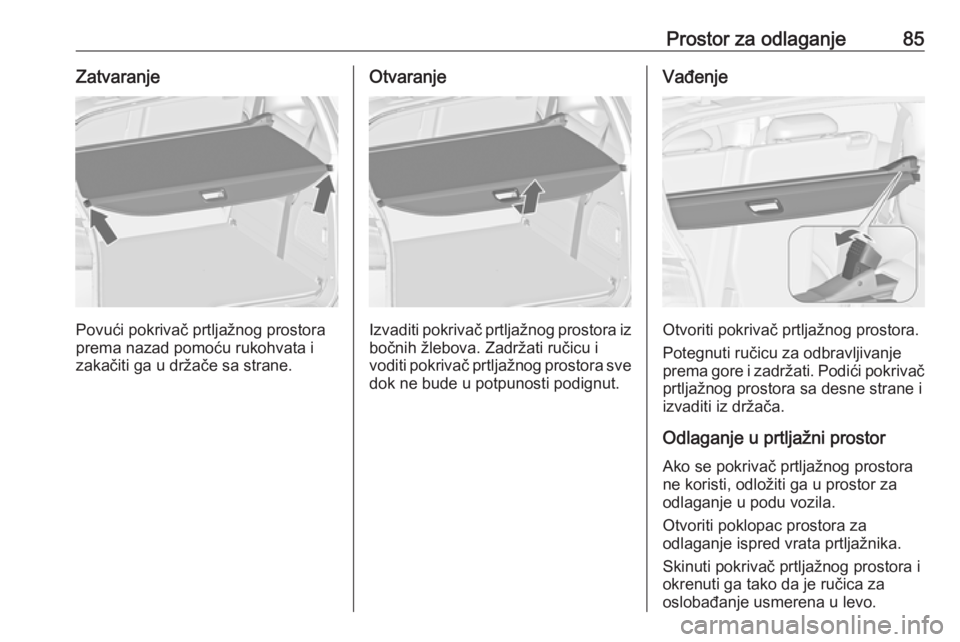

Prostor za odlaganje85Zatvaranje
Povući pokrivač prtljažnog prostora
prema nazad pomoću rukohvata i
zakačiti ga u držače sa strane.
Otvaranje
Izvaditi pokrivač prtljažnog prostora iz bočnih žlebova. Zadržati ručicu i
voditi pokrivač prtljažnog prostora sve
dok ne bude u potpunosti podignut.
Vađenje
Otvoriti pokrivač prtljažnog prostora.
Potegnuti ručicu za odbravljivanje
prema gore i zadržati. Podići pokrivač prtljažnog prostora sa desne strane i
izvaditi iz držača.
Odlaganje u prtljažni prostor Ako se pokrivač prtljažnog prostora
ne koristi, odložiti ga u prostor za
odlaganje u podu vozila.
Otvoriti poklopac prostora za
odlaganje ispred vrata prtljažnika.
Skinuti pokrivač prtljažnog prostora i
okrenuti ga tako da je ručica za
oslobađanje usmerena u levo.

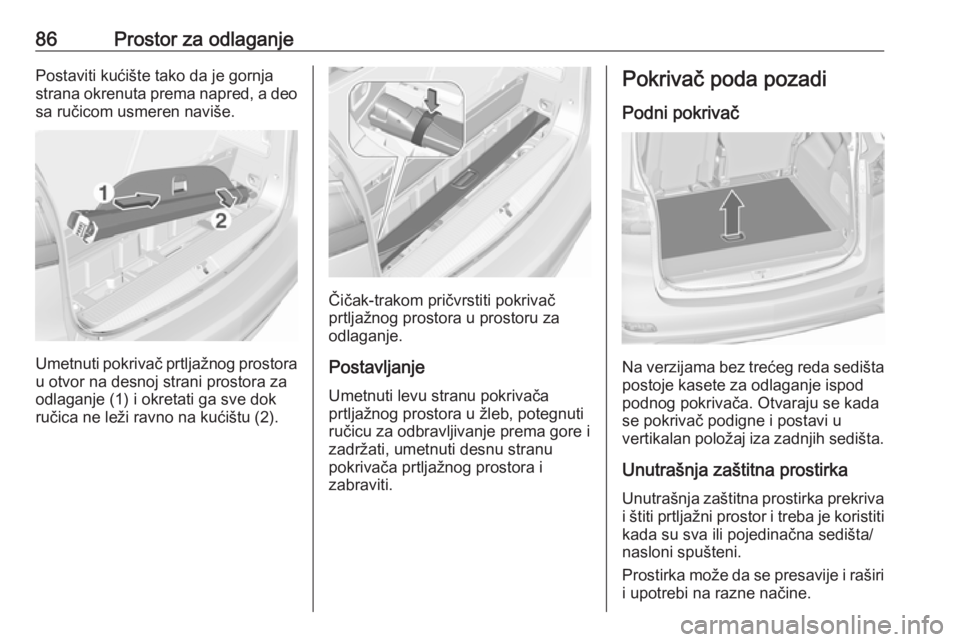

86Prostor za odlaganjePostaviti kućište tako da je gornja
strana okrenuta prema napred, a deo sa ručicom usmeren naviše.
Umetnuti pokrivač prtljažnog prostora
u otvor na desnoj strani prostora za
odlaganje (1) i okretati ga sve dok
ručica ne leži ravno na kućištu (2).
Čičak-trakom pričvrstiti pokrivač
prtljažnog prostora u prostoru za
odlaganje.
Postavljanje Umetnuti levu stranu pokrivača
prtljažnog prostora u žleb, potegnuti
ručicu za odbravljivanje prema gore i
zadržati, umetnuti desnu stranu
pokrivača prtljažnog prostora i
zabraviti.
Pokrivač poda pozadi
Podni pokrivač
Na verzijama bez trećeg reda sedišta postoje kasete za odlaganje ispod
podnog pokrivača. Otvaraju se kada se pokrivač podigne i postavi u
vertikalan položaj iza zadnjih sedišta.
Unutrašnja zaštitna prostirka Unutrašnja zaštitna prostirka prekrivai štiti prtljažni prostor i treba je koristiti
kada su sva ili pojedinačna sedišta/
nasloni spušteni.
Prostirka može da se presavije i raširi i upotrebi na razne načine.

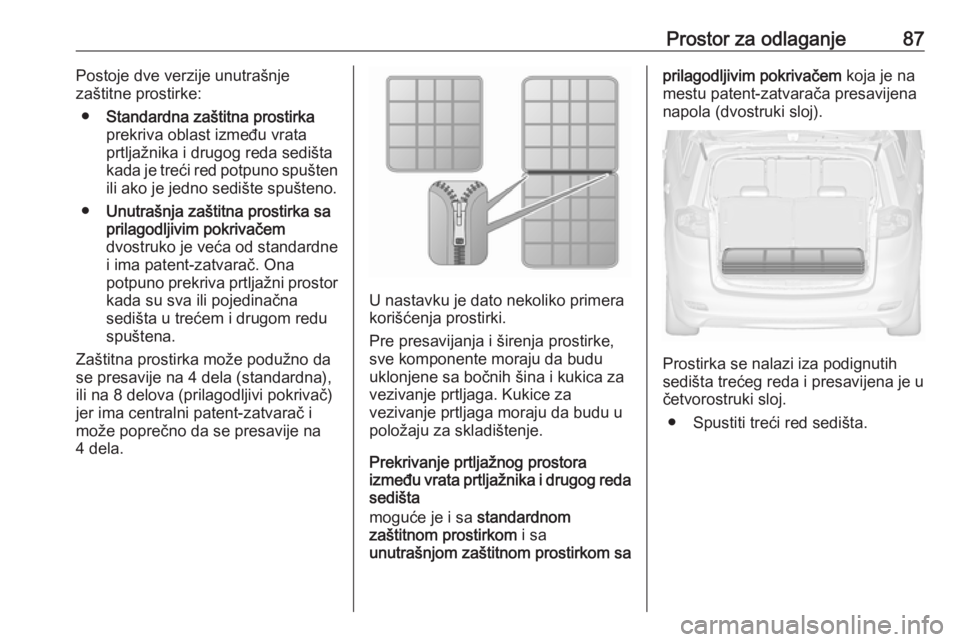

Prostor za odlaganje87Postoje dve verzije unutrašnje
zaštitne prostirke:
● Standardna zaštitna prostirka
prekriva oblast između vrata prtljažnika i drugog reda sedištakada je treći red potpuno spušten ili ako je jedno sedište spušteno.
● Unutrašnja zaštitna prostirka sa
prilagodljivim pokrivačem
dvostruko je veća od standardne
i ima patent-zatvarač. Ona
potpuno prekriva prtljažni prostor kada su sva ili pojedinačna
sedišta u trećem i drugom redu
spuštena.
Zaštitna prostirka može podužno da
se presavije na 4 dela (standardna),
ili na 8 delova (prilagodljivi pokrivač) jer ima centralni patent-zatvarač i
može poprečno da se presavije na
4 dela.
U nastavku je dato nekoliko primera
korišćenja prostirki.
Pre presavijanja i širenja prostirke,
sve komponente moraju da budu
uklonjene sa bočnih šina i kukica za
vezivanje prtljaga. Kukice za
vezivanje prtljaga moraju da budu u
položaju za skladištenje.
Prekrivanje prtljažnog prostora
između vrata prtljažnika i drugog reda
sedišta
moguće je i sa standardnom
zaštitnom prostirkom i sa
unutrašnjom zaštitnom prostirkom sa
prilagodljivim pokrivačem koja je na
mestu patent-zatvarača presavijena
napola (dvostruki sloj).
Prostirka se nalazi iza podignutih
sedišta trećeg reda i presavijena je u
četvorostruki sloj.
● Spustiti treći red sedišta.

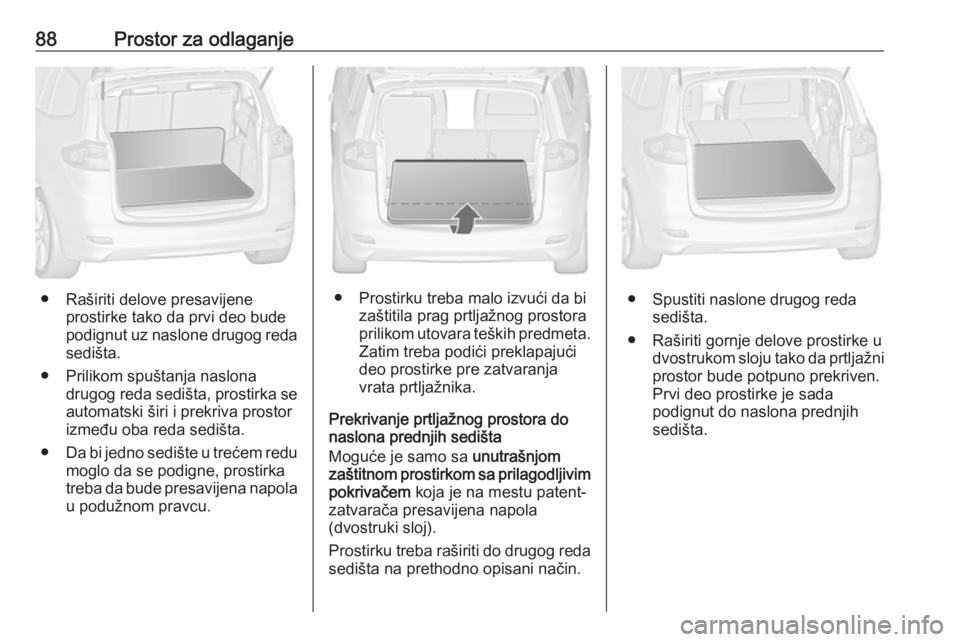

88Prostor za odlaganje
● Raširiti delove presavijeneprostirke tako da prvi deo bude
podignut uz naslone drugog reda
sedišta.
● Prilikom spuštanja naslona drugog reda sedišta, prostirka se
automatski širi i prekriva prostor
između oba reda sedišta.
● Da bi jedno sedište u trećem redu
moglo da se podigne, prostirka
treba da bude presavijena napola u podužnom pravcu.● Prostirku treba malo izvući da bi zaštitila prag prtljažnog prostoraprilikom utovara teških predmeta.
Zatim treba podići preklapajući deo prostirke pre zatvaranja
vrata prtljažnika.
Prekrivanje prtljažnog prostora do
naslona prednjih sedišta
Moguće je samo sa unutrašnjom
zaštitnom prostirkom sa prilagodljivim
pokrivačem koja je na mestu patent-
zatvarača presavijena napola
(dvostruki sloj).
Prostirku treba raširiti do drugog reda sedišta na prethodno opisani način.● Spustiti naslone drugog reda sedišta.
● Raširiti gornje delove prostirke u dvostrukom sloju tako da prtljažniprostor bude potpuno prekriven.Prvi deo prostirke je sada
podignut do naslona prednjih
sedišta.
