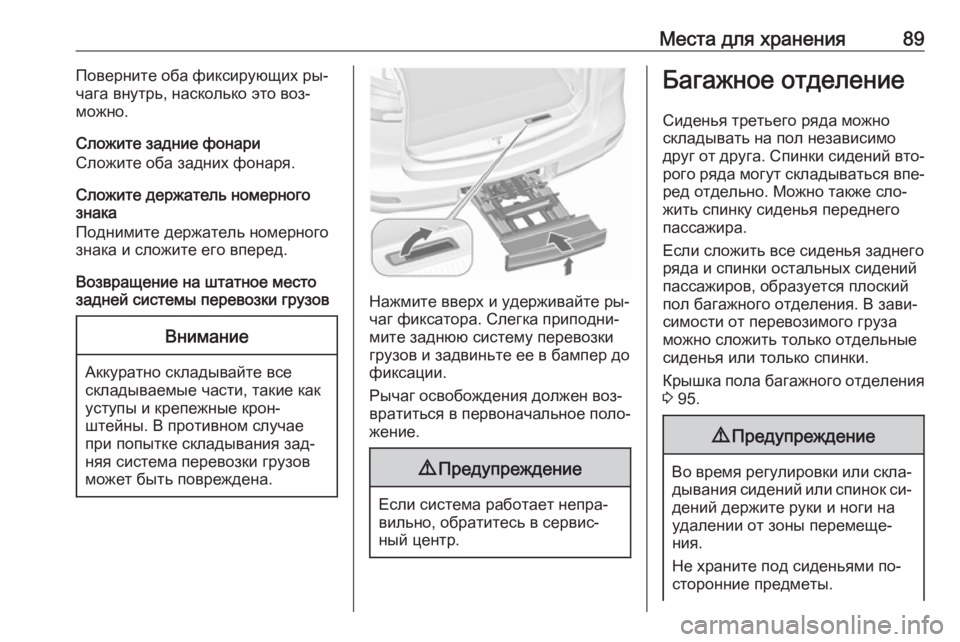

Места для хранения89Поверните оба фиксирующих ры‐
чага внутрь, насколько это воз‐
можно.
Сложите задние фонари
Сложите оба задних фонаря.
Сложите держатель номерного
знака
Поднимите держатель номерного
знака и сложите его вперед.
Возвращение на штатное место
задней системы перевозки грузовВнимание
Аккуратно складывайте все
складываемые части, такие как
уступы и крепежные крон‐
штейны. В противном случае
при попытке складывания зад‐
няя система перевозки грузов
может быть повреждена.
Нажмите вверх и удерживайте ры‐
чаг фиксатора. Слегка приподни‐
мите заднюю систему перевозки
грузов и задвиньте ее в бампер до
фиксации.
Рычаг освобождения должен воз‐
вратиться в первоначальное поло‐
жение.
9 Предупреждение
Если система работает непра‐
вильно, обратитесь в сервис‐ ный центр.
Багажное отделение
Сиденья третьего ряда можно
складывать на пол независимо
друг от друга. Спинки сидений вто‐ рого ряда могут складываться впе‐
ред отдельно. Можно также сло‐
жить спинку сиденья переднего
пассажира.
Если сложить все сиденья заднего
ряда и спинки остальных сидений
пассажиров, образуется плоский
пол багажного отделения. В зави‐
симости от перевозимого груза
можно сложить только отдельные
сиденья или только спинки.
Крышка пола багажного отделения 3 95.9 Предупреждение
Во время регулировки или скла‐
дывания сидений или спинок си‐
дений держите руки и ноги на
удалении от зоны перемеще‐
ния.
Не храните под сиденьями по‐
сторонние предметы.

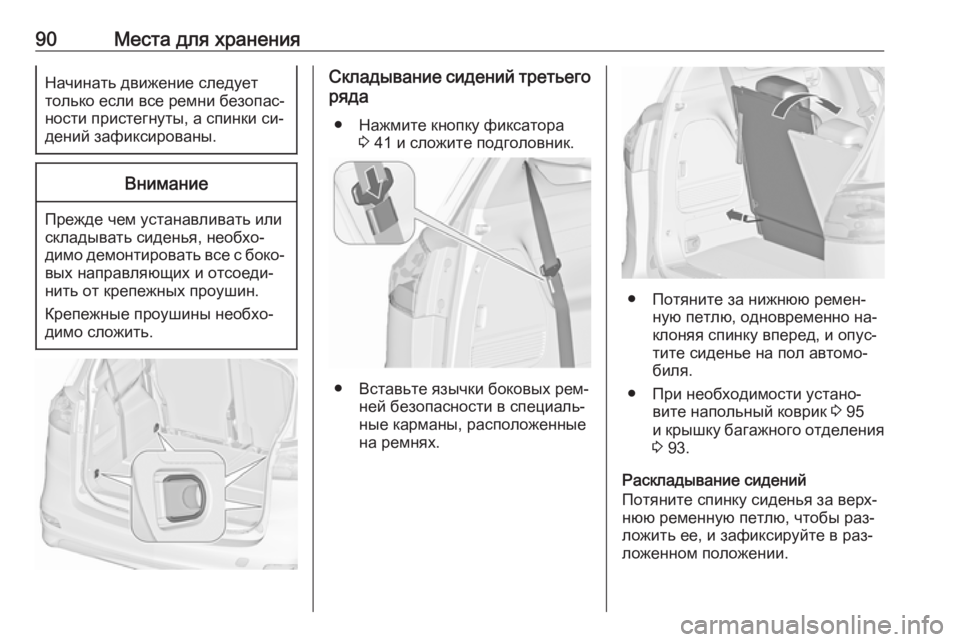

90Места для храненияНачинать движение следует
только если все ремни безопас‐
ности пристегнуты, а спинки си‐
дений зафиксированы.Внимание
Прежде чем устанавливать или
складывать сиденья, необхо‐
димо демонтировать все с боко‐ вых направляющих и отсоеди‐
нить от крепежных проушин.
Крепежные проушины необхо‐
димо сложить.
Складывание сидений третьего
ряда
● Нажмите кнопку фиксатора 3 41 и сложите подголовник.
● Вставьте язычки боковых рем‐
ней безопасности в специаль‐
ные карманы, расположенные
на ремнях.
● Потяните за нижнюю ремен‐ ную петлю, одновременно на‐
клоняя спинку вперед, и опус‐
тите сиденье на пол автомо‐
биля.
● При необходимости устано‐ вите напольный коврик 3 95
и крышку багажного отделения
3 93.
Раскладывание сидений
Потяните спинку сиденья за верх‐
нюю ременную петлю, чтобы раз‐
ложить ее, и зафиксируйте в раз‐
ложенном положении.

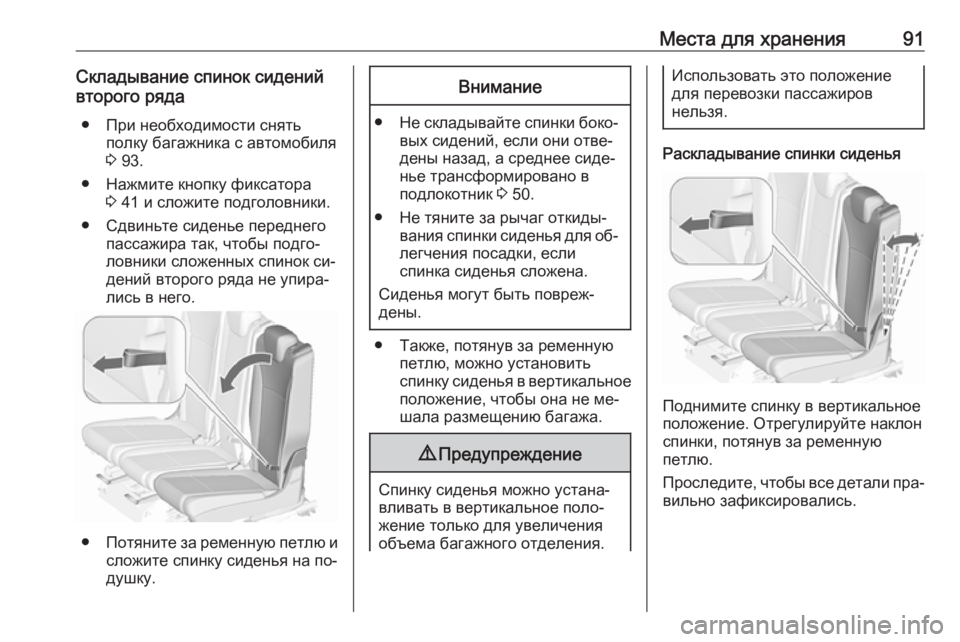

Места для хранения91Складывание спинок сидений
второго ряда
● При необходимости снять полку багажника с автомобиля
3 93.
● Нажмите кнопку фиксатора 3 41 и сложите подголовники.
● Сдвиньте сиденье переднего пассажира так, чтобы подго‐
ловники сложенных спинок си‐
дений второго ряда не упира‐
лись в него.
● Потяните за ременную петлю и
сложите спинку сиденья на по‐
душку.
Внимание
● Не складывайте спинки боко‐
вых сидений, если они отве‐
дены назад, а среднее сиде‐
нье трансформировано в
подлокотник 3 50.
● Не тяните за рычаг откиды‐ вания спинки сиденья для об‐легчения посадки, если
спинка сиденья сложена.
Сиденья могут быть повреж‐
дены.
● Также, потянув за ременную петлю, можно установить
спинку сиденья в вертикальное
положение, чтобы она не ме‐
шала размещению багажа.
9 Предупреждение
Спинку сиденья можно устана‐
вливать в вертикальное поло‐
жение только для увеличения
объема багажного отделения.
Использовать это положение
для перевозки пассажиров
нельзя.
Раскладывание спинки сиденья
Поднимите спинку в вертикальное
положение. Отрегулируйте наклон
спинки, потянув за ременную
петлю.
Проследите, чтобы все детали пра‐ вильно зафиксировались.

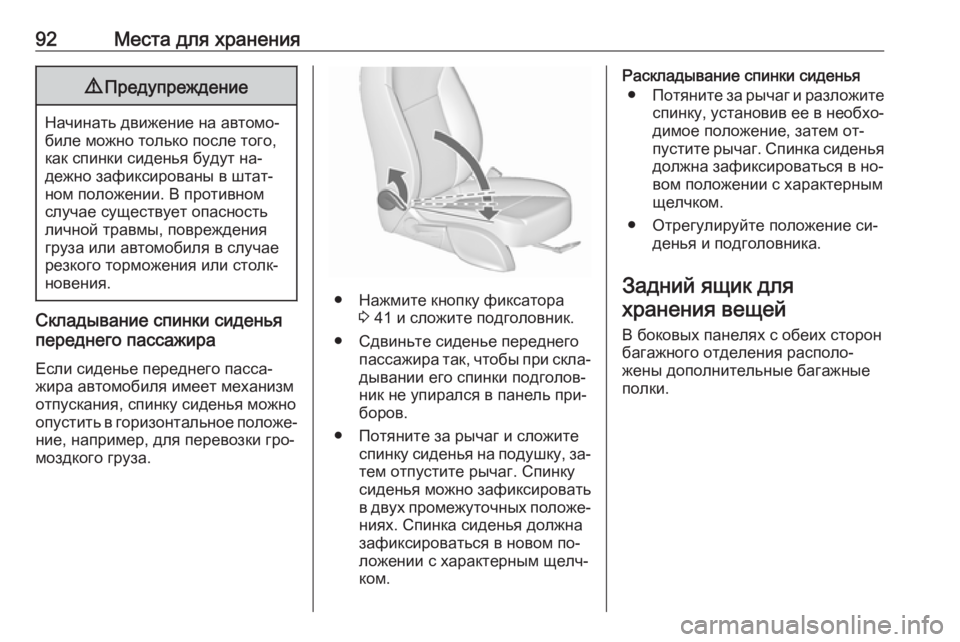

92Места для хранения9Предупреждение
Начинать движение на автомо‐
биле можно только после того,
как спинки сиденья будут на‐
дежно зафиксированы в штат‐
ном положении. В противном
случае существует опасность
личной травмы, повреждения
груза или автомобиля в случае
резкого торможения или столк‐
новения.
Складывание спинки сиденья
переднего пассажира
Если сиденье переднего пасса‐
жира автомобиля имеет механизм
отпускания, спинку сиденья можно
опустить в горизонтальное положе‐ ние, например, для перевозки гро‐
моздкого груза.
● Нажмите кнопку фиксатора 3 41 и сложите подголовник.
● Сдвиньте сиденье переднего пассажира так, чтобы при скла‐
дывании его спинки подголов‐
ник не упирался в панель при‐
боров.
● Потяните за рычаг и сложите спинку сиденья на подушку, за‐тем отпустите рычаг. Спинку
сиденья можно зафиксировать
в двух промежуточных положе‐ ниях. Спинка сиденья должна
зафиксироваться в новом по‐ложении с характерным щелч‐
ком.
Раскладывание спинки сиденья
● Потяните за рычаг и разложите
спинку, установив ее в необхо‐
димое положение, затем от‐
пустите рычаг. Спинка сиденья должна зафиксироваться в но‐
вом положении с характерным
щелчком.
● Отрегулируйте положение си‐ денья и подголовника.
Задний ящик для
хранения вещей
В боковых панелях с обеих сторон
багажного отделения располо‐
жены дополнительные багажные
полки.

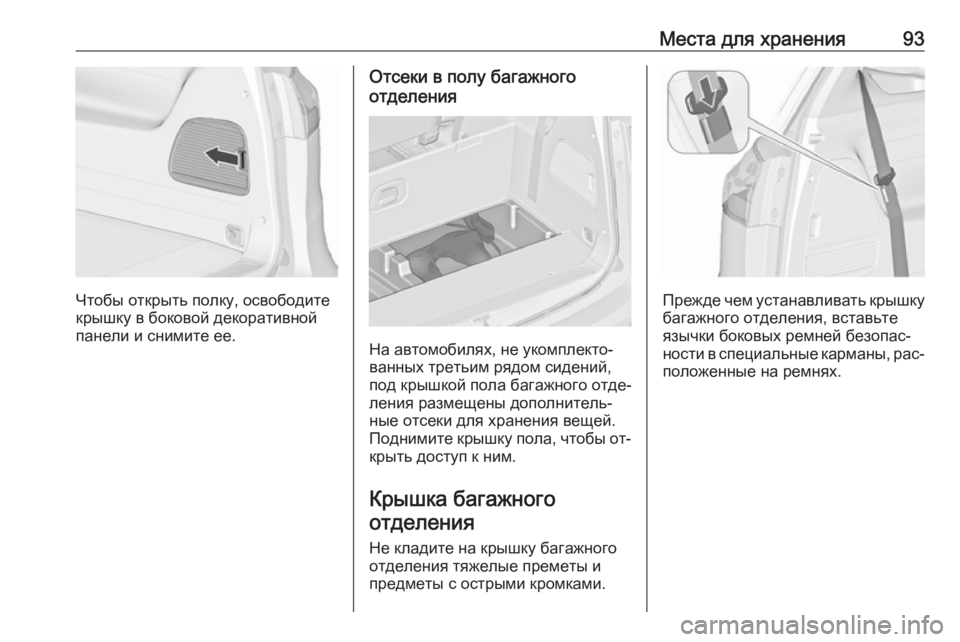

Места для хранения93
Чтобы открыть полку, освободите
крышку в боковой декоративной
панели и снимите ее.
Отсеки в полу багажного
отделения
На автомобилях, не укомплекто‐
ванных третьим рядом сидений,
под крышкой пола багажного отде‐
ления размещены дополнитель‐
ные отсеки для хранения вещей.
Поднимите крышку пола, чтобы от‐
крыть доступ к ним.
Крышка багажного отделения
Не кладите на крышку багажного
отделения тяжелые преметы и
предметы с острыми кромками.
Прежде чем устанавливать крышку багажного отделения, вставьте
язычки боковых ремней безопас‐
ности в специальные карманы, рас‐
положенные на ремнях.

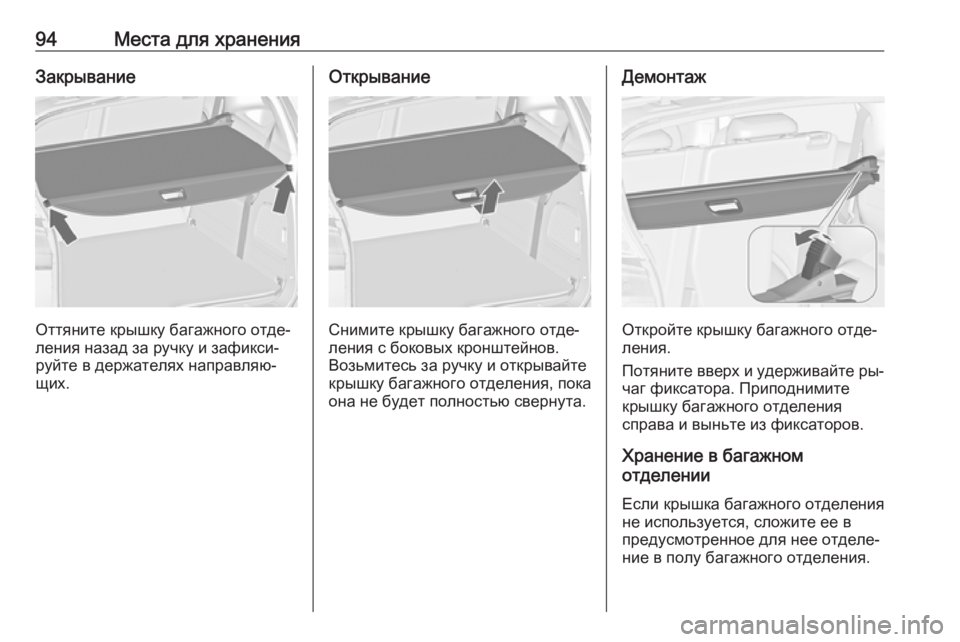

94Места для храненияЗакрывание
Оттяните крышку багажного отде‐
ления назад за ручку и зафикси‐
руйте в держателях направляю‐ щих.
Открывание
Снимите крышку багажного отде‐
ления с боковых кронштейнов.
Возьмитесь за ручку и открывайте
крышку багажного отделения, пока
она не будет полностью свернута.
Демонтаж
Откройте крышку багажного отде‐
ления.
Потяните вверх и удерживайте ры‐
чаг фиксатора. Приподнимите
крышку багажного отделения
справа и выньте из фиксаторов.
Хранение в багажном
отделении
Если крышка багажного отделения
не используется, сложите ее в
предусмотренное для нее отделе‐
ние в полу багажного отделения.

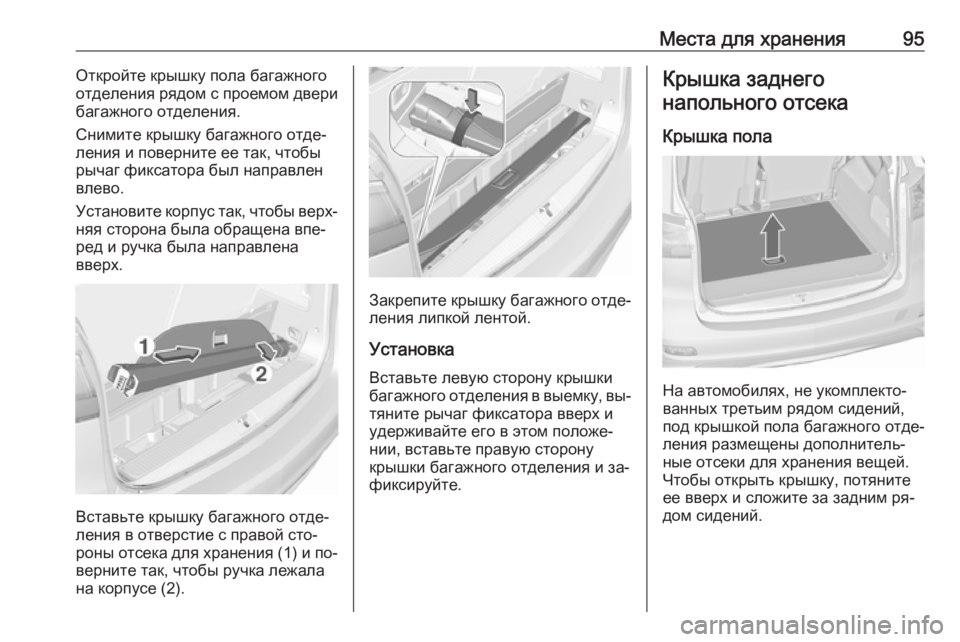

Места для хранения95Откройте крышку пола багажногоотделения рядом с проемом двери
багажного отделения.
Снимите крышку багажного отде‐
ления и поверните ее так, чтобы
рычаг фиксатора был направлен
влево.
Установите корпус так, чтобы верх‐
няя сторона была обращена впе‐
ред и ручка была направлена
вверх.
Вставьте крышку багажного отде‐
ления в отверстие с правой сто‐
роны отсека для хранения (1) и по‐ верните так, чтобы ручка лежала
на корпусе (2).
Закрепите крышку багажного отде‐
ления липкой лентой.
Установка Вставьте левую сторону крышки
багажного отделения в выемку, вы‐ тяните рычаг фиксатора вверх и
удерживайте его в этом положе‐
нии, вставьте правую сторону
крышки багажного отделения и за‐
фиксируйте.
Крышка заднего
напольного отсека
Крышка пола
На автомобилях, не укомплекто‐
ванных третьим рядом сидений,
под крышкой пола багажного отде‐
ления размещены дополнитель‐
ные отсеки для хранения вещей.
Чтобы открыть крышку, потяните
ее вверх и сложите за задним ря‐
дом сидений.

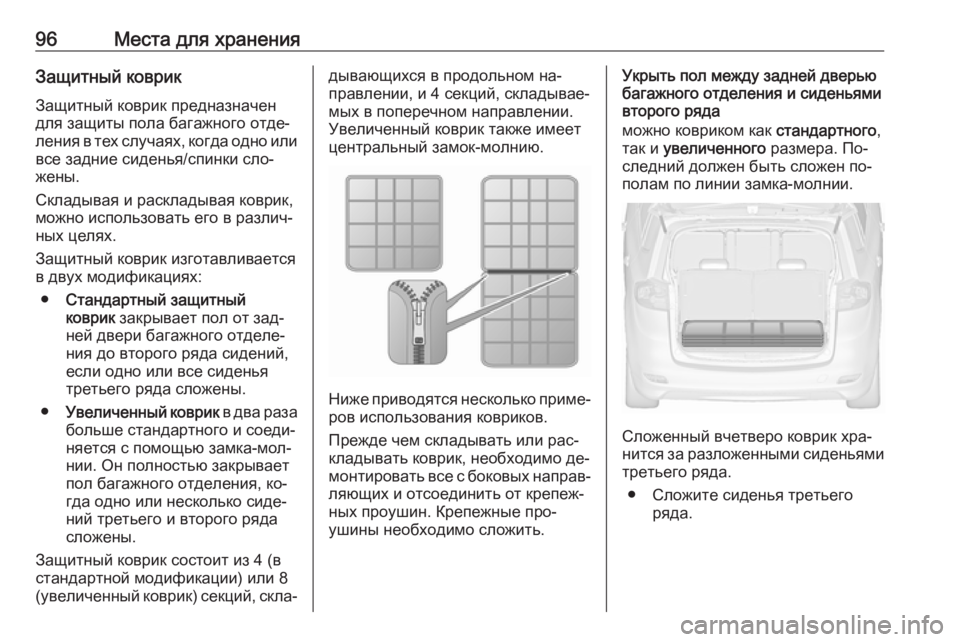

96Места для храненияЗащитный коврикЗащитный коврик предназначен
для защиты пола багажного отде‐
ления в тех случаях, когда одно или все задние сиденья/спинки сло‐жены.
Складывая и раскладывая коврик,
можно использовать его в различ‐
ных целях.
Защитный коврик изготавливается
в двух модификациях:
● Стандартный защитный
коврик закрывает пол от зад‐
ней двери багажного отделе‐
ния до второго ряда сидений,
если одно или все сиденья
третьего ряда сложены.
● Увеличенный коврик в два раза
больше стандартного и соеди‐
няется с помощью замка-мол‐
нии. Он полностью закрывает
пол багажного отделения, ко‐
гда одно или несколько сиде‐
ний третьего и второго ряда
сложены.
Защитный коврик состоит из 4 (в
стандартной модификации) или 8
(увеличенный коврик) секций, скла‐дывающихся в продольном на‐
правлении, и 4 секций, складывае‐ мых в поперечном направлении.
Увеличенный коврик также имеет
центральный замок-молнию.
Ниже приводятся несколько приме‐ ров использования ковриков.
Прежде чем складывать или рас‐
кладывать коврик, необходимо де‐
монтировать все с боковых направ‐
ляющих и отсоединить от крепеж‐
ных проушин. Крепежные про‐
ушины необходимо сложить.
Укрыть пол между задней дверью
багажного отделения и сиденьями
второго ряда
можно ковриком как стандартного,
так и увеличенного размера. По‐
следний должен быть сложен по‐ полам по линии замка-молнии.
Сложенный вчетверо коврик хра‐
нится за разложенными сиденьями
третьего ряда.
● Сложите сиденья третьего ряда.

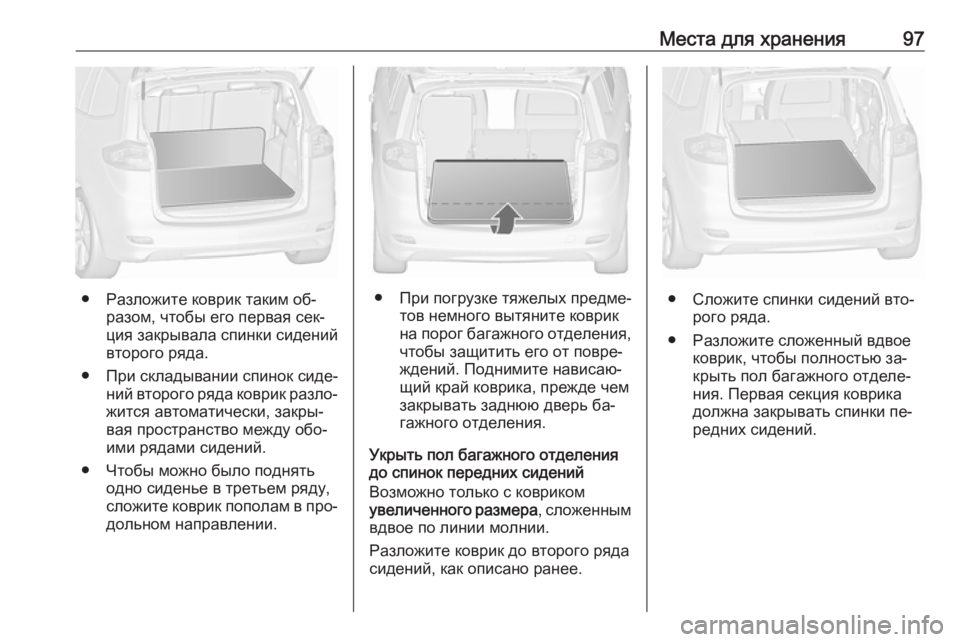

Места для хранения97
● Разложите коврик таким об‐разом, чтобы его первая сек‐
ция закрывала спинки сидений
второго ряда.
● При складывании спинок сиде‐ ний второго ряда коврик разло‐
жится автоматически, закры‐ вая пространство между обо‐
ими рядами сидений.
● Чтобы можно было поднять одно сиденье в третьем ряду,
сложите коврик пополам в про‐ дольном направлении.● При погрузке тяжелых предме‐ тов немного вытяните коврик
на порог багажного отделения,
чтобы защитить его от повре‐
ждений. Поднимите нависаю‐
щий край коврика, прежде чем
закрывать заднюю дверь ба‐
гажного отделения.
Укрыть пол багажного отделения
до спинок передних сидений
Возможно только с ковриком
увеличенного размера , сложенным
вдвое по линии молнии.
Разложите коврик до второго ряда
сидений, как описано ранее.● Сложите спинки сидений вто‐ рого ряда.
● Разложите сложенный вдвое коврик, чтобы полностью за‐
крыть пол багажного отделе‐
ния. Первая секция коврика
должна закрывать спинки пе‐
редних сидений.

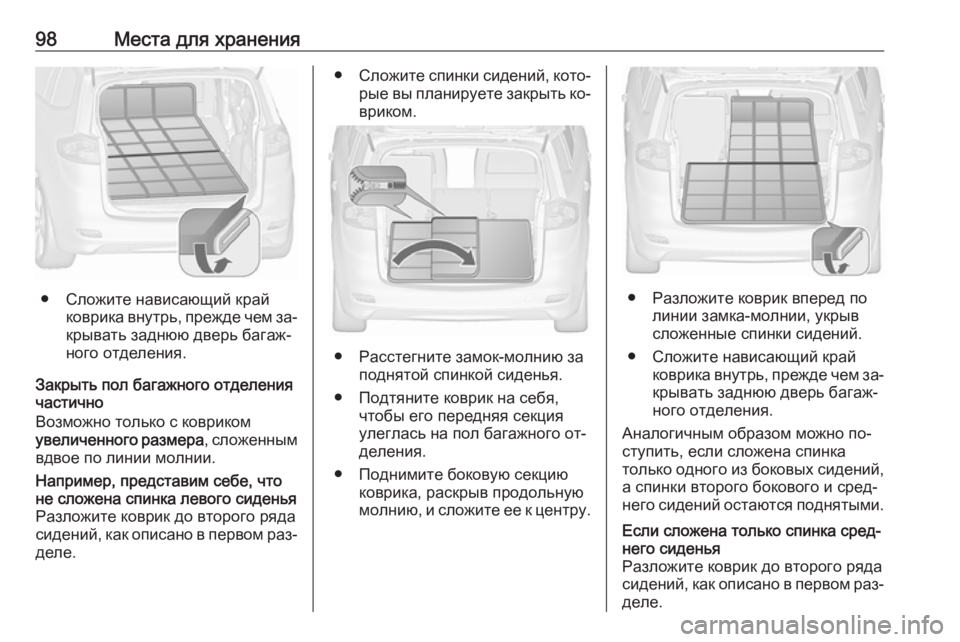

98Места для хранения
● Сложите нависающий крайковрика внутрь, прежде чем за‐крывать заднюю дверь багаж‐
ного отделения.
Закрыть пол багажного отделения частично
Возможно только с ковриком
увеличенного размера , сложенным
вдвое по линии молнии.
Например, представим себе, что
не сложена спинка левого сиденья
Разложите коврик до второго ряда
сидений, как описано в первом раз‐
деле.● Сложите спинки сидений, кото‐
рые вы планируете закрыть ко‐
вриком.
● Расстегните замок-молнию за поднятой спинкой сиденья.
● Подтяните коврик на себя, чтобы его передняя секция
улеглась на пол багажного от‐
деления.
● Поднимите боковую секцию коврика, раскрыв продольную
молнию, и сложите ее к центру.
● Разложите коврик вперед по линии замка-молнии, укрывсложенные спинки сидений.
● Сложите нависающий край коврика внутрь, прежде чем за‐крывать заднюю дверь багаж‐
ного отделения.
Аналогичным образом можно по‐ ступить, если сложена спинка
только одного из боковых сидений, а спинки второго бокового и сред‐
него сидений остаются поднятыми.
Если сложена только спинка сред‐
него сиденья
Разложите коврик до второго ряда
сидений, как описано в первом раз‐
деле.
