OPEL ZAFIRA C 2016.5 Инструкция по эксплуатации (in Russian)

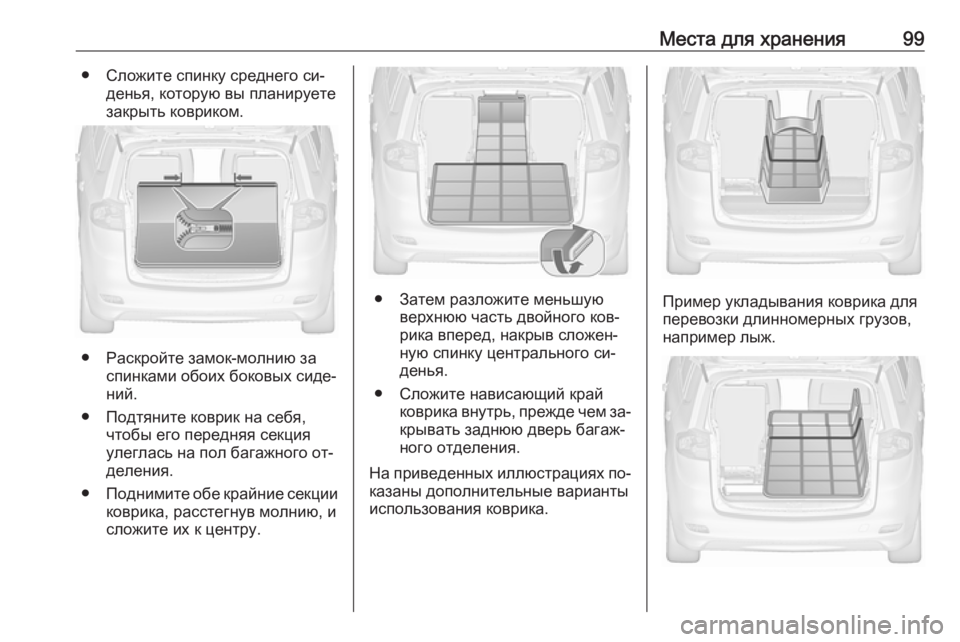

Места для хранения99● Сложите спинку среднего си‐денья, которую вы планируете
закрыть ковриком.
● Раскройте замок-молнию за спинками обоих боковых сиде‐
ний.
● Подтяните коврик на себя, чтобы его передняя секция
улеглась на пол багажного от‐
деления.
● Поднимите обе крайние секции
коврика, расстегнув молнию, и сложите их к центру.
● Затем разложите меньшую верхнюю часть двойного ков‐
рика вперед, накрыв сложен‐
ную спинку центрального си‐
денья.
● Сложите нависающий край коврика внутрь, прежде чем за‐крывать заднюю дверь багаж‐
ного отделения.
На приведенных иллюстрациях по‐ казаны дополнительные варианты
использования коврика.Пример укладывания коврика для
перевозки длинномерных грузов,
например лыж.

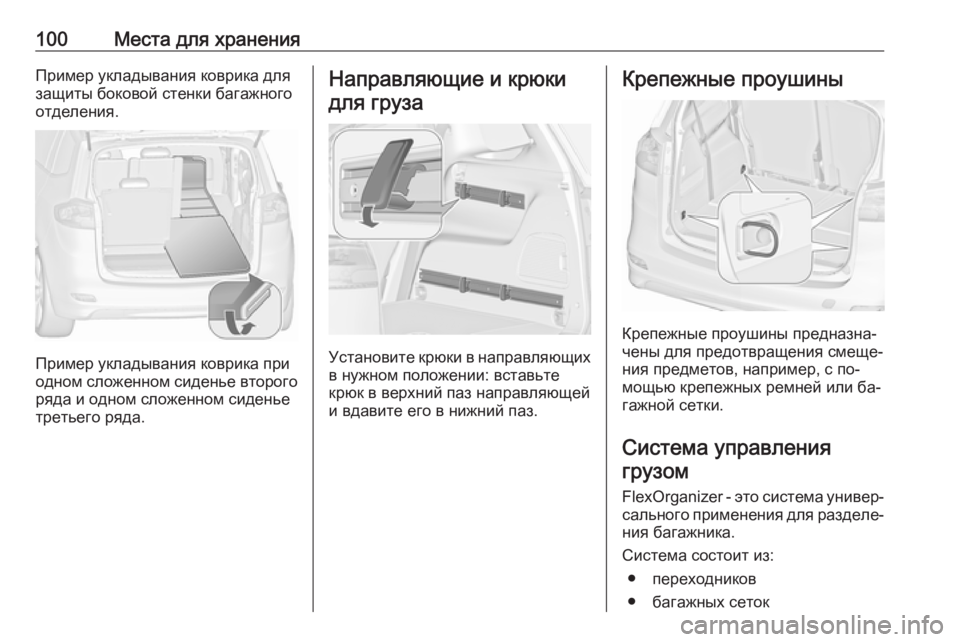

100Места для храненияПример укладывания коврика для
защиты боковой стенки багажного отделения.
Пример укладывания коврика при
одном сложенном сиденье второго ряда и одном сложенном сиденье
третьего ряда.
Направляющие и крюки
для груза
Установите крюки в направляющих в нужном положении: вставьте
крюк в верхний паз направляющей
и вдавите его в нижний паз.
Крепежные проушины
Крепежные проушины предназна‐
чены для предотвращения смеще‐
ния предметов, например, с по‐
мощью крепежных ремней или ба‐
гажной сетки.
Система управления грузом
FlexOrganizer - это система универ‐
сального применения для разделе‐
ния багажника.
Система состоит из: ● переходников
● багажных сеток

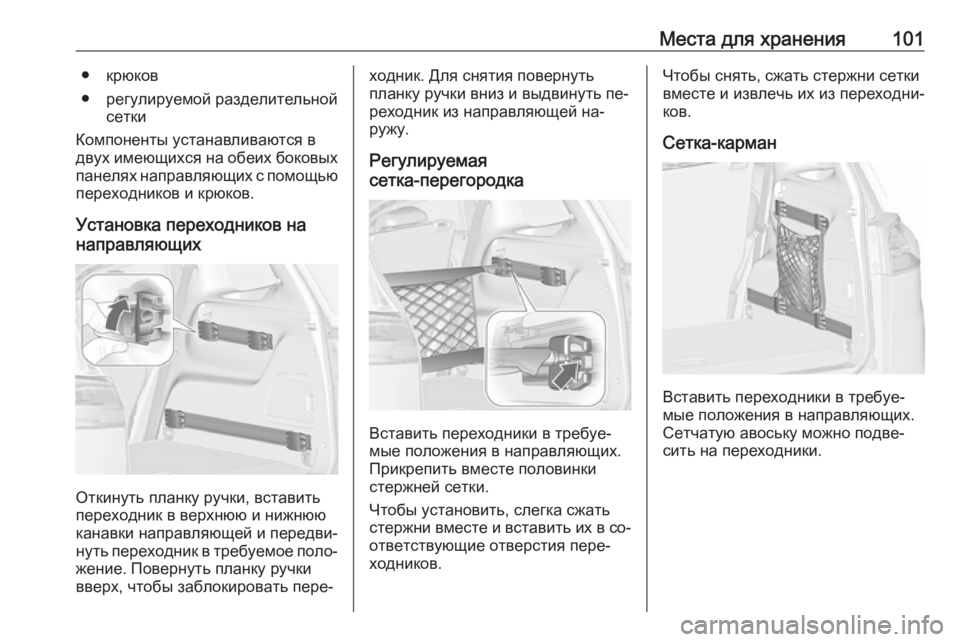

Места для хранения101● крюков
● регулируемой разделительной сетки
Компоненты устанавливаются в
двух имеющихся на обеих боковых
панелях направляющих с помощью переходников и крюков.
Установка переходников на
направляющих
Откинуть планку ручки, вставить
переходник в верхнюю и нижнюю
канавки направляющей и передви‐
нуть переходник в требуемое поло‐ жение. Повернуть планку ручки
вверх, чтобы заблокировать пере‐
ходник. Для снятия повернуть
планку ручки вниз и выдвинуть пе‐
реходник из направляющей на‐
ружу.
Регулируемая
сетка-перегородка
Вставить переходники в требуе‐
мые положения в направляющих. Прикрепить вместе половинки
стержней сетки.
Чтобы установить, слегка сжать стержни вместе и вставить их в со‐
ответствующие отверстия пере‐
ходников.
Чтобы снять, сжать стержни сетки
вместе и извлечь их из переходни‐
ков.
Сетка-карман
Вставить переходники в требуе‐
мые положения в направляющих. Сетчатую авоську можно подве‐
сить на переходники.

102Места для храненияУстановка крючков на
направляющих
Вначале вставить крюк в требуе‐
мое положение в верхнюю канавку
направляющей, а затем прижать
его в нижнюю канавку. Чтобы
снять, вначале вытянуть крюк из
верхней канавки.
Разделительная сетка перед
задней дверью
Устанавливается перед задней
дверью багажного отделения.
Перед установкой сетки необхо‐ димо сложить четыре наконечника
штоков сетки, повернув их против
часовой стрелки.
Чтобы установить сетку, сожмите
наконечники штоков сетки к центру и вставьте их в отверстия в обивке
проема двери багажного отделе‐
ния. Опора большей длины вставл‐
яется сверху.
Для снятия прижмите опоры сетки
одну к другой и выньте их.
Багажная сетка
Защитная перегородка может уста‐ навливаться за вторым рядом си‐
дений или за передними сиде‐
ньями.
Перевозка людей за защитной пе‐
регородкой запрещена.
Установка за вторым рядом
сидений
● В раме крыши над вторым ря‐ дом сидений имеются два мон‐
тажных отверстия: подвесьте и

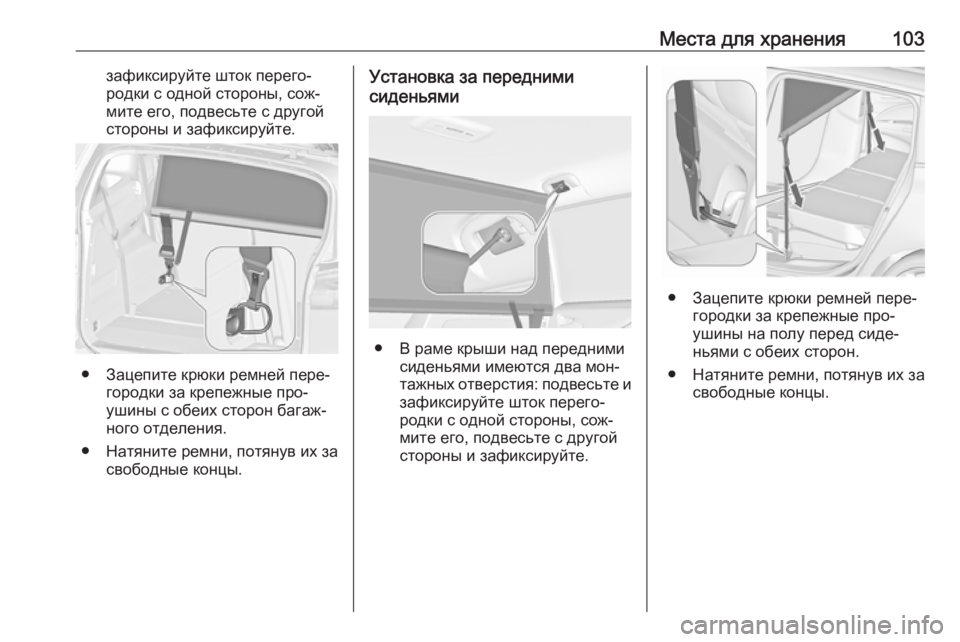

Места для хранения103зафиксируйте шток перего‐
родки с одной стороны, сож‐
мите его, подвесьте с другой стороны и зафиксируйте.
● Зацепите крюки ремней пере‐ городки за крепежные про‐ушины с обеих сторон багаж‐
ного отделения.
● Натяните ремни, потянув их за свободные концы.
Установка за передними
сиденьями
● В раме крыши над передними сиденьями имеются два мон‐
тажных отверстия: подвесьте и
зафиксируйте шток перего‐
родки с одной стороны, сож‐
мите его, подвесьте с другой стороны и зафиксируйте.
● Зацепите крюки ремней пере‐ городки за крепежные про‐ушины на полу перед сиде‐
ньями с обеих сторон.
● Натяните ремни, потянув их за свободные концы.

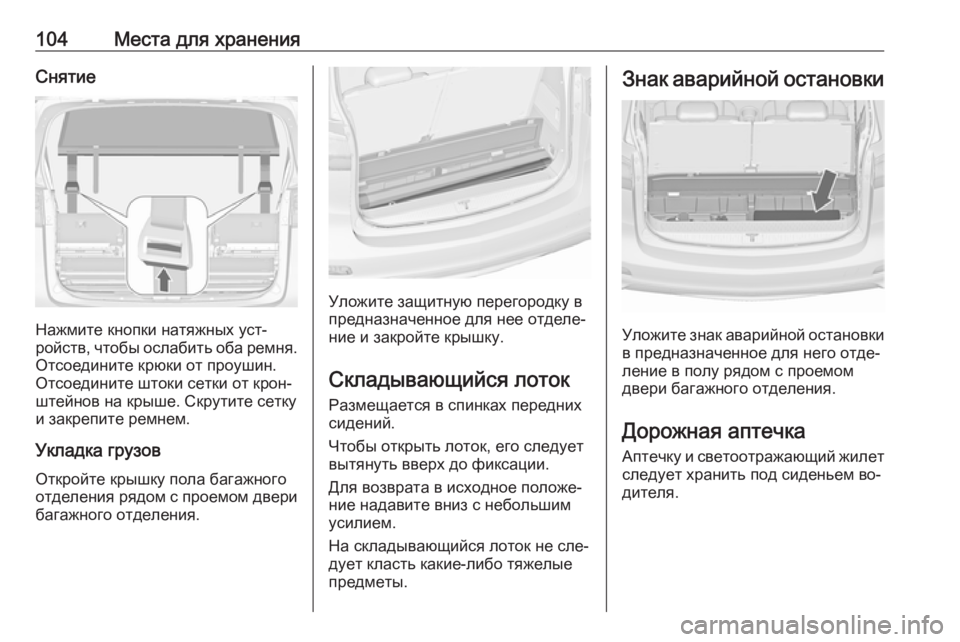

104Места для храненияСнятие
Нажмите кнопки натяжных уст‐
ройств, чтобы ослабить оба ремня. Отсоедините крюки от проушин.
Отсоедините штоки сетки от крон‐
штейнов на крыше. Скрутите сетку
и закрепите ремнем.
Укладка грузов Откройте крышку пола багажного
отделения рядом с проемом двери багажного отделения.
Уложите защитную перегородку в
предназначенное для нее отделе‐
ние и закройте крышку.
Складывающийся лоток Размещается в спинках передних
сидений.
Чтобы открыть лоток, его следует
вытянуть вверх до фиксации.
Для возврата в исходное положе‐
ние надавите вниз с небольшим усилием.
На складывающийся лоток не сле‐
дует класть какие-либо тяжелые
предметы.
Знак аварийной остановки
Уложите знак аварийной остановки в предназначенное для него отде‐
ление в полу рядом с проемом
двери багажного отделения.
Дорожная аптечка
Аптечку и светоотражающий жилет
следует хранить под сиденьем во‐
дителя.

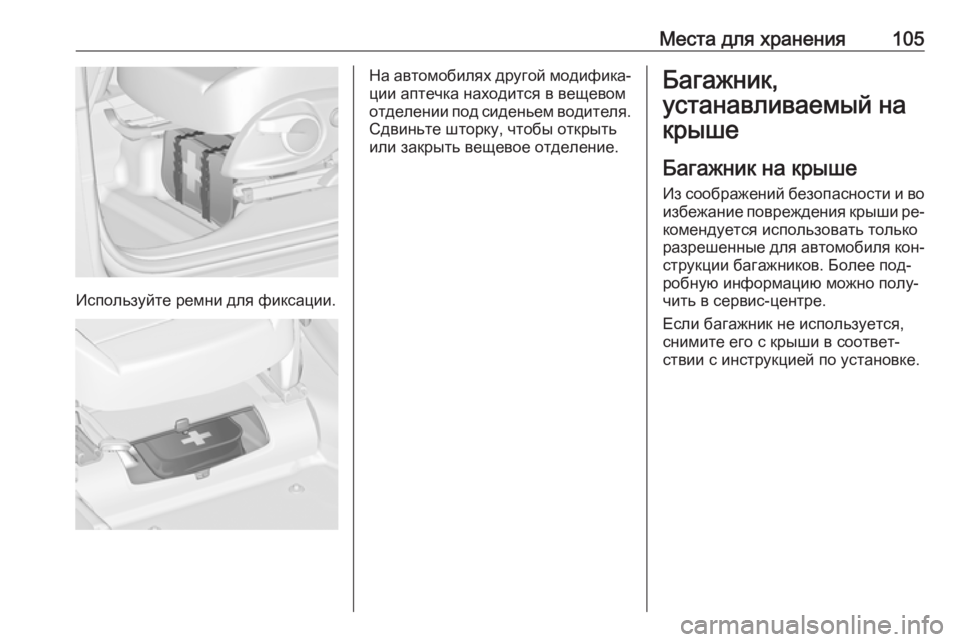

Места для хранения105
Используйте ремни для фиксации.
На автомобилях другой модифика‐
ции аптечка находится в вещевом
отделении под сиденьем водителя. Сдвиньте шторку, чтобы открыть
или закрыть вещевое отделение.Багажник,
устанавливаемый на крыше
Багажник на крышеИз соображений безопасности и во
избежание повреждения крыши ре‐
комендуется использовать только
разрешенные для автомобиля кон‐ струкции багажников. Более под‐
робную информацию можно полу‐
чить в сервис-центре.
Если багажник не используется,
снимите его с крыши в соответ‐
ствии с инструкцией по установке.

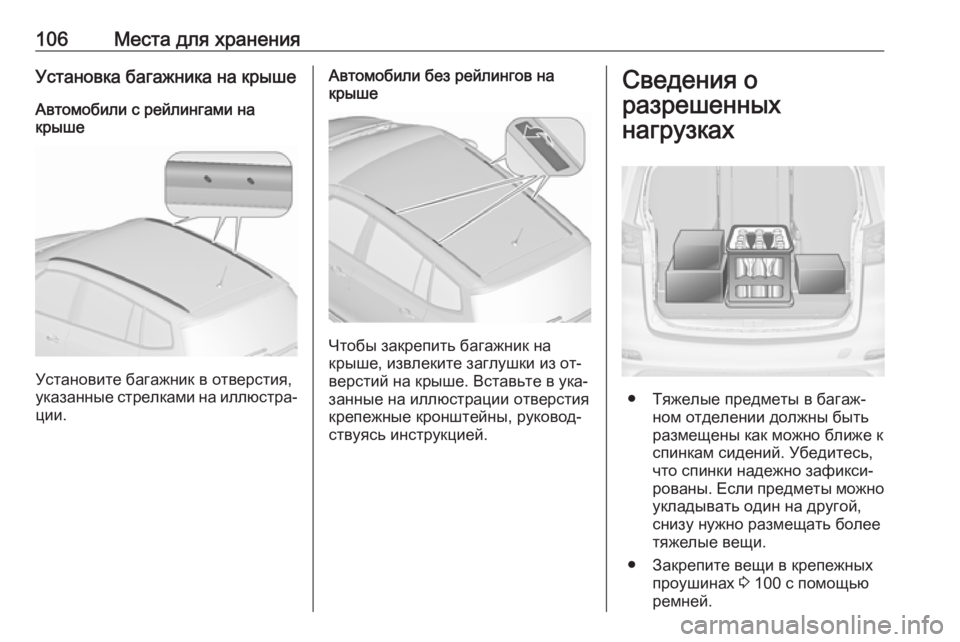

106Места для храненияУстановка багажника на крыше
Автомобили с рейлингами на
крыше
Установите багажник в отверстия,
указанные стрелками на иллюстра‐ ции.
Автомобили без рейлингов на
крыше
Чтобы закрепить багажник на
крыше, извлеките заглушки из от‐
верстий на крыше. Вставьте в ука‐
занные на иллюстрации отверстия
крепежные кронштейны, руковод‐
ствуясь инструкцией.
Сведения о
разрешенных
нагрузках
● Тяжелые предметы в багаж‐ ном отделении должны быть
размещены как можно ближе к
спинкам сидений. Убедитесь,
что спинки надежно зафикси‐
рованы. Если предметы можно
укладывать один на другой,
снизу нужно размещать более
тяжелые вещи.
● Закрепите вещи в крепежных проушинах 3 100 с помощью
ремней.

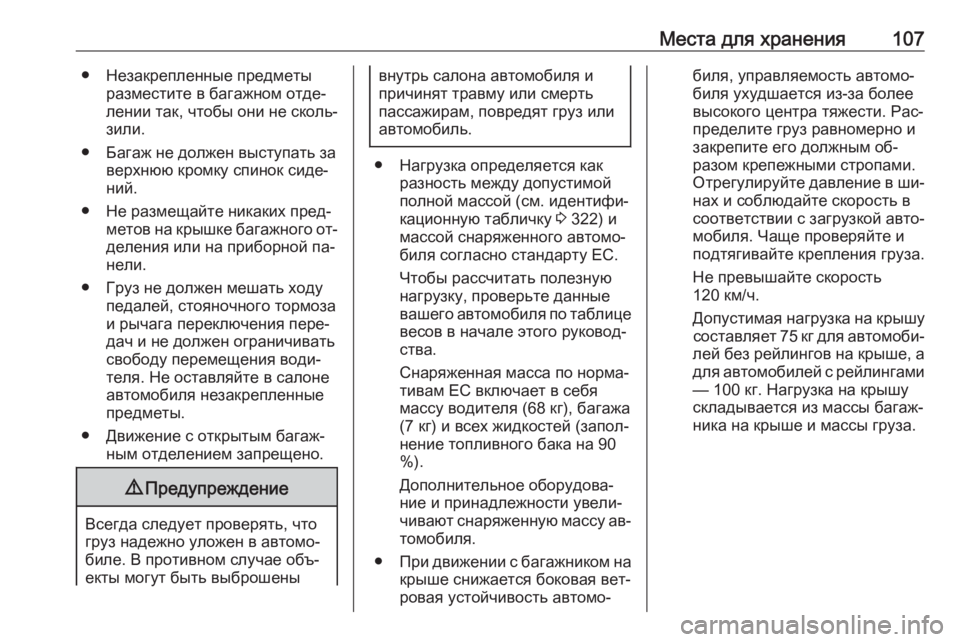

Места для хранения107● Незакрепленные предметыразместите в багажном отде‐лении так, чтобы они не сколь‐
зили.
● Багаж не должен выступать за верхнюю кромку спинок сиде‐
ний.
● Не размещайте никаких пред‐ метов на крышке багажного от‐деления или на приборной па‐
нели.
● Груз не должен мешать ходу педалей, стояночного тормоза
и рычага переключения пере‐
дач и не должен ограничивать
свободу перемещения води‐
теля. Не оставляйте в салоне
автомобиля незакрепленные
предметы.
● Движение с открытым багаж‐ ным отделением запрещено.9Предупреждение
Всегда следует проверять, что
груз надежно уложен в автомо‐
биле. В противном случае объ‐
екты могут быть выброшены
внутрь салона автомобиля и
причинят травму или смерть
пассажирам, повредят груз или
автомобиль.
● Нагрузка определяется как разность между допустимой
полной массой (см. идентифи‐
кационную табличку 3 322) и
массой снаряженного автомо‐
биля согласно стандарту EC.
Чтобы рассчитать полезную
нагрузку, проверьте данные
вашего автомобиля по таблице
весов в начале этого руковод‐
ства.
Снаряженная масса по норма‐
тивам ЕС включает в себя
массу водителя (68 кг), багажа
(7 кг) и всех жидкостей (запол‐
нение топливного бака на 90
%).
Дополнительное оборудова‐
ние и принадлежности увели‐
чивают снаряженную массу ав‐
томобиля.
● При движении с багажником на
крыше снижается боковая вет‐ ровая устойчивость автомо‐
биля, управляемость автомо‐
биля ухудшается из-за более
высокого центра тяжести. Рас‐
пределите груз равномерно и
закрепите его должным об‐
разом крепежными стропами.
Отрегулируйте давление в ши‐
нах и соблюдайте скорость в
соответствии с загрузкой авто‐
мобиля. Чаще проверяйте и
подтягивайте крепления груза.
Не превышайте скорость
120 км/ч.
Допустимая нагрузка на крышу составляет 75 кг для автомоби‐
лей без рейлингов на крыше, а для автомобилей с рейлингами
— 100 кг. Нагрузка на крышу
складывается из массы багаж‐
ника на крыше и массы груза.
