Прилади та органи управління119Щоб виконати скидання, натисніть
SET/CLR . При цьому запалювання
має бути увімкнене, але двигун не
повинен працювати.
Коли система визначить, що термін
служби мастила зменшився, в
інформаційному центрі водія
відобразиться Change Engine Oil
Soon (Замініть масло
якнайшвидше) або код
попередження. Виконайте заміну
мастила та фільтра на станції
технічного обслуговування
протягом тижня або через 500 км
(залежно від того, що настане
першим).
Інформаційний центр водія 3 130.
Інформація про обслуговування
3 308.
Контрольні індикатори
Описані контрольні індикатори
доситупні не для всіх автомобілів.
Опис стосується всіх версій
приладів. У залежності від
устаткування автомобіля
розташування контрольних
індикаторів може відрізнятися.Після ввімкнення системи
запалювання для перевірки
функціональності ненадовго
засвітиться більшість контрольних
індикаторів.
Кольори контрольних індикаторів означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації

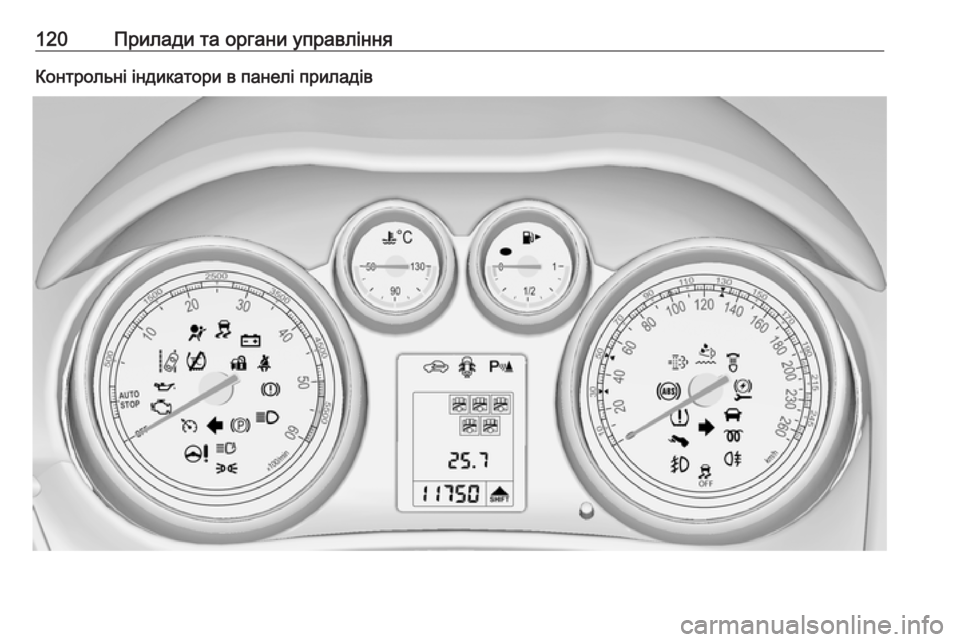

120Прилади та органи управлінняКонтрольні індикатори в панелі приладів

Прилади та органи управління121Контрольні індикатори вцентральній панелі
Огляд
OУказівник повороту 3 122XСистема нагадування про
непристебнутий пасок
безпеки 3 122vПодушка безпеки та натягу‐
вачі пасків безпеки 3 123VВимкнення подушок безпеки
3 123pСистема заряджання 3 123ZІндикатор несправності
3 124gПроведіть обслуговування
автомобіля найближчим
часом 3 124RСистема гальм і зчеплення
3 124-Натисніть педаль 3 124mЕлектричне стоянкове гальмо
3 125jНесправність електричного
стоянкового гальма 3 125uАнти-блокувальна система
гальм (ABS) 3 125[Перемикання на вищу пере‐
дачу 3 126cГідропідсилювач керма
3 126)Система попередження про
виїзд за межі смуги руху
3 126rУльтразвукова система допо‐
моги під час паркування
3 126nЕлектронну систему курсової
стійкості вимкнено 3 126bЕлектронна система курсової
стійкості та протибуксовочна
гальмівна система 3 126kПротибуксовочну гальмівну
систему вимкнено 3 127!Попереднє прогрівання
3 127%Сажовий фільтр 3 127YAdBlue 3 127wСистема контролю тиску в
шинах 3 127IТиск мастила в двигуні
3 128iНизький рівень пального
3 128dІмобілайзер 3 128#Зменшення потужності
двигуна 3 1288Зовнішні освітлювальні
прилади 3 128CДальнє світло 3 129

122Прилади та органи управлінняlСистема керування дальнім
світлом 3 129fСистема адаптивного світла
фар 3 129>Протитуманна фара 3 129rЗадня протитуманна фара
3 129GНизький рівень мийної рідини
3 129mКруїз-контроль 3 129 / адап‐
тивний круїз-контроль 3 129AАвтомобіль попереду 3 130hДверцята відчинені 3 130
Указівник повороту
O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Мигає
Вказівник повороту чи ліхтарі
аварійної сигналізації ввімкнено.
Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника,
несправність указівника повороту
на причепі.
Заміна лампи 3 267, запобіжники
3 276.
Вказівники повороту 3 166.
Система нагадування про непристебнутий пасокбезпеки
Система нагадування про
непристебнутий пасок безпеки
на передніх сидіннях
X сидіння водія або переднього
пасажирського сидіння
засвічується або мигає червоним
світлом.
Світиться
Після ввімкнення системи
запалювання, доки пасок безпеки
не буде пристебнуто.Мигає
Після увімкнення двигуна, доки не
буде пристебнуто пасок безпеки,
але не довше 100 секунд.
Пристібування паска безпеки 3 56.
Стан пасків безпеки на задніх
сидіннях
Миготить або світиться індикатор
> або X у центрі інформації водія.
Світиться
Після увімкнення двигуна, доки не
буде пристебнуто пасок безпеки,
але не менше 35 секунд.

Прилади та органи управління123Якщо пас безпеки буде закріплений
під час водіння.
Мигає
Після початку руху, якщо пасок безпеки відстебнуто.
Пристібування паска безпеки 3 56.
Подушка безпеки та переднатягувачі пасківбезпеки
v світиться червоним.
Після ввімкнення системи
запалювання контрольний
індикатор світиться приблизно
протягом чотирьох секунд. Якщо
він не світиться, не гасне через
чотири секунди або світиться під
час руху автомобіля, це свідчить
про несправність у системі
подушок безпеки. Зверніться по допомогу на станцію технічного
обслуговування. Подушки безпеки
та переднатягувачі пасків безпеки
можуть не спрацювати у випадку
ДТП.Розгортання переднатягувачів
пасків безпеки чи подушок безпеки
позначається безперервним
горінням v.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 54,
3 59.
Дезактивація подушок безпеки
ON V засвічується жовтим
світлом.
Засвічується, приблизно, на
60 секунд після ввімкнення системи запалення. Подушка безпеки дляпереднього пасажирського сидіння
активована.
OFF * засвічується жовтим
світлом.
Подушка безпеки для переднього
пасажирського сидіння вимкнена
3 64.9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система зарядки
p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.

124Прилади та органи управлінняСвітиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до
майстерні.
Індикатор несправності Z світиться чи мигає жовтим.
Світиться, коли система запалення
ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працюєНесправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.Миготить, коли двигун працює
Несправність, яка може призвести
до пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до майстерні.
Проведіть
обслуговування
автомобіля найближчим
часом
g світиться жовтим.
Додатково відображається
повідомлення з попередженням
або код попередження.
Автомобіль потребує
обслуговування.
Зверніться по допомогу до
майстерні.
Повідомлення автомобіля 3 137.Система гальм і
зчеплення
R світиться червоним.
Рівень рідини для системи гальм і
зчеплення занадто низький 3 264.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Світиться після ввімкнення
системи запалювання з
натиснутим ручним стоянковим
гальмом 3 201.
Натисніть педаль - світиться чи мигає жовтим.
Світиться
Для вимкнення електричного
стоянкового гальма педаль гальм має бути натиснутою 3 201.

Прилади та органи управління125Щоб двигун завівся в режимі
Автостоп, педаль зчеплення має
бути натиснутою. Система стоп-
старт 3 186.
Мигає Для нормального запуску двигуна
педаль зчеплення має бути
натиснутою 3 18, 3 185.
У деяких версіях повідомлення про необхідність натиснути педаль
зчеплення відображається в
інформаційному центрі водія
3 137.
Електричне стоянкове гальмо
m світиться чи мигає червоним.
Світиться
Електричне стоянкове гальмо
ввімкнуте 3 201.Мигає
Електричне стоянкове гальмо
ввімкнуте не повністю або
вимкнуте. Увімкніть запалювання,
натисніть педаль гальм і спробуйте
відновити стан системи, спочатку
увімкнувши, а потім вимкнувши
електричне стоянкове гальмо.
Якщо m продовжує мигати,
припиніть користуватися
автомобілем і зверніться за
допомогою до майстерні.
Несправність електричного стоянкового гальма
j світиться чи мигає жовтим.
Світиться
Знижена ефективність дії
електричного стоянкового гальма
3 201.
Мигає Електричне стоянкове гальмо
перебуває в режимі
обслуговування. Для відновленнястану системи зупиніть автомобіль,
а потім увімкніть і вимкніть
електричне стоянкове гальмо.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Анти-блокувальна
система гальм (ABS)
u світиться жовтим.
Світиться протягом кількох секунд
після ввімкнення системи
запалення. Система готова для
роботи, коли контрольний
індикатор гасне.
Якщо контрольний індикатор не
гасне через кілька секунд або якщо він горить під час їзди, це свідчить
про несправність системи ABS.
Гальмівна система залишається в
робочому стані, але без
регулювання ABS.
Антиблокувальна система гальм
3 200.

126Прилади та органи управлінняПідвищення передачі
[ засвічується зеленим світлом як
контрольний індикатор або
відображається у вигляді символу
в центрі інформації для водія з
комбінованим дисплеєм верхнього
рівня тоді, коли рекомендовано
переключатися на вищу передачу
для економії пального.
У деяких модифікаціях індикація
перемикання передач
відображається у вигляді повної
сторінки в центрі інформації для
водія.
Помічник керування EcoFlex
3 142.
Гідропідсилювач
c світиться жовтим.
Засвічується при обмеженні
підсилювача керма
Робота підсилювача керма
обмежена у зв'язку з перегрівом
системи. Контрольний індикатор
гасне, коли система охолоне.
Система стоп-старт 3 186.Засвічується при вимкненні
підсилювача керма
Збій в роботі підсилювача керма. Зверніться до майстерні.
Система попередженняпро виїзд за межі смуги руху
) світиться зеленим чи миготить
жовтим.
Світиться зеленим Система ввімкнена та готова до
роботи.
Миготить жовтим
Система розпізнає незаплановану
зміну смуги руху.
Ультразвукова системадопомоги під час
паркування
r світиться жовтим.
Несправність у системі
абоНесправність, якщо датчики
забруднені чи вкриті льодом або
снігом
або
Інтерференція через зовнішні
джерела ультразвуку. Одразу після усунення джерела інтерференції
система працюватиме у звичному
режимі.
Щоб усунути несправність системи, зверніться до майстерні.
Ультразвукова система допомоги
під час паркування 3 225.
Електронна система курсової стійкостівимкнена
n світиться жовтим.
Система вимкнена.
Електронна система курсової стійкості тапротибуксовочна гальмівна система
b світиться чи мигає жовтим.

Прилади та органи управління127СвітитьсяУ системі виявлено несправність.
Можлива безперервна їзда. Проте
стійкість автомобіля може
погіршитися, що залежить від стану
дорожнього покриття.
Для усунення несправності
зверніться до майстерні.
Мигає
Система активно працює.
Ефективна потужність двигуна
може знизитися, і автомобіль може незначною мірою автоматично
гальмувати.
Система курсової стійкості 3 204,
Система контролю тяги 3 203.
Протибуксовочна
гальмівна система вимкнена
k світиться жовтим.
Система вимкнена.
Попередній прогрів
! світиться жовтим.Попередній прогрів активовано.
Активується лише, коли
температура зовні є низькою.
Сажовий фільтр
% світиться чи мигає жовтим.
Сажовий фільтр потребує
чищення.
Продовжуйте подорож, доки % не
згасне. За можливості не знижуйте
оберти двигуна нижче 2000 об/хв.
Світиться Сажовий фільтр заповнено.Якомога швидше розпочніть
процес чищення.
Мигає Досягнуто максимального рівнязаповнення фільтра. Щоб уникнути
пошкодження двигуна, негайно
розпочніть чищення.
Сажовий фільтр дизельного
двигуна 3 190, Система старт-стоп
3 186.AdBlue
Y миготить жовтим.
Низький рівень AdBlue. Потрібно
якнайшвидше долити AdBlue, щоб
уникнути проблем при запуску
двигуна.
AdBlue 3 192.
Система контролю тиску в шинах
w світиться чи мигає жовтим.
Світиться
Втрата тиску в шинах. Негайно
зупиніться та перевірте тиск у
шинах.
Мигає
Несправність системи чи
встановлено шину без датчика
тиску (наприклад, запасне колесо).
Через 60 - 90 секунд контрольний
індикатор постійно світиться.
Зверніться до майстерні.

128Прилади та органи управлінняТиск мастила в двигуні
I світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працюєОбережно
Змащення двигуна може
припинитися. Це може
призвести до пошкодження
двигуна та/чи блокування
ведучих коліс.
1. Натисніть педаль зчеплення.
2. Виберіть нейтральну передачу, встановіть важіль селектора в
положення N.
3. Якомога швидше залиште зону інтенсивного руху, не
заважаючи іншим автомобілям.
4. Вимкніть запалення.
9 Попередження
Коли двигун не працює, для
гальмування та керування
потрібно значно більше сили.
При активній функції Автостоп
сервопривід гальм буде
працювати.
Не виймайте ключ із замка
запалення до тих пір, поки
автомобіль не зупиниться,
оскільки це може призвести до
неочікуваного блокування
керма.
Перш ніж звертатися до майстерні,
самостійно перевірте рівень масла
3 261.
Низький рівень пального
i світиться чи мигає жовтим.
Світиться Занадто низький рівень пального в
баку.
Мигає
Пальне майже закінчилося.
Терміново поповніть рівень
пального. Забороняється їздити з
порожнім баком.
Каталітичний нейтралізатор 3 191.
Прокачування системи дизельного
пального 3 266.
Імобілайзер
d миготить жовтим.
Несправність у системі
імобілайзера. Двигун не вдається
запустити.
Зменшена потужність двигуна
# світиться жовтим.
Потужність двигуна обмежена.
Зверніться до майстерні.
Зовнішнє світло
8 світиться зеленим.
Зовнішнє освітлення ввімкнено
3 157.
