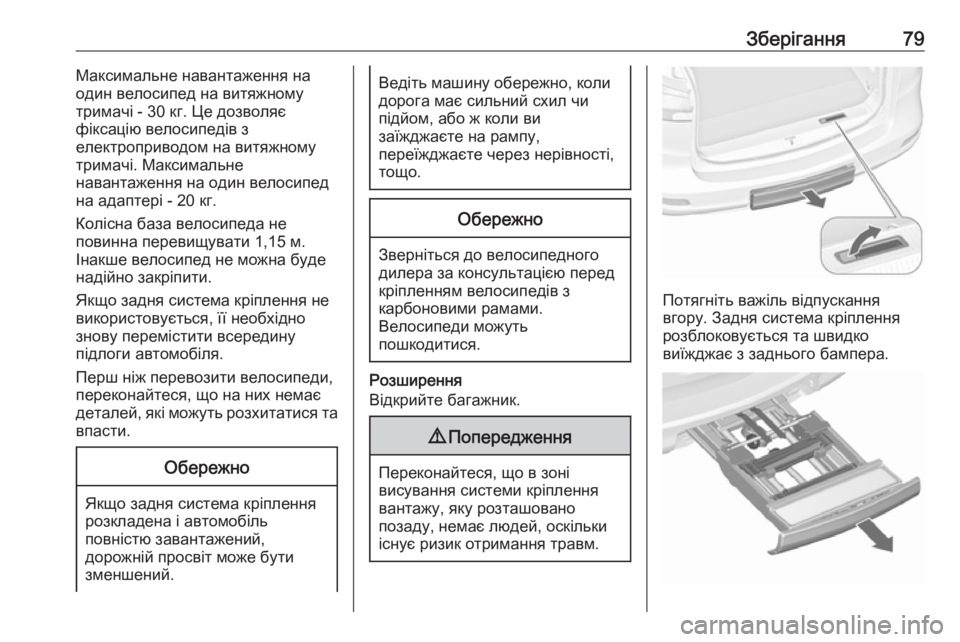

Зберігання79Максимальне навантаження на
один велосипед на витяжному
тримачі - 30 кг. Це дозволяє
фіксацію велосипедів з
електроприводом на витяжному
тримачі. Максимальне
навантаження на один велосипед
на адаптері - 20 кг.
Колісна база велосипеда не
повинна перевищувати 1,15 м.
Інакше велосипед не можна буде
надійно закріпити.
Якщо задня система кріплення не
використовується, її необхідно
знову перемістити всередину
підлоги автомобіля.
Перш ніж перевозити велосипеди, переконайтеся, що на них немає
деталей, які можуть розхитатися та
впасти.Обережно
Якщо задня система кріплення
розкладена і автомобіль
повністю завантажений,
дорожній просвіт може бути
зменшений.
Ведіть машину обережно, коли
дорога має сильний схил чи
підйом, або ж коли ви
заїжджаєте на рампу,
переїжджаєте через нерівності,
тощо.Обережно
Зверніться до велосипедного
дилера за консультацією перед
кріпленням велосипедів з
карбоновими рамами.
Велосипеди можуть
пошкодитися.
Розширення
Відкрийте багажник.
9 Попередження
Переконайтеся, що в зоні
висування системи кріплення
вантажу, яку розташовано
позаду, немає людей, оскільки
існує ризик отримання травм.
Потягніть важіль відпускання
вгору. Задня система кріплення
розблоковується та швидко
виїжджає з заднього бампера.

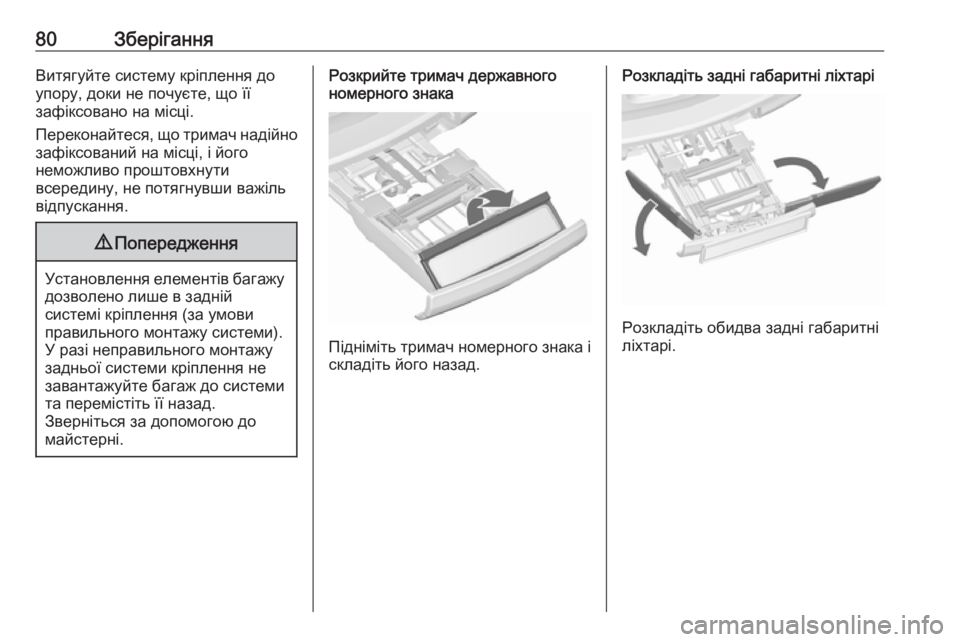

80ЗберіганняВитягуйте систему кріплення до
упору, доки не почуєте, що її
зафіксовано на місці.
Переконайтеся, що тримач надійно
зафіксований на місці, і його
неможливо проштовхнути
всередину, не потягнувши важіль
відпускання.9 Попередження
Установлення елементів багажу
дозволено лише в задній
системі кріплення (за умови
правильного монтажу системи).
У разі неправильного монтажу
задньої системи кріплення не
завантажуйте багаж до системи та перемістіть її назад.
Зверніться за допомогою до
майстерні.
Розкрийте тримач державного
номерного знака
Підніміть тримач номерного знака і
складіть його назад.
Розкладіть задні габаритні ліхтарі
Розкладіть обидва задні габаритні
ліхтарі.

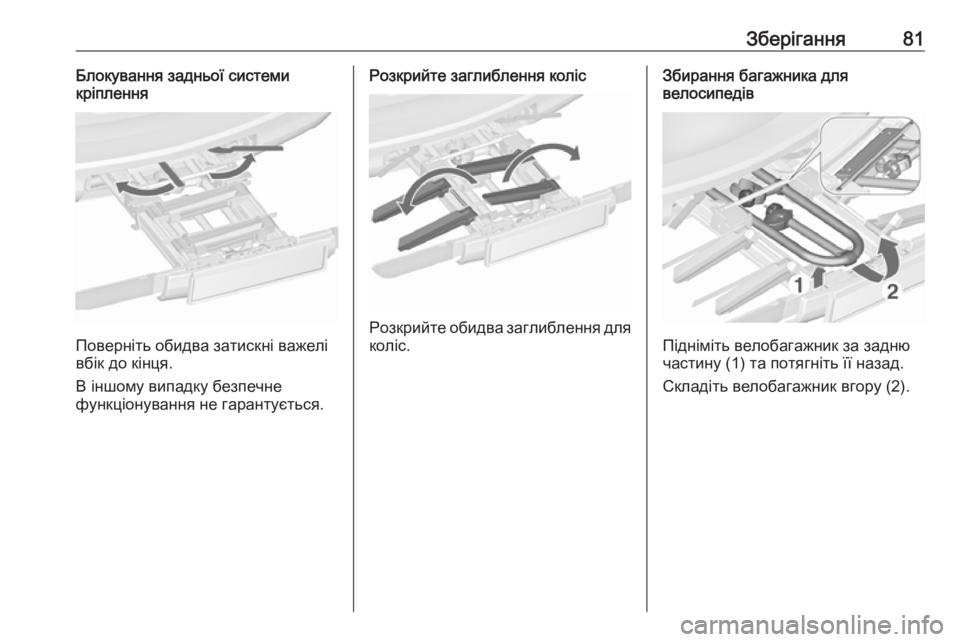

Зберігання81Блокування задньої системи
кріплення
Поверніть обидва затискні важелі
вбік до кінця.
В іншому випадку безпечне
функціонування не гарантується.
Розкрийте заглиблення коліс
Розкрийте обидва заглиблення для коліс.
Збирання багажника для
велосипедів
Підніміть велобагажник за задню
частину (1) та потягніть її назад.
Складіть велобагажник вгору (2).

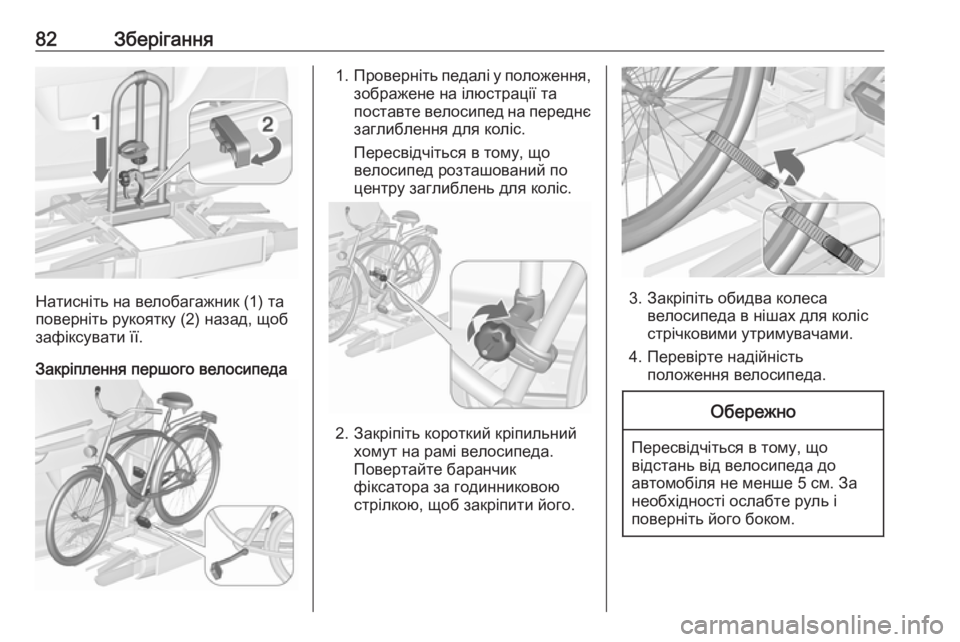

82Зберігання
Натисніть на велобагажник (1) та
поверніть рукоятку (2) назад, щоб
зафіксувати її.
Закріплення першого велосипеда
1. Проверніть педалі у положення,
зображене на ілюстрації та
поставте велосипед на переднє заглиблення для коліс.
Пересвідчіться в тому, що
велосипед розташований по
центру заглиблень для коліс.
2. Закріпіть короткий кріпильний хомут на рамі велосипеда.Повертайте баранчик
фіксатора за годинниковою
стрілкою, щоб закріпити його.
3. Закріпіть обидва колеса велосипеда в нішах для коліс
стрічковими утримувачами.
4. Перевірте надійність положення велосипеда.
Обережно
Пересвідчіться в тому, що
відстань від велосипеда до
автомобіля не менше 5 см. За
необхідності ослабте руль і
поверніть його боком.

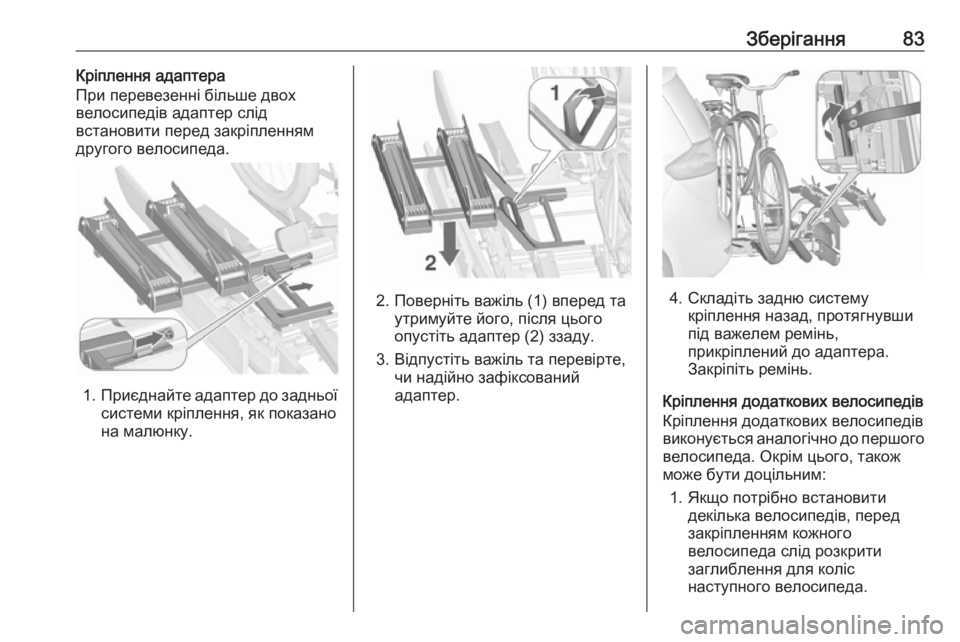

Зберігання83Кріплення адаптера
При перевезенні більше двох
велосипедів адаптер слід
встановити перед закріпленням
другого велосипеда.
1. Приєднайте адаптер до задньої
системи кріплення, як показано
на малюнку.
2. Поверніть важіль (1) вперед та утримуйте його, після цього
опустіть адаптер (2) ззаду.
3. Відпустіть важіль та перевірте, чи надійно зафіксований
адаптер.4. Складіть задню систему кріплення назад, протягнувши
під важелем ремінь,
прикріплений до адаптера.
Закріпіть ремінь.
Кріплення додаткових велосипедів
Кріплення додаткових велосипедів
виконується аналогічно до першого велосипеда. Окрім цього, також
може бути доцільним:
1. Якщо потрібно встановити декілька велосипедів, перед
закріпленням кожного
велосипеда слід розкрити
заглиблення для коліс
наступного велосипеда.

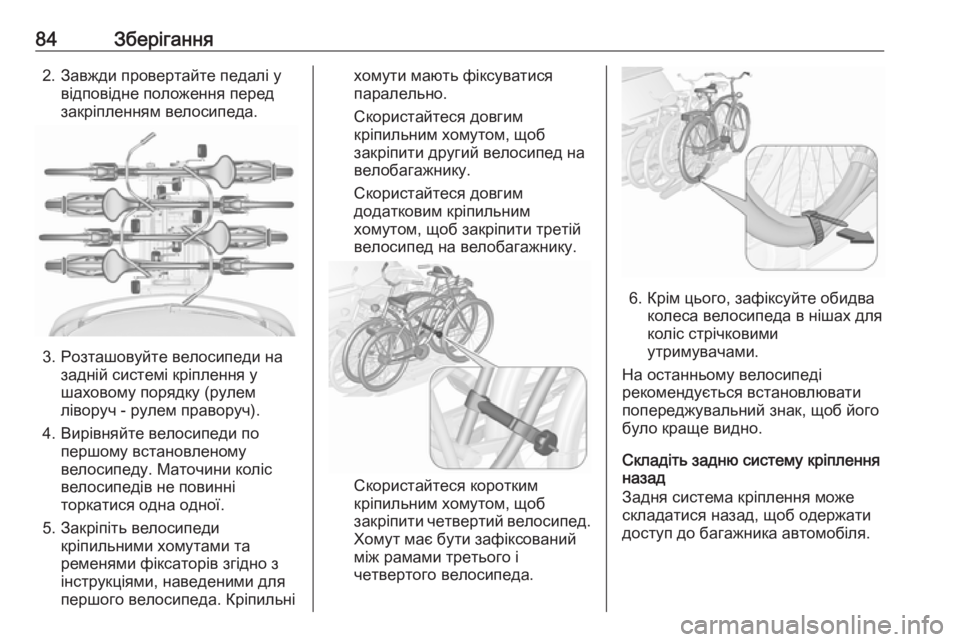

84Зберігання2. Завжди провертайте педалі увідповідне положення перед
закріпленням велосипеда.
3. Розташовуйте велосипеди на задній системі кріплення у
шаховому порядку (рулем
ліворуч - рулем праворуч).
4. Вирівняйте велосипеди по першому встановленому
велосипеду. Маточини коліс
велосипедів не повинні
торкатися одна одної.
5. Закріпіть велосипеди кріпильними хомутами та
ременями фіксаторів згідно з
інструкціями, наведеними для
першого велосипеда. Кріпильні
хомути мають фіксуватися
паралельно.
Скористайтеся довгим
кріпильним хомутом, щоб
закріпити другий велосипед на
велобагажнику.
Скористайтеся довгим
додатковим кріпильним
хомутом, щоб закріпити третій
велосипед на велобагажнику.
Скористайтеся коротким
кріпильним хомутом, щоб
закріпити четвертий велосипед. Хомут має бути зафіксований
між рамами третього і
четвертого велосипеда.
6. Крім цього, зафіксуйте обидва колеса велосипеда в нішах для
коліс стрічковими
утримувачами.
На останньому велосипеді
рекомендується встановлювати
попереджувальний знак, щоб його
було краще видно.
Складіть задню систему кріплення
назад
Задня система кріплення може
складатися назад, щоб одержати
доступ до багажника автомобіля.

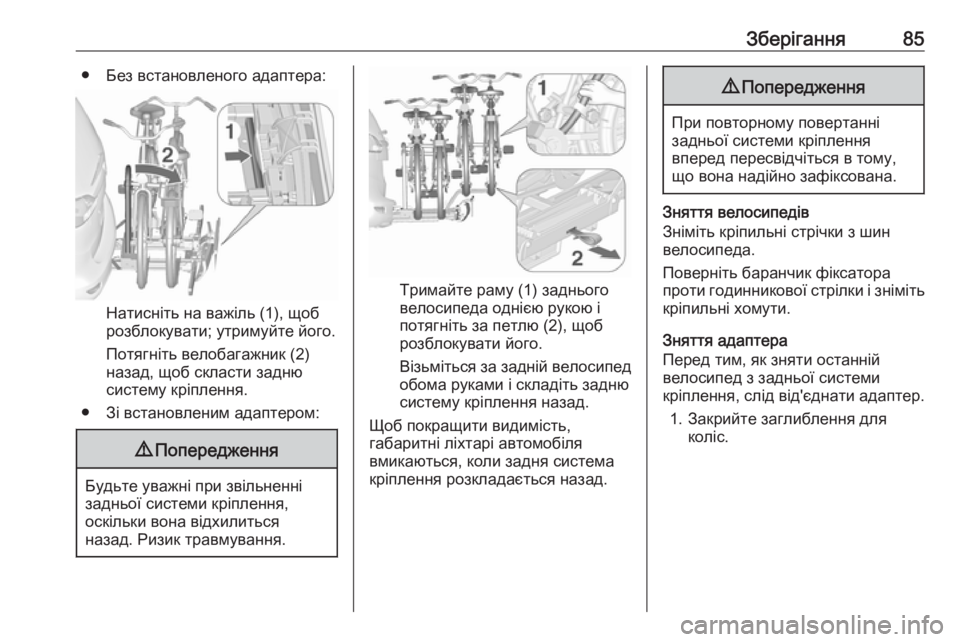

Зберігання85● Без встановленого адаптера:
Натисніть на важіль (1), щоб
розблокувати; утримуйте його.
Потягніть велобагажник (2)
назад, щоб скласти задню
систему кріплення.
● Зі встановленим адаптером:
9 Попередження
Будьте уважні при звільненні
задньої системи кріплення,
оскільки вона відхилиться
назад. Ризик травмування.
Тримайте раму (1) заднього
велосипеда однією рукою і
потягніть за петлю (2), щоб розблокувати його.
Візьміться за задній велосипед
обома руками і складіть задню
систему кріплення назад.
Щоб покращити видимість,
габаритні ліхтарі автомобіля
вмикаються, коли задня система
кріплення розкладається назад.
9 Попередження
При повторному повертанні
задньої системи кріплення
вперед пересвідчіться в тому,
що вона надійно зафіксована.
Зняття велосипедів
Зніміть кріпильні стрічки з шин
велосипеда.
Поверніть баранчик фіксатора
проти годинникової стрілки і зніміть кріпильні хомути.
Зняття адаптера
Перед тим, як зняти останній
велосипед з задньої системи
кріплення, слід від'єднати адаптер.
1. Закрийте заглиблення для коліс.

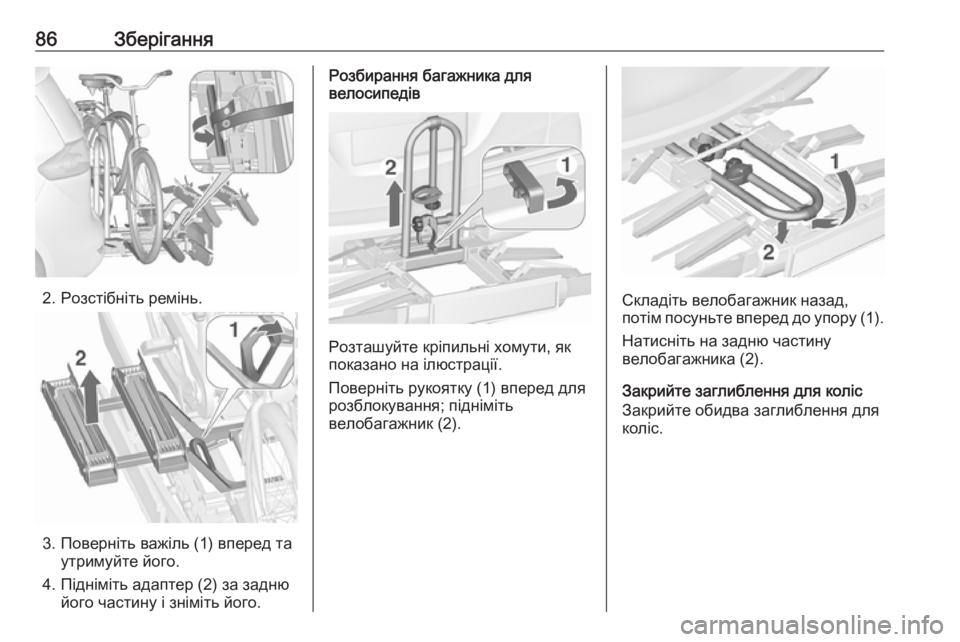

86Зберігання
2. Розстібніть ремінь.
3. Поверніть важіль (1) вперед таутримуйте його.
4. Підніміть адаптер (2) за задню його частину і зніміть його.
Розбирання багажника для
велосипедів
Розташуйте кріпильні хомути, як
показано на ілюстрації.
Поверніть рукоятку (1) вперед для
розблокування; підніміть
велобагажник (2).
Складіть велобагажник назад,
потім посуньте вперед до упору (1).
Натисніть на задню частину
велобагажника (2).
Закрийте заглиблення для коліс
Закрийте обидва заглиблення для
коліс.

Зберігання87
Обережно зберігайте ремінці
фіксаторів.
Розблокування задньої системи
кріплення велобагажника
Поверніть обидва хомути
фіксаторів всередину до упору.
Складіть задні габаритні ліхтарі
Поверніть обидва габаритних
ліхтарі всередину.
Складіть тримач державного
номерного знака
Підніміть тримач номерного знака і
складіть його вперед.
Повернення задньої системи
кріплення у вихідне положенняОбережно
Стежте, щоб усі складані деталі
- наприклад, заглибини для
коліс та кріпильні хомути - були розташовані належним чином.Інакше задня система кріплення може бути пошкоджена при
намаганні скласти її.
Штовхніть важіль розблокування
вгору та утримуйте його в такому
положенні. Злегка підніміть
систему та посуньте її в бампер до
фіксації.
Після цього важіль відпускання має повернутися у вихідне положення.
9 Попередження
Якщо систему не вдається
встановити належним чином,
зверніться по допомогу до
майстерні.

88ЗберіганняБагажне відділенняЯкщо сидіння третього ряду не
потрібні, їх можна складати на
підлогу окремо. Спинки кожного
сидіння другого ряду можна
складати вперед окремо. Окрім
того, можна складати спинку
пасажирського сидіння.
Щоб повністю вирівняти підлогу
багажного відділення, складіть
донизу всі задні сидіння та їх
спинки, а також спинку
пасажирського сидіння. Залежно
від типу вантажу можна скласти
лише одне сидіння чи одну спинку.
Кришка полика для розміщення
багажу в задній частині автомобіля
3 93.9 Попередження
Коли сидіння або спинки
врегульовуються або
складаються, тримайте руки і ноги подалі від рухомих частин.
Ніколи не зберігайте жодних
предметів під сидіннями.
Їдьте тільки із зафіксованими
сидіннями і спинками.Обережно
Перед розкладанням або
складанням сидінь всі
компоненти повинні бути
вилучені з бічних рейлингів і з
отворів для кріплення.
Отвори для кріплення повинні
бути у положенні для
зберігання.
Складання сидінь третього
ряду
● Опустіть підголівник, натискаючи на фіксатор 3 39.
● Вставте пластину пластину
пряжки паска безпеки з
кожного боку в кишеню,
закріплену на паску.
