OPEL ZAFIRA C 2016.5 Посібник з експлуатації (in Ukrainian)

Сидіння, підголовники691:якщо дитяче автокрісло встановлено за допомогою паска безпеки з кріпленням у трьох точках, установітьсидіння в найвище положення й переконайтеся, що пасок безпеки протягнуто вперед від верхньої точки
кріплення. Відрегулюйте нахил спинок настільки близько до вертикального положення, наскільки це необхідно, щоб пересвідчитися в тому, що пасок безпеки щільно натягнутий з боку пряжки.U:універсальна придатність у поєднанні з паском безпеки з кріпленням у трьох точках.X:у цій категорії не дозволяється використовувати жодні дитячі автокрісла.

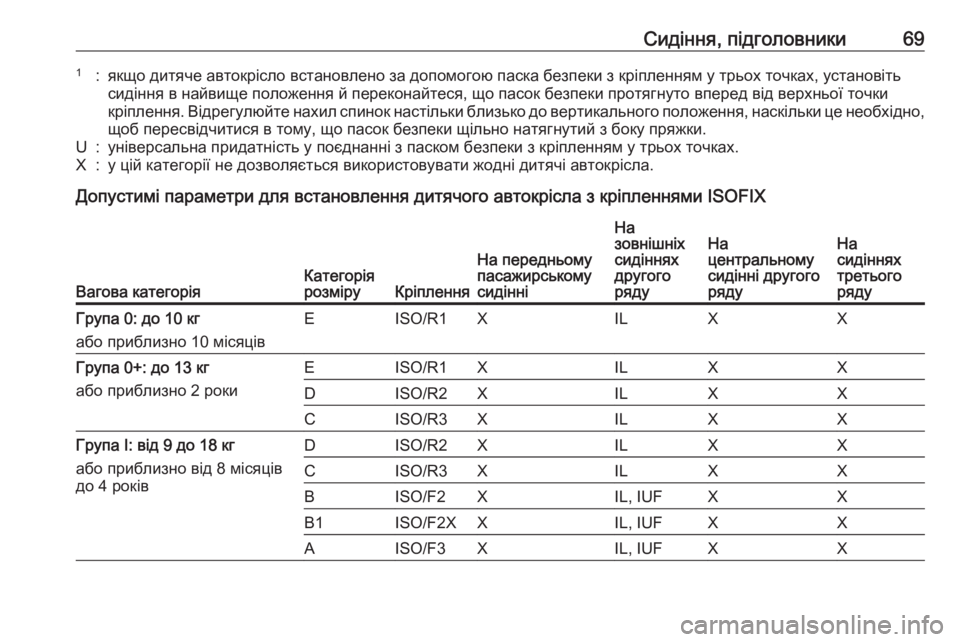

Допустимі параметри для встановлення дитячого автокрісла з кріпленнями ISOFIX
Вагова категоріяКатегорія
розміруКріплення
На передньому
пасажирському
сидінні
На
зовнішніх
сидіннях
другого
рядуНа
центральному
сидінні другого
рядуНа
сидіннях
третього
рядуГрупа 0: до 10 кг
або приблизно 10 місяцівEISO/R1XILXXГрупа 0+: до 13 кг
або приблизно 2 рокиEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXГрупа I: від 9 до 18 кг
або приблизно від 8 місяців
до 4 роківDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXX

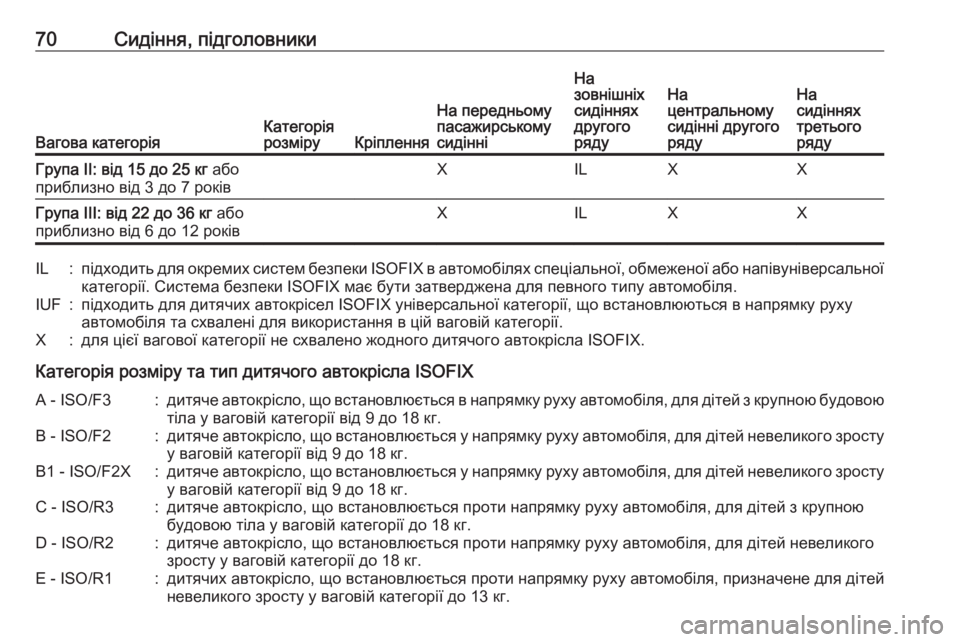

70Сидіння, підголовники
Вагова категоріяКатегорія
розміруКріплення
На передньому
пасажирському
сидінні
На
зовнішніх
сидіннях
другого
рядуНа
центральному
сидінні другого
рядуНа
сидіннях
третього
рядуГрупа II: від 15 до 25 кг або
приблизно від 3 до 7 роківXILXXГрупа III: від 22 до 36 кг або
приблизно від 6 до 12 роківXILXXIL:підходить для окремих систем безпеки ISOFIX в автомобілях спеціальної, обмеженої або напівуніверсальної
категорії. Система безпеки ISOFIX має бути затверджена для певного типу автомобіля.IUF:підходить для дитячих автокрісел ISOFIX універсальної категорії, що встановлюються в напрямку руху
автомобіля та схвалені для використання в цій ваговій категорії.X:для цієї вагової категорії не схвалено жодного дитячого автокрісла ISOFIX.
Категорія розміру та тип дитячого автокрісла ISOFIX
A - ISO/F3:дитяче автокрісло, що встановлюється в напрямку руху автомобіля, для дітей з крупною будовою
тіла у ваговій категорії від 9 до 18 кг.B - ISO/F2:дитяче автокрісло, що встановлюється у напрямку руху автомобіля, для дітей невеликого зросту
у ваговій категорії від 9 до 18 кг.B1 - ISO/F2X:дитяче автокрісло, що встановлюється у напрямку руху автомобіля, для дітей невеликого зросту
у ваговій категорії від 9 до 18 кг.C - ISO/R3:дитяче автокрісло, що встановлюється проти напрямку руху автомобіля, для дітей з крупною
будовою тіла у ваговій категорії до 18 кг.D - ISO/R2:дитяче автокрісло, що встановлюється проти напрямку руху автомобіля, для дітей невеликого зросту у ваговій категорії до 18 кг.E - ISO/R1:дитячих автокрісло, що встановлюється проти напрямку руху автомобіля, призначене для дітей невеликого зросту у ваговій категорії до 13 кг.

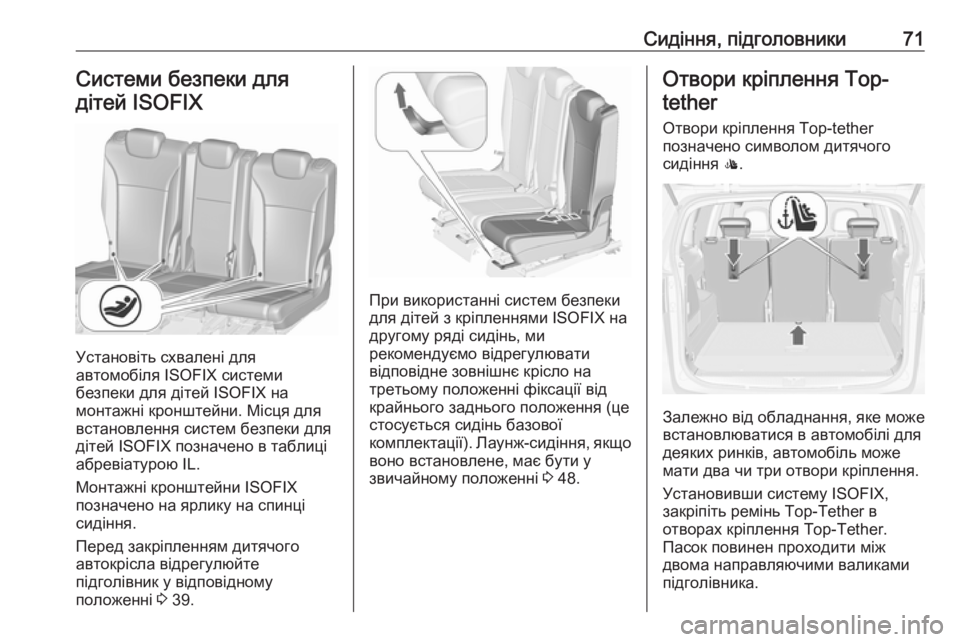

Сидіння, підголовники71Системи безпеки длядітей ISOFIX
Установіть схвалені для
автомобіля ISOFIX системи
безпеки для дітей ISOFIX на
монтажні кронштейни. Місця для
встановлення систем безпеки для
дітей ISOFIX позначено в таблиці
абревіатурою IL.
Монтажні кронштейни ISOFIX
позначено на ярлику на спинці
сидіння.
Перед закріпленням дитячого
автокрісла відрегулюйте
підголівник у відповідному
положенні 3 39.
При використанні систем безпеки
для дітей з кріпленнями ISOFIX на
другому ряді сидінь, ми
рекомендуємо відрегулювати
відповідне зовнішнє крісло на
третьому положенні фіксації від
крайнього заднього положення (це
стосується сидінь базової
комплектації). Лаунж-сидіння, якщо воно встановлене, має бути у
звичайному положенні 3 48.
Отвори кріплення Top-
tether
Отвори кріплення Top-tether
позначено символом дитячого
сидіння :.
Залежно від обладнання, яке може
встановлюватися в автомобілі для
деяких ринків, автомобіль може
мати два чи три отвори кріплення.
Установивши систему ISOFIX,
закріпіть ремінь Top-Tether в
отворах кріплення Top-Tether.
Пасок повинен проходити між
двома направляючими валиками
підголівника.

72Сидіння, підголовникиМісця для встановлення систем
безпеки для дітей ISOFIX
універсальної категорії позначено
в таблиці абревіатурою IUF.

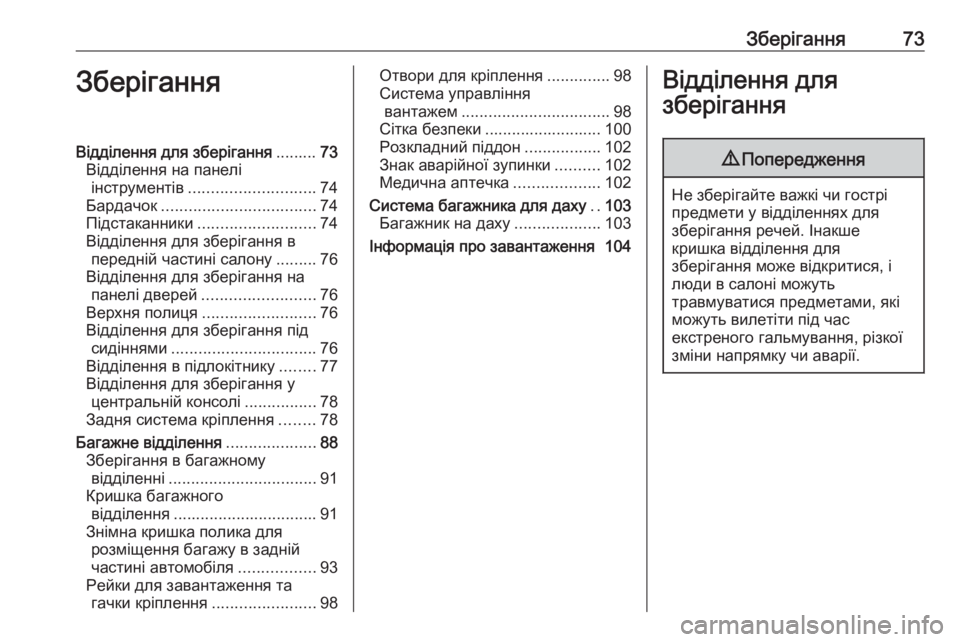

Зберігання73ЗберіганняВідділення для зберігання.........73
Відділення на панелі інструментів ............................ 74
Бардачок .................................. 74
Підстаканники .......................... 74
Відділення для зберігання в передній частині салону .........76
Відділення для зберігання на панелі дверей ......................... 76
Верхня полиця ......................... 76
Відділення для зберігання під сидіннями ................................ 76
Відділення в підлокітнику ........77
Відділення для зберігання у центральній консолі ................78
Задня система кріплення ........78
Багажне відділення ....................88
Зберігання в багажному відділенні ................................. 91
Кришка багажного відділення ................................ 91
Знімна кришка полика для розміщення багажу в задній
частині автомобіля .................93
Рейки для завантаження та
гачки кріплення .......................98Отвори для кріплення ..............98
Система управління вантажем ................................. 98
Сітка безпеки .......................... 100
Розкладний піддон .................102
Знак аварійної зупинки ..........102
Медична аптечка ...................102
Система багажника для даху ..103
Багажник на даху ...................103
Інформація про завантаження 104Відділення для
зберігання9 Попередження
Не зберігайте важкі чи гострі
предмети у відділеннях для
зберігання речей. Інакше
кришка відділення для
зберігання може відкритися, і люди в салоні можуть
травмуватися предметами, які можуть вилетіти під час
екстреного гальмування, різкої
зміни напрямку чи аварії.

74ЗберіганняВідділення на панеліінструментів
Відділення для зберігання речей
знаходиться на панелі інструментів перед інформаційним дисплеєм.
Натисніть, щоб відкрити кришку.
Бардачок
З боку переднього пасажирського
місця знаходиться два бардачка.
Щоб відкрити верхній бардачок, натисніть кнопку ліворуч у
відкритому відділенні.
Щоб відкрити нижній бардачок, потягніть ручку.
У бардачку зберігається
перехідник для колісних гайок.
Під час їзди бардачки мають бути
зачиненими.
Підстаканники
Передній підсклянник
Підсклянники знаходяться на
центральній консолі між передніми
сидіннями.
Пересувний підсклянник в
підлокітнику FlexConsole
Підсклянник може переміщатися в
рейках по підлокітнику FlexConsole,
або його можна повністю зняти.

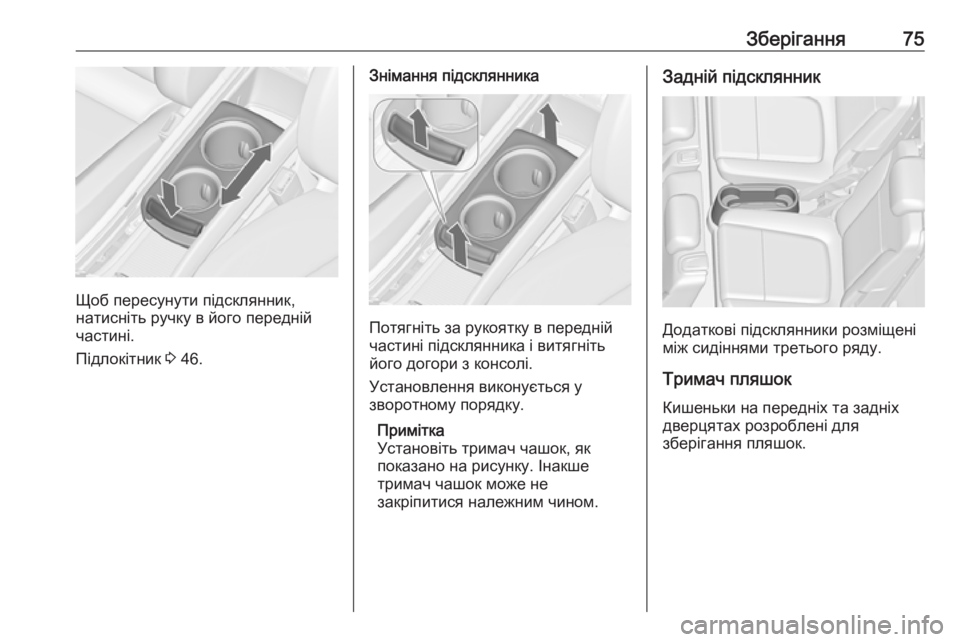

Зберігання75
Щоб пересунути підсклянник,
натисніть ручку в його передній
частині.
Підлокітник 3 46.
Знімання підсклянника
Потягніть за рукоятку в передній
частині підсклянника і витягніть
його догори з консолі.
Установлення виконується у
зворотному порядку.
Примітка
Установіть тримач чашок, як
показано на рисунку. Інакше
тримач чашок може не
закріпитися належним чином.
Задній підсклянник
Додаткові підсклянники розміщені
між сидіннями третього ряду.
Тримач пляшок Кишеньки на передніх та задніх
дверцятах розроблені для
зберігання пляшок.

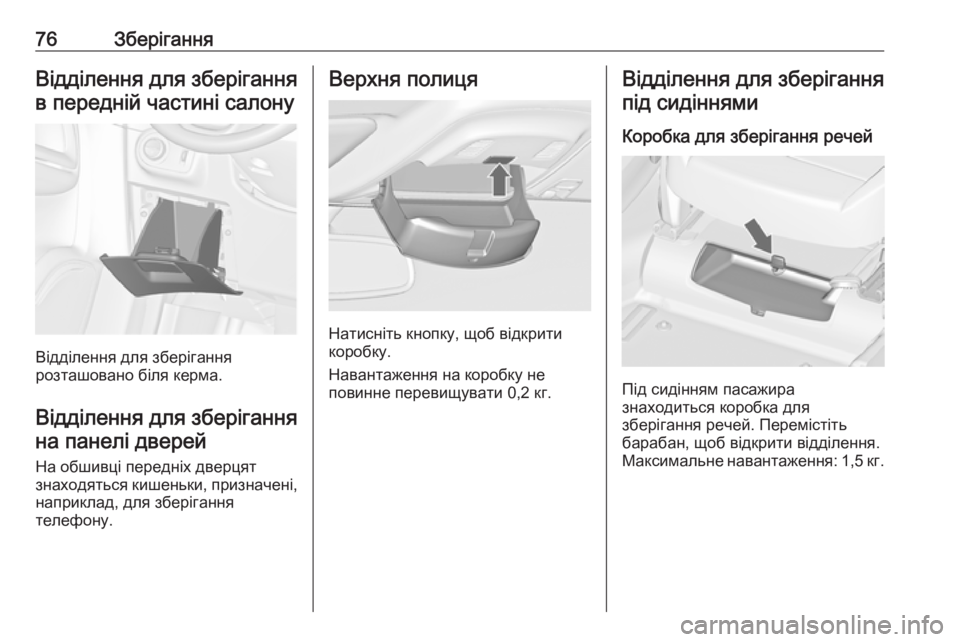

76ЗберіганняВідділення для зберіганняв передній частині салону
Відділення для зберігання
розташовано біля керма.
Відділення для зберіганняна панелі дверей
На обшивці передніх дверцят
знаходяться кишеньки, призначені,
наприклад, для зберігання
телефону.
Верхня полиця
Натисніть кнопку, щоб відкрити
коробку.
Навантаження на коробку не
повинне перевищувати 0,2 кг.
Відділення для зберігання
під сидіннями
Коробка для зберігання речей
Під сидінням пасажира
знаходиться коробка для
зберігання речей. Перемістіть
барабан, щоб відкрити відділення.
Максимальне навантаження: 1,5 кг .

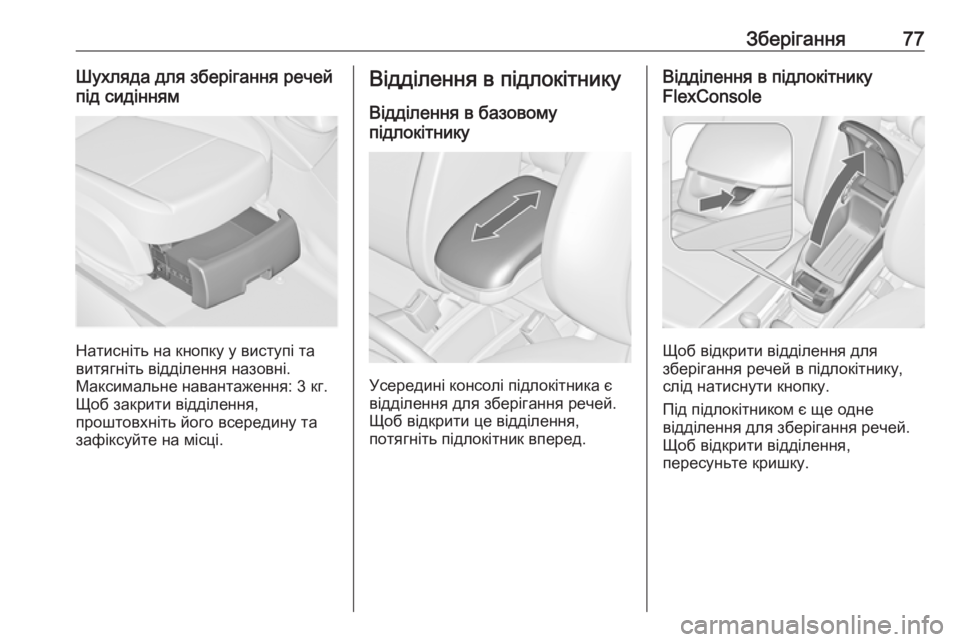

Зберігання77Шухляда для зберігання речей
під сидінням
Натисніть на кнопку у виступі та
витягніть відділення назовні.
Максимальне навантаження: 3 кг.
Щоб закрити відділення,
проштовхніть його всередину та
зафіксуйте на місці.
Відділення в підлокітнику
Відділення в базовому
підлокітнику
Усередині консолі підлокітника є
відділення для зберігання речей.
Щоб відкрити це відділення,
потягніть підлокітник вперед.
Відділення в підлокітнику
FlexConsole
Щоб відкрити відділення для
зберігання речей в підлокітнику,
слід натиснути кнопку.
Під підлокітником є ще одне
відділення для зберігання речей.
Щоб відкрити відділення,
пересуньте кришку.

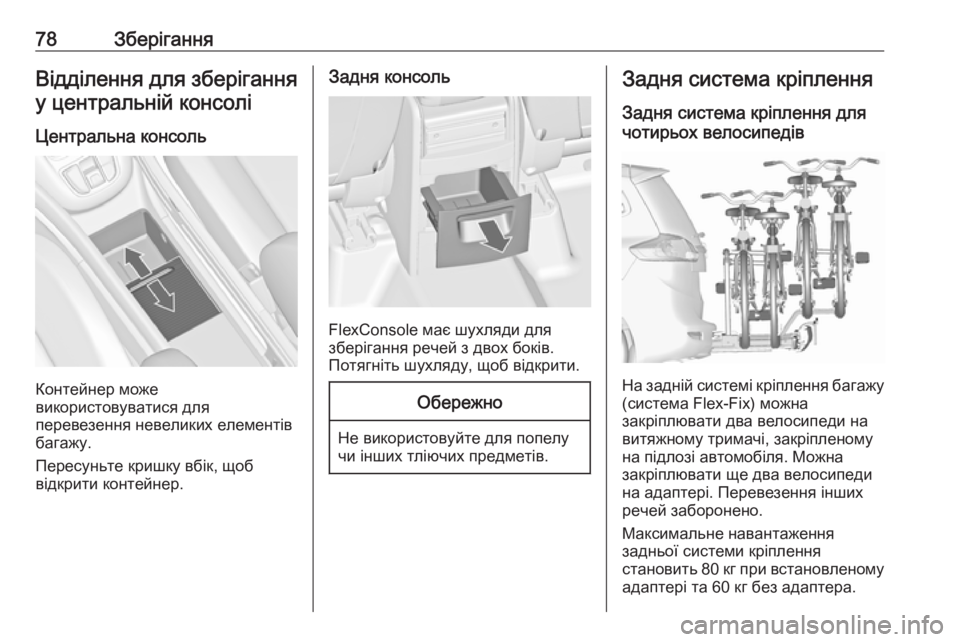

78ЗберіганняВідділення для зберіганняу центральній консолі
Центральна консоль
Контейнер може
використовуватися для
перевезення невеликих елементів багажу.
Пересуньте кришку вбік, щоб
відкрити контейнер.
Задня консоль
FlexConsole має шухляди для
зберігання речей з двох боків.
Потягніть шухляду, щоб відкрити.
Обережно
Не використовуйте для попелу
чи інших тліючих предметів.
Задня система кріплення
Задня система кріплення для
чотирьох велосипедів
На задній системі кріплення багажу (система Flex-Fix) можна
закріплювати два велосипеди на
витяжному тримачі, закріпленому
на підлозі автомобіля. Можна
закріплювати ще два велосипеди
на адаптері. Перевезення інших
речей заборонено.
Максимальне навантаження
задньої системи кріплення
становить 80 кг при встановленому
адаптері та 60 кг без адаптера.
