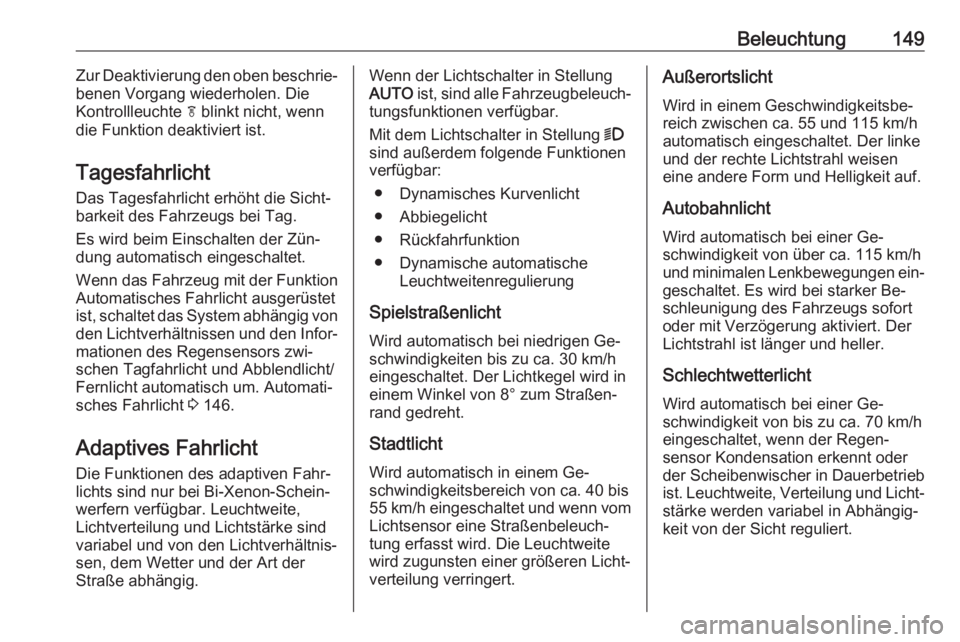

Beleuchtung149Zur Deaktivierung den oben beschrie‐
benen Vorgang wiederholen. Die
Kontrollleuchte f blinkt nicht, wenn
die Funktion deaktiviert ist.
Tagesfahrlicht
Das Tagesfahrlicht erhöht die Sicht‐
barkeit des Fahrzeugs bei Tag.
Es wird beim Einschalten der Zün‐
dung automatisch eingeschaltet.
Wenn das Fahrzeug mit der Funktion
Automatisches Fahrlicht ausgerüstet
ist, schaltet das System abhängig von den Lichtverhältnissen und den Infor‐
mationen des Regensensors zwi‐
schen Tagfahrlicht und Abblendlicht/
Fernlicht automatisch um. Automati‐
sches Fahrlicht 3 146.
Adaptives Fahrlicht Die Funktionen des adaptiven Fahr‐
lichts sind nur bei Bi-Xenon-Schein‐
werfern verfügbar. Leuchtweite,
Lichtverteilung und Lichtstärke sind
variabel und von den Lichtverhältnis‐
sen, dem Wetter und der Art der
Straße abhängig.Wenn der Lichtschalter in Stellung
AUTO ist, sind alle Fahrzeugbeleuch‐
tungsfunktionen verfügbar.
Mit dem Lichtschalter in Stellung 9
sind außerdem folgende Funktionen
verfügbar:
● Dynamisches Kurvenlicht
● Abbiegelicht
● Rückfahrfunktion
● Dynamische automatische Leuchtweitenregulierung
Spielstraßenlicht Wird automatisch bei niedrigen Ge‐
schwindigkeiten bis zu ca. 30 km/h
eingeschaltet. Der Lichtkegel wird in
einem Winkel von 8° zum Straßen‐ rand gedreht.
Stadtlicht
Wird automatisch in einem Ge‐
schwindigkeitsbereich von ca. 40 bis 55 km/h eingeschaltet und wenn vom Lichtsensor eine Straßenbeleuch‐
tung erfasst wird. Die Leuchtweite
wird zugunsten einer größeren Licht‐
verteilung verringert.Außerortslicht
Wird in einem Geschwindigkeitsbe‐reich zwischen ca. 55 und 115 km/h
automatisch eingeschaltet. Der linke
und der rechte Lichtstrahl weisen
eine andere Form und Helligkeit auf.
Autobahnlicht Wird automatisch bei einer Ge‐
schwindigkeit von über ca. 115 km/h
und minimalen Lenkbewegungen ein‐
geschaltet. Es wird bei starker Be‐
schleunigung des Fahrzeugs sofort
oder mit Verzögerung aktiviert. Der
Lichtstrahl ist länger und heller.
Schlechtwetterlicht Wird automatisch bei einer Ge‐
schwindigkeit von bis zu ca. 70 km/h
eingeschaltet, wenn der Regen‐
sensor Kondensation erkennt oder
der Scheibenwischer in Dauerbetrieb
ist. Leuchtweite, Verteilung und Licht‐ stärke werden variabel in Abhängig‐
keit von der Sicht reguliert.

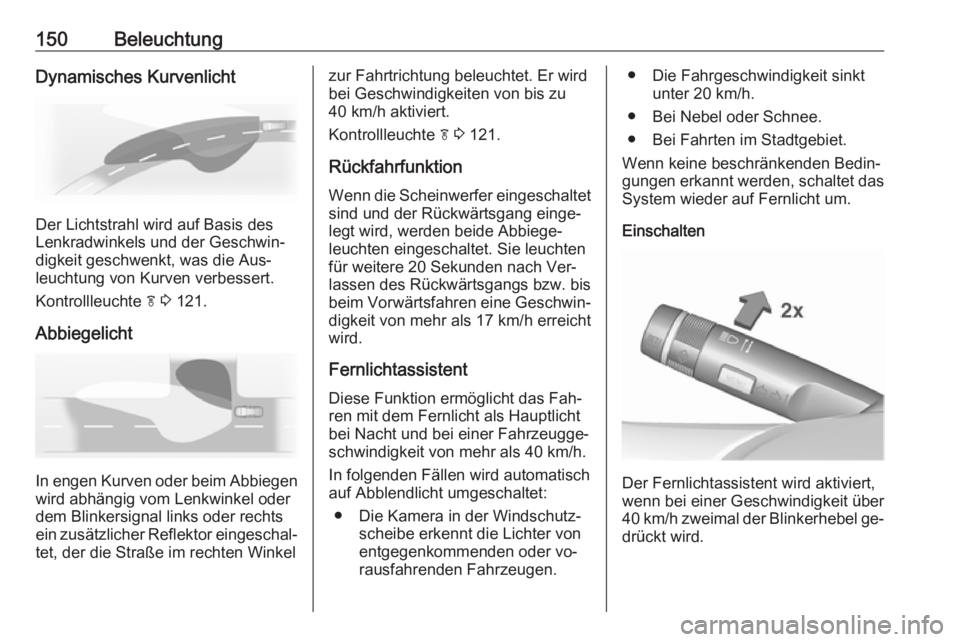

150BeleuchtungDynamisches Kurvenlicht
Der Lichtstrahl wird auf Basis des
Lenkradwinkels und der Geschwin‐
digkeit geschwenkt, was die Aus‐
leuchtung von Kurven verbessert.
Kontrollleuchte f 3 121.
Abbiegelicht
In engen Kurven oder beim Abbiegen
wird abhängig vom Lenkwinkel oder
dem Blinkersignal links oder rechts
ein zusätzlicher Reflektor eingeschal‐
tet, der die Straße im rechten Winkel
zur Fahrtrichtung beleuchtet. Er wird
bei Geschwindigkeiten von bis zu
40 km/h aktiviert.
Kontrollleuchte f 3 121.
Rückfahrfunktion
Wenn die Scheinwerfer eingeschaltet
sind und der Rückwärtsgang einge‐
legt wird, werden beide Abbiege‐
leuchten eingeschaltet. Sie leuchten
für weitere 20 Sekunden nach Ver‐
lassen des Rückwärtsgangs bzw. bis
beim Vorwärtsfahren eine Geschwin‐
digkeit von mehr als 17 km/h erreicht
wird.
Fernlichtassistent Diese Funktion ermöglicht das Fah‐
ren mit dem Fernlicht als Hauptlicht
bei Nacht und bei einer Fahrzeugge‐
schwindigkeit von mehr als 40 km/h.
In folgenden Fällen wird automatisch
auf Abblendlicht umgeschaltet:
● Die Kamera in der Windschutz‐ scheibe erkennt die Lichter von
entgegenkommenden oder vo‐
rausfahrenden Fahrzeugen.● Die Fahrgeschwindigkeit sinkt unter 20 km/h.
● Bei Nebel oder Schnee.
● Bei Fahrten im Stadtgebiet.
Wenn keine beschränkenden Bedin‐
gungen erkannt werden, schaltet das System wieder auf Fernlicht um.
Einschalten
Der Fernlichtassistent wird aktiviert,
wenn bei einer Geschwindigkeit über
40 km/h zweimal der Blinkerhebel ge‐
drückt wird.

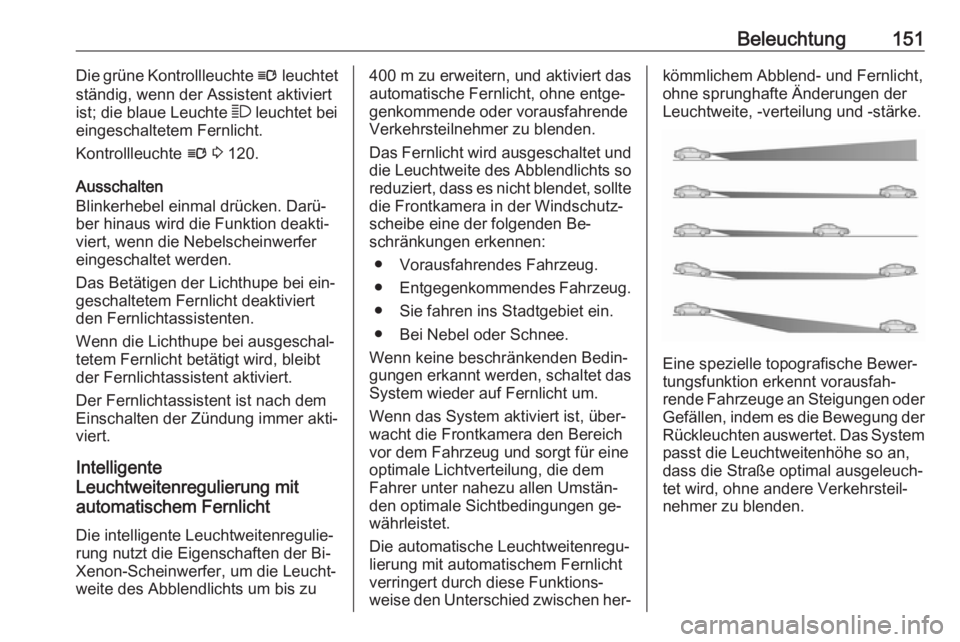

Beleuchtung151Die grüne Kontrollleuchte l leuchtet
ständig, wenn der Assistent aktiviert ist; die blaue Leuchte 7 leuchtet bei
eingeschaltetem Fernlicht.
Kontrollleuchte l 3 120.
Ausschalten
Blinkerhebel einmal drücken. Darü‐ ber hinaus wird die Funktion deakti‐
viert, wenn die Nebelscheinwerfer
eingeschaltet werden.
Das Betätigen der Lichthupe bei ein‐
geschaltetem Fernlicht deaktiviert
den Fernlichtassistenten.
Wenn die Lichthupe bei ausgeschal‐
tetem Fernlicht betätigt wird, bleibt
der Fernlichtassistent aktiviert.
Der Fernlichtassistent ist nach dem
Einschalten der Zündung immer akti‐
viert.
Intelligente
Leuchtweitenregulierung mit
automatischem Fernlicht
Die intelligente Leuchtweitenregulie‐
rung nutzt die Eigenschaften der Bi-
Xenon-Scheinwerfer, um die Leucht‐
weite des Abblendlichts um bis zu400 m zu erweitern, und aktiviert das
automatische Fernlicht, ohne entge‐
genkommende oder vorausfahrende
Verkehrsteilnehmer zu blenden.
Das Fernlicht wird ausgeschaltet und
die Leuchtweite des Abblendlichts so reduziert, dass es nicht blendet, sollte
die Frontkamera in der Windschutz‐
scheibe eine der folgenden Be‐
schränkungen erkennen:
● Vorausfahrendes Fahrzeug.
● Entgegenkommendes Fahrzeug.
● Sie fahren ins Stadtgebiet ein.
● Bei Nebel oder Schnee.
Wenn keine beschränkenden Bedin‐
gungen erkannt werden, schaltet das System wieder auf Fernlicht um.
Wenn das System aktiviert ist, über‐
wacht die Frontkamera den Bereich
vor dem Fahrzeug und sorgt für eine
optimale Lichtverteilung, die dem
Fahrer unter nahezu allen Umstän‐
den optimale Sichtbedingungen ge‐
währleistet.
Die automatische Leuchtweitenregu‐
lierung mit automatischem Fernlicht
verringert durch diese Funktions‐ weise den Unterschied zwischen her‐kömmlichem Abblend- und Fernlicht,
ohne sprunghafte Änderungen der
Leuchtweite, -verteilung und -stärke.
Eine spezielle topografische Bewer‐
tungsfunktion erkennt vorausfah‐
rende Fahrzeuge an Steigungen oder Gefällen, indem es die Bewegung der
Rückleuchten auswertet. Das System
passt die Leuchtweitenhöhe so an,
dass die Straße optimal ausgeleuch‐
tet wird, ohne andere Verkehrsteil‐
nehmer zu blenden.

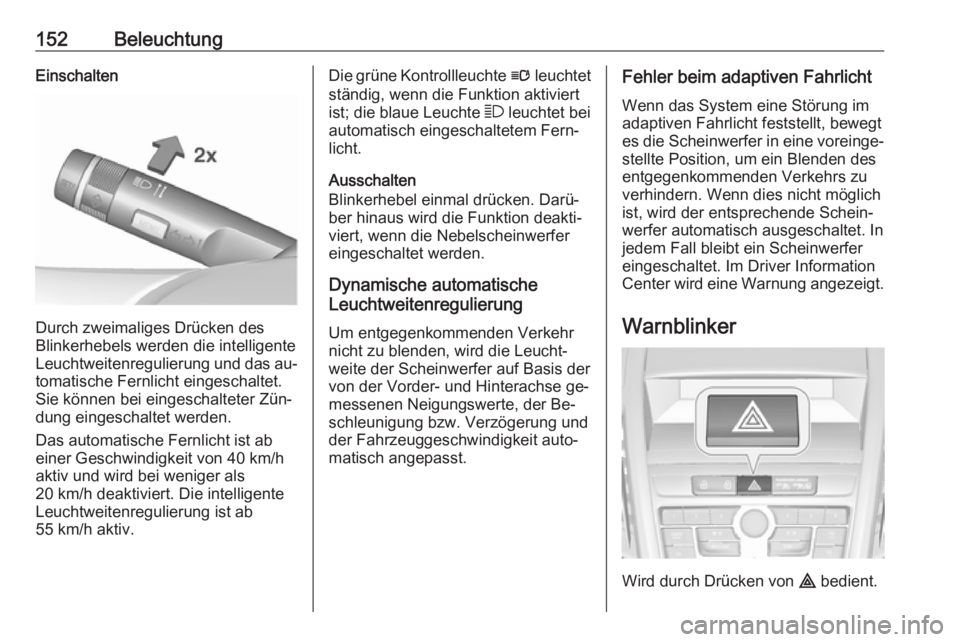

152BeleuchtungEinschalten
Durch zweimaliges Drücken des
Blinkerhebels werden die intelligente Leuchtweitenregulierung und das au‐
tomatische Fernlicht eingeschaltet.
Sie können bei eingeschalteter Zün‐ dung eingeschaltet werden.
Das automatische Fernlicht ist ab
einer Geschwindigkeit von 40 km/h
aktiv und wird bei weniger als
20 km/h deaktiviert. Die intelligente
Leuchtweitenregulierung ist ab
55 km/h aktiv.
Die grüne Kontrollleuchte l leuchtet
ständig, wenn die Funktion aktiviert
ist; die blaue Leuchte 7 leuchtet bei
automatisch eingeschaltetem Fern‐
licht.
Ausschalten
Blinkerhebel einmal drücken. Darü‐
ber hinaus wird die Funktion deakti‐
viert, wenn die Nebelscheinwerfer
eingeschaltet werden.
Dynamische automatische
Leuchtweitenregulierung
Um entgegenkommenden Verkehr
nicht zu blenden, wird die Leucht‐
weite der Scheinwerfer auf Basis der
von der Vorder- und Hinterachse ge‐
messenen Neigungswerte, der Be‐
schleunigung bzw. Verzögerung und
der Fahrzeuggeschwindigkeit auto‐
matisch angepasst.Fehler beim adaptiven Fahrlicht
Wenn das System eine Störung im
adaptiven Fahrlicht feststellt, bewegt
es die Scheinwerfer in eine voreinge‐ stellte Position, um ein Blenden des
entgegenkommenden Verkehrs zu
verhindern. Wenn dies nicht möglich
ist, wird der entsprechende Schein‐
werfer automatisch ausgeschaltet. In
jedem Fall bleibt ein Scheinwerfer
eingeschaltet. Im Driver Information
Center wird eine Warnung angezeigt.
Warnblinker
Wird durch Drücken von ¨ bedient.

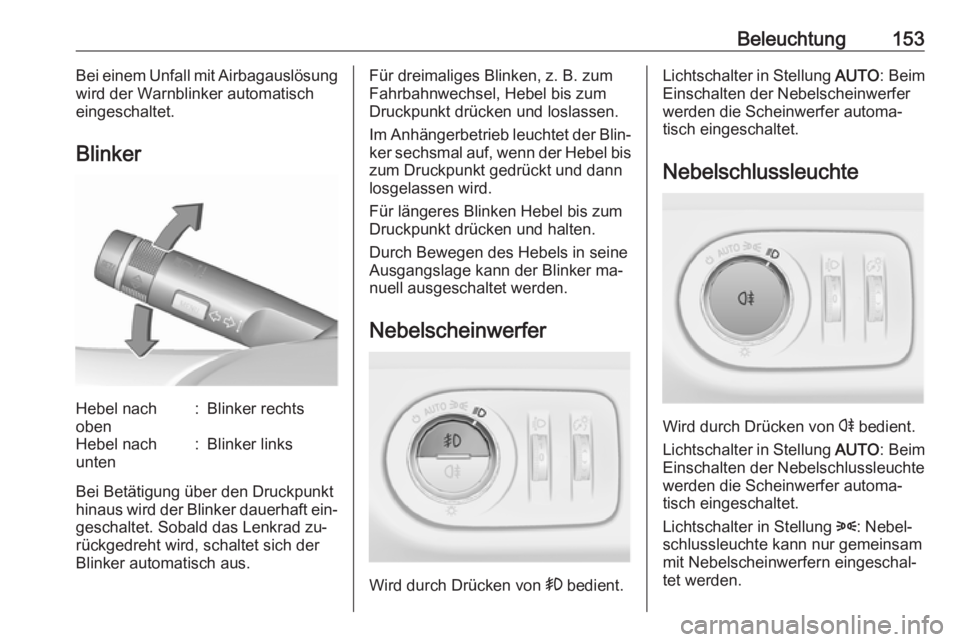

Beleuchtung153Bei einem Unfall mit Airbagauslösung
wird der Warnblinker automatisch
eingeschaltet.
BlinkerHebel nach
oben:Blinker rechtsHebel nach
unten:Blinker links
Bei Betätigung über den Druckpunkt
hinaus wird der Blinker dauerhaft ein‐
geschaltet. Sobald das Lenkrad zu‐
rückgedreht wird, schaltet sich der
Blinker automatisch aus.
Für dreimaliges Blinken, z. B. zum
Fahrbahnwechsel, Hebel bis zum
Druckpunkt drücken und loslassen.
Im Anhängerbetrieb leuchtet der Blin‐
ker sechsmal auf, wenn der Hebel bis
zum Druckpunkt gedrückt und dann
losgelassen wird.
Für längeres Blinken Hebel bis zum
Druckpunkt drücken und halten.
Durch Bewegen des Hebels in seine
Ausgangslage kann der Blinker ma‐
nuell ausgeschaltet werden.
Nebelscheinwerfer
Wird durch Drücken von > bedient.
Lichtschalter in Stellung AUTO: Beim
Einschalten der Nebelscheinwerfer werden die Scheinwerfer automa‐
tisch eingeschaltet.
Nebelschlussleuchte
Wird durch Drücken von r
bedient.
Lichtschalter in Stellung AUTO: Beim
Einschalten der Nebelschlussleuchte
werden die Scheinwerfer automa‐
tisch eingeschaltet.
Lichtschalter in Stellung 8: Nebel‐
schlussleuchte kann nur gemeinsam mit Nebelscheinwerfern eingeschal‐tet werden.

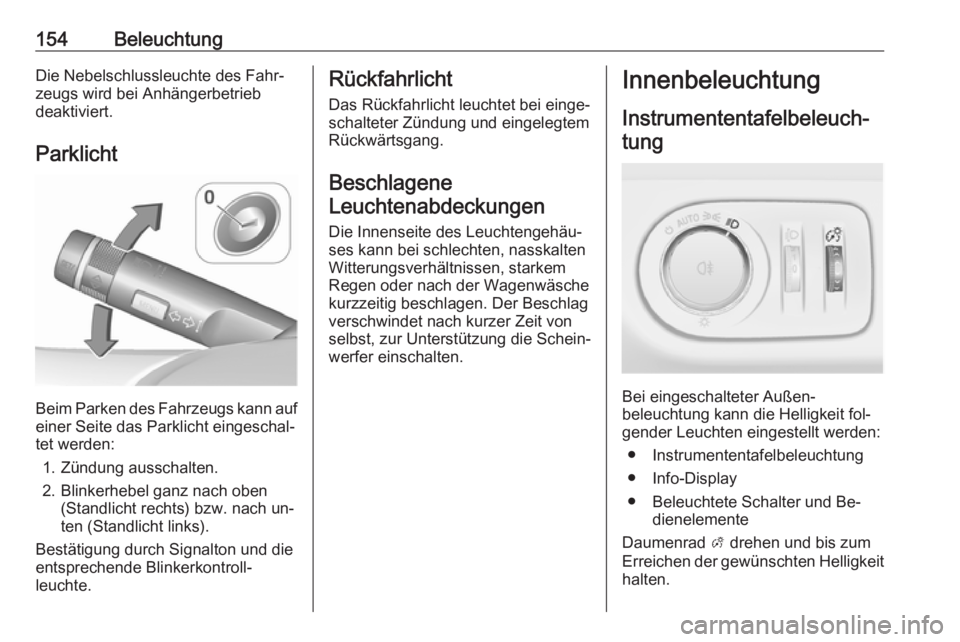

154BeleuchtungDie Nebelschlussleuchte des Fahr‐
zeugs wird bei Anhängerbetrieb
deaktiviert.
Parklicht
Beim Parken des Fahrzeugs kann auf einer Seite das Parklicht eingeschal‐
tet werden:
1. Zündung ausschalten.
2. Blinkerhebel ganz nach oben (Standlicht rechts) bzw. nach un‐
ten (Standlicht links).
Bestätigung durch Signalton und die
entsprechende Blinkerkontroll‐
leuchte.
Rückfahrlicht
Das Rückfahrlicht leuchtet bei einge‐
schalteter Zündung und eingelegtem
Rückwärtsgang.
Beschlagene Leuchtenabdeckungen
Die Innenseite des Leuchtengehäu‐
ses kann bei schlechten, nasskalten Witterungsverhältnissen, starkem
Regen oder nach der Wagenwäsche
kurzzeitig beschlagen. Der Beschlag
verschwindet nach kurzer Zeit von selbst, zur Unterstützung die Schein‐
werfer einschalten.Innenbeleuchtung
Instrumententafelbeleuch‐tung
Bei eingeschalteter Außen‐
beleuchtung kann die Helligkeit fol‐ gender Leuchten eingestellt werden:
● Instrumententafelbeleuchtung● Info-Display
● Beleuchtete Schalter und Be‐ dienelemente
Daumenrad A drehen und bis zum
Erreichen der gewünschten Helligkeit halten.

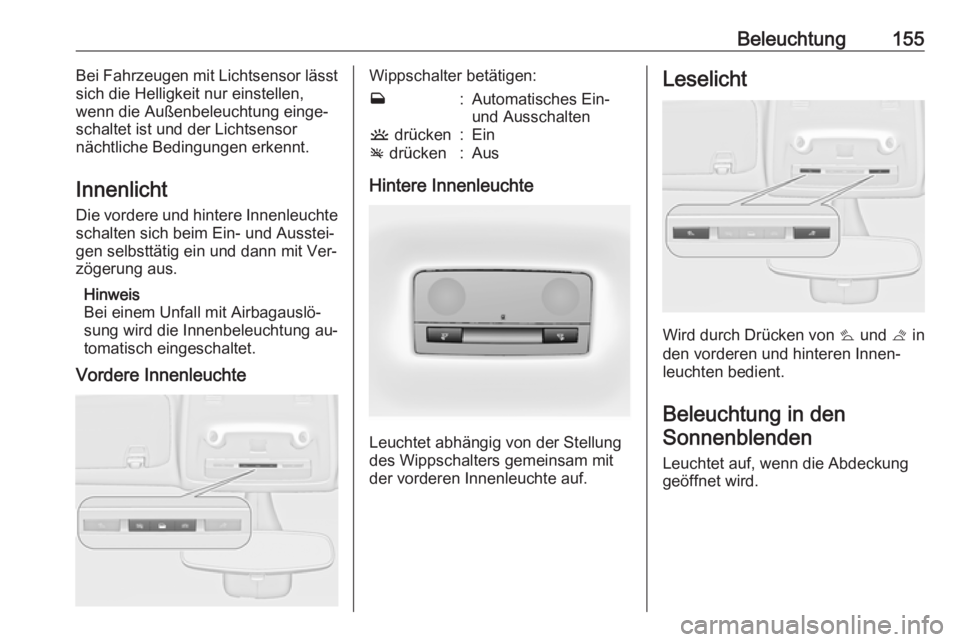

Beleuchtung155Bei Fahrzeugen mit Lichtsensor lässt
sich die Helligkeit nur einstellen,
wenn die Außenbeleuchtung einge‐
schaltet ist und der Lichtsensor
nächtliche Bedingungen erkennt.
Innenlicht
Die vordere und hintere Innenleuchte schalten sich beim Ein- und Ausstei‐
gen selbsttätig ein und dann mit Ver‐ zögerung aus.
Hinweis
Bei einem Unfall mit Airbagauslö‐
sung wird die Innenbeleuchtung au‐
tomatisch eingeschaltet.
Vordere InnenleuchteWippschalter betätigen:w:Automatisches Ein-
und Ausschaltenu drücken:Einv drücken:Aus
Hintere Innenleuchte
Leuchtet abhängig von der Stellung
des Wippschalters gemeinsam mit
der vorderen Innenleuchte auf.
Leselicht
Wird durch Drücken von s und t in
den vorderen und hinteren Innen‐ leuchten bedient.
Beleuchtung in den Sonnenblenden
Leuchtet auf, wenn die Abdeckung
geöffnet wird.

156BeleuchtungLichtfunktionenMittelkonsolenbeleuchtung Beim Einschalten der Scheinwerfer
leuchtet der Spot in der Innenleuchte.
Beleuchtung beim
Einsteigen
Willkommensbeleuchtung
Scheinwerfer, Rückleuchten, Kenn‐
zeichenleuchten, Instrumententafel‐
beleuchtung, Innenleuchten und die
Beleuchtung an Türen und FlexCon‐
sole werden beim Entriegeln des
Fahrzeugs mit der Funkfernbedie‐
nung kurzzeitig eingeschaltet. Diese
Funktion ist nur bei Dunkelheit ver‐
fügbar und erleichtert es, das Fahr‐
zeug zu finden.
Die Beleuchtung wird automatisch
ausgeschaltet, wenn der Zündschlüs‐
sel in Stellung 1 gedreht wird 3 169.Die Aktivierung bzw. Deaktivierung
dieser Funktion kann im Menü „Sys‐
temeinstellungen“ im Info-Display ge‐
ändert werden. Fahrzeugpersonali‐
sierung 3 136.
Die Einstellungen können für den ver‐ wendeten Schlüssel gespeichert wer‐
den 3 24.
Beim Öffnen der Fahrertür werden
darüber hinaus folgende Leuchten
eingeschaltet:
● Alle Schalter
● Driver Information Center
● Türfachleuchten
Beleuchtung beim
Aussteigen
Die folgenden Leuchten werden beim Abziehen des Schlüssels aus demZündschloss eingeschaltet:
● Innenbeleuchtung
● Instrumententafelbeleuchtung (nur bei Dunkelheit)
● Lichtröhren in Türen
● KennzeichenleuchtenNach einer gewissen Zeit werden sie
automatisch ausgeschaltet und beim Öffnen der Fahrertür wieder einge‐
schaltet.
Wegausleuchtung
Scheinwerfer, Rückleuchten und
Kennzeichenleuchte beleuchten für
eine einstellbare Zeit nach dem Ver‐
lassen des Fahrzeugs die Umge‐
bung.
Einschalten
1. Zündung ausschalten.
2. Zündschlüssel abziehen.
3. Fahrertür öffnen.

Beleuchtung1574. Blinkerhebel ziehen.
5. Fahrertür schließen.
Wird die Fahrertür nicht geschlossen,
schaltet sich das Licht nach
zwei Minuten aus.
Durch Ziehen des Blinkerhebels bei
geöffneter Fahrertür wird die Be‐
leuchtung beim Aussteigen sofort
ausgeschaltet.
Aktivierung, Deaktivierung und Dauer dieser Funktion können im Menü
„Systemeinstellungen“ im
Info-Display geändert werden. Fahr‐
zeugpersonalisierung 3 136.
Die Einstellungen können für den ver‐
wendeten Schlüssel gespeichert wer‐ den 3 24.
Batterieentladeschutz
Um ein Entladen der Fahrzeug‐
batterie bei ausgeschalteter Zündung
zu verhindern, werden einige Innen‐
leuchten nach einer bestimmten Zeit
automatisch ausgeschaltet.

158KlimatisierungKlimatisierungKlimatisierungssysteme.............158
Heizung und Belüftung ............158
Klimaanlage ............................. 159
Elektronische Klimatisierungs‐ automatik ................................ 160
Zuheizer .................................. 164
Belüftungsdüsen ........................164
Verstellbare Belüftungsdüsen . 164
Starre Belüftungsdüsen ...........165
Wartung ..................................... 166
Lufteinlass ............................... 166
Innenraumluftfilter ....................166
Regelmäßiger Betrieb .............166
Service .................................... 166Klimatisierungssysteme
Heizung und Belüftung
Regler für: ● Temperatur
● Luftverteilung
● Gebläsegeschwindigkeit
● Entfeuchtung und Enteisung
Heckscheibenheizung Ü 3 34.
Temperatur
rot:warmblau:kaltDie Heizleistung setzt erst voll ein,
wenn der Motor die normale Betriebs‐
temperatur erreicht hat.
Luftverteilungl:zur Windschutzscheibe und zu
den vorderen SeitenscheibenM:zum Kopfbereich über verstell‐
bare BelüftungsdüsenK:zum Fußraum
Alle Kombinationen sind möglich.
Gebläsegeschwindigkeit
Luftstrom durch Einschalten des Ge‐
bläses auf die gewünschte Ge‐
schwindigkeit einstellen.
Entfeuchtung und Enteisung ● V drücken: Gebläse schaltet
automatisch auf eine höhere
Drehzahl, die Luftverteilung wird
auf die Windschutzscheibe ge‐
richtet.
● Temperaturregler auf die wärm‐ ste Stufe stellen.
