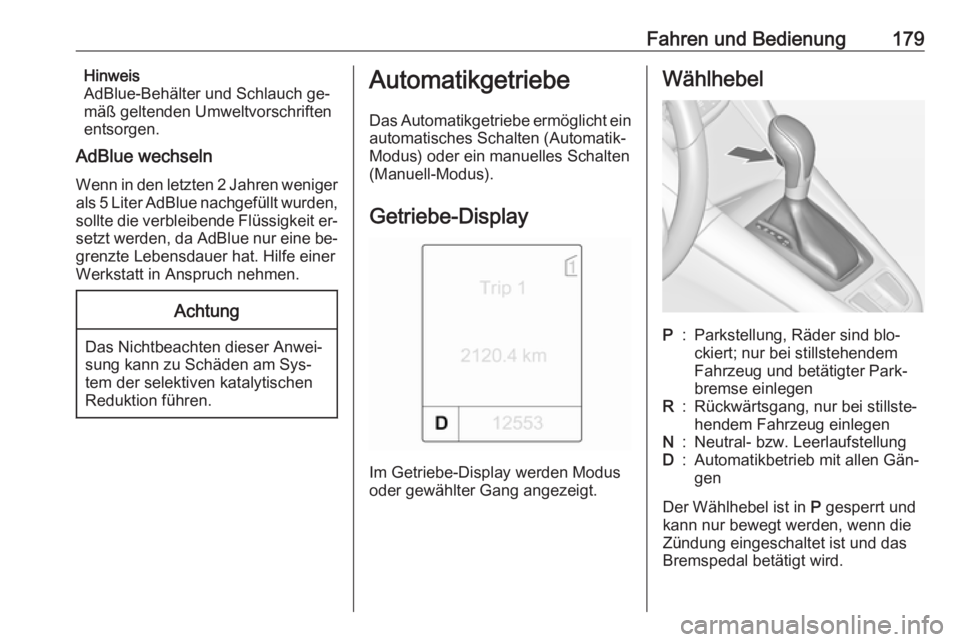

Fahren und Bedienung179Hinweis
AdBlue-Behälter und Schlauch ge‐
mäß geltenden Umweltvorschriften
entsorgen.
AdBlue wechseln
Wenn in den letzten 2 Jahren weniger
als 5 Liter AdBlue nachgefüllt wurden,
sollte die verbleibende Flüssigkeit er‐ setzt werden, da AdBlue nur eine be‐ grenzte Lebensdauer hat. Hilfe einer
Werkstatt in Anspruch nehmen.Achtung
Das Nichtbeachten dieser Anwei‐
sung kann zu Schäden am Sys‐
tem der selektiven katalytischen
Reduktion führen.
Automatikgetriebe
Das Automatikgetriebe ermöglicht ein
automatisches Schalten (Automatik-
Modus) oder ein manuelles Schalten
(Manuell-Modus).
Getriebe-Display
Im Getriebe-Display werden Modus
oder gewählter Gang angezeigt.
WählhebelP:Parkstellung, Räder sind blo‐
ckiert; nur bei stillstehendem
Fahrzeug und betätigter Park‐
bremse einlegenR:Rückwärtsgang, nur bei stillste‐
hendem Fahrzeug einlegenN:Neutral- bzw. LeerlaufstellungD:Automatikbetrieb mit allen Gän‐
gen
Der Wählhebel ist in P gesperrt und
kann nur bewegt werden, wenn die Zündung eingeschaltet ist und das
Bremspedal betätigt wird.

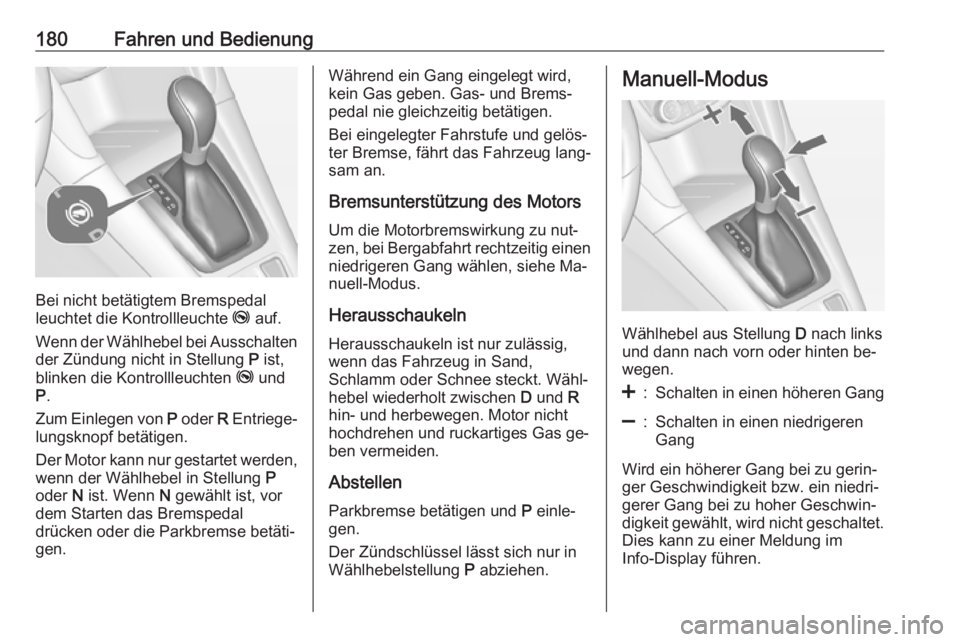

180Fahren und Bedienung
Bei nicht betätigtem Bremspedal
leuchtet die Kontrollleuchte j auf.
Wenn der Wählhebel bei Ausschalten
der Zündung nicht in Stellung P ist,
blinken die Kontrollleuchten j und
P .
Zum Einlegen von P oder R Entriege‐
lungsknopf betätigen.
Der Motor kann nur gestartet werden,
wenn der Wählhebel in Stellung P
oder N ist. Wenn N gewählt ist, vor
dem Starten das Bremspedal
drücken oder die Parkbremse betäti‐ gen.
Während ein Gang eingelegt wird,
kein Gas geben. Gas- und Brems‐ pedal nie gleichzeitig betätigen.
Bei eingelegter Fahrstufe und gelös‐
ter Bremse, fährt das Fahrzeug lang‐
sam an.
Bremsunterstützung des Motors
Um die Motorbremswirkung zu nut‐ zen, bei Bergabfahrt rechtzeitig einen
niedrigeren Gang wählen, siehe Ma‐
nuell-Modus.
Herausschaukeln
Herausschaukeln ist nur zulässig,
wenn das Fahrzeug in Sand,
Schlamm oder Schnee steckt. Wähl‐
hebel wiederholt zwischen D und R
hin- und herbewegen. Motor nicht
hochdrehen und ruckartiges Gas ge‐
ben vermeiden.
Abstellen
Parkbremse betätigen und P einle‐
gen.
Der Zündschlüssel lässt sich nur in
Wählhebelstellung P abziehen.Manuell-Modus
Wählhebel aus Stellung D nach links
und dann nach vorn oder hinten be‐
wegen.
<:Schalten in einen höheren Gang]:Schalten in einen niedrigeren
Gang
Wird ein höherer Gang bei zu gerin‐
ger Geschwindigkeit bzw. ein niedri‐
gerer Gang bei zu hoher Geschwin‐
digkeit gewählt, wird nicht geschaltet. Dies kann zu einer Meldung im
Info-Display führen.

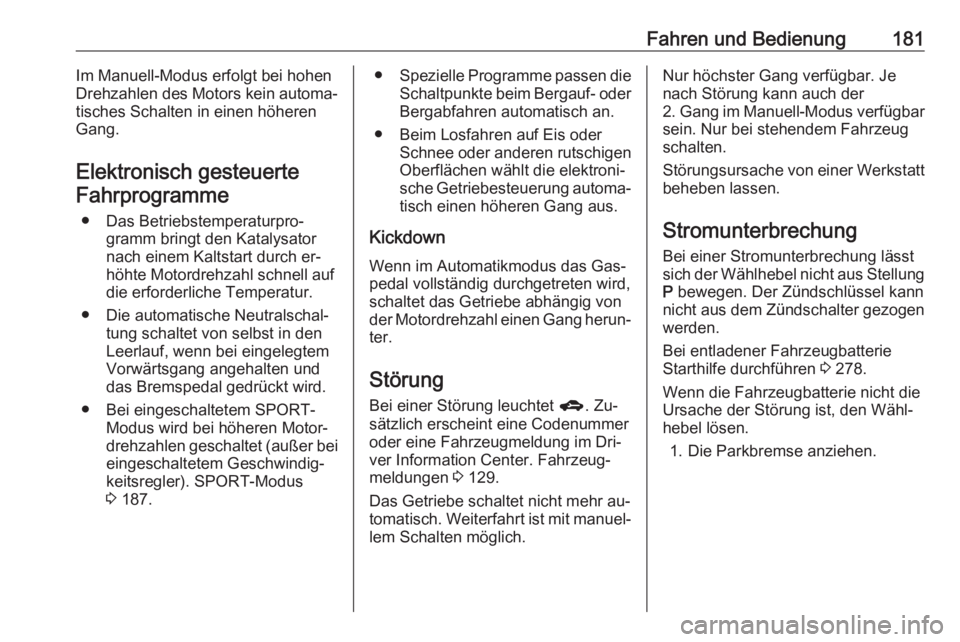

Fahren und Bedienung181Im Manuell-Modus erfolgt bei hohen
Drehzahlen des Motors kein automa‐
tisches Schalten in einen höheren Gang.
Elektronisch gesteuerte Fahrprogramme
● Das Betriebstemperaturpro‐ gramm bringt den Katalysator
nach einem Kaltstart durch er‐
höhte Motordrehzahl schnell auf
die erforderliche Temperatur.
● Die automatische Neutralschal‐ tung schaltet von selbst in den
Leerlauf, wenn bei eingelegtem
Vorwärtsgang angehalten und
das Bremspedal gedrückt wird.
● Bei eingeschaltetem SPORT- Modus wird bei höheren Motor‐
drehzahlen geschaltet (außer bei eingeschaltetem Geschwindig‐
keitsregler). SPORT-Modus
3 187.● Spezielle Programme passen die
Schaltpunkte beim Bergauf- oder Bergabfahren automatisch an.
● Beim Losfahren auf Eis oder Schnee oder anderen rutschigen
Oberflächen wählt die elektroni‐
sche Getriebesteuerung automa‐
tisch einen höheren Gang aus.
Kickdown Wenn im Automatikmodus das Gas‐
pedal vollständig durchgetreten wird,
schaltet das Getriebe abhängig von
der Motordrehzahl einen Gang herun‐
ter.
Störung
Bei einer Störung leuchtet g. Zu‐
sätzlich erscheint eine Codenummer
oder eine Fahrzeugmeldung im Dri‐
ver Information Center. Fahrzeug‐
meldungen 3 129.
Das Getriebe schaltet nicht mehr au‐ tomatisch. Weiterfahrt ist mit manuel‐ lem Schalten möglich.Nur höchster Gang verfügbar. Je
nach Störung kann auch der
2. Gang im Manuell-Modus verfügbar
sein. Nur bei stehendem Fahrzeug
schalten.
Störungsursache von einer Werkstatt beheben lassen.
Stromunterbrechung Bei einer Stromunterbrechung lässt
sich der Wählhebel nicht aus Stellung
P bewegen. Der Zündschlüssel kann
nicht aus dem Zündschalter gezogen
werden.
Bei entladener Fahrzeugbatterie
Starthilfe durchführen 3 278.
Wenn die Fahrzeugbatterie nicht die
Ursache der Störung ist, den Wähl‐
hebel lösen.
1. Die Parkbremse anziehen.

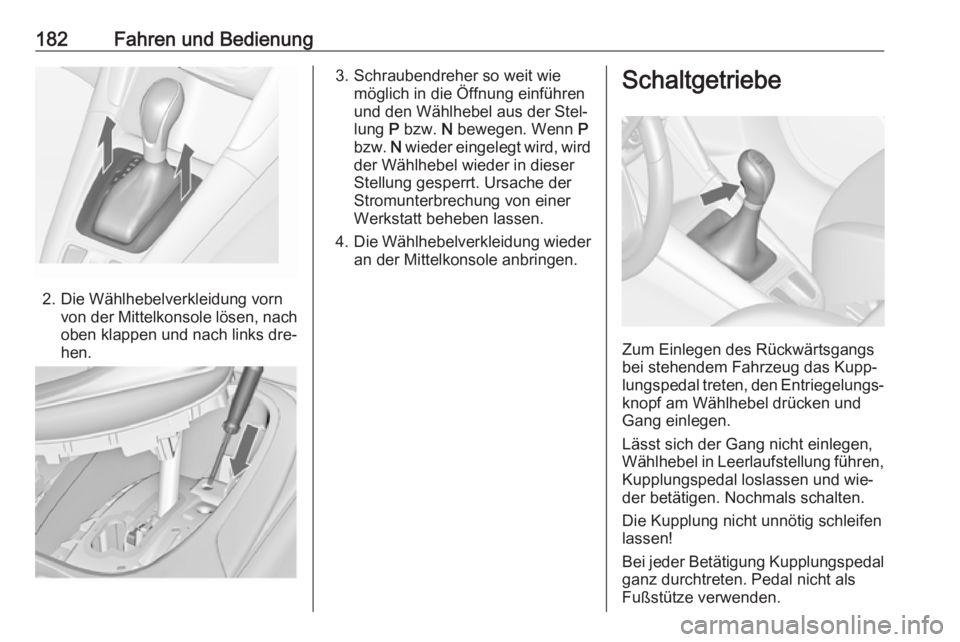

182Fahren und Bedienung
2. Die Wählhebelverkleidung vornvon der Mittelkonsole lösen, nach
oben klappen und nach links dre‐
hen.
3. Schraubendreher so weit wie möglich in die Öffnung einführen
und den Wählhebel aus der Stel‐
lung P bzw. N bewegen. Wenn P
bzw. N wieder eingelegt wird, wird
der Wählhebel wieder in dieser
Stellung gesperrt. Ursache der
Stromunterbrechung von einer
Werkstatt beheben lassen.
4. Die Wählhebelverkleidung wieder
an der Mittelkonsole anbringen.Schaltgetriebe
Zum Einlegen des Rückwärtsgangs
bei stehendem Fahrzeug das Kupp‐
lungspedal treten, den Entriegelungs‐ knopf am Wählhebel drücken und
Gang einlegen.
Lässt sich der Gang nicht einlegen,
Wählhebel in Leerlaufstellung führen,
Kupplungspedal loslassen und wie‐
der betätigen. Nochmals schalten.
Die Kupplung nicht unnötig schleifen
lassen!
Bei jeder Betätigung Kupplungspedal ganz durchtreten. Pedal nicht als
Fußstütze verwenden.

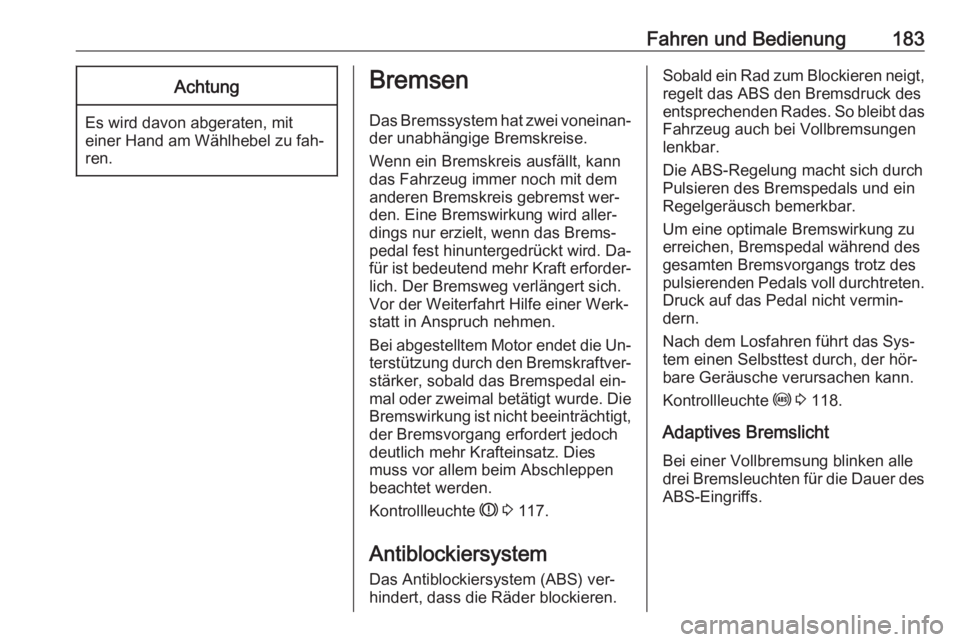

Fahren und Bedienung183Achtung
Es wird davon abgeraten, miteiner Hand am Wählhebel zu fah‐
ren.
Bremsen
Das Bremssystem hat zwei voneinan‐
der unabhängige Bremskreise.
Wenn ein Bremskreis ausfällt, kann
das Fahrzeug immer noch mit dem
anderen Bremskreis gebremst wer‐
den. Eine Bremswirkung wird aller‐
dings nur erzielt, wenn das Brems‐
pedal fest hinuntergedrückt wird. Da‐
für ist bedeutend mehr Kraft erforder‐ lich. Der Bremsweg verlängert sich.
Vor der Weiterfahrt Hilfe einer Werk‐
statt in Anspruch nehmen.
Bei abgestelltem Motor endet die Un‐ terstützung durch den Bremskraftver‐stärker, sobald das Bremspedal ein‐
mal oder zweimal betätigt wurde. Die
Bremswirkung ist nicht beeinträchtigt,
der Bremsvorgang erfordert jedoch
deutlich mehr Krafteinsatz. Dies
muss vor allem beim Abschleppen
beachtet werden.
Kontrollleuchte R 3 117.
Antiblockiersystem
Das Antiblockiersystem (ABS) ver‐ hindert, dass die Räder blockieren.Sobald ein Rad zum Blockieren neigt, regelt das ABS den Bremsdruck des
entsprechenden Rades. So bleibt das
Fahrzeug auch bei Vollbremsungen
lenkbar.
Die ABS-Regelung macht sich durch
Pulsieren des Bremspedals und ein
Regelgeräusch bemerkbar.
Um eine optimale Bremswirkung zu
erreichen, Bremspedal während des
gesamten Bremsvorgangs trotz des
pulsierenden Pedals voll durchtreten. Druck auf das Pedal nicht vermin‐
dern.
Nach dem Losfahren führt das Sys‐
tem einen Selbsttest durch, der hör‐
bare Geräusche verursachen kann.
Kontrollleuchte u 3 118.
Adaptives Bremslicht
Bei einer Vollbremsung blinken alle
drei Bremsleuchten für die Dauer des
ABS-Eingriffs.

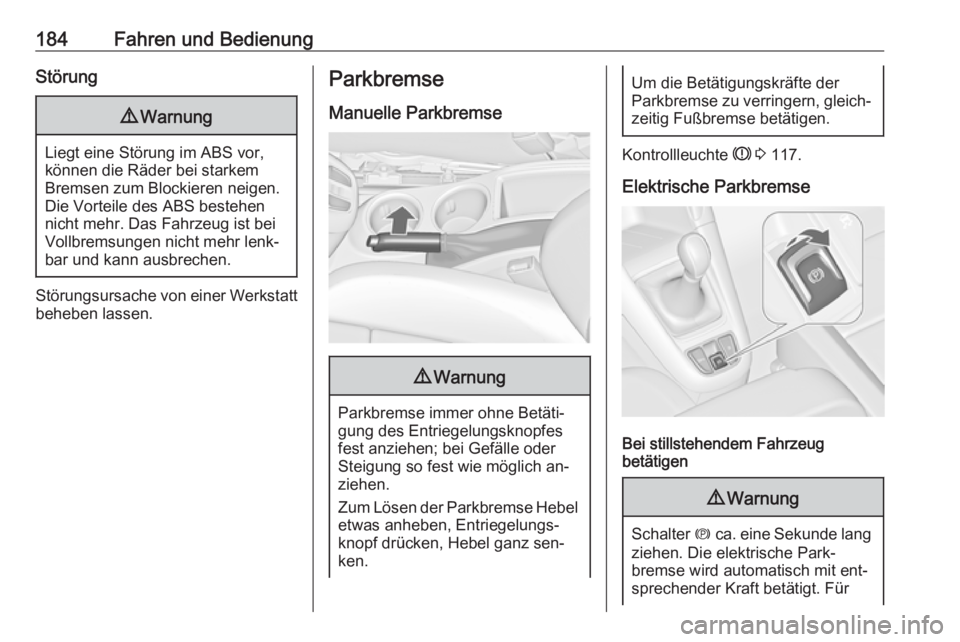

184Fahren und BedienungStörung9Warnung
Liegt eine Störung im ABS vor,
können die Räder bei starkem
Bremsen zum Blockieren neigen.
Die Vorteile des ABS bestehen
nicht mehr. Das Fahrzeug ist bei
Vollbremsungen nicht mehr lenk‐
bar und kann ausbrechen.
Störungsursache von einer Werkstatt
beheben lassen.
Parkbremse
Manuelle Parkbremse9 Warnung
Parkbremse immer ohne Betäti‐
gung des Entriegelungsknopfes
fest anziehen; bei Gefälle oder
Steigung so fest wie möglich an‐
ziehen.
Zum Lösen der Parkbremse Hebel etwas anheben, Entriegelungs‐
knopf drücken, Hebel ganz sen‐
ken.
Um die Betätigungskräfte der
Parkbremse zu verringern, gleich‐ zeitig Fußbremse betätigen.
Kontrollleuchte R 3 117.
Elektrische Parkbremse
Bei stillstehendem Fahrzeug
betätigen
9 Warnung
Schalter m ca. eine Sekunde lang
ziehen. Die elektrische Park‐
bremse wird automatisch mit ent‐
sprechender Kraft betätigt. Für

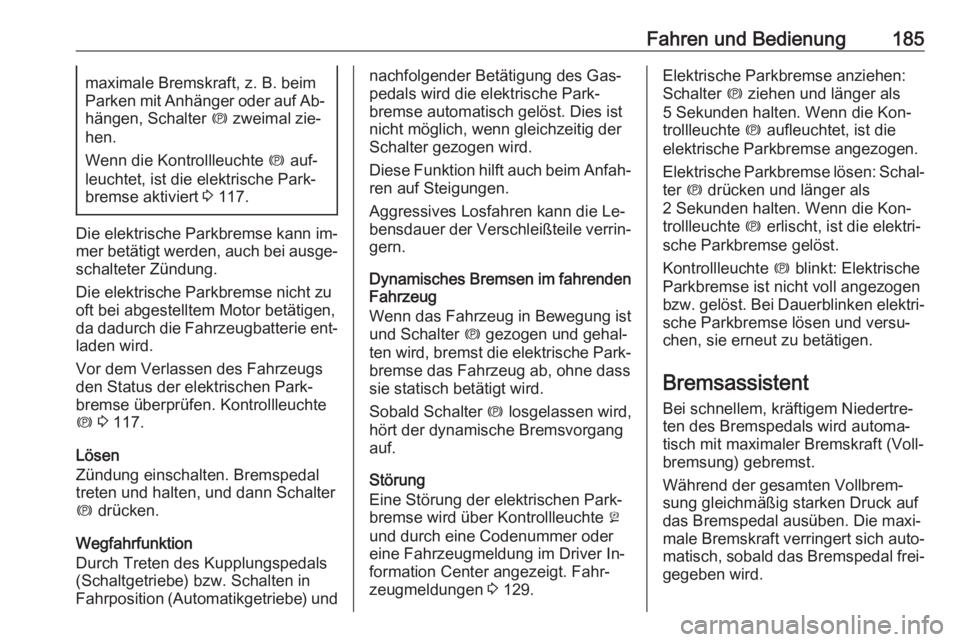

Fahren und Bedienung185maximale Bremskraft, z. B. beim
Parken mit Anhänger oder auf Ab‐
hängen, Schalter m zweimal zie‐
hen.
Wenn die Kontrollleuchte m auf‐
leuchtet, ist die elektrische Park‐ bremse aktiviert 3 117.
Die elektrische Parkbremse kann im‐
mer betätigt werden, auch bei ausge‐ schalteter Zündung.
Die elektrische Parkbremse nicht zu
oft bei abgestelltem Motor betätigen,
da dadurch die Fahrzeugbatterie ent‐
laden wird.
Vor dem Verlassen des Fahrzeugs
den Status der elektrischen Park‐
bremse überprüfen. Kontrollleuchte
m 3 117.
Lösen
Zündung einschalten. Bremspedal
treten und halten, und dann Schalter
m drücken.
Wegfahrfunktion
Durch Treten des Kupplungspedals
(Schaltgetriebe) bzw. Schalten in
Fahrposition (Automatikgetriebe) und
nachfolgender Betätigung des Gas‐
pedals wird die elektrische Park‐
bremse automatisch gelöst. Dies ist
nicht möglich, wenn gleichzeitig der
Schalter gezogen wird.
Diese Funktion hilft auch beim Anfah‐ ren auf Steigungen.
Aggressives Losfahren kann die Le‐
bensdauer der Verschleißteile verrin‐
gern.
Dynamisches Bremsen im fahrenden
Fahrzeug
Wenn das Fahrzeug in Bewegung ist
und Schalter m gezogen und gehal‐
ten wird, bremst die elektrische Park‐ bremse das Fahrzeug ab, ohne dass
sie statisch betätigt wird.
Sobald Schalter m losgelassen wird,
hört der dynamische Bremsvorgang auf.
Störung
Eine Störung der elektrischen Park‐
bremse wird über Kontrollleuchte j
und durch eine Codenummer oder
eine Fahrzeugmeldung im Driver In‐
formation Center angezeigt. Fahr‐
zeugmeldungen 3 129.Elektrische Parkbremse anziehen:
Schalter m ziehen und länger als
5 Sekunden halten. Wenn die Kon‐ trollleuchte m aufleuchtet, ist die
elektrische Parkbremse angezogen.
Elektrische Parkbremse lösen: Schal‐
ter m drücken und länger als
2 Sekunden halten. Wenn die Kon‐
trollleuchte m erlischt, ist die elektri‐
sche Parkbremse gelöst.
Kontrollleuchte m blinkt: Elektrische
Parkbremse ist nicht voll angezogen
bzw. gelöst. Bei Dauerblinken elektri‐ sche Parkbremse lösen und versu‐
chen, sie erneut zu betätigen.
Bremsassistent Bei schnellem, kräftigem Niedertre‐
ten des Bremspedals wird automa‐
tisch mit maximaler Bremskraft (Voll‐
bremsung) gebremst.
Während der gesamten Vollbrem‐
sung gleichmäßig starken Druck auf
das Bremspedal ausüben. Die maxi‐
male Bremskraft verringert sich auto‐
matisch, sobald das Bremspedal frei‐ gegeben wird.

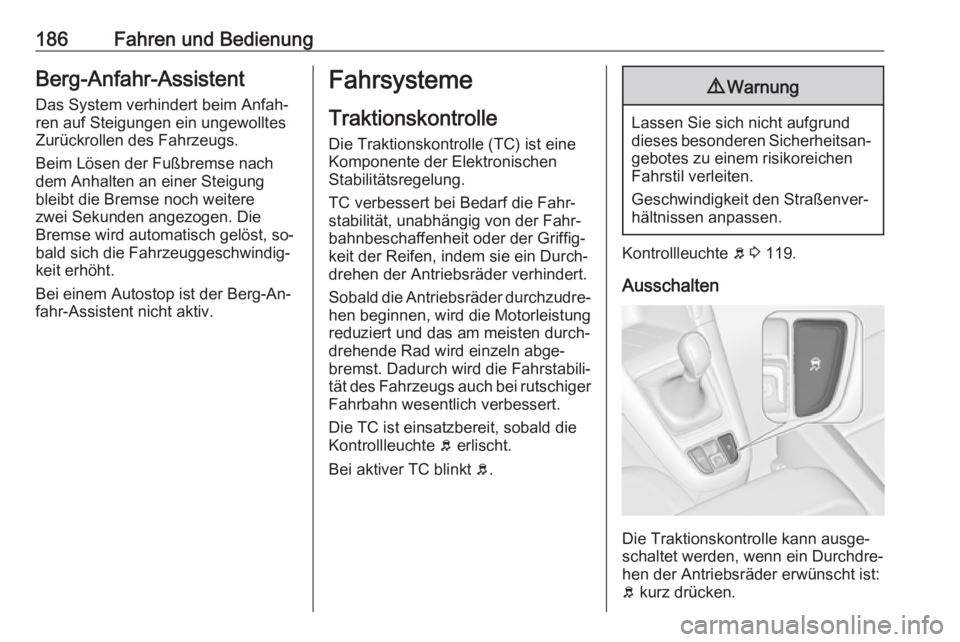

186Fahren und BedienungBerg-Anfahr-Assistent
Das System verhindert beim Anfah‐
ren auf Steigungen ein ungewolltes
Zurückrollen des Fahrzeugs.
Beim Lösen der Fußbremse nach
dem Anhalten an einer Steigung
bleibt die Bremse noch weitere
zwei Sekunden angezogen. Die
Bremse wird automatisch gelöst, so‐
bald sich die Fahrzeuggeschwindig‐
keit erhöht.
Bei einem Autostop ist der Berg-An‐
fahr-Assistent nicht aktiv.Fahrsysteme
Traktionskontrolle
Die Traktionskontrolle (TC) ist eine
Komponente der Elektronischen
Stabilitätsregelung.
TC verbessert bei Bedarf die Fahr‐
stabilität, unabhängig von der Fahr‐
bahnbeschaffenheit oder der Griffig‐
keit der Reifen, indem sie ein Durch‐ drehen der Antriebsräder verhindert.
Sobald die Antriebsräder durchzudre‐ hen beginnen, wird die Motorleistung
reduziert und das am meisten durch‐
drehende Rad wird einzeln abge‐
bremst. Dadurch wird die Fahrstabili‐ tät des Fahrzeugs auch bei rutschiger
Fahrbahn wesentlich verbessert.
Die TC ist einsatzbereit, sobald die
Kontrollleuchte b erlischt.
Bei aktiver TC blinkt b.9 Warnung
Lassen Sie sich nicht aufgrund
dieses besonderen Sicherheitsan‐ gebotes zu einem risikoreichen
Fahrstil verleiten.
Geschwindigkeit den Straßenver‐
hältnissen anpassen.
Kontrollleuchte b 3 119.
Ausschalten
Die Traktionskontrolle kann ausge‐
schaltet werden, wenn ein Durchdre‐
hen der Antriebsräder erwünscht ist:
b kurz drücken.

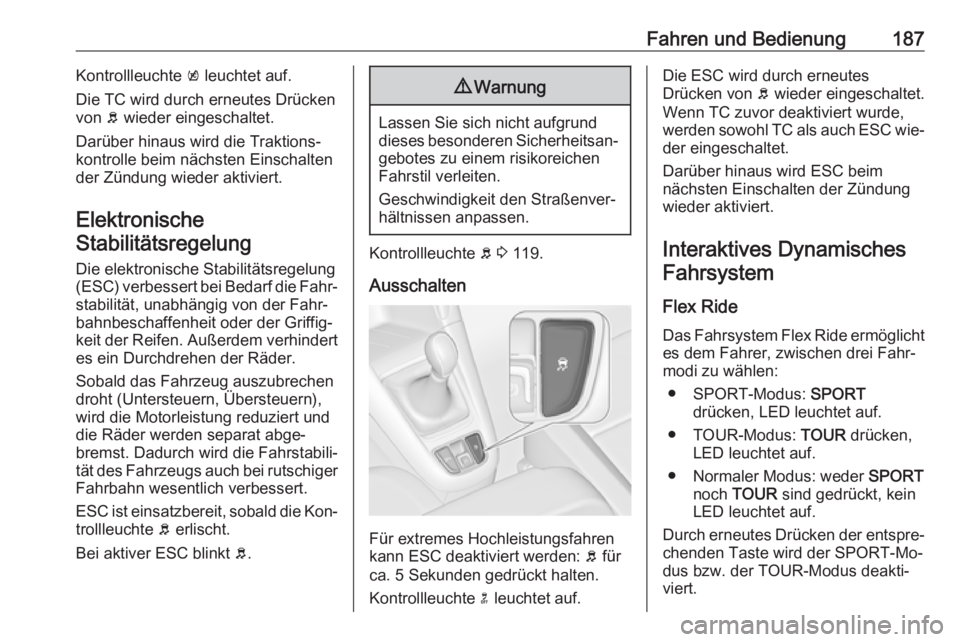

Fahren und Bedienung187Kontrollleuchte k leuchtet auf.
Die TC wird durch erneutes Drücken von b wieder eingeschaltet.
Darüber hinaus wird die Traktions‐
kontrolle beim nächsten Einschalten der Zündung wieder aktiviert.
Elektronische
Stabilitätsregelung
Die elektronische Stabilitätsregelung
(ESC) verbessert bei Bedarf die Fahr‐
stabilität, unabhängig von der Fahr‐
bahnbeschaffenheit oder der Griffig‐
keit der Reifen. Außerdem verhindert es ein Durchdrehen der Räder.
Sobald das Fahrzeug auszubrechen droht (Untersteuern, Übersteuern),
wird die Motorleistung reduziert und
die Räder werden separat abge‐
bremst. Dadurch wird die Fahrstabili‐
tät des Fahrzeugs auch bei rutschiger Fahrbahn wesentlich verbessert.
ESC ist einsatzbereit, sobald die Kon‐
trollleuchte b erlischt.
Bei aktiver ESC blinkt b.9
Warnung
Lassen Sie sich nicht aufgrund
dieses besonderen Sicherheitsan‐ gebotes zu einem risikoreichen
Fahrstil verleiten.
Geschwindigkeit den Straßenver‐
hältnissen anpassen.
Kontrollleuchte b 3 119.
Ausschalten
Für extremes Hochleistungsfahren
kann ESC deaktiviert werden: b für
ca. 5 Sekunden gedrückt halten.
Kontrollleuchte n leuchtet auf.
Die ESC wird durch erneutes
Drücken von b wieder eingeschaltet.
Wenn TC zuvor deaktiviert wurde,
werden sowohl TC als auch ESC wie‐
der eingeschaltet.
Darüber hinaus wird ESC beim
nächsten Einschalten der Zündung
wieder aktiviert.
Interaktives Dynamisches
Fahrsystem
Flex Ride Das Fahrsystem Flex Ride ermöglicht
es dem Fahrer, zwischen drei Fahr‐
modi zu wählen:
● SPORT-Modus: SPORT
drücken, LED leuchtet auf.
● TOUR-Modus: TOUR drücken,
LED leuchtet auf.
● Normaler Modus: weder SPORT
noch TOUR sind gedrückt, kein
LED leuchtet auf.
Durch erneutes Drücken der entspre‐ chenden Taste wird der SPORT-Mo‐
dus bzw. der TOUR-Modus deakti‐
viert.

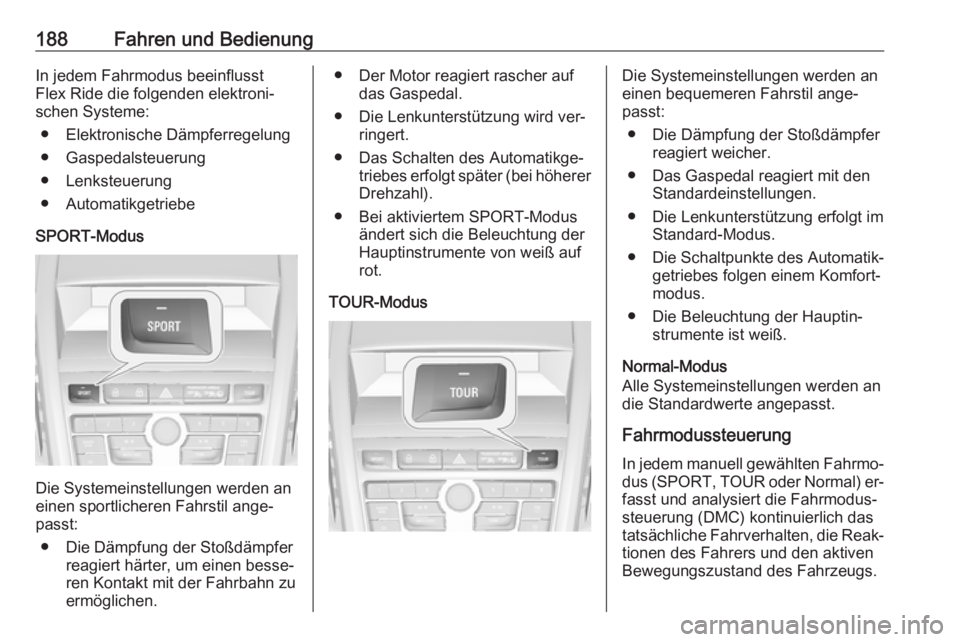

188Fahren und BedienungIn jedem Fahrmodus beeinflusst
Flex Ride die folgenden elektroni‐
schen Systeme:
● Elektronische Dämpferregelung
● Gaspedalsteuerung
● Lenksteuerung
● Automatikgetriebe
SPORT-Modus
Die Systemeinstellungen werden an
einen sportlicheren Fahrstil ange‐
passt:
● Die Dämpfung der Stoßdämpfer reagiert härter, um einen besse‐
ren Kontakt mit der Fahrbahn zu
ermöglichen.
● Der Motor reagiert rascher auf das Gaspedal.
● Die Lenkunterstützung wird ver‐ ringert.
● Das Schalten des Automatikge‐ triebes erfolgt später (bei höherer
Drehzahl).
● Bei aktiviertem SPORT-Modus ändert sich die Beleuchtung der
Hauptinstrumente von weiß auf
rot.
TOUR-ModusDie Systemeinstellungen werden an
einen bequemeren Fahrstil ange‐ passt:
● Die Dämpfung der Stoßdämpfer reagiert weicher.
● Das Gaspedal reagiert mit den Standardeinstellungen.
● Die Lenkunterstützung erfolgt im Standard-Modus.
● Die Schaltpunkte des Automatik‐
getriebes folgen einem Komfort‐
modus.
● Die Beleuchtung der Hauptin‐ strumente ist weiß.
Normal-Modus
Alle Systemeinstellungen werden an
die Standardwerte angepasst.
Fahrmodussteuerung
In jedem manuell gewählten Fahrmo‐
dus ( SPORT , TOUR oder Normal) er‐
fasst und analysiert die Fahrmodus‐
steuerung (DMC) kontinuierlich das
tatsächliche Fahrverhalten, die Reak‐
tionen des Fahrers und den aktiven
Bewegungszustand des Fahrzeugs.
