Fahren und Bedienung209Die Front-Einparkhilfe wird auch au‐
tomatisch bei einer Geschwindigkeit bis zu 11 km/h aktiviert.
Ein Leuchten der LED in der Taste für
die Einparkhilfe zeigt die Bereitschaft
des Systems an.
Wenn das Fahrzeug eine Geschwin‐ digkeit von 11 km/h überschreitet,
wird die die Front-Einparkhilfe ausge‐
schaltet. Die Front-Einparkhilfe wird
grundsätzlich wieder aktiviert, wenn
die Geschwindigkeit unter 11 km/h
sinkt.

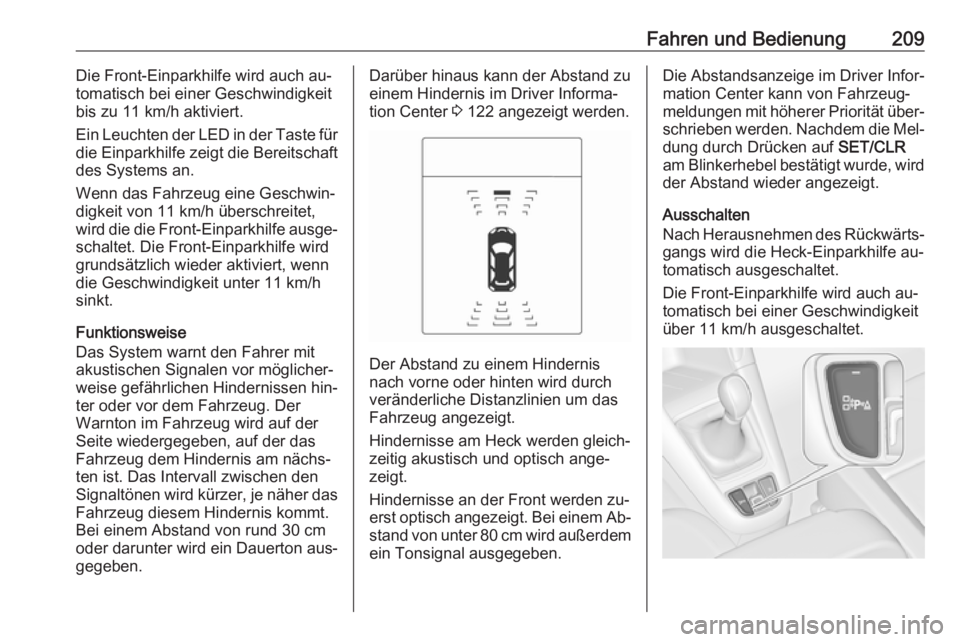

Funktionsweise
Das System warnt den Fahrer mit akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen hin‐
ter oder vor dem Fahrzeug. Der
Warnton im Fahrzeug wird auf der
Seite wiedergegeben, auf der das
Fahrzeug dem Hindernis am nächs‐ ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton aus‐
gegeben.Darüber hinaus kann der Abstand zu
einem Hindernis im Driver Informa‐
tion Center 3 122 angezeigt werden.
Der Abstand zu einem Hindernis
nach vorne oder hinten wird durch
veränderliche Distanzlinien um das
Fahrzeug angezeigt.
Hindernisse am Heck werden gleich‐
zeitig akustisch und optisch ange‐
zeigt.
Hindernisse an der Front werden zu‐
erst optisch angezeigt. Bei einem Ab‐
stand von unter 80 cm wird außerdem
ein Tonsignal ausgegeben.
Die Abstandsanzeige im Driver Infor‐ mation Center kann von Fahrzeug‐
meldungen mit höherer Priorität über‐
schrieben werden. Nachdem die Mel‐ dung durch Drücken auf SET/CLR
am Blinkerhebel bestätigt wurde, wird
der Abstand wieder angezeigt.
Ausschalten
Nach Herausnehmen des Rückwärts‐
gangs wird die Heck-Einparkhilfe au‐
tomatisch ausgeschaltet.
Die Front-Einparkhilfe wird auch au‐
tomatisch bei einer Geschwindigkeit
über 11 km/h ausgeschaltet.

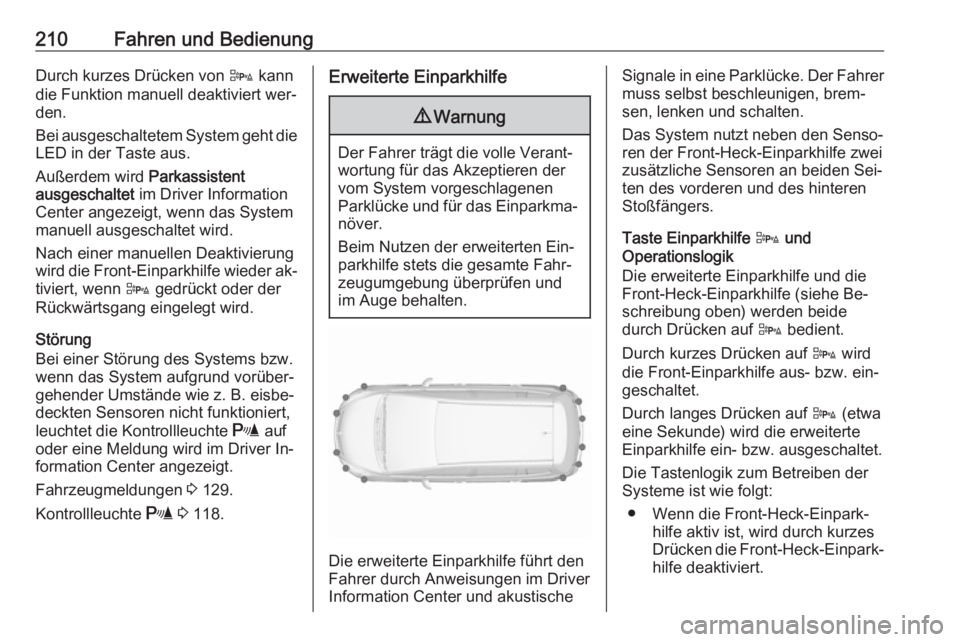

210Fahren und BedienungDurch kurzes Drücken von D kann
die Funktion manuell deaktiviert wer‐
den.
Bei ausgeschaltetem System geht die LED in der Taste aus.
Außerdem wird Parkassistent
ausgeschaltet im Driver Information
Center angezeigt, wenn das System
manuell ausgeschaltet wird.
Nach einer manuellen Deaktivierung
wird die Front-Einparkhilfe wieder ak‐
tiviert, wenn D gedrückt oder der
Rückwärtsgang eingelegt wird.
Störung
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände wie z. B. eisbe‐
deckten Sensoren nicht funktioniert,
leuchtet die Kontrollleuchte r auf
oder eine Meldung wird im Driver In‐ formation Center angezeigt.
Fahrzeugmeldungen 3 129.
Kontrollleuchte r 3 118.Erweiterte Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten Ein‐
parkhilfe stets die gesamte Fahr‐
zeugumgebung überprüfen und
im Auge behalten.
Die erweiterte Einparkhilfe führt den
Fahrer durch Anweisungen im Driver
Information Center und akustische
Signale in eine Parklücke. Der Fahrer muss selbst beschleunigen, brem‐
sen, lenken und schalten.
Das System nutzt neben den Senso‐ ren der Front-Heck-Einparkhilfe zwei
zusätzliche Sensoren an beiden Sei‐
ten des vorderen und des hinteren
Stoßfängers.
Taste Einparkhilfe D und
Operationslogik
Die erweiterte Einparkhilfe und die
Front-Heck-Einparkhilfe (siehe Be‐
schreibung oben) werden beide
durch Drücken auf D bedient.
Durch kurzes Drücken auf D wird
die Front-Einparkhilfe aus- bzw. ein‐
geschaltet.
Durch langes Drücken auf D (etwa
eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet.
Die Tastenlogik zum Betreiben der
Systeme ist wie folgt:
● Wenn die Front-Heck-Einpark‐ hilfe aktiv ist, wird durch kurzes
Drücken die Front-Heck-Einpark‐ hilfe deaktiviert.

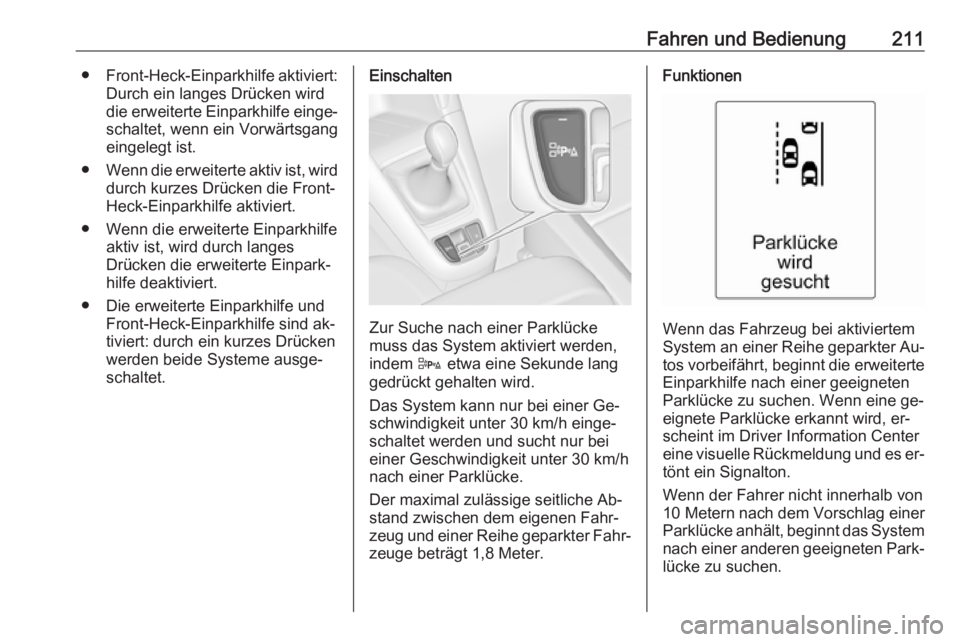

Fahren und Bedienung211●Front-Heck-Einparkhilfe aktiviert:
Durch ein langes Drücken wird
die erweiterte Einparkhilfe einge‐
schaltet, wenn ein Vorwärtsgang eingelegt ist.
● Wenn die erweiterte aktiv ist, wird
durch kurzes Drücken die Front-
Heck-Einparkhilfe aktiviert.
● Wenn die erweiterte Einparkhilfe aktiv ist, wird durch langes
Drücken die erweiterte Einpark‐ hilfe deaktiviert.
● Die erweiterte Einparkhilfe und Front-Heck-Einparkhilfe sind ak‐tiviert: durch ein kurzes Drücken
werden beide Systeme ausge‐
schaltet.Einschalten
Zur Suche nach einer Parklücke
muss das System aktiviert werden,
indem D etwa eine Sekunde lang
gedrückt gehalten wird.
Das System kann nur bei einer Ge‐
schwindigkeit unter 30 km/h einge‐
schaltet werden und sucht nur bei
einer Geschwindigkeit unter 30 km/h
nach einer Parklücke.
Der maximal zulässige seitliche Ab‐
stand zwischen dem eigenen Fahr‐
zeug und einer Reihe geparkter Fahr‐
zeuge beträgt 1,8 Meter.
Funktionen
Wenn das Fahrzeug bei aktiviertem
System an einer Reihe geparkter Au‐ tos vorbeifährt, beginnt die erweiterte
Einparkhilfe nach einer geeigneten
Parklücke zu suchen. Wenn eine ge‐
eignete Parklücke erkannt wird, er‐
scheint im Driver Information Center
eine visuelle Rückmeldung und es er‐ tönt ein Signalton.
Wenn der Fahrer nicht innerhalb von
10 Metern nach dem Vorschlag einer
Parklücke anhält, beginnt das System
nach einer anderen geeigneten Park‐ lücke zu suchen.

212Fahren und Bedienung
Die vom System vorgeschlagene
Parklücke wird angenommen, wenn
der Fahrer das Fahrzeug spätestens
10 Meter nach Anzeige der Stopp-
Meldung anhält. Das System berech‐ net die optimale Route in die Parklü‐
cke. Dann führt es den Fahrer durch

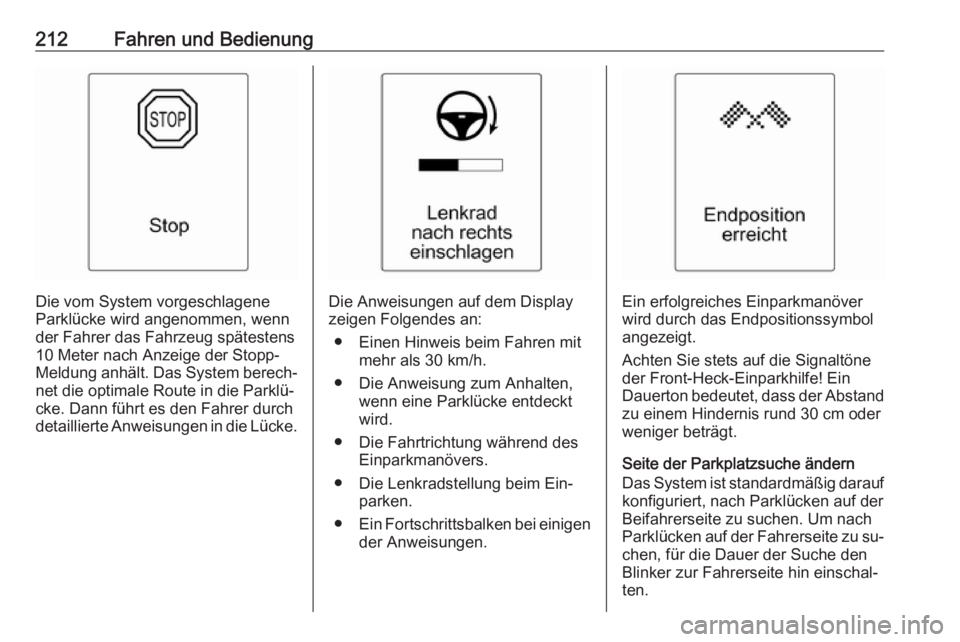

detaillierte Anweisungen in die Lücke.Die Anweisungen auf dem Display
zeigen Folgendes an:
● Einen Hinweis beim Fahren mit mehr als 30 km/h.
● Die Anweisung zum Anhalten, wenn eine Parklücke entdeckt
wird.
● Die Fahrtrichtung während des Einparkmanövers.
● Die Lenkradstellung beim Ein‐ parken.
● Ein Fortschrittsbalken bei einigen
der Anweisungen.Ein erfolgreiches Einparkmanöver
wird durch das Endpositionssymbol
angezeigt.
Achten Sie stets auf die Signaltöne
der Front-Heck-Einparkhilfe! Ein
Dauerton bedeutet, dass der Abstand
zu einem Hindernis rund 30 cm oder weniger beträgt.
Seite der Parkplatzsuche ändern Das System ist standardmäßig darauf
konfiguriert, nach Parklücken auf der
Beifahrerseite zu suchen. Um nach
Parklücken auf der Fahrerseite zu su‐ chen, für die Dauer der Suche den
Blinker zur Fahrerseite hin einschal‐
ten.

Fahren und Bedienung213Sobald der Blinker ausgeschaltet
wird, sucht das System wieder nach
Parklücken auf der Beifahrerseite.
Anzeigeprioritäten
Nach Aktivierung der erweiterten Ein‐
parkhilfe wird im Driver Information
Center eine Meldung angezeigt. Die
Anzeigen der erweiterten Einparkhilfe
im Driver Information Center können
von Fahrzeugmeldungen mit höherer Priorität überschrieben werden.
Nachdem die Meldung durch
Drücken auf SET/CLR am Blinkerhe‐
bel bestätigt wurde, werden wieder die Anweisungen der erweiterten Ein‐ parkhilfe angezeigt und das Einpark‐manöver kann fortgesetzt werden.
Ausschalten
Das System wird deaktiviert durch:
● kurzes Drücken auf D, wenn
die erweiterte Einparkhilfe und
Front-Heck-Einparkhilfe aktiviert
sind
● langes Drücken auf D, wenn
die erweiterte Einparkhilfe akti‐
viert ist● das Einparken erfolgreich abge‐ schlossen wurde
● Fahren mit mehr als 30 km/h
● Ausschalten der Zündung
Eine Deaktivierung durch den Fahrer
oder das System während des Ein‐
parkmanövers wird im Fahrerinfor‐
mationszentrum mit Parkvorgang
abgebrochen angezeigt.
Störung
Im Fahrerinformationszentrum er‐
scheint eine Meldung, wenn:
● Im System liegt eine Störung vor.
● Der Fahrer das Einparkmanöver nicht erfolgreich abgeschlossen
hat.
● Das System ist nicht funktions‐ fähig.
Wenn während der Einpark-Anwei‐
sungen ein Gegenstand erkannt wird,
erscheint Stop im Fahrerinforma‐
tionszentrum. Nach Entfernen des
Gegenstands wird das Einparkmanö‐
ver fortgesetzt. Das System wird
deaktiviert, wenn der Gegenstand
nicht entfernt wird. D etwaeine Sekunde lang drücken, um das
System zu aktivieren und nach einer
neuen Parklücke zu suchen.
Grundlegende Hinweise zu
Einparkhilfesystemen9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter be‐
sonderen Umständen zur Nicht‐
erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können.

214Fahren und BedienungAchtung
Die Funktion des Systems kanneingeschränkt sein, wenn die Sen‐
soren verdeckt sind, z. B. durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten be‐
einträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert wer‐
den.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder wei‐
che Materialien, werden vom Sys‐ tem möglicherweise nicht erkannt.
Die Einparkhilfe erfasst keine Ob‐
jekte außerhalb ihres Erfassungs‐
bereichs.
Hinweis
Die Einparkhilfe kann durch Ändern
der Einstellungen im Info-Display
aktiviert und deaktiviert werden.
Falls eine Anhängerkupplung ange‐ bracht ist, muss diese im Menü aus‐ gewählt werden.
Fahrzeugpersonalisierung 3 136.
Hinweis
Das Einparkhilfesystem erkennt au‐
tomatisch eine werkseitig montierte
Anhängerzugvorrichtung. Beim Ein‐
stecken des Steckers wird es deak‐
tiviert.
Es ist möglich, dass der Sensor
einen nicht existierenden Gegen‐
stand zu erkennen meint, wenn äu‐
ßere akustische oder mechanische
Störungen auftreten (Echostörung).
Nach dem Einleiten eines parallelen
Einparkmanövers reagiert die erwei‐ terte Einparkhilfe möglicherweise
nicht auf Änderungen in der Parklü‐
cke.Hinweis
Beim Einlegen eines Vorwärtsgangs
und ab einer bestimmten Geschwin‐ digkeit wird die Heckeinparkhilfe
deaktiviert, wenn das Heckträger‐ system ausgefahren ist.
Wenn zuerst der Rückwärtsgang
eingelegt wird, erfasst die Heckein‐
parkhilfe das Heckträgersystem und gibt einen Warnton aus. D kurz
drücken, um die Einparkhilfe zu
deaktivieren.
Hinweis
Bei einem Neuwagen muss die er‐
weiterte Einparkhilfe kalibriert wer‐
den. Um eine optimale Einparkfüh‐
rung zu gewährleisten, ist zuvor eine
Fahrleistung von etwa 35 km auf
einer Strecke mit einigen Kurven er‐ forderlich.
Toter-Winkel-Warnung Die Funktion „Toter-Winkel-War‐
nung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im to‐
ten Winkel befinden. Das System gibt in den beiden Außenspiegeln eine vi‐
suelle Warnung aus, wenn Objekte

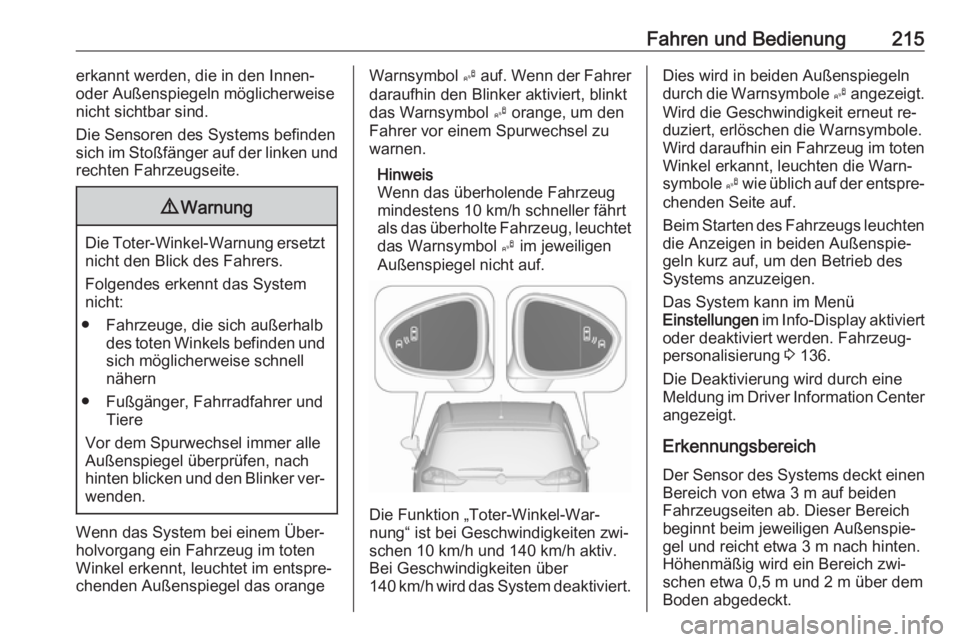

Fahren und Bedienung215erkannt werden, die in den Innen-
oder Außenspiegeln möglicherweise
nicht sichtbar sind.
Die Sensoren des Systems befinden
sich im Stoßfänger auf der linken und
rechten Fahrzeugseite.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
● Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell
nähern
● Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker ver‐
wenden.
Wenn das System bei einem Über‐ holvorgang ein Fahrzeug im toten
Winkel erkennt, leuchtet im entspre‐
chenden Außenspiegel das orange
Warnsymbol B auf. Wenn der Fahrer
daraufhin den Blinker aktiviert, blinkt
das Warnsymbol B orange, um den
Fahrer vor einem Spurwechsel zu
warnen.
Hinweis
Wenn das überholende Fahrzeug
mindestens 10 km/h schneller fährt
als das überholte Fahrzeug, leuchtet das Warnsymbol B im jeweiligen
Außenspiegel nicht auf.
Die Funktion „Toter-Winkel-War‐
nung“ ist bei Geschwindigkeiten zwi‐
schen 10 km/h und 140 km/h aktiv.
Bei Geschwindigkeiten über
140 km/h wird das System deaktiviert.
Dies wird in beiden Außenspiegeln
durch die Warnsymbole B angezeigt.
Wird die Geschwindigkeit erneut re‐
duziert, erlöschen die Warnsymbole. Wird daraufhin ein Fahrzeug im toten Winkel erkannt, leuchten die Warn‐
symbole B wie üblich auf der entspre‐
chenden Seite auf.
Beim Starten des Fahrzeugs leuchten die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Das System kann im Menü
Einstellungen im Info-Display aktiviert
oder deaktiviert werden. Fahrzeug‐
personalisierung 3 136.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.
Erkennungsbereich
Der Sensor des Systems deckt einen
Bereich von etwa 3 m auf beiden
Fahrzeugseiten ab. Dieser Bereich
beginnt beim jeweiligen Außenspie‐
gel und reicht etwa 3 m nach hinten.
Höhenmäßig wird ein Bereich zwi‐
schen etwa 0,5 m und 2 m über dem
Boden abgedeckt.

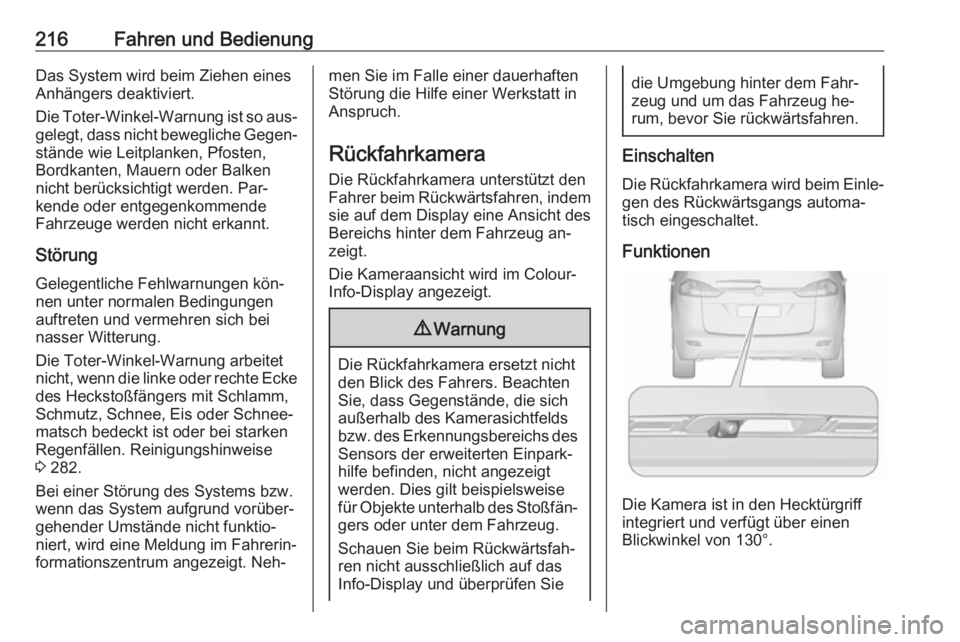

216Fahren und BedienungDas System wird beim Ziehen eines
Anhängers deaktiviert.
Die Toter-Winkel-Warnung ist so aus‐ gelegt, dass nicht bewegliche Gegen‐
stände wie Leitplanken, Pfosten,
Bordkanten, Mauern oder Balken
nicht berücksichtigt werden. Par‐
kende oder entgegenkommende
Fahrzeuge werden nicht erkannt.
StörungGelegentliche Fehlwarnungen kön‐
nen unter normalen Bedingungen
auftreten und vermehren sich bei
nasser Witterung.
Die Toter-Winkel-Warnung arbeitet
nicht, wenn die linke oder rechte Ecke des Heckstoßfängers mit Schlamm,
Schmutz, Schnee, Eis oder Schnee‐
matsch bedeckt ist oder bei starken
Regenfällen. Reinigungshinweise
3 282.
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Fahrerin‐
formationszentrum angezeigt. Neh‐men Sie im Falle einer dauerhaften
Störung die Hilfe einer Werkstatt in
Anspruch.
Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug an‐
zeigt.
Die Kameraansicht wird im Colour-
Info-Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der erweiterten Einpark‐
hilfe befinden, nicht angezeigt
werden. Dies gilt beispielsweise
für Objekte unterhalb des Stoßfän‐ gers oder unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug he‐
rum, bevor Sie rückwärtsfahren.
Einschalten
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐ tisch eingeschaltet.
Funktionen
Die Kamera ist in den Hecktürgriff
integriert und verfügt über einen
Blickwinkel von 130°.

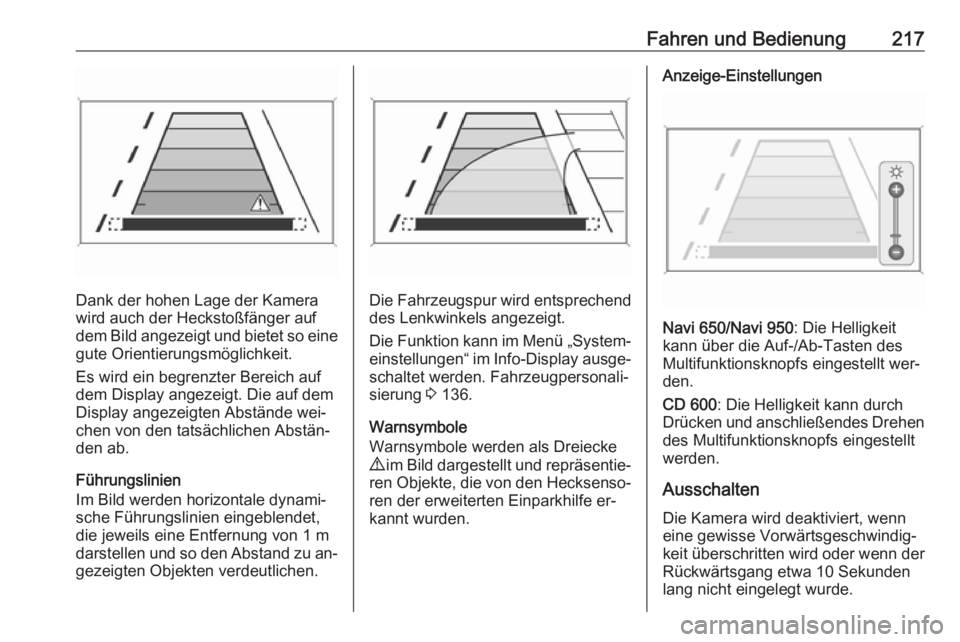

Fahren und Bedienung217
Dank der hohen Lage der Kamera
wird auch der Heckstoßfänger auf
dem Bild angezeigt und bietet so eine
gute Orientierungsmöglichkeit.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände wei‐
chen von den tatsächlichen Abstän‐
den ab.
Führungslinien
Im Bild werden horizontale dynami‐
sche Führungslinien eingeblendet,
die jeweils eine Entfernung von 1 m
darstellen und so den Abstand zu an‐ gezeigten Objekten verdeutlichen.Die Fahrzeugspur wird entsprechend des Lenkwinkels angezeigt.
Die Funktion kann im Menü „System‐
einstellungen“ im Info-Display ausge‐
schaltet werden. Fahrzeugpersonali‐ sierung 3 136.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐ ren der erweiterten Einparkhilfe er‐kannt wurden.
Anzeige-Einstellungen
Navi 650/Navi 950 : Die Helligkeit
kann über die Auf-/Ab-Tasten des
Multifunktionsknopfs eingestellt wer‐
den.
CD 600 : Die Helligkeit kann durch
Drücken und anschließendes Drehen des Multifunktionsknopfs eingestellt
werden.
Ausschalten
Die Kamera wird deaktiviert, wenn eine gewisse Vorwärtsgeschwindig‐ keit überschritten wird oder wenn der
Rückwärtsgang etwa 10 Sekunden
lang nicht eingelegt wurde.

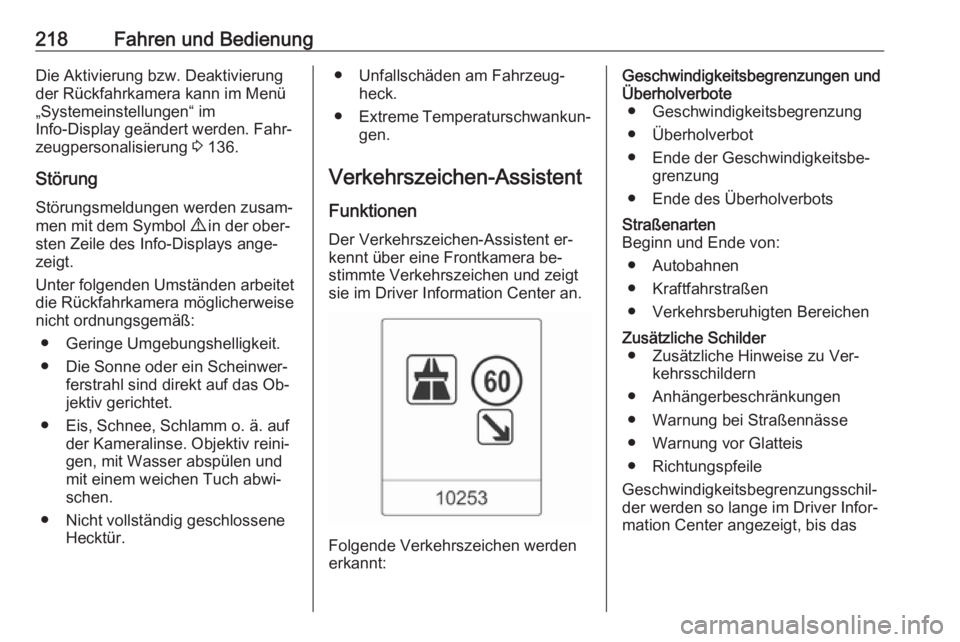

218Fahren und BedienungDie Aktivierung bzw. Deaktivierung
der Rückfahrkamera kann im Menü
„Systemeinstellungen“ im
Info-Display geändert werden. Fahr‐
zeugpersonalisierung 3 136.
Störung Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwer‐ ferstrahl sind direkt auf das Ob‐
jektiv gerichtet.
● Eis, Schnee, Schlamm o. ä. auf der Kameralinse. Objektiv reini‐
gen, mit Wasser abspülen und
mit einem weichen Tuch abwi‐
schen.
● Nicht vollständig geschlossene Hecktür.● Unfallschäden am Fahrzeug‐heck.
● Extreme Temperaturschwankun‐
gen.
Verkehrszeichen-Assistent Funktionen
Der Verkehrszeichen-Assistent er‐
kennt über eine Frontkamera be‐
stimmte Verkehrszeichen und zeigt
sie im Driver Information Center an.
Folgende Verkehrszeichen werden
erkannt:
Geschwindigkeitsbegrenzungen und
Überholverbote ● Geschwindigkeitsbegrenzung
● Überholverbot
● Ende der Geschwindigkeitsbe‐ grenzung
● Ende des ÜberholverbotsStraßenarten
Beginn und Ende von:
● Autobahnen
● Kraftfahrstraßen
● Verkehrsberuhigten BereichenZusätzliche Schilder ● Zusätzliche Hinweise zu Ver‐ kehrsschildern
● Anhängerbeschränkungen
● Warnung bei Straßennässe
● Warnung vor Glatteis
● Richtungspfeile
Geschwindigkeitsbegrenzungsschil‐ der werden so lange im Driver Infor‐
mation Center angezeigt, bis das
