OPEL ZAFIRA C 2016 Gebruikershandleiding (in Dutch)

Rijden en bediening169●De zelfreinigende functie van het
roetfilter is niet actief.
● Sinds de laatste Autostop reed de auto minstens stapvoets.
Anders is een Autostop niet mogelijk. Bepaalde instellingen van het airco‐
systeem kunnen een Autostop ver‐
hinderen. Zie het hoofdstuk
Klimaatregeling voor nadere informa‐
tie 3 157.
Onmiddellijk na een snelwegrit kan
mogelijk geen Autostop plaatsvinden.
Nieuwe auto inrijden 3 165.
Ontlaadbeveiliging accu
Om het betrouwbaar herstarten van de motor te garanderen, zijn er ver‐schillende ontlaadbeveiligingen vande accu ingevoerd als onderdeel van
het stop-startsysteem.
Stroombesparingsmaatregelen
Tijdens een Autostop worden ver‐ schillende elektrische functies zoals
de extra elektrische verwarmer of de
achterruitverwarming uitgeschakeld
of in een stroombesparingsmodusgezet. De ventilatorsnelheid van het
aircosysteem wordt verminderd om
stroom te besparen.
Herstarten van de motor door de
bestuurder
Trap het koppelingspedaal in om de
motor te herstarten.
Het starten van de motor wordt aan‐
geduid door de naald op de statio‐
naire toerentalstand in de toerentel‐
ler.
Als de keuzehendel uit neutraal is ge‐ haald voordat u de koppeling hebt be‐
diend, gaat het lampje - branden of
wordt het als symbool weergegeven op het Driver Information Center.
Controlelamp - 3 113.
Herstarten van de motor door het
stop-startsysteem
De keuzehendel moet in neutraal
staan om automatisch herstarten mo‐
gelijk te maken.Als een van de volgende omstandig‐
heden zich voordoet tijdens een Au‐
tostop, dan zal de motor automatisch door het Stop/Start-systeem worden
herstart.
● Het stop-startsysteem is manu‐ eel uitgeschakeld.
● De motorkap is open.
● De veiligheidsgordel van de be‐ stuurders is losgemaakt en hetbestuurdersportier is geopend.
● De motortemperatuur is te laag. ● Het oplaadniveau van de accu is onder een bepaald niveau.
● Het remvacuüm is niet vol‐ doende.
● De auto reed minstens stap‐ voets.
● Het klimaatregelsysteem vereist het starten van de motor.
● De airconditioning wordt hand‐ matig ingeschakeld.
Als de motorkap niet volledig geslo‐
ten is, verschijnt een waarschuwings‐
bericht in het Driver Information Cen‐
ter.

170Rijden en bedieningAls een elektrische accessoire, bijv.
een draagbare cd-speler, op de elek‐
trische aansluiting is aangesloten,
merkt u mogelijk een korte span‐
ningsdaling tijdens het herstarten.
Parkeren9 Waarschuwing
● Parkeer de auto niet op een
licht ontvlambaar oppervlak.
Door de hoge temperatuur van
het uitlaatsysteem kan het op‐
pervlak ontbranden.
● Trek altijd de handrem aan. Trek de handrem aan zonder
op de ontgrendelingsknop te
drukken. Op een aflopende of
oplopende helling zo stevig
mogelijk. Trap tegelijkertijd de
rem in om de bedieningskracht
te verminderen.
Trek bij auto's met elektrische
handrem gedurende ongeveer
één seconde aan schakelaar
m .
De elektrische handrem is aan‐
getrokken wanneer controle‐
lamp m oplicht 3 113.
● Zet de motor af.
● Wanneer de auto vlak of op een
oplopende helling staat, dan
vóór het verwijderen van de
contactsleutel de eerste ver‐ snelling inschakelen of de keu‐
zehendel in stand P zetten. Op
een oplopende helling boven‐
dien de voorwielen van de
stoeprand wegdraaien.
Wanneer de auto op een aflo‐
pende helling staat, dan vóór
het verwijderen van de contact‐ sleutel de achteruitversnellinginschakelen of de keuzehendel
in stand P zetten. Bovendien de
voorwielen naar de stoeprand toedraaien.
● Sluit de ruiten.
● De contactsleutel verwijderen. Stuurwiel verdraaien totdat het
stuurslot merkbaar vergrendelt.
Bij auto's met automatische
versnellingsbak kan de sleutelalleen worden verwijderd met de keuzehendel in stand P.
● Vergrendel de auto.
● Diefstalalarmsysteem inschake‐ len.
Let op
Bij een ongeval waarbij airbags wor‐
den geactiveerd, wordt de motor au‐
tomatisch uitgeschakeld als het
voertuig binnen een bepaalde tijd tot stilstand komt.

Rijden en bediening171Uitlaatgassen9Gevaar
Motoruitlaatgassen bevatten het
giftige en bovendien kleur- en
geurloze koolmonoxide dat bij in‐
ademen levensgevaarlijk kan zijn.
Wanneer uitlaatgassen in de pas‐
sagiersruimte dringen, de ruiten openen. Oorzaak van de storing
door een werkplaats laten verhel‐
pen.
Niet met een geopende achterklep
rijden, aangezien er dan uitlaat‐
gassen de passagiersruimte bin‐
nen kunnen dringen.
Roetfilter
Het roetfilter verwijdert schadelijke
roetdeeltjes uit de uitlaatgassen. Het
systeem heeft een zelfreinigende
functie die tijdens het rijden automa‐
tisch wordt geactiveerd, zonder dat
hier een bericht over verschijnt. Het
filter wordt geregenereerd door ach‐
tergebleven roetdeeltjes periodiek bij
een hoge temperatuur te verbranden.
Dit proces vindt in bepaalde rijom‐
standigheden automatisch plaats en
kan tot 25 minuten duren. Dit heeft
normaal tussen 7 en 12 minuten no‐
dig. Autostop is niet beschikbaar en
het brandstofverbruik kan in deze pe‐ riode hoger zijn. Enige geur- en rook‐ ontwikkeling tijdens deze procedure
is normaal.
In bepaalde rijomstandigheden, zoals bij korte ritten, kan het systeem zich‐
zelf niet automatisch reinigen.
Wanneer het filter geregenereerd
moet worden maar de recente rijom‐ standigheden geen automatische re‐
generatie toelieten, knippert controle‐
lamp %. Tegelijkertijd verschijnt
Roetfilter is vol, rijd door of
waarschuwingscode 55 op het Driver
Information Centre.
% brandt wanneer het roetfilter vol is.
Start het regeneratieproces zo spoe‐ dig mogelijk.
% knippert wanneer de maximale
verzadigingsgraad van het filter is be‐
reikt. Start het regeneratieproces on‐
middellijk om schade aan de motor te
voorkomen.
Regeneratieproces Blijf rijden om het regeneratieproces
te activeren en houd het motortoeren‐
tal boven 2000 1/min. Zo nodig terug‐ schakelen. De reiniging van het roet‐
filter wordt dan gestart.
Als ook g gaat branden is regene‐
ratie niet mogelijk. Roep de hulp van
een werkplaats in.Voorzichtig
Wordt het reinigingsproces onder‐ broken, dan bestaat het risico dater zware motorschade ontstaat.

172Rijden en bedieningDe reiniging verloopt het snelst bij
hoge motortoeren en een zware be‐
lasting.
Controlelamp % dooft zodra de rege‐
neratie is afgerond.
Katalysator
De katalysator vermindert de hoe‐
veelheid schadelijke stoffen in de uit‐
laatgassen.Voorzichtig
Het gebruik van andere brandstof‐ kwaliteiten dan die genoemd op
pagina 3 217, 3 286 kan aanlei‐
ding geven tot schade aan de ka‐
talysator en elektronische onder‐
delen.
Onverbrande benzine kan leiden
tot oververhitting van en schade
aan de katalysator. Daarom de startmotor niet onnodig lang laten
draaien, de tank niet leegrijden en
de motor niet door duwen of sle‐
pen proberen te starten.
Bij overslag, een onregelmatige mo‐
torloop, beperkingen van het motor‐
vermogen of andere ongewone sto‐
ringen, de oorzaak van de storing
meteen door een werkplaats laten
verhelpen. In noodgevallen kan er
korte tijd met matige snelheid en laag
motortoerental verder worden gere‐
den.
AdBlue
Algemene informatie
Selectieve katalysatorreductie
(BlueInjection) is een methode voor
het aanzienlijk terugbrengen van het
aandeel stikstofoxide in de uitstoot
van uitlaatgassen. Dit wordt bewerk‐
stelligd door het inspuiten van een
dieseluitlaatvloeistof (DEF) in het uit‐
laatsysteem.
De naam van de gebruikte DEF is AdBlue Ⓡ 1)
. Het is een niet-giftige,
niet-ontvlambare, kleur- en geurloze vloeistof die uit 32% ureum en 68% water bestaat.9 Waarschuwing
Voorkom dat er AdBlue in uw ogen
of op uw huid komt.
Bij contact met de ogen of de huid
met water uitspoelen.
Voorzichtig
Voorkom dat er AdBlue op het lak‐
werk komt.
Bij contact met water afspoelen.
AdBlue bevriest bij een temperatuur
van ongeveer -11 °C. Aangezien de
auto is uitgevoerd met een AdBlue-
voorverwarmer, is er ook bij lage tem‐ peraturen minder uitstoot. De
AdBlue-voorverwarmer werkt auto‐
matisch.
Peilwaarschuwingen
Het AdBlue-verbruik is ongeveer
0,7 liter per 1000 km en is afhankelijk van het rijgedrag.
1) Gedeponeerd handelsmerk van de Verband der Automobilindustrie e.V. (VDA).

Rijden en bediening173
Als het AdBlue-peil tot onder een be‐
paalde waarde daalt, verschijnt er een peilwaarschuwing Actieradius
AdBlue: 2400 km op het Driver Infor‐
mation Center.
Er moet zo spoedig mogelijk ten min‐ ste 5 liter AdBlue worden bijgetankt.
Doorrijden is zonder enige beperkin‐
gen mogelijk.
Als er binnen een bepaalde afstand
geen AdBlue wordt bijgetankt, ver‐
schijnen er afhankelijk van het hui‐
dige AdBlue-peil nog meer peilwaar‐
schuwingen op het Driver Information
Center. Latere verzoeken om AdBlue
bij te vullen en ten slotte de aankon‐
diging om opnieuw starten van de
motor te voorkomen worden weerge‐
geven. Deze beperkingen zijn wette‐
lijk vereist.
Bij een AdBlue-bereik van 900 km
worden de volgende waarschuwings‐
berichten om beurten op het Driver
Information Center weergegeven:
● AdBlue laag Nu bijvullen
● Herstart motor verhinderd in 900
km
Bovendien knippert de controlelamp
Y continu en weerklinkt een geluids‐
signaal viermaal om de drie minuten.
Voordat de blokkering van het op‐ nieuw starten van de motor wordt ge‐ activeerd, verschijnen de volgende
waarschuwingsberichten op het Dri‐
ver Information Center:
● AdBlue leeg Nu bijvullen
● Herstarten motor niet mogelijk
Bovendien knippert de controlelamp
Y continu en weerklinkt een geluids‐
signaal viermaal om de drie minuten.
Nadat het starten van de motor is voorkomen, verschijnt het volgende
bericht:
Vul AdBlue bij om voertuig te starten .
Om de motor opnieuw te starten moet
er eerst AdBlue worden bijgetankt.

174Rijden en bedieningWaarschuwingen m.b.t. hoge
uitstoot
Als de uitstoot van uitlaatgassen tot
boven een bepaalde waarde stijgt,
worden waarschuwingen zoals de
hierboven beschreven bereikwaar‐
schuwingen weergegeven op het Dri‐ ver Information Center.
Er worden verzoeken om het uitlaat‐
systeem te laten nakijken en ten
slotte de aankondiging om opnieuw
starten van de motor te voorkomen
weergegeven. Deze beperkingen zijn
wettelijk vereist.
Neem contact op met uw werkplaats
voor assistentie.
AdBlue bijvullenVoorzichtig
Gebruik alleen AdBlue die aan de
Europese normen DIN 70 070 en
ISO 22241-1 voldoet.
Gebruik geen additieven.
Verdun AdBlue niet.
Anders kan het systeem voor se‐
lectieve katalysatorreductie be‐
schadigd raken.
Let op
Tank AdBlue alleen bij vanuit de
daarvoor bedoelde jerrycans om te
voorkomen dat er teveel AdBlue
wordt bijgetankt. Bovendien stro‐
men de dampen vanuit de tank dan
in de jerrycan en komen deze niet
vrij.
Controleer vóór het bijtanken van
AdBlue de houdbaarheidsdatum er‐
van, omdat het maar beperkt mee‐
gaat.
Let op
Er moet spoedig ten minste 5 liter AdBlue worden bijgetankt. Anders
detecteert het systeem de bijge‐ tankte AdBlue wellicht niet.
Als het systeem het bijtanken van
AdBlue niet detecteert:
1. Rijd gelijkmatig gedurende 10 minuten en zorg daarbij dat
de rijsnelheid altijd meer dan
20 km/u is.
2. Als het systeem detecteert dat AdBlue bijgetankt is, verdwijnen
de actieradiusbeperkingen i.v.m. AdBlue.
Roep de hulp van een werkplaats in
als het systeem nog steeds niet de‐ tecteert dat AdBlue bijgetankt is.
Bij het bijtanken van AdBlue bij tem‐ peraturen van minder dan -11 °C
wordt dit wellicht niet door het sys‐
teem gedetecteerd. Parkeer de auto in dat geval op een locatie met een
hogere buitentemperatuur totdat de
AdBlue weer vloeibaar wordt.
Let op
Bij het losschroeven van de tankdop
van de vulpijp kunnen er ammoniak‐
dampen vrijkomen. Adem deze
dampen niet in, omdat ze scherp
geuren. Eventueel ingeademde
dampen zijn onschadelijk.
Zet de auto op een vlakke onder‐
grond.

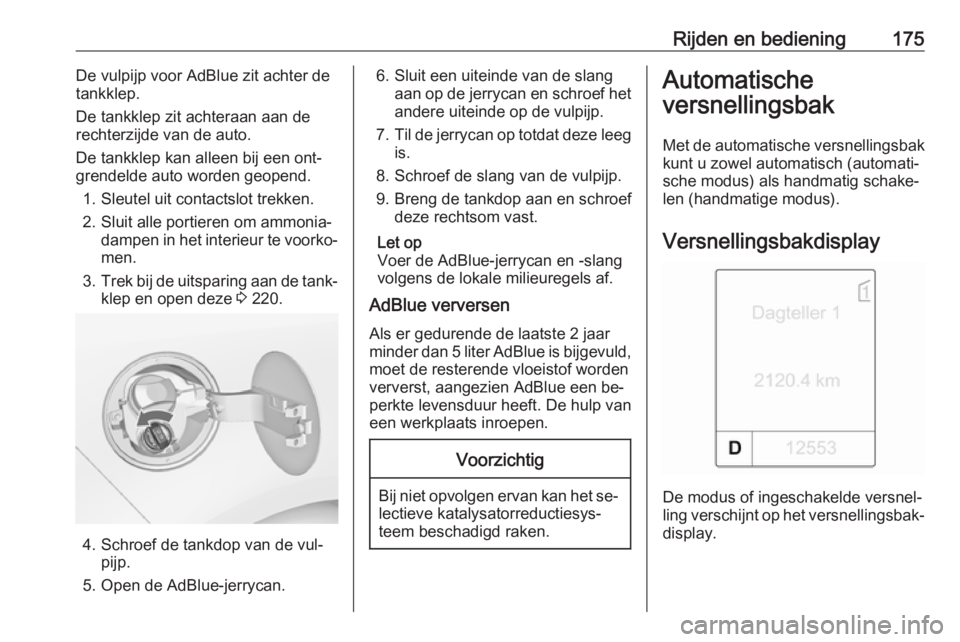

Rijden en bediening175De vulpijp voor AdBlue zit achter de
tankklep.
De tankklep zit achteraan aan de
rechterzijde van de auto.
De tankklep kan alleen bij een ont‐
grendelde auto worden geopend.
1. Sleutel uit contactslot trekken.
2. Sluit alle portieren om ammonia‐ dampen in het interieur te voorko‐men.
3. Trek bij de uitsparing aan de tank‐
klep en open deze 3 220.
4. Schroef de tankdop van de vul‐
pijp.
5. Open de AdBlue-jerrycan.
6. Sluit een uiteinde van de slang aan op de jerrycan en schroef het
andere uiteinde op de vulpijp.
7. Til de jerrycan op totdat deze leeg
is.
8. Schroef de slang van de vulpijp.
9. Breng de tankdop aan en schroef deze rechtsom vast.
Let op
Voer de AdBlue-jerrycan en -slang
volgens de lokale milieuregels af.
AdBlue verversen
Als er gedurende de laatste 2 jaar
minder dan 5 liter AdBlue is bijgevuld,
moet de resterende vloeistof worden
ververst, aangezien AdBlue een be‐
perkte levensduur heeft. De hulp van
een werkplaats inroepen.Voorzichtig
Bij niet opvolgen ervan kan het se‐ lectieve katalysatorreductiesys‐
teem beschadigd raken.
Automatische
versnellingsbak
Met de automatische versnellingsbak kunt u zowel automatisch (automati‐
sche modus) als handmatig schake‐
len (handmatige modus).
Versnellingsbakdisplay
De modus of ingeschakelde versnel‐
ling verschijnt op het versnellingsbak‐
display.

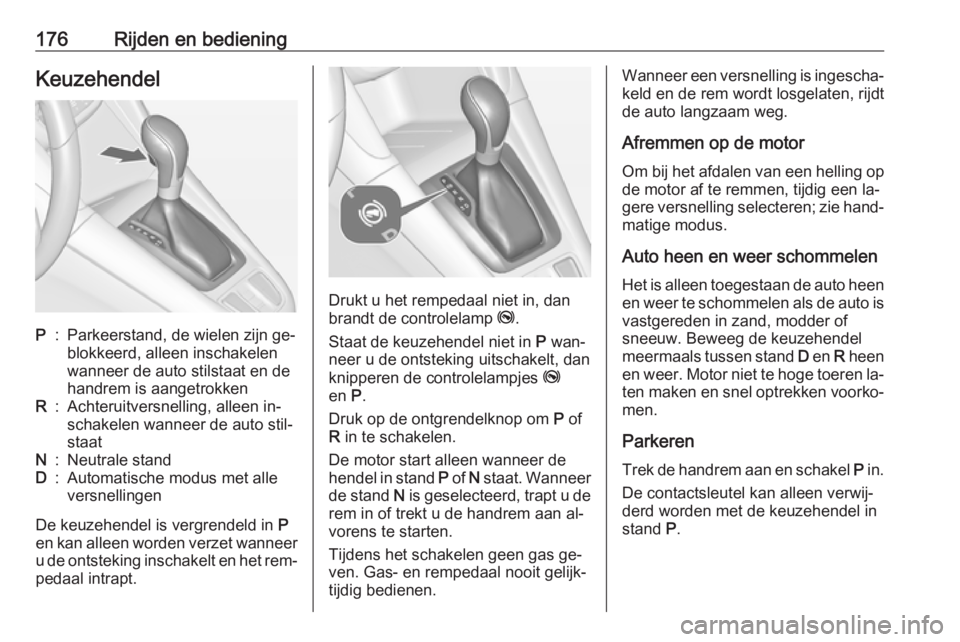

176Rijden en bedieningKeuzehendelP:Parkeerstand, de wielen zijn ge‐
blokkeerd, alleen inschakelen
wanneer de auto stilstaat en de
handrem is aangetrokkenR:Achteruitversnelling, alleen in‐
schakelen wanneer de auto stil‐
staatN:Neutrale standD:Automatische modus met alle
versnellingen
De keuzehendel is vergrendeld in P
en kan alleen worden verzet wanneer u de ontsteking inschakelt en het rem‐
pedaal intrapt.
Drukt u het rempedaal niet in, dan
brandt de controlelamp j.
Staat de keuzehendel niet in P wan‐
neer u de ontsteking uitschakelt, dan
knipperen de controlelampjes j
en P.
Druk op de ontgrendelknop om P of
R in te schakelen.
De motor start alleen wanneer de
hendel in stand P of N staat. Wanneer
de stand N is geselecteerd, trapt u de
rem in of trekt u de handrem aan al‐
vorens te starten.
Tijdens het schakelen geen gas ge‐ ven. Gas- en rempedaal nooit gelijk‐
tijdig bedienen.
Wanneer een versnelling is ingescha‐ keld en de rem wordt losgelaten, rijdt
de auto langzaam weg.
Afremmen op de motor Om bij het afdalen van een helling op
de motor af te remmen, tijdig een la‐
gere versnelling selecteren; zie hand‐ matige modus.
Auto heen en weer schommelen
Het is alleen toegestaan de auto heen en weer te schommelen als de auto is
vastgereden in zand, modder of
sneeuw. Beweeg de keuzehendel
meermaals tussen stand D en R heen
en weer. Motor niet te hoge toeren la‐
ten maken en snel optrekken voorko‐ men.
Parkeren Trek de handrem aan en schakel P in.
De contactsleutel kan alleen verwij‐
derd worden met de keuzehendel in
stand P.

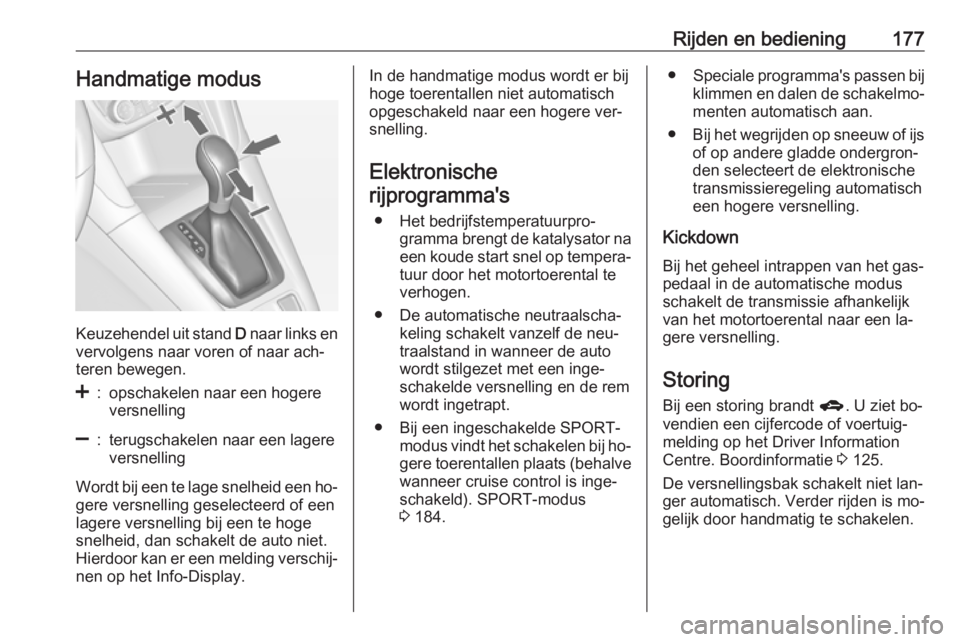

Rijden en bediening177Handmatige modus
Keuzehendel uit stand D naar links en
vervolgens naar voren of naar ach‐
teren bewegen.
<:opschakelen naar een hogere
versnelling]:terugschakelen naar een lagere
versnelling
Wordt bij een te lage snelheid een ho‐ gere versnelling geselecteerd of een
lagere versnelling bij een te hoge
snelheid, dan schakelt de auto niet.
Hierdoor kan er een melding verschij‐
nen op het Info-Display.
In de handmatige modus wordt er bij
hoge toerentallen niet automatisch
opgeschakeld naar een hogere ver‐ snelling.
Elektronische rijprogramma's
● Het bedrijfstemperatuurpro‐ gramma brengt de katalysator na
een koude start snel op tempera‐
tuur door het motortoerental te
verhogen.
● De automatische neutraalscha‐ keling schakelt vanzelf de neu‐traalstand in wanneer de autowordt stilgezet met een inge‐
schakelde versnelling en de rem
wordt ingetrapt.
● Bij een ingeschakelde SPORT- modus vindt het schakelen bij ho‐
gere toerentallen plaats (behalve
wanneer cruise control is inge‐
schakeld). SPORT-modus
3 184.● Speciale programma's passen bij
klimmen en dalen de schakelmo‐
menten automatisch aan.
● Bij het wegrijden op sneeuw of ijs
of op andere gladde ondergron‐
den selecteert de elektronische
transmissieregeling automatisch
een hogere versnelling.
Kickdown
Bij het geheel intrappen van het gas‐
pedaal in de automatische modus
schakelt de transmissie afhankelijk
van het motortoerental naar een la‐
gere versnelling.
Storing
Bij een storing brandt g. U ziet bo‐
vendien een cijfercode of voertuig‐
melding op het Driver Information
Centre. Boordinformatie 3 125.
De versnellingsbak schakelt niet lan‐
ger automatisch. Verder rijden is mo‐
gelijk door handmatig te schakelen.

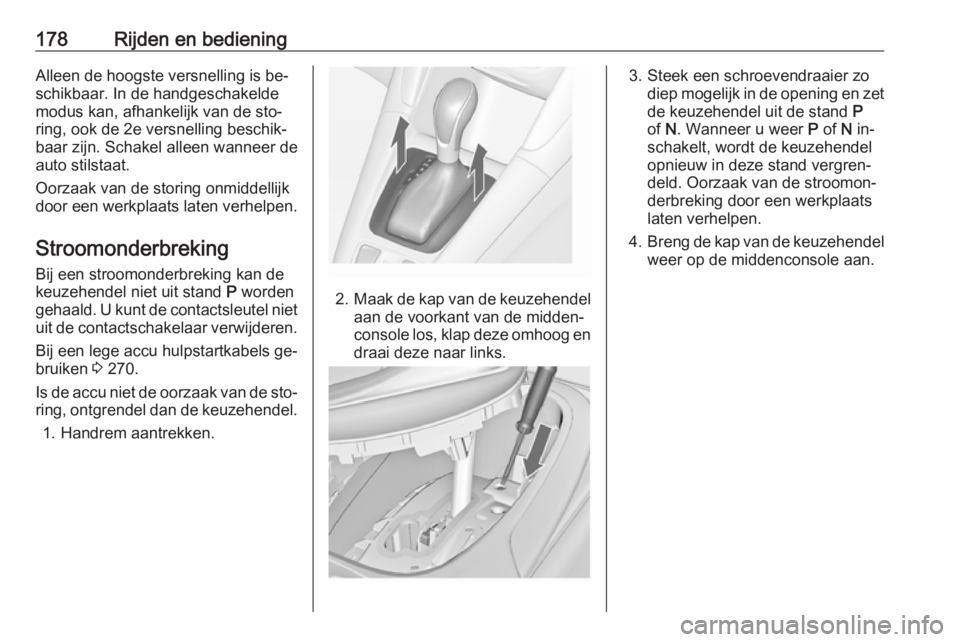

178Rijden en bedieningAlleen de hoogste versnelling is be‐schikbaar. In de handgeschakelde
modus kan, afhankelijk van de sto‐
ring, ook de 2e versnelling beschik‐
baar zijn. Schakel alleen wanneer de
auto stilstaat.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Stroomonderbreking
Bij een stroomonderbreking kan de
keuzehendel niet uit stand P worden
gehaald. U kunt de contactsleutel niet uit de contactschakelaar verwijderen.
Bij een lege accu hulpstartkabels ge‐
bruiken 3 270.
Is de accu niet de oorzaak van de sto‐
ring, ontgrendel dan de keuzehendel.
1. Handrem aantrekken.
2. Maak de kap van de keuzehendel
aan de voorkant van de midden‐
console los, klap deze omhoog en draai deze naar links.
3. Steek een schroevendraaier zo diep mogelijk in de opening en zet
de keuzehendel uit de stand P
of N. Wanneer u weer P of N in‐
schakelt, wordt de keuzehendel opnieuw in deze stand vergren‐
deld. Oorzaak van de stroomon‐
derbreking door een werkplaats
laten verhelpen.
4. Breng de kap van de keuzehendel
weer op de middenconsole aan.
