Verzorging van de auto259overschrijden van deze tijd stopt het
koppelen en moet u opnieuw
beginnen.
Koppel de TPMS-sensoren als volgt: 1. Schakel de handrem in; op auto's
met automatische versnellings‐
bak zet u de keuzehendel op P.
2. Schakel het contact in. 3. Druk op MENU op de richtingaan‐
wijzerhendel om Informatiemenu
voertuig op het Driver Information
Center te selecteren.
4. Draai het stelwieltje om naar het bandenspanningsmenu te schui‐
ven.
5. Druk op SET/CLR om het koppe‐
len van de sensoren te starten. Er
moet een bericht met een vraag
om acceptatie van het proces ver‐ schijnen.
6. Druk nogmaals op SET/CLR om
de selectie te bevestigen. De cla‐ xon piept twee keer om aan te ge‐
ven dat de ontvanger in de inleer‐ modus staat.
7. Begin met de voorwiel aan de lin‐ kerzijde.8. Zet de inleertool bij het ventiel te‐ gen de wang van de band. Druk
daarna op de knop om de TPMS-
sensor te activeren. De claxon
piept ter bevestiging dat de sen‐
soridentificatiecode aan de positie
van dit wiel is gekoppeld.
9. Ga verder met het voorwiel rechts
en herhaal de procedure zoals be‐
schreven in stap 8.
10. Ga verder met het achterwiel rechts en herhaal de procedure
zoals beschreven in stap 8.
11. Ga verder met het achterwiel aan de linkerzijde en herhaal de pro‐
cedure in stap 8. De claxon piept
twee keer ter aanduiding dat de
sensoridentificatiecode aan de
achterband aan de linkerzijde is
gekoppeld en dat de procedure
voor het koppelen van de TPMS-
sensoren afgesloten is.
12. Schakel het contact uit.13. Breng alle vier de banden op de aanbevolen bandenspanning
zoals aangegeven op het etiket
bandenspanning.
14. Zorg dat de bandenlaadstatus volgens de geselecteerde span‐
ning is ingesteld 3 119.
Afhankelijkheid van temperatuur De bandenspanning hangt af van detemperatuur van de band. Onderweg
lopen de temperatuur en de spanning
van de band op. Bandenspannings‐
waarden op het etiket bandenspan‐
ningsinformatie en het overzicht ban‐
denspanningswaarden gelden voor
koude banden, d.w.z. bij 20 °C. Bij
elke 10 °C meer neemt de spanning
met zo'n 10 kPa toe. Houd hiermee
rekening wanneer u warme banden
controleert.
De bandenspanningswaarde die u op
het Driver Information Center ziet, is
de werkelijke bandenspanning. Bij
een afgekoelde band is deze waarde
iets lager, maar is de band niet lek.

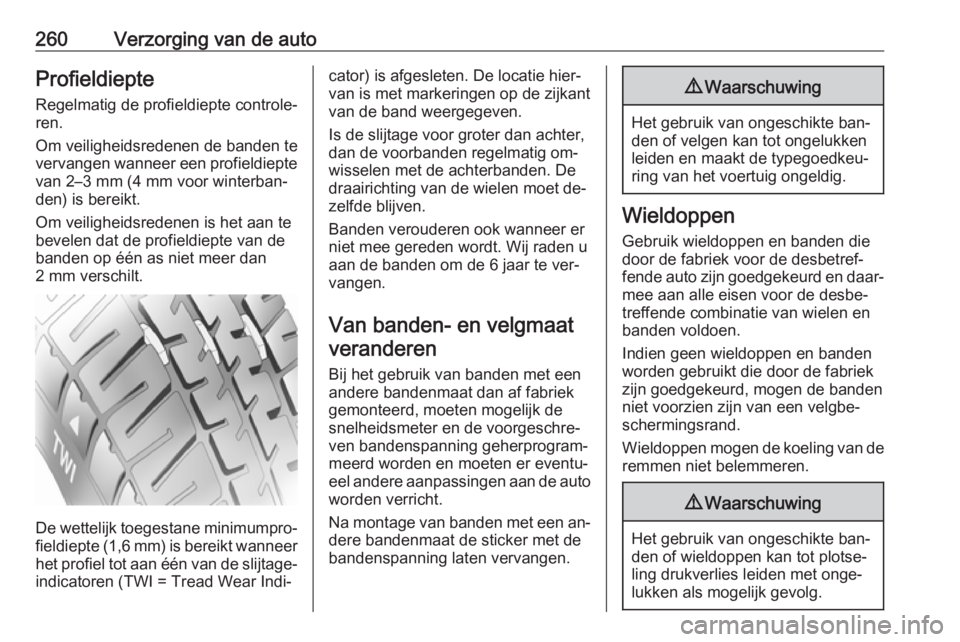

260Verzorging van de autoProfieldiepte
Regelmatig de profieldiepte controle‐
ren.
Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte
van 2–3 mm (4 mm voor winterban‐ den) is bereikt.
Om veiligheidsredenen is het aan te
bevelen dat de profieldiepte van de banden op één as niet meer dan
2 mm verschilt.
De wettelijk toegestane minimumpro‐
fieldiepte (1,6 mm) is bereikt wanneer het profiel tot aan één van de slijtage- indicatoren (TWI = Tread Wear Indi‐
cator) is afgesleten. De locatie hier‐van is met markeringen op de zijkant
van de band weergegeven.
Is de slijtage voor groter dan achter,
dan de voorbanden regelmatig om‐
wisselen met de achterbanden. De
draairichting van de wielen moet de‐
zelfde blijven.
Banden verouderen ook wanneer er
niet mee gereden wordt. Wij raden u
aan de banden om de 6 jaar te ver‐
vangen.
Van banden- en velgmaat veranderen
Bij het gebruik van banden met een
andere bandenmaat dan af fabriek
gemonteerd, moeten mogelijk de
snelheidsmeter en de voorgeschre‐
ven bandenspanning geherprogram‐
meerd worden en moeten er eventu‐
eel andere aanpassingen aan de auto
worden verricht.
Na montage van banden met een an‐ dere bandenmaat de sticker met de
bandenspanning laten vervangen.9 Waarschuwing
Het gebruik van ongeschikte ban‐
den of velgen kan tot ongelukken
leiden en maakt de typegoedkeu‐
ring van het voertuig ongeldig.
Wieldoppen
Gebruik wieldoppen en banden die
door de fabriek voor de desbetref‐
fende auto zijn goedgekeurd en daar‐
mee aan alle eisen voor de desbe‐
treffende combinatie van wielen en
banden voldoen.
Indien geen wieldoppen en banden
worden gebruikt die door de fabriek
zijn goedgekeurd, mogen de banden
niet voorzien zijn van een velgbe‐
schermingsrand.
Wieldoppen mogen de koeling van de remmen niet belemmeren.
9 Waarschuwing
Het gebruik van ongeschikte ban‐
den of wieldoppen kan tot plotse‐
ling drukverlies leiden met onge‐
lukken als mogelijk gevolg.

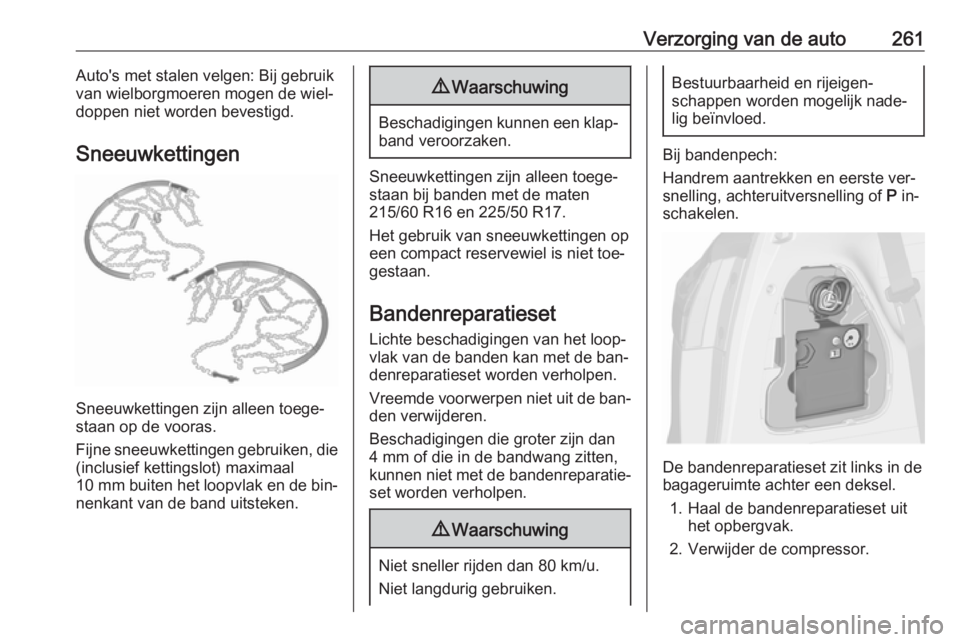

Verzorging van de auto261Auto's met stalen velgen: Bij gebruik
van wielborgmoeren mogen de wiel‐
doppen niet worden bevestigd.
Sneeuwkettingen
Sneeuwkettingen zijn alleen toege‐
staan op de vooras.
Fijne sneeuwkettingen gebruiken, die (inclusief kettingslot) maximaal
10 mm buiten het loopvlak en de bin‐
nenkant van de band uitsteken.
9 Waarschuwing
Beschadigingen kunnen een klap‐
band veroorzaken.
Sneeuwkettingen zijn alleen toege‐
staan bij banden met de maten
215/60 R16 en 225/50 R17.
Het gebruik van sneeuwkettingen op
een compact reservewiel is niet toe‐
gestaan.
Bandenreparatieset
Lichte beschadigingen van het loop‐
vlak van de banden kan met de ban‐
denreparatieset worden verholpen.
Vreemde voorwerpen niet uit de ban‐
den verwijderen.
Beschadigingen die groter zijn dan
4 mm of die in de bandwang zitten,
kunnen niet met de bandenreparatie‐ set worden verholpen.
9 Waarschuwing
Niet sneller rijden dan 80 km/u.
Niet langdurig gebruiken.
Bestuurbaarheid en rijeigen‐
schappen worden mogelijk nade‐
lig beïnvloed.
Bij bandenpech:
Handrem aantrekken en eerste ver‐
snelling, achteruitversnelling of P in‐
schakelen.
De bandenreparatieset zit links in de
bagageruimte achter een deksel.
1. Haal de bandenreparatieset uit het opbergvak.
2. Verwijder de compressor.

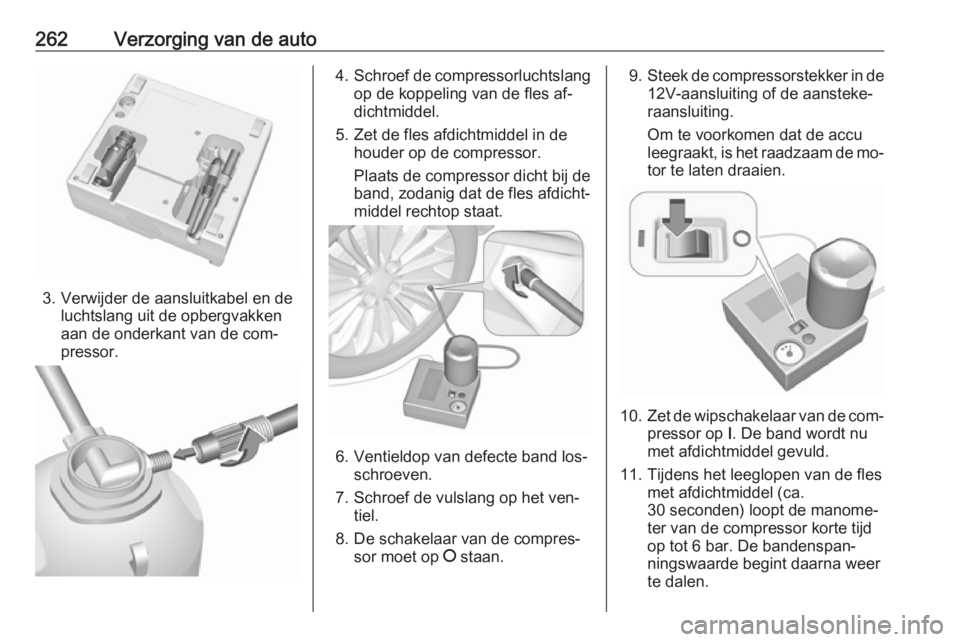

262Verzorging van de auto
3. Verwijder de aansluitkabel en deluchtslang uit de opbergvakken
aan de onderkant van de com‐
pressor.
4. Schroef de compressorluchtslang
op de koppeling van de fles af‐
dichtmiddel.
5. Zet de fles afdichtmiddel in de houder op de compressor.
Plaats de compressor dicht bij de
band, zodanig dat de fles afdicht‐
middel rechtop staat.
6. Ventieldop van defecte band los‐ schroeven.
7. Schroef de vulslang op het ven‐ tiel.
8. De schakelaar van de compres‐ sor moet op J staan.
9. Steek de compressorstekker in de
12V-aansluiting of de aansteke‐
raansluiting.
Om te voorkomen dat de accu
leegraakt, is het raadzaam de mo‐
tor te laten draaien.
10. Zet de wipschakelaar van de com‐
pressor op I. De band wordt nu
met afdichtmiddel gevuld.
11. Tijdens het leeglopen van de fles met afdichtmiddel (ca.
30 seconden) loopt de manome‐
ter van de compressor korte tijd
op tot 6 bar. De bandenspan‐
ningswaarde begint daarna weer
te dalen.

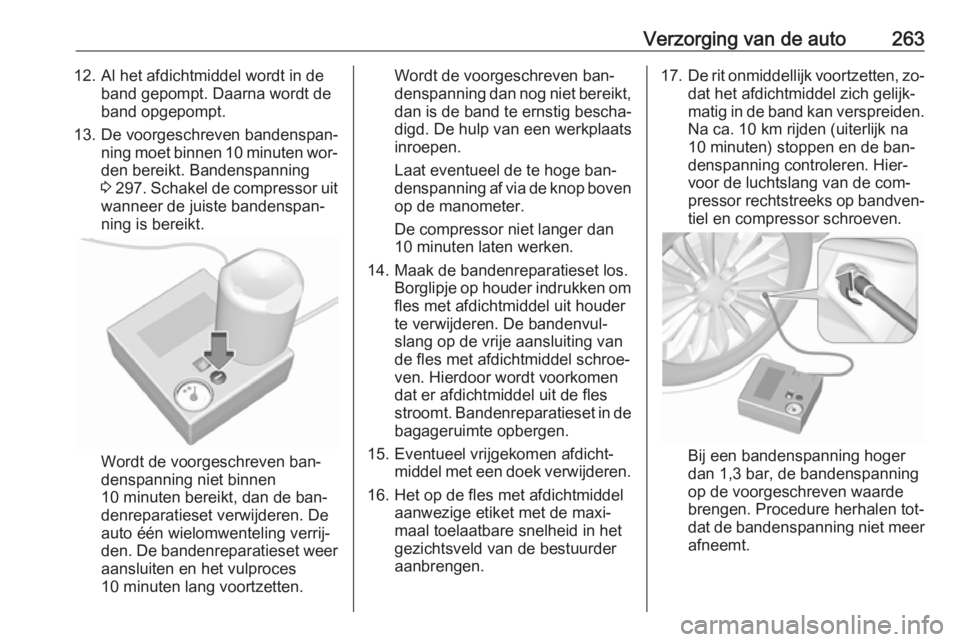

Verzorging van de auto26312. Al het afdichtmiddel wordt in deband gepompt. Daarna wordt de
band opgepompt.
13. De voorgeschreven bandenspan‐ ning moet binnen 10 minuten wor‐
den bereikt. Bandenspanning
3 297 . Schakel de compressor uit
wanneer de juiste bandenspan‐
ning is bereikt.
Wordt de voorgeschreven ban‐
denspanning niet binnen
10 minuten bereikt, dan de ban‐
denreparatieset verwijderen. De
auto één wielomwenteling verrij‐
den. De bandenreparatieset weer
aansluiten en het vulproces
10 minuten lang voortzetten.
Wordt de voorgeschreven ban‐
denspanning dan nog niet bereikt,
dan is de band te ernstig bescha‐
digd. De hulp van een werkplaats inroepen.
Laat eventueel de te hoge ban‐
denspanning af via de knop boven
op de manometer.
De compressor niet langer dan
10 minuten laten werken.
14. Maak de bandenreparatieset los. Borglipje op houder indrukken omfles met afdichtmiddel uit houder
te verwijderen. De bandenvul‐
slang op de vrije aansluiting van
de fles met afdichtmiddel schroe‐
ven. Hierdoor wordt voorkomen
dat er afdichtmiddel uit de fles
stroomt. Bandenreparatieset in de
bagageruimte opbergen.
15. Eventueel vrijgekomen afdicht‐ middel met een doek verwijderen.
16. Het op de fles met afdichtmiddel aanwezige etiket met de maxi‐
maal toelaatbare snelheid in het
gezichtsveld van de bestuurder
aanbrengen.17. De rit onmiddellijk voortzetten, zo‐
dat het afdichtmiddel zich gelijk‐
matig in de band kan verspreiden. Na ca. 10 km rijden (uiterlijk na
10 minuten) stoppen en de ban‐
denspanning controleren. Hier‐
voor de luchtslang van de com‐
pressor rechtstreeks op bandven‐
tiel en compressor schroeven.
Bij een bandenspanning hoger
dan 1,3 bar, de bandenspanning
op de voorgeschreven waarde
brengen. Procedure herhalen tot‐ dat de bandenspanning niet meer
afneemt.

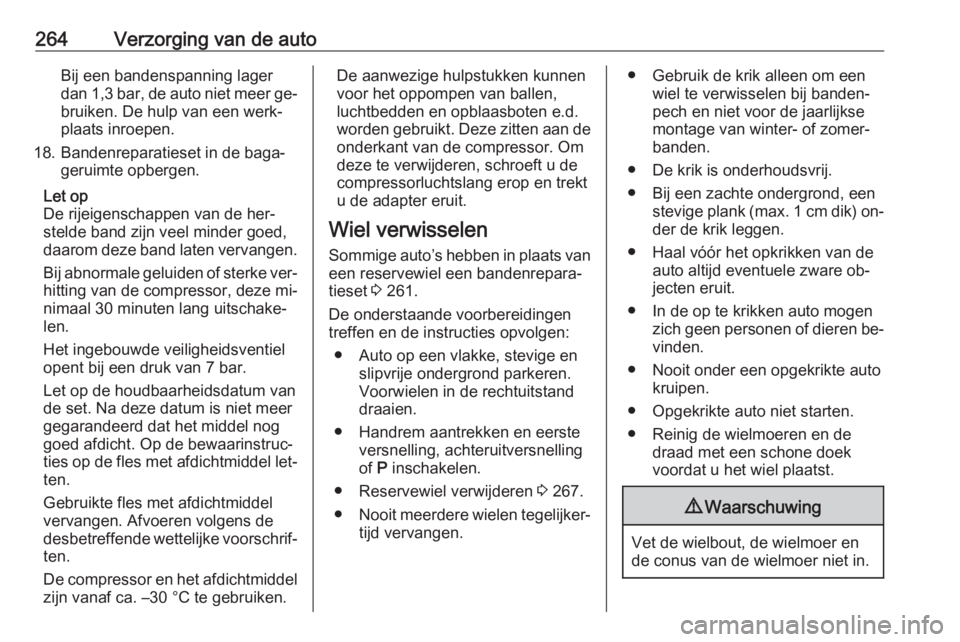

264Verzorging van de autoBij een bandenspanning lager
dan 1,3 bar, de auto niet meer ge‐ bruiken. De hulp van een werk‐
plaats inroepen.
18. Bandenreparatieset in de baga‐ geruimte opbergen.
Let op
De rijeigenschappen van de her‐ stelde band zijn veel minder goed,
daarom deze band laten vervangen.
Bij abnormale geluiden of sterke ver‐
hitting van de compressor, deze mi‐
nimaal 30 minuten lang uitschake‐
len.
Het ingebouwde veiligheidsventiel
opent bij een druk van 7 bar.
Let op de houdbaarheidsdatum van
de set. Na deze datum is niet meer
gegarandeerd dat het middel nog
goed afdicht. Op de bewaarinstruc‐
ties op de fles met afdichtmiddel let‐
ten.
Gebruikte fles met afdichtmiddel
vervangen. Afvoeren volgens de
desbetreffende wettelijke voorschrif‐ ten.
De compressor en het afdichtmiddel zijn vanaf ca. –30 °C te gebruiken.De aanwezige hulpstukken kunnenvoor het oppompen van ballen,
luchtbedden en opblaasboten e.d.
worden gebruikt. Deze zitten aan de onderkant van de compressor. Om
deze te verwijderen, schroeft u de
compressorluchtslang erop en trekt
u de adapter eruit.
Wiel verwisselen
Sommige auto’s hebben in plaats van
een reservewiel een bandenrepara‐
tieset 3 261.
De onderstaande voorbereidingen
treffen en de instructies opvolgen:
● Auto op een vlakke, stevige en slipvrije ondergrond parkeren.
Voorwielen in de rechtuitstand
draaien.
● Handrem aantrekken en eerste versnelling, achteruitversnelling
of P inschakelen.
● Reservewiel verwijderen 3 267.
● Nooit meerdere wielen tegelijker‐
tijd vervangen.● Gebruik de krik alleen om een
wiel te verwisselen bij banden‐pech en niet voor de jaarlijkse
montage van winter- of zomer‐ banden.
● De krik is onderhoudsvrij.
● Bij een zachte ondergrond, een stevige plank (max. 1 cm dik) on‐
der de krik leggen.
● Haal vóór het opkrikken van de auto altijd eventuele zware ob‐
jecten eruit.
● In de op te krikken auto mogen zich geen personen of dieren be‐vinden.
● Nooit onder een opgekrikte auto kruipen.
● Opgekrikte auto niet starten.
● Reinig de wielmoeren en de draad met een schone doek
voordat u het wiel plaatst.9 Waarschuwing
Vet de wielbout, de wielmoer en
de conus van de wielmoer niet in.

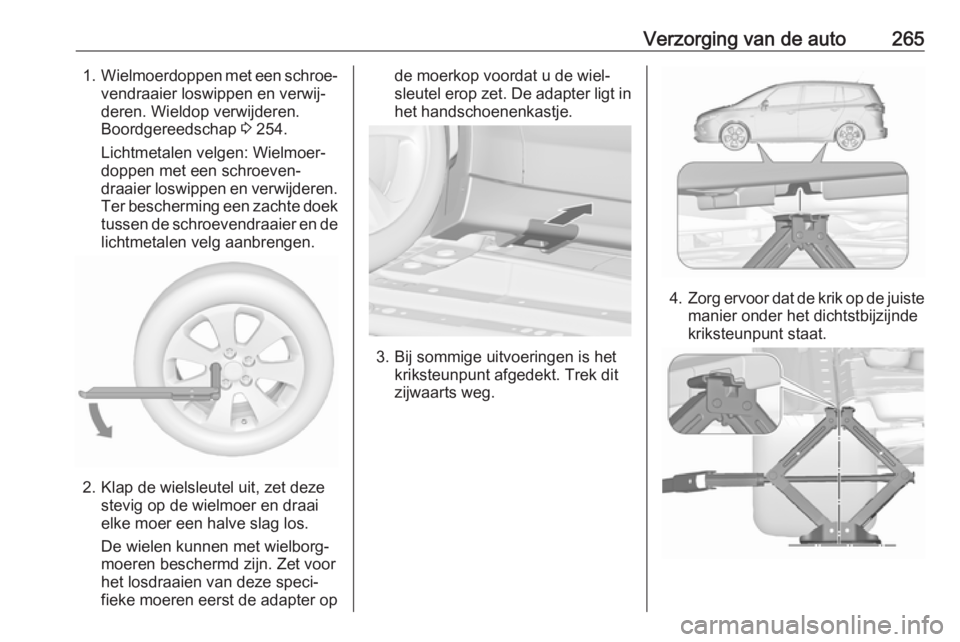

Verzorging van de auto2651.Wielmoerdoppen met een schroe‐
vendraaier loswippen en verwij‐
deren. Wieldop verwijderen.
Boordgereedschap 3 254.
Lichtmetalen velgen: Wielmoer‐
doppen met een schroeven‐
draaier loswippen en verwijderen. Ter bescherming een zachte doek tussen de schroevendraaier en delichtmetalen velg aanbrengen.
2. Klap de wielsleutel uit, zet deze stevig op de wielmoer en draai
elke moer een halve slag los.
De wielen kunnen met wielborg‐
moeren beschermd zijn. Zet voor
het losdraaien van deze speci‐
fieke moeren eerst de adapter op
de moerkop voordat u de wiel‐ sleutel erop zet. De adapter ligt in
het handschoenenkastje.
3. Bij sommige uitvoeringen is het kriksteunpunt afgedekt. Trek dit
zijwaarts weg.
4. Zorg ervoor dat de krik op de juiste
manier onder het dichtstbijzijnde
kriksteunpunt staat.

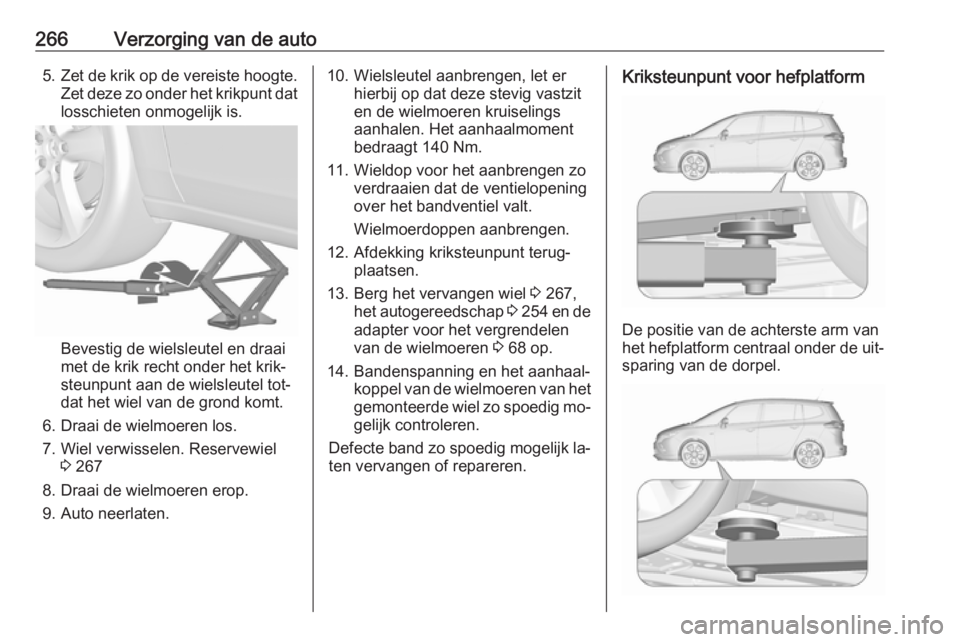

266Verzorging van de auto5.Zet de krik op de vereiste hoogte.
Zet deze zo onder het krikpunt dat losschieten onmogelijk is.
Bevestig de wielsleutel en draai
met de krik recht onder het krik‐
steunpunt aan de wielsleutel tot‐
dat het wiel van de grond komt.
6. Draai de wielmoeren los.
7. Wiel verwisselen. Reservewiel 3 267
8. Draai de wielmoeren erop.
9. Auto neerlaten.
10. Wielsleutel aanbrengen, let er hierbij op dat deze stevig vastzit
en de wielmoeren kruiselings
aanhalen. Het aanhaalmoment
bedraagt 140 Nm.
11. Wieldop voor het aanbrengen zo verdraaien dat de ventielopeningover het bandventiel valt.
Wielmoerdoppen aanbrengen.
12. Afdekking kriksteunpunt terug‐ plaatsen.
13. Berg het vervangen wiel 3 267,
het autogereedschap 3 254 en de
adapter voor het vergrendelen
van de wielmoeren 3 68 op.
14. Bandenspanning en het aanhaal‐ koppel van de wielmoeren van het
gemonteerde wiel zo spoedig mo‐
gelijk controleren.
Defecte band zo spoedig mogelijk la‐ ten vervangen of repareren.Kriksteunpunt voor hefplatform
De positie van de achterste arm van
het hefplatform centraal onder de uit‐ sparing van de dorpel.

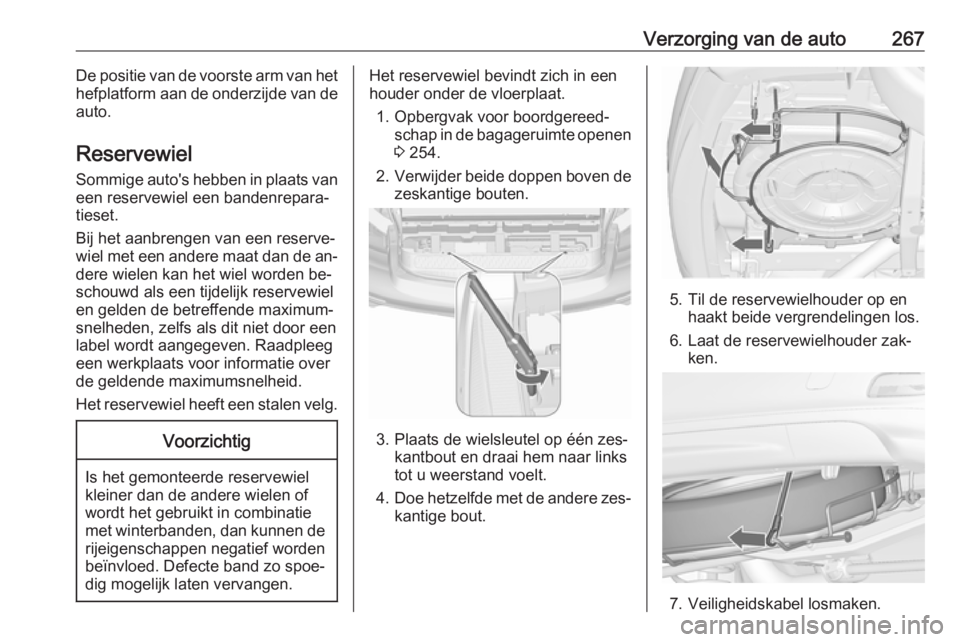

Verzorging van de auto267De positie van de voorste arm van het
hefplatform aan de onderzijde van de
auto.
Reservewiel
Sommige auto's hebben in plaats van
een reservewiel een bandenrepara‐
tieset.
Bij het aanbrengen van een reserve‐
wiel met een andere maat dan de an‐
dere wielen kan het wiel worden be‐ schouwd als een tijdelijk reservewiel
en gelden de betreffende maximum‐
snelheden, zelfs als dit niet door een
label wordt aangegeven. Raadpleeg
een werkplaats voor informatie over
de geldende maximumsnelheid.
Het reservewiel heeft een stalen velg.Voorzichtig
Is het gemonteerde reservewiel
kleiner dan de andere wielen of
wordt het gebruikt in combinatie
met winterbanden, dan kunnen de
rijeigenschappen negatief worden
beïnvloed. Defecte band zo spoe‐
dig mogelijk laten vervangen.
Het reservewiel bevindt zich in een
houder onder de vloerplaat.
1. Opbergvak voor boordgereed‐ schap in de bagageruimte openen
3 254.
2. Verwijder beide doppen boven de
zeskantige bouten.
3. Plaats de wielsleutel op één zes‐ kantbout en draai hem naar links
tot u weerstand voelt.
4. Doe hetzelfde met de andere zes‐
kantige bout.
5. Til de reservewielhouder op en haakt beide vergrendelingen los.
6. Laat de reservewielhouder zak‐ ken.
7. Veiligheidskabel losmaken.

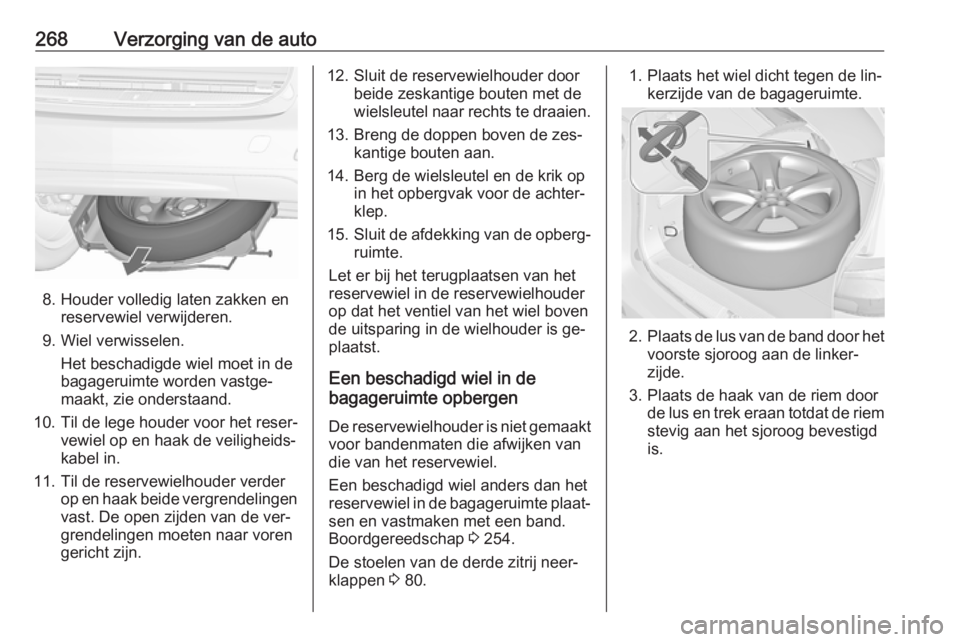

268Verzorging van de auto
8. Houder volledig laten zakken enreservewiel verwijderen.
9. Wiel verwisselen. Het beschadigde wiel moet in de
bagageruimte worden vastge‐
maakt, zie onderstaand.
10. Til de lege houder voor het reser‐ vewiel op en haak de veiligheids‐
kabel in.
11. Til de reservewielhouder verder op en haak beide vergrendelingenvast. De open zijden van de ver‐
grendelingen moeten naar voren
gericht zijn.
12. Sluit de reservewielhouder door beide zeskantige bouten met de
wielsleutel naar rechts te draaien.
13. Breng de doppen boven de zes‐ kantige bouten aan.
14. Berg de wielsleutel en de krik op in het opbergvak voor de achter‐
klep.
15. Sluit de afdekking van de opberg‐
ruimte.
Let er bij het terugplaatsen van het
reservewiel in de reservewielhouder
op dat het ventiel van het wiel boven
de uitsparing in de wielhouder is ge‐
plaatst.
Een beschadigd wiel in de
bagageruimte opbergen
De reservewielhouder is niet gemaakt voor bandenmaten die afwijken vandie van het reservewiel.
Een beschadigd wiel anders dan het
reservewiel in de bagageruimte plaat‐
sen en vastmaken met een band.
Boordgereedschap 3 254.
De stoelen van de derde zitrij neer‐
klappen 3 80.1. Plaats het wiel dicht tegen de lin‐
kerzijde van de bagageruimte.
2. Plaats de lus van de band door het
voorste sjoroog aan de linker‐
zijde.
3. Plaats de haak van de riem door de lus en trek eraan totdat de riemstevig aan het sjoroog bevestigd
is.
