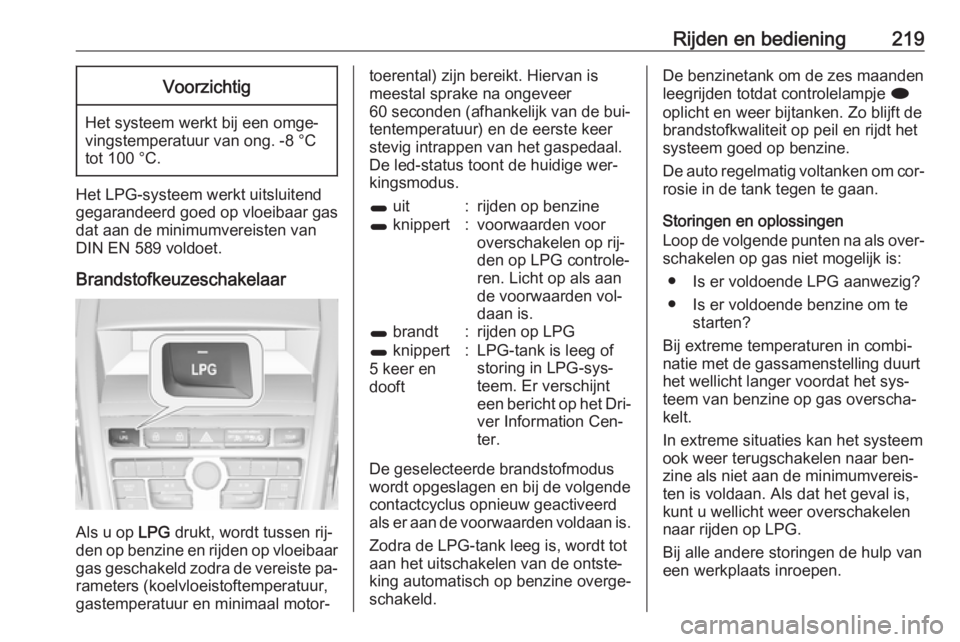

Rijden en bediening219Voorzichtig
Het systeem werkt bij een omge‐
vingstemperatuur van ong. -8 °C
tot 100 °C.
Het LPG-systeem werkt uitsluitend
gegarandeerd goed op vloeibaar gas dat aan de minimumvereisten van
DIN EN 589 voldoet.
Brandstofkeuzeschakelaar
Als u op LPG drukt, wordt tussen rij‐
den op benzine en rijden op vloeibaar
gas geschakeld zodra de vereiste pa‐
rameters (koelvloeistoftemperatuur,
gastemperatuur en minimaal motor‐
toerental) zijn bereikt. Hiervan is
meestal sprake na ongeveer
60 seconden (afhankelijk van de bui‐
tentemperatuur) en de eerste keer
stevig intrappen van het gaspedaal.
De led-status toont de huidige wer‐
kingsmodus.1 uit:rijden op benzine1 knippert:voorwaarden voor
overschakelen op rij‐
den op LPG controle‐
ren. Licht op als aan
de voorwaarden vol‐
daan is.1 brandt:rijden op LPG1 knippert
5 keer en
dooft:LPG-tank is leeg of storing in LPG-sys‐
teem. Er verschijnt
een bericht op het Dri‐
ver Information Cen‐
ter.
De geselecteerde brandstofmodus
wordt opgeslagen en bij de volgende
contactcyclus opnieuw geactiveerd als er aan de voorwaarden voldaan is.
Zodra de LPG-tank leeg is, wordt tot
aan het uitschakelen van de ontste‐
king automatisch op benzine overge‐
schakeld.
De benzinetank om de zes maanden
leegrijden totdat controlelampje i
oplicht en weer bijtanken. Zo blijft de
brandstofkwaliteit op peil en rijdt het
systeem goed op benzine.
De auto regelmatig voltanken om cor‐ rosie in de tank tegen te gaan.
Storingen en oplossingen
Loop de volgende punten na als over‐
schakelen op gas niet mogelijk is:
● Is er voldoende LPG aanwezig?
● Is er voldoende benzine om te starten?
Bij extreme temperaturen in combi‐
natie met de gassamenstelling duurt
het wellicht langer voordat het sys‐
teem van benzine op gas overscha‐
kelt.
In extreme situaties kan het systeem
ook weer terugschakelen naar ben‐
zine als niet aan de minimumvereis‐
ten is voldaan. Als dat het geval is,
kunt u wellicht weer overschakelen
naar rijden op LPG.
Bij alle andere storingen de hulp van
een werkplaats inroepen.

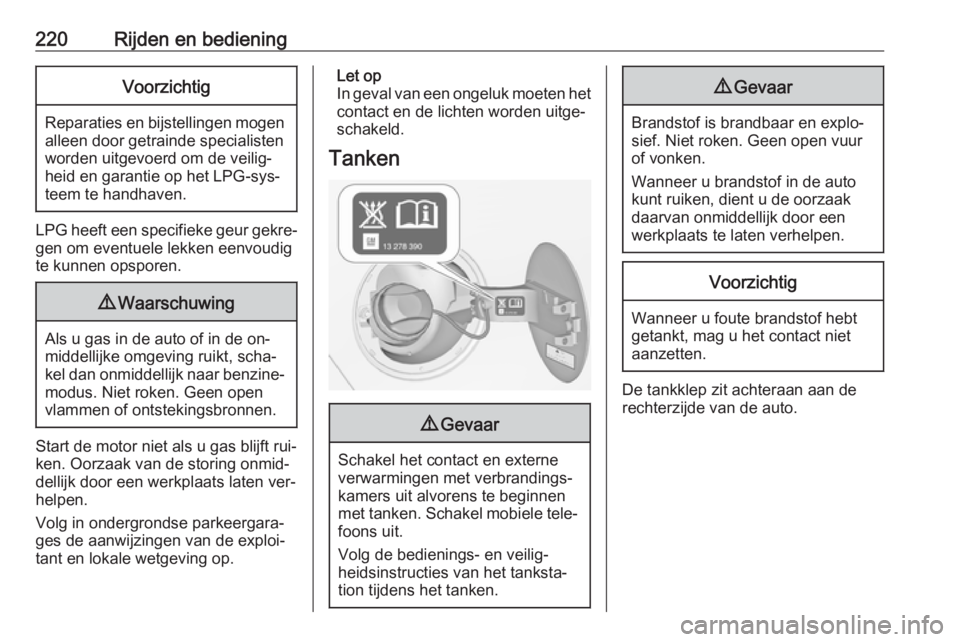

220Rijden en bedieningVoorzichtig
Reparaties en bijstellingen mogenalleen door getrainde specialisten
worden uitgevoerd om de veilig‐
heid en garantie op het LPG-sys‐
teem te handhaven.
LPG heeft een specifieke geur gekre‐
gen om eventuele lekken eenvoudig
te kunnen opsporen.
9 Waarschuwing
Als u gas in de auto of in de on‐
middellijke omgeving ruikt, scha‐
kel dan onmiddellijk naar benzine‐
modus. Niet roken. Geen open
vlammen of ontstekingsbronnen.
Start de motor niet als u gas blijft rui‐
ken. Oorzaak van de storing onmid‐
dellijk door een werkplaats laten ver‐
helpen.
Volg in ondergrondse parkeergara‐
ges de aanwijzingen van de exploi‐
tant en lokale wetgeving op.
Let op
In geval van een ongeluk moeten het contact en de lichten worden uitge‐
schakeld.
Tanken9 Gevaar
Schakel het contact en externe
verwarmingen met verbrandings‐ kamers uit alvorens te beginnenmet tanken. Schakel mobiele tele‐ foons uit.
Volg de bedienings- en veilig‐
heidsinstructies van het tanksta‐
tion tijdens het tanken.
9 Gevaar
Brandstof is brandbaar en explo‐
sief. Niet roken. Geen open vuur
of vonken.
Wanneer u brandstof in de auto
kunt ruiken, dient u de oorzaak daarvan onmiddellijk door een
werkplaats te laten verhelpen.
Voorzichtig
Wanneer u foute brandstof hebt
getankt, mag u het contact niet
aanzetten.
De tankklep zit achteraan aan de
rechterzijde van de auto.

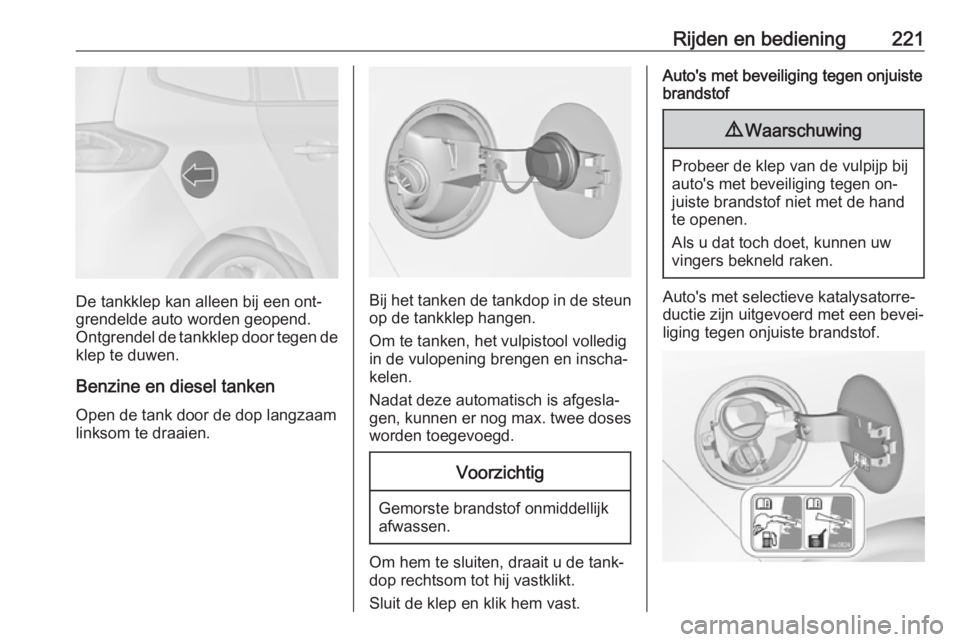

Rijden en bediening221
De tankklep kan alleen bij een ont‐
grendelde auto worden geopend.
Ontgrendel de tankklep door tegen de
klep te duwen.
Benzine en diesel tanken
Open de tank door de dop langzaam
linksom te draaien.Bij het tanken de tankdop in de steun op de tankklep hangen.
Om te tanken, het vulpistool volledig
in de vulopening brengen en inscha‐
kelen.
Nadat deze automatisch is afgesla‐
gen, kunnen er nog max. twee doses worden toegevoegd.
Voorzichtig
Gemorste brandstof onmiddellijk
afwassen.
Om hem te sluiten, draait u de tank‐
dop rechtsom tot hij vastklikt.
Sluit de klep en klik hem vast.
Auto's met beveiliging tegen onjuiste
brandstof9 Waarschuwing
Probeer de klep van de vulpijp bij
auto's met beveiliging tegen on‐
juiste brandstof niet met de hand te openen.
Als u dat toch doet, kunnen uw
vingers bekneld raken.
Auto's met selectieve katalysatorre‐
ductie zijn uitgevoerd met een bevei‐
liging tegen onjuiste brandstof.

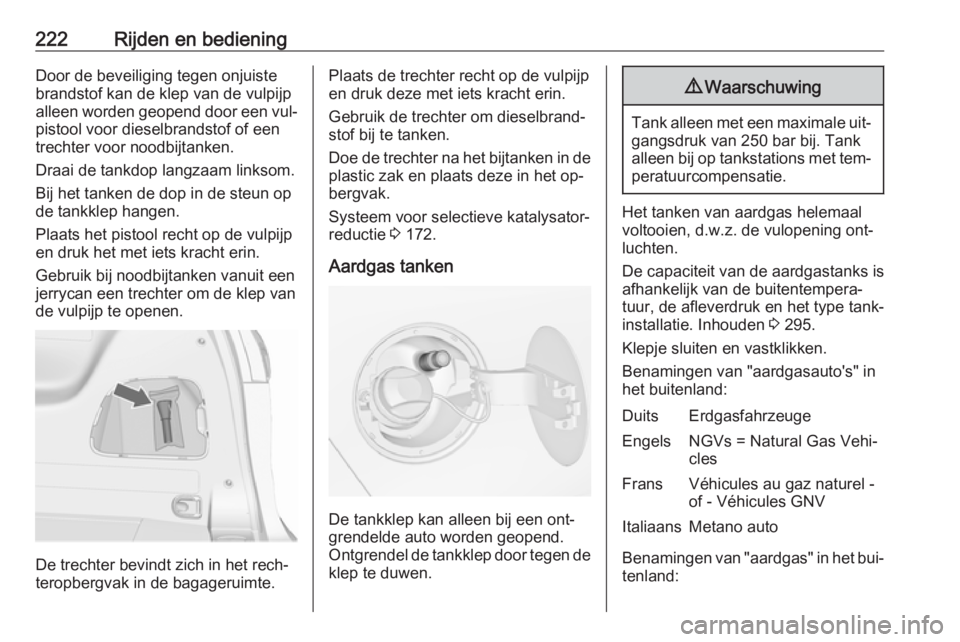

222Rijden en bedieningDoor de beveiliging tegen onjuiste
brandstof kan de klep van de vulpijp
alleen worden geopend door een vul‐
pistool voor dieselbrandstof of een trechter voor noodbijtanken.
Draai de tankdop langzaam linksom. Bij het tanken de dop in de steun op
de tankklep hangen.
Plaats het pistool recht op de vulpijp
en druk het met iets kracht erin.
Gebruik bij noodbijtanken vanuit een
jerrycan een trechter om de klep van
de vulpijp te openen.
De trechter bevindt zich in het rech‐
teropbergvak in de bagageruimte.
Plaats de trechter recht op de vulpijp
en druk deze met iets kracht erin.
Gebruik de trechter om dieselbrand‐
stof bij te tanken.
Doe de trechter na het bijtanken in de plastic zak en plaats deze in het op‐
bergvak.
Systeem voor selectieve katalysator‐
reductie 3 172.
Aardgas tanken
De tankklep kan alleen bij een ont‐
grendelde auto worden geopend.
Ontgrendel de tankklep door tegen de
klep te duwen.
9 Waarschuwing
Tank alleen met een maximale uit‐
gangsdruk van 250 bar bij. Tankalleen bij op tankstations met tem‐
peratuurcompensatie.
Het tanken van aardgas helemaal
voltooien, d.w.z. de vulopening ont‐
luchten.
De capaciteit van de aardgastanks is
afhankelijk van de buitentempera‐
tuur, de afleverdruk en het type tank‐
installatie. Inhouden 3 295.
Klepje sluiten en vastklikken.
Benamingen van "aardgasauto's" in
het buitenland:
DuitsErdgasfahrzeugeEngelsNGVs = Natural Gas Vehi‐ clesFransVéhicules au gaz naturel -
of - Véhicules GNVItaliaansMetano auto
Benamingen van "aardgas" in het bui‐
tenland:

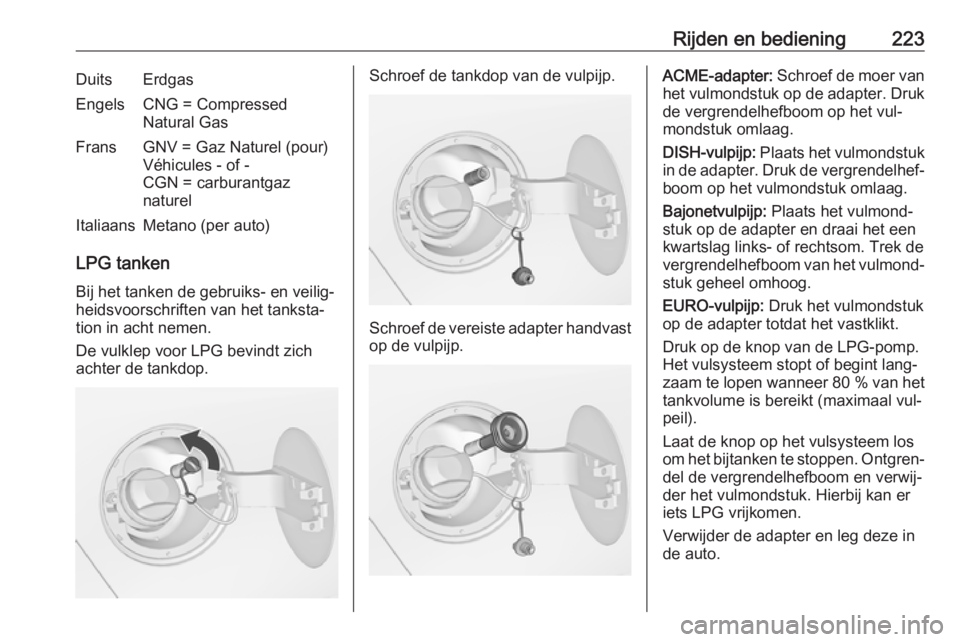

Rijden en bediening223DuitsErdgasEngelsCNG = Compressed
Natural GasFransGNV = Gaz Naturel (pour)
Véhicules - of -
CGN = carburantgaz
naturelItaliaansMetano (per auto)
LPG tanken
Bij het tanken de gebruiks- en veilig‐
heidsvoorschriften van het tanksta‐
tion in acht nemen.
De vulklep voor LPG bevindt zich
achter de tankdop.
Schroef de tankdop van de vulpijp.
Schroef de vereiste adapter handvast op de vulpijp.
ACME-adapter: Schroef de moer van
het vulmondstuk op de adapter. Druk de vergrendelhefboom op het vul‐
mondstuk omlaag.
DISH-vulpijp: Plaats het vulmondstuk
in de adapter. Druk de vergrendelhef‐ boom op het vulmondstuk omlaag.
Bajonetvulpijp: Plaats het vulmond‐
stuk op de adapter en draai het een
kwartslag links- of rechtsom. Trek de
vergrendelhefboom van het vulmond‐
stuk geheel omhoog.
EURO-vulpijp: Druk het vulmondstuk
op de adapter totdat het vastklikt.
Druk op de knop van de LPG-pomp. Het vulsysteem stopt of begint lang‐
zaam te lopen wanneer 80 % van het
tankvolume is bereikt (maximaal vul‐
peil).
Laat de knop op het vulsysteem los
om het bijtanken te stoppen. Ontgren‐
del de vergrendelhefboom en verwij‐
der het vulmondstuk. Hierbij kan er
iets LPG vrijkomen.
Verwijder de adapter en leg deze in de auto.

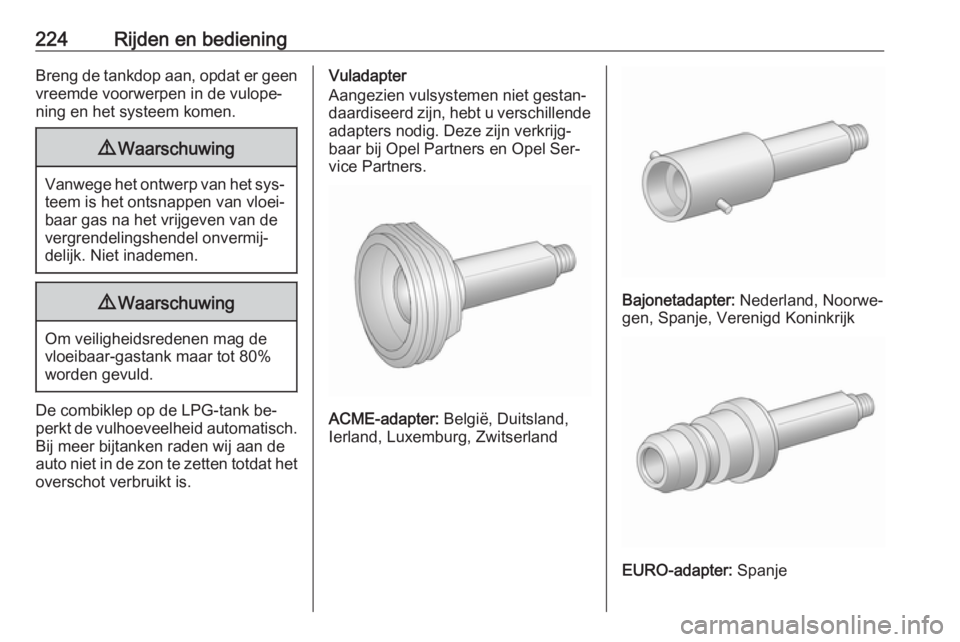

224Rijden en bedieningBreng de tankdop aan, opdat er geenvreemde voorwerpen in de vulope‐
ning en het systeem komen.9 Waarschuwing
Vanwege het ontwerp van het sys‐
teem is het ontsnappen van vloei‐
baar gas na het vrijgeven van de vergrendelingshendel onvermij‐
delijk. Niet inademen.
9 Waarschuwing
Om veiligheidsredenen mag de
vloeibaar-gastank maar tot 80%
worden gevuld.
De combiklep op de LPG-tank be‐
perkt de vulhoeveelheid automatisch.
Bij meer bijtanken raden wij aan de
auto niet in de zon te zetten totdat het overschot verbruikt is.
Vuladapter
Aangezien vulsystemen niet gestan‐
daardiseerd zijn, hebt u verschillende adapters nodig. Deze zijn verkrijg‐
baar bij Opel Partners en Opel Ser‐ vice Partners.
ACME-adapter: België, Duitsland,
Ierland, Luxemburg, Zwitserland
Bajonetadapter: Nederland, Noorwe‐
gen, Spanje, Verenigd Koninkrijk
EURO-adapter: Spanje

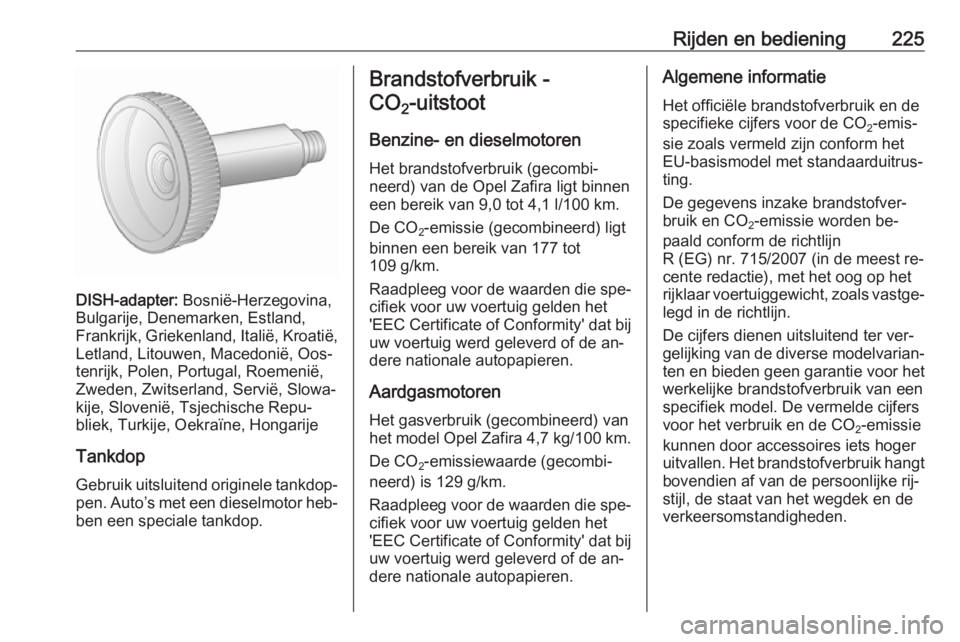

Rijden en bediening225
DISH-adapter: Bosnië-Herzegovina,
Bulgarije, Denemarken, Estland,
Frankrijk, Griekenland, Italië, Kroatië,
Letland, Litouwen, Macedonië, Oos‐
tenrijk, Polen, Portugal, Roemenië,
Zweden, Zwitserland, Servië, Slowa‐
kije, Slovenië, Tsjechische Repu‐
bliek, Turkije, Oekraïne, Hongarije
Tankdop
Gebruik uitsluitend originele tankdop‐ pen. Auto’s met een dieselmotor heb‐
ben een speciale tankdop.
Brandstofverbruik -
CO 2-uitstoot
Benzine- en dieselmotoren Het brandstofverbruik (gecombi‐
neerd) van de Opel Zafira ligt binnen
een bereik van 9,0 tot 4,1 l/100 km.
De CO 2-emissie (gecombineerd) ligt
binnen een bereik van 177 tot
109 g/km.
Raadpleeg voor de waarden die spe‐ cifiek voor uw voertuig gelden het
'EEC Certificate of Conformity' dat bij uw voertuig werd geleverd of de an‐
dere nationale autopapieren.
Aardgasmotoren Het gasverbruik (gecombineerd) vanhet model Opel Zafira 4,7 kg/100 km .
De CO 2-emissiewaarde (gecombi‐
neerd) is 129 g/km.
Raadpleeg voor de waarden die spe‐ cifiek voor uw voertuig gelden het
'EEC Certificate of Conformity' dat bij uw voertuig werd geleverd of de an‐
dere nationale autopapieren.Algemene informatie
Het officiële brandstofverbruik en de
specifieke cijfers voor de CO 2-emis‐
sie zoals vermeld zijn conform het
EU-basismodel met standaarduitrus‐
ting.
De gegevens inzake brandstofver‐
bruik en CO 2-emissie worden be‐
paald conform de richtlijn
R (EG) nr. 715/2007 (in de meest re‐
cente redactie), met het oog op het
rijklaar voertuiggewicht, zoals vastge‐
legd in de richtlijn.
De cijfers dienen uitsluitend ter ver‐ gelijking van de diverse modelvarian‐
ten en bieden geen garantie voor het
werkelijke brandstofverbruik van een
specifiek model. De vermelde cijfers
voor het verbruik en de CO 2-emissie
kunnen door accessoires iets hoger
uitvallen. Het brandstofverbruik hangt
bovendien af van de persoonlijke rij‐
stijl, de staat van het wegdek en de
verkeersomstandigheden.

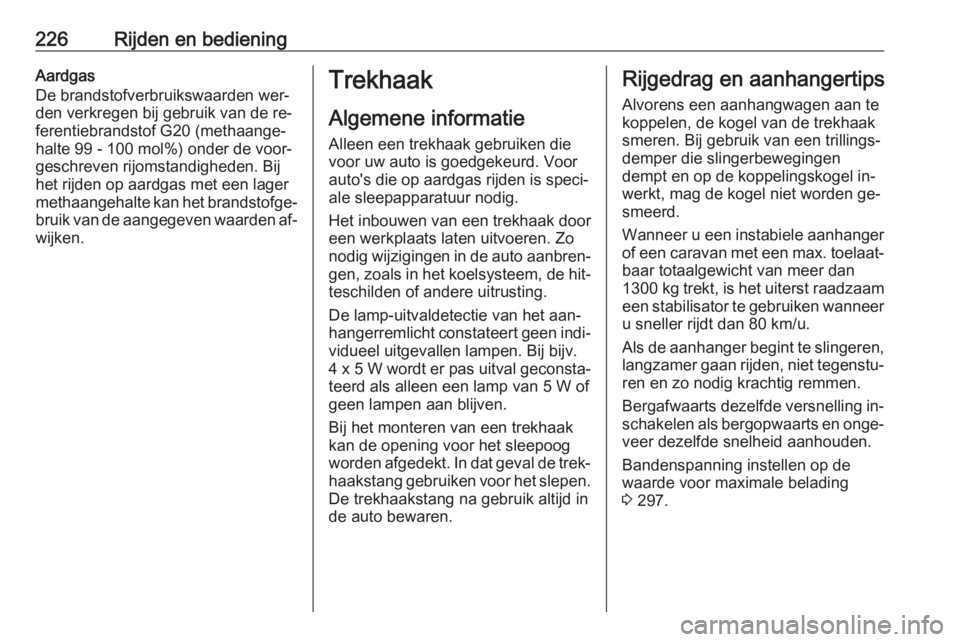

226Rijden en bedieningAardgas
De brandstofverbruikswaarden wer‐
den verkregen bij gebruik van de re‐ ferentiebrandstof G20 (methaange‐
halte 99 - 100 mol%) onder de voor‐
geschreven rijomstandigheden. Bij
het rijden op aardgas met een lager
methaangehalte kan het brandstofge‐
bruik van de aangegeven waarden af‐ wijken.Trekhaak
Algemene informatie
Alleen een trekhaak gebruiken die
voor uw auto is goedgekeurd. Voor
auto's die op aardgas rijden is speci‐
ale sleepapparatuur nodig.
Het inbouwen van een trekhaak door
een werkplaats laten uitvoeren. Zo
nodig wijzigingen in de auto aanbren‐
gen, zoals in het koelsysteem, de hit‐ teschilden of andere uitrusting.
De lamp-uitvaldetectie van het aan‐
hangerremlicht constateert geen indi‐
vidueel uitgevallen lampen. Bij bijv.
4 x 5 W wordt er pas uitval geconsta‐ teerd als alleen een lamp van 5 W of
geen lampen aan blijven.
Bij het monteren van een trekhaak kan de opening voor het sleepoogworden afgedekt. In dat geval de trek‐
haakstang gebruiken voor het slepen.
De trekhaakstang na gebruik altijd in
de auto bewaren.Rijgedrag en aanhangertips
Alvorens een aanhangwagen aan te
koppelen, de kogel van de trekhaak
smeren. Bij gebruik van een trillings‐
demper die slingerbewegingen
dempt en op de koppelingskogel in‐ werkt, mag de kogel niet worden ge‐
smeerd.
Wanneer u een instabiele aanhanger of een caravan met een max. toelaat‐
baar totaalgewicht van meer dan
1300 kg trekt, is het uiterst raadzaam
een stabilisator te gebruiken wanneer u sneller rijdt dan 80 km/u.
Als de aanhanger begint te slingeren,
langzamer gaan rijden, niet tegenstu‐ ren en zo nodig krachtig remmen.
Bergafwaarts dezelfde versnelling in‐
schakelen als bergopwaarts en onge‐ veer dezelfde snelheid aanhouden.
Bandenspanning instellen op de
waarde voor maximale belading
3 297.

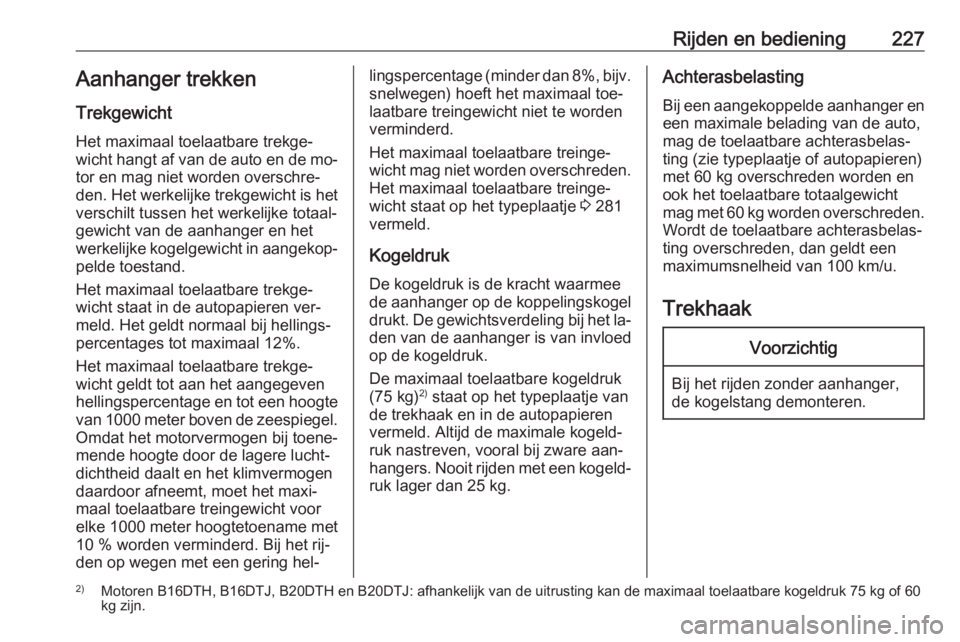

Rijden en bediening227Aanhanger trekken
Trekgewicht
Het maximaal toelaatbare trekge‐
wicht hangt af van de auto en de mo‐
tor en mag niet worden overschre‐
den. Het werkelijke trekgewicht is het verschilt tussen het werkelijke totaal‐
gewicht van de aanhanger en het
werkelijke kogelgewicht in aangekop‐
pelde toestand.
Het maximaal toelaatbare trekge‐
wicht staat in de autopapieren ver‐
meld. Het geldt normaal bij hellings‐
percentages tot maximaal 12%.
Het maximaal toelaatbare trekge‐
wicht geldt tot aan het aangegeven
hellingspercentage en tot een hoogte van 1000 meter boven de zeespiegel.
Omdat het motorvermogen bij toene‐
mende hoogte door de lagere lucht‐
dichtheid daalt en het klimvermogen
daardoor afneemt, moet het maxi‐
maal toelaatbare treingewicht voor
elke 1000 meter hoogtetoename met
10 % worden verminderd. Bij het rij‐
den op wegen met een gering hel‐lingspercentage (minder dan 8%, bijv. snelwegen) hoeft het maximaal toe‐
laatbare treingewicht niet te worden
verminderd.
Het maximaal toelaatbare treinge‐
wicht mag niet worden overschreden.
Het maximaal toelaatbare treinge‐
wicht staat op het typeplaatje 3 281
vermeld.
Kogeldruk De kogeldruk is de kracht waarmee
de aanhanger op de koppelingskogel drukt. De gewichtsverdeling bij het la‐
den van de aanhanger is van invloed
op de kogeldruk.
De maximaal toelaatbare kogeldruk
(75 kg) 2)
staat op het typeplaatje van
de trekhaak en in de autopapieren
vermeld. Altijd de maximale kogeld‐
ruk nastreven, vooral bij zware aan‐
hangers. Nooit rijden met een kogeld‐ ruk lager dan 25 kg.Achterasbelasting
Bij een aangekoppelde aanhanger en
een maximale belading van de auto,
mag de toelaatbare achterasbelas‐
ting (zie typeplaatje of autopapieren)
met 60 kg overschreden worden en
ook het toelaatbare totaalgewicht
mag met 60 kg worden overschreden. Wordt de toelaatbare achterasbelas‐
ting overschreden, dan geldt een
maximumsnelheid van 100 km/u.
TrekhaakVoorzichtig
Bij het rijden zonder aanhanger, de kogelstang demonteren.
2) Motoren B16DTH, B16DTJ, B20DTH en B20DTJ: afhankelijk van de uitrusting kan de maximaal toelaatbare kogeldruk 75 kg of 60
kg zijn.

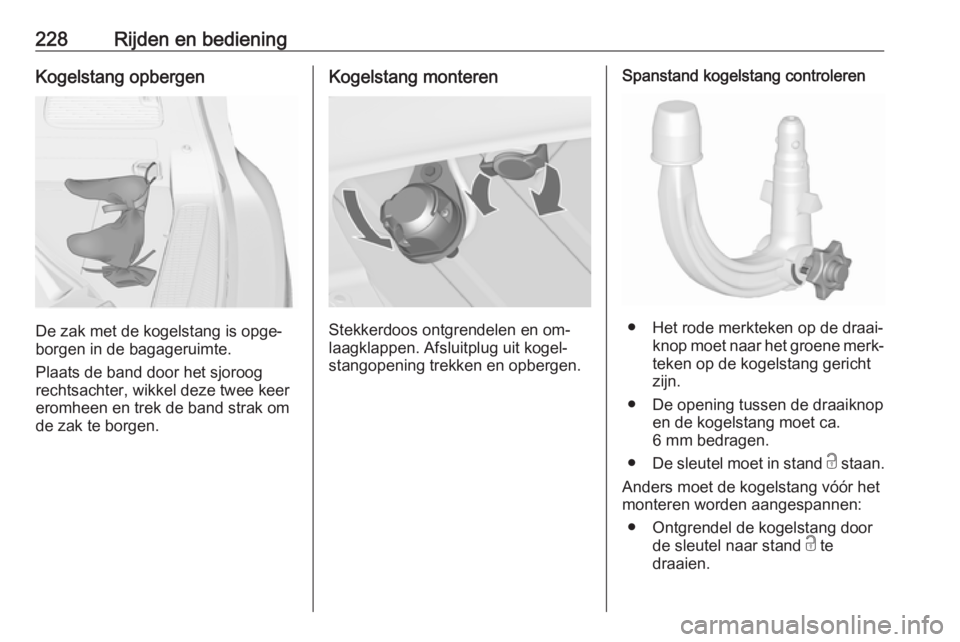

228Rijden en bedieningKogelstang opbergen
De zak met de kogelstang is opge‐
borgen in de bagageruimte.
Plaats de band door het sjoroog
rechtsachter, wikkel deze twee keer
eromheen en trek de band strak om
de zak te borgen.
Kogelstang monteren
Stekkerdoos ontgrendelen en om‐
laagklappen. Afsluitplug uit kogel‐
stangopening trekken en opbergen.
Spanstand kogelstang controleren
● Het rode merkteken op de draai‐ knop moet naar het groene merk‐
teken op de kogelstang gericht
zijn.
● De opening tussen de draaiknop en de kogelstang moet ca.
6 mm bedragen.
● De sleutel moet in stand c staan.
Anders moet de kogelstang vóór het
monteren worden aangespannen:
● Ontgrendel de kogelstang door de sleutel naar stand c te
draaien.
