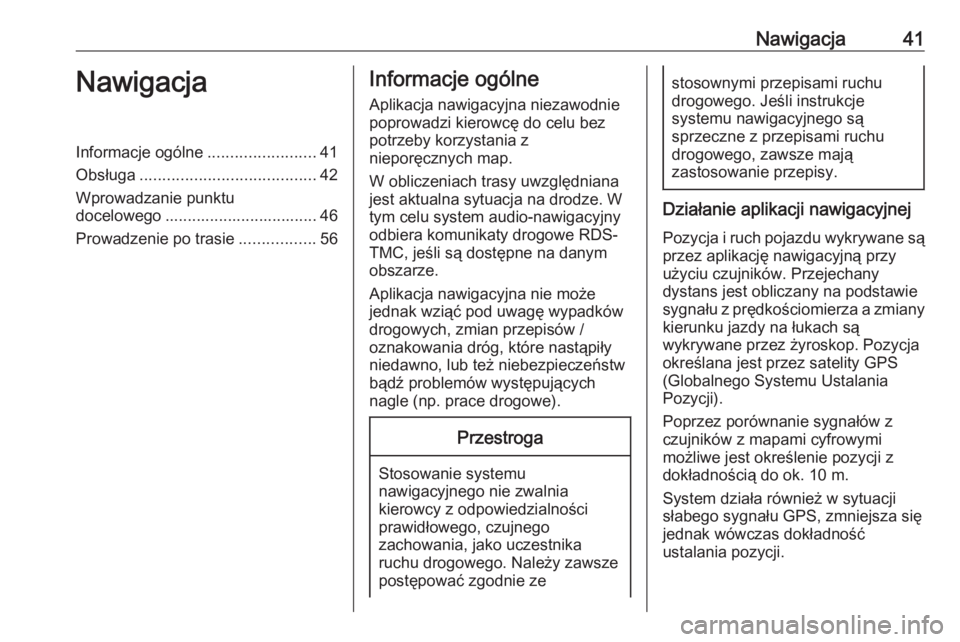

Nawigacja41NawigacjaInformacje ogólne........................41
Obsługa ....................................... 42
Wprowadzanie punktu
docelowego .................................. 46
Prowadzenie po trasie .................56Informacje ogólne
Aplikacja nawigacyjna niezawodnie
poprowadzi kierowcę do celu bez
potrzeby korzystania z
nieporęcznych map.
W obliczeniach trasy uwzględniana
jest aktualna sytuacja na drodze. W
tym celu system audio-nawigacyjny
odbiera komunikaty drogowe RDS-
TMC, jeśli są dostępne na danym
obszarze.
Aplikacja nawigacyjna nie może
jednak wziąć pod uwagę wypadków
drogowych, zmian przepisów /
oznakowania dróg, które nastąpiły
niedawno, lub też niebezpieczeństw
bądź problemów występujących
nagle (np. prace drogowe).Przestroga
Stosowanie systemu
nawigacyjnego nie zwalnia
kierowcy z odpowiedzialności
prawidłowego, czujnego
zachowania, jako uczestnika
ruchu drogowego. Należy zawsze postępować zgodnie ze
stosownymi przepisami ruchu
drogowego. Jeśli instrukcje
systemu nawigacyjnego są
sprzeczne z przepisami ruchu
drogowego, zawsze mają
zastosowanie przepisy.
Działanie aplikacji nawigacyjnej
Pozycja i ruch pojazdu wykrywane są
przez aplikację nawigacyjną przy
użyciu czujników. Przejechany
dystans jest obliczany na podstawie
sygnału z prędkościomierza a zmiany kierunku jazdy na łukach są
wykrywane przez żyroskop. Pozycja
określana jest przez satelity GPS
(Globalnego Systemu Ustalania
Pozycji).
Poprzez porównanie sygnałów z
czujników z mapami cyfrowymi
możliwe jest określenie pozycji z
dokładnością do ok. 10 m.
System działa również w sytuacji słabego sygnału GPS, zmniejsza się
jednak wówczas dokładność
ustalania pozycji.
Page 42 of 191

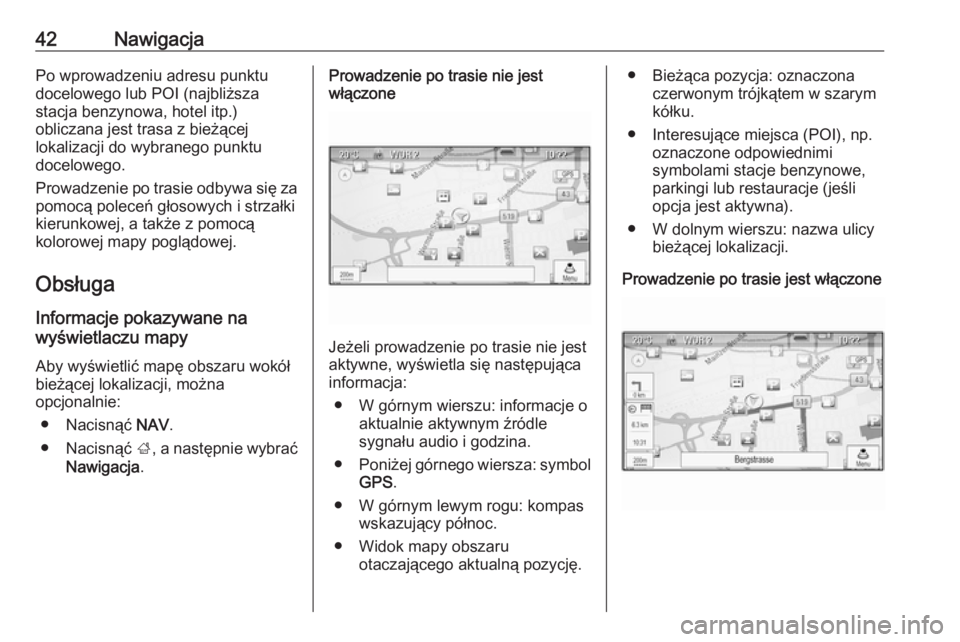

42NawigacjaPo wprowadzeniu adresu punktu
docelowego lub POI (najbliższa
stacja benzynowa, hotel itp.)
obliczana jest trasa z bieżącej
lokalizacji do wybranego punktu
docelowego.
Prowadzenie po trasie odbywa się za
pomocą poleceń głosowych i strzałki
kierunkowej, a także z pomocą
kolorowej mapy poglądowej.
Obsługa Informacje pokazywane na
wyświetlaczu mapy
Aby wyświetlić mapę obszaru wokół
bieżącej lokalizacji, można
opcjonalnie:
● Nacisnąć NAV.
● Nacisnąć ;, a następnie wybrać
Nawigacja .Prowadzenie po trasie nie jest
włączone
Jeżeli prowadzenie po trasie nie jest
aktywne, wyświetla się następująca
informacja:
● W górnym wierszu: informacje o aktualnie aktywnym źródle
sygnału audio i godzina.
● Poniżej górnego wiersza: symbol
GPS .
● W górnym lewym rogu: kompas wskazujący północ.
● Widok mapy obszaru otaczającego aktualną pozycję.
● Bieżąca pozycja: oznaczona czerwonym trójkątem w szarym
kółku.
● Interesujące miejsca (POI), np. oznaczone odpowiednimi
symbolami stacje benzynowe,
parkingi lub restauracje (jeśli
opcja jest aktywna).
● W dolnym wierszu: nazwa ulicy bieżącej lokalizacji.
Prowadzenie po trasie jest włączone
Page 43 of 191
Nawigacja43Jeżeli prowadzenie po trasie jest
aktywne, wyświetla się następująca informacja:
● W górnym wierszu: informacje o aktualnie aktywnym źródle
sygnału audio i godzina.
● Poniżej górnego wiersza: symbol
GPS .
● Poniżej górnego wiersza: nazwa ulicy, którą należy kierować się
po przejechaniu następnego
skrzyżowania.
● W górnym lewym rogu: symbol kompasu wskazujący północ.
● Widok mapy obszaru otaczającego aktualną pozycję.
● Bieżąca pozycja: oznaczona czerwonym trójkątem w szarymkółku.
● Trasa: oznaczona niebieską linią.
● Cel podróży: oznaczony flagą z czarno-białą szachownicą.
● Punkt nawigacyjny (punkt pośredni) jest oznaczony
czerwonym symbolem diamentu.● Interesujące miejsca (POI), np. oznaczone odpowiednimi
symbolami stacje benzynowe,
parkingi lub restauracje (jeśli
opcja jest aktywna).
● Wydarzenia drogowe np. zator drogowy są oznaczone
odpowiednimi symbolami (jeśli
opcja jest włączona).
● Z lewej strony: strzałka kierunku i odległość do następnego
manewru.
● Z lewej strony: odległość pozostała do końcowego celu
podróży lub do następnego
punktu pośredniego.
● Z lewej strony: szacunkowa godzina przyjazdu lub czas do
końca podróży.
● W dolnym wierszu: nazwa ulicy bieżącej lokalizacji.Obsługa mapy
Przesuwanie widocznego fragmentu
mapy
Widoczny na wyświetlaczu fragment
mapy można przesuwać w dowolnym
kierunku za pomocą przełącznika
ośmiokierunkowego.
Przełącznik ośmiokierunkowy
znajdujący się w środku pokrętła
wielofunkcyjnego można pochylać w
dowolnym kierunku.
Pochylić przełącznik w jedną stronę.
Widoczna sekcja mapy przesunie się
w odpowiednim kierunku.
Aby ponownie wyświetlić mapę
obszaru wokół bieżącej lokalizacji,
nacisnąć BACK.
Zmiana skali mapy
Gdy wyświetla się mapa, obrócić
pokrętło wielofunkcyjne, aby
wyświetlić pasek skali na dole
ekranu.
Ponownie obrócić pokrętło
wielofunkcyjne, aby ustawić żądaną
skalę.
Page 44 of 191

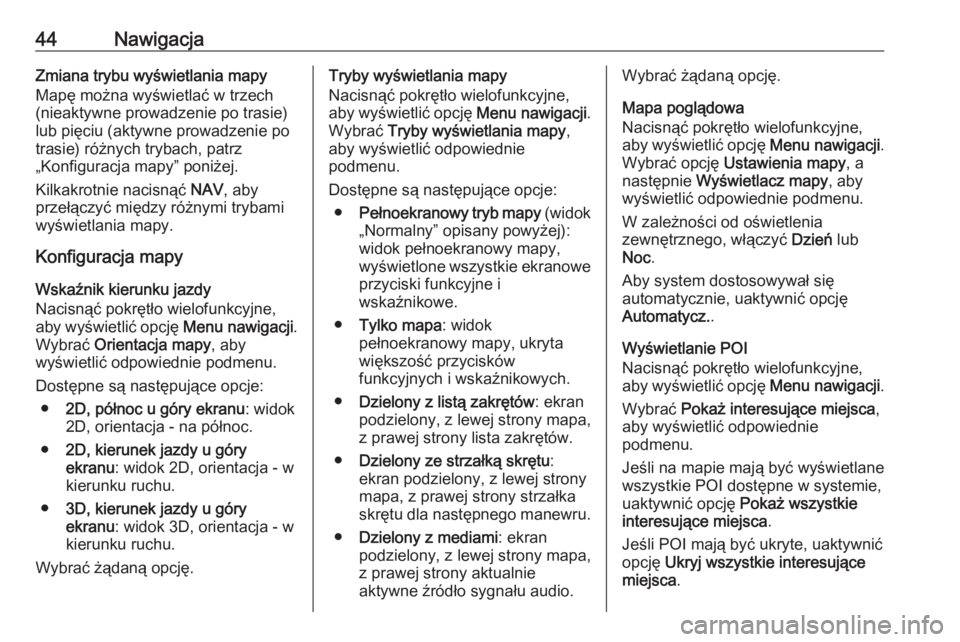

44NawigacjaZmiana trybu wyświetlania mapy
Mapę można wyświetlać w trzech
(nieaktywne prowadzenie po trasie)
lub pięciu (aktywne prowadzenie po
trasie) różnych trybach, patrz
„Konfiguracja mapy” poniżej.
Kilkakrotnie nacisnąć NAV, aby
przełączyć między różnymi trybami
wyświetlania mapy.
Konfiguracja mapy
Wskaźnik kierunku jazdy
Nacisnąć pokrętło wielofunkcyjne,
aby wyświetlić opcję Menu nawigacji.
Wybrać Orientacja mapy , aby
wyświetlić odpowiednie podmenu.
Dostępne są następujące opcje: ● 2D, północ u góry ekranu : widok
2D, orientacja - na północ.
● 2D, kierunek jazdy u góry
ekranu : widok 2D, orientacja - w
kierunku ruchu.
● 3D, kierunek jazdy u góry
ekranu : widok 3D, orientacja - w
kierunku ruchu.
Wybrać żądaną opcję.Tryby wyświetlania mapy
Nacisnąć pokrętło wielofunkcyjne,
aby wyświetlić opcję Menu nawigacji.
Wybrać Tryby wyświetlania mapy ,
aby wyświetlić odpowiednie
podmenu.
Dostępne są następujące opcje: ● Pełnoekranowy tryb mapy (widok
„Normalny” opisany powyżej):
widok pełnoekranowy mapy, wyświetlone wszystkie ekranowe przyciski funkcyjne i
wskaźnikowe.
● Tylko mapa : widok
pełnoekranowy mapy, ukryta
większość przycisków
funkcyjnych i wskaźnikowych.
● Dzielony z listą zakrętów : ekran
podzielony, z lewej strony mapa,
z prawej strony lista zakrętów.
● Dzielony ze strzałką skrętu :
ekran podzielony, z lewej strony mapa, z prawej strony strzałkaskrętu dla następnego manewru.
● Dzielony z mediami : ekran
podzielony, z lewej strony mapa, z prawej strony aktualnie
aktywne źródło sygnału audio.Wybrać żądaną opcję.
Mapa poglądowa
Nacisnąć pokrętło wielofunkcyjne,
aby wyświetlić opcję Menu nawigacji.
Wybrać opcję Ustawienia mapy , a
następnie Wyświetlacz mapy , aby
wyświetlić odpowiednie podmenu.
W zależności od oświetlenia
zewnętrznego, włączyć Dzień lub
Noc .
Aby system dostosowywał się
automatycznie, uaktywnić opcję
Automatycz. .
Wyświetlanie POI
Nacisnąć pokrętło wielofunkcyjne,
aby wyświetlić opcję Menu nawigacji.
Wybrać Pokaż interesujące miejsca ,
aby wyświetlić odpowiednie
podmenu.
Jeśli na mapie mają być wyświetlane
wszystkie POI dostępne w systemie, uaktywnić opcję Pokaż wszystkie
interesujące miejsca .
Jeśli POI mają być ukryte, uaktywnić
opcję Ukryj wszystkie interesujące
miejsca .
Page 45 of 191

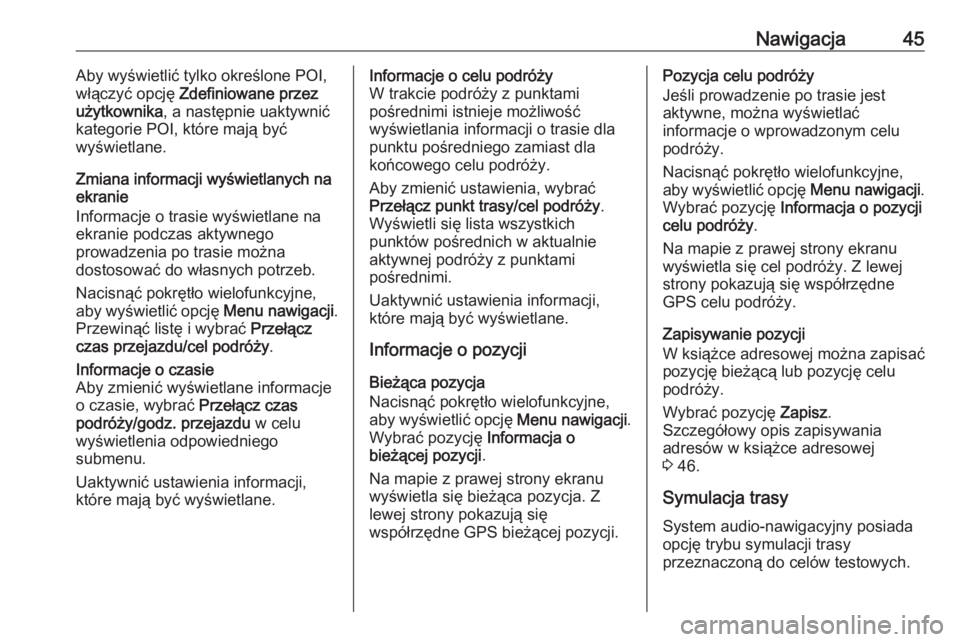

Nawigacja45Aby wyświetlić tylko określone POI,
włączyć opcję Zdefiniowane przez
użytkownika , a następnie uaktywnić
kategorie POI, które mają być
wyświetlane.
Zmiana informacji wyświetlanych na
ekranie
Informacje o trasie wyświetlane na
ekranie podczas aktywnego
prowadzenia po trasie można
dostosować do własnych potrzeb.
Nacisnąć pokrętło wielofunkcyjne,
aby wyświetlić opcję Menu nawigacji.
Przewinąć listę i wybrać Przełącz
czas przejazdu/cel podróży .Informacje o czasie
Aby zmienić wyświetlane informacje
o czasie, wybrać Przełącz czas
podróży/godz. przejazdu w celu
wyświetlenia odpowiedniego
submenu.
Uaktywnić ustawienia informacji,
które mają być wyświetlane.Informacje o celu podróży
W trakcie podróży z punktami
pośrednimi istnieje możliwość
wyświetlania informacji o trasie dla
punktu pośredniego zamiast dla
końcowego celu podróży.
Aby zmienić ustawienia, wybrać
Przełącz punkt trasy/cel podróży .
Wyświetli się lista wszystkich
punktów pośrednich w aktualnie
aktywnej podróży z punktami
pośrednimi.
Uaktywnić ustawienia informacji,
które mają być wyświetlane.
Informacje o pozycji
Bieżąca pozycja
Nacisnąć pokrętło wielofunkcyjne,
aby wyświetlić opcję Menu nawigacji.
Wybrać pozycję Informacja o
bieżącej pozycji .
Na mapie z prawej strony ekranu wyświetla się bieżąca pozycja. Z
lewej strony pokazują się
współrzędne GPS bieżącej pozycji.Pozycja celu podróży
Jeśli prowadzenie po trasie jest
aktywne, można wyświetlać
informacje o wprowadzonym celu
podróży.
Nacisnąć pokrętło wielofunkcyjne,
aby wyświetlić opcję Menu nawigacji.
Wybrać pozycję Informacja o pozycji
celu podróży .
Na mapie z prawej strony ekranu wyświetla się cel podróży. Z lewej
strony pokazują się współrzędne
GPS celu podróży.
Zapisywanie pozycji
W książce adresowej można zapisać
pozycję bieżącą lub pozycję celu
podróży.
Wybrać pozycję Zapisz.
Szczegółowy opis zapisywania
adresów w książce adresowej
3 46.
Symulacja trasy System audio-nawigacyjny posiada
opcję trybu symulacji trasy
przeznaczoną do celów testowych.
Page 46 of 191

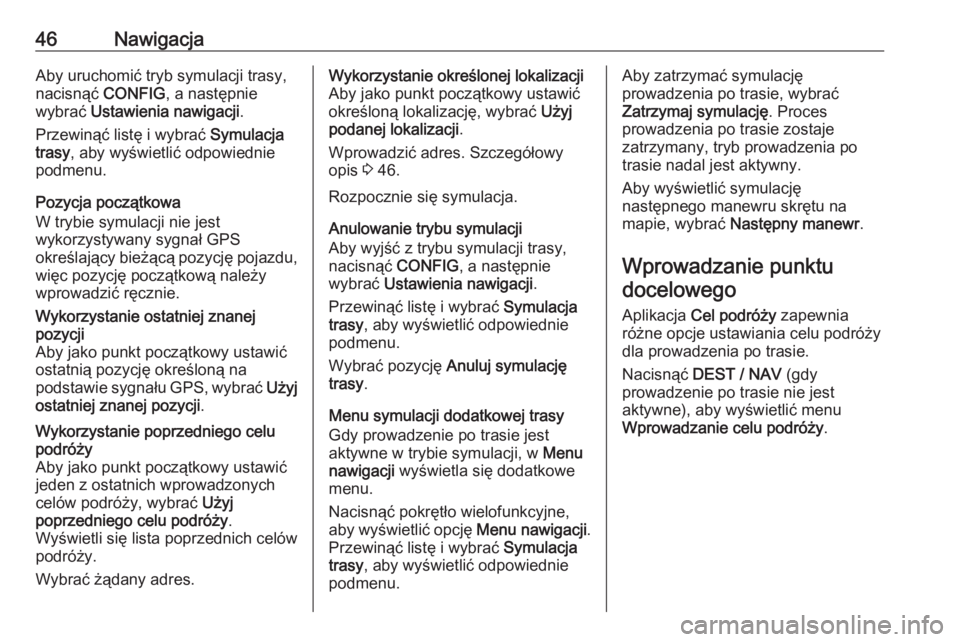

46NawigacjaAby uruchomić tryb symulacji trasy,
nacisnąć CONFIG, a następnie
wybrać Ustawienia nawigacji .
Przewinąć listę i wybrać Symulacja
trasy , aby wyświetlić odpowiednie
podmenu.
Pozycja początkowa
W trybie symulacji nie jest
wykorzystywany sygnał GPS
określający bieżącą pozycję pojazdu, więc pozycję początkową należy
wprowadzić ręcznie.Wykorzystanie ostatniej znanej
pozycji
Aby jako punkt początkowy ustawić
ostatnią pozycję określoną na
podstawie sygnału GPS, wybrać Użyj
ostatniej znanej pozycji .Wykorzystanie poprzedniego celu
podróży
Aby jako punkt początkowy ustawić jeden z ostatnich wprowadzonychcelów podróży, wybrać Użyj
poprzedniego celu podróży .
Wyświetli się lista poprzednich celów
podróży.
Wybrać żądany adres.Wykorzystanie określonej lokalizacji
Aby jako punkt początkowy ustawić
określoną lokalizację, wybrać Użyj
podanej lokalizacji .
Wprowadzić adres. Szczegółowy opis 3 46.
Rozpocznie się symulacja.
Anulowanie trybu symulacji
Aby wyjść z trybu symulacji trasy,
nacisnąć CONFIG, a następnie
wybrać Ustawienia nawigacji .
Przewinąć listę i wybrać Symulacja
trasy , aby wyświetlić odpowiednie
podmenu.
Wybrać pozycję Anuluj symulację
trasy .
Menu symulacji dodatkowej trasy
Gdy prowadzenie po trasie jest
aktywne w trybie symulacji, w Menu
nawigacji wyświetla się dodatkowe
menu.
Nacisnąć pokrętło wielofunkcyjne,
aby wyświetlić opcję Menu nawigacji.
Przewinąć listę i wybrać Symulacja
trasy , aby wyświetlić odpowiednie
podmenu.Aby zatrzymać symulację
prowadzenia po trasie, wybrać
Zatrzymaj symulację . Proces
prowadzenia po trasie zostaje
zatrzymany, tryb prowadzenia po trasie nadal jest aktywny.
Aby wyświetlić symulację
następnego manewru skrętu na
mapie, wybrać Następny manewr .
Wprowadzanie punktu docelowego
Aplikacja Cel podróży zapewnia
różne opcje ustawiania celu podróży
dla prowadzenia po trasie.
Nacisnąć DEST / NAV (gdy
prowadzenie po trasie nie jest
aktywne), aby wyświetlić menu
Wprowadzanie celu podróży .
Page 47 of 191
Nawigacja47

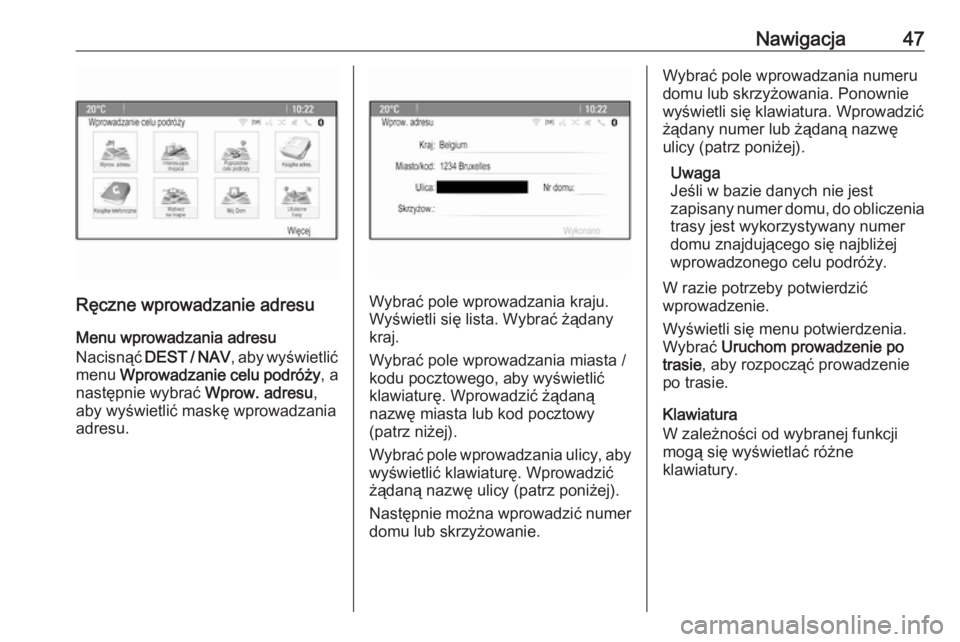

Ręczne wprowadzanie adresuMenu wprowadzania adresu
Nacisnąć DEST / NAV , aby wyświetlić
menu Wprowadzanie celu podróży , a
następnie wybrać Wprow. adresu,
aby wyświetlić maskę wprowadzania
adresu.Wybrać pole wprowadzania kraju.
Wyświetli się lista. Wybrać żądany
kraj.
Wybrać pole wprowadzania miasta /
kodu pocztowego, aby wyświetlić
klawiaturę. Wprowadzić żądaną
nazwę miasta lub kod pocztowy
(patrz niżej).
Wybrać pole wprowadzania ulicy, aby
wyświetlić klawiaturę. Wprowadzić
żądaną nazwę ulicy (patrz poniżej).
Następnie można wprowadzić numer domu lub skrzyżowanie.
Wybrać pole wprowadzania numeru
domu lub skrzyżowania. Ponownie
wyświetli się klawiatura. Wprowadzić
żądany numer lub żądaną nazwę
ulicy (patrz poniżej).
Uwaga
Jeśli w bazie danych nie jest
zapisany numer domu, do obliczenia
trasy jest wykorzystywany numer
domu znajdującego się najbliżej
wprowadzonego celu podróży.
W razie potrzeby potwierdzić
wprowadzenie.
Wyświetli się menu potwierdzenia.
Wybrać Uruchom prowadzenie po
trasie , aby rozpocząć prowadzenie
po trasie.

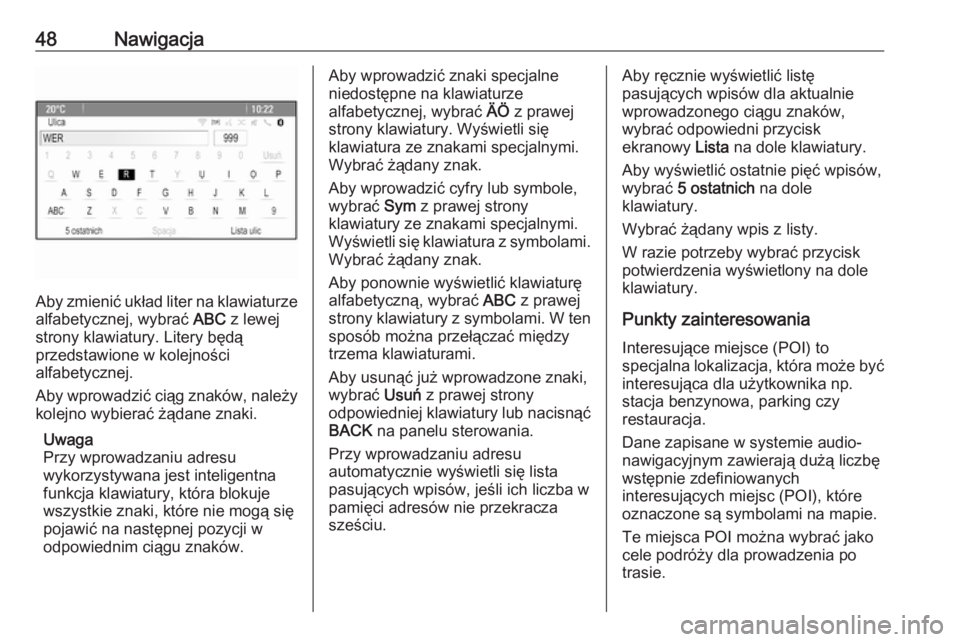

Klawiatura
W zależności od wybranej funkcji
mogą się wyświetlać różne
klawiatury.
Page 48 of 191
48Nawigacja
Aby zmienić układ liter na klawiaturze
alfabetycznej, wybrać ABC z lewej
strony klawiatury. Litery będą
przedstawione w kolejności
alfabetycznej.
Aby wprowadzić ciąg znaków, należy
kolejno wybierać żądane znaki.
Uwaga
Przy wprowadzaniu adresu
wykorzystywana jest inteligentna
funkcja klawiatury, która blokuje
wszystkie znaki, które nie mogą się pojawić na następnej pozycji w
odpowiednim ciągu znaków.
Aby wprowadzić znaki specjalne
niedostępne na klawiaturze
alfabetycznej, wybrać ÄÖ z prawej
strony klawiatury. Wyświetli się
klawiatura ze znakami specjalnymi.
Wybrać żądany znak.
Aby wprowadzić cyfry lub symbole,
wybrać Sym z prawej strony
klawiatury ze znakami specjalnymi.
Wyświetli się klawiatura z symbolami. Wybrać żądany znak.
Aby ponownie wyświetlić klawiaturę
alfabetyczną, wybrać ABC z prawej
strony klawiatury z symbolami. W ten sposób można przełączać między
trzema klawiaturami.
Aby usunąć już wprowadzone znaki,
wybrać Usuń z prawej strony
odpowiedniej klawiatury lub nacisnąć BACK na panelu sterowania.
Przy wprowadzaniu adresu
automatycznie wyświetli się lista
pasujących wpisów, jeśli ich liczba w
pamięci adresów nie przekracza
sześciu.Aby ręcznie wyświetlić listę
pasujących wpisów dla aktualnie
wprowadzonego ciągu znaków,
wybrać odpowiedni przycisk
ekranowy Lista na dole klawiatury.
Aby wyświetlić ostatnie pięć wpisów,
wybrać 5 ostatnich na dole
klawiatury.
Wybrać żądany wpis z listy.
W razie potrzeby wybrać przycisk
potwierdzenia wyświetlony na dole
klawiatury.
Punkty zainteresowania Interesujące miejsce (POI) to
specjalna lokalizacja, która może być
interesująca dla użytkownika np.
stacja benzynowa, parking czy
restauracja.
Dane zapisane w systemie audio-
nawigacyjnym zawierają dużą liczbę
wstępnie zdefiniowanych
interesujących miejsc (POI), które
oznaczone są symbolami na mapie.
Te miejsca POI można wybrać jako
cele podróży dla prowadzenia po
trasie.
Page 49 of 191
Nawigacja49Menu wyszukiwania
POI można wybrać, stosując różne
maski wyszukiwania.
Nacisnąć DEST / NAV , aby wyświetlić
menu Wprowadzanie celu podróży , a
następnie wybrać Interesujące
miejsca , aby wyświetlić menu Lista
punktów POI .
Wybrać opcję Kategoria, Nazwa lub
Numer telefonu . Wyświetli się
odpowiednia maska wyszukiwania.
Uzupełnić pola wprowadzania w
odpowiedniej masce wyszukiwania.
Maska wyszukiwania kategorii
Wybrać pole wprowadzania
lokalizacji, aby wyświetlić listę.
Wybrać żądaną opcję.
Wybrać pole wprowadzania kategorii, aby wyświetlić listę kategorii POI.
Wybrać żądaną kategorię a
następnie podkategorię z listy.
Wybrać pole wprowadzania metody
sortowania, aby wyświetlić
odpowiednie podmenu. Wybrać
opcję Według odległości lub Według
nazwy .
Wybrać Szukanie na dole ekranu.
Wyświetli się lista POI lub kategorii
POI zgodna z wprowadzonymi
kryteriami. Wybrać żądaną pozycje
menu.Maska wyszukiwania nazw
Wybrać pole wprowadzania kraju,
aby wyświetlić listę wszystkich
dostępnych krajów. Wybrać żądany
kraj.
Aby podać lokalizację, wybrać pole
wprowadzania miasta lub kodu
pocztowego. Wyświetla się
klawiatura. Wprowadzić żądaną
nazwę lub żądany numer.Wybrać pole wprowadzania metody
sortowania, aby wyświetlić
odpowiednie podmenu. Wybrać
opcję Według odległości lub Według
nazwy .
Wybrać Szukanie na dole ekranu.
Ponownie wyświetli się klawiatura.
Wpisać wymaganą nazwę POI.Maska wyszukiwania numeru
telefonu
Wybrać pole wprowadzania kraju,
aby wyświetlić listę wszystkich
dostępnych krajów. Wybrać żądany
kraj.
Wybrać pole wprowadzania metody
sortowania, aby wyświetlić
odpowiednie podmenu. Wybrać
opcję Według odległości lub Według
nazwy .
Wybrać pole wprowadzania numeru,
aby wyświetlić klawiaturę
numeryczną. Wprowadzić żądany
numer.
Po uzupełnieniu odpowiedniej maski
wyszukiwania wyświetli się menu
potwierdzenia.
Page 50 of 191
50NawigacjaWybrać Uruchom prowadzenie po
trasie , aby rozpocząć prowadzenie
po trasie.
Listy kategorii
Nacisnąć NAV, a następnie pokrętło
wielofunkcyjne, aby wyświetlić opcję
Menu nawigacji . Wybrać opcję
Interesujące miejsca w pobliżu lub
Interesujące miejsca na trasie .
Wyświetli się lista kategorii POI.
Wybrać wymaganą kategorię,
podkategorię a następnie POI.
Wyświetli się menu potwierdzenia.
Wybrać Uruchom prowadzenie po
trasie , aby rozpocząć prowadzenie
po trasie.
Poprzednie cele podróży W systemie są zapisywane ostatnie
wybrane lub wprowadzone cele
podróży dla prowadzenia po trasie.
Nacisnąć DEST / NAV , aby wyświetlić
menu Wprowadzanie celu podróży , a
następnie wybrać Poprzednie cele
podróży .
Wyświetli się lista ostatnich celów
podróży uporządkowanych w
odwrotnej kolejności chronologicznej.Wybrać żądany adres z listy.
Wyświetli się menu potwierdzenia.
Wybrać Uruchom prowadzenie po
trasie , aby rozpocząć prowadzenie
po trasie.
Książka adresowa Książka adres. zapewnia miejsce w
pamięci lokalnej do zapisu adresów
wprowadzonych w aplikacji
nawigacyjnej.
Zapisywanie adresów w książce
adresowej
Aby zapisać adres w książce
adresowej, nacisnąć DEST / NAV w
celu wyświetlenia menu
Wprowadzanie celu podróży .
Wprowadzić lub wybrać żądany
adres. Wyświetli się menu
potwierdzenia.
Wybrać pozycję Zapisz. Wyświetli się
filtr Wpis książki adresowej .
