OPEL ZAFIRA C 2016 Instruksjonsbok

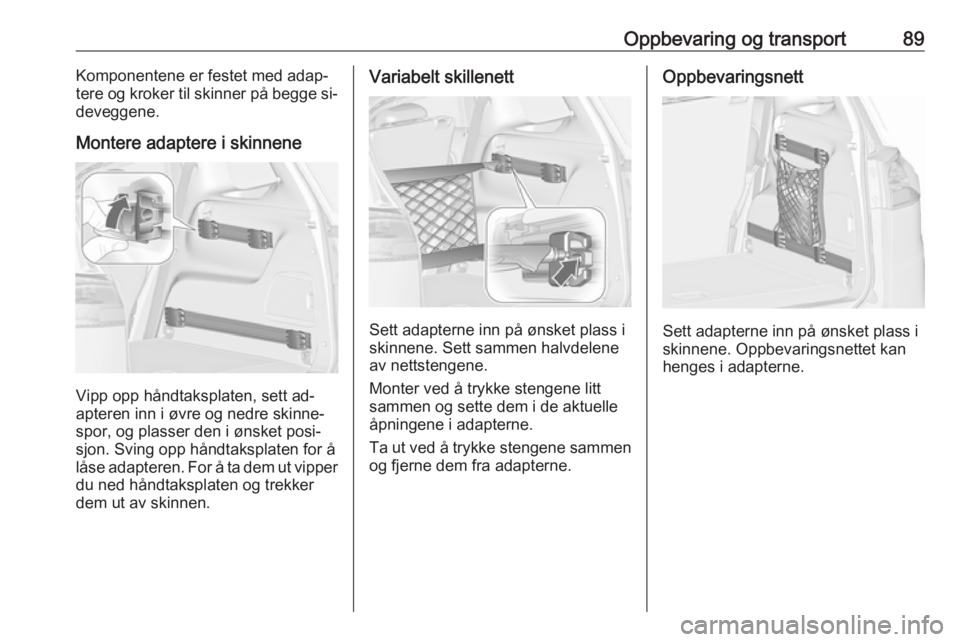

Oppbevaring og transport89Komponentene er festet med adap‐
tere og kroker til skinner på begge si‐
deveggene.
Montere adaptere i skinnene
Vipp opp håndtaksplaten, sett ad‐
apteren inn i øvre og nedre skinne‐ spor, og plasser den i ønsket posi‐
sjon. Sving opp håndtaksplaten for å
låse adapteren. For å ta dem ut vipper
du ned håndtaksplaten og trekker
dem ut av skinnen.
Variabelt skillenett
Sett adapterne inn på ønsket plass i
skinnene. Sett sammen halvdelene
av nettstengene.
Monter ved å trykke stengene litt sammen og sette dem i de aktuelle
åpningene i adapterne.
Ta ut ved å trykke stengene sammen og fjerne dem fra adapterne.
Oppbevaringsnett
Sett adapterne inn på ønsket plass i
skinnene. Oppbevaringsnettet kan
henges i adapterne.

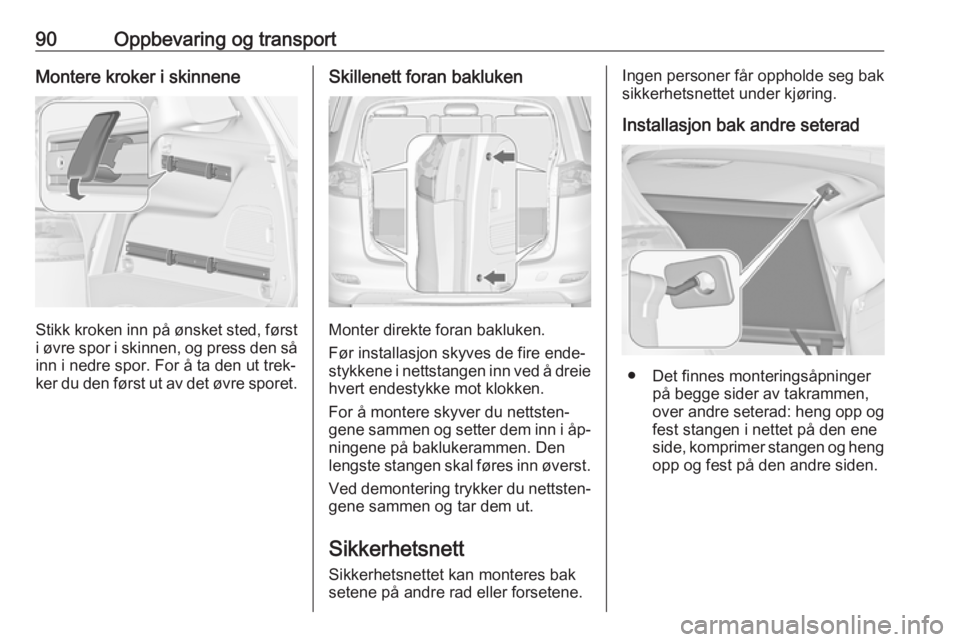

90Oppbevaring og transportMontere kroker i skinnene
Stikk kroken inn på ønsket sted, førsti øvre spor i skinnen, og press den så
inn i nedre spor. For å ta den ut trek‐
ker du den først ut av det øvre sporet.
Skillenett foran bakluken
Monter direkte foran bakluken.
Før installasjon skyves de fire ende‐
stykkene i nettstangen inn ved å dreie hvert endestykke mot klokken.
For å montere skyver du nettsten‐
gene sammen og setter dem inn i åp‐
ningene på baklukerammen. Den
lengste stangen skal føres inn øverst.
Ved demontering trykker du nettsten‐
gene sammen og tar dem ut.
Sikkerhetsnett
Sikkerhetsnettet kan monteres bak
setene på andre rad eller forsetene.
Ingen personer får oppholde seg bak
sikkerhetsnettet under kjøring.
Installasjon bak andre seterad
● Det finnes monteringsåpninger på begge sider av takrammen,
over andre seterad: heng opp og
fest stangen i nettet på den ene
side, komprimer stangen og heng opp og fest på den andre siden.

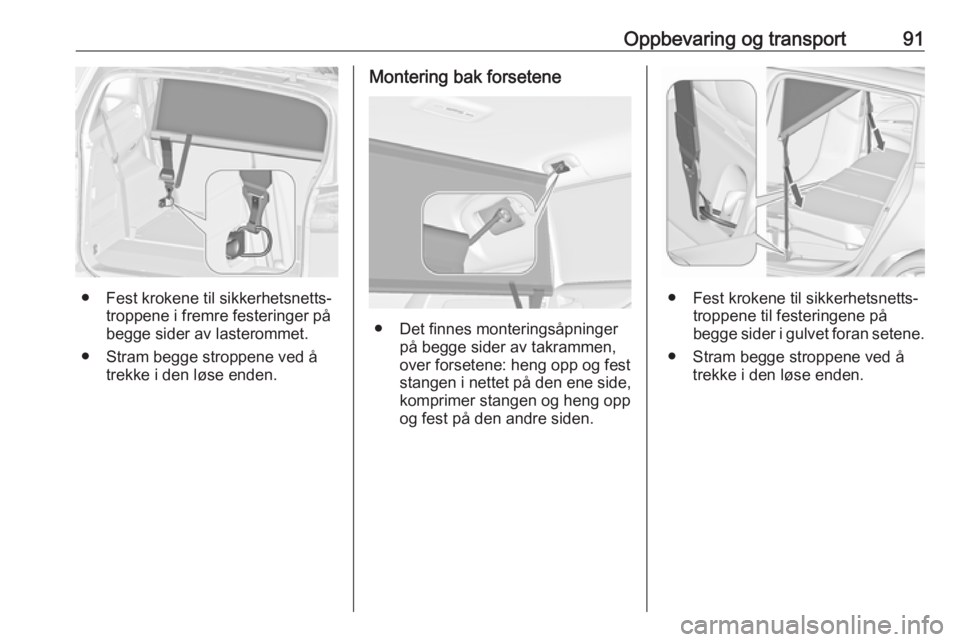

Oppbevaring og transport91
● Fest krokene til sikkerhetsnetts‐troppene i fremre festeringer på
begge sider av lasterommet.
● Stram begge stroppene ved å trekke i den løse enden.
Montering bak forsetene
● Det finnes monteringsåpninger på begge sider av takrammen,
over forsetene: heng opp og fest
stangen i nettet på den ene side,
komprimer stangen og heng opp
og fest på den andre siden.
● Fest krokene til sikkerhetsnetts‐ troppene til festeringene på
begge sider i gulvet foran setene.
● Stram begge stroppene ved å trekke i den løse enden.

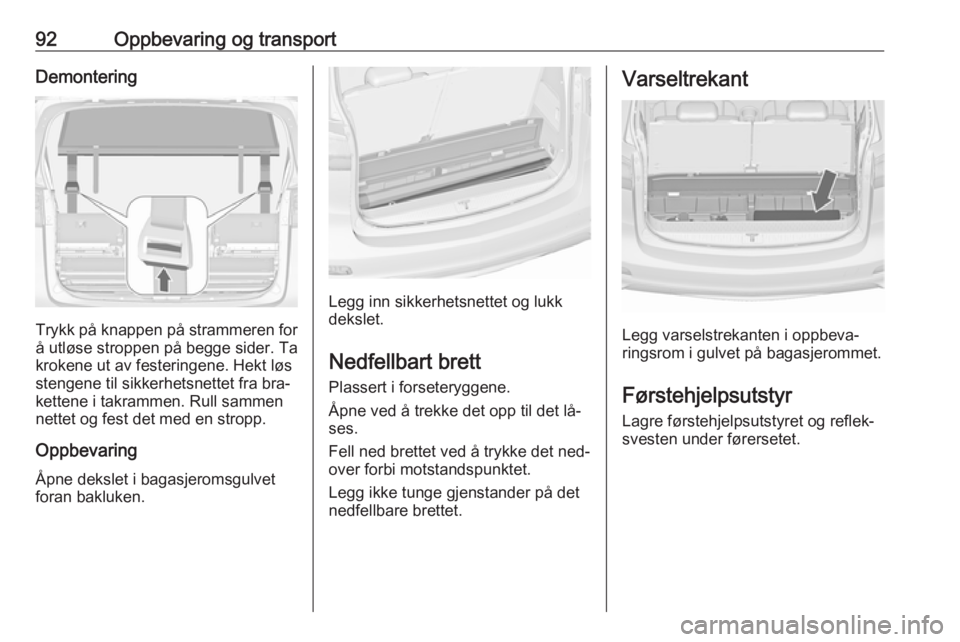

92Oppbevaring og transportDemontering
Trykk på knappen på strammeren for
å utløse stroppen på begge sider. Ta
krokene ut av festeringene. Hekt løs
stengene til sikkerhetsnettet fra bra‐
kettene i takrammen. Rull sammen
nettet og fest det med en stropp.
OppbevaringÅpne dekslet i bagasjeromsgulvet
foran bakluken.
Legg inn sikkerhetsnettet og lukk
dekslet.
Nedfellbart brett Plassert i forseteryggene.
Åpne ved å trekke det opp til det lå‐
ses.
Fell ned brettet ved å trykke det ned‐
over forbi motstandspunktet.
Legg ikke tunge gjenstander på det
nedfellbare brettet.
Varseltrekant
Legg varselstrekanten i oppbeva‐
ringsrom i gulvet på bagasjerommet.
Førstehjelpsutstyr
Lagre førstehjelpsutstyret og reflek‐
svesten under førersetet.

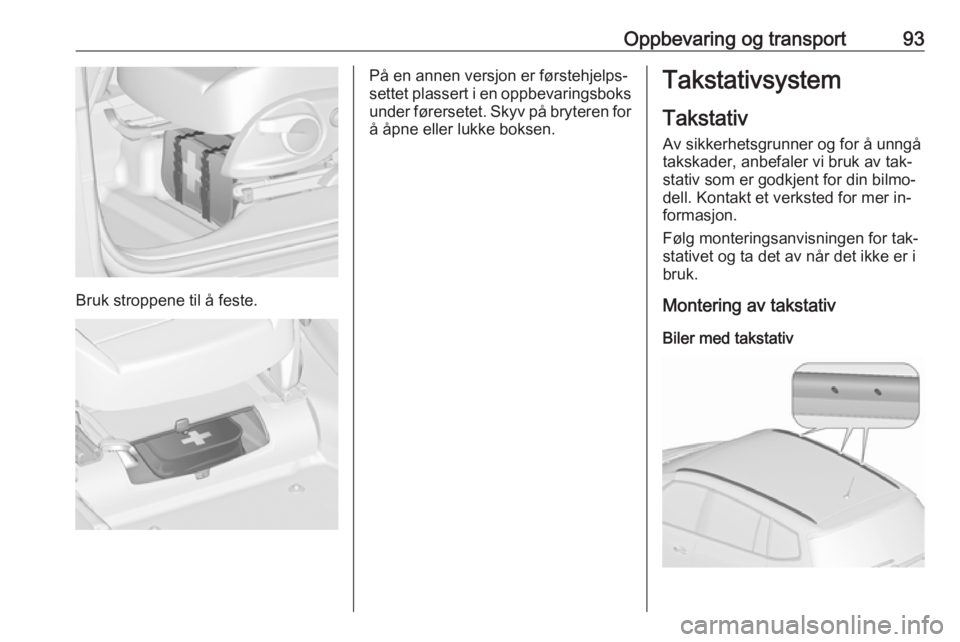

Oppbevaring og transport93
Bruk stroppene til å feste.
På en annen versjon er førstehjelps‐
settet plassert i en oppbevaringsboks under førersetet. Skyv på bryteren for
å åpne eller lukke boksen.Takstativsystem
Takstativ Av sikkerhetsgrunner og for å unngå
takskader, anbefaler vi bruk av tak‐
stativ som er godkjent for din bilmo‐
dell. Kontakt et verksted for mer in‐
formasjon.
Følg monteringsanvisningen for tak‐
stativet og ta det av når det ikke er i
bruk.
Montering av takstativ
Biler med takstativ

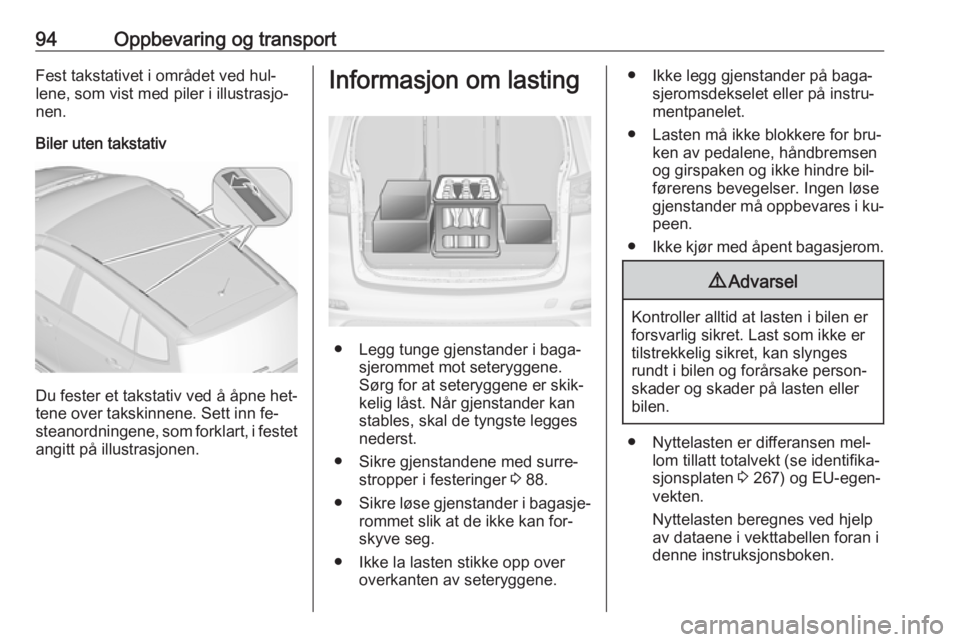

94Oppbevaring og transportFest takstativet i området ved hul‐
lene, som vist med piler i illustrasjo‐
nen.
Biler uten takstativ
Du fester et takstativ ved å åpne het‐
tene over takskinnene. Sett inn fe‐
steanordningene, som forklart, i festet
angitt på illustrasjonen.
Informasjon om lasting
● Legg tunge gjenstander i baga‐ sjerommet mot seteryggene.
Sørg for at seteryggene er skik‐
kelig låst. Når gjenstander kan
stables, skal de tyngste legges
nederst.
● Sikre gjenstandene med surre‐ stropper i festeringer 3 88.
● Sikre løse gjenstander i bagasje‐
rommet slik at de ikke kan for‐
skyve seg.
● Ikke la lasten stikke opp over overkanten av seteryggene.
● Ikke legg gjenstander på baga‐ sjeromsdekselet eller på instru‐
mentpanelet.
● Lasten må ikke blokkere for bru‐ ken av pedalene, håndbremsen
og girspaken og ikke hindre bil‐
førerens bevegelser. Ingen løse gjenstander må oppbevares i ku‐
peen.
● Ikke kjør med åpent bagasjerom.9Advarsel
Kontroller alltid at lasten i bilen er
forsvarlig sikret. Last som ikke er tilstrekkelig sikret, kan slynges
rundt i bilen og forårsake person‐ skader og skader på lasten eller
bilen.
● Nyttelasten er differansen mel‐ lom tillatt totalvekt (se identifika‐
sjonsplaten 3 267) og EU-egen‐
vekten.
Nyttelasten beregnes ved hjelp
av dataene i vekttabellen foran i
denne instruksjonsboken.

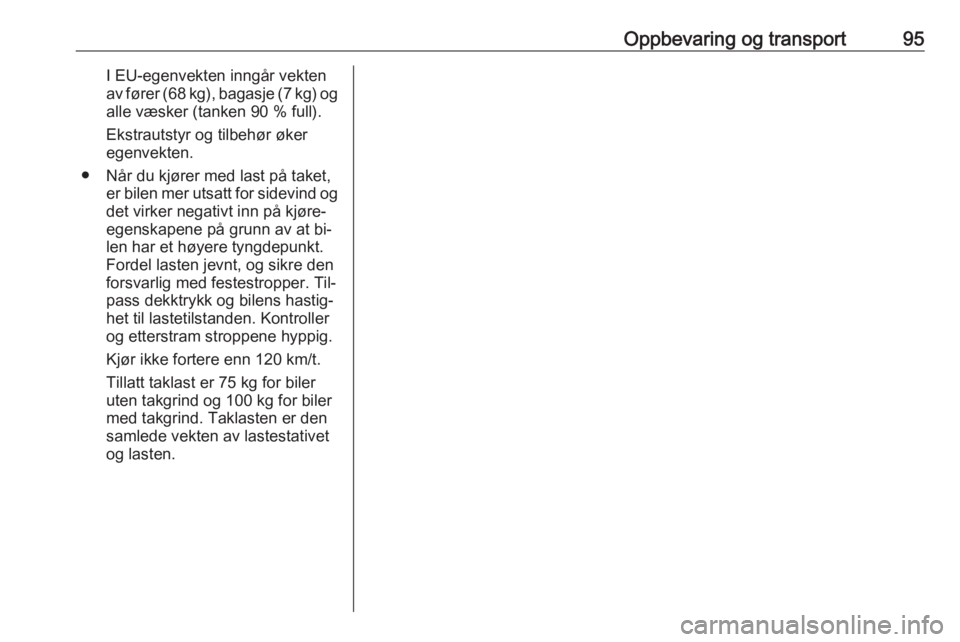

Oppbevaring og transport95I EU-egenvekten inngår vektenav fører (68 kg), bagasje (7 kg) og alle væsker (tanken 90 % full).
Ekstrautstyr og tilbehør øker
egenvekten.
● Når du kjører med last på taket, er bilen mer utsatt for sidevind og
det virker negativt inn på kjøre‐
egenskapene på grunn av at bi‐
len har et høyere tyngdepunkt.
Fordel lasten jevnt, og sikre den
forsvarlig med festestropper. Til‐
pass dekktrykk og bilens hastig‐
het til lastetilstanden. Kontroller
og etterstram stroppene hyppig.
Kjør ikke fortere enn 120 km/t.
Tillatt taklast er 75 kg for biler
uten takgrind og 100 kg for biler
med takgrind. Taklasten er den
samlede vekten av lastestativet
og lasten.

96Instrumenter og betjeningselementerInstrumenter og
betjeningselemente
rBetjeningselementer ....................97
Rattjustering .............................. 97
Ratthendler ................................ 97
Oppvarmet ratt .......................... 97
Horn ........................................... 98
Vindusvisker og -spyler .............98
Bakvisker og -spyler ................100
Utetemperatur ......................... 100
Klokke ...................................... 101
Strømuttak ............................... 102
Sigarettenner ........................... 103
Askebegre ............................... 103
Varsellys, målere og kontrollam‐ per .............................................. 104
Instrumentgruppe ....................104
Speedometer ........................... 104
Kilometerteller ......................... 104
Tripteller .................................. 104
Turteller ................................... 104
Drivstoffmåler .......................... 105
Drivstoffknapp ......................... 105
Kjølevæsketemperaturmåler ...106Servicedisplay ......................... 106
Kontrollamper .......................... 107
Blinklys .................................... 110
Sikkerhetsbelte-påminnelse ....110
Kollisjonsputer og beltestrammere ......................110
Deaktivering av kollisjonsputer 111
Ladesystem ............................. 111
Feilfunksjonslampe ..................111
Bilen trenger service snart .......111
Bremser og clutch ...................111
Bruk pedalen ........................... 112
Elektrisk håndbrems ................112
Feil på elektrisk håndbrems ....112
Blokkeringsfrie bremser (ABS) 112
Oppgiring ................................. 113
Servostyring ............................ 113
Filskiftvarsling .......................... 113
Parkeringsradar med ultralyd ..113
Elektronisk stabilitetsprogram av ............................................ 113
Elektronisk stabilitetsprogram og antispinn ............................ 113
Antispinn av ............................. 114
Forvarming .............................. 114
Dieselpartikkelfilter ..................114
AdBlue ..................................... 114
Dekktrykkovervåking ...............114
Motoroljetrykk .......................... 114
Lite drivstoff ............................. 115Startsperre............................... 115
Redusert motoreffekt ...............115
Utvendige lys ........................... 115
Fjernlys .................................... 115
Fjernlyshjelp ............................ 115
Adaptivt frontlys .......................115
Tåkelys .................................... 115
Tåkebaklys .............................. 115
Lite spylervæske .....................116
Automatisk hastighetskontroll ..116
Adaptiv hastighetskontroll .......116
Kjøretøy registrert foran ..........116
Åpen dør .................................. 116
Informasjonsdisplayer ................116
Førerinformasjon .....................116
Grafikk-informasjonsdisplay, farge-informasjonsdisplay ......120
Meldinger om bilen ....................122
Varsellyder .............................. 125
Batterispenning .......................125
Kjørecomputer ........................... 126
Personlig tilpasning av bilen ......128
OnStar ....................................... 133

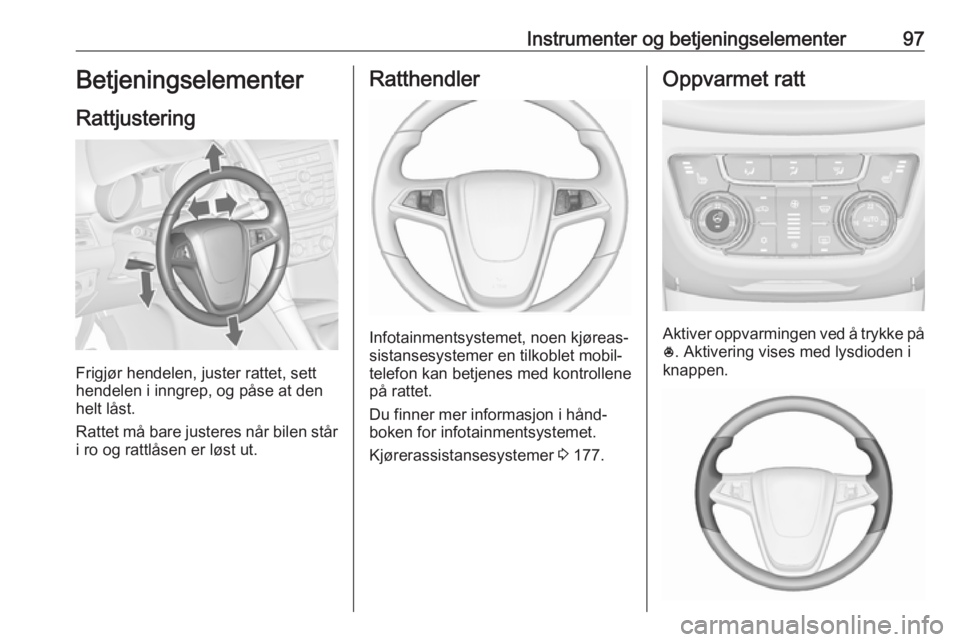

Instrumenter og betjeningselementer97Betjeningselementer
Rattjustering
Frigjør hendelen, juster rattet, sett
hendelen i inngrep, og påse at den
helt låst.
Rattet må bare justeres når bilen står
i ro og rattlåsen er løst ut.
Ratthendler
Infotainmentsystemet, noen kjøreas‐
sistansesystemer en tilkoblet mobil‐
telefon kan betjenes med kontrollene
på rattet.
Du finner mer informasjon i hånd‐ boken for infotainmentsystemet.
Kjørerassistansesystemer 3 177.
Oppvarmet ratt
Aktiver oppvarmingen ved å trykke på
* . Aktivering vises med lysdioden i
knappen.

98Instrumenter og betjeningselementerDe anbefalte grepsområdene på rat‐
tet varmes opp raskere og til høyere
temperatur enn de andre områdene.
Oppvarmingen virker når motoren er
i gang og ved Autostopp.
Stopp/start-system 3 160.
Horn
Trykk j.
Vindusvisker og -spyler
VindusviskerHI:hurtigLO:langsomINT:intervallvisking eller automa‐
tisk visking med regnfølerOFF:av
Trykk hendel ned til 1x for å viske én
gang når vindusviskeren er slått av.
Må ikke brukes når det er is på front‐
ruten.
Slås av i vaskeautomater.
Justerbart viskeintervall
Vindusviskerhendel i posisjon INT.
Drei funksjonsvelgeren for å justere
viskerintervallet:
kort intervall:drei funksjonsvel‐
geren oppoverlangt intervall:drei funksjonsvel‐
geren nedover
