Page 11 of 299

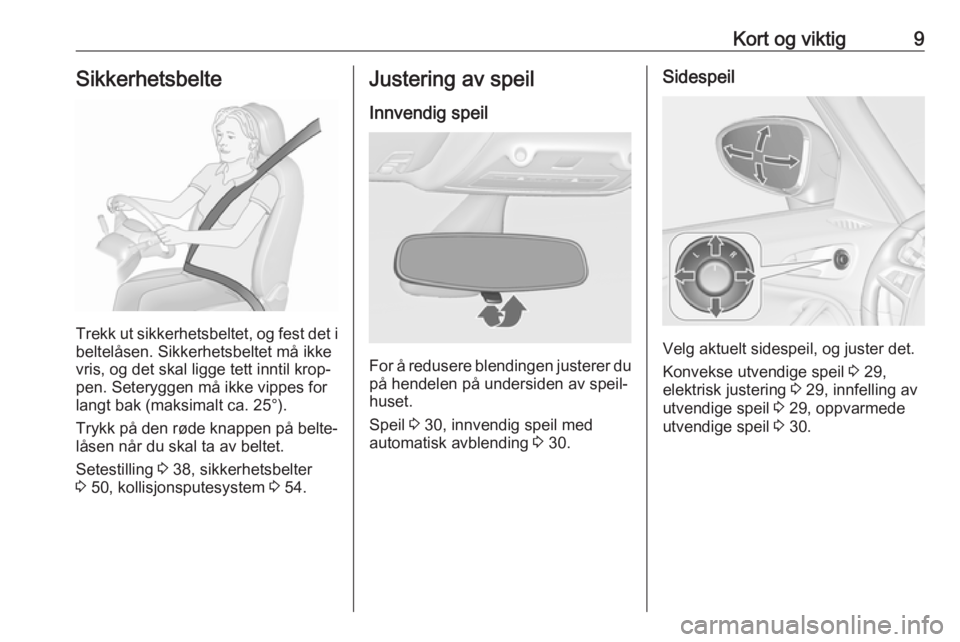

Kort og viktig9Sikkerhetsbelte
Trekk ut sikkerhetsbeltet, og fest det i
beltelåsen. Sikkerhetsbeltet må ikke vris, og det skal ligge tett inntil krop‐
pen. Seteryggen må ikke vippes for
langt bak (maksimalt ca. 25°).
Trykk på den røde knappen på belte‐ låsen når du skal ta av beltet.
Setestilling 3 38, sikkerhetsbelter
3 50, kollisjonsputesystem 3 54.
Justering av speil
Innvendig speil
For å redusere blendingen justerer du på hendelen på undersiden av speil‐
huset.
Speil 3 30, innvendig speil med
automatisk avblending 3 30.
Sidespeil
Velg aktuelt sidespeil, og juster det.
Konvekse utvendige speil 3 29,
elektrisk justering 3 29, innfelling av
utvendige speil 3 29, oppvarmede
utvendige speil 3 30.
Page 12 of 299

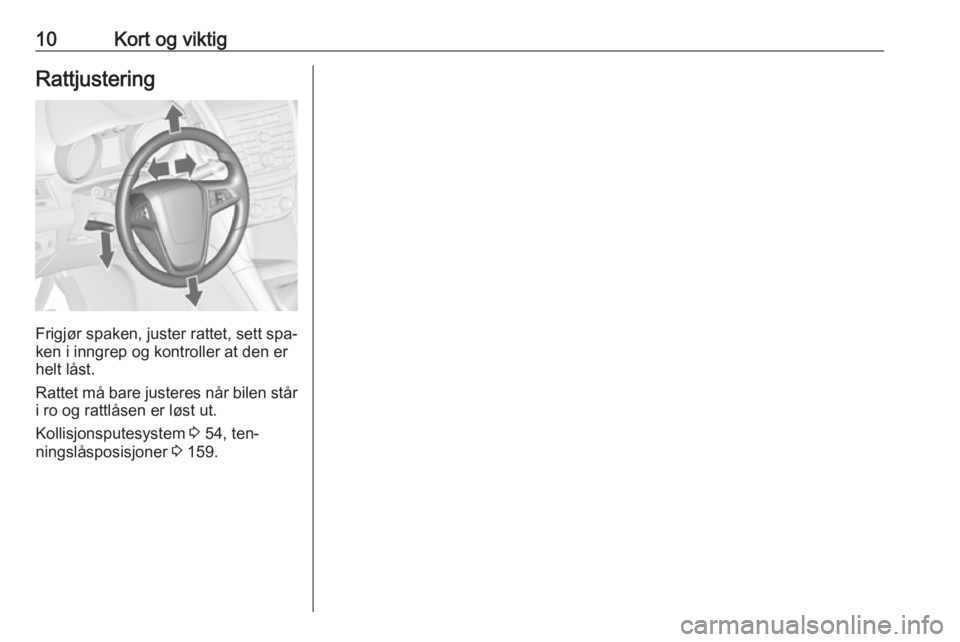

10Kort og viktigRattjustering
Frigjør spaken, juster rattet, sett spa‐
ken i inngrep og kontroller at den er
helt låst.
Rattet må bare justeres når bilen står
i ro og rattlåsen er løst ut.
Kollisjonsputesystem 3 54, ten‐
ningslåsposisjoner 3 159.
Page 13 of 299

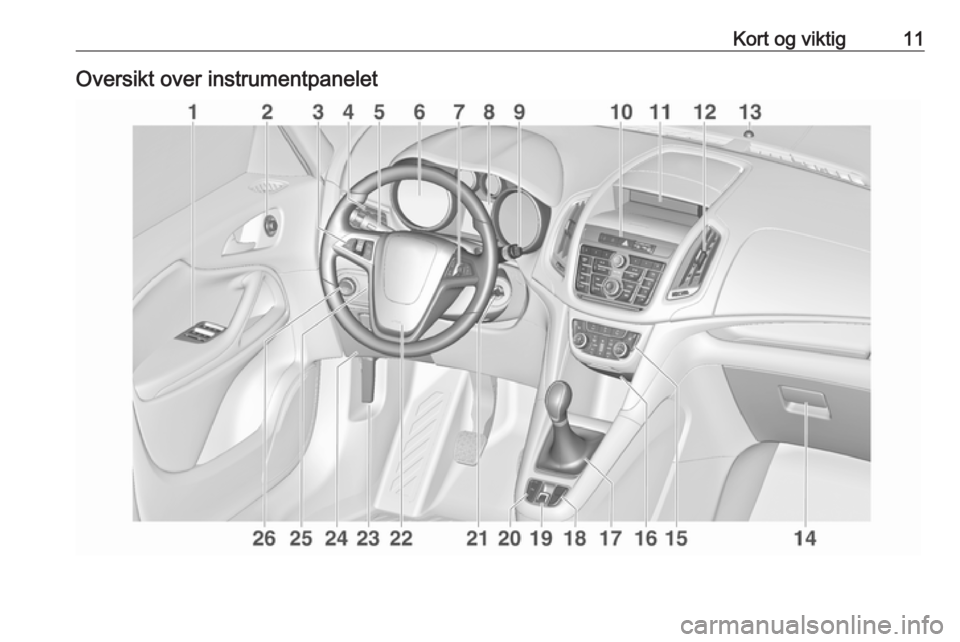

Kort og viktig11Oversikt over instrumentpanelet
Page 14 of 299
12Kort og viktig1Elektriske vinduer .................. 31
2 Sidespeil ............................... 29
3 Automatisk hastighets‐
kontroll ............................... 177
Hastighetsbegrenser ...........178
Adaptiv hastighetskontroll ...180
Varsling om kollisjonsfare
foran .................................... 186
4 Side- ventilasjonsdyser .......155
5 Blinklys, lyshorn, nærlys
og fjernlys, fjernlyshjelp .....144
Utstigningslys .....................147
Parkeringslys ...................... 145
Knapper for førerinforma‐ sjonssenteret ....................... 116
6 Instrumenter ....................... 104
7 Betjeningselementer på
rattet ..................................... 97
8 Førerinformasjonssenter .....116
9 Frontrutevisker,
frontrutespyler,
lyktespyler, bakrutevisker,
bakrutespyler ........................ 9810Sentrallås .............................. 22
Nødblinklys ........................ 144
Sport-modus ...................... 175
Tour-modus ........................ 175
Drivstoffknapp .....................105
Kontrollampe for
deaktivering av
kollisjonspute .....................111
Kontrollampe for
forsetepassasjerenssikker
hetsbelte ............................. 110
11 Info-Display (informa‐
sjonsdisplay) ...................... 120
12 Midtre ventilasjonsdyser ....155
13 Tyverialarmstatus lysdiode ..27
14 Hanskerom ........................... 67
15 Klimakontrollsystem ............149
16 AUX-inngang, USB-
inngang, SD-kortspor ............11
Strømuttak .......................... 102
17 Girspak, manuelt gir ...........171
Automatgir .......................... 16818 Antispinn ............................ 174
Elektronisk stabilitets‐
program .............................. 175
Filskiftvarsling ....................205
19 Elektrisk håndbrems ...........172
20 Parkeringsradarsystemer ....192
Eco-knapp for stopp/start-
system ................................. 160
21 Tenningslås med rattlås .....159
22 Horn ..................................... 98
Kollisjonspute for fører .........57
23 Panserutløser ..................... 222
24 Sikringsboks ....................... 239
Oppbevaringsrom .................68
25 Rattjustering ......................... 97
26 Lysbryter ............................ 137
Lyshøydejustering ..............140
Tåkelys foran .....................144
Tåkebaklys ......................... 145
Instrumentbelysning ...........146
Page 15 of 299

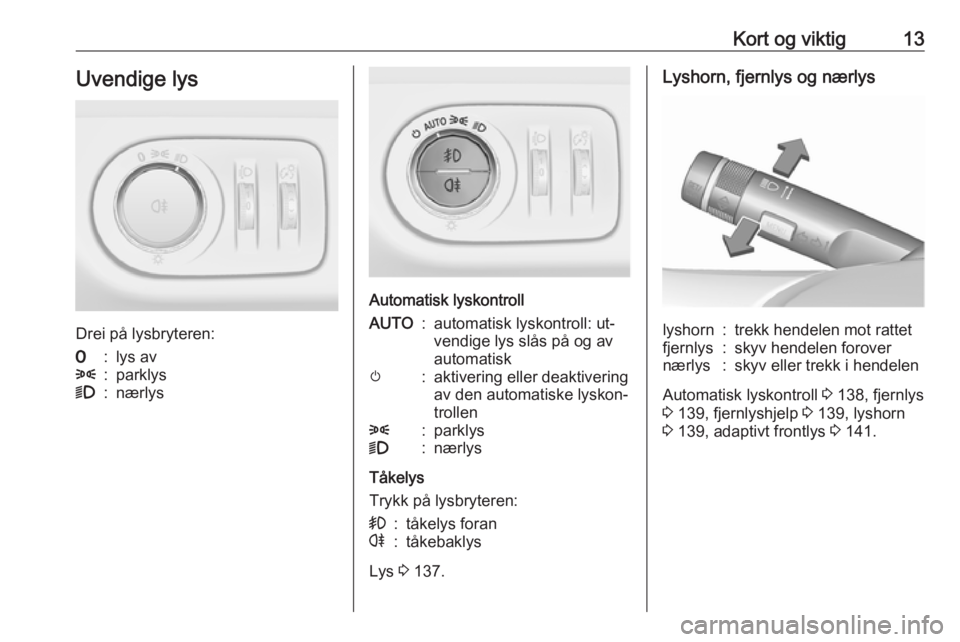

Kort og viktig13Uvendige lys
Drei på lysbryteren:
7:lys av8:parklys9:nærlys
Automatisk lyskontroll
AUTO:automatisk lyskontroll: ut‐
vendige lys slås på og av
automatiskm:aktivering eller deaktivering
av den automatiske lyskon‐
trollen8:parklys9:nærlys
Tåkelys
Trykk på lysbryteren:
>:tåkelys foranr:tåkebaklys
Lys 3 137.
Lyshorn, fjernlys og nærlyslyshorn:trekk hendelen mot rattetfjernlys:skyv hendelen forovernærlys:skyv eller trekk i hendelen
Automatisk lyskontroll 3 138, fjernlys
3 139, fjernlyshjelp 3 139, lyshorn
3 139, adaptivt frontlys 3 141.
Page 16 of 299

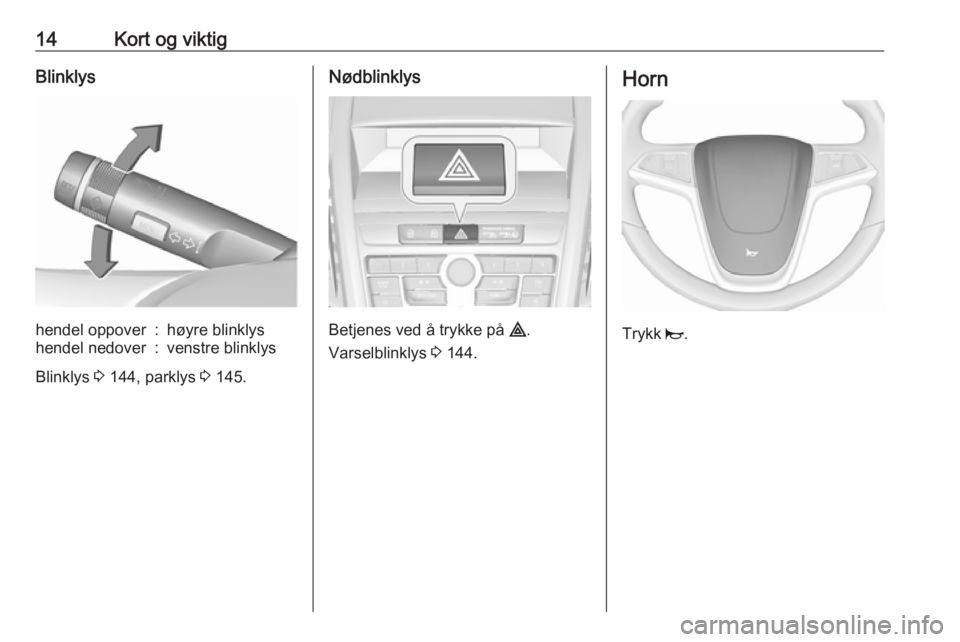

14Kort og viktigBlinklyshendel oppover:høyre blinklyshendel nedover:venstre blinklys
Blinklys 3 144, parklys 3 145.
Nødblinklys
Betjenes ved å trykke på ¨.
Varselblinklys 3 144.
Horn
Trykk j.
Page 17 of 299

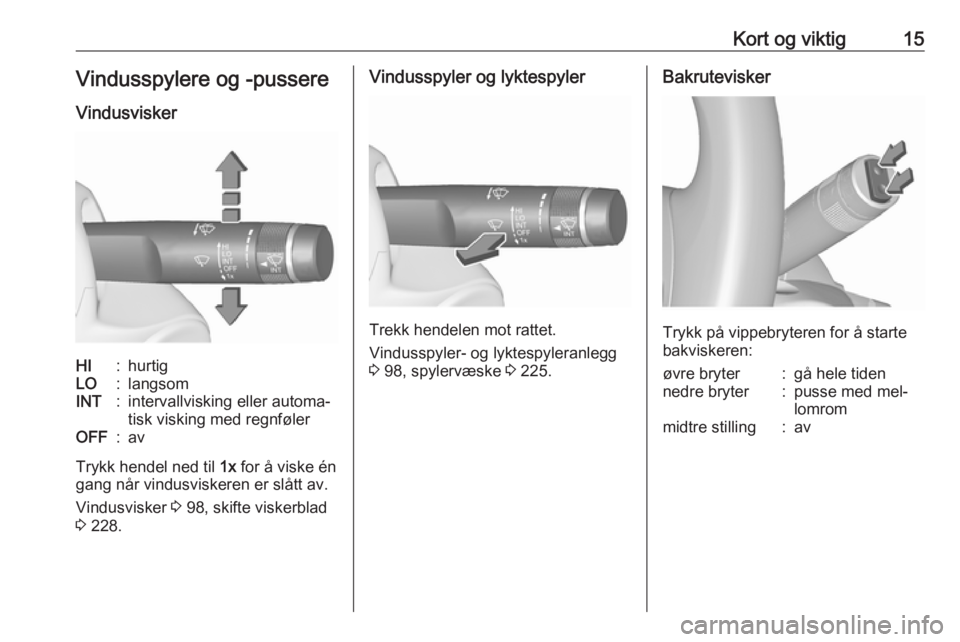

Kort og viktig15Vindusspylere og -pussere
VindusviskerHI:hurtigLO:langsomINT:intervallvisking eller automa‐
tisk visking med regnfølerOFF:av
Trykk hendel ned til 1x for å viske én
gang når vindusviskeren er slått av.
Vindusvisker 3 98, skifte viskerblad
3 228.
Vindusspyler og lyktespyler
Trekk hendelen mot rattet.
Vindusspyler- og lyktespyleranlegg
3 98, spylervæske 3 225.
Bakrutevisker
Trykk på vippebryteren for å starte
bakviskeren:
øvre bryter:gå hele tidennedre bryter:pusse med mel‐
lomrommidtre stilling:av
Page 18 of 299

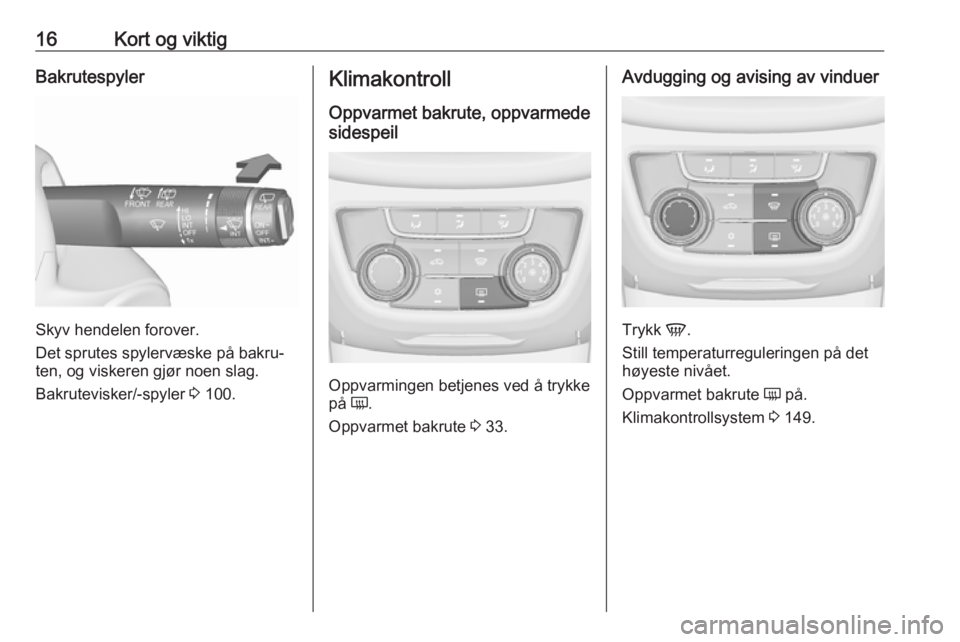

16Kort og viktigBakrutespyler
Skyv hendelen forover.
Det sprutes spylervæske på bakru‐
ten, og viskeren gjør noen slag.
Bakrutevisker/-spyler 3 100.
Klimakontroll
Oppvarmet bakrute, oppvarmede
sidespeil
Oppvarmingen betjenes ved å trykke
på Ü.
Oppvarmet bakrute 3 33.
Avdugging og avising av vinduer
Trykk V.
Still temperaturreguleringen på det
høyeste nivået.
Oppvarmet bakrute Ü på.
Klimakontrollsystem 3 149.
Page 19 of 299

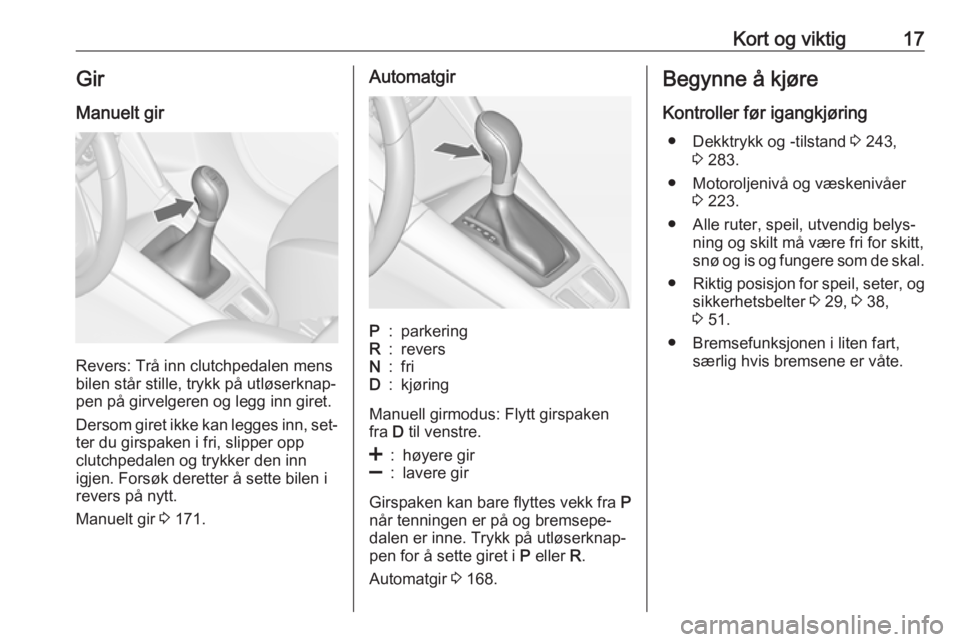

Kort og viktig17Gir
Manuelt gir
Revers: Trå inn clutchpedalen mens
bilen står stille, trykk på utløserknap‐
pen på girvelgeren og legg inn giret.
Dersom giret ikke kan legges inn, set‐ ter du girspaken i fri, slipper opp
clutchpedalen og trykker den inn
igjen. Forsøk deretter å sette bilen i revers på nytt.
Manuelt gir 3 171.
AutomatgirP:parkeringR:reversN:friD:kjøring
Manuell girmodus: Flytt girspaken
fra D til venstre.
<:høyere gir]:lavere gir
Girspaken kan bare flyttes vekk fra P
når tenningen er på og bremsepe‐
dalen er inne. Trykk på utløserknap‐
pen for å sette giret i P eller R.
Automatgir 3 168.
Begynne å kjøre
Kontroller før igangkjøring ● Dekktrykk og -tilstand 3 243,
3 283.
● Motoroljenivå og væskenivåer 3 223.
● Alle ruter, speil, utvendig belys‐ ning og skilt må være fri for skitt,
snø og is og fungere som de skal.
● Riktig posisjon for speil, seter, og
sikkerhetsbelter 3 29, 3 38,
3 51.
● Bremsefunksjonen i liten fart, særlig hvis bremsene er våte.
Page 20 of 299
18Kort og viktigStarte motoren
● Drei nøkkelen til 1.
● Beveg litt på rattet for å låse opp rattlåsen.
● Trå in clutch og bremse.
● Automatgir skal stå i P eller N.
● Ikke trå på gasspedalen.
● Dieselmotorer: Drei nøkkelen til posisjonen 2 for forvarming (glø‐
ding) og vent til kontrollam‐
pen ! slukker.
● Drei nøkkelen til 3, og slipp den.
Starte motoren 3 159.
Stopp/start-system
Hvis bilen har lav hastighet eller står i
ro og bestemte betingelser er til
stede, kan du aktivere Autostop på
denne måten:
● Trå inn clutchpedalen.
● Sett girvelgeren på N.
● Slipp clutchpedalen.
Autostop vises av nålen på
AUTOSTOP i turtelleren.
Du starter motoren på nytt ved å trå inn clutchpedalen igjen.
Stopp/start-system 3 160.
Parkering9 Advarsel
● Bilen må ikke parkeres på en
lettantennelig overflate. Den
høye temperaturen i eksossy‐
stemet kan antenne underla‐
get.
● Sett alltid på parkeringsbrem‐ sen. Sett på den manuelle par‐keringsbremsen uten å trykkepå utløserknappen. I ned- eller
oppoverbakker skal den trek‐
kes til så godt som mulig. Trå inn fotbremsen samtidig for å
redusere betjeningskraften.
For biler med elektrisk hånd‐
brems trekkes bryteren m opp
i omtrent et sekund.
Den elektriske håndbremsen
aktiveres når kontrollampen
m tennes 3 111.
● Slå av motoren.
● Når bilen står på flatt underlag eller i en oppoverbakke, legger
