Instrumenter og betjeningselementer113Oppgiring
[ lyser grønt som kontrollampe eller
vises som et symbol i førerinforma‐
sjonen med Uplevel-Combi-display
når oppgiring anbefales for å spare
drivstoff.
I noen versjoner vises girskiftmeldin‐
gen som en full side i førerinforma‐
sjonen.
EcoFlex kjøreassistent 3 126.
Servostyring c lyser gult.
Lyser med servostyringen
redusert
Servostyringen reduseres når sys‐
temet overopphetes. Kontrollampen
slukker når systemet har kjølt seg
ned.
Stopp/start-system 3 160.
Lyser med servostyringen
utkoblet
Feil i servostyringen. Kontakt et verk‐
sted.Filskiftvarsling
) lyser grønt eller blinker gult.
Lyser grønt
Systemet er slått på og klart til bruk.
Blinker gult Systemet registrerer et uønsket fil‐
skift.
Parkeringsradar med ultralyd
r lyser gult.
Feil i systemet
Eller
Feil på grunn av tilsmussede eller is- eller snødekte følere
Eller
Forstyrrelser på grunn av eksterne
ultralydkilder. Systemet vil fungere
normalt når støykilden er fjernet.
Sørg for at systemfeilen utbedres ved
et verksted.
Parkeringsradar med ultralyd 3 192.Elektronisk
stabilitetsprogram av
n lyser gult.
Systemet er deaktivert.
Elektronisk
stabilitetsprogram og antispinn
b lyser eller blinker gult.
Lyser
Det er en feil i systemet. Det er mulig å kjøre videre. Kjørestabiliteten kan
imidlertid svekkes, avhengig av vei‐
forholdene.
Sørg for at feilen utbedres ved et
verksted.
Blinker Systemet er aktivt innkoblet. Motor‐
effekten kan bli redusert, og bilen kan automatisk bli bremset noe ned.
Elektronisk stabilitetsprogram 3 175,
antispinn 3 174.

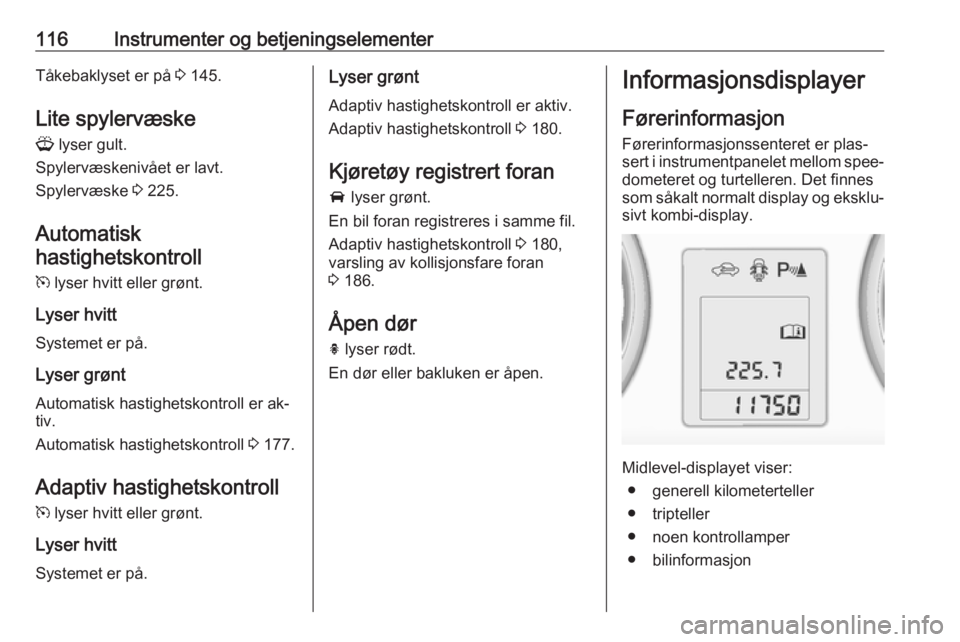

116Instrumenter og betjeningselementerTåkebaklyset er på 3 145.
Lite spylervæske
G lyser gult.
Spylervæskenivået er lavt.
Spylervæske 3 225.
Automatisk
hastighetskontroll
m lyser hvitt eller grønt.
Lyser hvitt
Systemet er på.
Lyser grønt Automatisk hastighetskontroll er ak‐
tiv.
Automatisk hastighetskontroll 3 177.
Adaptiv hastighetskontroll m lyser hvitt eller grønt.
Lyser hvitt Systemet er på.Lyser grønt
Adaptiv hastighetskontroll er aktiv.
Adaptiv hastighetskontroll 3 180.
Kjøretøy registrert foran A lyser grønt.
En bil foran registreres i samme fil.
Adaptiv hastighetskontroll 3 180,
varsling av kollisjonsfare foran
3 186.
Åpen dør
h lyser rødt.
En dør eller bakluken er åpen.Informasjonsdisplayer
Førerinformasjon Førerinformasjonssenteret er plas‐
sert i instrumentpanelet mellom spee‐ dometeret og turtelleren. Det finnes
som såkalt normalt display og eksklu‐
sivt kombi-display.
Midlevel-displayet viser:
● generell kilometerteller
● tripteller
● noen kontrollamper
● bilinformasjon

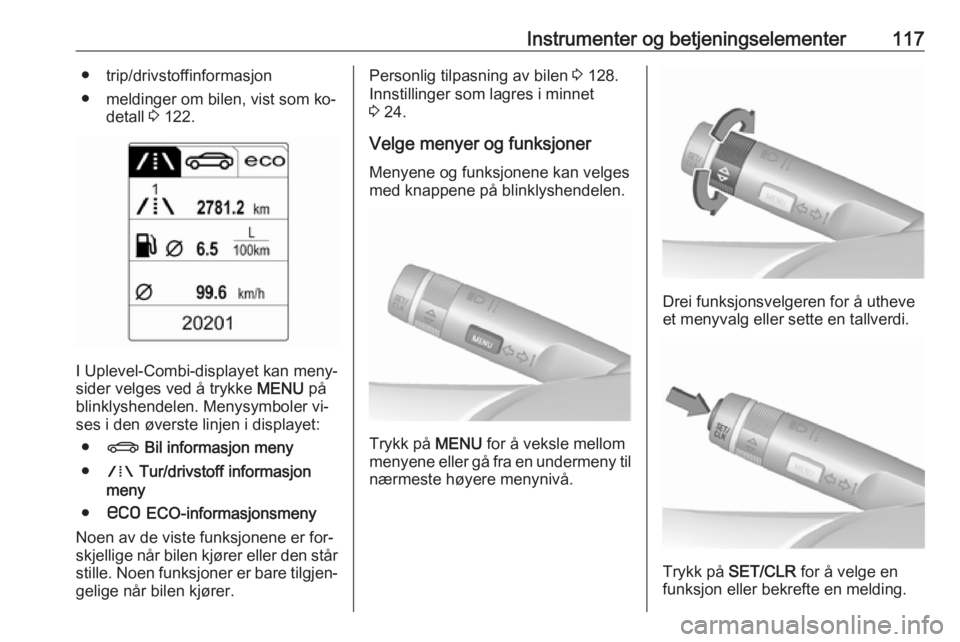

Instrumenter og betjeningselementer117● trip/drivstoffinformasjon
● meldinger om bilen, vist som ko‐ detall 3 122.
I Uplevel-Combi-displayet kan meny‐
sider velges ved å trykke MENU på
blinklyshendelen. Menysymboler vi‐
ses i den øverste linjen i displayet:
● X Bil informasjon meny
● W Tur/drivstoff informasjon
meny
● s ECO-informasjonsmeny
Noen av de viste funksjonene er for‐
skjellige når bilen kjører eller den står stille. Noen funksjoner er bare tilgjen‐
gelige når bilen kjører.
Personlig tilpasning av bilen 3 128.
Innstillinger som lagres i minnet
3 24.
Velge menyer og funksjoner
Menyene og funksjonene kan velges
med knappene på blinklyshendelen.
Trykk på MENU for å veksle mellom
menyene eller gå fra en undermeny til
nærmeste høyere menynivå.
Drei funksjonsvelgeren for å utheve
et menyvalg eller sette en tallverdi.
Trykk på SET/CLR for å velge en
funksjon eller bekrefte en melding.

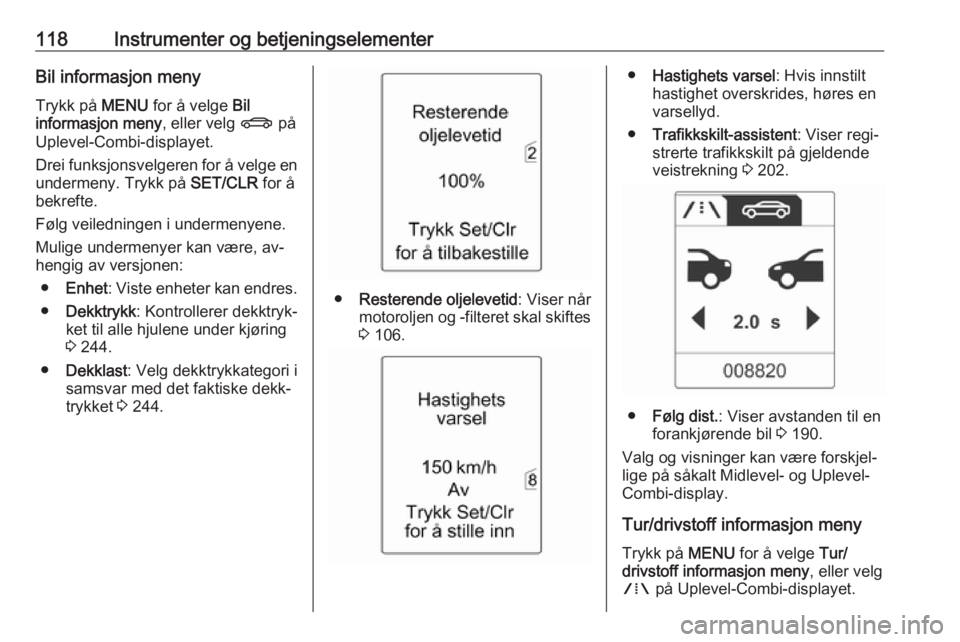

118Instrumenter og betjeningselementerBil informasjon menyTrykk på MENU for å velge Bil
informasjon meny , eller velg X på
Uplevel-Combi-displayet.
Drei funksjonsvelgeren for å velge en undermeny. Trykk på SET/CLR for å
bekrefte.
Følg veiledningen i undermenyene.
Mulige undermenyer kan være, av‐
hengig av versjonen:
● Enhet : Viste enheter kan endres.
● Dekktrykk : Kontrollerer dekktryk‐
ket til alle hjulene under kjøring
3 244.
● Dekklast : Velg dekktrykkategori i
samsvar med det faktiske dekk‐
trykket 3 244.
● Resterende oljelevetid : Viser når
motoroljen og -filteret skal skiftes 3 106.
● Hastighets varsel : Hvis innstilt
hastighet overskrides, høres en
varsellyd.
● Trafikkskilt-assistent : Viser regi‐
strerte trafikkskilt på gjeldende
veistrekning 3 202.
● Følg dist. : Viser avstanden til en
forankjørende bil 3 190.
Valg og visninger kan være forskjel‐ lige på såkalt Midlevel- og Uplevel-
Combi-display.
Tur/drivstoff informasjon meny Trykk på MENU for å velge Tur/
drivstoff informasjon meny , eller velg
W på Uplevel-Combi-displayet.

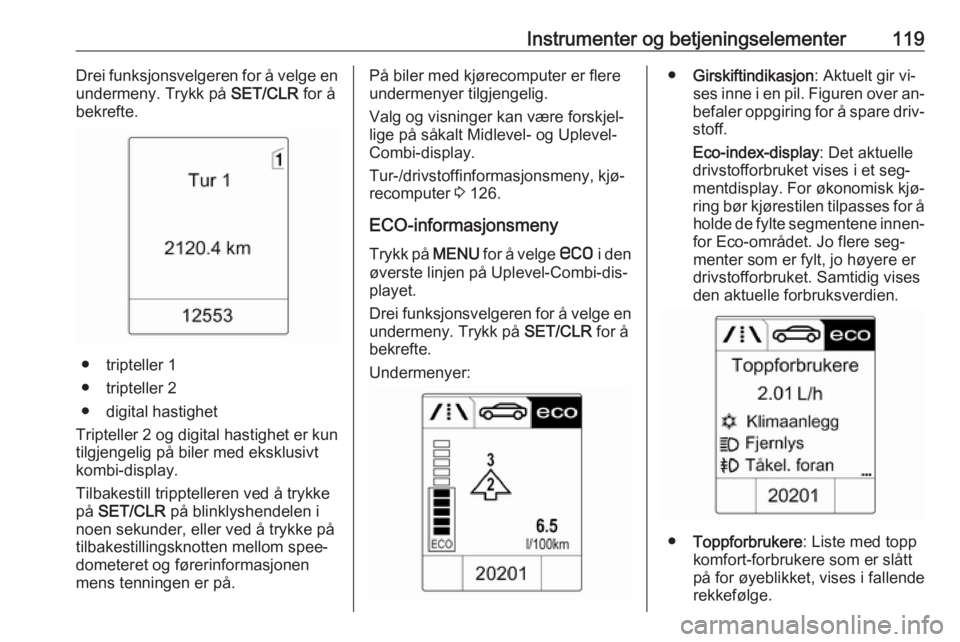

Instrumenter og betjeningselementer119Drei funksjonsvelgeren for å velge en
undermeny. Trykk på SET/CLR for å
bekrefte.
● tripteller 1
● tripteller 2
● digital hastighet
Tripteller 2 og digital hastighet er kun
tilgjengelig på biler med eksklusivt
kombi-display.
Tilbakestill tripptelleren ved å trykke
på SET/CLR på blinklyshendelen i
noen sekunder, eller ved å trykke på
tilbakestillingsknotten mellom spee‐
dometeret og førerinformasjonen
mens tenningen er på.
På biler med kjørecomputer er flere
undermenyer tilgjengelig.
Valg og visninger kan være forskjel‐
lige på såkalt Midlevel- og Uplevel-
Combi-display.
Tur-/drivstoffinformasjonsmeny, kjø‐
recomputer 3 126.
ECO-informasjonsmeny Trykk på MENU for å velge s i den
øverste linjen på Uplevel-Combi-dis‐
playet.
Drei funksjonsvelgeren for å velge en
undermeny. Trykk på SET/CLR for å
bekrefte.
Undermenyer:● Girskiftindikasjon : Aktuelt gir vi‐
ses inne i en pil. Figuren over an‐
befaler oppgiring for å spare driv‐ stoff.
Eco-index-display : Det aktuelle
drivstofforbruket vises i et seg‐ mentdisplay. For økonomisk kjø‐
ring bør kjørestilen tilpasses for å holde de fylte segmentene innen‐for Eco-området. Jo flere seg‐
menter som er fylt, jo høyere er
drivstofforbruket. Samtidig vises
den aktuelle forbruksverdien.
● Toppforbrukere : Liste med topp
komfort-forbrukere som er slått
på for øyeblikket, vises i fallende
rekkefølge.

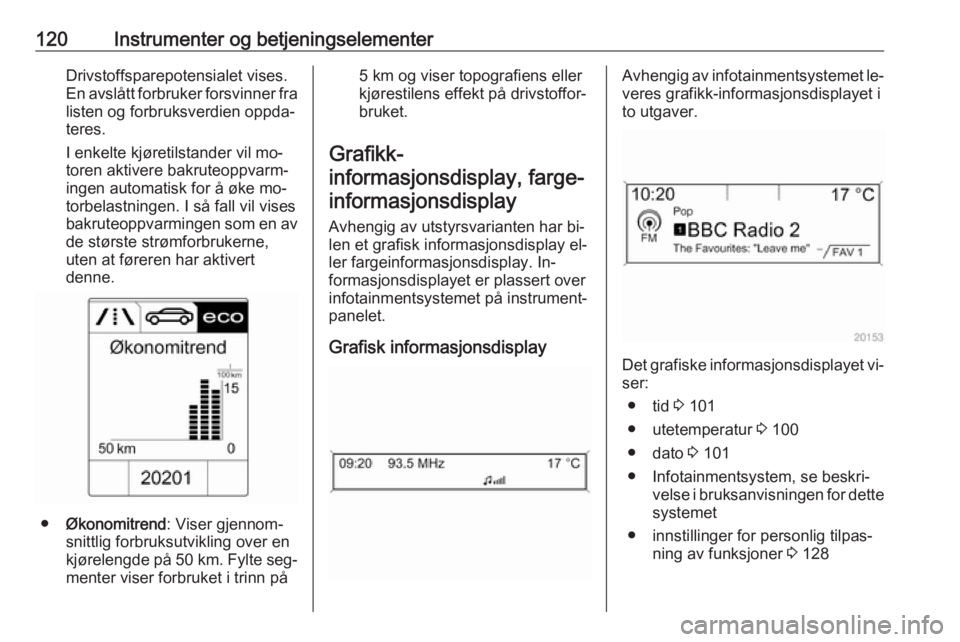

120Instrumenter og betjeningselementerDrivstoffsparepotensialet vises.
En avslått forbruker forsvinner fra
listen og forbruksverdien oppda‐
teres.
I enkelte kjøretilstander vil mo‐
toren aktivere bakruteoppvarm‐
ingen automatisk for å øke mo‐
torbelastningen. I så fall vil vises
bakruteoppvarmingen som en av de største strømforbrukerne,
uten at føreren har aktivert
denne.
● Økonomitrend : Viser gjennom‐
snittlig forbruksutvikling over en
kjørelengde på 50 km. Fylte seg‐
menter viser forbruket i trinn på
5 km og viser topografiens eller
kjørestilens effekt på drivstoffor‐
bruket.
Grafikk-
informasjonsdisplay, farge- informasjonsdisplay
Avhengig av utstyrsvarianten har bi‐
len et grafisk informasjonsdisplay el‐ ler fargeinformasjonsdisplay. In‐
formasjonsdisplayet er plassert over
infotainmentsystemet på instrument‐
panelet.
Grafisk informasjonsdisplayAvhengig av infotainmentsystemet le‐ veres grafikk-informasjonsdisplayet i
to utgaver.
Det grafiske informasjonsdisplayet vi‐
ser:
● tid 3 101
● utetemperatur 3 100
● dato 3 101
● Infotainmentsystem, se beskri‐ velse i bruksanvisningen for dettesystemet
● innstillinger for personlig tilpas‐ ning av funksjoner 3 128

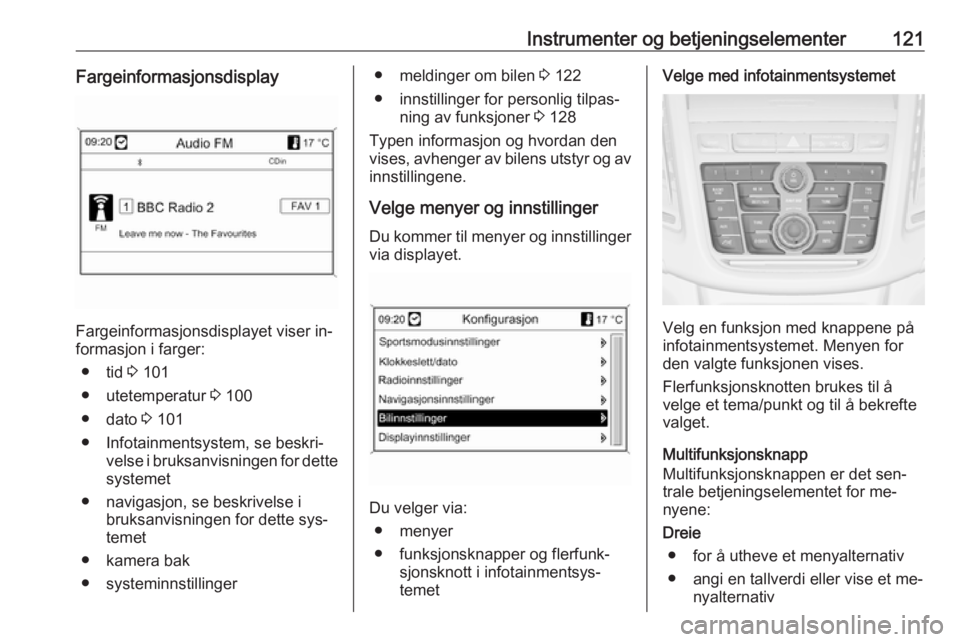

Instrumenter og betjeningselementer121Fargeinformasjonsdisplay
Fargeinformasjonsdisplayet viser in‐
formasjon i farger:
● tid 3 101
● utetemperatur 3 100
● dato 3 101
● Infotainmentsystem, se beskri‐ velse i bruksanvisningen for dette
systemet
● navigasjon, se beskrivelse i bruksanvisningen for dette sys‐
temet
● kamera bak
● systeminnstillinger
● meldinger om bilen 3 122
● innstillinger for personlig tilpas‐ ning av funksjoner 3 128
Typen informasjon og hvordan den
vises, avhenger av bilens utstyr og av
innstillingene.
Velge menyer og innstillinger
Du kommer til menyer og innstillinger via displayet.
Du velger via:
● menyer
● funksjonsknapper og flerfunk‐ sjonsknott i infotainmentsys‐temet
Velge med infotainmentsystemet
Velg en funksjon med knappene på
infotainmentsystemet. Menyen for
den valgte funksjonen vises.
Flerfunksjonsknotten brukes til å
velge et tema/punkt og til å bekrefte
valget.
Multifunksjonsknapp
Multifunksjonsknappen er det sen‐
trale betjeningselementet for me‐
nyene:
Dreie ● for å utheve et menyalternativ● angi en tallverdi eller vise et me‐ nyalternativ

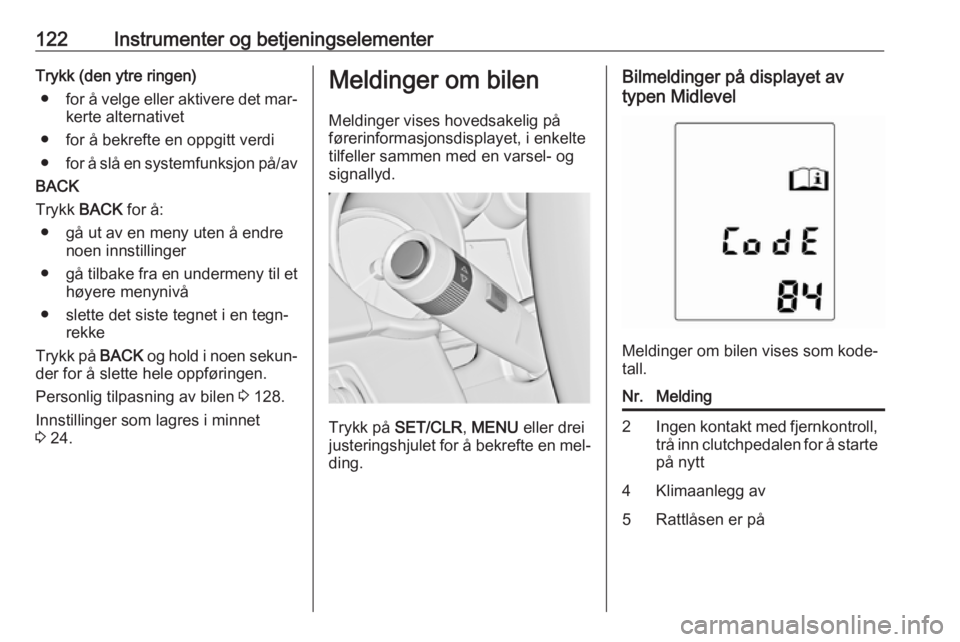

122Instrumenter og betjeningselementerTrykk (den ytre ringen)● for å velge eller aktivere det mar‐
kerte alternativet
● for å bekrefte en oppgitt verdi ● for å slå en systemfunksjon på/av
BACK
Trykk BACK for å:
● gå ut av en meny uten å endre noen innstillinger
● gå tilbake fra en undermeny til et
høyere menynivå
● slette det siste tegnet i en tegn‐ rekke
Trykk på BACK og hold i noen sekun‐
der for å slette hele oppføringen.
Personlig tilpasning av bilen 3 128.
Innstillinger som lagres i minnet 3 24.Meldinger om bilen
Meldinger vises hovedsakelig på
førerinformasjonsdisplayet, i enkelte
tilfeller sammen med en varsel- og
signallyd.
Trykk på SET/CLR , MENU eller drei
justeringshjulet for å bekrefte en mel‐ ding.
Bilmeldinger på displayet av
typen Midlevel
Meldinger om bilen vises som kode‐
tall.
Nr.Melding2Ingen kontakt med fjernkontroll, trå inn clutchpedalen for å starte
på nytt4Klimaanlegg av5Rattlåsen er på

124Instrumenter og betjeningselementerNr.Melding70Nivåstyringen trenger service71Bakakselen trenger service74De adaptive frontlysene trenger
service75Klimaanlegget trenger service76Kontroller dødvinkelvarslingen
på siden77Filskiftvarslingen trenger
service79Etterfyll motorolje81Giret trenger service82Skift motorolje snart83Hastighetskontrollen trenger
service84Redusert motorstyrke89Serviceindikator94Sett giret i "Park"-posisjonen før
du går ut av bilen95Service på kollisjonsputerNr.Melding128Panser åpent134Parkeringsradarfeil, rengjør
støtfanger136Vedlikehold parkeringsradar145Kontroller spylervæskenivået174Lav spenning i bilbatteri258Parkeringsradar av
Bilmeldinger på displayet av
typen eksklusiv kombi
Meldinger om bilen vises som tekst.
Følg veiledningen i meldingene.
Systemet viser meldinger om føl‐
gende emner:
● servicemeldinger
● væskenivåer
● tyverialarm
● bremser
● kjørerassistansesystemer
● kjøresystemer
● hastighetsbegrenser
● automatisk hastighetskontroll
● adaptiv hastighetskontroll
● varsling om kollisjonsfare foran
● bremsing ved kollisjonsfare
● parkeringsradarsystemer
● lys, pæreskift
● adaptivt frontlys
● visker- og spyleranlegg
● dører, vinduer
● blindsonevarsling
● trafikkskilt-assistent
● filskiftvarsling
● fjernkontroll
● sikkerhetsbelter ● kollisjonsputesystemer

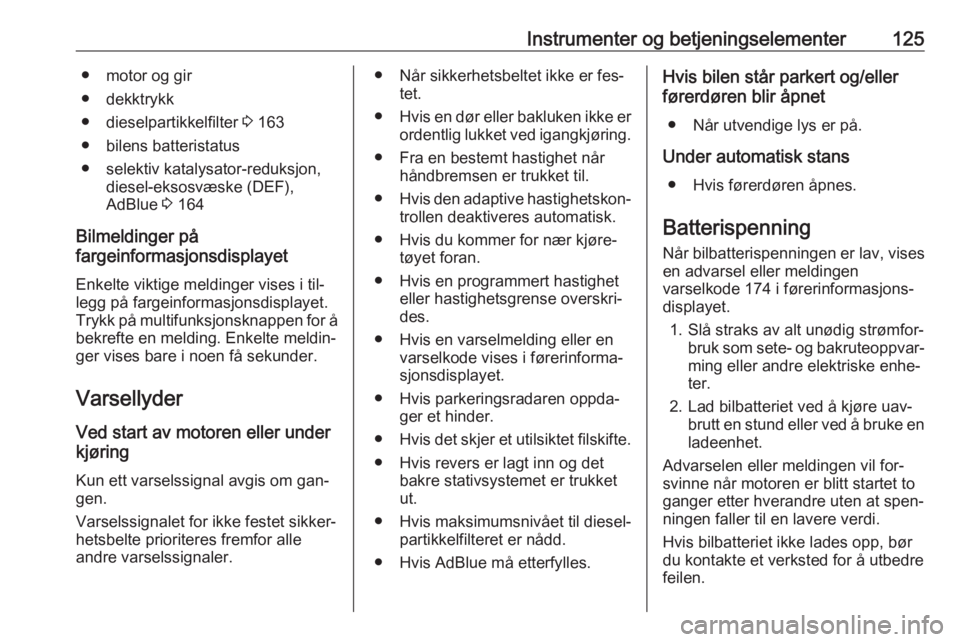

Instrumenter og betjeningselementer125● motor og gir
● dekktrykk
● dieselpartikkelfilter 3 163
● bilens batteristatus
● selektiv katalysator-reduksjon, diesel-eksosvæske (DEF),
AdBlue 3 164
Bilmeldinger på
fargeinformasjonsdisplayet
Enkelte viktige meldinger vises i til‐
legg på fargeinformasjonsdisplayet.
Trykk på multifunksjonsknappen for å
bekrefte en melding. Enkelte meldin‐
ger vises bare i noen få sekunder.
VarsellyderVed start av motoren eller under
kjøring
Kun ett varselssignal avgis om gan‐gen.
Varselssignalet for ikke festet sikker‐
hetsbelte prioriteres fremfor alle
andre varselssignaler.● Når sikkerhetsbeltet ikke er fes‐ tet.
● Hvis en dør eller bakluken ikke er
ordentlig lukket ved igangkjøring.
● Fra en bestemt hastighet når håndbremsen er trukket til.
● Hvis den adaptive hastighetskon‐
trollen deaktiveres automatisk.
● Hvis du kommer for nær kjøre‐ tøyet foran.
● Hvis en programmert hastighet eller hastighetsgrense overskri‐des.
● Hvis en varselmelding eller en varselkode vises i førerinforma‐sjonsdisplayet.
● Hvis parkeringsradaren oppda‐ ger et hinder.
● Hvis det skjer et utilsiktet filskifte.
● Hvis revers er lagt inn og det bakre stativsystemet er trukket
ut.
● Hvis maksimumsnivået til diesel‐ partikkelfilteret er nådd.
● Hvis AdBlue må etterfylles.Hvis bilen står parkert og/eller
førerdøren blir åpnet
● Når utvendige lys er på.
Under automatisk stans ● Hvis førerdøren åpnes.
Batterispenning
Når bilbatterispenningen er lav, vises
en advarsel eller meldingen
varselkode 174 i førerinformasjons‐
displayet.
1. Slå straks av alt unødig strømfor‐ bruk som sete- og bakruteoppvar‐
ming eller andre elektriske enhe‐
ter.
2. Lad bilbatteriet ved å kjøre uav‐ brutt en stund eller ved å bruke en
ladeenhet.
Advarselen eller meldingen vil for‐
svinne når motoren er blitt startet to
ganger etter hverandre uten at spen‐
ningen faller til en lavere verdi.
Hvis bilbatteriet ikke lades opp, bør
du kontakte et verksted for å utbedre
feilen.
