Page 5 of 299
Innledning3Opplysninger om denne
bilen
Skriv inn opplysninger om bilen din på forrige side, så vet du hvor du har
dem. Denne informasjonen finner du
i avsnittene "Service og vedlikehold"
og "Tekniske data", og på fabrika‐
sjonsmerket.
Innledning
Bilen din er en avansert kombinasjon
av fremtidsrettet teknologi, sikkerhet,
miljøvennlighet og økonomi.
Instruksjonsboken gir deg all den in‐
formasjon du måtte trenge for å
kunne kjøre bilen på en sikker og ef‐
fektiv måte.
Informer alle i bilen om mulige farer
for ulykker og personskader som
følge av feil bruk av bilen.
Du må alltid overholde gjeldende lo‐
ver og forskrifter i landet du befinner
deg i. Disse bestemmelsene kan
være forskjellige fra informasjonen i
instruksjonsboken.
Når du i instruksjonsboken blir bedt
om å oppsøke verksted, anbefaler vi
at du tar kontakt med et Opel Autori‐sert verksted. Vi anbefaler å overlate
vedlikeholdsarbeid på gassdrevne bi‐ ler til et Opel-verksted.
Opel Autoriserte verksteder tilbyr før‐
steklasses service til fornuftige priser. Erfarne mekanikere lært opp av Opel
arbeider etter særskilte instrukser fra
Opel.
Bilens dokumentasjon skal alltid opp‐ bevares lett tilgjengelig i bilen.
Slik bruker duinstruksjonsboka
● Denne instruksjonsboken beskri‐
ver alt ekstrautstyr og alle funk‐
sjoner som er tilgjengelige for denne modellen. På grunn av
modellvarianter, ulike
spesifikasjoner for forskjellige land, spesialutstyr eller tilbehør,kan det hende at enkelte
beskrivelser ikke gjelder for din
bil. Dette gjelder blant annet
beskrivelser av display- og
menyfunksjoner.
● Kapitlet "Kort og viktig" gir deg en
innledende oversikt.● Innholdsfortegnelsen foran i in‐ struksjonsboken og i hvert kapit‐
tel viser hvor du finner informa‐
sjonen.
● Ved hjelp av stikkordregisteret kan du se etter bestemt informa‐
sjon.
● I denne instruksjonsboken vises biler med rattet på venstre side.
Betjening av biler med rattet på
høyre side er tilsvarende.
● I instruksjonsboken benyttes fa‐ brikkens motorbetegnelser. De
tilhørende salgsbetegnelsene
finnes i kapitlet "Tekniske data".
● Retningsopplysninger, f.eks. venstre eller høyre, foran eller
bak, angis alltid i forhold til kjøre‐
retningen.
● Det kan hende at displaytekstene
i bilen ikke er på ditt språk.
● Displaytekster og innvendig mer‐
king er i uthevet skrift.
Page 14 of 299
12Kort og viktig1Elektriske vinduer .................. 31
2 Sidespeil ............................... 29
3 Automatisk hastighets‐
kontroll ............................... 177
Hastighetsbegrenser ...........178
Adaptiv hastighetskontroll ...180
Varsling om kollisjonsfare
foran .................................... 186
4 Side- ventilasjonsdyser .......155
5 Blinklys, lyshorn, nærlys
og fjernlys, fjernlyshjelp .....144
Utstigningslys .....................147
Parkeringslys ...................... 145
Knapper for førerinforma‐ sjonssenteret ....................... 116
6 Instrumenter ....................... 104
7 Betjeningselementer på
rattet ..................................... 97
8 Førerinformasjonssenter .....116
9 Frontrutevisker,
frontrutespyler,
lyktespyler, bakrutevisker,
bakrutespyler ........................ 9810Sentrallås .............................. 22
Nødblinklys ........................ 144
Sport-modus ...................... 175
Tour-modus ........................ 175
Drivstoffknapp .....................105
Kontrollampe for
deaktivering av
kollisjonspute .....................111
Kontrollampe for
forsetepassasjerenssikker
hetsbelte ............................. 110
11 Info-Display (informa‐
sjonsdisplay) ...................... 120
12 Midtre ventilasjonsdyser ....155
13 Tyverialarmstatus lysdiode ..27
14 Hanskerom ........................... 67
15 Klimakontrollsystem ............149
16 AUX-inngang, USB-
inngang, SD-kortspor ............11
Strømuttak .......................... 102
17 Girspak, manuelt gir ...........171
Automatgir .......................... 16818 Antispinn ............................ 174
Elektronisk stabilitets‐
program .............................. 175
Filskiftvarsling ....................205
19 Elektrisk håndbrems ...........172
20 Parkeringsradarsystemer ....192
Eco-knapp for stopp/start-
system ................................. 160
21 Tenningslås med rattlås .....159
22 Horn ..................................... 98
Kollisjonspute for fører .........57
23 Panserutløser ..................... 222
24 Sikringsboks ....................... 239
Oppbevaringsrom .................68
25 Rattjustering ......................... 97
26 Lysbryter ............................ 137
Lyshøydejustering ..............140
Tåkelys foran .....................144
Tåkebaklys ......................... 145
Instrumentbelysning ...........146
Page 26 of 299
24Nøkler, dører og vinduerFeil på fjernkontrollenLåse opp
Lås opp førerdøren manuelt ved å
dreie nøkkelen i låsen. Slå på ten‐
ningen og trykk på c for å låse opp alle
dører, bagasjerommet og tankdekse‐
let. Tyverisikringen deaktiveres ved at tenningen slås på.
Låse
Lås førerdøren manuelt ved å dreie
nøkkelen i låsen.
Feil ved sentrallåsen
Låse opp
Lås opp førerdøren manuelt ved å
dreie nøkkelen i låsen. De andre dø‐
rene kan åpnes ved å dra i det inn‐
vendige dørhåndtaket to ganger. Ba‐
gasjerommet og tanklokkdekselet
kan ikke åpnes. For å deaktivere tyve‐
risikringen slår du på tenningen
3 27.
Låse
Trykk på den innvendige låseknap‐
pen i alle dørene unntatt førerdøren.
Lukk deretter førerdøren, og lås den
fra utsiden med nøkkelen. Tanklokk‐
dekselet og bakluken kan ikke låses.
Innstillinger som lagres iminnet
Når nøkkelen tas ut av tenningsbry‐
teren, husker nøkkelen automatisk
disse innstillingene:
● lys
● Infotainmentsystem
● sentrallås● Sportsmodusinnstillinger
● komfortinnstillinger
De lagrede innstillingene brukes
automatisk neste gang den aktuelle
nøkkelen settes i tenningsbryteren og dreies til posisjonen 1 3 159.
Det forutsettes at Personinnstilling for
fører er aktivert i de personlige inn‐
stillingene for Grafisk info-display.
Denne må være innstilt for hver av
nøklene som benyttes. I biler som er
utstyrt med Farge-info-display , er per‐
sonlige innstillinger aktivert perma‐
nent.
Personlig tilpasning av bilen 3 128.
Automatisk låsing
Denne sikkerhetsfunksjonen kan stil‐
les inn slik at alle dørene, bagasje‐
rommet og tankdekselet låses auto‐
matisk ved en bestemt hastighet.
I tillegg kan det konfigureres at fører‐
døren eller alle dører låses opp når
tenningen slås av og tenningsnøk‐ kelen fjernes (manuell girkasse) eller
når girspaken beveges til P-posisjo‐
nen (automatgir).
Page 30 of 299
28Nøkler, dører og vinduerStatusmelding vises i førerinforma‐
sjonsdisplayet.
Status-lysdiode
Status-lysdioden er bygget inn i føle‐
ren øverst på instrumentpanelet.
Status i løpet av de første
30 sekundene etter innkobling av
tyverialarmen:
Lysdioden lyser:test, aktiverer for‐
sinkelseLysdioden
blinker hurtig:dører, bakluke og
panser ikke helt
lukket, eller sy‐
stemfeilStatus etter at systemet er slått på:Lysdioden blinker
langsomt:systemet er på
Søk hjelp hos et verksted ved feil.
Utkobling Tyverialarmen deaktiveres når bilen
låses opp.
AlarmVed utløsning høres alarmhornet, og
samtidig blinker varselblinklyset. An‐ tall og varighet av alarmsignalene er
lovregulert.
Du kan avbryte alarmen ved å trykke
på hvilken som helst knapp på fjern‐
kontrollen eller ved å slå på ten‐
ningen.
Tyverialarmen kan bare slås av ved å
trykke på c eller ved å slå på ten‐
ningen.
En utløst alarm, som ikke er avbrutt
av sjåføren, blir angitt ved varselblink‐
lys. De blinker raskt tre ganger når bi‐ len låses opp neste gang med radio‐
ens fjernkontroll. Det vises også en
varselsmelding eller varselskode på
førerinformasjonsdisplayet etter at tenningen blir slått på.
Meldinger om bilen 3 122.
Startsperre Systemet er en del av tenningsbryte‐
ren og kontrollerer om bilen kan star‐
tes med den nøkkelen som brukes.
Startsperren aktiveres automatisk et‐
ter at nøkkelen er blitt tatt ut av ten‐
ningsbryteren.
Dersom kontrollampen d blinker når
tenningen er slått på, foreligger det en feil, motoren kan ikke startes. Slå av
tenningen og forsøk å starte motoren
igjen.
Hvis kontrollampen fortsetter å blinke,
må du prøve å starte motoren ved
hjelp av ekstranøkkelen og kontakte
et verksted.
Les dette
Startsperren låser ikke dørene. Lås
derfor alltid dørene og slå på tyveri‐
alarmen 3 22, 3 27 når du forlater
bilen.
Kontrollampe d 3 115.
Page 35 of 299
Nøkler, dører og vinduer33Initialisere de elektriske vindueneHvis vinduene ikke kan lukkes auto‐
matisk (f. eks. etter at bilbatteriet har vært koblet fra), vises en varselmel‐
ding eller en varselkode i førerin‐
formasjonsdisplayet.
Meldinger om bilen 3 122.
Aktiver vinduselektronikken slik: 1. Lukk dørene.
2. Slå på tenningen.
3. Trekk i bryteren helt til vinduet er lukket, og deretter i to sekunder til.
4. Gjenta prosedyren for hvert vindu.
Oppvarmet bakruteBetjenes ved å trykke på Ü.
Oppvarmingen virker når motoren er i gang og kobles automatisk ut etteren kort stund.
Avhengig av motortypen slås bak‐
ruteoppvarmingen automatisk på un‐
der rensing av dieselpartikkelfilteret.
Solskjermer Solskjermene gir beskyttelse mot
blending når de vippes ned eller
svinges til siden.
Hvis solskjermene har integrerte
speil, skal speildekslene være lukket
under kjøring.
En billettholder finnes på baksiden av solskjermen.Rullgardiner
For å få mindre sol i andre seterad,
trekk gardinen opp med håndtaket og fest den øverst på dørrammen.
Page 98 of 299
96Instrumenter og betjeningselementerInstrumenter og
betjeningselemente
rBetjeningselementer ....................97
Rattjustering .............................. 97
Ratthendler ................................ 97
Oppvarmet ratt .......................... 97
Horn ........................................... 98
Vindusvisker og -spyler .............98
Bakvisker og -spyler ................100
Utetemperatur ......................... 100
Klokke ...................................... 101
Strømuttak ............................... 102
Sigarettenner ........................... 103
Askebegre ............................... 103
Varsellys, målere og kontrollam‐ per .............................................. 104
Instrumentgruppe ....................104
Speedometer ........................... 104
Kilometerteller ......................... 104
Tripteller .................................. 104
Turteller ................................... 104
Drivstoffmåler .......................... 105
Drivstoffknapp ......................... 105
Kjølevæsketemperaturmåler ...106Servicedisplay ......................... 106
Kontrollamper .......................... 107
Blinklys .................................... 110
Sikkerhetsbelte-påminnelse ....110
Kollisjonsputer og beltestrammere ......................110
Deaktivering av kollisjonsputer 111
Ladesystem ............................. 111
Feilfunksjonslampe ..................111
Bilen trenger service snart .......111
Bremser og clutch ...................111
Bruk pedalen ........................... 112
Elektrisk håndbrems ................112
Feil på elektrisk håndbrems ....112
Blokkeringsfrie bremser (ABS) 112
Oppgiring ................................. 113
Servostyring ............................ 113
Filskiftvarsling .......................... 113
Parkeringsradar med ultralyd ..113
Elektronisk stabilitetsprogram av ............................................ 113
Elektronisk stabilitetsprogram og antispinn ............................ 113
Antispinn av ............................. 114
Forvarming .............................. 114
Dieselpartikkelfilter ..................114
AdBlue ..................................... 114
Dekktrykkovervåking ...............114
Motoroljetrykk .......................... 114
Lite drivstoff ............................. 115Startsperre............................... 115
Redusert motoreffekt ...............115
Utvendige lys ........................... 115
Fjernlys .................................... 115
Fjernlyshjelp ............................ 115
Adaptivt frontlys .......................115
Tåkelys .................................... 115
Tåkebaklys .............................. 115
Lite spylervæske .....................116
Automatisk hastighetskontroll ..116
Adaptiv hastighetskontroll .......116
Kjøretøy registrert foran ..........116
Åpen dør .................................. 116
Informasjonsdisplayer ................116
Førerinformasjon .....................116
Grafikk-informasjonsdisplay, farge-informasjonsdisplay ......120
Meldinger om bilen ....................122
Varsellyder .............................. 125
Batterispenning .......................125
Kjørecomputer ........................... 126
Personlig tilpasning av bilen ......128
OnStar ....................................... 133
Page 102 of 299
100Instrumenter og betjeningselementerTrekk hendelen mot rattet. Det spru‐
tes spylervæske på frontruten, og vis‐ keren gjør noen slag.
Hvis hovedlysene er på, vil det også
sprayes spylervæske på hovedlyk‐
tene, forutsatt at spaken er trukket inn
lenge nok. Etterpå vil lyktespyleren
være deaktivert i 5 vaskesykluser el‐ ler inntil motoren eller hovedlyseneslås av og på igjen.
Bakvisker og -spylerTrykk på vippebryteren for å starte
bakviskeren:øvre stilling:gå hele tidennedre stilling:pusse med mel‐
lomrommidtre stilling:av
Skyv hendelen forover. Det sprutes
spylervæske på bakruten, og vis‐
keren gjør noen slag.
Må ikke brukes når det er is på bak‐
ruten.
Slås av i vaskeautomater.
Bakruteviskeren slås automatisk på
når frontrutevindusviskerne er på og
bilen settes i revers.
Aktivering eller deaktivering av denne funksjonen kan endres i menyen Inn‐
stillinger på informasjonsdisplayet.
Personlig tilpasning av bilen 3 128.
Bakruteviskeren kobles ut når spyler‐
væskenivået er for lavt.
Utetemperatur
Et temperaturfall vises umiddelbart,
mens en temperaturstigning vises et‐ ter en tidsforsinkelse.

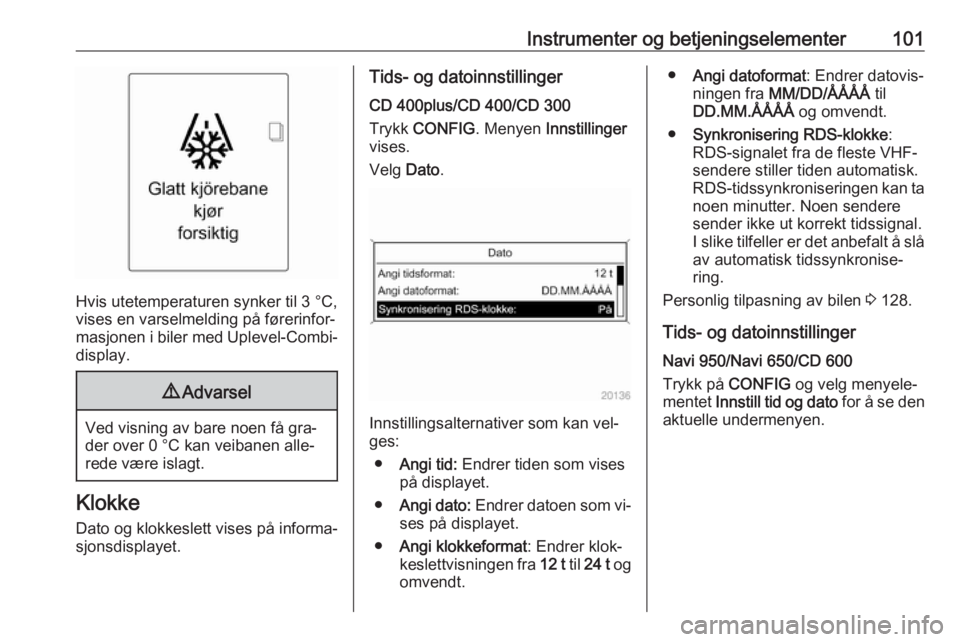

Page 103 of 299
Instrumenter og betjeningselementer101
Hvis utetemperaturen synker til 3 °C,
vises en varselmelding på førerinfor‐
masjonen i biler med Uplevel-Combi-
display.
9 Advarsel
Ved visning av bare noen få gra‐
der over 0 °C kan veibanen alle‐
rede være islagt.
Klokke
Dato og klokkeslett vises på informa‐
sjonsdisplayet.
Tids- og datoinnstillinger
CD 400plus/CD 400/CD 300
Trykk CONFIG . Menyen Innstillinger
vises.
Velg Dato.
Innstillingsalternativer som kan vel‐
ges:
● Angi tid: Endrer tiden som vises
på displayet.
● Angi dato: Endrer datoen som vi‐
ses på displayet.
● Angi klokkeformat : Endrer klok‐
keslettvisningen fra 12 t til 24 t og
omvendt.
● Angi datoformat : Endrer datovis‐
ningen fra MM/DD/ÅÅÅÅ til
DD.MM.ÅÅÅÅ og omvendt.
● Synkronisering RDS-klokke :
RDS-signalet fra de fleste VHF-
sendere stiller tiden automatisk. RDS-tidssynkroniseringen kan ta noen minutter. Noen sendere
sender ikke ut korrekt tidssignal.
I slike tilfeller er det anbefalt å slå
av automatisk tidssynkronise‐
ring.
Personlig tilpasning av bilen 3 128.
Tids- og datoinnstillinger Navi 950/Navi 650/CD 600
Trykk på CONFIG og velg menyele‐
mentet Innstill tid og dato for å se den
aktuelle undermenyen.
Page 108 of 299
106Instrumenter og betjeningselementer1 av:bensindrift1 blinker:kontrollerer betingel‐
sene for overføring av
drivstoff til drift med fly‐ tende gass. Lyser hvis
betingelsene er opp‐
fylt.1 tennes:gassdrift1 blinker
5 ganger
og slukker:tanken for flytende
gass er tom eller feil i
systemet for flytende
gass. En melding vises i førerinformasjonen.
Så snart tanken for flytende gass er
tom, kobles det automatisk om til ben‐ sindrift til tenningen slås av.
Drivstoff for gassdrift 3 208.
Kjølevæsketemperaturmå‐
ler
Viser kjølevæsketemperaturen.
venstre felt:motoren har ennå
ikke nådd drifts‐
temperaturmidtfeltet:normal driftstem‐
peraturhøyre felt:temperaturen er
for høyMerk
Hvis kjølevæsketemperaturen er
for høy, stans bilen og slå av mo‐
toren. Fare for motoren. Kontroller kjølevæskenivået.
Servicedisplay
Oljeovervåkingen forteller når du bør
skifte olje og filter. Alt etter kjørefor‐
holdene kan intervallet for olje- og fil‐
terskiftvarsel variere betydelig.
På eksklusivt kombi-display vises
oljens gjenværende brukstid i Bil
informasjon meny .
Page 109 of 299
Instrumenter og betjeningselementer107På displayet av typen Midlevel vises
gjenværende brukstid for oljen av
kontrollampen I derfor må ten‐
ningen være på, men motoren ikke i gang.
Meny og funksjon kan velges med
knappene på blinklyshendelen.
Vise oljens gjenværende brukstid:
Trykk MENU for å velge Bil
informasjon meny .
Drei justeringshjulet for å velge
Resterende oljelevetid .
Systemet må nullstilles etter hvert
motoroljeskift for at det skal fungere
riktig. Søk hjelp hos et verksted.
Trykk SET/CLR for å tilbakestille.
Tenningen må derfor være på, men
motoren må ikke være i gang.
Når systemet har beregnet at oljens
brukstid er gått ned, Skift motor olje
straks eller en varselkode vises i
førerinformasjonsdisplayet. Få et
verksted til å skifte olje og filter innen
en uke eller 500 km (det som kommer
først).
Førerinformasjonsdisplay 3 116.
Serviceinformasjon 3 263.
Kontrollamper
Kontrollampene som beskrives, fin‐ nes ikke i alle bilene. Beskrivelsengjelder for alle instrumentvarianter.
Stillingen til kontrollampene kan va‐
riere, avhengig av ustyret. Når ten‐
ningen slås på, lyser de fleste kon‐
trollampene en kort stund som en
funksjonstest.
Fargene på kontrollampen betyr:Rødt:Fare, viktig påminnelseGul:Advarsel, merknad, feilGrønn:InnkoblingsbekreftelseBlått:InnkoblingsbekreftelseHvit:Innkoblingsbekreftelse
