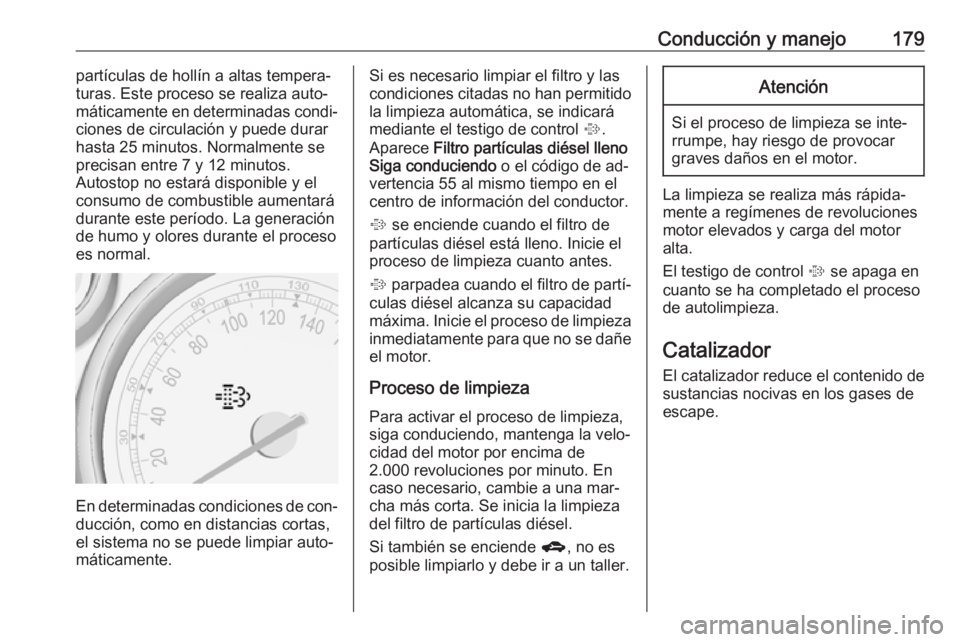

Conducción y manejo179partículas de hollín a altas tempera‐
turas. Este proceso se realiza auto‐
máticamente en determinadas condi‐
ciones de circulación y puede durar
hasta 25 minutos. Normalmente se
precisan entre 7 y 12 minutos.
Autostop no estará disponible y el
consumo de combustible aumentará
durante este período. La generación
de humo y olores durante el proceso es normal.
En determinadas condiciones de con‐
ducción, como en distancias cortas,
el sistema no se puede limpiar auto‐
máticamente.
Si es necesario limpiar el filtro y las
condiciones citadas no han permitido
la limpieza automática, se indicará
mediante el testigo de control %.
Aparece Filtro partículas diésel lleno
Siga conduciendo o el código de ad‐
vertencia 55 al mismo tiempo en el
centro de información del conductor.
% se enciende cuando el filtro de
partículas diésel está lleno. Inicie el
proceso de limpieza cuanto antes.
% parpadea cuando el filtro de partí‐
culas diésel alcanza su capacidad
máxima. Inicie el proceso de limpieza
inmediatamente para que no se dañe
el motor.
Proceso de limpieza Para activar el proceso de limpieza,
siga conduciendo, mantenga la velo‐
cidad del motor por encima de
2.000 revoluciones por minuto. En
caso necesario, cambie a una mar‐
cha más corta. Se inicia la limpieza
del filtro de partículas diésel.
Si también se enciende g, no es
posible limpiarlo y debe ir a un taller.Atención
Si el proceso de limpieza se inte‐
rrumpe, hay riesgo de provocar
graves daños en el motor.
La limpieza se realiza más rápida‐
mente a regímenes de revoluciones
motor elevados y carga del motor
alta.
El testigo de control % se apaga en
cuanto se ha completado el proceso de autolimpieza.
Catalizador El catalizador reduce el contenido de
sustancias nocivas en los gases de
escape.

180Conducción y manejoAtención
Los combustibles de una calidad
distinta a los mencionados en las páginas 3 226, 3 299 podrían
causar daños en el catalizador o
en los componentes electrónicos.
La gasolina sin quemar puede
producir un sobrecalentamiento y
daños en el catalizador. Por eso
se debe evitar el uso excesivo del motor de arranque, vaciar el de‐
pósito de combustible y arrancar
el motor empujando o remolcando
el vehículo.
Si se producen fallos de encendido,
funcionamiento irregular del motor,
disminución perceptible de la poten‐
cia del motor o cualquier otra anoma‐
lía, haga subsanar la causa de la ave‐ ría en un taller lo antes posible. En
caso de emergencia, se puede conti‐
nuar circulando durante un breve pe‐ riodo, manteniendo la velocidad delvehículo y el régimen del motor bajos.
AdBlue
Información general
La reducción catalítica selectiva
(BlueInjection ) es un método para re‐
ducir sustancialmente la emisión de
óxidos de nitrógeno de los gases de
escape. Esto se consigue inyectando
un líquido de escape diésel ( DEF) en
el sistema de escape.
La designación del DEF empleado es
AdBlue Ⓡ 1)
. Se trata de un líquido no
tóxico, no inflamable, incoloro e ino‐
doro compuesto por un 32% de urea
y un 68% de agua.9 Advertencia
Evite el contacto de AdBlue con
los ojos o la piel.
En caso de contacto con los ojos
o la piel, aclare con agua.
Atención
Evite el contacto de la pintura con AdBlue.
En caso de contacto, aclare con
agua.
AdBlue se congela a una temperatura
de aproximadamente -11 ºC. Puesto
que el vehículo está equipado con un precalentador de AdBlue, se garan‐
tiza la reducción de emisiones a bajas
temperaturas. El precalentador de
AdBlue funciona automáticamente.
Advertencias de nivel
El consumo de AdBlue es de aproxi‐
madamente 0,7 litros por 1000 km y
depende del estilo de conducción.
1) Marca comercial registrada de Verband der Automobilindustrie e.V. (VDA).

Conducción y manejo181
Si el nivel de AdBlue cae por debajo
de un valor determinado, se mostrará una advertencia de nivel Rango
distancia AdBlue: 2400 km en el cen‐
tro de información del conductor.
Debe reponerse un volumen de, al
menos, 5 litros de AdBlue lo antes
posible.
Es posible conducir sin restricciones.
Si no se repone AdBlue antes de
transcurrir una distancia determi‐ nada, se muestran advertencias de
nivel adicionales en el centro de in‐
formación del conductor en función
del nivel de AdBlue actual. Después
se muestran solicitudes para reponer
AdBlue y finalmente el anuncio para evitar el rearranque del motor. Estas
restricciones son un requisito legal.
En un intervalo de AdBlue de
900 km, se muestran alternamente
los siguientes mensajes de adverten‐
cia en el centro de información del
conductor:
● AdBlue Bajo Repostar ahora
● Arranque motor impedido en
900 km
Además, el indicador de control Y
parpadea continuamente y suena un
aviso acústico cuatro veces cada
tres minutos.
Antes de que se active la prevención
de rearranque del motor, se muestran los siguientes mensajes de adverten‐
cia de manera alterna en el centro de
información del conductor.
● AdBlue Vacío Repostar ahora
● El motor no arrancará
Además, el indicador de control Y
parpadea continuamente y suena un
aviso acústico cuatro veces cada
tres minutos.
Tras la imposibilidad de volver a
arrancar el motor, se mostrará el
mensaje siguiente:
Repostar AdBlue para arrancar .

182Conducción y manejoPara volver a arrancar el motor, esnecesario llenar primero el depósito
de AdBlue.
Advertencias de emisiones altas Si las emisiones de escape suben por encima de un determinado valor, en
el centro de información del conduc‐
tor se mostrarán advertencias simila‐
res a las descritas anteriormente.
Se muestran solicitudes para inspec‐
cionar el sistema de escape y final‐
mente el anuncio para evitar el rea‐ rranque del motor. Estas restriccio‐
nes son un requisito legal.
Acuda a su taller para obtener ayuda.
Rellenar AdBlueAtención
Utilice sólo AdBlue que cumpla los estándares europeos DIN 70 070
y ISO 22241-1.
No utilice aditivos.
No diluya el AdBlue.
De lo contrario, el sistema de re‐
ducción catalítica selectiva podría
resultar dañado.
Nota
Al rellenar, utilice sólo los depósitos
de AdBlue designados para evitar
un exceso de llenado de AdBlue.
Además, los humos del depósito
quedan atrapados y no salen.
Puesto que el AdBlue tiene una du‐
ración limitada, compruebe la fecha
de caducidad antes de rellenar.
Nota
Se debe añadir un volumen de, al
menos, 5 litros de AdBlue cuando se rellene. De lo contrario, es posible
que el sistema no detecte el relleno
de AdBlue.
Si no se detecta correctamente el
repostaje de AdBlue:
1. Conduzca el vehículo de manera
continuada durante 10 minutos,
asegurándose de que la veloci‐
dad del vehículo sea siempre su‐
perior a 20 km/h.
2. Si el repostaje de AdBlue se de‐ tecta correctamente, desapare‐
cerán las limitaciones de sumi‐
nistro de AdBlue.
Si el repostaje de AdBlue no se de‐
tecta, acuda a un taller para obtener
ayuda.
Si se debe rellenar el AdBlue debe
realizarse a temperaturas inferiores
a -11 ºC, es posible que el sistema
no detecte el relleno de AdBlue. En
este caso, estacione el vehículo en
un espacio con una temperatura
ambiente superior hasta que el
AdBlue sea líquido.
Nota
Al desenroscar la tapa protectora de la boca de llenado, pueden salir hu‐
mos de amoníaco. No los inhale, ya
que los humos tienen un olor pene‐
trante. Los humos no son nocivos
por inhalación.

Conducción y manejo183El vehículo debe estacionarse sobre
una superficie nivelada.
La boca de llenado de AdBlue se en‐
cuentra detrás de la tapa del depósito de combustible.
La tapa del depósito de combustible
está situada en el lado trasero dere‐
cho del vehículo.
La tapa del depósito sólo se puede
abrir con el vehículo desbloqueado.
1. Saque la llave de la cerradura del
encendido.
2. Cierre todas las puertas para evi‐ tar que los vapores del amoníaco
entren al interior del vehículo.
3. Tire de la tapa del depósito de combustible por el rebaje y ábrala
3 230.
4. Desenrosque el capuchón protec‐
tor de la boca de llenado.
5. Abra el depósito de AdBlue.
6. Monte un extremo del tubo flexi‐ ble en el depósito y atornille el otroextremo en la boca de llenado.
7. Levante el depósito hasta va‐ ciarlo.
8. Desenrosque el tubo flexible de la
boca de llenado.
9. Monte la tapa protectora y gire ha‐
cia la derecha hasta acoplarla.
Nota
Deseche el depósito de AdBlue y el
tubo flexible de acuerdo con los re‐
quisitos medioambientales.
Intercambio de AdBlue
Si se han repostado menos de
5 litros de AdBlue durante los últimos
2 años, es necesario cambiar el lí‐
quido restante puesto que el AdBlue
presenta una durabilidad limitada.
Recurra a la ayuda de un taller.Atención
Si se hace caso omiso se podría
dañar el sistema de reducción ca‐ talítica selectiva.

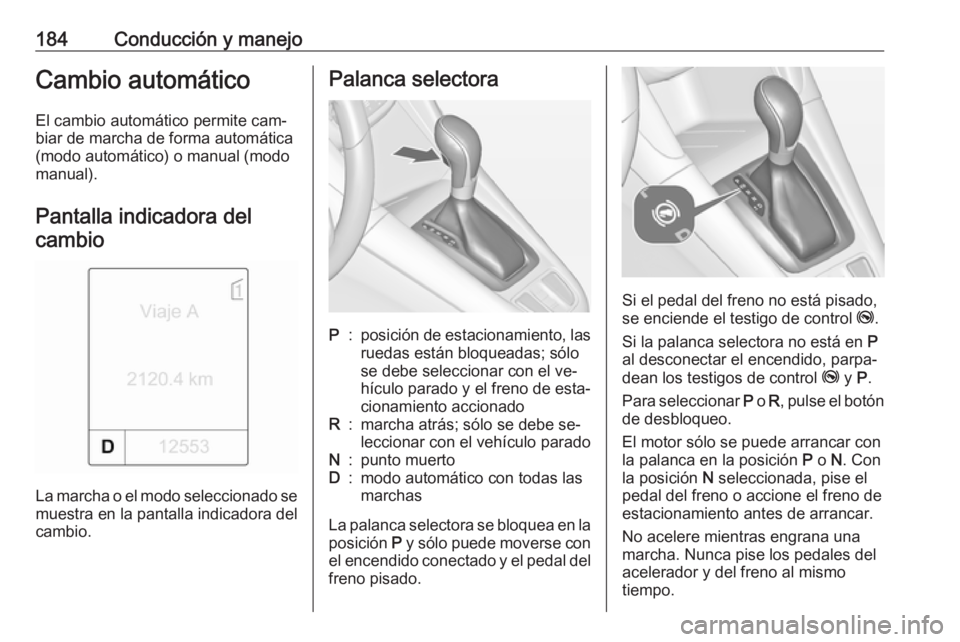

184Conducción y manejoCambio automáticoEl cambio automático permite cam‐
biar de marcha de forma automática
(modo automático) o manual (modo
manual).
Pantalla indicadora del cambio
La marcha o el modo seleccionado se
muestra en la pantalla indicadora del
cambio.
Palanca selectoraP:posición de estacionamiento, las
ruedas están bloqueadas; sólo
se debe seleccionar con el ve‐
hículo parado y el freno de esta‐
cionamiento accionadoR:marcha atrás; sólo se debe se‐
leccionar con el vehículo paradoN:punto muertoD:modo automático con todas las
marchas
La palanca selectora se bloquea en la posición P y sólo puede moverse con
el encendido conectado y el pedal del freno pisado.
Si el pedal del freno no está pisado,
se enciende el testigo de control j.
Si la palanca selectora no está en P
al desconectar el encendido, parpa‐
dean los testigos de control j y P.
Para seleccionar P o R, pulse el botón
de desbloqueo.
El motor sólo se puede arrancar con
la palanca en la posición P o N. Con
la posición N seleccionada, pise el
pedal del freno o accione el freno de estacionamiento antes de arrancar.
No acelere mientras engrana una
marcha. Nunca pise los pedales del
acelerador y del freno al mismo
tiempo.

Conducción y manejo185Con una marcha engranada y el freno
suelto, el vehículo avanza lenta‐
mente.
Efecto de freno del motor
A fin de aprovechar el efecto de freno
del motor, seleccione a tiempo una
marcha más baja al circular cuesta
abajo, vea Modo manual.
Sacar el vehículo "meciéndolo"Sólo se debe "mecer" el vehículocuando queda atascado en arena,
barro o nieve. Mueva la palanca se‐
lectora repetidamente entre D y R. No
revolucione excesivamente el motor y
evite una aceleración brusca.
EstacionamientoAccione el freno de estacionamiento
y seleccione P.
La llave del encendido sólo se puede
sacar cuando la palanca selectora

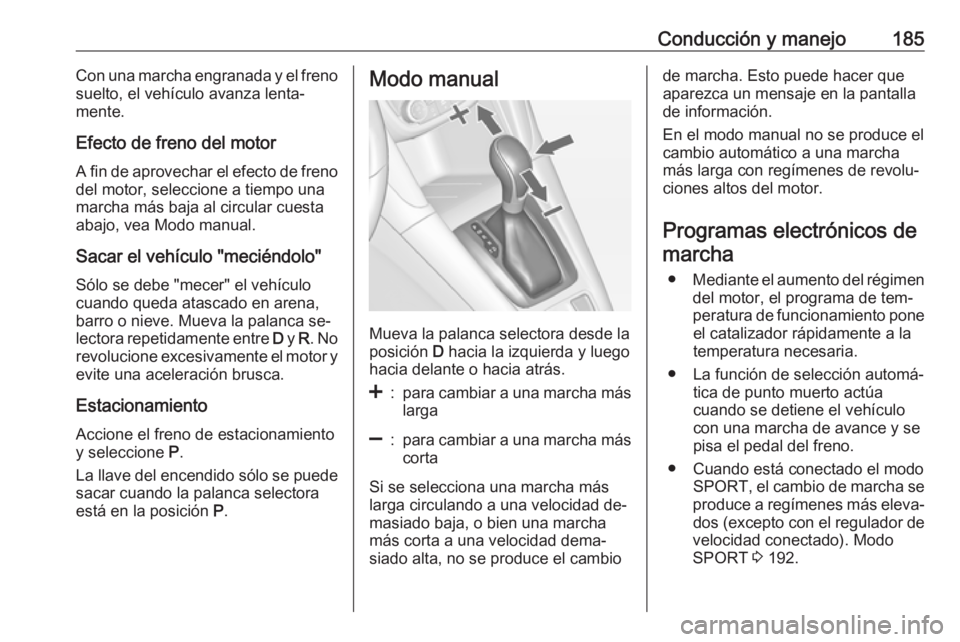

está en la posición P.Modo manual
Mueva la palanca selectora desde la
posición D hacia la izquierda y luego
hacia delante o hacia atrás.
<:para cambiar a una marcha más
larga]:para cambiar a una marcha más corta
Si se selecciona una marcha máslarga circulando a una velocidad de‐
masiado baja, o bien una marcha
más corta a una velocidad dema‐
siado alta, no se produce el cambio
de marcha. Esto puede hacer que
aparezca un mensaje en la pantalla
de información.
En el modo manual no se produce el
cambio automático a una marcha
más larga con regímenes de revolu‐
ciones altos del motor.
Programas electrónicos de marcha
● Mediante el aumento del régimen
del motor, el programa de tem‐
peratura de funcionamiento pone el catalizador rápidamente a la
temperatura necesaria.
● La función de selección automá‐ tica de punto muerto actúa
cuando se detiene el vehículo con una marcha de avance y sepisa el pedal del freno.
● Cuando está conectado el modo SPORT , el cambio de marcha se
produce a regímenes más eleva‐ dos (excepto con el regulador de
velocidad conectado). Modo
SPORT 3 192.

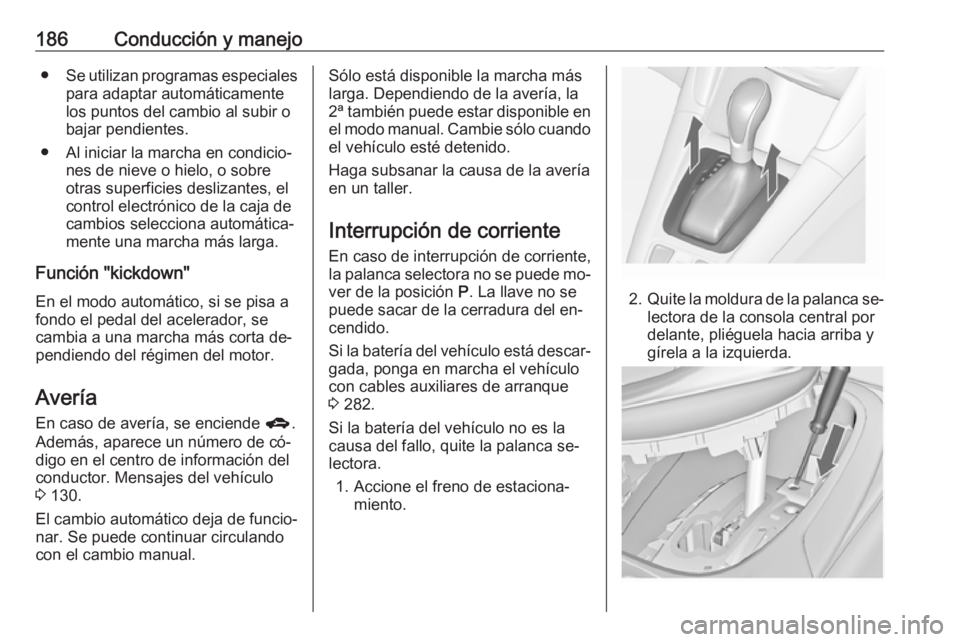

186Conducción y manejo●Se utilizan programas especiales
para adaptar automáticamente
los puntos del cambio al subir o
bajar pendientes.
● Al iniciar la marcha en condicio‐ nes de nieve o hielo, o sobreotras superficies deslizantes, el
control electrónico de la caja de
cambios selecciona automática‐
mente una marcha más larga.
Función "kickdown"
En el modo automático, si se pisa a
fondo el pedal del acelerador, se
cambia a una marcha más corta de‐
pendiendo del régimen del motor.
Avería
En caso de avería, se enciende g.
Además, aparece un número de có‐
digo en el centro de información del
conductor. Mensajes del vehículo
3 130.
El cambio automático deja de funcio‐ nar. Se puede continuar circulandocon el cambio manual.Sólo está disponible la marcha más
larga. Dependiendo de la avería, la
2ª también puede estar disponible en
el modo manual. Cambie sólo cuando el vehículo esté detenido.
Haga subsanar la causa de la avería en un taller.
Interrupción de corriente En caso de interrupción de corriente,
la palanca selectora no se puede mo‐
ver de la posición P. La llave no se
puede sacar de la cerradura del en‐
cendido.
Si la batería del vehículo está descar‐
gada, ponga en marcha el vehículo
con cables auxiliares de arranque
3 282.
Si la batería del vehículo no es la causa del fallo, quite la palanca se‐
lectora.
1. Accione el freno de estaciona‐ miento.
2. Quite la moldura de la palanca se‐
lectora de la consola central por
delante, pliéguela hacia arriba y
gírela a la izquierda.

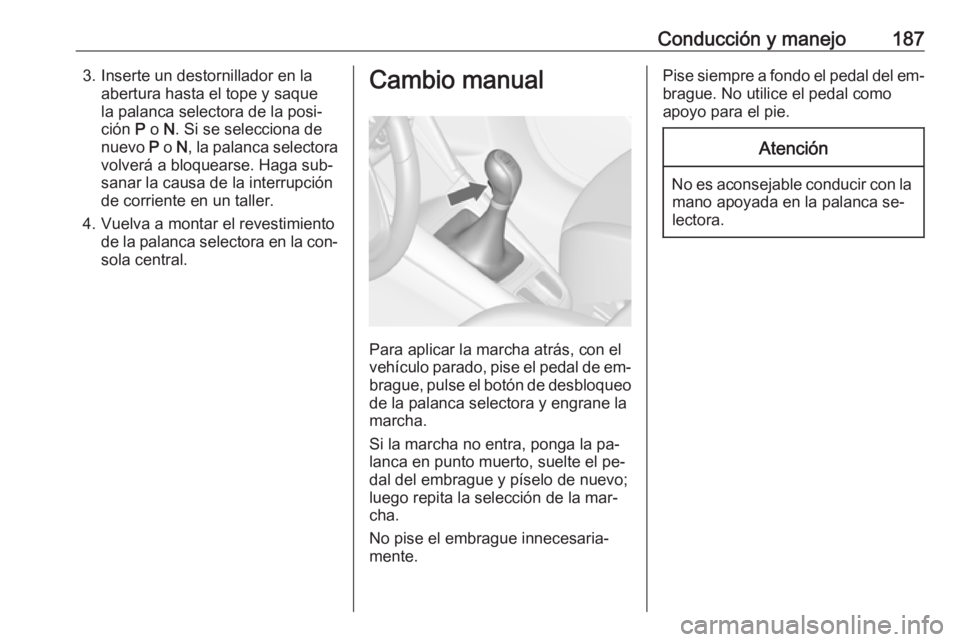

Conducción y manejo1873. Inserte un destornillador en laabertura hasta el tope y saque
la palanca selectora de la posi‐
ción P o N. Si se selecciona de
nuevo P o N, la palanca selectora
volverá a bloquearse. Haga sub‐
sanar la causa de la interrupción
de corriente en un taller.
4. Vuelva a montar el revestimiento de la palanca selectora en la con‐sola central.Cambio manual
Para aplicar la marcha atrás, con el
vehículo parado, pise el pedal de em‐
brague, pulse el botón de desbloqueo de la palanca selectora y engrane lamarcha.
Si la marcha no entra, ponga la pa‐
lanca en punto muerto, suelte el pe‐
dal del embrague y píselo de nuevo;
luego repita la selección de la mar‐
cha.
No pise el embrague innecesaria‐
mente.
Pise siempre a fondo el pedal del em‐
brague. No utilice el pedal como
apoyo para el pie.Atención
No es aconsejable conducir con la mano apoyada en la palanca se‐
lectora.

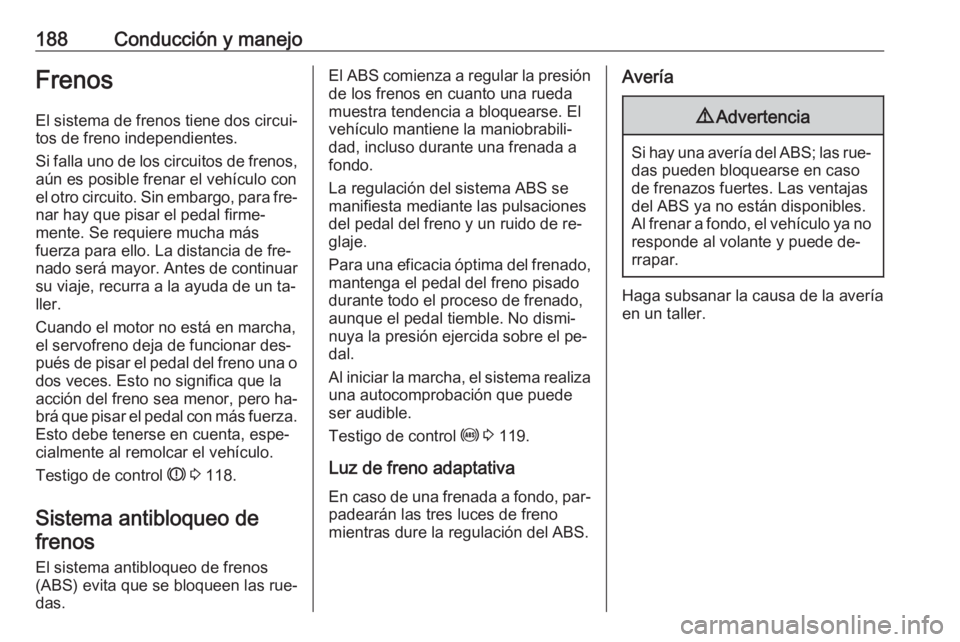

188Conducción y manejoFrenosEl sistema de frenos tiene dos circui‐
tos de freno independientes.
Si falla uno de los circuitos de frenos,
aún es posible frenar el vehículo con
el otro circuito. Sin embargo, para fre‐
nar hay que pisar el pedal firme‐
mente. Se requiere mucha más
fuerza para ello. La distancia de fre‐
nado será mayor. Antes de continuar su viaje, recurra a la ayuda de un ta‐
ller.
Cuando el motor no está en marcha, el servofreno deja de funcionar des‐
pués de pisar el pedal del freno una o
dos veces. Esto no significa que la
acción del freno sea menor, pero ha‐
brá que pisar el pedal con más fuerza. Esto debe tenerse en cuenta, espe‐
cialmente al remolcar el vehículo.
Testigo de control R 3 118.
Sistema antibloqueo de frenos
El sistema antibloqueo de frenos
(ABS) evita que se bloqueen las rue‐
das.El ABS comienza a regular la presión
de los frenos en cuanto una rueda
muestra tendencia a bloquearse. El
vehículo mantiene la maniobrabili‐
dad, incluso durante una frenada a
fondo.
La regulación del sistema ABS se
manifiesta mediante las pulsaciones
del pedal del freno y un ruido de re‐
glaje.
Para una eficacia óptima del frenado,
mantenga el pedal del freno pisado
durante todo el proceso de frenado,
aunque el pedal tiemble. No dismi‐
nuya la presión ejercida sobre el pe‐
dal.
Al iniciar la marcha, el sistema realiza
una autocomprobación que puede
ser audible.
Testigo de control u 3 119.
Luz de freno adaptativa En caso de una frenada a fondo, par‐
padearán las tres luces de freno
mientras dure la regulación del ABS.Avería9 Advertencia
Si hay una avería del ABS; las rue‐
das pueden bloquearse en caso
de frenazos fuertes. Las ventajas del ABS ya no están disponibles.
Al frenar a fondo, el vehículo ya no
responde al volante y puede de‐
rrapar.
Haga subsanar la causa de la avería
en un taller.
