OPEL ZAFIRA C 2016 Manual de Instrucciones (in Spanish)

Iluminación149Conmutador de las luces con
control automático de las luces
Gire el conmutador de las luces:
AUTO:control automático de las lu‐
ces: Los faros se encienden y apagan automáticamente
dependiendo de las condi‐
ciones de iluminación exter‐ nasm:activación o desactivación
del control automático de lu‐
ces. El conmutador vuelve a AUTO8:luces laterales9:farosEn el centro de información del con‐
ductor con pantalla combi de gama
alta aparece el estado actual del con‐
trol automático de las luces.
Al conectar el encendido, se activa el control automático de las luces.
Cundo las luces están encendidas,
8 se ilumina. Indicador de control 8
3 122.
Luces traseras
Las luces traseras se encienden junto
con los faros y las luces laterales.
Control automático de laslucesCuando está conectada la función de
control automático de las luces y el
motor está en marcha, el sistema
cambia entre luz de circulación diurna y conexión automática de los faros,
dependiendo de las condiciones lu‐
minosas y de la información propor‐
cionada por el sistema del sensor de
lluvia.
Luz de circulación diurna 3 152.
Activación automática de los
faros
En condiciones de escasa ilumina‐
ción, se encienden los faros.
Además los faros se encienden si los limpiaparabrisas se activan para va‐
rios barridos.
Detección de túneles Cuando se entra en un túnel, se en‐
cienden los faros inmediatamente.
Sistema de faros adaptativos 3 152.

150IluminaciónLuz de carretera
Para cambiar de luz de cruce a luz decarretera, pulse la palanca.
Para cambiar a luz de cruce, vuelva a
pulsar o tirar de la palanca.
Asistente de luz de carretera
Versión con faros halógenos
Esta característica permite usar la luz de carretera como luz principal para
circular de noche y cuando la veloci‐
dad del vehículo es superior a
40 km/h.
Se cambia a luz de cruce cuando:
● Un sensor detecta las luces de vehículos que vienen de frente o
que van delante.
● La velocidad del vehículo es in‐ ferior a 20 km/h.
● Hay niebla o nieva.
● Se conduce por áreas urbanas.
Si no se detecta ningún factor restric‐
tivo, el sistema vuelve a cambiar a luz
de carretera.
ActivaciónLa asistencia de luz de carretera se
activa pulsando dos veces la palanca
del intermitente superando una velo‐
cidad de 40 km/h.
El testigo de control verde l se en‐
ciende de forma permanente cuando
el asistente está activado, el testigo
azul 7 se enciende cuando la luz de
carretera está encendida.
Testigo de control l 3 122.
Desactivación
Pulse una vez la palanca del intermi‐
tente. También se desactiva cuando
se conectan las luces antiniebla de‐
lanteras.
Si se activan las ráfagas cuando es‐
tán encendidas las luces de carre‐
tera, se desactivará el asistente de
luz de carretera.
Si se activan las ráfagas cuando es‐
tán apagadas las luces de carretera,
se activará el asistente de luz de ca‐
rretera.
El último ajuste del asistente de luz de carretera se utilizará cuando se co‐
necte el encendido de nuevo.

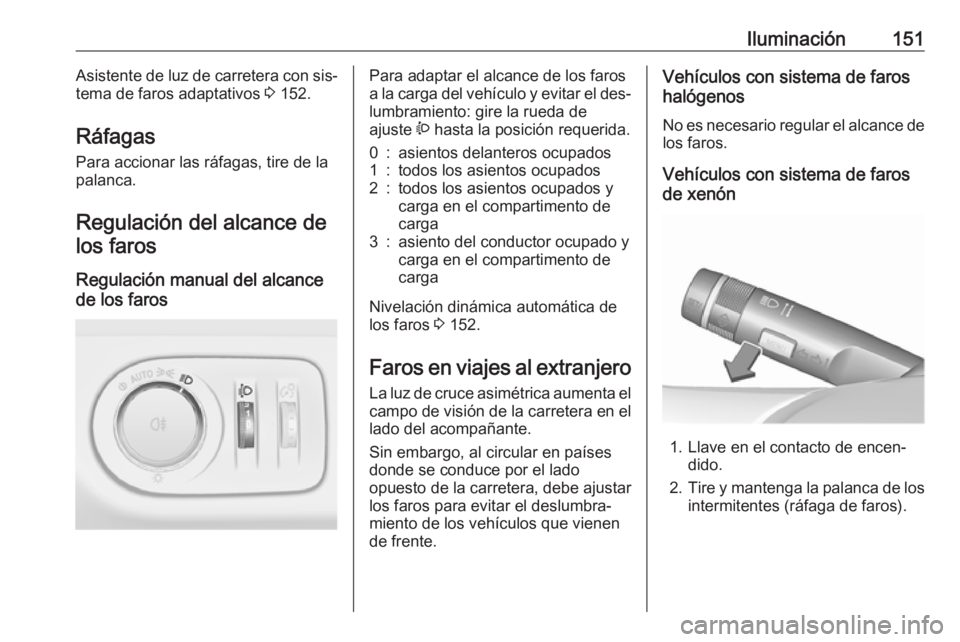

Iluminación151Asistente de luz de carretera con sis‐
tema de faros adaptativos 3 152.
Ráfagas Para accionar las ráfagas, tire de lapalanca.
Regulación del alcance de los faros
Regulación manual del alcance
de los faros Para adaptar el alcance de los faros
a la carga del vehículo y evitar el des‐ lumbramiento: gire la rueda de
ajuste ? hasta la posición requerida.0:asientos delanteros ocupados1:todos los asientos ocupados2:todos los asientos ocupados y
carga en el compartimento de
carga3:asiento del conductor ocupado y
carga en el compartimento de
carga
Nivelación dinámica automática de
los faros 3 152.
Faros en viajes al extranjero
La luz de cruce asimétrica aumenta el campo de visión de la carretera en el
lado del acompañante.
Sin embargo, al circular en países
donde se conduce por el lado
opuesto de la carretera, debe ajustar
los faros para evitar el deslumbra‐
miento de los vehículos que vienen
de frente.
Vehículos con sistema de faros
halógenos
No es necesario regular el alcance de los faros.
Vehículos con sistema de faros
de xenón
1. Llave en el contacto de encen‐ dido.
2. Tire y mantenga la palanca de los
intermitentes (ráfaga de faros).

152Iluminación3. Conecte el encendido.
4. Al cabo de unos 5 segundos, el testigo de control f empieza a
parpadear y se oye un aviso acús‐ tico.
Testigo de control f 3 122.
Cada vez que se conecte el encen‐
dido, parpadea f durante unos
4 segundos.
Para su desactivación realice el
mismo procedimiento que se des‐
cribe arriba. El testigo de control f no
parpadeará si la función está desac‐
tivada.
Luces de circulación diurna La luz de circulación diurna aumenta
la visibilidad del vehículo durante el
día.
Se encienden automáticamente al
conectar el encendido.
Si el vehículo está equipado con la
función de control automático de las
luces, los interruptores del sistema al‐ ternan entre la luz de circulación
diurna y la luz de cruce/carretera de‐
pendiendo de las condiciones de luzy la información recibida en el sis‐
tema sensor de lluvia. Control auto‐
mático de las luces 3 149.
Sistema de faros adaptativos
Las funciones del sistema de faros
adaptativos sólo están disponibles
con faros bixenón. El alcance, la dis‐
tribución y la intensidad de las luces
se regulan de forma variable depen‐
diendo de las condiciones de lumino‐
sidad, del tiempo y del tipo de carre‐
tera.
Con el conmutador de las luces en la
posición AUTO, están disponibles to‐
das las funciones de iluminación.
Las siguientes funciones están dis‐
ponibles también con el conmutador
de las luces en posición 9:
● iluminación dinámica en curvas ● iluminación estática en curvas
● función de marcha atrás
● nivelación dinámica automática de los farosIluminación de zona peatonal
Se activa automáticamente a baja ve‐
locidad, hasta unos 30 km/h. El haz
de luz se desvía en un ángulo de 8° hacia el lado de la carretera.
Iluminación de ciudad
Se activa automáticamente en un
margen de velocidad de entre unos
40 y 55 km/h y cuando el sensor de
luz detecta una iluminación urbana.
El alcance de la luz se reduce y se
amplía la distribución de la misma.
Iluminación de carretera
secundaria
Se activa automáticamente a una ve‐ locidad entre 55 y 115 km/h. El haz de
luz y el brillo del lado izquierdo y de‐
recho son diferentes.

Iluminación153Luz de autopistaSe activa automáticamente a una ve‐
locidad superior a unos 115 km/h y
movimientos mínimos del volante. Se conecta con retardo o directamentecuando el vehículo acelera fuerte‐
mente. El haz de luz es más largo y
brillante.
Iluminación de tiempo adverso
Se activa automáticamente a una ve‐
locidad de hasta 70 km/h cuando el
sensor de lluvia detecta condensa‐
ción o los limpiaparabrisas funcionan
continuamente. El alcance, la distri‐
bución y la intensidad de las luces se regulan de forma variable depen‐diendo de la visibilidad.
Iluminación dinámica en curvasEl haz de luz gira en función del án‐
gulo del volante y de la velocidad,
mejorando la iluminación en curvas.
Testigo de control f 3 122.
Iluminación estática en curvas
En giros cerrados o cruces, depen‐
diendo del ángulo de la dirección o de
los intermitentes, se conecta un re‐
flector adicional en el lado izquierdo o derecho que ilumina la carretera en la dirección de marcha. Se activa hasta
una velocidad máxima de 40 km/h.
Testigo de control f 3 122.
Función de marcha atrás
Si los faros están encendidos y se
engrana la marcha atrás, se conecta
la iluminación estática en ambos la‐
dos. Permanece encendida durante
20 segundos después de desengra‐
nar la marcha atrás o hasta circular a más de 17 km/h hacia delante.
Asistente de luz de carretera
Esta característica permite usar la luz de carretera como luz principal para
circular de noche y cuando la veloci‐
dad del vehículo es superior a
40 km/h.
Se cambia a luz de cruce cuando: ● La cámara en el parabrisas de‐ tecta las luces de vehículos quevienen de frente o por detrás.
● La velocidad del vehículo es in‐ ferior a 20 km/h.
● Hay niebla o nieva.
● Se conduce por áreas urbanas.
Si no se detecta ningún factor restric‐
tivo, el sistema vuelve a cambiar a luz de carretera.

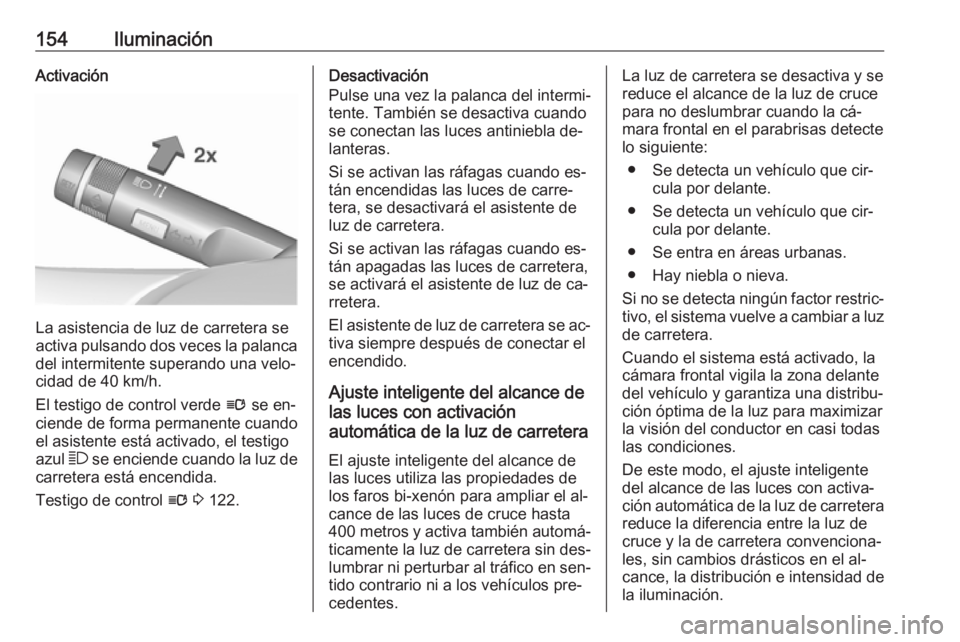

154IluminaciónActivación
La asistencia de luz de carretera se
activa pulsando dos veces la palanca
del intermitente superando una velo‐
cidad de 40 km/h.
El testigo de control verde l se en‐
ciende de forma permanente cuando
el asistente está activado, el testigo
azul 7 se enciende cuando la luz de
carretera está encendida.
Testigo de control l 3 122.
Desactivación
Pulse una vez la palanca del intermi‐
tente. También se desactiva cuando
se conectan las luces antiniebla de‐
lanteras.
Si se activan las ráfagas cuando es‐
tán encendidas las luces de carre‐
tera, se desactivará el asistente de
luz de carretera.
Si se activan las ráfagas cuando es‐
tán apagadas las luces de carretera,
se activará el asistente de luz de ca‐
rretera.
El asistente de luz de carretera se ac‐ tiva siempre después de conectar el
encendido.
Ajuste inteligente del alcance de
las luces con activación
automática de la luz de carretera
El ajuste inteligente del alcance de
las luces utiliza las propiedades de
los faros bi-xenón para ampliar el al‐ cance de las luces de cruce hasta
400 metros y activa también automá‐
ticamente la luz de carretera sin des‐
lumbrar ni perturbar al tráfico en sen‐ tido contrario ni a los vehículos pre‐
cedentes.La luz de carretera se desactiva y se
reduce el alcance de la luz de cruce
para no deslumbrar cuando la cá‐ mara frontal en el parabrisas detecte
lo siguiente:
● Se detecta un vehículo que cir‐ cula por delante.
● Se detecta un vehículo que cir‐ cula por delante.
● Se entra en áreas urbanas.
● Hay niebla o nieva.
Si no se detecta ningún factor restric‐
tivo, el sistema vuelve a cambiar a luz de carretera.
Cuando el sistema está activado, la
cámara frontal vigila la zona delante del vehículo y garantiza una distribu‐
ción óptima de la luz para maximizar
la visión del conductor en casi todas
las condiciones.
De este modo, el ajuste inteligente
del alcance de las luces con activa‐ ción automática de la luz de carretera reduce la diferencia entre la luz de
cruce y la de carretera convenciona‐
les, sin cambios drásticos en el al‐
cance, la distribución e intensidad de la iluminación.

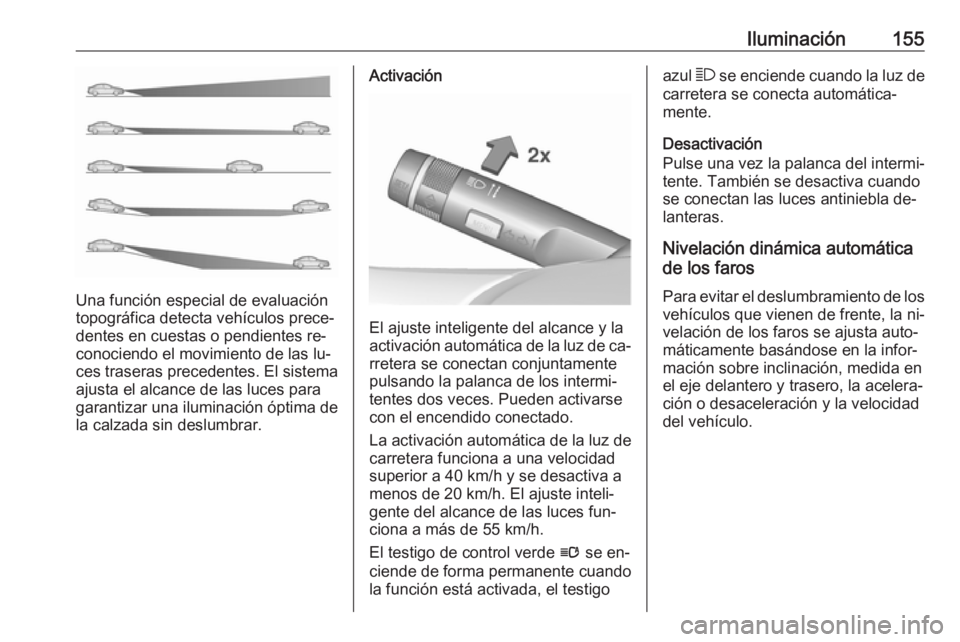

Iluminación155
Una función especial de evaluación
topográfica detecta vehículos prece‐
dentes en cuestas o pendientes re‐
conociendo el movimiento de las lu‐
ces traseras precedentes. El sistema
ajusta el alcance de las luces para
garantizar una iluminación óptima de
la calzada sin deslumbrar.
Activación
El ajuste inteligente del alcance y la
activación automática de la luz de ca‐ rretera se conectan conjuntamente
pulsando la palanca de los intermi‐ tentes dos veces. Pueden activarse
con el encendido conectado.
La activación automática de la luz de
carretera funciona a una velocidad
superior a 40 km/h y se desactiva a
menos de 20 km/h. El ajuste inteli‐
gente del alcance de las luces fun‐
ciona a más de 55 km/h.
El testigo de control verde l se en‐
ciende de forma permanente cuando
la función está activada, el testigo
azul 7 se enciende cuando la luz de
carretera se conecta automática‐
mente.
Desactivación
Pulse una vez la palanca del intermi‐
tente. También se desactiva cuando
se conectan las luces antiniebla de‐
lanteras.
Nivelación dinámica automática
de los faros
Para evitar el deslumbramiento de los
vehículos que vienen de frente, la ni‐
velación de los faros se ajusta auto‐
máticamente basándose en la infor‐
mación sobre inclinación, medida en
el eje delantero y trasero, la acelera‐
ción o desaceleración y la velocidad
del vehículo.

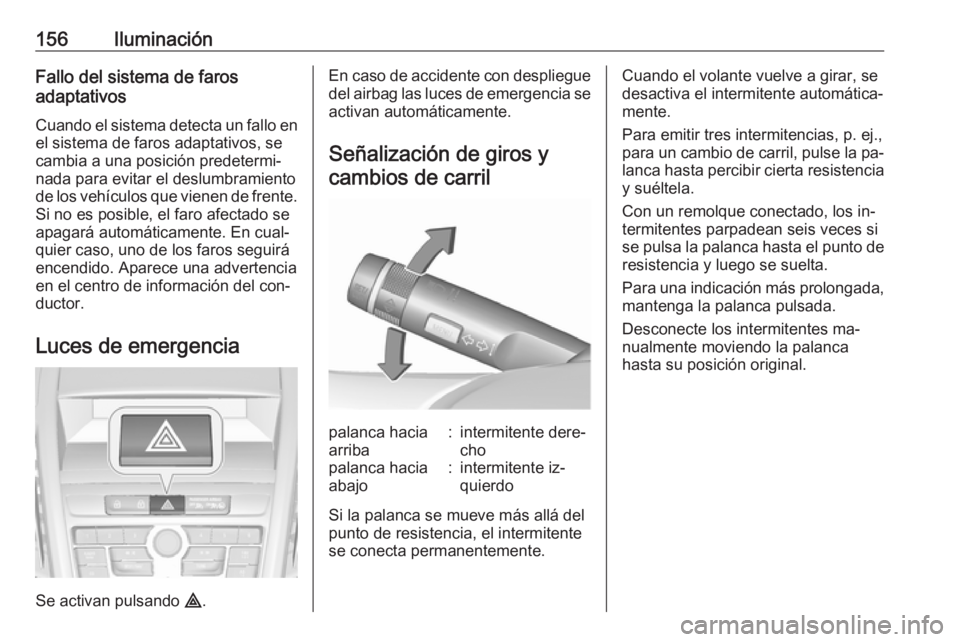

156IluminaciónFallo del sistema de faros
adaptativos
Cuando el sistema detecta un fallo enel sistema de faros adaptativos, se
cambia a una posición predetermi‐
nada para evitar el deslumbramiento
de los vehículos que vienen de frente. Si no es posible, el faro afectado se
apagará automáticamente. En cual‐
quier caso, uno de los faros seguirá
encendido. Aparece una advertencia
en el centro de información del con‐
ductor.
Luces de emergencia
Se activan pulsando ¨.
En caso de accidente con despliegue
del airbag las luces de emergencia se activan automáticamente.
Señalización de giros ycambios de carrilpalanca hacia
arriba:intermitente dere‐
chopalanca hacia
abajo:intermitente iz‐
quierdo
Si la palanca se mueve más allá del
punto de resistencia, el intermitente
se conecta permanentemente.
Cuando el volante vuelve a girar, se
desactiva el intermitente automática‐
mente.
Para emitir tres intermitencias, p. ej.,
para un cambio de carril, pulse la pa‐
lanca hasta percibir cierta resistencia
y suéltela.
Con un remolque conectado, los in‐
termitentes parpadean seis veces si
se pulsa la palanca hasta el punto de resistencia y luego se suelta.
Para una indicación más prolongada, mantenga la palanca pulsada.
Desconecte los intermitentes ma‐
nualmente moviendo la palanca
hasta su posición original.

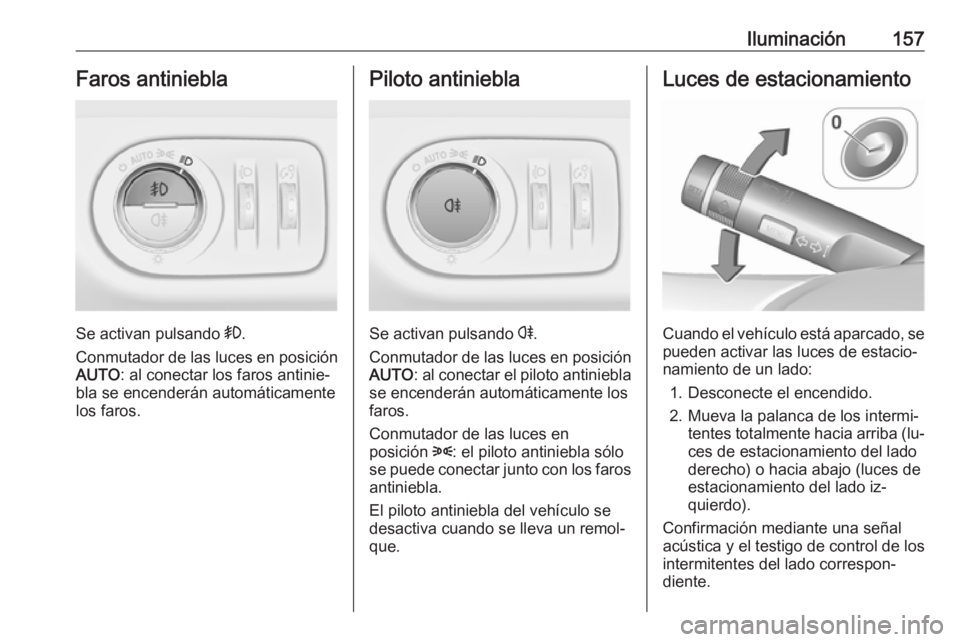

Iluminación157Faros antiniebla
Se activan pulsando >.
Conmutador de las luces en posición AUTO : al conectar los faros antinie‐
bla se encenderán automáticamente
los faros.
Piloto antiniebla
Se activan pulsando r.
Conmutador de las luces en posición AUTO : al conectar el piloto antiniebla
se encenderán automáticamente los
faros.
Conmutador de las luces en
posición 8: el piloto antiniebla sólo
se puede conectar junto con los faros antiniebla.
El piloto antiniebla del vehículo se
desactiva cuando se lleva un remol‐ que.
Luces de estacionamiento
Cuando el vehículo está aparcado, se
pueden activar las luces de estacio‐
namiento de un lado:
1. Desconecte el encendido.
2. Mueva la palanca de los intermi‐ tentes totalmente hacia arriba (lu‐
ces de estacionamiento del lado
derecho) o hacia abajo (luces de
estacionamiento del lado iz‐
quierdo).
Confirmación mediante una señal
acústica y el testigo de control de los
intermitentes del lado correspon‐
diente.

158IluminaciónLuces de marcha atrásLa luz de marcha atrás se enciende
automáticamente cuando está co‐
nectado el encendido y se engrana la marcha atrás.
Faros empañados El interior de las luces puede empa‐
ñarse con tiempo frío y húmedo, lluvia
intensa o después de lavar el ve‐
hículo. El empañamiento desaparece rápidamente; para facilitar el proceso,
encienda los faros.Iluminación interior
Control de la iluminación deltablero de instrumentos
Se puede ajustar el brillo de las si‐
guientes luces cuando las luces ex‐
teriores están encendidas:
● iluminación del tablero de instru‐ mentos
● pantalla de información
● interruptores y elementos de mando iluminados
Gire la rueda de ajuste A y mantén‐
gala hasta obtener el brillo deseado.
En vehículos con sensor de luz, el
brillo sólo puede ajustarse cuando las luces exteriores están encendidas y
el sensor de luz detecta condiciones
nocturnas.
Luces interiores Al entrar y salir del vehículo, se en‐
cienden automáticamente las luces
de cortesía delantera y trasera, luego
se apagan con un leve retardo.
Nota
En caso de accidente con desplie‐
gue de los airbags, las luces de cor‐ tesía se encienden automática‐
mente.
