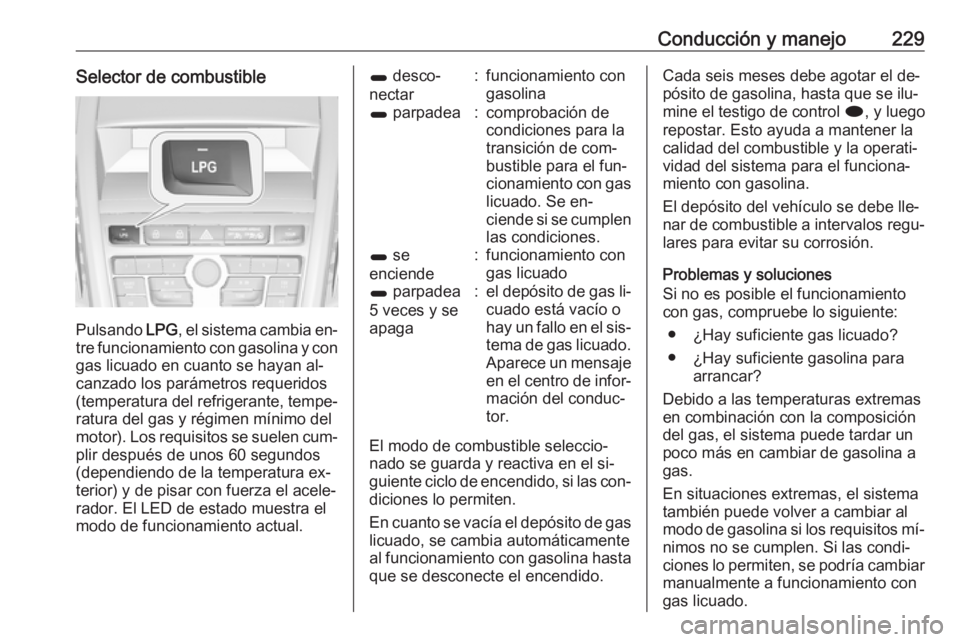

Conducción y manejo229Selector de combustible
Pulsando LPG, el sistema cambia en‐
tre funcionamiento con gasolina y con
gas licuado en cuanto se hayan al‐
canzado los parámetros requeridos
(temperatura del refrigerante, tempe‐
ratura del gas y régimen mínimo del
motor). Los requisitos se suelen cum‐ plir después de unos 60 segundos
(dependiendo de la temperatura ex‐
terior) y de pisar con fuerza el acele‐
rador. El LED de estado muestra el
modo de funcionamiento actual.
1 desco‐
nectar:funcionamiento con
gasolina1 parpadea:comprobación de
condiciones para la
transición de com‐
bustible para el fun‐
cionamiento con gas licuado. Se en‐
ciende si se cumplen las condiciones.1 se
enciende:funcionamiento con
gas licuado1 parpadea
5 veces y se
apaga:el depósito de gas li‐ cuado está vacío o
hay un fallo en el sis‐
tema de gas licuado. Aparece un mensajeen el centro de infor‐
mación del conduc‐
tor.
El modo de combustible seleccio‐
nado se guarda y reactiva en el si‐
guiente ciclo de encendido, si las con‐ diciones lo permiten.
En cuanto se vacía el depósito de gas
licuado, se cambia automáticamente
al funcionamiento con gasolina hasta que se desconecte el encendido.
Cada seis meses debe agotar el de‐
pósito de gasolina, hasta que se ilu‐
mine el testigo de control i, y luego
repostar. Esto ayuda a mantener la calidad del combustible y la operati‐
vidad del sistema para el funciona‐ miento con gasolina.
El depósito del vehículo se debe lle‐
nar de combustible a intervalos regu‐
lares para evitar su corrosión.
Problemas y soluciones
Si no es posible el funcionamiento
con gas, compruebe lo siguiente:
● ¿Hay suficiente gas licuado?
● ¿Hay suficiente gasolina para arrancar?
Debido a las temperaturas extremas
en combinación con la composición
del gas, el sistema puede tardar un
poco más en cambiar de gasolina a
gas.
En situaciones extremas, el sistema también puede volver a cambiar al
modo de gasolina si los requisitos mí‐
nimos no se cumplen. Si las condi‐
ciones lo permiten, se podría cambiar manualmente a funcionamiento con
gas licuado.

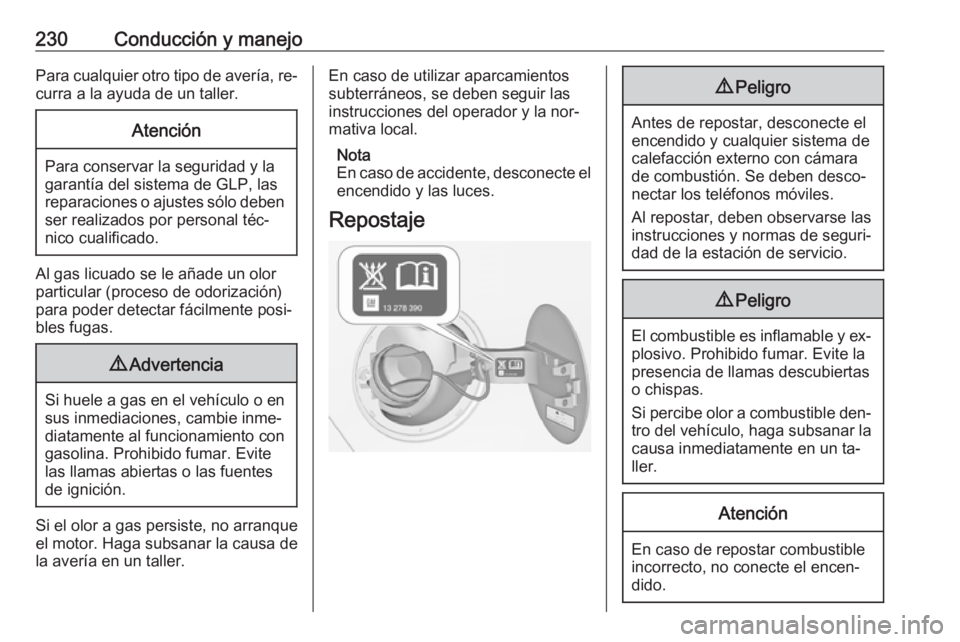

230Conducción y manejoPara cualquier otro tipo de avería, re‐curra a la ayuda de un taller.Atención
Para conservar la seguridad y la
garantía del sistema de GLP, las
reparaciones o ajustes sólo deben ser realizados por personal téc‐
nico cualificado.
Al gas licuado se le añade un olor
particular (proceso de odorización) para poder detectar fácilmente posi‐
bles fugas.
9 Advertencia
Si huele a gas en el vehículo o en
sus inmediaciones, cambie inme‐
diatamente al funcionamiento con
gasolina. Prohibido fumar. Evite las llamas abiertas o las fuentes
de ignición.
Si el olor a gas persiste, no arranque
el motor. Haga subsanar la causa de
la avería en un taller.
En caso de utilizar aparcamientos
subterráneos, se deben seguir las
instrucciones del operador y la nor‐
mativa local.
Nota
En caso de accidente, desconecte el
encendido y las luces.
Repostaje9 Peligro
Antes de repostar, desconecte el
encendido y cualquier sistema de
calefacción externo con cámara
de combustión. Se deben desco‐
nectar los teléfonos móviles.
Al repostar, deben observarse las
instrucciones y normas de seguri‐
dad de la estación de servicio.
9 Peligro
El combustible es inflamable y ex‐
plosivo. Prohibido fumar. Evite la
presencia de llamas descubiertas
o chispas.
Si percibe olor a combustible den‐
tro del vehículo, haga subsanar la causa inmediatamente en un ta‐
ller.
Atención
En caso de repostar combustible
incorrecto, no conecte el encen‐
dido.

Conducción y manejo231La tapa del depósito de combustible
está situada en el lado trasero dere‐
cho del vehículo.
La tapa del depósito sólo se puede
abrir con el vehículo desbloqueado.
Desbloquee la tapa del depósito de
combustible pulsando sobre la
misma.
Repostaje de gasolina y diésel
Para abrir, gire la tapa lentamente ha‐ cia la izquierda.
El tapón del depósito se puede en‐
ganchar en el soporte de la tapa del
depósito de combustible.
Para repostar, introduzca totalmente
la pistola del surtidor y conéctela.
Tras la interrupción automática, po‐
drá rellenarse con un máximo de dos
dosis de combustible.
Atención
Limpie inmediatamente el com‐
bustible que haya podido rebosar.
Para cerrar, gire el tapón del depósito
en sentido horario hasta que haga
clic.
Cierre la tapa y acóplela.
Vehículos con inhibidor de
combustible erróneo9 Advertencia
No intente abrir la tapa de la boca
de llenado de combustible ma‐
nualmente en vehículos con inhi‐
bidor de combustible erróneo.
De lo contrario, los dedos podrían quedar atrapados.
Los vehículos con sistema de reduc‐
ción catalítica selectiva están equipa‐ dos con un inhibidor de combustible
erróneo.

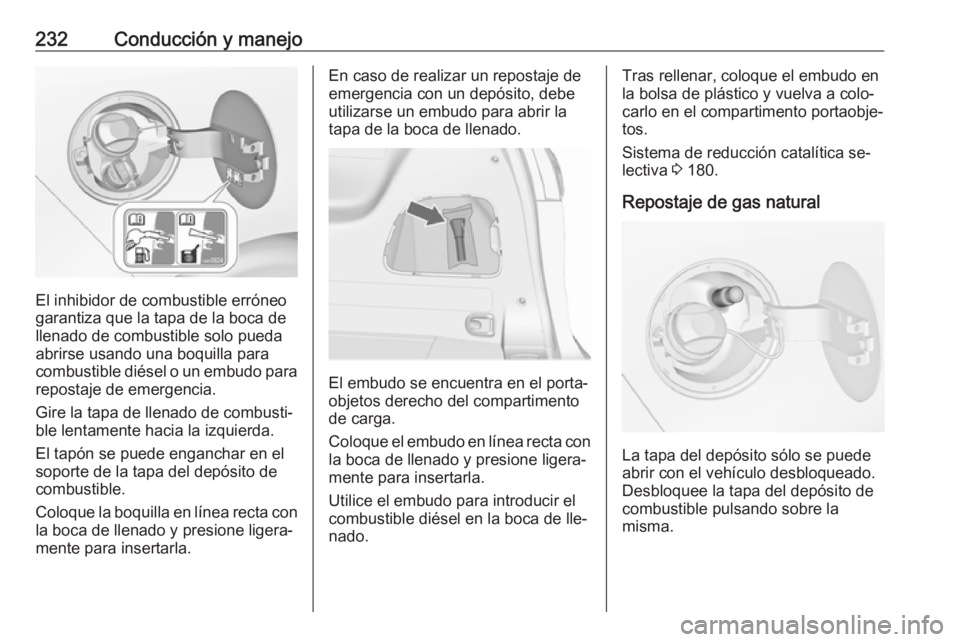

232Conducción y manejo
El inhibidor de combustible erróneo
garantiza que la tapa de la boca de llenado de combustible solo pueda
abrirse usando una boquilla para
combustible diésel o un embudo para repostaje de emergencia.
Gire la tapa de llenado de combusti‐
ble lentamente hacia la izquierda.
El tapón se puede enganchar en el
soporte de la tapa del depósito de
combustible.
Coloque la boquilla en línea recta con la boca de llenado y presione ligera‐
mente para insertarla.
En caso de realizar un repostaje de
emergencia con un depósito, debe
utilizarse un embudo para abrir la
tapa de la boca de llenado.
El embudo se encuentra en el porta‐
objetos derecho del compartimento
de carga.
Coloque el embudo en línea recta con
la boca de llenado y presione ligera‐
mente para insertarla.
Utilice el embudo para introducir el
combustible diésel en la boca de lle‐
nado.
Tras rellenar, coloque el embudo en
la bolsa de plástico y vuelva a colo‐
carlo en el compartimento portaobje‐
tos.
Sistema de reducción catalítica se‐
lectiva 3 180.
Repostaje de gas natural
La tapa del depósito sólo se puede
abrir con el vehículo desbloqueado.
Desbloquee la tapa del depósito de
combustible pulsando sobre la
misma.

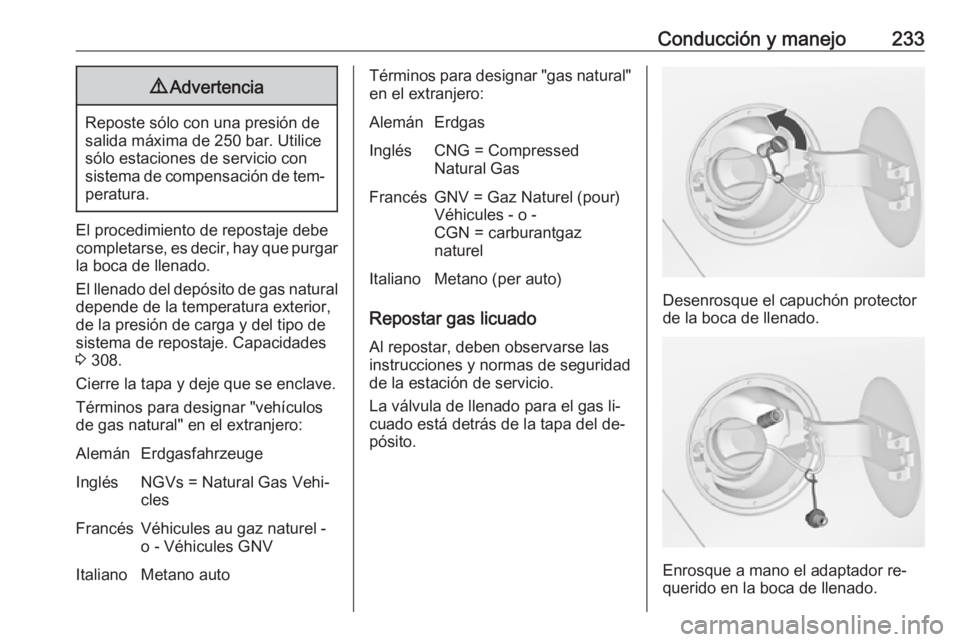

Conducción y manejo2339Advertencia
Reposte sólo con una presión de
salida máxima de 250 bar. Utilice
sólo estaciones de servicio con
sistema de compensación de tem‐ peratura.
El procedimiento de repostaje debecompletarse, es decir, hay que purgar la boca de llenado.
El llenado del depósito de gas natural depende de la temperatura exterior,
de la presión de carga y del tipo de
sistema de repostaje. Capacidades
3 308.
Cierre la tapa y deje que se enclave.
Términos para designar "vehículos
de gas natural" en el extranjero:
AlemánErdgasfahrzeugeInglésNGVs = Natural Gas Vehi‐
clesFrancésVéhicules au gaz naturel -
o - Véhicules GNVItalianoMetano autoTérminos para designar "gas natural"
en el extranjero:AlemánErdgasInglésCNG = Compressed
Natural GasFrancésGNV = Gaz Naturel (pour)
Véhicules - o -
CGN = carburantgaz
naturelItalianoMetano (per auto)
Repostar gas licuado
Al repostar, deben observarse las instrucciones y normas de seguridad
de la estación de servicio.
La válvula de llenado para el gas li‐
cuado está detrás de la tapa del de‐
pósito.
Desenrosque el capuchón protector
de la boca de llenado.
Enrosque a mano el adaptador re‐
querido en la boca de llenado.

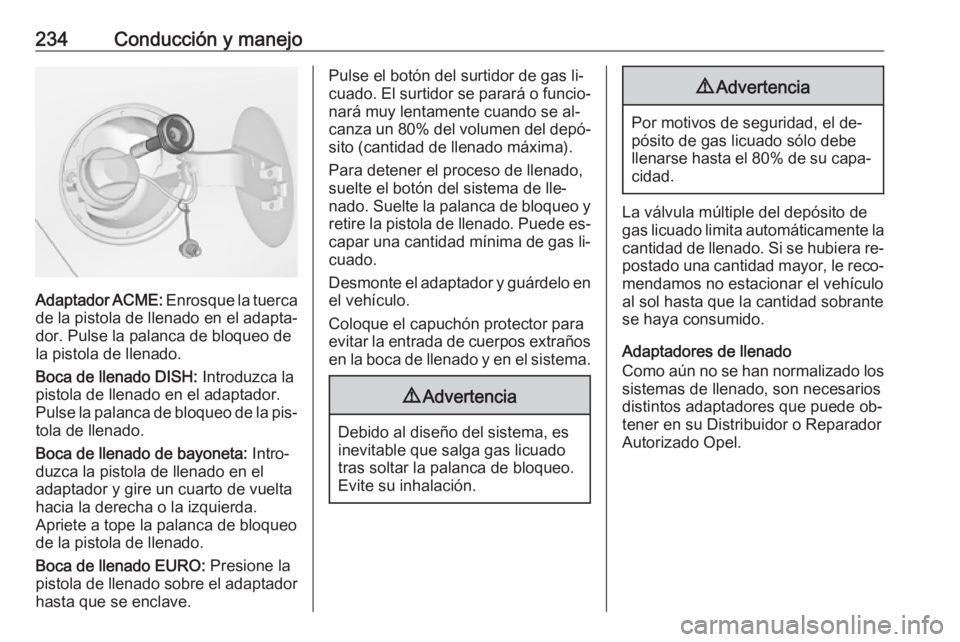

234Conducción y manejo
Adaptador ACME: Enrosque la tuerca
de la pistola de llenado en el adapta‐ dor. Pulse la palanca de bloqueo de
la pistola de llenado.
Boca de llenado DISH: Introduzca la
pistola de llenado en el adaptador.
Pulse la palanca de bloqueo de la pis‐
tola de llenado.
Boca de llenado de bayoneta: Intro‐
duzca la pistola de llenado en el adaptador y gire un cuarto de vuelta
hacia la derecha o la izquierda.
Apriete a tope la palanca de bloqueo
de la pistola de llenado.
Boca de llenado EURO: Presione la
pistola de llenado sobre el adaptador hasta que se enclave.
Pulse el botón del surtidor de gas li‐
cuado. El surtidor se parará o funcio‐ nará muy lentamente cuando se al‐
canza un 80% del volumen del depó‐
sito (cantidad de llenado máxima).
Para detener el proceso de llenado,
suelte el botón del sistema de lle‐
nado. Suelte la palanca de bloqueo y
retire la pistola de llenado. Puede es‐ capar una cantidad mínima de gas li‐
cuado.
Desmonte el adaptador y guárdelo en
el vehículo.
Coloque el capuchón protector para
evitar la entrada de cuerpos extraños en la boca de llenado y en el sistema.9 Advertencia
Debido al diseño del sistema, es
inevitable que salga gas licuado tras soltar la palanca de bloqueo.
Evite su inhalación.
9 Advertencia
Por motivos de seguridad, el de‐
pósito de gas licuado sólo debe
llenarse hasta el 80% de su capa‐ cidad.
La válvula múltiple del depósito de
gas licuado limita automáticamente la
cantidad de llenado. Si se hubiera re‐ postado una cantidad mayor, le reco‐mendamos no estacionar el vehículo
al sol hasta que la cantidad sobrante
se haya consumido.
Adaptadores de llenado
Como aún no se han normalizado los
sistemas de llenado, son necesarios
distintos adaptadores que puede ob‐
tener en su Distribuidor o Reparador
Autorizado Opel.

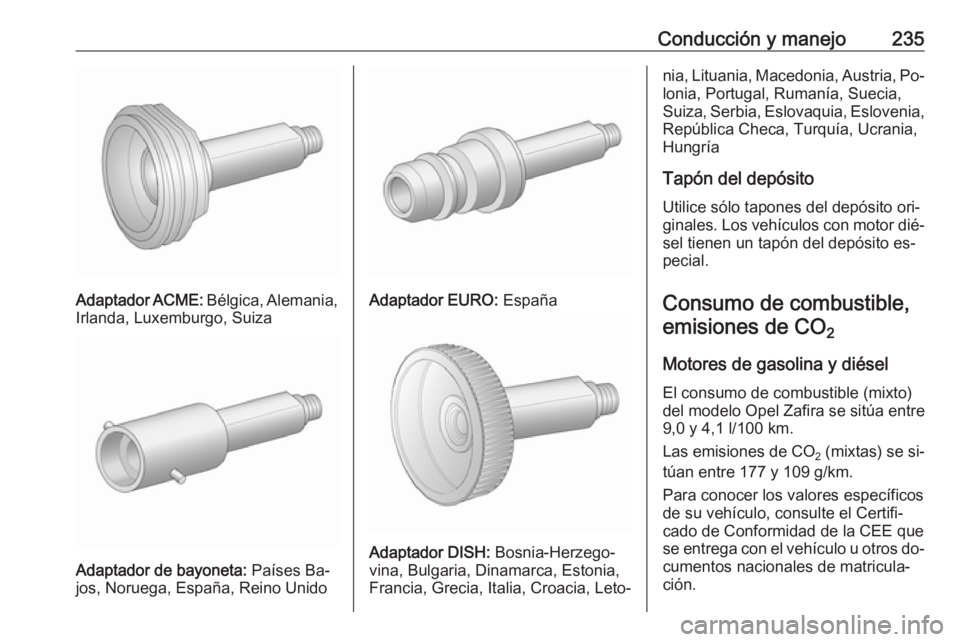

Conducción y manejo235
Adaptador ACME: Bélgica, Alemania,
Irlanda, Luxemburgo, Suiza
Adaptador de bayoneta: Países Ba‐
jos, Noruega, España, Reino Unido
Adaptador EURO: España
Adaptador DISH: Bosnia-Herzego‐
vina, Bulgaria, Dinamarca, Estonia,
Francia, Grecia, Italia, Croacia, Leto‐
nia, Lituania, Macedonia, Austria, Po‐ lonia, Portugal, Rumanía, Suecia,
Suiza, Serbia, Eslovaquia, Eslovenia,
República Checa, Turquía, Ucrania,
Hungría
Tapón del depósito
Utilice sólo tapones del depósito ori‐
ginales. Los vehículos con motor dié‐ sel tienen un tapón del depósito es‐
pecial.
Consumo de combustible,emisiones de CO 2
Motores de gasolina y diésel El consumo de combustible (mixto)
del modelo Opel Zafira se sitúa entre
9,0 y 4,1 l/100 km.
Las emisiones de CO 2 (mixtas) se si‐
túan entre 177 y 109 g/km.
Para conocer los valores específicos
de su vehículo, consulte el Certifi‐
cado de Conformidad de la CEE que
se entrega con el vehículo u otros do‐
cumentos nacionales de matricula‐
ción.

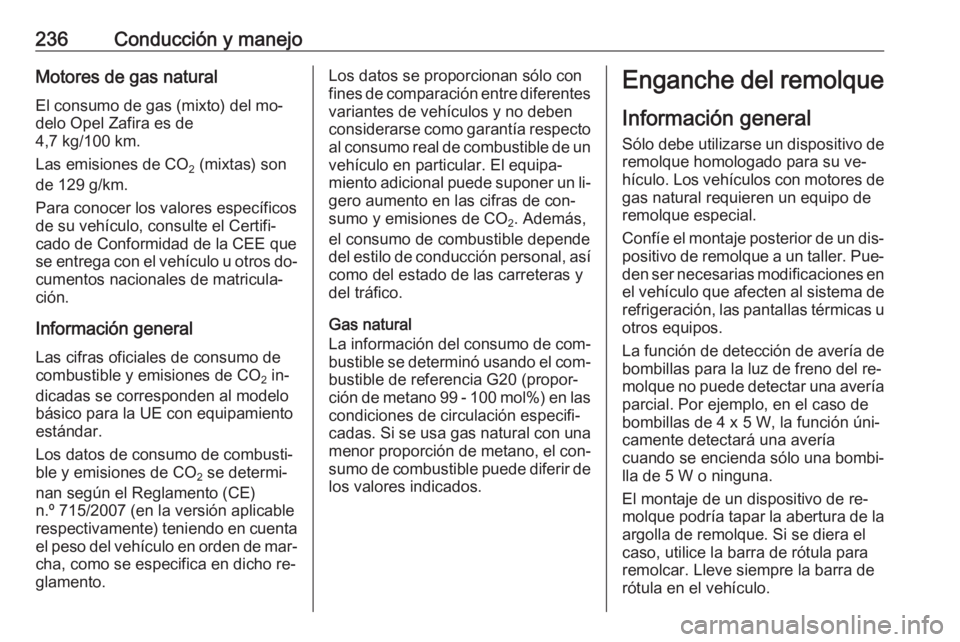

236Conducción y manejoMotores de gas naturalEl consumo de gas (mixto) del mo‐
delo Opel Zafira es de
4,7 kg/100 km.
Las emisiones de CO 2 (mixtas) son
de 129 g/km.
Para conocer los valores específicos
de su vehículo, consulte el Certifi‐
cado de Conformidad de la CEE que
se entrega con el vehículo u otros do‐
cumentos nacionales de matricula‐
ción.
Información general Las cifras oficiales de consumo de
combustible y emisiones de CO 2 in‐
dicadas se corresponden al modelo
básico para la UE con equipamiento
estándar.
Los datos de consumo de combusti‐
ble y emisiones de CO 2 se determi‐
nan según el Reglamento (CE)
n.º 715/2007 (en la versión aplicable respectivamente) teniendo en cuenta el peso del vehículo en orden de mar‐
cha, como se especifica en dicho re‐
glamento.Los datos se proporcionan sólo con fines de comparación entre diferentes
variantes de vehículos y no deben
considerarse como garantía respecto al consumo real de combustible de un
vehículo en particular. El equipa‐
miento adicional puede suponer un li‐
gero aumento en las cifras de con‐
sumo y emisiones de CO 2. Además,
el consumo de combustible depende del estilo de conducción personal, así como del estado de las carreteras y
del tráfico.
Gas natural
La información del consumo de com‐
bustible se determinó usando el com‐
bustible de referencia G20 (propor‐
ción de metano 99 - 100 mol%) en las condiciones de circulación especifi‐
cadas. Si se usa gas natural con una
menor proporción de metano, el con‐
sumo de combustible puede diferir de los valores indicados.Enganche del remolque
Información general Sólo debe utilizarse un dispositivo de
remolque homologado para su ve‐
hículo. Los vehículos con motores de gas natural requieren un equipo de
remolque especial.
Confíe el montaje posterior de un dis‐ positivo de remolque a un taller. Pue‐
den ser necesarias modificaciones en
el vehículo que afecten al sistema de refrigeración, las pantallas térmicas u
otros equipos.
La función de detección de avería de bombillas para la luz de freno del re‐
molque no puede detectar una avería
parcial. Por ejemplo, en el caso de
bombillas de 4 x 5 W, la función úni‐
camente detectará una avería
cuando se encienda sólo una bombi‐
lla de 5 W o ninguna.
El montaje de un dispositivo de re‐
molque podría tapar la abertura de la
argolla de remolque. Si se diera el
caso, utilice la barra de rótula para
remolcar. Lleve siempre la barra de
rótula en el vehículo.

Conducción y manejo237Características de
conducción y recomendaciones para eluso del remolque
Antes de enganchar un remolque, lu‐
brique la rótula o bola. Sin embargo,
no debe lubricarse cuando la rótula
lleve una barra estabilizadora para
amortiguar las oscilaciones.
Para remolques con escasa estabili‐
dad de marcha y remolques con un
peso máximo autorizado superior a
1.300 kg, se recomienda el uso de
una barra estabilizadora para circular a más de 80 km/h.
Si el remolque comienza a oscilar,
disminuya la velocidad y no intente
compensar dicho movimiento con la
dirección; en caso necesario frene a
fondo.
Al bajar pendientes, seleccione la
misma marcha y circule aproximada‐
mente a la misma velocidad que para
subirlas.Ajuste la presión de los neumáticos al valor indicado para carga completa
3 310.
Uso del remolque Cargas de remolque
Las cargas de remolque autorizadas
dependen de los valores máximos del motor y del tipo de vehículo y no sedeben superar nunca. La carga de re‐
molque real es la diferencia entre el
peso máximo del remolque y la carga
de apoyo real con el remolque aco‐
plado.
Las cargas de remolque autorizadas
se especifican en la documentación
del vehículo. En general, estos valo‐
res son válidos para pendientes del
12% como máximo.
La carga de remolque autorizada es
aplicable hasta la pendiente especifi‐ cada y una altura de hasta
1000 metros sobre el nivel del mar.
Como la potencia del motor dismi‐
nuye al aumentar la altura debido a la menor densidad del aire y, por tanto,se reduce también la capacidad de
subida, el peso máximo autorizado
con remolque también se reduce un
10% por cada 1000 metros de altura
adicional. No es necesario reducir el
peso máximo autorizado con remol‐
que si se circula por carreteras con
escasa pendiente (inferior al 8%; por
ejemplo, en autopistas).
No se debe exceder el peso máximo
autorizado con remolque. Dicho peso
se especifica en la placa de caracte‐
rísticas 3 294.
Carga de apoyo
La carga de apoyo es la carga ejer‐ cida sobre la rótula de acoplamiento
por el remolque. Se puede alterar mo‐
dificando la distribución del peso al
cargar el remolque.

238Conducción y manejoLa carga de apoyo máxima autori‐zada (75 kg) 2)
se especifica en la
placa de características del disposi‐
tivo de remolque y en la documenta‐
ción del vehículo. Siempre debe in‐
tentar alcanzar la carga máxima, es‐
pecialmente en el caso de remolques
pesados. La carga de apoyo nunca
debería ser inferior a 25 kg.
Carga sobre el eje trasero Con el remolque enganchado y con
carga completa del vehículo tractor,
se permite que la carga máxima ad‐
misible sobre el eje trasero (véase el
dato en la placa de características o en la documentación del vehículo) se
sobrepase en 60 kg y el peso máximo autorizado en 60 kg. Si se sobrepasa
la carga admisible sobre el eje tra‐
sero, la velocidad máxima aplicable
es de 100 km/h.Dispositivo de remolqueAtención
Si no va a utilizar el remolque, se
debe desmontar la barra de rótula.
Alojamiento de la barra de rótula
La bolsa con la barra de rótula está
guardada en el compartimento de
carga.
Inserte la correa en la argolla trasera
derecha, dele dos vueltas y apriétela
para fijar la bolsa.
Montaje de la barra de rótula
Desenclave y despliegue la toma.
Desmonte el tapón de la abertura
para la barra de rótula y guárdelo.
2) Motores B16DTH, B16DTJ, B20DTH y B20DTJ: En función del equipo, la carga de acoplamiento vertical máxima permitida puede
ser de 75 kg o 60 kg.
