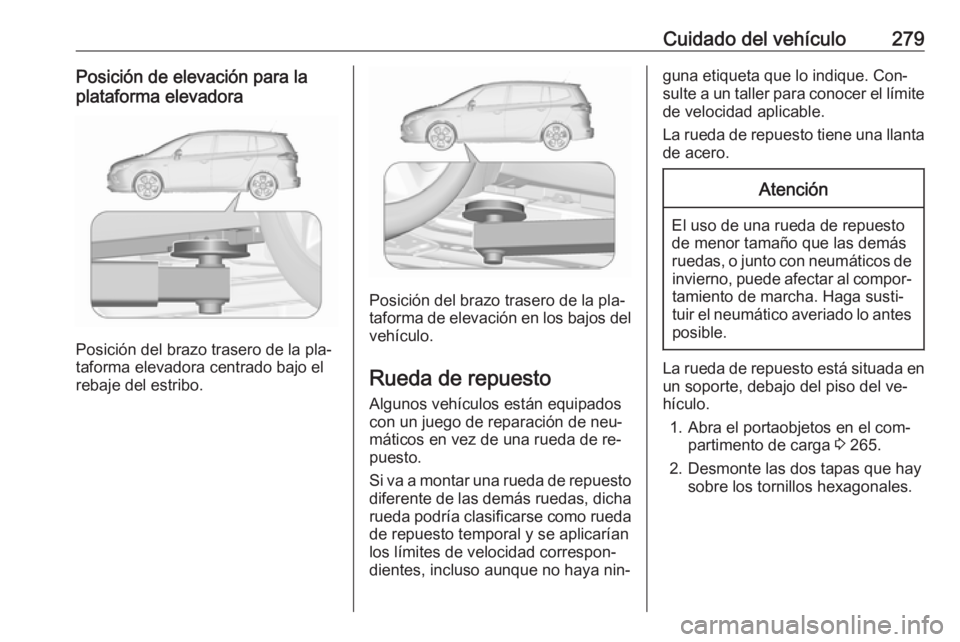

Cuidado del vehículo279Posición de elevación para la
plataforma elevadora
Posición del brazo trasero de la pla‐
taforma elevadora centrado bajo el
rebaje del estribo.
Posición del brazo trasero de la pla‐ taforma de elevación en los bajos del
vehículo.
Rueda de repuesto
Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐ puesto.
Si va a montar una rueda de repuesto
diferente de las demás ruedas, dicha
rueda podría clasificarse como rueda de repuesto temporal y se aplicarían
los límites de velocidad correspon‐
dientes, incluso aunque no haya nin‐
guna etiqueta que lo indique. Con‐
sulte a un taller para conocer el límite
de velocidad aplicable.
La rueda de repuesto tiene una llanta de acero.Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐
tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
La rueda de repuesto está situada enun soporte, debajo del piso del ve‐
hículo.
1. Abra el portaobjetos en el com‐ partimento de carga 3 265.
2. Desmonte las dos tapas que hay sobre los tornillos hexagonales.

280Cuidado del vehículo

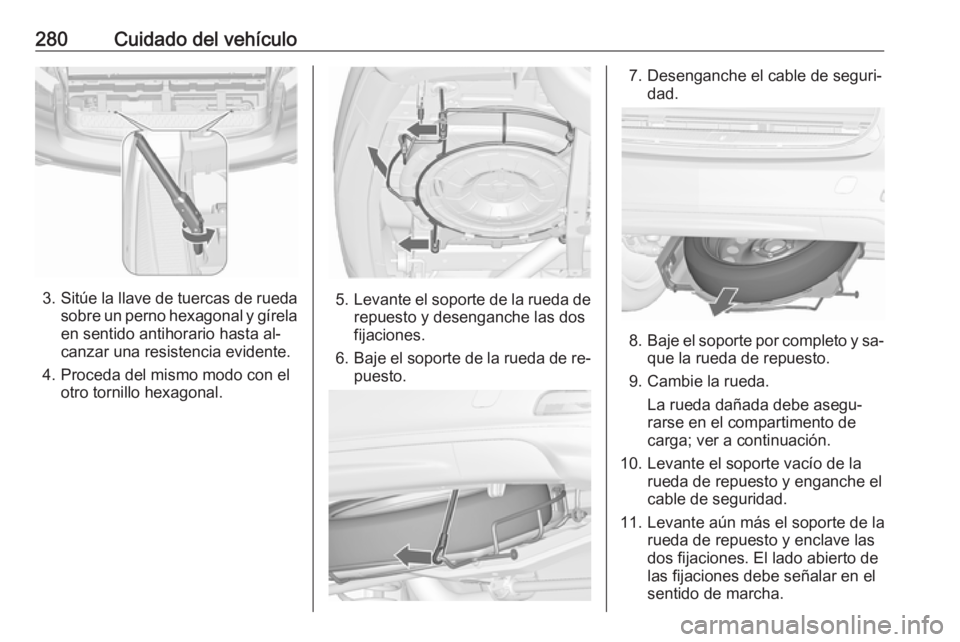

3.Sitúe la llave de tuercas de rueda
sobre un perno hexagonal y gírela en sentido antihorario hasta al‐
canzar una resistencia evidente.
4. Proceda del mismo modo con el otro tornillo hexagonal.5.Levante el soporte de la rueda de
repuesto y desenganche las dos
fijaciones.
6. Baje el soporte de la rueda de re‐
puesto.
7. Desenganche el cable de seguri‐ dad.
8. Baje el soporte por completo y sa‐
que la rueda de repuesto.
9. Cambie la rueda. La rueda dañada debe asegu‐
rarse en el compartimento de
carga; ver a continuación.
10. Levante el soporte vacío de la rueda de repuesto y enganche el
cable de seguridad.
11. Levante aún más el soporte de la rueda de repuesto y enclave las
dos fijaciones. El lado abierto de
las fijaciones debe señalar en el sentido de marcha.

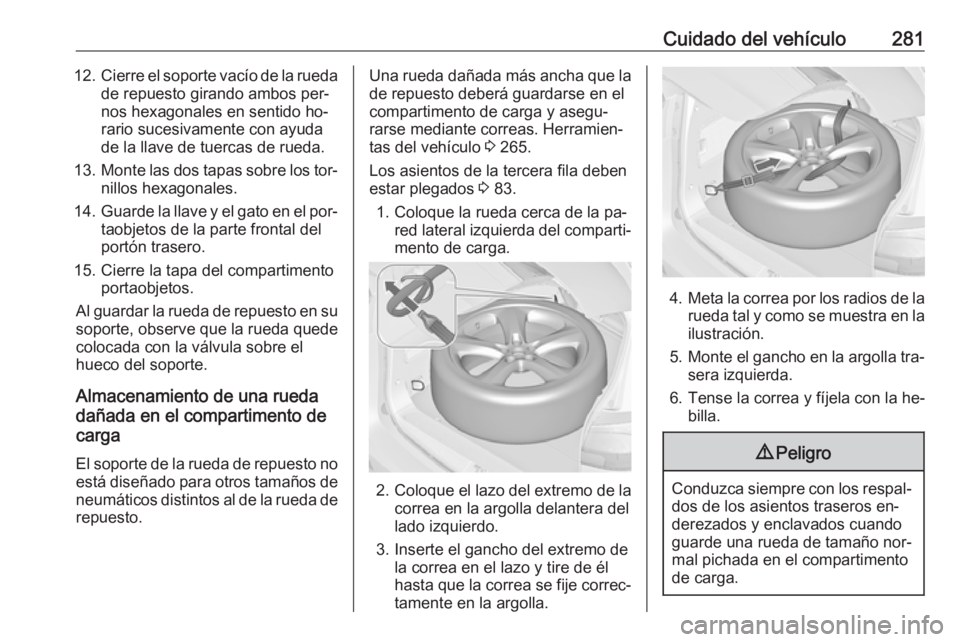

Cuidado del vehículo28112.Cierre el soporte vacío de la rueda
de repuesto girando ambos per‐nos hexagonales en sentido ho‐
rario sucesivamente con ayuda
de la llave de tuercas de rueda.
13. Monte las dos tapas sobre los tor‐
nillos hexagonales.
14. Guarde la llave y el gato en el por‐
taobjetos de la parte frontal del
portón trasero.
15. Cierre la tapa del compartimento portaobjetos.
Al guardar la rueda de repuesto en su
soporte, observe que la rueda quede
colocada con la válvula sobre el
hueco del soporte.
Almacenamiento de una rueda
dañada en el compartimento de
carga
El soporte de la rueda de repuesto noestá diseñado para otros tamaños de
neumáticos distintos al de la rueda de
repuesto.Una rueda dañada más ancha que la
de repuesto deberá guardarse en el
compartimento de carga y asegu‐
rarse mediante correas. Herramien‐ tas del vehículo 3 265.
Los asientos de la tercera fila deben estar plegados 3 83.
1. Coloque la rueda cerca de la pa‐ red lateral izquierda del comparti‐
mento de carga.
2. Coloque el lazo del extremo de la
correa en la argolla delantera del
lado izquierdo.
3. Inserte el gancho del extremo de la correa en el lazo y tire de él
hasta que la correa se fije correc‐
tamente en la argolla.
4. Meta la correa por los radios de la
rueda tal y como se muestra en lailustración.
5. Monte el gancho en la argolla tra‐
sera izquierda.
6. Tense la correa y fíjela con la he‐ billa.
9 Peligro
Conduzca siempre con los respal‐
dos de los asientos traseros en‐ derezados y enclavados cuando
guarde una rueda de tamaño nor‐
mal pichada en el compartimento
de carga.

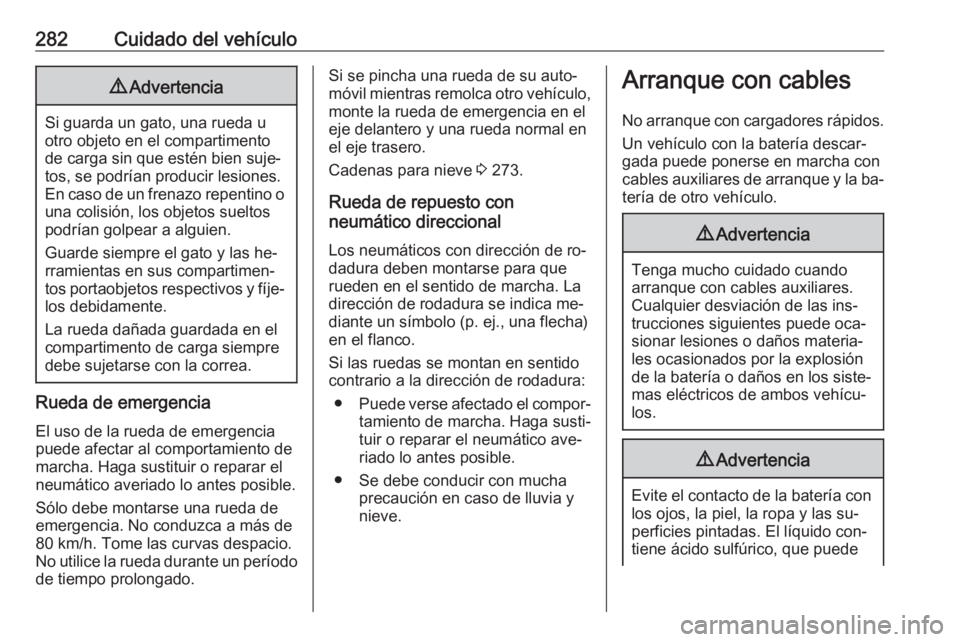

282Cuidado del vehículo9Advertencia
Si guarda un gato, una rueda u
otro objeto en el compartimento
de carga sin que estén bien suje‐
tos, se podrían producir lesiones.
En caso de un frenazo repentino o una colisión, los objetos sueltos
podrían golpear a alguien.
Guarde siempre el gato y las he‐
rramientas en sus compartimen‐
tos portaobjetos respectivos y fíje‐
los debidamente.
La rueda dañada guardada en el
compartimento de carga siempre
debe sujetarse con la correa.
Rueda de emergencia
El uso de la rueda de emergencia
puede afectar al comportamiento de
marcha. Haga sustituir o reparar el
neumático averiado lo antes posible.
Sólo debe montarse una rueda de
emergencia. No conduzca a más de 80 km/h. Tome las curvas despacio.
No utilice la rueda durante un período de tiempo prolongado.
Si se pincha una rueda de su auto‐
móvil mientras remolca otro vehículo,
monte la rueda de emergencia en el
eje delantero y una rueda normal en
el eje trasero.
Cadenas para nieve 3 273.
Rueda de repuesto con
neumático direccional
Los neumáticos con dirección de ro‐
dadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica me‐
diante un símbolo (p. ej., una flecha)
en el flanco.
Si las ruedas se montan en sentido
contrario a la dirección de rodadura:
● Puede verse afectado el compor‐
tamiento de marcha. Haga susti‐
tuir o reparar el neumático ave‐
riado lo antes posible.
● Se debe conducir con mucha precaución en caso de lluvia y
nieve.Arranque con cables
No arranque con cargadores rápidos. Un vehículo con la batería descar‐gada puede ponerse en marcha concables auxiliares de arranque y la ba‐
tería de otro vehículo.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las ins‐
trucciones siguientes puede oca‐
sionar lesiones o daños materia‐
les ocasionados por la explosión
de la batería o daños en los siste‐ mas eléctricos de ambos vehícu‐
los.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las su‐
perficies pintadas. El líquido con‐
tiene ácido sulfúrico, que puede

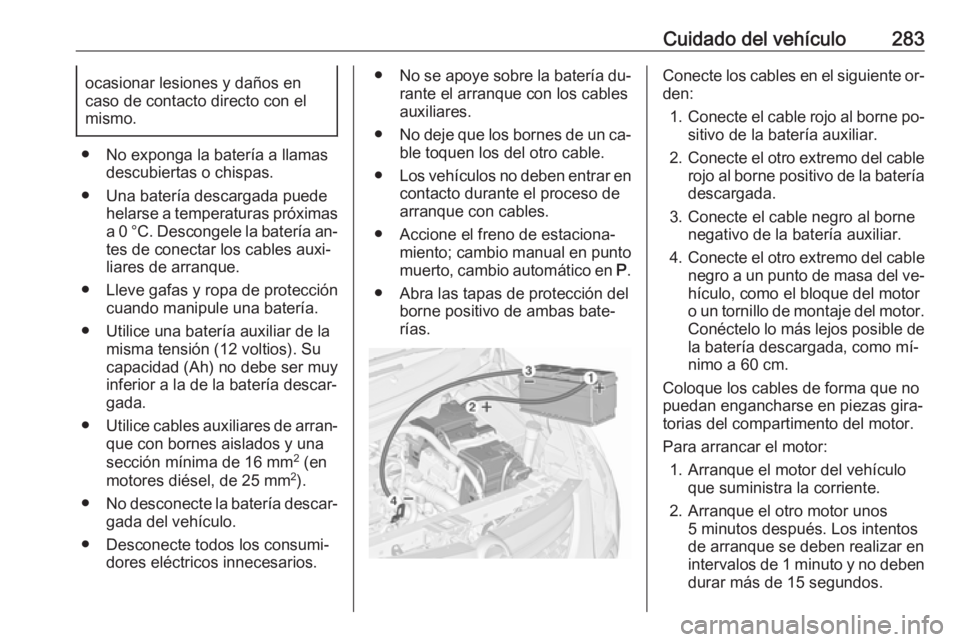

Cuidado del vehículo283ocasionar lesiones y daños en
caso de contacto directo con el
mismo.
● No exponga la batería a llamas descubiertas o chispas.
● Una batería descargada puede helarse a temperaturas próximasa 0 °C. Descongele la batería an‐
tes de conectar los cables auxi‐
liares de arranque.
● Lleve gafas y ropa de protección cuando manipule una batería.
● Utilice una batería auxiliar de la misma tensión (12 voltios). Su
capacidad (Ah) no debe ser muy
inferior a la de la batería descar‐
gada.
● Utilice cables auxiliares de arran‐
que con bornes aislados y una
sección mínima de 16 mm 2
(en
motores diésel, de 25 mm 2
).
● No desconecte la batería descar‐
gada del vehículo.
● Desconecte todos los consumi‐ dores eléctricos innecesarios.
● No se apoye sobre la batería du‐
rante el arranque con los cables auxiliares.
● No deje que los bornes de un ca‐
ble toquen los del otro cable.
● Los vehículos no deben entrar en
contacto durante el proceso de arranque con cables.
● Accione el freno de estaciona‐ miento; cambio manual en puntomuerto, cambio automático en P.
● Abra las tapas de protección del borne positivo de ambas bate‐
rías.Conecte los cables en el siguiente or‐
den:
1. Conecte el cable rojo al borne po‐
sitivo de la batería auxiliar.
2. Conecte el otro extremo del cable
rojo al borne positivo de la bateríadescargada.
3. Conecte el cable negro al borne negativo de la batería auxiliar.
4. Conecte el otro extremo del cable
negro a un punto de masa del ve‐ hículo, como el bloque del motor
o un tornillo de montaje del motor.
Conéctelo lo más lejos posible de la batería descargada, como mí‐
nimo a 60 cm.
Coloque los cables de forma que no puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente.
2. Arranque el otro motor unos 5 minutos después. Los intentos
de arranque se deben realizar en
intervalos de 1 minuto y no deben
durar más de 15 segundos.

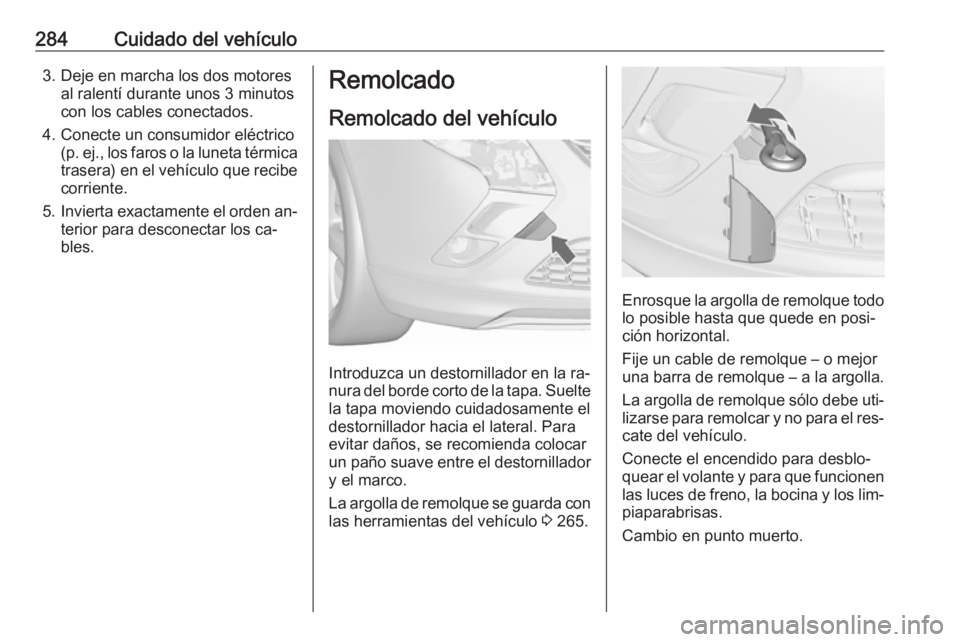

284Cuidado del vehículo3. Deje en marcha los dos motoresal ralentí durante unos 3 minutos
con los cables conectados.
4. Conecte un consumidor eléctrico (p. ej., los faros o la luneta térmica
trasera) en el vehículo que recibe corriente.
5. Invierta exactamente el orden an‐
terior para desconectar los ca‐
bles.Remolcado
Remolcado del vehículo
Introduzca un destornillador en la ra‐
nura del borde corto de la tapa. Suelte
la tapa moviendo cuidadosamente el
destornillador hacia el lateral. Para
evitar daños, se recomienda colocar
un paño suave entre el destornillador
y el marco.
La argolla de remolque se guarda con las herramientas del vehículo 3 265.
Enrosque la argolla de remolque todo
lo posible hasta que quede en posi‐
ción horizontal.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe uti‐ lizarse para remolcar y no para el res‐cate del vehículo.
Conecte el encendido para desblo‐
quear el volante y para que funcionen
las luces de freno, la bocina y los lim‐ piaparabrisas.
Cambio en punto muerto.

Cuidado del vehículo285Atención
Conduzca despacio. Evite los tiro‐nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Si el motor no está en marcha, se re‐
quiere mucha más fuerza para frenar y dirigir el vehículo.
Para evitar que entre humo del es‐
cape del vehículo tractor, conecte el
sistema de recirculación de aire y cie‐
rre las ventanillas.
Vehículos con cambio automático: El vehículo debe remolcarse hacia ade‐
lante sin superar una velocidad de
80 km/h ni un recorrido de 100 km. En
todos los demás casos, o si el cambio está averiado, el eje delantero debe
levantarse del suelo.
Recurra a la ayuda de un taller.
Tras el remolcado, desenrosque la
argolla de remolque.
Inserte la tapa por abajo y ciérrela.
Remolcado de otro vehículo
Introduzca un destornillador en la ra‐
nura del borde inferior de la tapa. Suelte la tapa moviendo cuidadosa‐
mente el destornillador hacia abajo.
Para evitar daños, se recomienda co‐ locar un paño suave entre el destor‐
nillador y el marco.
La argolla de remolque se guarda con las herramientas del vehículo 3 265.
Enrosque la argolla de remolque todo
lo posible hasta que quede en posi‐
ción horizontal.
La argolla de sujeción existente en la parte inferior trasera del vehículo
nunca debe emplearse como argolla
de remolque.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe uti‐ lizarse para remolcar y no para el res‐cate de otro vehículo.

286Cuidado del vehículoAtención
Conduzca despacio. Evite los tiro‐nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Tras el remolcado, desenrosque la
argolla de remolque.
Inserte la tapa por abajo y enclávela.
Cuidado del aspecto
Cuidado exteriorCerraduras
Las cerraduras se lubrican en fábrica
con una grasa de alta calidad para ci‐
lindros de cerradura. Utilice un pro‐
ducto descongelante sólo en un caso absolutamente necesario, pues suefecto desengrasante perjudica el
funcionamiento de las cerraduras.
Después de usar un producto des‐
congelante, haga engrasar las cerra‐
duras en un taller.
Lavado La pintura del vehículo está expuestaa las influencias ambientales. Lave y
encere el vehículo con regularidad. Si
utiliza túneles de lavado automático,
seleccione un programa que incluya
la aplicación de cera.
Los excrementos de aves, los insec‐ tos muertos, la resina, el polen, etc.,
se deben limpiar lo antes posible, ya
que contienen componentes agresi‐
vos y pueden dañar la pintura.Si utiliza un túnel de lavado, cumpla
las instrucciones del fabricante. El
limpiaparabrisas y el limpialuneta de‐
ben estar desconectados. Desmonte
la antena y accesorios externos como portaequipajes de techo, etc.
Si se lava el vehículo a mano, deben
enjuagarse bien las zonas interiores
de los pasarruedas.
Limpie también los rebordes interio‐
res y los pliegues en las puertas y el
capó abiertos, así como las zonas de
la carrocería cubiertas por los mis‐
mos.
Limpie las molduras metálicas brillan‐ tes con una solución de limpieza ho‐
mologada para aluminio para evitar
daños.Atención
Utilice siempre un producto lim‐
piador con un pH entre
cuatro y nueve.
No utilice productos limpiadores
sobre superficies calientes.
Haga engrasar las bisagras de todas
las puertas en un taller.

Cuidado del vehículo287No limpie el compartimento del motor
con chorro de vapor o aparatos de
alta presión.
Enjuague bien el vehículo y frótelo con una gamuza. Enjuague la ga‐
muza con frecuencia. Utilice gamu‐ zas distintas para las superficies pin‐
tadas y para los cristales; los restos
de cera en los cristales dificultan la
visibilidad.
No utilice objetos duros para eliminar
manchas de alquitrán. Utilice spray
para eliminar alquitrán de las superfi‐ cies pintadas.
Luces exteriores Las tapas de los faros y de otras luces
son de plástico. No utilice productos
abrasivos o cáusticos; no utilice un
rascador de hielo ni los limpie en
seco.
Abrillantado y encerado Encere el vehículo con regularidad (a más tardar, cuando el agua no res‐
bale formando perlas). En caso con‐
trario, la pintura se reseca.Sólo es necesario abrillantar la pin‐
tura si ésta tiene adheridas sustan‐
cias sólidas o si se ha puesto mate y
tiene mal aspecto.
El abrillantado con silicona forma una
película protectora, con lo que no es
necesario encerar.
Las partes de plástico de la carroce‐
ría no se deben tratar con cera ni abri‐ llantadores.
Cristales de ventanillas y
escobillas de los limpiaparabrisas
Utilice un paño suave que no suelte
pelusas o una gamuza con limpiacris‐ tales y quitainsectos.
Al limpiar la ventanilla trasera desde
el interior, limpie siempre en paralelo
al elemento calefactante para evitar
daños.
Para retirar el hielo manualmente, se
debe utilizar un rascador de hielo de
filo agudo. Presione el rascador fir‐
memente contra el cristal para que no
quede suciedad debajo del mismo
que pueda rayar el cristal.Elimine los restos de suciedad de las escobillas de los limpiaparabrisas
manchadas con ayuda de un limpia‐
dor de ventanas y un paño. Asegú‐
rese también de eliminar cualquier
resto como cera, restos de insectos y
similares de la ventana.
Los restos de hielo, la contaminación
y el uso continuo del limpiaparabrisas con los cristales secos dañarán o in‐
cluso destruirán las escobillas.
Techo de cristal Nunca se debe limpiar con disolven‐
tes o productos abrasivos, combusti‐
bles, productos agresivos
(por ejemplo, aguarrás, soluciones
que contengan acetona, etc.), pro‐
ductos ácidos o muy alcalinos, ni con esponjas abrasivas.
Ruedas y neumáticos
No use equipos de limpieza a alta
presión.
Limpie las llantas con un limpiador de llantas de pH neutro.

288Cuidado del vehículoLas llantas están pintadas y pueden
tratarse con los mismos productos
que la carrocería.
Daños en la pintura Repare los pequeños desperfectosen la pintura con rotulador de retoque
antes de que se forme óxido. Acuda
a un taller si hay daños mayores en la pintura o zonas oxidadas.
Bajos del vehículo Algunas zonas de los bajos del ve‐
hículo tienen una capa protectora de
PVC y otras zonas más delicadas tie‐
nen una capa de cera protectora du‐
radera.
Compruebe los bajos del vehículo
después del lavado y, en caso nece‐
sario, hágalo encerar.
Los productos a base de betún y cau‐
cho pueden dañar la capa de PVC.
Haga realizar los trabajos relaciona‐
dos con los bajos en un taller.
Se recomienda lavar los bajos antes
y después del invierno y revisar la
capa de cera protectora.Sistema de gas licuado9 Peligro
El gas licuado es más pesado que
el aire y se puede acumular en
hondonadas.
Tenga cuidado cuando realice tra‐
bajos en los bajos del vehículo
desde un foso.
En caso de trabajos de pintura que
requieran el uso de una cabina de se‐ cado con una temperatura superior a
60 °C , debe desmontarse el depósito
de gas licuado.
No realice ninguna modificación en el
sistema de gas licuado.
Dispositivo de remolque
No limpie la barra de rótula con chorro de vapor o aparatos de alta presión.
Portabicicletas trasero
Limpie el portabicicletas trasero con
un aparato de limpieza de chorro de vapor o de alta presión al menos una vez al año.
Accione periódicamente el portabici‐
cletas trasero si no lo usa con regu‐
laridad, especialmente durante el in‐
vierno.
Toma de aire
Limpie el sistema de obturación del parachoques delantero para un co‐ rrecto funcionamiento.
Cuidado interior Habitáculo y tapicería
El interior del vehículo, incluido el sal‐ picadero y los revestimientos, sólo
debe limpiarse con un paño seco o
con producto para limpieza de inte‐
riores.
Limpie la tapicería de cuero con agua
clara y un paño suave. Si está muy
sucia, utilice un producto para el cui‐
dado del cuero.
El cuadro de instrumentos y las pan‐
tallas solamente deben limpiarse con
un paño suave húmedo. Si es nece‐
sario, utilice una solución jabonosa
suave.
