Îngrijirea autovehiculului259
5. Demontaţi şi înlocuiţi becul prinrăsucirea soclului becului.
Lampă de semnalizare ( 1)
Lămpile de poziţie spate ( 2)
Lampa de frână ( 3)Lămpile de poziţie din spate cu
diodă emiţătoare de lumină (LED)
pentru lămpile din spate şi lămpile
de frână
Doar lampa de semnalizare a
direcţiei ( 1) poate fi înlocuită.
Demontaţi şi înlocuiţi becul prin
răsucirea soclului becului.
6. Conectaţi fişa de conectare la ansamblul lămpii.
7. Strângeţi ansamblul pe ştifturile de susţinere şi montaţi ansamblullămpilor cu ajutorul şuruburilor.
8. Introduceţi capacul cu şuruburi.
Lămpile de marşarier (4) din
hayon
1. Deschideţi hayonul şi scoateţi capacul.

260Îngrijirea autovehiculului2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din reflector.
3. Demontaţi becul din soclu printragere.
4. Înlocuiţi şi introduceţi noul bec în soclu.
5. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
6. Montaţi capacul.
Lampa de ceaţă spate
Aceste becuri sunt accesibile de sub
autovehicul.
1. Rotiţi soclul becului în sens antiorar şi scoateţi-l din reflector.
2. Demontaţi becul din soclu prinrăsucire în sens invers acelor de
ceasornic.
3. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
4. Introduceţi soclul becului în reflector, răsuciţi în sens orar şi
cuplaţi.
Verificarea becului
Cuplaţi contactul, acţionaţi şi verificaţi toate luminile.
Lămpile de semnalizare laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa către stânga şi scoateţi-o cu capătul din dreapta.

Îngrijirea autovehiculului261
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şiînlocuiţi‑l.
4. Introduceţi suportul becului şi răsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul. Scoateţi
lentila.
2. Demontaţi becul din soclu prin tragere.
3. Înlocuiţi becul şi introduceţi-l în soclu.
4. Apăsaţi capacul în carcasă.
Luminile interioare
Plafoniera, lămpi de lectură Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj
Apelaţi la un atelier service pentru
înlocuirea becurilor.

262Îngrijirea autovehicululuiIluminarea panoului de bord
Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu siguranţe:
● în partea stângă-faţă a compartimentului motor
● la autovehiculele cu volan pe stânga, în interior în spatele
compartimentului de depozitare
sau în autovehiculele cu volanul
pe dreapta, în spatele
torpedoului
● în spatele unui capac din stânga portbagajului
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
În autovehicul există tipuri diferite de
siguranţe.

Îngrijirea autovehiculului263În funcţie de tipul de siguranţă, o
siguranţă arsă se poate identifica
după firul topit. Înlocuiţi siguranţa
fuzibilă doar dacă s-a remediat cauza
defectului.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe
Este posibil să aveţi un extractor de siguranţe în panoul de siguranţe din
compartimentul motor.
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi rabataţi-l în sus
până când se opreşte. Scoateţi
capacul vertical în sus.

264Îngrijirea autovehicululuiNr.Circuit1Modulul de comandă al moto‐
rului2Sonda lambda3Injecţia de combustibil / sistemul
de aprindere4Injecţia de combustibil / sistemul de aprindere5–6Încălzirea oglinzilor retrovizoare
exterioare / sistemul de alarmă
antifurt7Comanda ventilatorului /
modulul de comandă a moto‐
rului / modulul de comandă a
transmisiei8Sonda lambda / răcirea moto‐
rului9Senzorul lunetei10Senzorul bateriei11Eliberare hayon12Faruri adaptive / sistemul de
control automat al luminilor13Sistemul ABSNr.Circuit14Ştergătorul de lunetă15Modulul de comandă al moto‐
rului16Demarorul17Modulul de comandă al transmi‐ siei18Luneta încălzită19Geamurile faţă acţionate electric20Geamurile spate acţionate elec‐
tric21Centrul electric spate22Faza lungă stânga (halogen)23Sistemul de spălare a farurilor24Faza scurtă dreapta (Xenon)25Faza scurtă stânga (Xenon)26Proiectoarele de ceaţă27Încălzirea motorinei28Sistemul de oprire-pornire29Frâna de mână electrică30Sistemul ABS

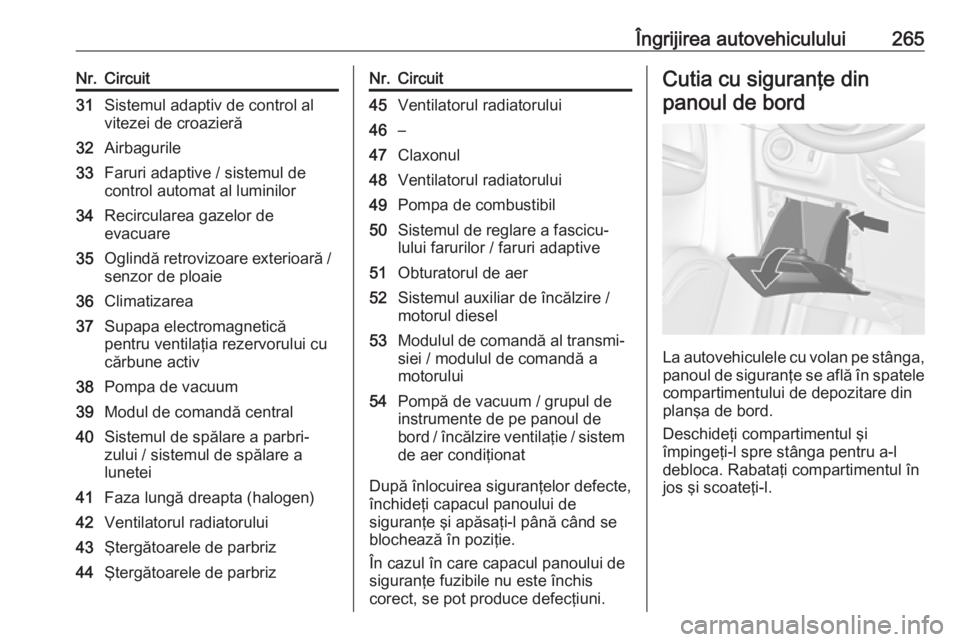

Îngrijirea autovehiculului265Nr.Circuit31Sistemul adaptiv de control al
vitezei de croazieră32Airbagurile33Faruri adaptive / sistemul de
control automat al luminilor34Recircularea gazelor de
evacuare35Oglindă retrovizoare exterioară /
senzor de ploaie36Climatizarea37Supapa electromagnetică pentru ventilaţia rezervorului cu
cărbune activ38Pompa de vacuum39Modul de comandă central40Sistemul de spălare a parbri‐
zului / sistemul de spălare a
lunetei41Faza lungă dreapta (halogen)42Ventilatorul radiatorului43Ştergătoarele de parbriz44Ştergătoarele de parbrizNr.Circuit45Ventilatorul radiatorului46–47Claxonul48Ventilatorul radiatorului49Pompa de combustibil50Sistemul de reglare a fascicu‐
lului farurilor / faruri adaptive51Obturatorul de aer52Sistemul auxiliar de încălzire /
motorul diesel53Modulul de comandă al transmi‐ siei / modulul de comandă a
motorului54Pompă de vacuum / grupul de
instrumente de pe panoul de
bord / încălzire ventilaţie / sistem de aer condiţionat
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe fuzibile nu este închis
corect, se pot produce defecţiuni.
Cutia cu siguranţe din
panoul de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele compartimentului de depozitare din
planşa de bord.
Deschideţi compartimentul şi
împingeţi-l spre stânga pentru a-l
debloca. Rabataţi compartimentul în jos şi scoateţi-l.

266Îngrijirea autovehiculului
La autovehiculele cu volan pe
dreapta, panoul de siguranţe se află
în spatele unui capac din torpedo.
Deschideţi torpedoul, apoi deschideţi
capacul şi rabataţi-l în jos.
Nr.Circuit1Controlul vitezei de croazieră /
limitatorul de viteză / controlul
adaptiv al vitezei de croazieră /
comenzile de pe volan2Lumini exterioare / modul de
comandă caroserie3Lumini exterioare / modul de
comandă caroserie4Sistemul Infotainment5Sistemul Infotainment / instru‐
ment6Priză de curent / brichetă7Priza de curent8Faza scurtă stânga / modul de
comandă caroserie9Faza scurtă dreapta / modul de
comandă caroserie / modul
airbag10Încuietorile portierelor / modul
de comandă caroserie11Ventilator interior12–13–Nr.Circuit14Mufa de diagnosticare15Airbagurile16Priza de curent17Sistemul de aer condiţionat18Logistică19Modulul de control al autovehi‐
culului20Modulul de control al autovehi‐
culului21Grupul de instrumente din
panoul de bord / sistemul de
alarmă antifurt22Senzorul de aprindere23Modulul de control al autovehi‐
culului24Modulul de control al autovehi‐
culului25–26–

Îngrijirea autovehiculului267Cutia de siguranţe din
portbagaj
Panoul de siguranţe se află în partea stângă a portbagajului, în spatele
unui capac.
Luaţi capacul.
Dacă este echipat cu setul pentru
depanarea anvelopelor, demontaţi
întreaga cutie.
Atribuirea siguranţelor

268Îngrijirea autovehicululuiNr.Circuit1–2Priza pentru remorcă3Sistemul de asistenţă la parcare4Sistem de reducere catalitică
selectivă5–6–7Scaun cu reglaj electric8–9Sistem de reducere catalitică
selectivă10Senzor de oxid de azot11Modulul remorcă/cuplă remorcă12Modulul pentru remorcă13Priza pentru remorcă14–15–16Oglinda interioară / camera
video retrovizoare17Priza de curent18–Nr.Circuit19Încălzirea volanului20Parasolarul21Scaunele faţă încălzite22–23–24Sistem de reducere catalitică
selectivă25–26–27–28–29–30–31–32Sistemul activ de amortizare /
sistemul de avertizare la
părăsirea benzii de rulareTrusa de scule
Uneltele
Unele unelte, inelul de tractare şi
(numai la autovehiculele cu roată de
rezervă) echipamentul de ridicare a autovehiculului sunt amplasate în
compartimentul de depozitare din
podeaua portbagajului.
Deschideţi capacul din partea din faţă
a hayonului.
