102Instrumentele şi comenzileInstrumentele şi
comenzileComenzile .................................. 103
Reglarea volanului ...................103
Comenzile de pe volan ............103
Volanul încălzit ........................ 104
Claxonul .................................. 104
Ştergătoarele/ spălătorul de parbriz .................................... 104
Ştergătorul/ spălătorul de lunetă ...................................... 106
Temperatura exterioară ...........107
Ceasul ..................................... 107
Prizele de curent .....................109
Bricheta ................................... 109
Scrumieră ................................ 110
Lămpile de avertizare, aparatele de măsură şi indicatoarele .........110
Blocul instrumentelor de bord ..110
Vitezometrul ............................ 110
Contorul de kilometraj .............110
Contorul de parcurs .................110
Turometrul ............................... 111
Indicatorul de nivel combustibil 111
Selectorul de combustibil ........112Indicatorul de temperatură a
agentului de răcire motor .......113
Afişajul de service ...................113
Lămpile de control ...................114
Semnalizarea direcţiei .............117
Lampa de avertizare centură de siguranţă ................................. 117
Sistemele airbag şi dispozitivele de pretensionare a centurilor de
siguranţă ................................. 118
Dezactivarea airbagurilor ........118
Sistemul de încărcare ..............118
Lampa de control defecţiuni ....118
Scadenţă verificare service autovehicul ............................. 119
Sistemul de frână şi de ambreiaj .................................. 119
Pedală de acţionare ................119
Frâna de mână electrică ..........119
Defecţiune frână de mână electrică .................................. 120
Sistemul antiblocare frâne (ABS) ...................................... 120
Schimbarea într-o treaptă superioară de viteze ...............120
Servodirecţia ........................... 120
Sistemul de avertizare la părăsirea benzii de rulare .......121
Sistemul ultrasonic de asistenţă la parcare ............................... 121Control electronic de stabilitate
oprit ........................................ 121
Controlul electronic al stabilităţii şi Sistemul de control al
tracţiunii .................................. 121
Sistemul de control antipatinare este deconectat ......................121
Preîncălzirea ........................... 121
Filtrul de particule pentru motor diesel ...................................... 122
AdBlue ..................................... 122
Sistemul de monitorizare a presiunii în anvelope ..............122
Presiunea uleiului de motor .....122
Nivel scăzut al combustibilului . 123
Sistemul antidemaraj ...............123
Puterea motorului este redusă 123
Luminile exterioare ..................123
Faza lungă ............................... 123
Funcţia de asistenţă pentru faza lungă ....................................... 123
Farurile adaptive ......................123
Proiectoarele de ceaţă ............124
Lampa de ceaţă spate .............124
Nivelul scăzut al lichidului de spălare .................................... 124
Control viteză de croazieră ......124
Controlul adaptiv al vitezei de croazieră ................................. 124

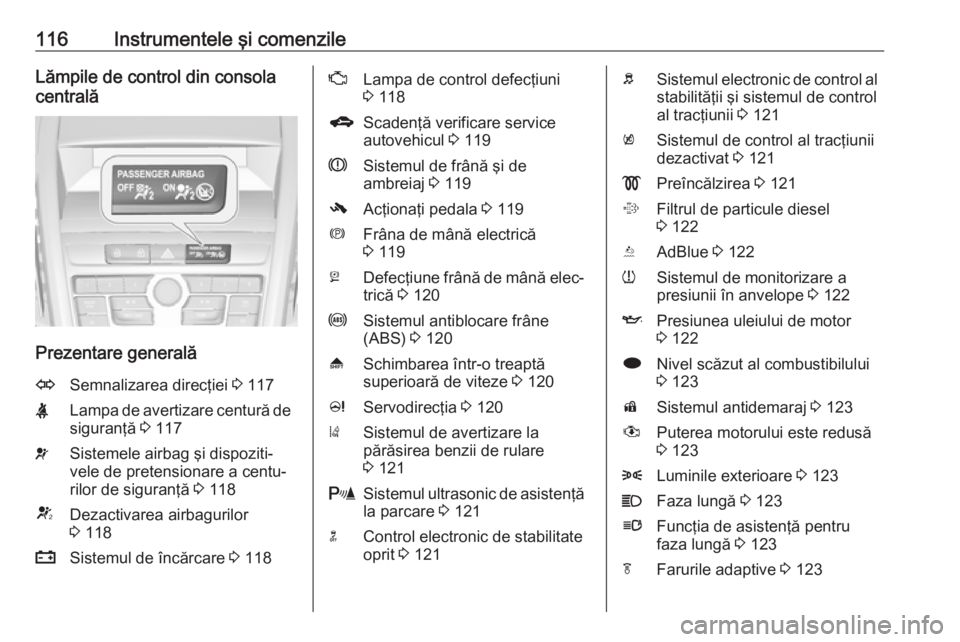

116Instrumentele şi comenzileLămpile de control din consola
centrală
Prezentare generală
OSemnalizarea direcţiei 3 117XLampa de avertizare centură de
siguranţă 3 117vSistemele airbag şi dispoziti‐
vele de pretensionare a centu‐
rilor de siguranţă 3 118VDezactivarea airbagurilor
3 118pSistemul de încărcare 3 118ZLampa de control defecţiuni
3 118gScadenţă verificare service
autovehicul 3 119RSistemul de frână şi de
ambreiaj 3 119-Acţionaţi pedala 3 119mFrâna de mână electrică
3 119jDefecţiune frână de mână elec‐
trică 3 120uSistemul antiblocare frâne
(ABS) 3 120[Schimbarea într-o treaptă
superioară de viteze 3 120cServodirecţia 3 120)Sistemul de avertizare la
părăsirea benzii de rulare
3 121rSistemul ultrasonic de asistenţă
la parcare 3 121nControl electronic de stabilitate
oprit 3 121bSistemul electronic de control al
stabilităţii şi sistemul de control
al tracţiunii 3 121kSistemul de control al tracţiunii
dezactivat 3 121!Preîncălzirea 3 121%Filtrul de particule diesel
3 122YAdBlue 3 122wSistemul de monitorizare a
presiunii în anvelope 3 122IPresiunea uleiului de motor
3 122iNivel scăzut al combustibilului
3 123dSistemul antidemaraj 3 123#Puterea motorului este redusă
3 1238Luminile exterioare 3 123CFaza lungă 3 123lFuncţia de asistenţă pentru
faza lungă 3 123fFarurile adaptive 3 123

120Instrumentele şi comenzileClipeşteFrâna de parcare asistată electronic
nu este complet aplicată sau
eliberată. Cuplaţi contactul, apăsaţi
pedala şi încercaţi să resetaţi
sistemul mai întâi prin eliberarea şi
apoi prin aplicarea frânei electrice de
mână. Dacă m clipeşte în continuare,
întrerupeţi călătoria şi apelaţi la un
atelier service.
Defecţiune frână de mână electrică
j se aprinde sau clipeşte în galben.
Se aprinde Frâna electrică de mână funcţionează
defectuos 3 191.
Clipeşte Frâna electrică de mână este în
modul service. Opriţi autovehiculul,
aplicaţi şi eliberaţi frâna electrică de
mână pentru resetare.9 Avertisment
Apelaţi imediat la un atelier service
autorizat pentru remedierea
cauzei defecţiunii.
Sistemul antiblocare frâne
(ABS)
u se aprinde în galben.
Se aprinde timp de câteva secunde
după cuplarea contactului. Sistemul
este gata de funcţionare după
stingerea lămpii de control.
Dacă lampa de control nu se stinge
după câteva secunde sau se aprinde
în timpul mersului, înseamnă că
există o defecţiune la sistemul ABS.
Sistemul de frânare va funcţiona în
continuare, dar fără a beneficia de
reglarea oferită de sistemul ABS.
Sistemul antiblocare frâne 3 190.
Schimbarea într-o treaptă
superioară de viteze
[ luminează în verde sub forma unei
lămpi de control sau apare sub formă unui simbol în Centrul de informaţii
pentru şofer cu afişaj superior
combinat atunci când se recomandă
cuplarea unei trepte superioare de
viteză pentru economisirea
combustibilului.
La unele versiuni, indicarea
schimbării treptei de viteză apare sub
forma unei pagini complete de tip
popup în Centrul de informaţii pentru
şofer.
Sistemul de asistenţă la conducere
EcoFlex 3 136.
Servodirecţia
c se aprinde în galben.
Se aprinde cu servodirecţia
redusă
Servodirecţia este redusă datorită supraîncălzirii sistemului. Lampa de
control se stinge când sistemul s-a
răcit.

190Conducerea şi utilizarea autovehicululuiFrâneleSistemul de frânare cuprinde două
circuite independente de frânare.
Dacă unul dintre circuite se
defectează, autoturismul poate fi
frânat prin intermediul celuilalt circuit.
Însă efectul de frânare se realizează
numai la apăsarea fermă a pedalei de frână. Pentru acest lucru este
necesară o forţă considerabil mai
mare. Distanţa de frânare este mai
mare. Apelaţi imediat la un atelier
service pentru asistenţă, înainte de a
vă continua călătoria.
Când motorul nu funcţionează,
funcţia de asistare a frânării este
inactivată după una sau două
acţionări ale pedalei. Efectul de
frânare nu este redus, însă frânarea
necesită o forţă considerabil mai
mare. Este foarte important să aveţi
în vedere acest amănunt atunci când autovehiculul este tractat.
Lampa de control R 3 119.Sistemul antiblocare frâne
Sistemul antiblocare frâne (ABS)
previne blocarea roţilor.
Sistemul ABS începe să regleze
presiunea de frânare imediat ce o
roată prezintă tendinţă de blocare.
Autovehiculul rămâne manevrabil,
chiar în cursul frânărilor bruşte.
Acţiunea sistemului ABS este
semnalată printr-o vibraţie a pedalei
de frână şi zgomotul caracteristic procesului de reglare.
Pentru frânare optimă, menţineţi
apăsată pedala de frână pe întreaga
durată a procesului de frânare,
neluând în considerare pulsarea
pedalei. Nu reduceţi forţa exercitată
asupra pedalei de frână.
După demarare, sistemul efectuează
o autotestare care poate fi sonoră.
Lampa de control u 3 120.
Lampa de frână adaptabilă
În timpul frânării de urgenţă, toate
cele trei lămpi de frână clipesc pe
durata controlului ABS.Defecţiuni9 Avertisment
Dacă există o defecţiune în
sistemul ABS, roţile se pot bloca la frânarea bruscă a autovehiculului. Avantajele sistemului ABS nu mai
sunt disponibile. În cursul
frânărilor bruşte, autovehiculul nu
mai poate fi controlat şi poate intra
în derapaj.
Apelaţi la un atelier service pentru
remedierea defecţiunii.

250Îngrijirea autovehicululuiLichidul de spălare
Completaţi cu apă curată în amestec
cu o cantitate corespunzătoare de soluţie de spălare pentru parbriz cu
conţinut de antigel omologată.
Atenţie
Numai un lichid de spălare cu o
concentraţie suficientă de aditiv
antigel asigură protecţie la
temperaturi scăzute sau în cazul
unei scăderi bruşte a temperaturii.
Frânele
În cazul grosimii minime a garniturilor
de frână, se aude un scârţâit în timpul
frânării.
Se poate continua deplasarea, însă
solicitaţi în cel mai scurt timp posibil
înlocuirea garniturilor de frână.
După înlocuirea garniturilor de frână,
nu frânaţi excesiv dacă nu este
absolut necesar în cursul primelor
deplasări.
Lichidul de frână9 Avertisment
Lichidul de frână este toxic şi
coroziv. Evitaţi contactul cu ochii,
pielea, tapiţeria şi suprafeţele
vopsite.
Nivelul lichidului de frână trebuie să
fie între marcajele MIN şi MAX
indicate.
Dacă nivelul lichidului este mai mic
decât nivelul MIN, solicitaţi asistenţă
din partea unui atelier de service.
Lichidul de frână şi de ambreiaj
3 295.
Bateria autovehiculului Autovehiculele fără sistem de oprire-
pornire vor fi echipate cu o baterie cu
acid şi plumb. Autovehiculele cu
sistem de oprire-pornire vor fi
echipate cu o baterie AGM care nu
este o baterie cu acid şi plumb.

Îngrijirea autovehiculului251Bateria autovehiculului este fără
întreţinere, cu condiţia ca modul de utilizare să asigure încărcarea
suficientă a bateriei. Conducerea pe distanţe scurte şi pornirile frecvente
pot duce la descărcarea bateriei.
Evitaţi utilizarea de consumatori
electrici inutili.
Bateriile nu vor fi eliminate odată cu
gunoiul menajer. Acestea vor fi
eliminate prin intermediul unui centru
adecvat de reciclare.
Staţionarea autovehiculului pentru o
perioadă mai lungă de 4 săptămâni
poate provoca descărcarea bateriei.
Deconectaţi borna negativă a bateriei
autovehiculului.
Asiguraţi-vă că este decuplat
contactul înaintea conectării sau
deconectării bateriei autovehiculului.
Funcţia de protecţie împotriva
descărcării bateriei autovehiculului
3 162.
Înlocuirea bateriei autovehiculului Notă
Orice deviere de la instrucţiunile
furnizate în această secţiune pot
duce la o dezactivare temporară a
sistemului de oprire-pornire.
Când este înlocuită bateria
autovehiculului, asiguraţi-vă că nu
există orificii de ventilaţie deschise în
apropierea bornei pozitive. Dacă este un orificiu de ventilaţie deschis înaceastă zonă, trebuie închis cu un
capac fals şi vetilaţia din apropierea
bornei negative trebuie deschisă.
Utilizaţi numai baterii ale
autovehiculelor care permit montarea
cutiei de siguranţe deasupra bateriei
autovehiculului.
La autovehiculele cu sistem start/
stop, asiguraţi-vă că bateria AGM (cu
covor de sticlă absorbantă) este
înlocuită cu o baterie AGM.
O baterie AGM poate fi identificată cu
ajutorul unei etichete de pe baterie.
Vă recomandăm să utilizaţi o baterie
pentru autovehicul originală Opel.
Notă
Utilizarea unei baterii a
autovehiculului AGM diferite de
bateria originală Opel poate duce la
o performanţă mai redusă a
sistemului de oprire-pornire.
Vă recomandăm să înlocuiţi bateria
autovehiculului la un atelier service
specializat.
Sistemul de oprire-pornire 3 177.

264Îngrijirea autovehicululuiNr.Circuit1Modulul de comandă al moto‐
rului2Sonda lambda3Injecţia de combustibil / sistemul
de aprindere4Injecţia de combustibil / sistemul de aprindere5–6Încălzirea oglinzilor retrovizoare
exterioare / sistemul de alarmă
antifurt7Comanda ventilatorului /
modulul de comandă a moto‐
rului / modulul de comandă a
transmisiei8Sonda lambda / răcirea moto‐
rului9Senzorul lunetei10Senzorul bateriei11Eliberare hayon12Faruri adaptive / sistemul de
control automat al luminilor13Sistemul ABSNr.Circuit14Ştergătorul de lunetă15Modulul de comandă al moto‐
rului16Demarorul17Modulul de comandă al transmi‐ siei18Luneta încălzită19Geamurile faţă acţionate electric20Geamurile spate acţionate elec‐
tric21Centrul electric spate22Faza lungă stânga (halogen)23Sistemul de spălare a farurilor24Faza scurtă dreapta (Xenon)25Faza scurtă stânga (Xenon)26Proiectoarele de ceaţă27Încălzirea motorinei28Sistemul de oprire-pornire29Frâna de mână electrică30Sistemul ABS

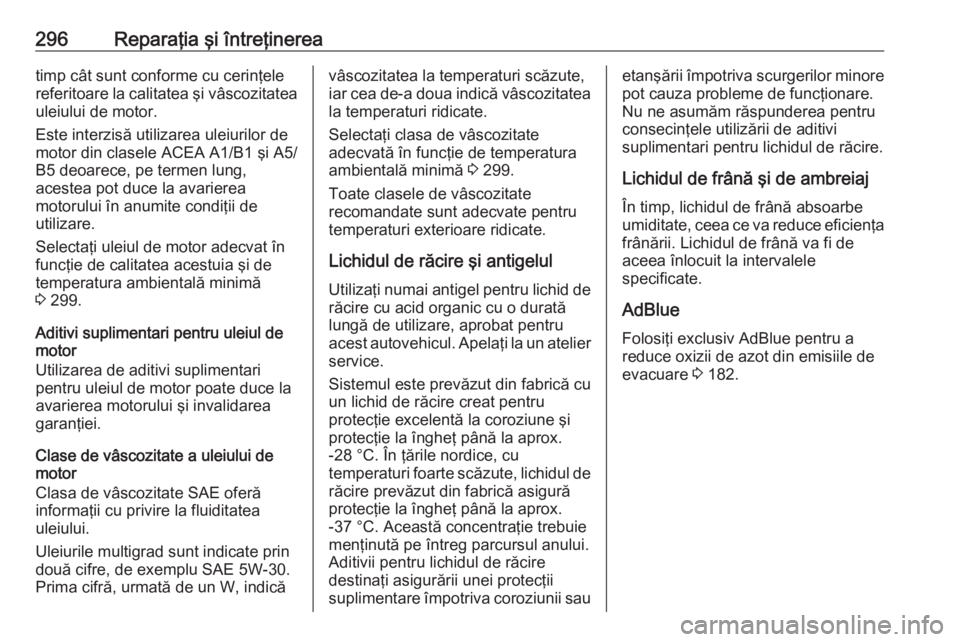

296Reparaţia şi întreţinereatimp cât sunt conforme cu cerinţele
referitoare la calitatea şi vâscozitatea
uleiului de motor.
Este interzisă utilizarea uleiurilor de
motor din clasele ACEA A1/B1 şi A5/
B5 deoarece, pe termen lung,
acestea pot duce la avarierea
motorului în anumite condiţii de
utilizare.
Selectaţi uleiul de motor adecvat în
funcţie de calitatea acestuia şi de
temperatura ambientală minimă
3 299.
Aditivi suplimentari pentru uleiul de motor
Utilizarea de aditivi suplimentari
pentru uleiul de motor poate duce la
avarierea motorului şi invalidarea
garanţiei.
Clase de vâscozitate a uleiului de
motor
Clasa de vâscozitate SAE oferă
informaţii cu privire la fluiditatea
uleiului.
Uleiurile multigrad sunt indicate prin două cifre, de exemplu SAE 5W-30.
Prima cifră, urmată de un W, indicăvâscozitatea la temperaturi scăzute,
iar cea de-a doua indică vâscozitatea la temperaturi ridicate.
Selectaţi clasa de vâscozitate
adecvată în funcţie de temperatura
ambientală minimă 3 299.
Toate clasele de vâscozitate
recomandate sunt adecvate pentru
temperaturi exterioare ridicate.
Lichidul de răcire şi antigelul
Utilizaţi numai antigel pentru lichid de răcire cu acid organic cu o durată
lungă de utilizare, aprobat pentru
acest autovehicul. Apelaţi la un atelier
service.
Sistemul este prevăzut din fabrică cu
un lichid de răcire creat pentru
protecţie excelentă la coroziune şi
protecţie la îngheţ până la aprox.
-28 °C. În ţările nordice, cu
temperaturi foarte scăzute, lichidul de răcire prevăzut din fabrică asigură
protecţie la îngheţ până la aprox.
-37 °C. Această concentraţie trebuie
menţinută pe întreg parcursul anului.
Aditivii pentru lichidul de răcire
destinaţi asigurării unei protecţii
suplimentare împotriva coroziunii sauetanşării împotriva scurgerilor minore pot cauza probleme de funcţionare.
Nu ne asumăm răspunderea pentru
consecinţele utilizării de aditivi
suplimentari pentru lichidul de răcire.
Lichidul de frână şi de ambreiaj
În timp, lichidul de frână absoarbe
umiditate, ceea ce va reduce eficienţa frânării. Lichidul de frână va fi de
aceea înlocuit la intervalele
specificate.
AdBlue Folosiţi exclusiv AdBlue pentru a
reduce oxizii de azot din emisiile de evacuare 3 182.

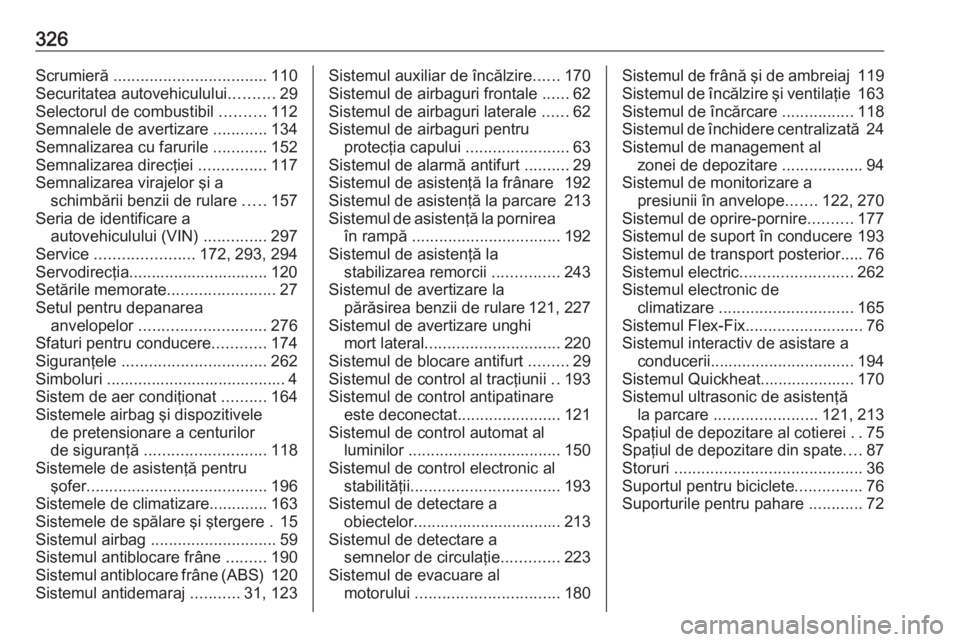

326Scrumieră .................................. 110
Securitatea autovehiculului ..........29
Selectorul de combustibil ..........112
Semnalele de avertizare ............134
Semnalizarea cu farurile ............152
Semnalizarea direcţiei ...............117
Semnalizarea virajelor şi a schimbării benzii de rulare .....157
Seria de identificare a autovehiculului (VIN) ..............297
Service ...................... 172, 293, 294
Servodirecţia............................... 120
Setările memorate ........................27
Setul pentru depanarea anvelopelor ............................ 276
Sfaturi pentru conducere ............174
Siguranţele ................................ 262
Simboluri ........................................ 4
Sistem de aer condiţionat ..........164
Sistemele airbag şi dispozitivele de pretensionare a centurilor
de siguranţă ........................... 118
Sistemele de asistenţă pentru şofer ........................................ 196
Sistemele de climatizare............. 163
Sistemele de spălare şi ştergere . 15
Sistemul airbag ............................ 59
Sistemul antiblocare frâne .........190
Sistemul antiblocare frâne (ABS) 120
Sistemul antidemaraj ...........31, 123Sistemul auxiliar de încălzire ......170
Sistemul de airbaguri frontale ......62
Sistemul de airbaguri laterale ......62
Sistemul de airbaguri pentru protecţia capului .......................63
Sistemul de alarmă antifurt ..........29
Sistemul de asistenţă la frânare 192
Sistemul de asistenţă la parcare 213
Sistemul de asistenţă la pornirea în rampă ................................. 192
Sistemul de asistenţă la stabilizarea remorcii ...............243
Sistemul de avertizare la părăsirea benzii de rulare 121, 227
Sistemul de avertizare unghi mort lateral .............................. 220
Sistemul de blocare antifurt .........29
Sistemul de control al tracţiunii ..193
Sistemul de control antipatinare este deconectat .......................121
Sistemul de control automat al luminilor .................................. 150
Sistemul de control electronic al stabilităţii ................................. 193
Sistemul de detectare a obiectelor................................. 213
Sistemul de detectare a semnelor de circulaţie .............223
Sistemul de evacuare al motorului ................................ 180Sistemul de frână şi de ambreiaj 119
Sistemul de încălzire şi ventilaţie 163
Sistemul de încărcare ................118
Sistemul de închidere centralizată 24
Sistemul de management al zonei de depozitare ..................94
Sistemul de monitorizare a presiunii în anvelope .......122, 270
Sistemul de oprire-pornire ..........177
Sistemul de suport în conducere 193
Sistemul de transport posterior..... 76
Sistemul electric ......................... 262
Sistemul electronic de climatizare .............................. 165
Sistemul Flex-Fix ..........................76
Sistemul interactiv de asistare a conducerii ................................ 194
Sistemul Quickheat..................... 170
Sistemul ultrasonic de asistenţă la parcare ....................... 121, 213
Spaţiul de depozitare al cotierei ..75
Spaţiul de depozitare din spate ....87
Storuri .......................................... 36
Suportul pentru biciclete ...............76
Suporturile pentru pahare ............72
