OPEL ZAFIRA C 2016 Manuale di uso e manutenzione (in Italian)

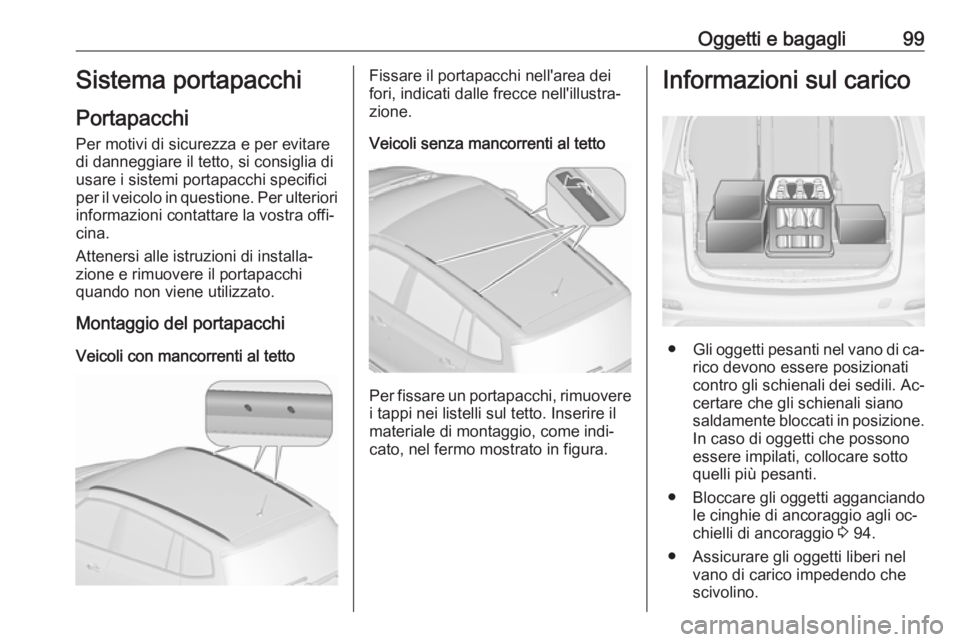

Oggetti e bagagli99Sistema portapacchi
Portapacchi
Per motivi di sicurezza e per evitare di danneggiare il tetto, si consiglia di
usare i sistemi portapacchi specifici
per il veicolo in questione. Per ulteriori
informazioni contattare la vostra offi‐
cina.
Attenersi alle istruzioni di installa‐
zione e rimuovere il portapacchi
quando non viene utilizzato.
Montaggio del portapacchi
Veicoli con mancorrenti al tettoFissare il portapacchi nell'area dei
fori, indicati dalle frecce nell'illustra‐
zione.
Veicoli senza mancorrenti al tetto
Per fissare un portapacchi, rimuovere i tappi nei listelli sul tetto. Inserire il
materiale di montaggio, come indi‐
cato, nel fermo mostrato in figura.
Informazioni sul carico
● Gli oggetti pesanti nel vano di ca‐
rico devono essere posizionati
contro gli schienali dei sedili. Ac‐
certare che gli schienali siano
saldamente bloccati in posizione.
In caso di oggetti che possono
essere impilati, collocare sotto quelli più pesanti.
● Bloccare gli oggetti agganciando le cinghie di ancoraggio agli oc‐
chielli di ancoraggio 3 94.
● Assicurare gli oggetti liberi nel vano di carico impedendo che
scivolino.

100Oggetti e bagagli●Evitare che il carico sporga sopra
il bordo superiore degli schienali.
● Non collocare oggetti sulla coper‐
tura del vano di carico o sul qua‐
dro strumenti.
● Il carico non deve ostacolare il movimento dei pedali, del freno
di stazionamento e della leva se‐ lettrice, e neppure la libertà di
movimento del conducente. Non
collocare oggetti nell'abitacolo
senza assicurarli.
● Non viaggiare con il vano di ca‐ rico aperto.9Avvertenza
Assicurarsi sempre che il carico
sia fissato saldamente sul veicolo. In caso contrario, gli oggetti po‐
trebbero essere proiettati all'in‐ terno del veicolo causando lesioni alle persone o danni al carico o
alla vettura.
● Il carico utile è la differenza tra la
massa complessiva ammessa a
pieno carico (vedere la targhetta
del veicolo 3 291) e la massa a
vuoto secondo la normativa CE.
Per calcolare il carico utile, inse‐ rire i dati per il proprio veicolo
nella Tabella dei pesi all'inizio del
presente manuale.
La massa a vuoto CE include il
peso del conducente ( 68 kg), del
bagaglio (7 kg) e dei liquidi (con
serbatoio pieno al 90 %).
Accessori e attrezzature opzio‐
nali aumentano la massa a
vuoto.
● La presenza di un carico sul tetto
aumenta la sensibilità del veicolo
ai venti trasversali e influisce ne‐
gativamente sul comportamento
direzionale del veicolo, dal mo‐
mento che ne sposta verso l'alto
il baricentro. Distribuire il carico in
modo uniforme e assicurarlo cor‐ rettamente con cinghie di fissag‐
gio. Regolare la pressione dei
pneumatici e la velocità di marcia in base alle condizioni di carico
del veicolo. Controllare e tendere
frequentemente le cinghie di fis‐
saggio.Non viaggiare a velocità superiori
a 120 km/h.
Il carico sul tetto consentito è di
75 kg per veicoli sprovvisti di
mancorrenti al tetto e 100 kg per veicoli con mancorrenti al tetto. Il carico sul tetto è il peso combi‐
nato di portapacchi e carico.

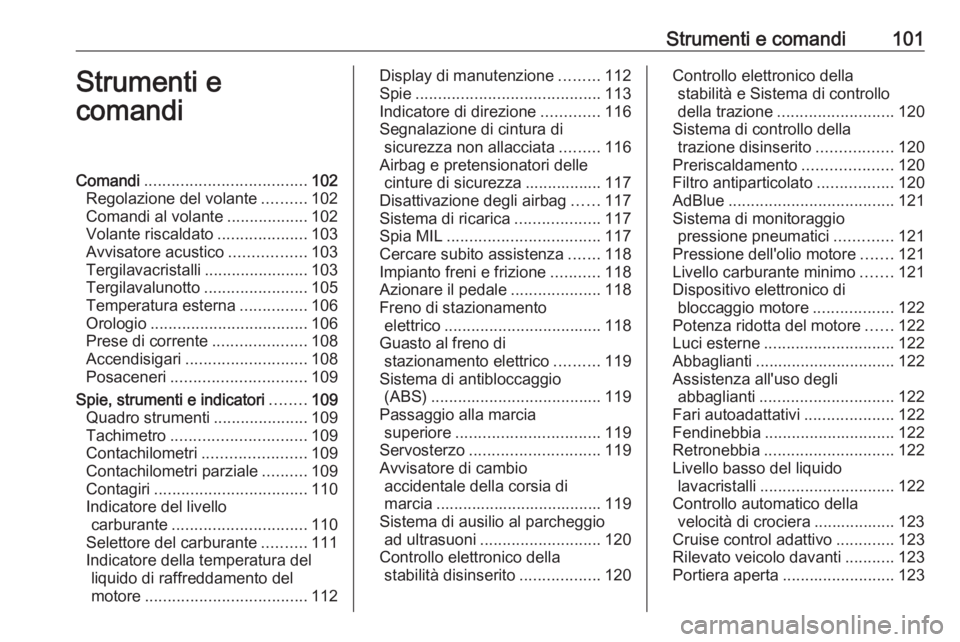

Strumenti e comandi101Strumenti e
comandiComandi .................................... 102
Regolazione del volante ..........102
Comandi al volante ..................102
Volante riscaldato ....................103
Avvisatore acustico .................103
Tergilavacristalli .......................103
Tergilavalunotto .......................105
Temperatura esterna ...............106
Orologio ................................... 106
Prese di corrente .....................108
Accendisigari ........................... 108
Posaceneri .............................. 109
Spie, strumenti e indicatori ........109
Quadro strumenti .....................109
Tachimetro .............................. 109
Contachilometri .......................109
Contachilometri parziale ..........109
Contagiri .................................. 110
Indicatore del livello carburante .............................. 110
Selettore del carburante ..........111
Indicatore della temperatura del liquido di raffreddamento del
motore .................................... 112Display di manutenzione .........112
Spie ......................................... 113
Indicatore di direzione .............116
Segnalazione di cintura di sicurezza non allacciata .........116
Airbag e pretensionatori delle cinture di sicurezza ................. 117
Disattivazione degli airbag ......117
Sistema di ricarica ...................117
Spia MIL .................................. 117
Cercare subito assistenza .......118
Impianto freni e frizione ...........118
Azionare il pedale ....................118
Freno di stazionamento elettrico ................................... 118
Guasto al freno di stazionamento elettrico ..........119
Sistema di antibloccaggio (ABS) ...................................... 119
Passaggio alla marcia superiore ................................ 119
Servosterzo ............................. 119
Avvisatore di cambio accidentale della corsia di
marcia ..................................... 119
Sistema di ausilio al parcheggio ad ultrasuoni ........................... 120
Controllo elettronico della stabilità disinserito ..................120Controllo elettronico della
stabilità e Sistema di controllo
della trazione .......................... 120
Sistema di controllo della trazione disinserito .................120
Preriscaldamento ....................120
Filtro antiparticolato .................120
AdBlue ..................................... 121
Sistema di monitoraggio pressione pneumatici .............121
Pressione dell'olio motore .......121
Livello carburante minimo .......121
Dispositivo elettronico di bloccaggio motore ..................122
Potenza ridotta del motore ......122
Luci esterne ............................. 122
Abbaglianti ............................... 122
Assistenza all'uso degli abbaglianti .............................. 122
Fari autoadattativi ....................122
Fendinebbia ............................. 122
Retronebbia ............................. 122
Livello basso del liquido lavacristalli .............................. 122
Controllo automatico della velocità di crociera .................. 123
Cruise control adattivo .............123
Rilevato veicolo davanti ...........123
Portiera aperta ......................... 123

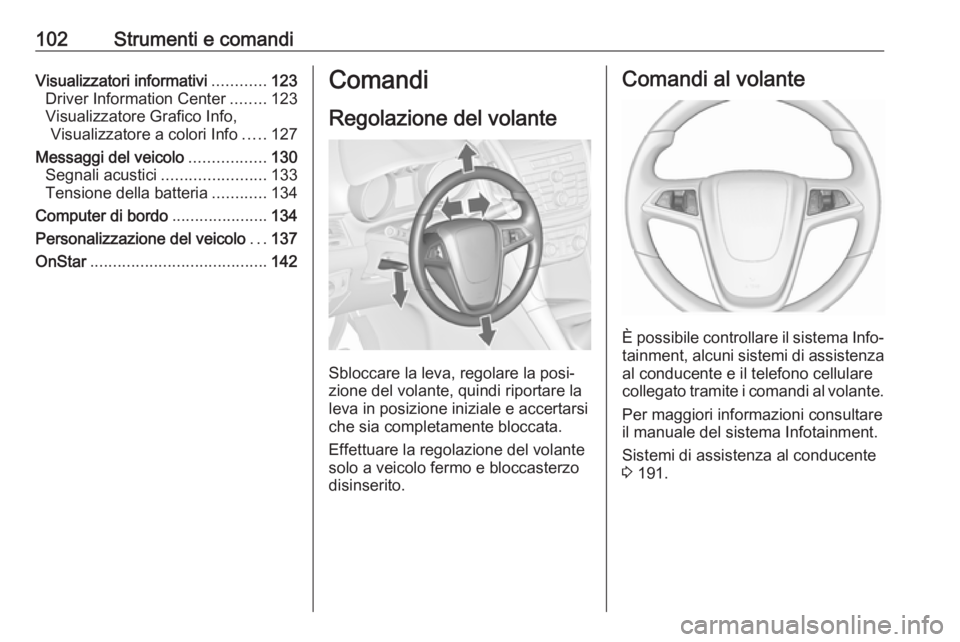

102Strumenti e comandiVisualizzatori informativi............123
Driver Information Center ........123
Visualizzatore Grafico Info, Visualizzatore a colori Info .....127
Messaggi del veicolo .................130
Segnali acustici .......................133
Tensione della batteria ............134
Computer di bordo .....................134
Personalizzazione del veicolo ...137
OnStar ....................................... 142Comandi
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Comandi al volante
È possibile controllare il sistema Info‐ tainment, alcuni sistemi di assistenza al conducente e il telefono cellulare
collegato tramite i comandi al volante.
Per maggiori informazioni consultare
il manuale del sistema Infotainment.
Sistemi di assistenza al conducente
3 191.

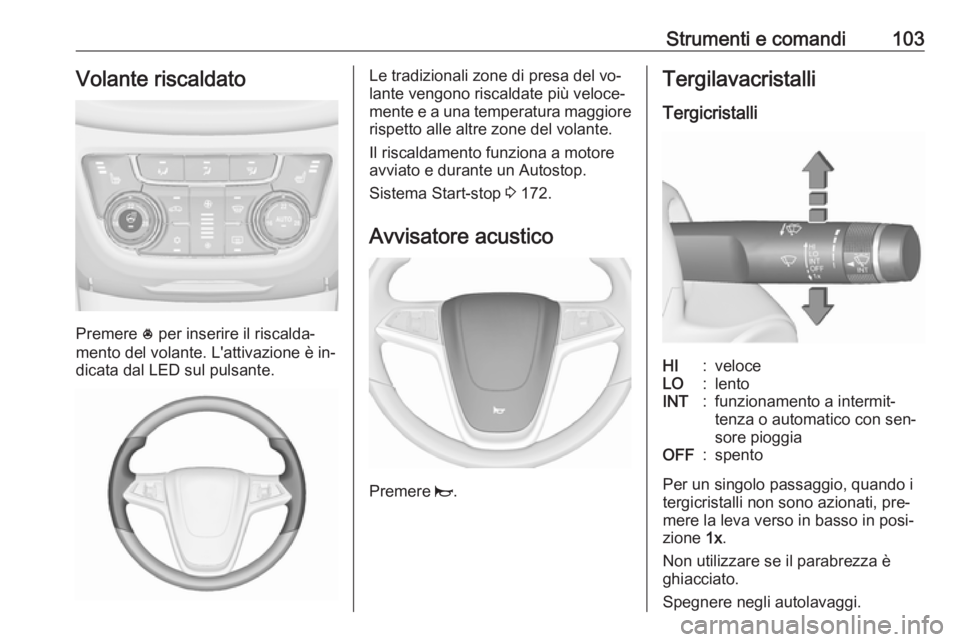

Strumenti e comandi103Volante riscaldato
Premere * per inserire il riscalda‐
mento del volante. L'attivazione è in‐
dicata dal LED sul pulsante.
Le tradizionali zone di presa del vo‐
lante vengono riscaldate più veloce‐
mente e a una temperatura maggiore rispetto alle altre zone del volante.
Il riscaldamento funziona a motore
avviato e durante un Autostop.
Sistema Start-stop 3 172.
Avvisatore acustico
Premere j.
Tergilavacristalli
TergicristalliHI:veloceLO:lentoINT:funzionamento a intermit‐
tenza o automatico con sen‐
sore pioggiaOFF:spento
Per un singolo passaggio, quando i
tergicristalli non sono azionati, pre‐
mere la leva verso in basso in posi‐
zione 1x.
Non utilizzare se il parabrezza è
ghiacciato.
Spegnere negli autolavaggi.

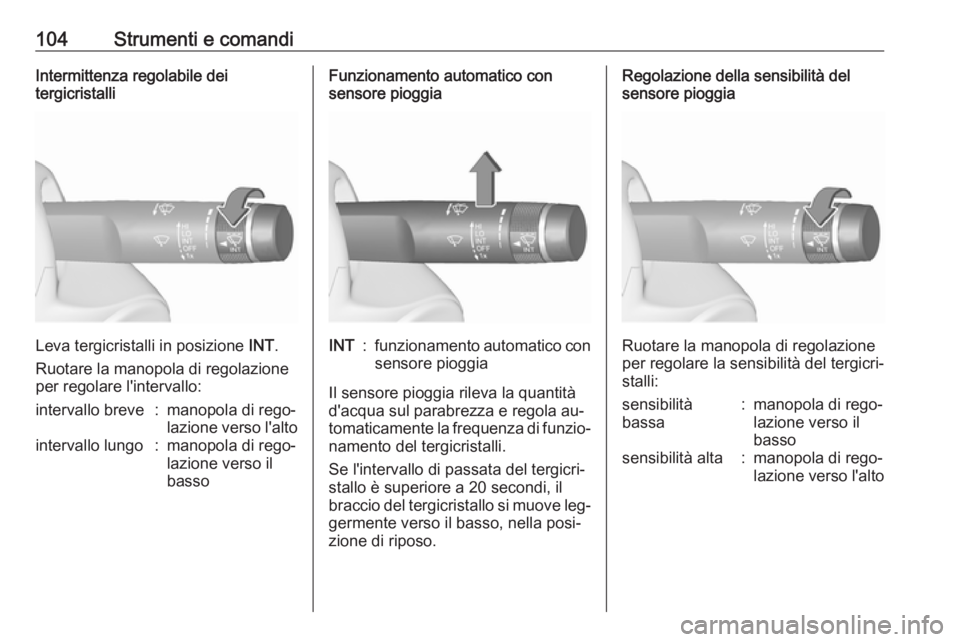

104Strumenti e comandiIntermittenza regolabile dei
tergicristalli
Leva tergicristalli in posizione INT.
Ruotare la manopola di regolazione
per regolare l'intervallo:
intervallo breve:manopola di rego‐
lazione verso l'altointervallo lungo:manopola di rego‐
lazione verso il
bassoFunzionamento automatico con
sensore pioggiaINT:funzionamento automatico con
sensore pioggia
Il sensore pioggia rileva la quantità
d'acqua sul parabrezza e regola au‐
tomaticamente la frequenza di funzio‐ namento del tergicristalli.
Se l'intervallo di passata del tergicri‐
stallo è superiore a 20 secondi, il
braccio del tergicristallo si muove leg‐ germente verso il basso, nella posi‐
zione di riposo.
Regolazione della sensibilità del
sensore pioggia
Ruotare la manopola di regolazione
per regolare la sensibilità del tergicri‐ stalli:
sensibilità
bassa:manopola di rego‐
lazione verso il
bassosensibilità alta:manopola di rego‐
lazione verso l'alto

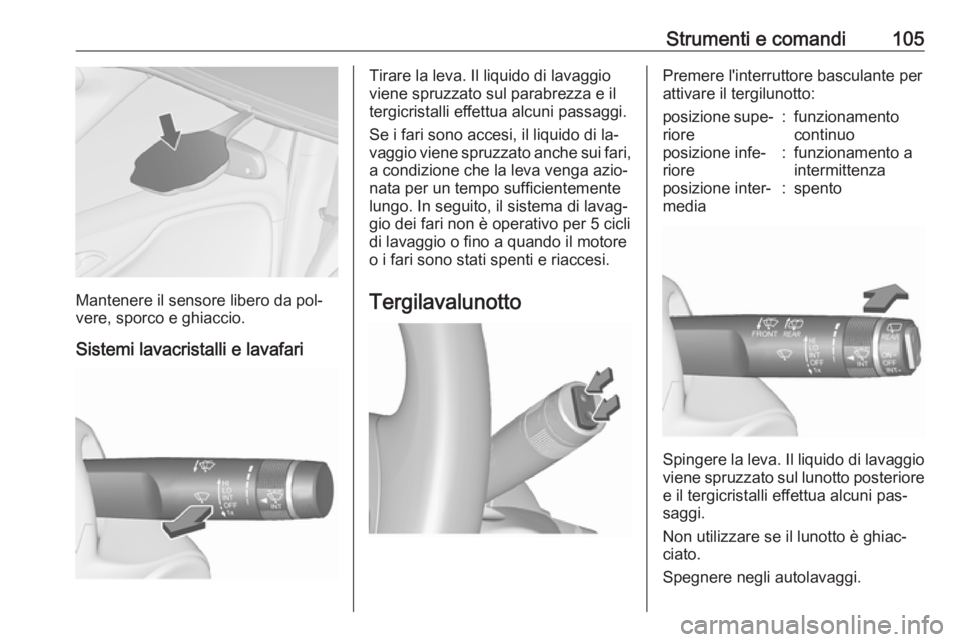

Strumenti e comandi105
Mantenere il sensore libero da pol‐
vere, sporco e ghiaccio.
Sistemi lavacristalli e lavafari
Tirare la leva. Il liquido di lavaggio
viene spruzzato sul parabrezza e il
tergicristalli effettua alcuni passaggi.
Se i fari sono accesi, il liquido di la‐
vaggio viene spruzzato anche sui fari,
a condizione che la leva venga azio‐
nata per un tempo sufficientemente
lungo. In seguito, il sistema di lavag‐
gio dei fari non è operativo per 5 cicli di lavaggio o fino a quando il motore
o i fari sono stati spenti e riaccesi.
TergilavalunottoPremere l'interruttore basculante per
attivare il tergilunotto:posizione supe‐
riore:funzionamento
continuoposizione infe‐
riore:funzionamento a
intermittenzaposizione inter‐
media:spento
Spingere la leva. Il liquido di lavaggio
viene spruzzato sul lunotto posteriore
e il tergicristalli effettua alcuni pas‐
saggi.
Non utilizzare se il lunotto è ghiac‐
ciato.
Spegnere negli autolavaggi.

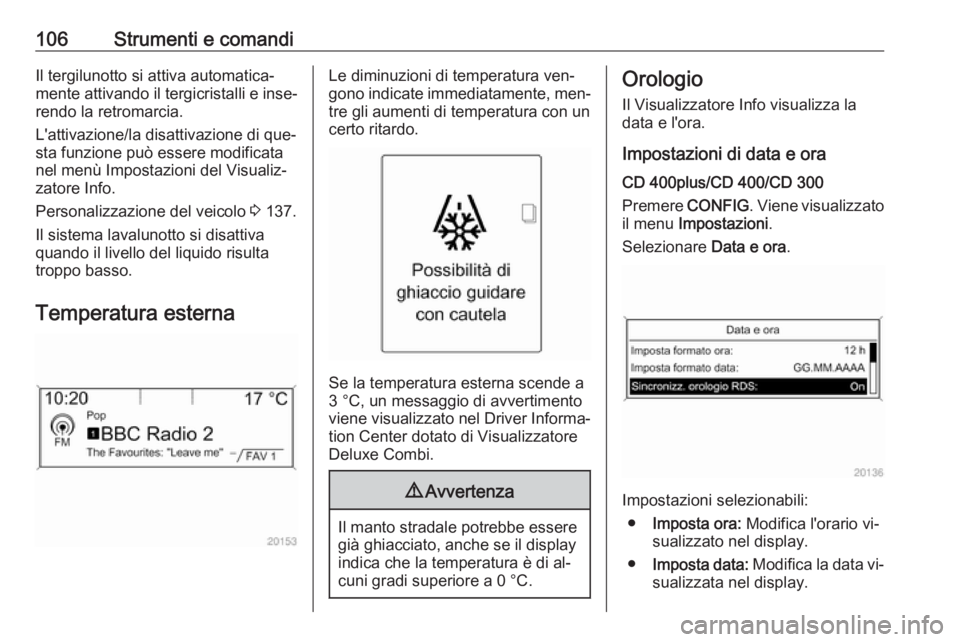

106Strumenti e comandiIl tergilunotto si attiva automatica‐
mente attivando il tergicristalli e inse‐
rendo la retromarcia.
L'attivazione/la disattivazione di que‐
sta funzione può essere modificata
nel menù Impostazioni del Visualiz‐ zatore Info.
Personalizzazione del veicolo 3 137.
Il sistema lavalunotto si disattiva
quando il livello del liquido risulta
troppo basso.
Temperatura esternaLe diminuzioni di temperatura ven‐
gono indicate immediatamente, men‐
tre gli aumenti di temperatura con un
certo ritardo.
Se la temperatura esterna scende a
3 °C, un messaggio di avvertimento
viene visualizzato nel Driver Informa‐
tion Center dotato di Visualizzatore
Deluxe Combi.
9 Avvertenza
Il manto stradale potrebbe essere
già ghiacciato, anche se il display
indica che la temperatura è di al‐
cuni gradi superiore a 0 °C.
Orologio
Il Visualizzatore Info visualizza ladata e l'ora.
Impostazioni di data e ora CD 400plus/CD 400/CD 300
Premere CONFIG. Viene visualizzato
il menu Impostazioni .
Selezionare Data e ora.
Impostazioni selezionabili:
● Imposta ora: Modifica l'orario vi‐
sualizzato nel display.
● Imposta data: Modifica la data vi‐
sualizzata nel display.

Strumenti e comandi107●Imposta formato ora : Modifica la
visualizzazione dell'orario fra le
modalità 12 h e 24 h .
● Imposta formato data : Modifica la
visualizzazione della data fra le
modalità MM/GG/AAAA e
GG.MM.AAAA .
● Sincronizz. orologio RDS : Il se‐
gnale RDS della maggior parte
dei trasmettitori VHF imposta au‐
tomaticamente l'orario. La sin‐
cronizzazione con il tempo RDS
può richiedere alcuni minuti. Al‐
cuni trasmettitori potrebbero in‐
viare un segnale orario errato. In tal caso si consiglia di disattivare la sincronizzazione automatica
dell'ora.
Personalizzazione del veicolo 3 137.
Impostazioni di data e ora Navi 950/Navi 650/CD 600
Premere CONFIG e quindi selezio‐
nare la voce del menu Data e ora per
visualizzare il sottomenu rispettivo.
Avviso
Se Sincronizz. orologio RDS è atti‐
vato, la data e l'ora sono automati‐
camente impostate dal sistema.
Ulteriori informazioni sono riportate
nel manuale del sistema Infotain‐
ment.
Impostazione dell'ora
Per regolare le impostazioni dell'ora,
selezionare la voce del menu Imposta
ora . Ruotare la manopola multifun‐
zione per regolare la prima imposta‐
zione.
Premere la manopola multifunzione
per confermare l'immissione. Lo
sfondo colorato passa alla succes‐
siva impostazione.
Regolare tutte le impostazioni.
Impostare la data
Per regolare le impostazioni dell'ora,
selezionare la voce del menu Imposta
data . Ruotare la manopola multifun‐
zione per regolare la prima imposta‐
zione.
Premere la manopola multifunzione
per confermare l'immissione. Lo
sfondo colorato passa alla succes‐
siva impostazione.
Regolare tutte le impostazioni.
Formato dell'ora
Per selezionare il formato dell'ora de‐ siderato, selezionare Imposta
formato ora . Attivare 12 ore o 24 ore .
Personalizzazione del veicolo 3 137.

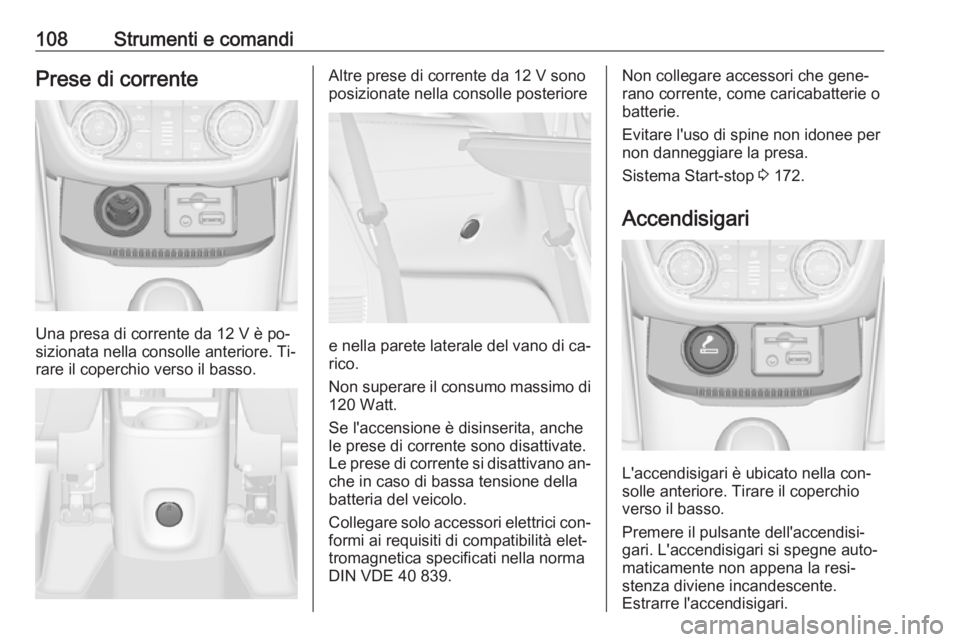

108Strumenti e comandiPrese di corrente
Una presa di corrente da 12 V è po‐
sizionata nella consolle anteriore. Ti‐
rare il coperchio verso il basso.
Altre prese di corrente da 12 V sono
posizionate nella consolle posteriore
e nella parete laterale del vano di ca‐
rico.
Non superare il consumo massimo di 120 Watt.
Se l'accensione è disinserita, anche
le prese di corrente sono disattivate.
Le prese di corrente si disattivano an‐ che in caso di bassa tensione della
batteria del veicolo.
Collegare solo accessori elettrici con‐
formi ai requisiti di compatibilità elet‐
tromagnetica specificati nella norma
DIN VDE 40 839.
Non collegare accessori che gene‐
rano corrente, come caricabatterie o
batterie.
Evitare l'uso di spine non idonee per
non danneggiare la presa.
Sistema Start-stop 3 172.
Accendisigari
L'accendisigari è ubicato nella con‐
solle anteriore. Tirare il coperchio
verso il basso.
Premere il pulsante dell'accendisi‐
gari. L'accendisigari si spegne auto‐
maticamente non appena la resi‐
stenza diviene incandescente.
Estrarre l'accendisigari.
