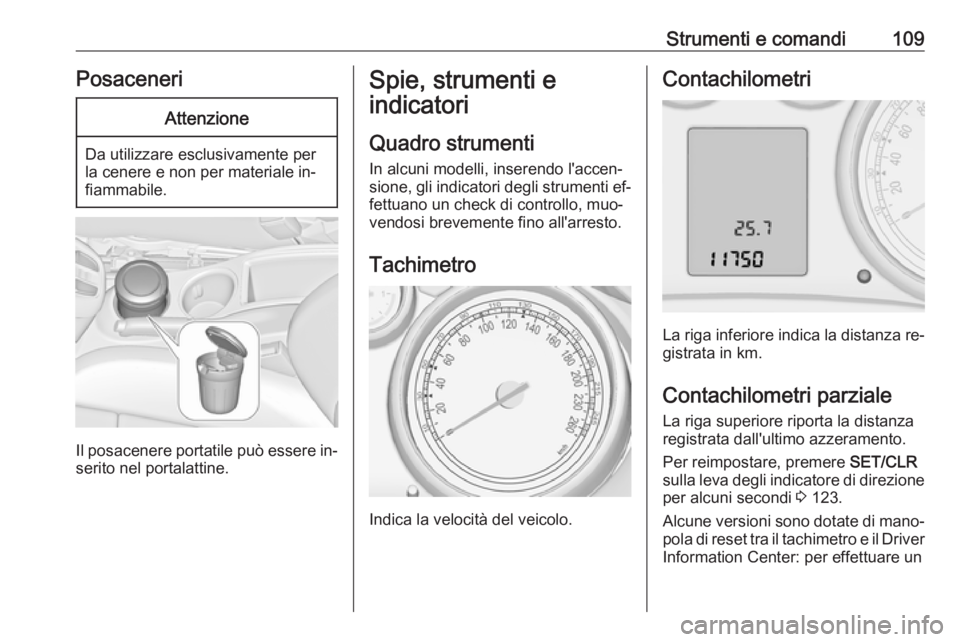

Strumenti e comandi109PosaceneriAttenzione
Da utilizzare esclusivamente per
la cenere e non per materiale in‐
fiammabile.
Il posacenere portatile può essere in‐
serito nel portalattine.
Spie, strumenti e
indicatori
Quadro strumenti
In alcuni modelli, inserendo l'accen‐
sione, gli indicatori degli strumenti ef‐
fettuano un check di controllo, muo‐
vendosi brevemente fino all'arresto.
Tachimetro
Indica la velocità del veicolo.
Contachilometri
La riga inferiore indica la distanza re‐ gistrata in km.
Contachilometri parziale
La riga superiore riporta la distanza
registrata dall'ultimo azzeramento.
Per reimpostare, premere SET/CLR
sulla leva degli indicatore di direzione
per alcuni secondi 3 123.
Alcune versioni sono dotate di mano‐
pola di reset tra il tachimetro e il Driver Information Center: per effettuare un

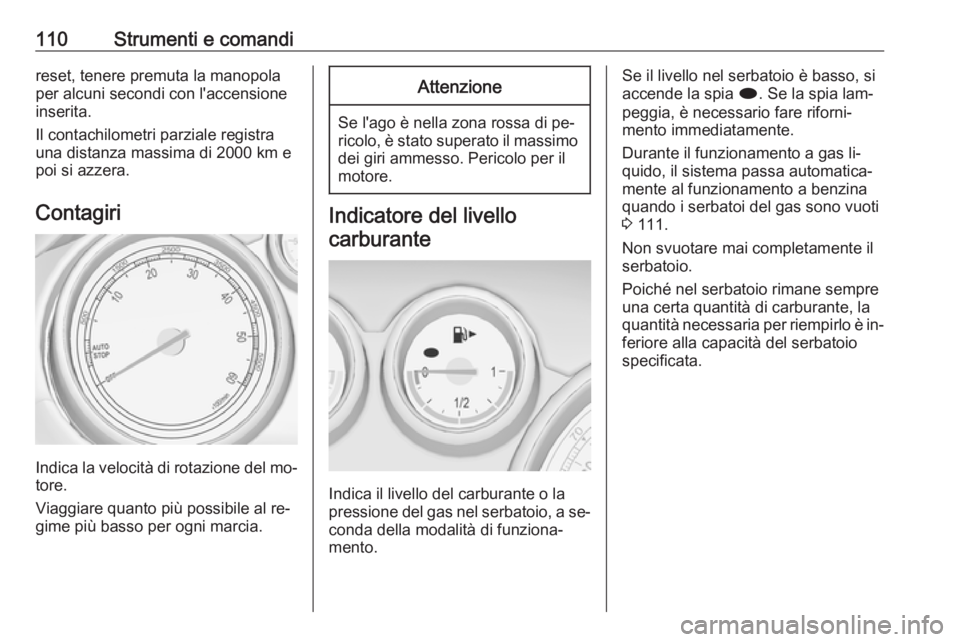

110Strumenti e comandireset, tenere premuta la manopola
per alcuni secondi con l'accensione
inserita.
Il contachilometri parziale registra
una distanza massima di 2000 km e
poi si azzera.
Contagiri
Indica la velocità di rotazione del mo‐
tore.
Viaggiare quanto più possibile al re‐
gime più basso per ogni marcia.
Attenzione
Se l'ago è nella zona rossa di pe‐
ricolo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.
Indicatore del livello
carburante
Indica il livello del carburante o la
pressione del gas nel serbatoio, a se‐
conda della modalità di funziona‐
mento.
Se il livello nel serbatoio è basso, si
accende la spia i. Se la spia lam‐
peggia, è necessario fare riforni‐
mento immediatamente.
Durante il funzionamento a gas li‐
quido, il sistema passa automatica‐
mente al funzionamento a benzina
quando i serbatoi del gas sono vuoti
3 111.
Non svuotare mai completamente il
serbatoio.
Poiché nel serbatoio rimane sempre una certa quantità di carburante, la
quantità necessaria per riempirlo è in‐ feriore alla capacità del serbatoiospecificata.

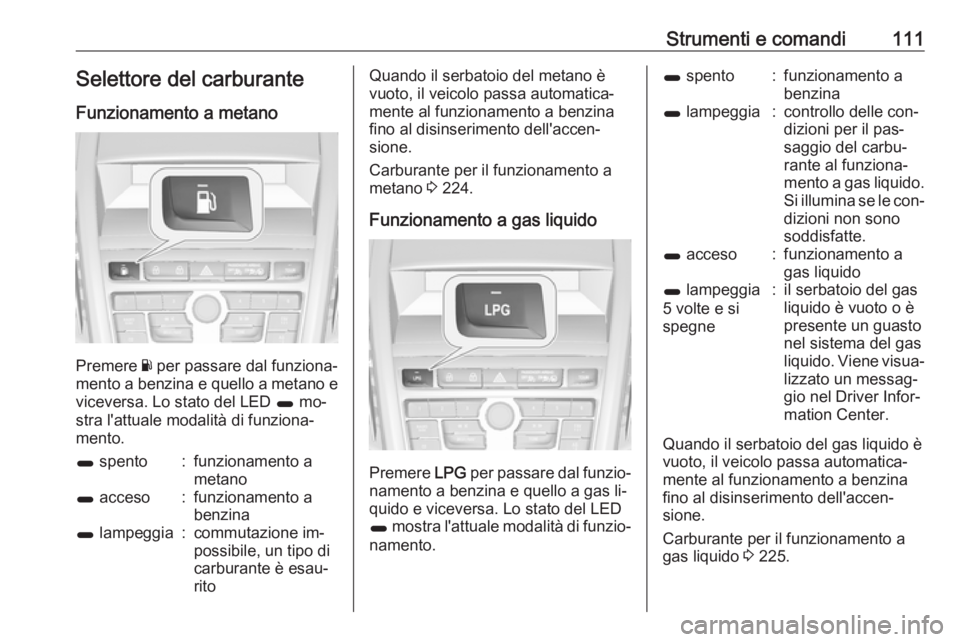

Strumenti e comandi111Selettore del carburanteFunzionamento a metano
Premere Y per passare dal funziona‐
mento a benzina e quello a metano e
viceversa. Lo stato del LED 1 mo‐
stra l'attuale modalità di funziona‐
mento.
1 spento:funzionamento a
metano1 acceso:funzionamento a
benzina1 lampeggia:commutazione im‐
possibile, un tipo di
carburante è esau‐
ritoQuando il serbatoio del metano è
vuoto, il veicolo passa automatica‐
mente al funzionamento a benzina
fino al disinserimento dell'accen‐
sione.
Carburante per il funzionamento a
metano 3 224.
Funzionamento a gas liquido
Premere LPG per passare dal funzio‐
namento a benzina e quello a gas li‐
quido e viceversa. Lo stato del LED
1 mostra l'attuale modalità di funzio‐
namento.
1 spento:funzionamento a
benzina1 lampeggia:controllo delle con‐
dizioni per il pas‐
saggio del carbu‐
rante al funziona‐
mento a gas liquido. Si illumina se le con‐
dizioni non sono
soddisfatte.1 acceso:funzionamento a
gas liquido1 lampeggia
5 volte e si
spegne:il serbatoio del gas
liquido è vuoto o è
presente un guasto
nel sistema del gas
liquido. Viene visua‐
lizzato un messag‐
gio nel Driver Infor‐
mation Center.
Quando il serbatoio del gas liquido è
vuoto, il veicolo passa automatica‐
mente al funzionamento a benzina
fino al disinserimento dell'accen‐
sione.
Carburante per il funzionamento a
gas liquido 3 225.

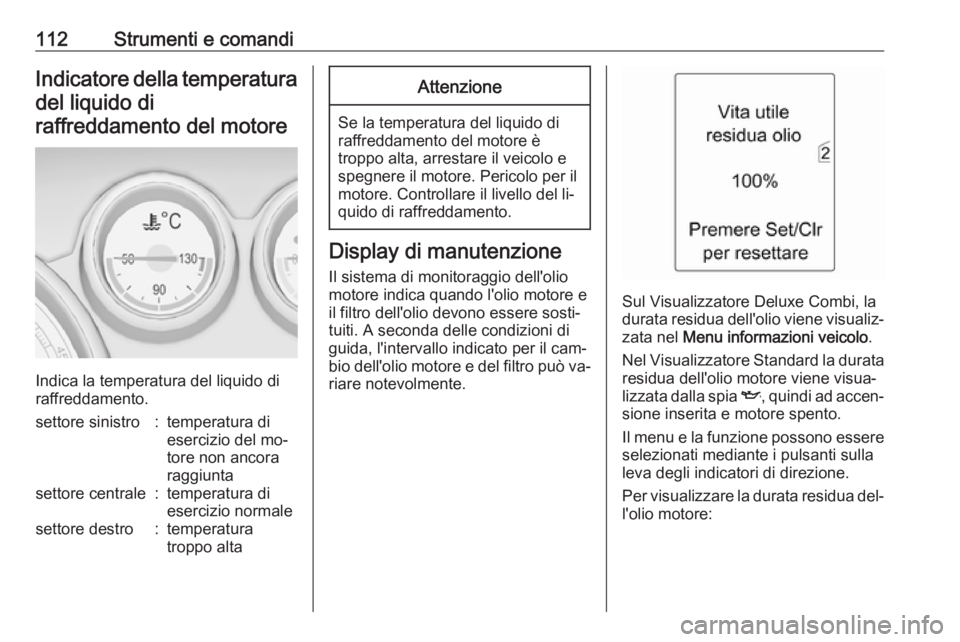

112Strumenti e comandiIndicatore della temperaturadel liquido di
raffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.
settore sinistro:temperatura di
esercizio del mo‐
tore non ancora
raggiuntasettore centrale:temperatura di
esercizio normalesettore destro:temperatura
troppo altaAttenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del li‐
quido di raffreddamento.
Display di manutenzione
Il sistema di monitoraggio dell'olio
motore indica quando l'olio motore e
il filtro dell'olio devono essere sosti‐tuiti. A seconda delle condizioni di
guida, l'intervallo indicato per il cam‐
bio dell'olio motore e del filtro può va‐
riare notevolmente.
Sul Visualizzatore Deluxe Combi, la
durata residua dell'olio viene visualiz‐
zata nel Menu informazioni veicolo .
Nel Visualizzatore Standard la durata residua dell'olio motore viene visua‐
lizzata dalla spia I, quindi ad accen‐
sione inserita e motore spento.
Il menu e la funzione possono essere
selezionati mediante i pulsanti sulla
leva degli indicatori di direzione.
Per visualizzare la durata residua del‐
l'olio motore:

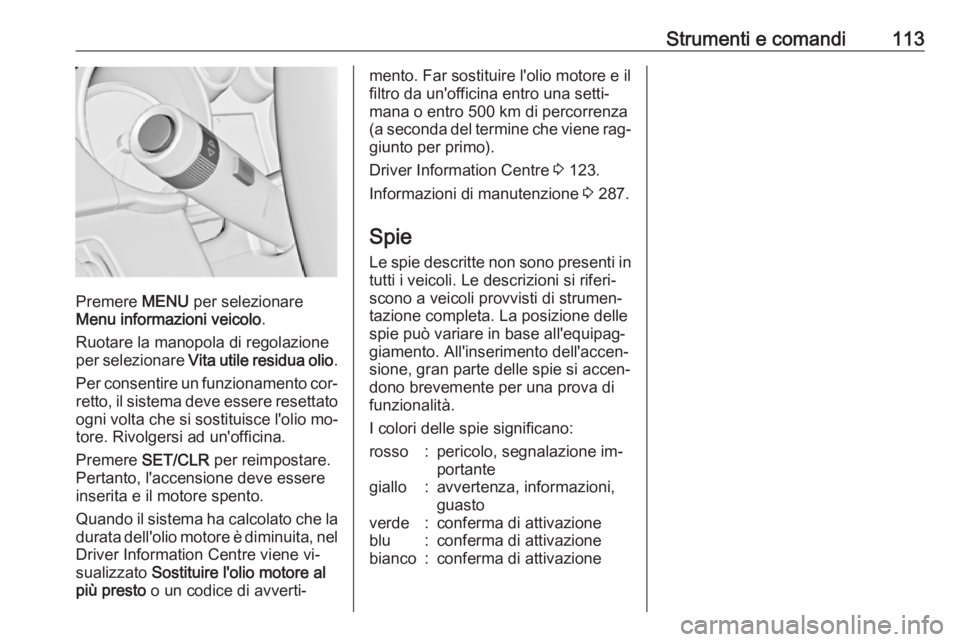

Strumenti e comandi113
Premere MENU per selezionare
Menu informazioni veicolo .
Ruotare la manopola di regolazione per selezionare Vita utile residua olio .
Per consentire un funzionamento cor‐ retto, il sistema deve essere resettato
ogni volta che si sostituisce l'olio mo‐
tore. Rivolgersi ad un'officina.
Premere SET/CLR per reimpostare.
Pertanto, l'accensione deve essere
inserita e il motore spento.
Quando il sistema ha calcolato che la
durata dell'olio motore è diminuita, nel Driver Information Centre viene vi‐
sualizzato Sostituire l'olio motore al
più presto o un codice di avverti‐
mento. Far sostituire l'olio motore e il
filtro da un'officina entro una setti‐
mana o entro 500 km di percorrenza
(a seconda del termine che viene rag‐
giunto per primo).
Driver Information Centre 3 123.
Informazioni di manutenzione 3 287.
Spie
Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle
spie può variare in base all'equipag‐
giamento. All'inserimento dell'accen‐
sione, gran parte delle spie si accen‐
dono brevemente per una prova di
funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione im‐ portantegiallo:avvertenza, informazioni,guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione

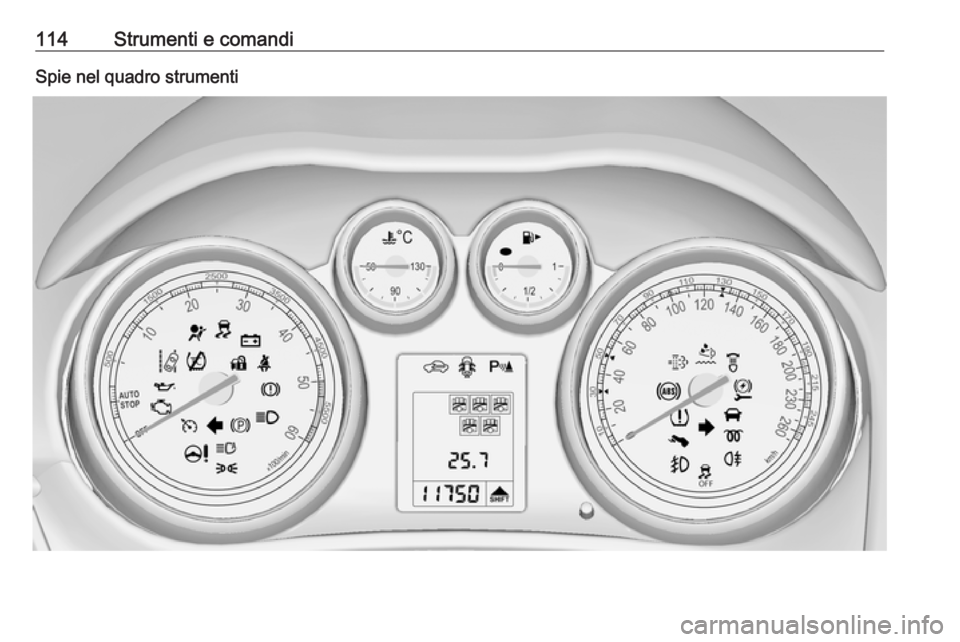

114Strumenti e comandiSpie nel quadro strumenti

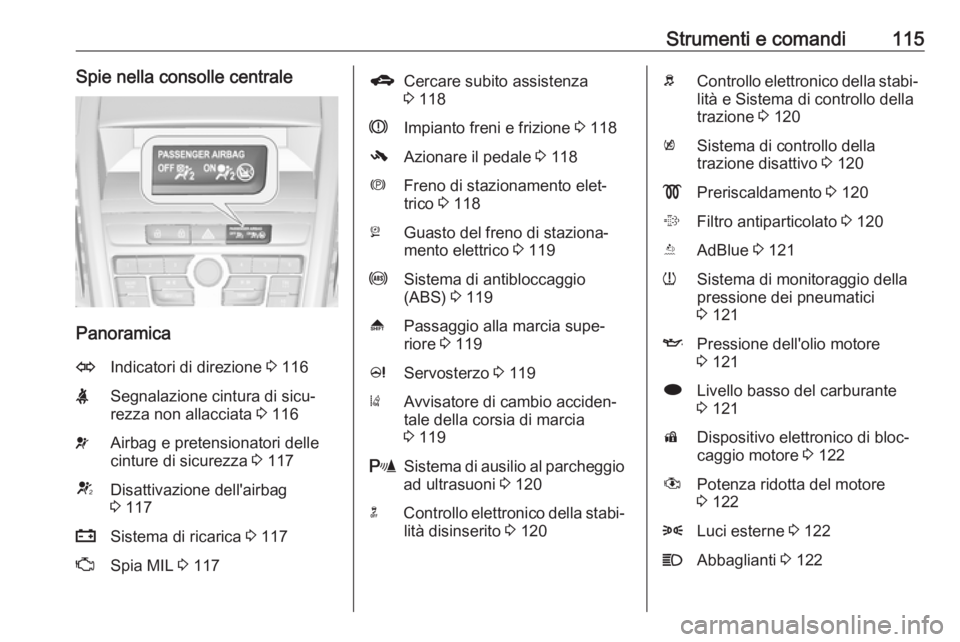

Strumenti e comandi115Spie nella consolle centrale
Panoramica
OIndicatori di direzione 3 116XSegnalazione cintura di sicu‐
rezza non allacciata 3 116vAirbag e pretensionatori delle
cinture di sicurezza 3 117VDisattivazione dell'airbag
3 117pSistema di ricarica 3 117ZSpia MIL 3 117gCercare subito assistenza
3 118RImpianto freni e frizione 3 118-Azionare il pedale 3 118mFreno di stazionamento elet‐
trico 3 118jGuasto del freno di staziona‐
mento elettrico 3 119uSistema di antibloccaggio
(ABS) 3 119[Passaggio alla marcia supe‐
riore 3 119cServosterzo 3 119)Avvisatore di cambio acciden‐
tale della corsia di marcia
3 119rSistema di ausilio al parcheggio
ad ultrasuoni 3 120nControllo elettronico della stabi‐
lità disinserito 3 120bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 120kSistema di controllo della
trazione disattivo 3 120!Preriscaldamento 3 120%Filtro antiparticolato 3 120YAdBlue 3 121wSistema di monitoraggio della
pressione dei pneumatici
3 121IPressione dell'olio motore
3 121iLivello basso del carburante
3 121dDispositivo elettronico di bloc‐
caggio motore 3 122#Potenza ridotta del motore
3 1228Luci esterne 3 122CAbbaglianti 3 122

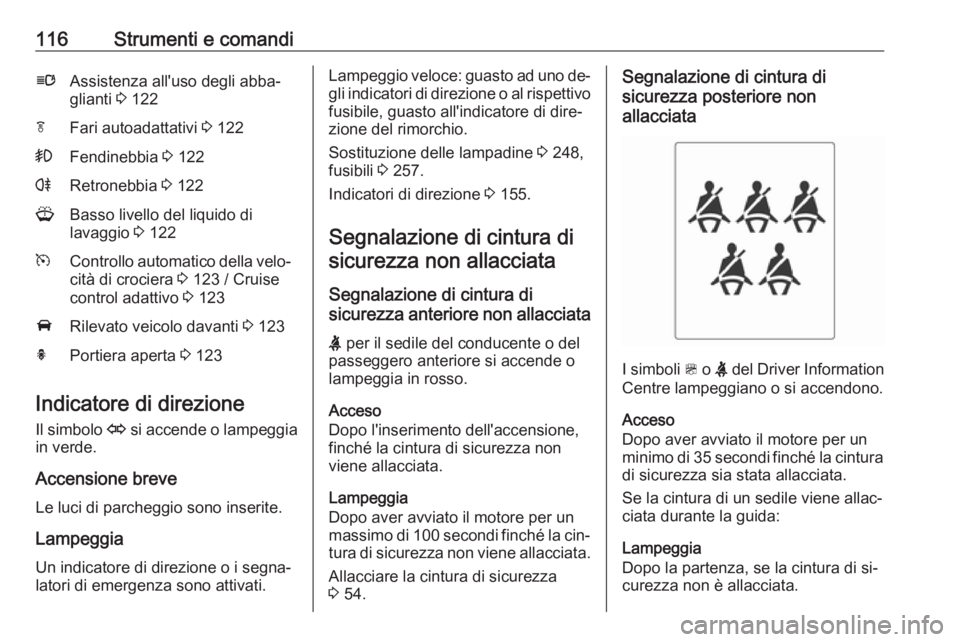

116Strumenti e comandilAssistenza all'uso degli abba‐
glianti 3 122fFari autoadattativi 3 122>Fendinebbia 3 122rRetronebbia 3 122GBasso livello del liquido di
lavaggio 3 122mControllo automatico della velo‐
cità di crociera 3 123 / Cruise
control adattivo 3 123ARilevato veicolo davanti 3 123hPortiera aperta 3 123
Indicatore di direzione
Il simbolo O si accende o lampeggia
in verde.
Accensione breve
Le luci di parcheggio sono inserite.
Lampeggia
Un indicatore di direzione o i segna‐ latori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno de‐ gli indicatori di direzione o al rispettivofusibile, guasto all'indicatore di dire‐
zione del rimorchio.
Sostituzione delle lampadine 3 248,
fusibili 3 257.
Indicatori di direzione 3 155.
Segnalazione di cintura di sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
X per il sedile del conducente o del
passeggero anteriore si accende o
lampeggia in rosso.
Acceso
Dopo l'inserimento dell'accensione,
finché la cintura di sicurezza non
viene allacciata.
Lampeggia
Dopo aver avviato il motore per un
massimo di 100 secondi finché la cin‐
tura di sicurezza non viene allacciata.
Allacciare la cintura di sicurezza
3 54.Segnalazione di cintura di
sicurezza posteriore non
allacciata
I simboli > o X del Driver Information
Centre lampeggiano o si accendono.
Acceso
Dopo aver avviato il motore per un
minimo di 35 secondi finché la cintura di sicurezza sia stata allacciata.
Se la cintura di un sedile viene allac‐
ciata durante la guida:
Lampeggia
Dopo la partenza, se la cintura di si‐ curezza non è allacciata.

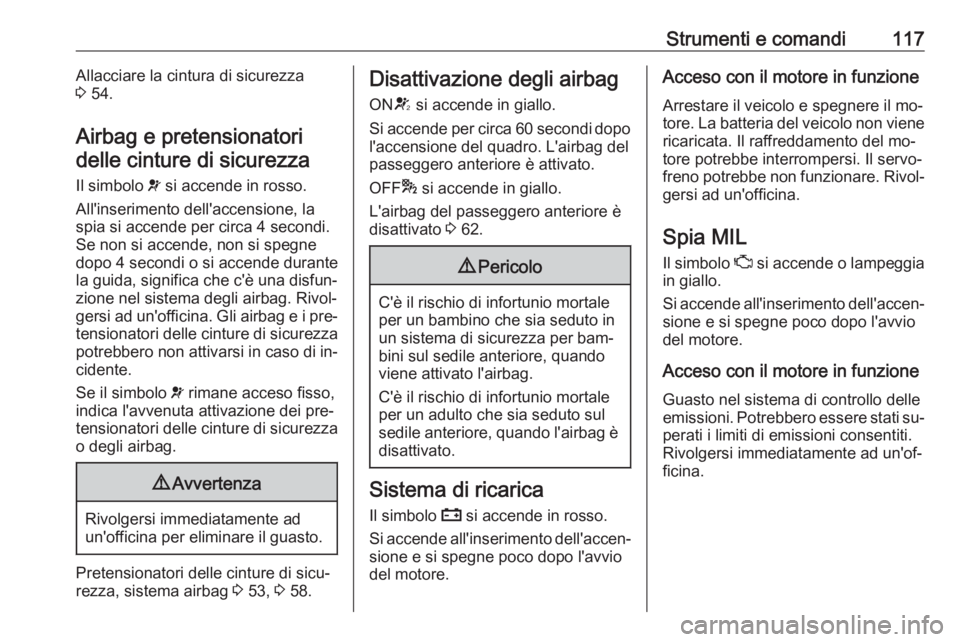

Strumenti e comandi117Allacciare la cintura di sicurezza
3 54.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa 4 secondi.
Se non si accende, non si spegne
dopo 4 secondi o si accende durante
la guida, significa che c'è una disfun‐
zione nel sistema degli airbag. Rivol‐
gersi ad un'officina. Gli airbag e i pre‐
tensionatori delle cinture di sicurezza potrebbero non attivarsi in caso di in‐
cidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pre‐
tensionatori delle cinture di sicurezza
o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 53, 3 58.
Disattivazione degli airbag
ON V si accende in giallo.
Si accende per circa 60 secondi dopo l'accensione del quadro. L'airbag del
passeggero anteriore è attivato.
OFF * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato 3 62.9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per bam‐
bini sul sedile anteriore, quando
viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il mo‐
tore. La batteria del veicolo non viene
ricaricata. Il raffreddamento del mo‐
tore potrebbe interrompersi. Il servo‐
freno potrebbe non funzionare. Rivol‐
gersi ad un'officina.
Spia MIL Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati su‐
perati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.

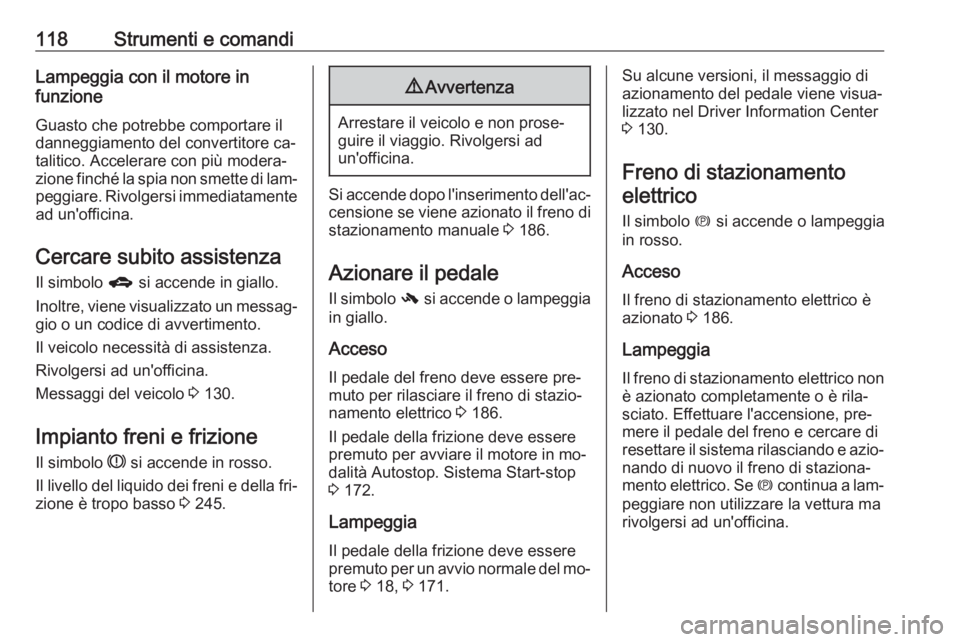

118Strumenti e comandiLampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore ca‐
talitico. Accelerare con più modera‐ zione finché la spia non smette di lam‐ peggiare. Rivolgersi immediatamentead un'officina.
Cercare subito assistenza
Il simbolo g si accende in giallo.
Inoltre, viene visualizzato un messag‐ gio o un codice di avvertimento.
Il veicolo necessità di assistenza.
Rivolgersi ad un'officina.
Messaggi del veicolo 3 130.
Impianto freni e frizione Il simbolo R si accende in rosso.
Il livello del liquido dei freni e della fri‐
zione è tropo basso 3 245.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si accende dopo l'inserimento dell'ac‐ censione se viene azionato il freno di
stazionamento manuale 3 186.
Azionare il pedale Il simbolo - si accende o lampeggia
in giallo.
Acceso
Il pedale del freno deve essere pre‐ muto per rilasciare il freno di stazio‐
namento elettrico 3 186.
Il pedale della frizione deve essere
premuto per avviare il motore in mo‐
dalità Autostop. Sistema Start-stop
3 172.
Lampeggia
Il pedale della frizione deve essere
premuto per un avvio normale del mo‐
tore 3 18, 3 171.
Su alcune versioni, il messaggio di
azionamento del pedale viene visua‐
lizzato nel Driver Information Center
3 130.
Freno di stazionamento elettrico
Il simbolo m si accende o lampeggia
in rosso.
Acceso Il freno di stazionamento elettrico è
azionato 3 186.
Lampeggia
Il freno di stazionamento elettrico non è azionato completamente o è rila‐
sciato. Effettuare l'accensione, pre‐
mere il pedale del freno e cercare di resettare il sistema rilasciando e azio‐
nando di nuovo il freno di staziona‐
mento elettrico. Se m continua a lam‐
peggiare non utilizzare la vettura ma
rivolgersi ad un'officina.
