Rangement99Galerie de toit
Pour des raisons de sécurité et pour
éviter d’endommager le toit, nous
vous recommandons d’utiliser le sys‐
tème de galerie de toit homologué
pour votre véhicule. Pour de plus am‐ ples informations, consulter l'atelier.
Respecter les instructions de mon‐
tage et ôter la galerie de toit si elle
n’est pas utilisée.
Montage d'une galerie de toit
Véhicules avec rails de toitFixer la galerie de toit dans la zone
des orifices, comme cela est indiqué
par les flèches sur l'illustration.
Véhicules sans rail de toit
Pour fixer une galerie de toit, ouvrir
les barrettes sur les bandes de toit.
Insérer les dispositifs de fixation dans le dispositif de retenue comme cela
est indiqué sur l'illustration.
Informations sur le
chargement
● Placer les objets lourds dans le coffre contre les dossiers. S'as‐
surer que les dossiers sont cor‐
rectement encliquetés. Dans le
cas d’objets empilés, placer les
plus lourds en bas.
● Attacher les objets avec des san‐
gles de serrage fixées aux an‐
neaux d'arrimage 3 94.
● Arrimer les objets dans le coffre pour éviter qu'ils ne glissent.

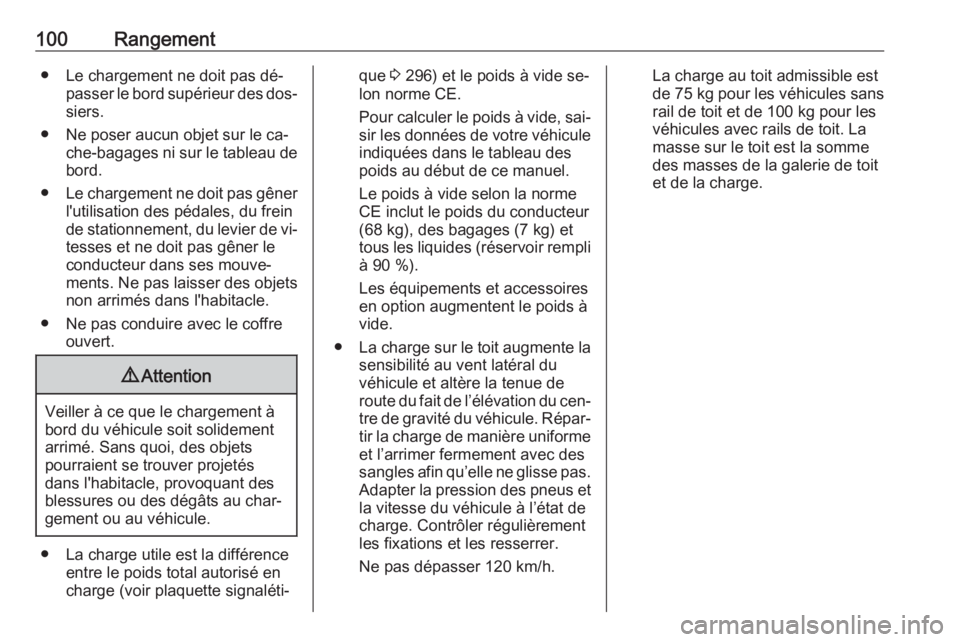

100Rangement● Le chargement ne doit pas dé‐passer le bord supérieur des dos‐siers.
● Ne poser aucun objet sur le ca‐ che-bagages ni sur le tableau de
bord.
● Le chargement ne doit pas gêner
l'utilisation des pédales, du frein
de stationnement, du levier de vi‐
tesses et ne doit pas gêner le
conducteur dans ses mouve‐
ments. Ne pas laisser des objets
non arrimés dans l'habitacle.
● Ne pas conduire avec le coffre ouvert.9Attention
Veiller à ce que le chargement à
bord du véhicule soit solidement
arrimé. Sans quoi, des objets
pourraient se trouver projetés
dans l'habitacle, provoquant des
blessures ou des dégâts au char‐
gement ou au véhicule.
● La charge utile est la différence entre le poids total autorisé en
charge (voir plaquette signaléti‐
que 3 296) et le poids à vide se‐
lon norme CE.
Pour calculer le poids à vide, sai‐
sir les données de votre véhicule indiquées dans le tableau des
poids au début de ce manuel.
Le poids à vide selon la norme
CE inclut le poids du conducteur
(68 kg), des bagages (7 kg) et
tous les liquides (réservoir rempli
à 90 %).
Les équipements et accessoires
en option augmentent le poids à
vide.
● La charge sur le toit augmente la
sensibilité au vent latéral du
véhicule et altère la tenue de
route du fait de l’élévation du cen‐
tre de gravité du véhicule. Répar‐ tir la charge de manière uniforme
et l’arrimer fermement avec des
sangles afin qu’elle ne glisse pas. Adapter la pression des pneus et
la vitesse du véhicule à l’état de
charge. Contrôler régulièrement
les fixations et les resserrer.
Ne pas dépasser 120 km/h.La charge au toit admissible est
de 75 kg pour les véhicules sans
rail de toit et de 100 kg pour les
véhicules avec rails de toit. La
masse sur le toit est la somme des masses de la galerie de toit
et de la charge.

Instruments et commandes101Instruments et
commandesCommandes .............................. 102
Réglage du volant ...................102
Commandes au volant ............102
Volant chauffé ......................... 103
Avertisseur sonore ..................103
Essuie-glace / lave-glace avant ....................................... 103
Essuie-glace / lave-glace de lunette arrière ......................... 105
Température extérieure ...........106
Horloge .................................... 106
Prises de courant ....................108
Allume-cigares ......................... 109
Cendriers ................................. 109
Témoins et cadrans ...................109
Combiné d'instruments ............109
Compteur de vitesse ...............109
Compteur kilométrique ............110
Compteur kilométrique journalier ................................. 110
Compte-tours ........................... 110
Jauge à carburant ...................110
Bouton de sélection de carburant ................................ 111Jauge de température de liquide
de refroidissement du moteur 112
Affichage de service ................112
Témoins ................................... 113
Clignotant ................................ 117
Rappel de ceinture de sécurité 117
Airbags et rétracteurs de ceinture ................................... 118
Désactivation d'airbag .............118
Système de charge .................118
Témoin de dysfonctionnement 118
Prochain entretien du véhicule 119
Système de freinage et d'embrayage ........................... 119
Actionner la pédale ..................119
Frein de stationnement électrique ................................ 119
Défaillance du frein de stationnement électrique ........119
Antiblocage de sécurité (ABS) 120
Passage au rapport supérieur . 120
Direction assistée ....................120
Avertissement de franchissement de ligne .........120
Aide au stationnement par ultrasons ................................. 121
Electronic Stability Control désactivé ................................ 121
Electronic Stability Control et système antipatinage .............121Système antipatinage
désactivé ................................ 121
Préchauffage ........................... 121
Filtre à particules (pour diesel) 121
AdBlue ..................................... 122
Système de surveillance de la pression des pneus ................122
Pression d'huile moteur ...........122
Niveau bas de carburant .........122
Blocage de démarrage ............123
Puissance réduite du moteur ...123
Éclairage extérieur ..................123
Feux de route .......................... 123
Feux de route automatiques ....123
Éclairage directionnel adaptatif .................................. 123
Antibrouillard ........................... 123
Feu antibrouillard arrière .........123
Faible niveau de produit de lave- glace ....................................... 123
Régulateur de vitesse ..............124
Régulateur de vitesse adaptatif .................................. 124
Véhicule détecté à l'avant ........ 124
Porte ouverte ........................... 124

102Instruments et commandesAffichages d'information............124
Centre d'informations du conducteur .............................. 124
Affichage d'informations graphique, affichage
d'informations couleurs ..........129
Messages du véhicule ...............131
Signaux sonores ......................134
Tension de pile ........................ 135
Ordinateur de bord ....................136
Personnalisation du véhicule .....138
OnStar ....................................... 144Commandes
Réglage du volant
Débloquer le levier, régler le volant
puis bloquer le levier et vérifier qu'il
est bien verrouillé.
Ne régler le volant que lorsque le
véhicule est arrêté et la direction dé‐
bloquée.
Commandes au volant
L'Infotainment System, certains sys‐
tèmes d'assistance au conducteur et
un téléphone mobile connecté peu‐
vent être commandés à partir du vo‐
lant.
D'autres informations figurent dans le Manuel de l'Infotainment System.
Systèmes d'assistance au conduc‐
teur 3 195.

Instruments et commandes103Volant chauffé
Activer le chauffage en appuyant sur
* . L'activation est signalée par la LED
dans le bouton.
Les zones recommandées pour tenir
le volant sont chauffées plus rapide‐ ment et à une température plus éle‐
vée que le reste du volant.
Le chauffage des sièges n'est pos‐
sible qu'avec le moteur en marche et
pendant l'Autostop.
Système Stop/Start 3 176.
Avertisseur sonore
Appuyer sur j.
Essuie-glace / lave-glace
avant
Essuie-glace avantHI:rapideLO:lentINT:fonctionnement intermittent
ou balayage automatique
avec capteur de pluieOFF:arrêt
Pour un seul balayage lorsque l'es‐ suie-glace avant est désactivé, abais‐ ser la manette en position 1x.
Ne pas mettre en marche lorsque les
vitres sont gelées.

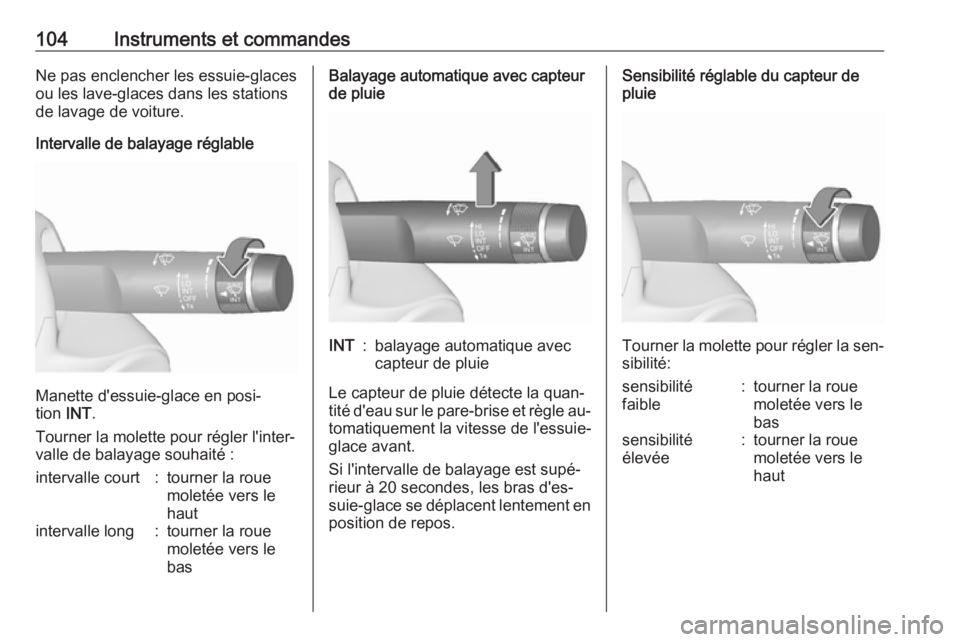

104Instruments et commandesNe pas enclencher les essuie-glaces
ou les lave-glaces dans les stations
de lavage de voiture.
Intervalle de balayage réglable
Manette d'essuie-glace en posi‐
tion INT.
Tourner la molette pour régler l'inter‐ valle de balayage souhaité :
intervalle court:tourner la roue
moletée vers le
hautintervalle long:tourner la roue
moletée vers le
basBalayage automatique avec capteur
de pluieINT:balayage automatique avec
capteur de pluie
Le capteur de pluie détecte la quan‐
tité d'eau sur le pare-brise et règle au‐ tomatiquement la vitesse de l'essuie-
glace avant.
Si l'intervalle de balayage est supé‐
rieur à 20 secondes, les bras d'es‐
suie-glace se déplacent lentement en
position de repos.
Sensibilité réglable du capteur de
pluie
Tourner la molette pour régler la sen‐
sibilité:
sensibilité
faible:tourner la roue
moletée vers le
bassensibilité
élevée:tourner la roue
moletée vers le
haut

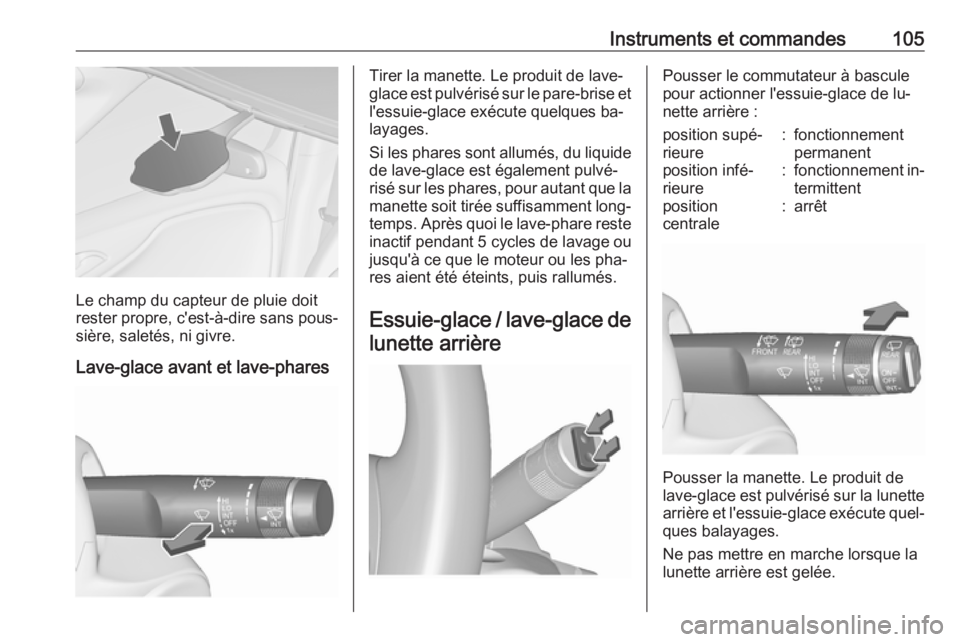

Instruments et commandes105
Le champ du capteur de pluie doit
rester propre, c'est-à-dire sans pous‐
sière, saletés, ni givre.
Lave-glace avant et lave-phares
Tirer la manette. Le produit de lave-
glace est pulvérisé sur le pare-brise et
l'essuie-glace exécute quelques ba‐
layages.
Si les phares sont allumés, du liquide
de lave-glace est également pulvé‐
risé sur les phares, pour autant que la manette soit tirée suffisamment long‐
temps. Après quoi le lave-phare reste inactif pendant 5 cycles de lavage ou
jusqu'à ce que le moteur ou les pha‐
res aient été éteints, puis rallumés.
Essuie-glace / lave-glace de
lunette arrièrePousser le commutateur à bascule
pour actionner l'essuie-glace de lu‐
nette arrière :position supé‐
rieure:fonctionnement
permanentposition infé‐
rieure:fonctionnement in‐
termittentposition
centrale:arrêt
Pousser la manette. Le produit de
lave-glace est pulvérisé sur la lunette
arrière et l'essuie-glace exécute quel‐ ques balayages.
Ne pas mettre en marche lorsque la
lunette arrière est gelée.

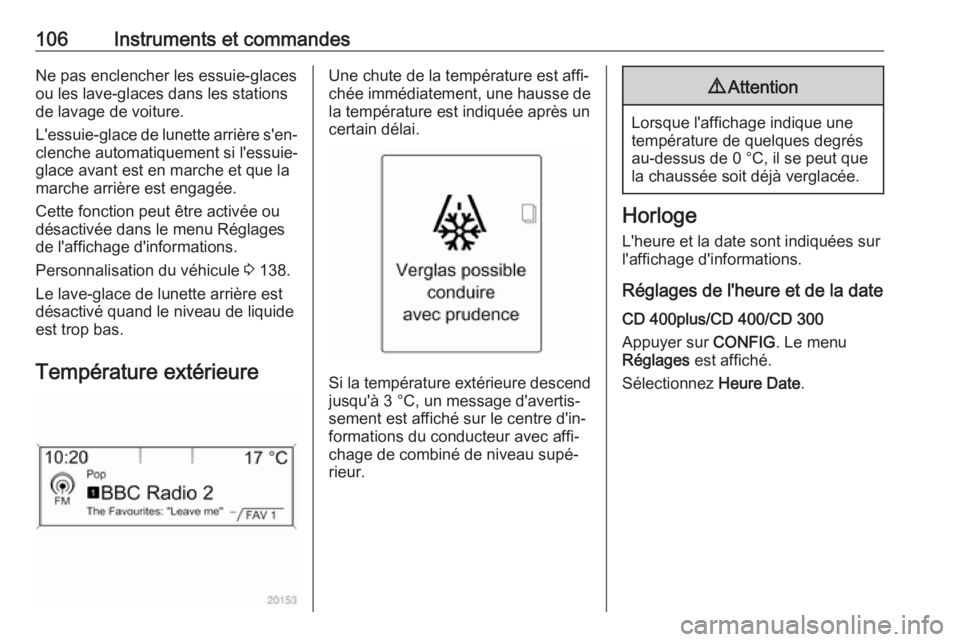

106Instruments et commandesNe pas enclencher les essuie-glaces
ou les lave-glaces dans les stations
de lavage de voiture.
L'essuie-glace de lunette arrière s'en‐
clenche automatiquement si l'essuie-
glace avant est en marche et que la
marche arrière est engagée.
Cette fonction peut être activée ou
désactivée dans le menu Réglages
de l'affichage d'informations.
Personnalisation du véhicule 3 138.
Le lave-glace de lunette arrière est
désactivé quand le niveau de liquide
est trop bas.
Température extérieureUne chute de la température est affi‐
chée immédiatement, une hausse de
la température est indiquée après un
certain délai.
Si la température extérieure descend
jusqu'à 3 °C, un message d'avertis‐
sement est affiché sur le centre d'in‐ formations du conducteur avec affi‐
chage de combiné de niveau supé‐
rieur.
9 Attention
Lorsque l'affichage indique une
température de quelques degrés
au-dessus de 0 °C, il se peut que la chaussée soit déjà verglacée.
Horloge
L'heure et la date sont indiquées sur
l'affichage d'informations.
Réglages de l'heure et de la date CD 400plus/CD 400/CD 300
Appuyer sur CONFIG. Le menu
Réglages est affiché.
Sélectionnez Heure Date.

Instruments et commandes107
Options de réglage pouvant être sé‐
lectionnées :
● Régler heure : Change l'heure in‐
diquée sur l'affichage.
● Régler date : Change la date in‐
diquée sur l'affichage.
● Définir format heure : Bascule
l'indication des heures entre les
formats 12 h et 24 h .
● Définir format date : Bascule l'in‐
dication de la date entre les for‐
mats MM/JJ/AAAA et
JJ.MM.AAAA .
● Synchronisation horloge RDS :
Le signal RDS de la plupart des
émetteurs VHF règle automati‐
quement l'heure. La synchroni‐
sation RDS de l'heure peut pren‐ dre quelques minutes. Quelques
émetteurs n’envoient pas de si‐
gnal d’heure correcte. Il est alors
conseillé de désactiver la syn‐
chronisation automatique de
l’heure.
Personnalisation du véhicule 3 138.
Réglages de l'heure et de la date Navi 950/Navi 650/CD 600
Appuyer sur CONFIG, puis sélection‐
ner l'option de menu Heure et date
pour afficher le sous-menu respectif.Remarque
Si Synchronisation horloge RDS est
activé, l'heure et la date sont réglées
automatiquement par le système.
Voir le manuel de l'Infotainment Sys‐ tem pour de plus amples informa‐tions.
Réglage de l'heure
Pour régler les paramètres de l'heure, sélectionner l'élément du menu
Régler l'heure . Tournez le bouton
multifonction pour régler le premier paramètre.
Appuyer sur le bouton multifonction
pour confirmer l'entrée. Le fond
d'écran en couleur se déplace vers le
réglage suivant.
Effectuer tous les réglages.
Régler la date
Pour régler les paramètres de l'heure, sélectionner l'élément du menu
Régler la date . Tournez le bouton
multifonction pour régler le premier
paramètre.

108Instruments et commandesAppuyer sur le bouton multifonction
pour confirmer l'entrée. Le fond
d'écran en couleur se déplace vers le
réglage suivant.
Effectuer tous les réglages.
Format de l'heure
Pour choisir le format de l'heure dé‐
siré, sélectionner Format 12 h / 24 h .
Activer 12 heures ou 24 heures .
Personnalisation du véhicule 3 138.
Prises de courant
Une prise de courant 12 Volt est pla‐ cée dans la console avant. Rabattre
le couvercle vers le bas.
Des prises de courant supplémentai‐
res de 12 Volt sont placées dans la
console arrière
et sur la paroi gauche du coffre.
La puissance maximale absorbée ne
doit pas dépasser 120 watts.
Quand le contact est coupé, les pri‐
ses de courant sont désactivées. En
outre, les prises de courant sont aussi
désactivées si la tension de la batterie
du véhicule est trop faible.
Les accessoires électriques bran‐ chés doivent répondre à la norme
DIN VDE 40 839 en matière de com‐
patibilité électromagnétique.
Ne pas y raccorder d'accessoires
fournissant du courant, tels que char‐ geurs ou batteries.
Ne pas endommager la prise en utili‐
sant des fiches inadaptées.
Système Stop/Start 3 176.
