OPEL ZAFIRA C 2016 Sürücü El Kitabı (in Turkish)

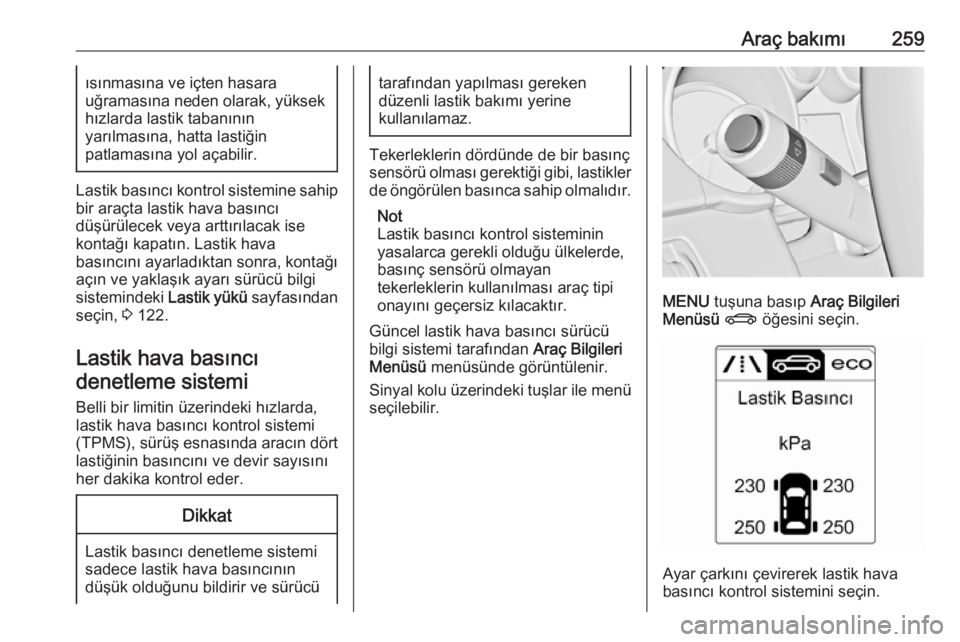

Araç bakımı259ısınmasına ve içten hasara
uğramasına neden olarak, yüksek hızlarda lastik tabanının
yarılmasına, hatta lastiğin
patlamasına yol açabilir.
Lastik basıncı kontrol sistemine sahip bir araçta lastik hava basıncı
düşürülecek veya arttırılacak ise
kontağı kapatın. Lastik hava
basıncını ayarladıktan sonra, kontağı
açın ve yaklaşık ayarı sürücü bilgi
sistemindeki Lastik yükü sayfasından
seçin, 3 122.
Lastik hava basıncı denetleme sistemi
Belli bir limitin üzerindeki hızlarda,
lastik hava basıncı kontrol sistemi (TPMS), sürüş esnasında aracın dört
lastiğinin basıncını ve devir sayısını
her dakika kontrol eder.
Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması araç tipi
onayını geçersiz kılacaktır.
Güncel lastik hava basıncı sürücü
bilgi sistemi tarafından Araç Bilgileri
Menüsü menüsünde görüntülenir.
Sinyal kolu üzerindeki tuşlar ile menü
seçilebilir.
MENU tuşuna basıp Araç Bilgileri
Menüsü X öğesini seçin.
Ayar çarkını çevirerek lastik hava
basıncı kontrol sistemini seçin.

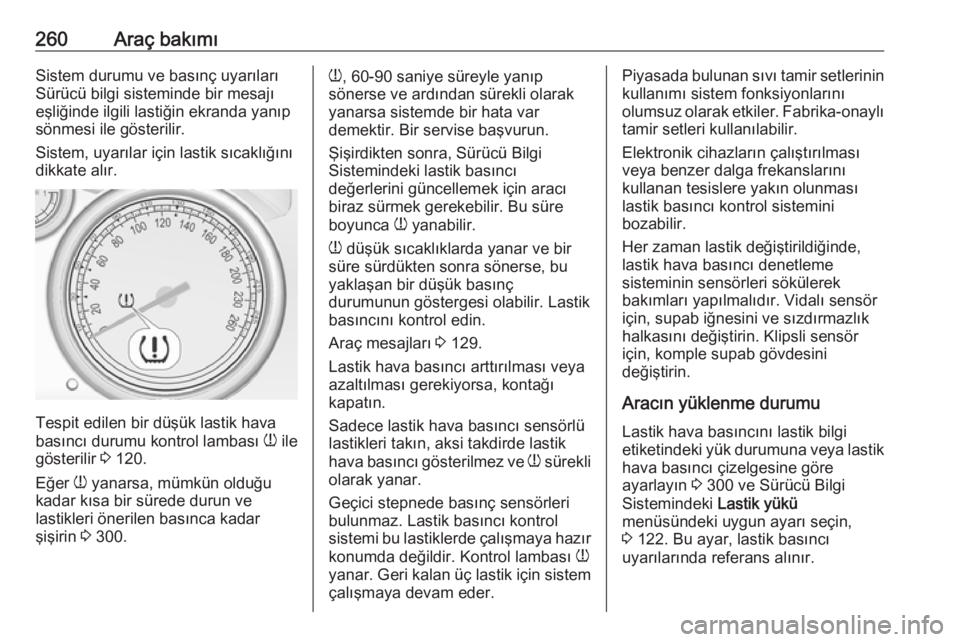

260Araç bakımıSistem durumu ve basınç uyarıları
Sürücü bilgi sisteminde bir mesajı
eşliğinde ilgili lastiğin ekranda yanıp
sönmesi ile gösterilir.
Sistem, uyarılar için lastik sıcaklığını
dikkate alır.
Tespit edilen bir düşük lastik hava
basıncı durumu kontrol lambası w ile
gösterilir 3 120.
Eğer w yanarsa, mümkün olduğu
kadar kısa bir sürede durun ve
lastikleri önerilen basınca kadar
şişirin 3 300.
w
, 60-90 saniye süreyle yanıp
sönerse ve ardından sürekli olarak
yanarsa sistemde bir hata var
demektir. Bir servise başvurun.
Şişirdikten sonra, Sürücü Bilgi
Sistemindeki lastik basıncı
değerlerini güncellemek için aracı
biraz sürmek gerekebilir. Bu süre
boyunca w yanabilir.
w düşük sıcaklıklarda yanar ve bir
süre sürdükten sonra sönerse, bu
yaklaşan bir düşük basınç
durumunun göstergesi olabilir. Lastik
basıncını kontrol edin.
Araç mesajları 3 129.
Lastik hava basıncı arttırılması veya azaltılması gerekiyorsa, kontağı
kapatın.
Sadece lastik hava basıncı sensörlü
lastikleri takın, aksi takdirde lastik
hava basıncı gösterilmez ve w sürekli
olarak yanar.
Geçici stepnede basınç sensörleri
bulunmaz. Lastik basıncı kontrol
sistemi bu lastiklerde çalışmaya hazır
konumda değildir. Kontrol lambası w
yanar. Geri kalan üç lastik için sistem
çalışmaya devam eder.Piyasada bulunan sıvı tamir setlerinin
kullanımı sistem fonksiyonlarını
olumsuz olarak etkiler. Fabrika-onaylı
tamir setleri kullanılabilir.
Elektronik cihazların çalıştırılması
veya benzer dalga frekanslarını
kullanan tesislere yakın olunması
lastik basıncı kontrol sistemini
bozabilir.
Her zaman lastik değiştirildiğinde,
lastik hava basıncı denetleme
sisteminin sensörleri sökülerek
bakımları yapılmalıdır. Vidalı sensör için, supab iğnesini ve sızdırmazlık
halkasını değiştirin. Klipsli sensör
için, komple supab gövdesini
değiştirin.
Aracın yüklenme durumu
Lastik hava basıncını lastik bilgi
etiketindeki yük durumuna veya lastik
hava basıncı çizelgesine göre
ayarlayın 3 300 ve Sürücü Bilgi
Sistemindeki Lastik yükü
menüsündeki uygun ayarı seçin,
3 122. Bu ayar, lastik basıncı
uyarılarında referans alınır.

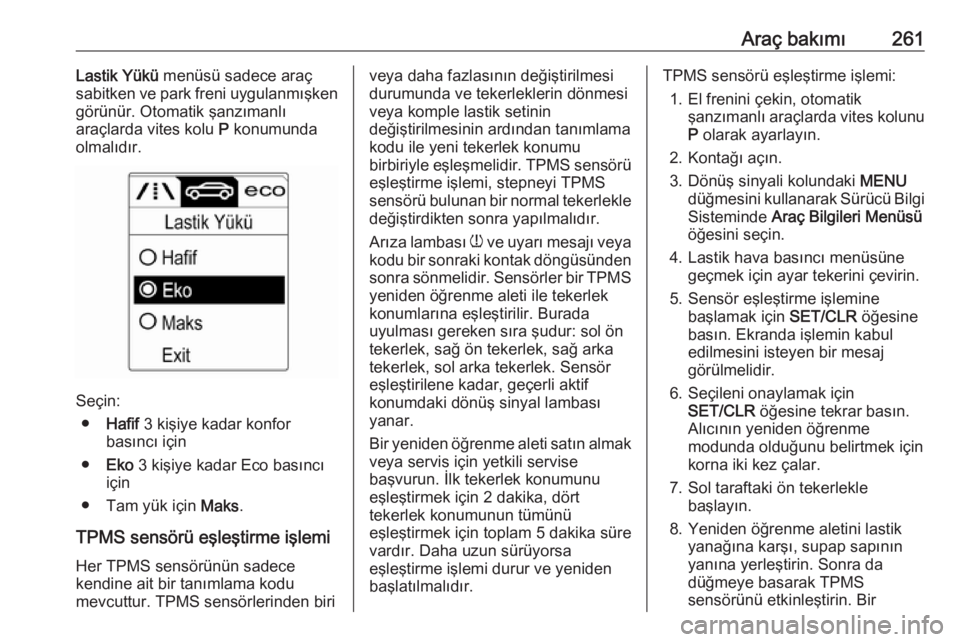

Araç bakımı261Lastik Yükü menüsü sadece araç
sabitken ve park freni uygulanmışken
görünür. Otomatik şanzımanlı
araçlarda vites kolu P konumunda
olmalıdır.
Seçin:
● Hafif 3 kişiye kadar konfor
basıncı için
● Eko 3 kişiye kadar Eco basıncı
için
● Tam yük için Maks.
TPMS sensörü eşleştirme işlemi
Her TPMS sensörünün sadece
kendine ait bir tanımlama kodu
mevcuttur. TPMS sensörlerinden biri
veya daha fazlasının değiştirilmesi
durumunda ve tekerleklerin dönmesi
veya komple lastik setinin
değiştirilmesinin ardından tanımlama
kodu ile yeni tekerlek konumu
birbiriyle eşleşmelidir. TPMS sensörü
eşleştirme işlemi, stepneyi TPMS
sensörü bulunan bir normal tekerlekle değiştirdikten sonra yapılmalıdır.
Arıza lambası w ve uyarı mesajı veya
kodu bir sonraki kontak döngüsünden
sonra sönmelidir. Sensörler bir TPMS yeniden öğrenme aleti ile tekerlek
konumlarına eşleştirilir. Burada
uyulması gereken sıra şudur: sol ön
tekerlek, sağ ön tekerlek, sağ arka
tekerlek, sol arka tekerlek. Sensör
eşleştirilene kadar, geçerli aktif
konumdaki dönüş sinyal lambası
yanar.
Bir yeniden öğrenme aleti satın almak
veya servis için yetkili servise
başvurun. İlk tekerlek konumunu
eşleştirmek için 2 dakika, dört
tekerlek konumunun tümünü
eşleştirmek için toplam 5 dakika süre
vardır. Daha uzun sürüyorsa
eşleştirme işlemi durur ve yeniden
başlatılmalıdır.TPMS sensörü eşleştirme işlemi:
1. El frenini çekin, otomatik şanzımanlı araçlarda vites kolunuP olarak ayarlayın.
2. Kontağı açın.
3. Dönüş sinyali kolundaki MENU
düğmesini kullanarak Sürücü Bilgi
Sisteminde Araç Bilgileri Menüsü
öğesini seçin.
4. Lastik hava basıncı menüsüne geçmek için ayar tekerini çevirin.
5. Sensör eşleştirme işlemine başlamak için SET/CLR öğesine
basın. Ekranda işlemin kabul
edilmesini isteyen bir mesaj
görülmelidir.
6. Seçileni onaylamak için SET/CLR öğesine tekrar basın.
Alıcının yeniden öğrenme
modunda olduğunu belirtmek için korna iki kez çalar.
7. Sol taraftaki ön tekerlekle başlayın.
8. Yeniden öğrenme aletini lastik yanağına karşı, supap sapının
yanına yerleştirin. Sonra da
düğmeye basarak TPMS
sensörünü etkinleştirin. Bir

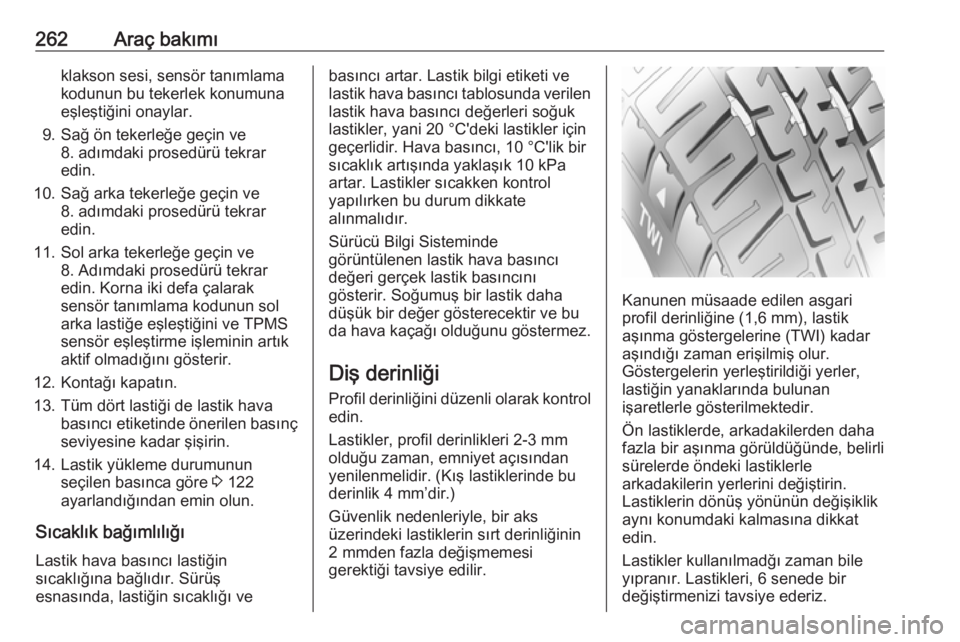

262Araç bakımıklakson sesi, sensör tanımlama
kodunun bu tekerlek konumuna
eşleştiğini onaylar.
9. Sağ ön tekerleğe geçin ve 8. adımdaki prosedürü tekrar
edin.
10. Sağ arka tekerleğe geçin ve 8. adımdaki prosedürü tekrar
edin.
11. Sol arka tekerleğe geçin ve 8. Adımdaki prosedürü tekrar
edin. Korna iki defa çalarak
sensör tanımlama kodunun sol
arka lastiğe eşleştiğini ve TPMS
sensör eşleştirme işleminin artık
aktif olmadığını gösterir.
12. Kontağı kapatın.
13. Tüm dört lastiği de lastik hava basıncı etiketinde önerilen basınçseviyesine kadar şişirin.
14. Lastik yükleme durumunun seçilen basınca göre 3 122
ayarlandığından emin olun.
Sıcaklık bağımlılığı
Lastik hava basıncı lastiğin
sıcaklığına bağlıdır. Sürüş
esnasında, lastiğin sıcaklığı vebasıncı artar. Lastik bilgi etiketi ve
lastik hava basıncı tablosunda verilen
lastik hava basıncı değerleri soğuk
lastikler, yani 20 °C'deki lastikler için geçerlidir. Hava basıncı, 10 °C'lik birsıcaklık artışında yaklaşık 10 kPa
artar. Lastikler sıcakken kontrol
yapılırken bu durum dikkate
alınmalıdır.
Sürücü Bilgi Sisteminde
görüntülenen lastik hava basıncı
değeri gerçek lastik basıncını
gösterir. Soğumuş bir lastik daha
düşük bir değer gösterecektir ve bu
da hava kaçağı olduğunu göstermez.
Diş derinliğiProfil derinliğini düzenli olarak kontrol
edin.
Lastikler, profil derinlikleri 2-3 mm olduğu zaman, emniyet açısından
yenilenmelidir. (Kış lastiklerinde bu
derinlik 4 mm’dir.)
Güvenlik nedenleriyle, bir aks
üzerindeki lastiklerin sırt derinliğinin
2 mmden fazla değişmemesi
gerektiği tavsiye edilir.
Kanunen müsaade edilen asgari
profil derinliğine (1,6 mm), lastik
aşınma göstergelerine (TWI) kadar
aşındığı zaman erişilmiş olur.
Göstergelerin yerleştirildiği yerler,
lastiğin yanaklarında bulunan
işaretlerle gösterilmektedir.
Ön lastiklerde, arkadakilerden daha
fazla bir aşınma görüldüğünde, belirli
sürelerde öndeki lastiklerle
arkadakilerin yerlerini değiştirin.
Lastiklerin dönüş yönünün değişiklik
aynı konumdaki kalmasına dikkat
edin.
Lastikler kullanılmadğı zaman bile
yıpranır. Lastikleri, 6 senede bir
değiştirmenizi tavsiye ederiz.

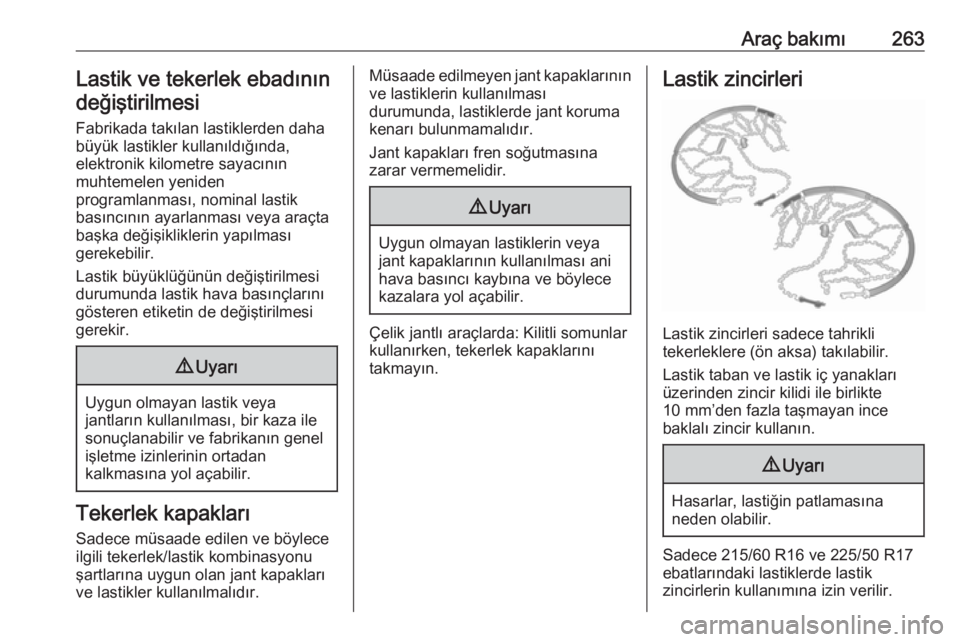

Araç bakımı263Lastik ve tekerlek ebadınındeğiştirilmesi
Fabrikada takılan lastiklerden daha
büyük lastikler kullanıldığında,
elektronik kilometre sayacının
muhtemelen yeniden
programlanması, nominal lastik
basıncının ayarlanması veya araçta başka değişikliklerin yapılması
gerekebilir.
Lastik büyüklüğünün değiştirilmesi
durumunda lastik hava basınçlarını
gösteren etiketin de değiştirilmesi
gerekir.9 Uyarı
Uygun olmayan lastik veya
jantların kullanılması, bir kaza ile
sonuçlanabilir ve fabrikanın genel
işletme izinlerinin ortadan
kalkmasına yol açabilir.
Tekerlek kapakları
Sadece müsaade edilen ve böylece
ilgili tekerlek/lastik kombinasyonu
şartlarına uygun olan jant kapakları
ve lastikler kullanılmalıdır.
Müsaade edilmeyen jant kapaklarının
ve lastiklerin kullanılması
durumunda, lastiklerde jant koruma
kenarı bulunmamalıdır.
Jant kapakları fren soğutmasına zarar vermemelidir.9 Uyarı
Uygun olmayan lastiklerin veya
jant kapaklarının kullanılması ani
hava basıncı kaybına ve böylece
kazalara yol açabilir.
Çelik jantlı araçlarda: Kilitli somunlarkullanırken, tekerlek kapaklarını
takmayın.
Lastik zincirleri
Lastik zincirleri sadece tahrikli
tekerleklere (ön aksa) takılabilir.
Lastik taban ve lastik iç yanakları
üzerinden zincir kilidi ile birlikte
10 mm’den fazla taşmayan ince
baklalı zincir kullanın.
9 Uyarı
Hasarlar, lastiğin patlamasına
neden olabilir.
Sadece 215/60 R16 ve 225/50 R17
ebatlarındaki lastiklerde lastik
zincirlerin kullanımına izin verilir.

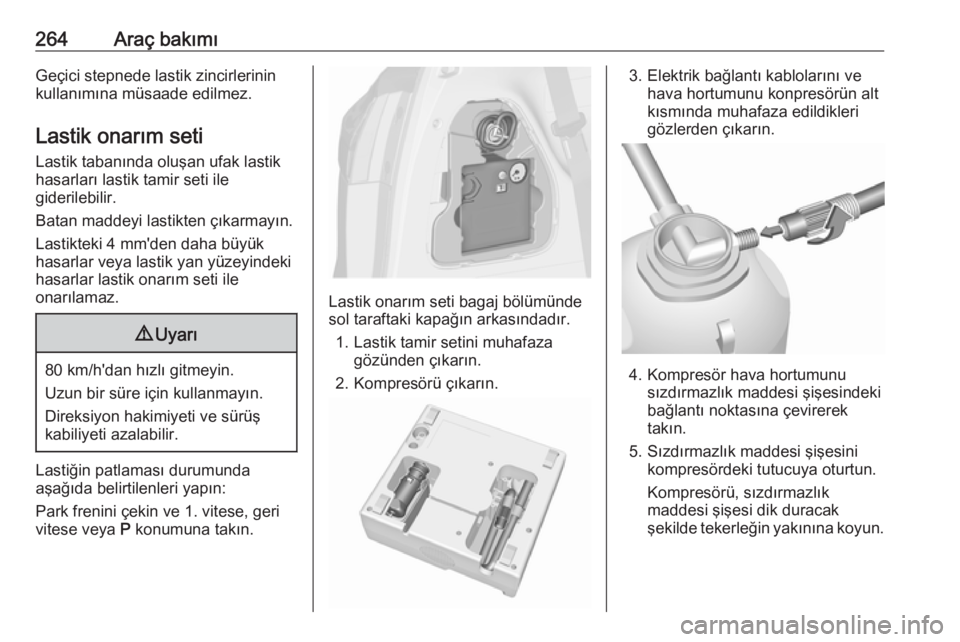

264Araç bakımıGeçici stepnede lastik zincirlerinin
kullanımına müsaade edilmez.
Lastik onarım seti
Lastik tabanında oluşan ufak lastik
hasarları lastik tamir seti ile
giderilebilir.
Batan maddeyi lastikten çıkarmayın.
Lastikteki 4 mm'den daha büyük hasarlar veya lastik yan yüzeyindeki
hasarlar lastik onarım seti ile
onarılamaz.9 Uyarı
80 km/h'dan hızlı gitmeyin.
Uzun bir süre için kullanmayın.
Direksiyon hakimiyeti ve sürüş
kabiliyeti azalabilir.
Lastiğin patlaması durumunda
aşağıda belirtilenleri yapın:
Park frenini çekin ve 1. vitese, geri
vitese veya P konumuna takın.
Lastik onarım seti bagaj bölümünde
sol taraftaki kapağın arkasındadır.
1. Lastik tamir setini muhafaza gözünden çıkarın.
2. Kompresörü çıkarın.
3. Elektrik bağlantı kablolarını ve hava hortumunu konpresörün alt
kısmında muhafaza edildikleri
gözlerden çıkarın.
4. Kompresör hava hortumunu sızdırmazlık maddesi şişesindekibağlantı noktasına çevirerek
takın.
5. Sızdırmazlık maddesi şişesini kompresördeki tutucuya oturtun.
Kompresörü, sızdırmazlık
maddesi şişesi dik duracak
şekilde tekerleğin yakınına koyun.

Araç bakımı265

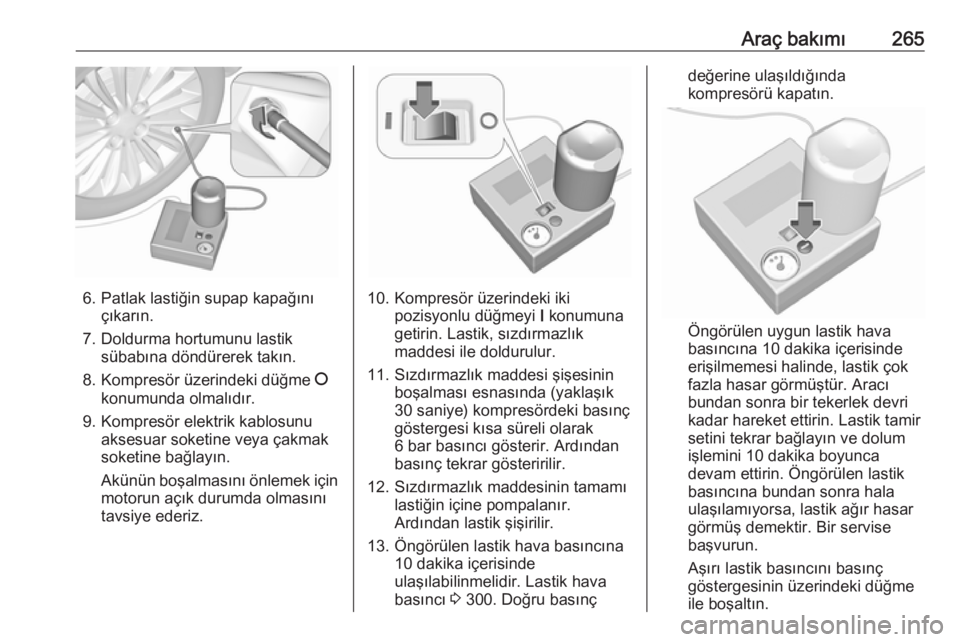

6. Patlak lastiğin supap kapağınıçıkarın.
7. Doldurma hortumunu lastik sübabına döndürerek takın.
8. Kompresör üzerindeki düğme J
konumunda olmalıdır.
9. Kompresör elektrik kablosunu aksesuar soketine veya çakmak
soketine bağlayın.
Akünün boşalmasını önlemek için motorun açık durumda olmasını
tavsiye ederiz.10. Kompresör üzerindeki iki pozisyonlu düğmeyi I konumuna
getirin. Lastik, sızdırmazlık
maddesi ile doldurulur.
11. Sızdırmazlık maddesi şişesinin boşalması esnasında (yaklaşık
30 saniye) kompresördeki basınç
göstergesi kısa süreli olarak 6 bar basıncı gösterir. Ardından
basınç tekrar gösteririlir.
12. Sızdırmazlık maddesinin tamamı lastiğin içine pompalanır.
Ardından lastik şişirilir.
13. Öngörülen lastik hava basıncına 10 dakika içerisinde
ulaşılabilinmelidir. Lastik hava
basıncı 3 300. Doğru basınç
değerine ulaşıldığında
kompresörü kapatın.
Öngörülen uygun lastik hava
basıncına 10 dakika içerisinde
erişilmemesi halinde, lastik çok
fazla hasar görmüştür. Aracı
bundan sonra bir tekerlek devri
kadar hareket ettirin. Lastik tamir
setini tekrar bağlayın ve dolum
işlemini 10 dakika boyunca
devam ettirin. Öngörülen lastik
basıncına bundan sonra hala
ulaşılamıyorsa, lastik ağır hasar
görmüş demektir. Bir servise
başvurun.
Aşırı lastik basıncını basınç
göstergesinin üzerindeki düğme
ile boşaltın.

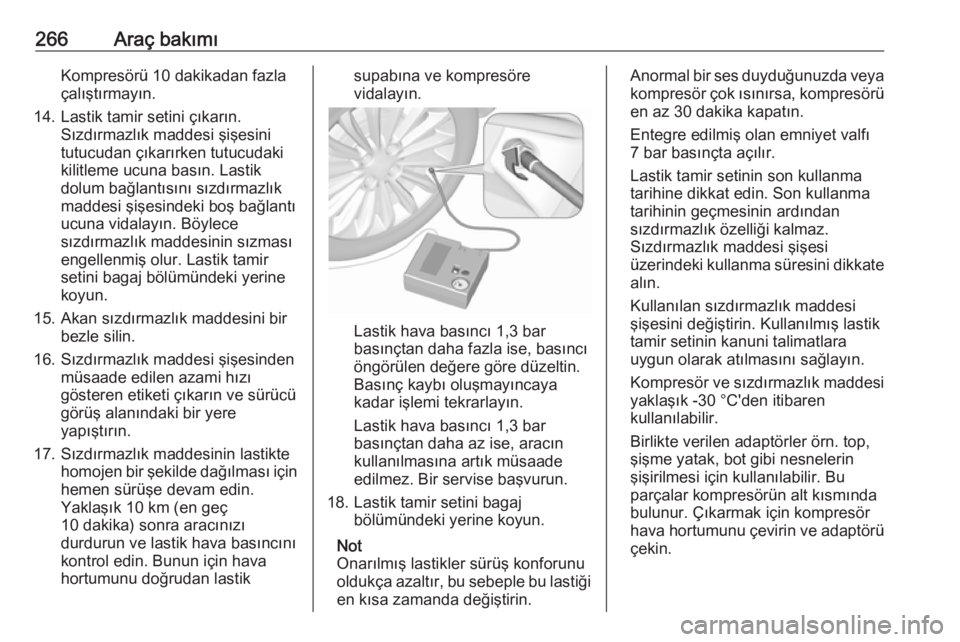

266Araç bakımıKompresörü 10 dakikadan fazla
çalıştırmayın.
14. Lastik tamir setini çıkarın. Sızdırmazlık maddesi şişesini
tutucudan çıkarırken tutucudaki
kilitleme ucuna basın. Lastik
dolum bağlantısını sızdırmazlık
maddesi şişesindeki boş bağlantı
ucuna vidalayın. Böylece
sızdırmazlık maddesinin sızması
engellenmiş olur. Lastik tamir
setini bagaj bölümündeki yerine
koyun.
15. Akan sızdırmazlık maddesini bir bezle silin.
16. Sızdırmazlık maddesi şişesinden müsaade edilen azami hızı
gösteren etiketi çıkarın ve sürücü
görüş alanındaki bir yere
yapıştırın.
17. Sızdırmazlık maddesinin lastikte homojen bir şekilde dağılması için
hemen sürüşe devam edin.
Yaklaşık 10 km (en geç
10 dakika) sonra aracınızı
durdurun ve lastik hava basıncını
kontrol edin. Bunun için hava
hortumunu doğrudan lastiksupabına ve kompresöre
vidalayın.
Lastik hava basıncı 1,3 bar
basınçtan daha fazla ise, basıncı
öngörülen değere göre düzeltin.
Basınç kaybı oluşmayıncaya
kadar işlemi tekrarlayın.
Lastik hava basıncı 1,3 bar
basınçtan daha az ise, aracın
kullanılmasına artık müsaade
edilmez. Bir servise başvurun.
18. Lastik tamir setini bagaj bölümündeki yerine koyun.
Not
Onarılmış lastikler sürüş konforunu
oldukça azaltır, bu sebeple bu lastiği
en kısa zamanda değiştirin.
Anormal bir ses duyduğunuzda veya kompresör çok ısınırsa, kompresörü
en az 30 dakika kapatın.
Entegre edilmiş olan emniyet valfı
7 bar basınçta açılır.
Lastik tamir setinin son kullanma
tarihine dikkat edin. Son kullanma
tarihinin geçmesinin ardından
sızdırmazlık özelliği kalmaz.
Sızdırmazlık maddesi şişesi
üzerindeki kullanma süresini dikkate alın.
Kullanılan sızdırmazlık maddesi
şişesini değiştirin. Kullanılmış lastik tamir setinin kanuni talimatlara
uygun olarak atılmasını sağlayın.
Kompresör ve sızdırmazlık maddesi
yaklaşık -30 °C'den itibaren
kullanılabilir.
Birlikte verilen adaptörler örn. top,
şişme yatak, bot gibi nesnelerin
şişirilmesi için kullanılabilir. Bu
parçalar kompresörün alt kısmında
bulunur. Çıkarmak için kompresör
hava hortumunu çevirin ve adaptörü çekin.

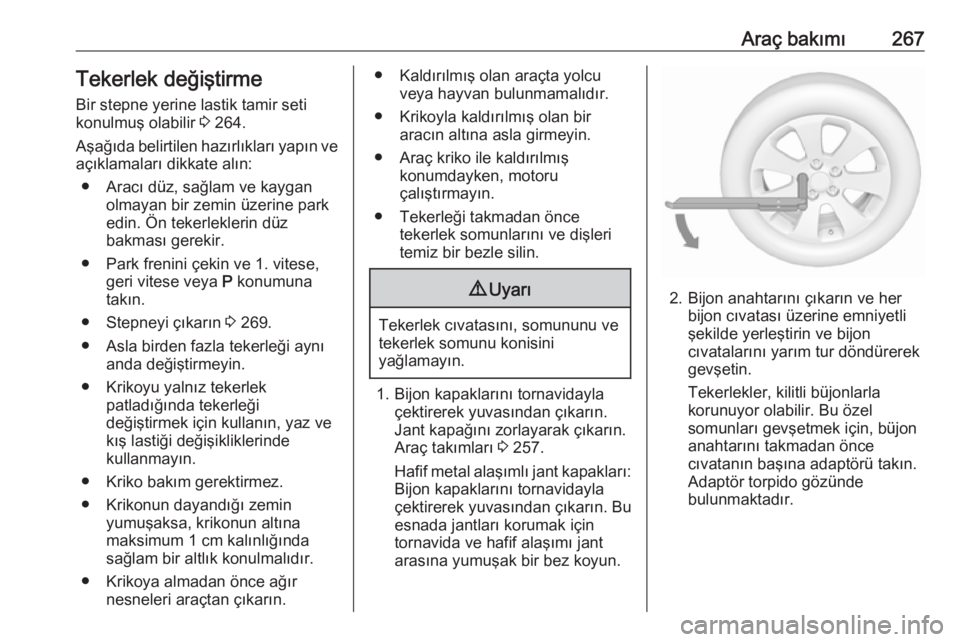

Araç bakımı267Tekerlek değiştirme
Bir stepne yerine lastik tamir seti
konulmuş olabilir 3 264.
Aşağıda belirtilen hazırlıkları yapın ve açıklamaları dikkate alın:
● Aracı düz, sağlam ve kaygan olmayan bir zemin üzerine park
edin. Ön tekerleklerin düz
bakması gerekir.
● Park frenini çekin ve 1. vitese, geri vitese veya P konumuna
takın.
● Stepneyi çıkarın 3 269.
● Asla birden fazla tekerleği aynı anda değiştirmeyin.
● Krikoyu yalnız tekerlek patladığında tekerleği
değiştirmek için kullanın, yaz ve
kış lastiği değişikliklerinde
kullanmayın.
● Kriko bakım gerektirmez.
● Krikonun dayandığı zemin yumuşaksa, krikonun altına
maksimum 1 cm kalınlığında
sağlam bir altlık konulmalıdır.
● Krikoya almadan önce ağır nesneleri araçtan çıkarın.● Kaldırılmış olan araçta yolcu veya hayvan bulunmamalıdır.
● Krikoyla kaldırılmış olan bir aracın altına asla girmeyin.
● Araç kriko ile kaldırılmış konumdayken, motoru
çalıştırmayın.
● Tekerleği takmadan önce tekerlek somunlarını ve dişleri
temiz bir bezle silin.9 Uyarı
Tekerlek cıvatasını, somununu ve
tekerlek somunu konisini
yağlamayın.
1. Bijon kapaklarını tornavidayla çektirerek yuvasından çıkarın.
Jant kapağını zorlayarak çıkarın.
Araç takımları 3 257.
Hafif metal alaşımlı jant kapakları: Bijon kapaklarını tornavidayla
çektirerek yuvasından çıkarın. Bu
esnada jantları korumak için
tornavida ve hafif alaşımı jant
arasına yumuşak bir bez koyun.
2. Bijon anahtarını çıkarın ve her bijon cıvatası üzerine emniyetli
şekilde yerleştirin ve bijon
cıvatalarını yarım tur döndürerek
gevşetin.
Tekerlekler, kilitli büjonlarla
korunuyor olabilir. Bu özel
somunları gevşetmek için, büjon
anahtarını takmadan önce
cıvatanın başına adaptörü takın.
Adaptör torpido gözünde
bulunmaktadır.

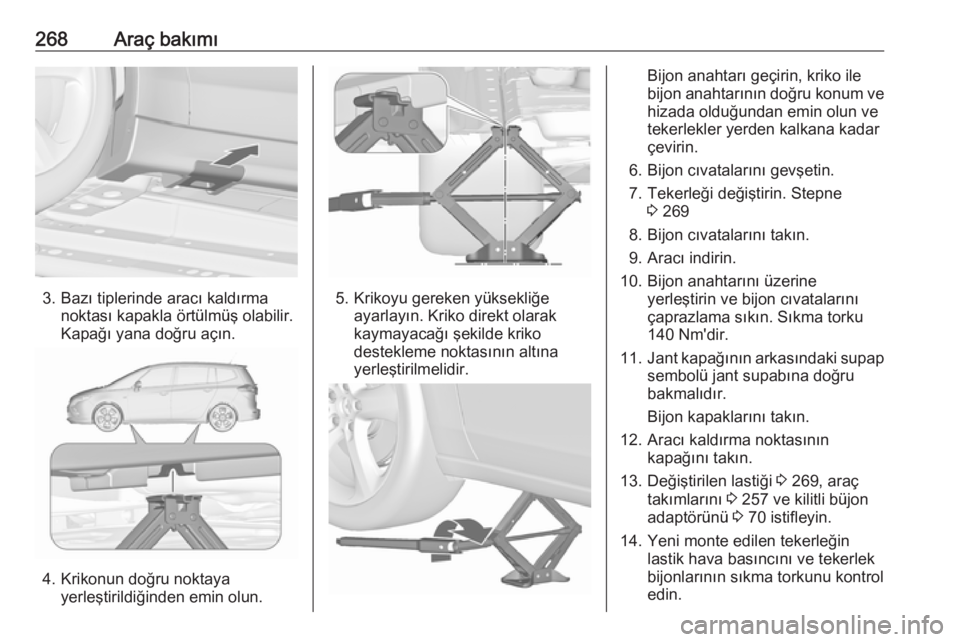

268Araç bakımı
3. Bazı tiplerinde aracı kaldırmanoktası kapakla örtülmüş olabilir.
Kapağı yana doğru açın.
4. Krikonun doğru noktaya yerleştirildiğinden emin olun.
5. Krikoyu gereken yüksekliğe ayarlayın. Kriko direkt olarakkaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.
Bijon anahtarı geçirin, kriko ile
bijon anahtarının doğru konum ve hizada olduğundan emin olun ve
tekerlekler yerden kalkana kadar
çevirin.
6. Bijon cıvatalarını gevşetin.
7. Tekerleği değiştirin. Stepne 3 269
8. Bijon cıvatalarını takın.
9. Aracı indirin.
10. Bijon anahtarını üzerine yerleştirin ve bijon cıvatalarını
çaprazlama sıkın. Sıkma torku
140 Nm'dir.
11. Jant kapağının arkasındaki supap
sembolü jant supabına doğru
bakmalıdır.
Bijon kapaklarını takın.
12. Aracı kaldırma noktasının kapağını takın.
13. Değiştirilen lastiği 3 269, araç
takımlarını 3 257 ve kilitli büjon
adaptörünü 3 70 istifleyin.
14. Yeni monte edilen tekerleğin lastik hava basıncını ve tekerlek
bijonlarının sıkma torkunu kontrol
edin.
